Stan Marsh
Stan Marsh

Я уже как-то показывал фото наших моноблоков, с восьмью штуками 6С33С.  И, разумеется, я против деревяшек, им не место в таких ламповых усилителях.

Rezvoy
Rezvoy

Вокруг ламп отверстия делают не для вентиляции, а для отсечки распространения тепла.

grat
grat

Информация к размышлению https://www.radiomuseum.org/forum/ppp_endstufen_in_neuem_licht.html#google_vignette

Posted Images

ВАК Community Regular

ВАК

Posted
Posted

Да  в плане спрятать в подвал...чем меньше тем лучше. В тумбочке 6c52н и 6ж38п..больше не наблюдаю

Rezvoy Local

Rezvoy

Posted
Posted
В 02.12.2025 в 05:35, ВАК сказал:

Дык я не и собирался крепить керамику прямо на фанеру. Есть люминий 3 мм, есть ЧПУ,  Получается вроде плинта для вертака.  И смотря на фото выше уже летает мысль двухблочного оформления

Рекомендую. https://aliexpress.ru/item/1005008268670407.html?spm=a2g2w.orderdetail.0.0.40984aa6lhVZaw&sku_id=12000044428358545&_ga=2.258451018.158824664.1764562801-625226273.1646814973

  • Thanks (+1) 1
ВАК Community Regular

ВАК

Posted
Posted

Благодарю! Красиво, но я буду фрезеровать 3 мм лист люминия.

Ждём Улдыса..хотелось бы узнать размах на сетке 33с при входном 2 вольта в его конструкции.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
49 минут назад, S.Laptev сказал:

микроКрылов

 Кто это?



1 час назад, ВАК сказал:

... отелось бы узнать размах на сетке 33с при входном 2 вольта в его конструкции.

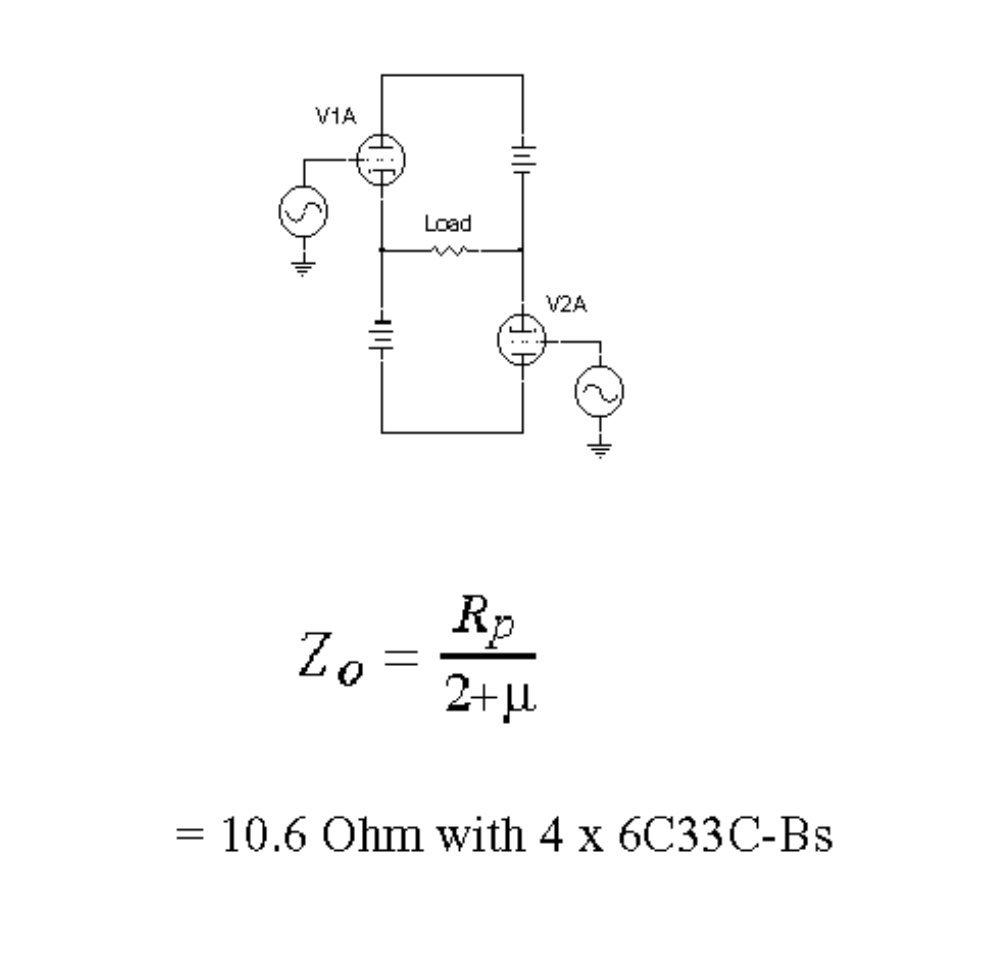

Ну, какое смещение, таков и максимальный размах. Если у нас не КовиМарк от Чиуффоли. Тот заходит в сеточные токи, то есть АВ2. Кстати, выхсопр с четвёркой на выходе:


  • Like (+1) 2
  • Thanks (+1) 1
Фломастер Local

Фломастер

Posted
Posted
В 02.12.2025 в 03:35, ВАК сказал:

Дык я не и собирался крепить керамику прямо на фанеру. Есть люминий 3 мм, есть ЧПУ,  Получается вроде плинта для вертака.  И смотря на фото выше уже летает мысль двухблочного оформления

  Чтобы лампы на заднем плане не смотрелись "сиротками", композицию верхней панели следует чем - то уравновесить.

  Как вариант, это может быть регулятор громкости индивидуального исполнения, низкий, диаметр как у лампы, можно ручку дополнить шкалой для солидности, цвет подобрать.

  Либо сделать прорезной логотип, фирменный знак, сочетающийся по характеру с вентиляционными отверстиями вокруг ламп (расположив его по центру свободного пространства, сместив чуть ближе к лампам, поля вокруг знака должны быть большими для придания значимости надписи).

  Обвязка по периметру вполне может быть из благородной древесины, ничего там не нагреется.




  • Like (+1) 1
  • Thanks (+1) 1
ВАК Community Regular

ВАК

Posted
Posted
57 минут назад, Фломастер сказал:

Чтобы лампы на заднем плане не смотрелись "сиротками",

Спасибо что Вы меня поняли и поддержали. Мысли у нас в одном направлении. Единственное это РГ, я его вообще не планирую, даже сзади. Весь музконтент идет через ЦАП, Macbook, Audirvana, Qobuz. А управление с телефона.

ВАК Community Regular

ВАК

Posted
Posted

Камрады! Свой первый однотакт я собрал в старших классах и потом баальшой перерыв вплоть до пенсии. Ну и первым я собрал Комаровский двухтакт на ТАН, из того что было в тумбочке, потом начал раздавать друзьям на 6ф5п и вот сейчас Цирклотрон. Глубоких познаний в режимах ламп у меня нет, кроме как собрать готовую конструкцию и выставить  токи и подобрать анодное. И как правильно согласовать 6с33с с предварительным я тоже не знаю. Поэтому относитесь ко мне как к ученику.

Мое основное занятие сейчас это деревообработка, станки ЧПУ. Да, и в этом году наконец то собрал свои первые щиты.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

Цирк я делал на 2П904, долго его слушал, потом отдал сыну. На 6С33С, конечно-же, собрал макет, но на 8Ом он работал на мой слух не очень - на 16 не плохо. Понравилось не настолько, что бы впредь этим заниматься без специальной акустики.

  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
Posted
19 минут назад, Rezvoy сказал:

на 16 не плохо

Со вторыми щитами по 16 ШП конечно же буду прежде экспериментировать, на крокодилах. 8 омные оставлю под обычные усилители для сравнения.

ВАК Community Regular

ВАК

Posted
Posted

Помогите лучше скрестить ежа с крокодилом, не хочу я больше никаких ламп сверху кроме 33-х..Все остальное в подвал 30 мм. Эти поляки были того же мнения и на мой взгляд у них это получилось

ВАК Community Regular

ВАК

Posted
Posted

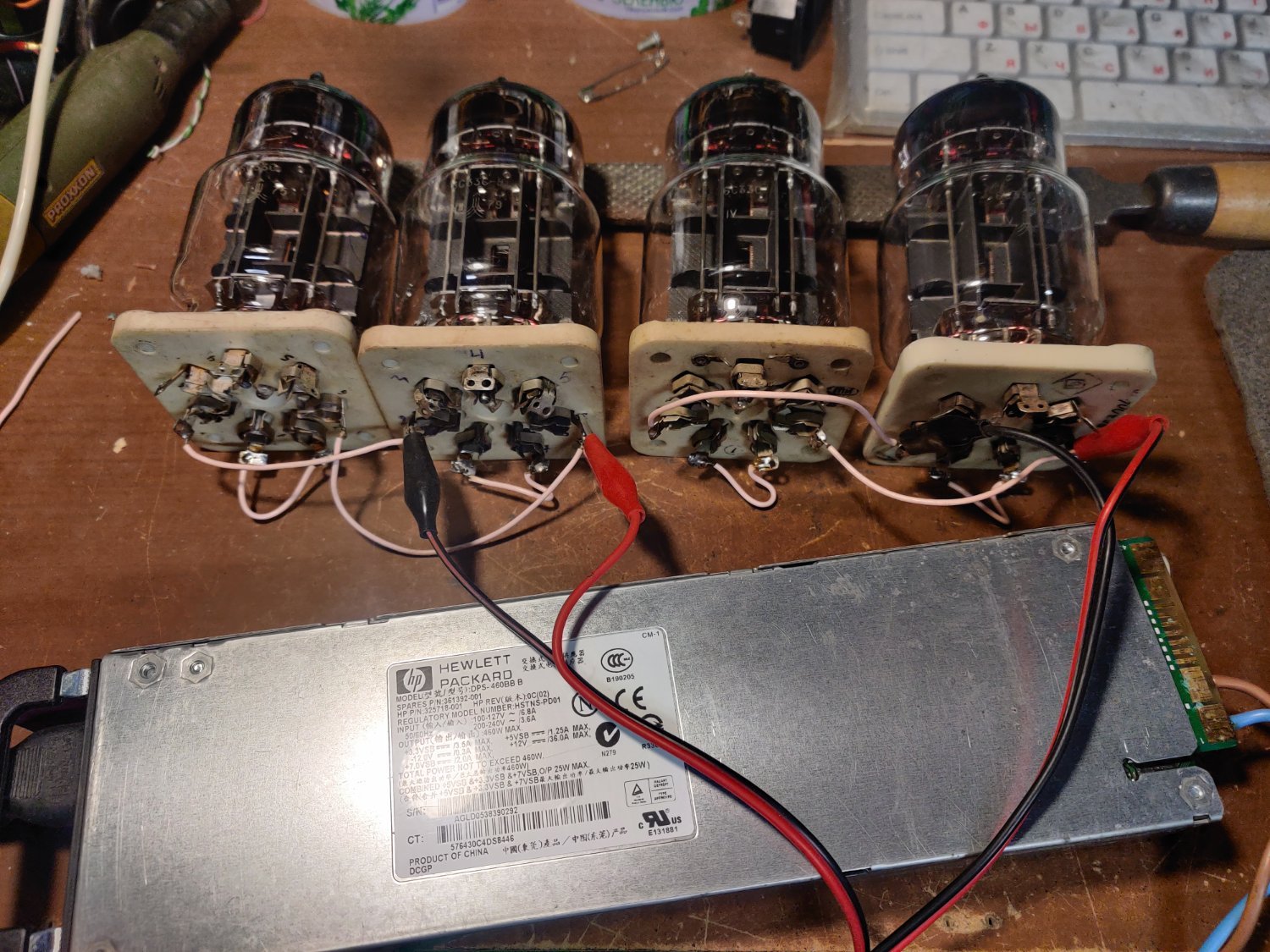

Думаю хьюпаккард не подведет.. от 6.00 до 6.08 на грелках. свет в темноте  от них божественный...за один только свет им все простишь. и они очень обидятся если перед ними кто то будет стоят


  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
32 минуты назад, ВАК сказал:

Помогите лучше скрестить ежа с крокодилом, не хочу я больше никаких ламп сверху кроме 33-х..Все остальное в подвал 30 мм.

Ну, так ещё вчера был ответ: дробь 6Н17Б или 6Н21Б. То есть двойной триод с большим усилением.

BAA Master

BAA

Posted
Posted

Относительно питания: есть UHP-200(25мм высотой) и LSP-160(20 мм) от MEANWELL. Безвентиляторные. Есть недостаток - икают при перегрузке. Из-за того, что LLC, помехи значительно меньше. Пользуются для усилителей, не ламповых. Как сделаны модульные HP - не знаю, но фирма уже раза 3 преименовывалась с тех саммых пор. Последнее значит, что кпд очень не очень - хотя викры как-то работают.

ВАК Community Regular

ВАК

Posted
Posted

Проработал часа три..нагрелся до 43 градусов и тут мне попался транс. Красавчик..выдает 6,2 на каждой грелке.Еле теплый и бесшумный....через час нагрелся до 50 градусов. Ниже нормы


  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
Posted
4 часа назад, Фломастер сказал:

композицию верхней панели следует чем - то уравновесить.

давайте вместе уравновесим :smile-03: мне кажется тут надо как то щелям скруглить углы, замкнуть чтоли и сделать перемычки


и тут еще одна мысль...а если весь предварительный опустить на первый этаж...6н9с там будут хорошо себя чувствовать...нежарко

Сергей А Local

Сергей А

Posted
Posted

Обыгран строгий минимализм , всякие пупырышки там ни к чему. Как возможно и крупные надписи. Отвлекают внимание. Это же не доска обьявлений. :)

  • Smile 1
Фломастер Local

Фломастер

Posted
Posted
8 часов назад, ВАК сказал:

давайте вместе уравновесим :smile-03: мне кажется тут надо как то щелям скруглить углы, замкнуть чтоли и сделать перемычки




  Это всего лишь мое видение/мнение по дизайну...

  Эскизных вариантов нужно много, можно на листе ватмана начертить габариты корпуса в натуральную величину и подвигать лампы, другие элементы - визуально оценить расстояние между лампами и отступ от краев, корпуса. Большое разрыв, разбивает цельность, а малый получаем "толкучку в часы пик".

  По вентиляционным отверстиям, в принципе поляки наши гармоничный вариант, придающий строгость и лаконичность, я прикидывал другие решения они смотрятся хуже, щели лучше ориентировать в одном направлении - вертикально, по горизонтали сильно теряем жесткость поверхности.

  Если скругляем щели, то углы корпуса, тоже вроде стоит скруглить, теряем солидность и основательность. Кстати у Вас нетрадиционно выполнена стыковка углов, как правило на потребителя смотрят торцы боковых панелей. Соединение на ус, думаю будет лучше смотреться.

  По верхней панели, я бы лампы сдвинул дальше от переднего края, так как Вы их расположили, они сами по себе уравновешены и для надписи/логотипа уже мало пространства, размер надписи стоит уменьшить, крупные буквы/символы обычно применяют на сценическом оборудовании, чтоб издалека можно было разглядеть.

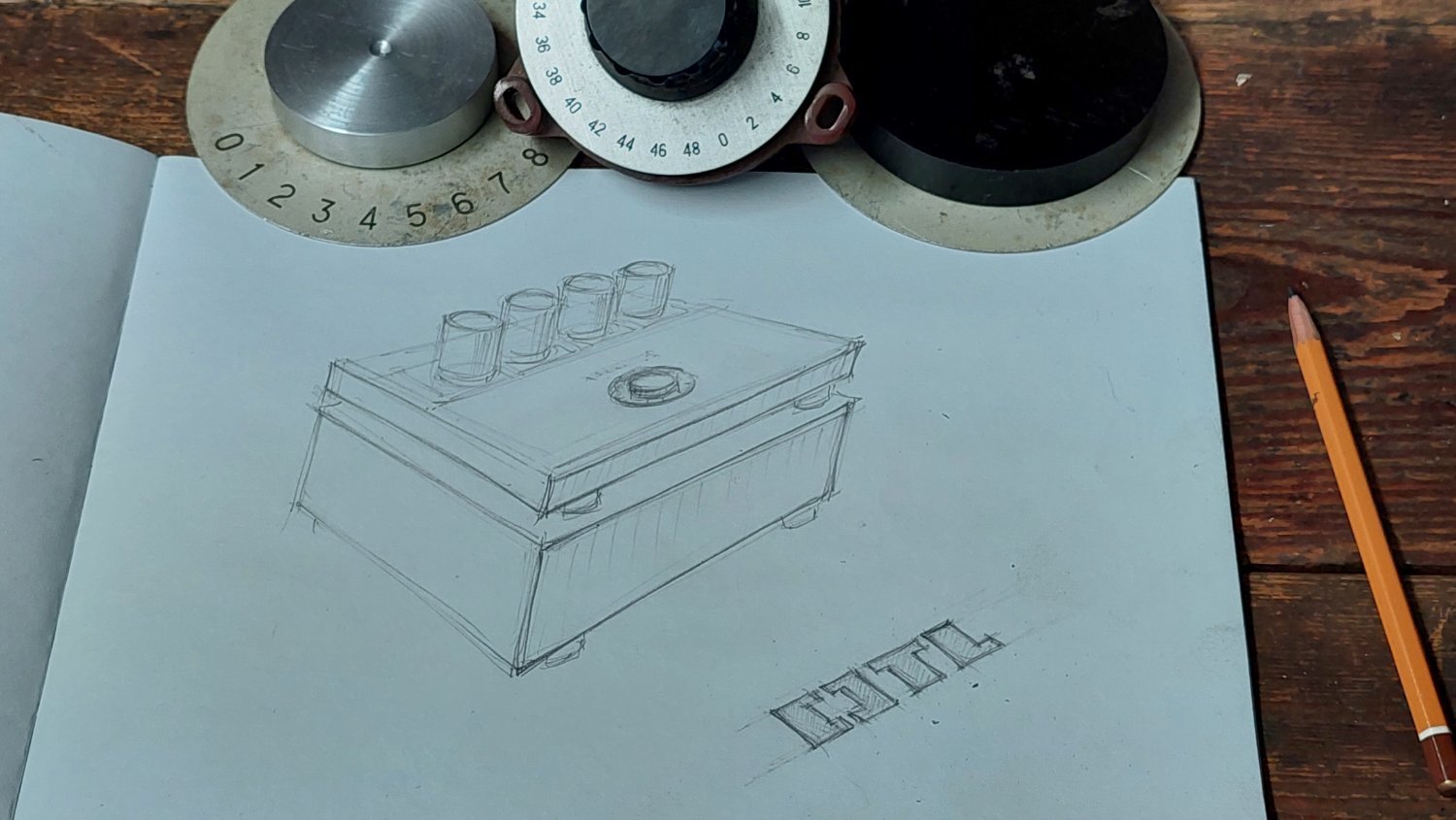

  Прилагаю мои наброски карандашом, электронными способами не владею.



  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Щели менее 10-15 мм работают только при избыточном давлении. Если внутри что-то сильно греться не будет - току ноль. Только "красота". И в отверстия сверху все не всегда нужное попадать будет.
И без обид. Ящик, он и в Африке ящик. Польский - плоский, ваш не очень. Вспомните как значимые скругления на МАК-е изменяют восприятие. Хотя обладатели "квадратишь практишь гут" скажут "мыльница". Поддержу Фломастер-а.
Picture background
Picture background

Климентий Local

Климентий

Posted
Posted
1 час назад, BAA сказал:

Щели менее 10-15 мм работают только при избыточном давлении. Если внутри что-то сильно греться не будет - току ноль. Только "красота". И в отверстия сверху все не всегда нужное попадать будет.
И без обид. Ящик, он и в Африке ящик. Польский - плоский, ваш не очень. Вспомните как значимые скругления на МАК-е изменяют восприятие. Хотя обладатели "квадратишь практишь гут" скажут "мыльница". Поддержу Фломастер-а.
Picture background
Picture background

И кстати ☝️ скругления у Apple выполнены не по радиусу а по сложной геометрической траектории...https://habr.com/ru/articles/969440/
