Recommended Posts

Posted
10 минут назад, Stan Marsh сказал:

При некотором опыте можно услышать искажения. Уж совсем грубо и примитивно: подать сигнал через трансформатор из розетки, увеличивать громкость до "расщепления" звука. И замерить тестером получившиеся напряжение.

оригинально и очень

Posted
11 часов назад, Meshochnik сказал:

А как мне измерить?, то-же запустил сегодня свой. Из приборов только китайский желтенький мультиметр.

Компьютерные программы наподобие КОМПЛЕКС ШМЕЛЁВА

, или Visual Analyser

  • 4 weeks later...
  • 1 year later...
Posted
В 09.05.2022 в 17:33, Agats сказал:

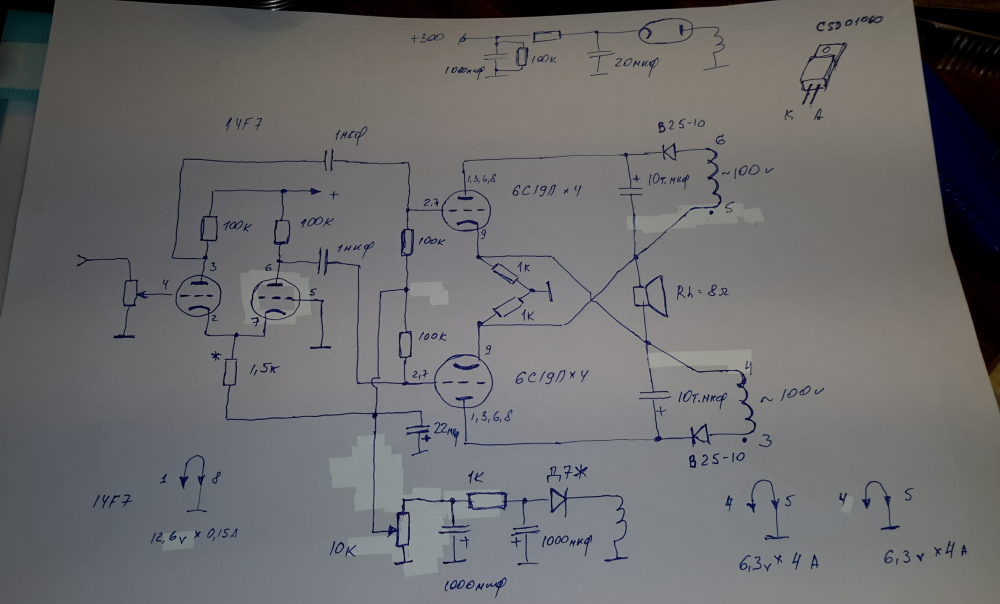

Решил выделить род усилителя, названный цирклотроном. В основе цирклотрона - двухтактный мостовой силовой каскад, в котором токи источников питания перекрестно замыкаются через нагрузку. Какие только не бывают цирклотроны, и трансформаторные и авто и с дросселем и даже на транзисторах. Я как истинный ОТЛщик конечно не расматриваю ламповые усилители с выходным трансформатором вообще, как лишней деталью, поэтому в данной теме буду опубликовывать цирклотроны отл с разными лампами в выходном каскаде. И небольшие модификации в схемах цирклотрона - как с авто, так и с фикс смещением. С раздельным питанием драйфера/фи и от общего питнаия и тд и тп.  В общей теме отл есть уже  схема и макет цирклотрона на 6с33с, позже и сюда продублирую и этот макет.

Так как Meshochnik собирается делать на 19ых триодах, то я вспомнил что проверял эти лампочки в цирклотроне, смещение делал одно, лампочки очень ровные оказались. Получил 6 ватт с 4 ламп в плече. По звуку трудно сказать какой выход, на каких лампах лучше, у кажого свои предпочтения как брюнетки вс блондинки


Здесь пытался записать видео, помещение голое, идет переотражение, но в любом случае цирклотрон самый ровный и идеальный в инженерном смысле слова РР усилитель, а тем более ОТЛ







Подскажите чем можно заменить лампу 14F7 в схеме?

Posted
1 минуту назад, Владимир26 сказал:

Номиналы резисторов менять не надо при этом?

Не надо. Не совпадает только напряжение накала и панелька.

Posted
1 минуту назад, Владимир26 сказал:

интересно было бы послушать правильно настроенный усилитель.

Бестрансформаторный? Они вообще мало у кого есть.

  • 10 months later...
Posted
В 09.05.2022 в 23:33, Agats сказал:

Решил выделить род усилителя, названный цирклотроном. В основе цирклотрона - двухтактный мостовой силовой каскад, в котором токи источников питания перекрестно замыкаются через нагрузку. Какие только не бывают цирклотроны, и трансформаторные и авто и с дросселем и даже на транзисторах. Я как истинный ОТЛщик конечно не расматриваю ламповые усилители с выходным трансформатором вообще, как лишней деталью, поэтому в данной теме буду опубликовывать цирклотроны отл с разными лампами в выходном каскаде. И небольшие модификации в схемах цирклотрона - как с авто, так и с фикс смещением. С раздельным питанием драйфера/фи и от общего питнаия и тд и тп.  В общей теме отл есть уже  схема и макет цирклотрона на 6с33с, позже и сюда продублирую и этот макет.

Так как Meshochnik собирается делать на 19ых триодах, то я вспомнил что проверял эти лампочки в цирклотроне, смещение делал одно, лампочки очень ровные оказались. Получил 6 ватт с 4 ламп в плече. По звуку трудно сказать какой выход, на каких лампах лучше, у кажого свои предпочтения как брюнетки вс блондинки


Здесь пытался записать видео, помещение голое, идет переотражение, но в любом случае цирклотрон самый ровный и идеальный в инженерном смысле слова РР усилитель, а тем более ОТЛ







Станислав, раз раз начали мы тему прорабатывать, то параллельно думаю собрать макет такого усилителя...

Это конечная схема? Какие-то доработки были? Не видно на схеме напряжение отрицательное катодов входного каскада. Смещение выходных ламп наверно лучше отвязать от катодов входного каскада?

И вопрос про ОООС. Здесь их нет, я верно понимаю? Как достигаем низкое выходное сопротивление? Количеством параллельных ламп?

Хочу параллельно печатку разработать под этот макет... Поэтому уточняющие вопросы...

Плодить отдельную ветку не буду... Думаю тут продолжить обсуждение...

Posted
В 19.06.2022 в 04:05, Климентий сказал:

https://www.tubecad.com/2005/June/blog0047.htm


Улдыс, попробуй для балансировки применить такую схему... интересен результат...

Да, и обязательно в схеме будут чтото подобное для стабилизации нуля на выходе...

Posted

Некоторые схемы по д копирайтом - но для ознакомления пойдет.
Обращаем внимание, что выходной каскад, мягко говоря, не усиливает, где-то наполовину, в случае без трансформатора. Хотя при 8 омах и 10 ваттах обычных напряжений питания хватит
И ещё одна, с описанием: A Practical Circlotron You Can Build Short Vers.pdf

  • 2 weeks later...
  • 2 months later...
