Recommended Posts

Posted

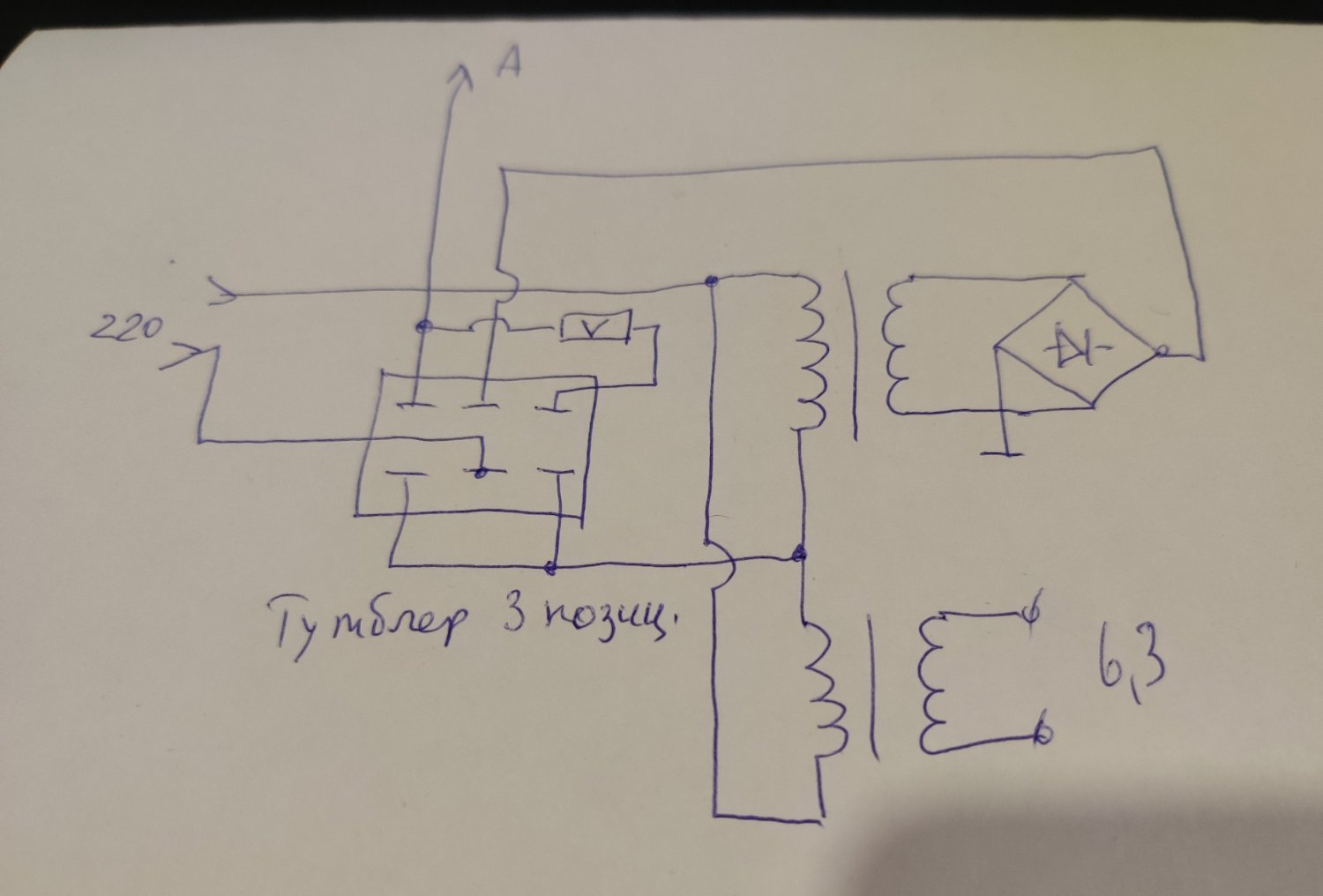

Я вот тут начертил софт старт одним тумблером. Середина -выкл. Вниз накал и анод через балласт. Вверх накал и полное анодное. Кажется правильно. Только в моем случае надо два тумблера на два тора анодных.


Posted

Было  бы лучше все последовательно, например вверх  - выкл - балластный - полное. Такие трудно найти.

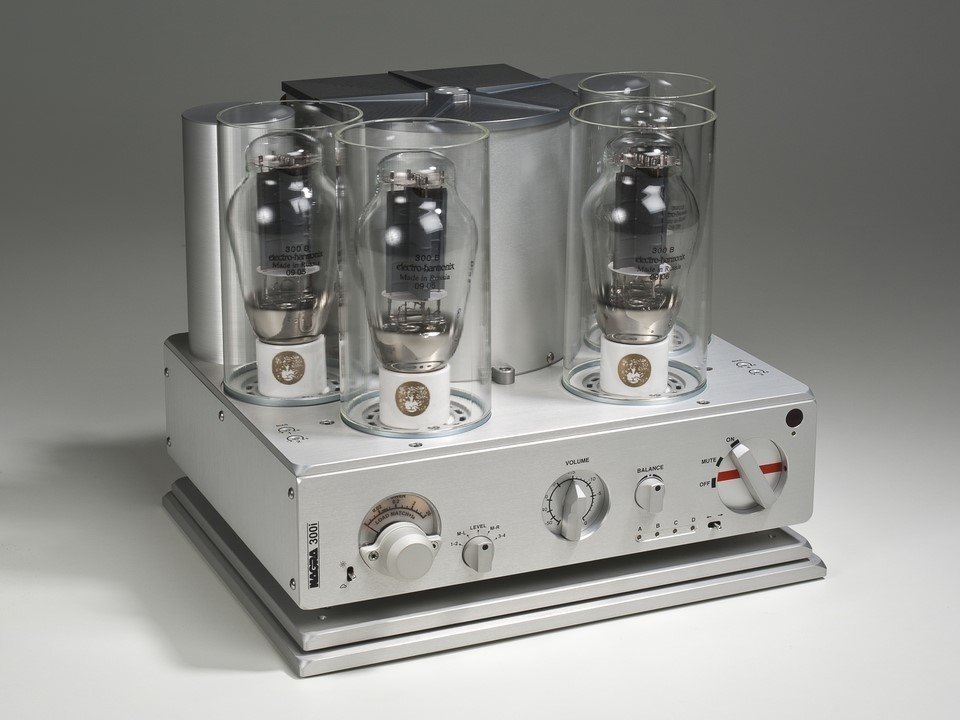

 Применить галетный как у NAGRA.  Плюсом защита от "Дурака".


  • Like (+1) 3
Posted

Да, но из того что есть в тумбочке. Только наверно  лучше снизу идти. А галетник да..надо поискать..двухэтажный

  • 2 weeks later...
Posted

Приехали емкостя. Надо резать основу для батарей. Где то видел, никак не найду номинал резисторов между плюсами в батарее. Подскажите.

Уточню..по 6 банок 2200 мкф на лампу

Posted
On 12/20/2025 at 3:32 PM, grat said:

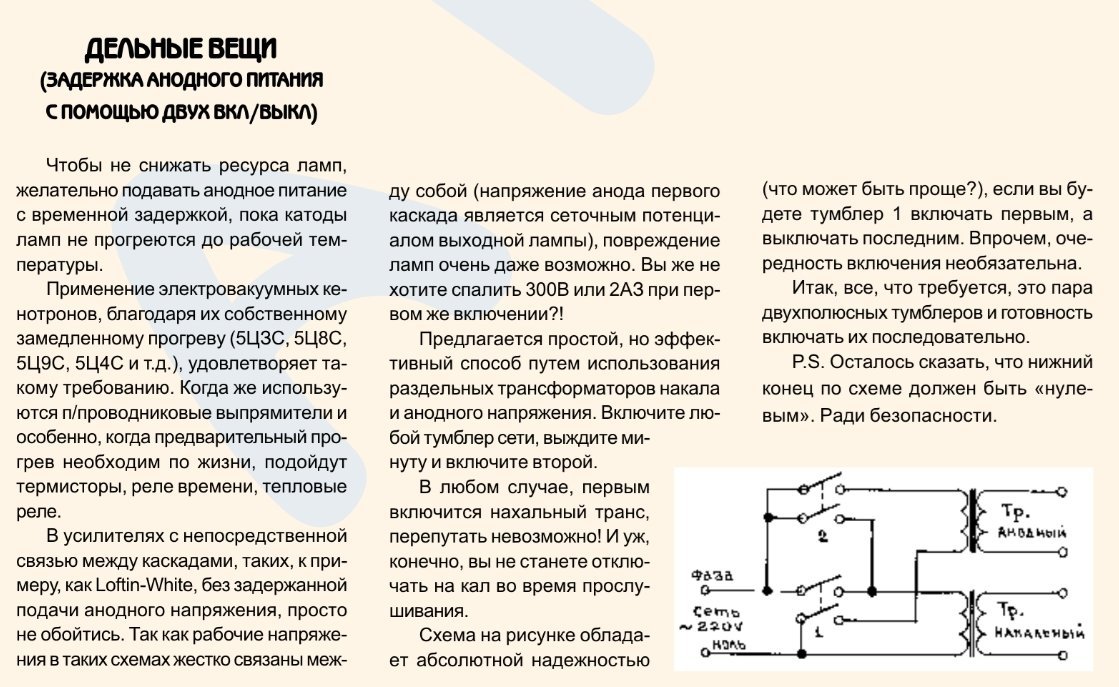

Информация к размышлению

Годное, хотя не исчерпывающее. Поддержу.

  • 2 weeks later...
Posted
В 06.12.2025 в 19:21, Stan Marsh сказал:

Вот бы ещё было какое-то подтверждение этой теории больших чисел. А вот то, что ёмкостью можно убить выпрямитель или трансформатор - это в подтверждении не нуждается.



Странно конечно отвечать на пост, написанный на одном форуме, постом на другом форуме.  Но тем не менее, случайно наткнулся:

_______ (1).JPG

Posted

Водонапорная башня - наше всё.

Spoiler

 Возьмите ЛАТР и "немного" времени дабы предзарядить емкости перед подключением чудесного устройства к сети.



  • 3 weeks later...
Posted

Наконец то приехали 2200х200, ужас как долго. Получается по шесть банок на лампу 6с33с.  Теперь как лучше соединить эти батареи? Какие межбаночные резисторы поставить? И мне думается надо софтстарт на стороне 220 ставить, чтобы диоды не повылетали при пуске.

Posted

Кто то здесь советовал, проволочные низкоомные между плюсами. Типа RC фильтра

Posted

Ну, если делать что-то вроде RC-фильтра, то 10...20 Ом можно поставить.

Одно звено такого фильтра уронит пульсации на порядок.



.

  • Like (+1) 1
Posted

И софстарт не забудьте. В крайнем случае можно добавить ещё резистор перед первым конденсатором, ток заряда может не понравится диодам, трансформатору или квартирной проводке.

  • Like (+1) 1
  • 2 weeks later...
Posted

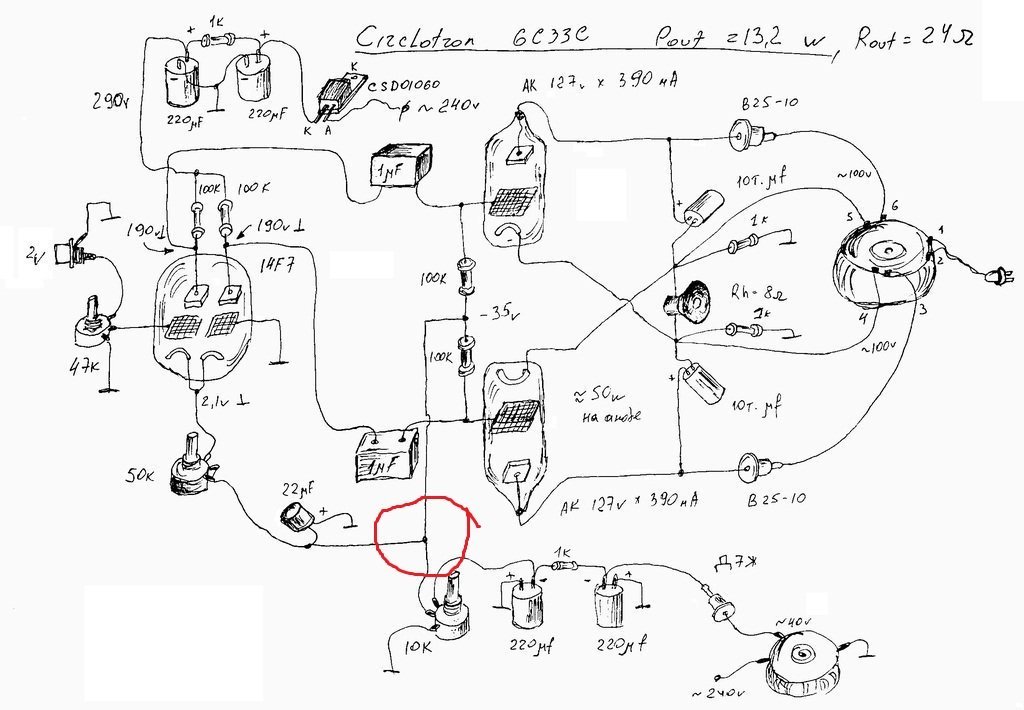

Только сейчас разглядел. А почему такие качели по общему проводу? Сначала что выставляется в первую очередь?


Posted

Резистором 10к выставляется смещение выходных ламп, а 50к отвечает за напряжения на анодах ФИ.

Posted

Это я понимаю. А почему катодная цепь сразу не на землю. Если настраивать смещение, то будет уходить катод.
