Фонокорректор на германиевых транзисторах

[Климентий]

В 17.08.2022 в 05:40, vs music сказал:

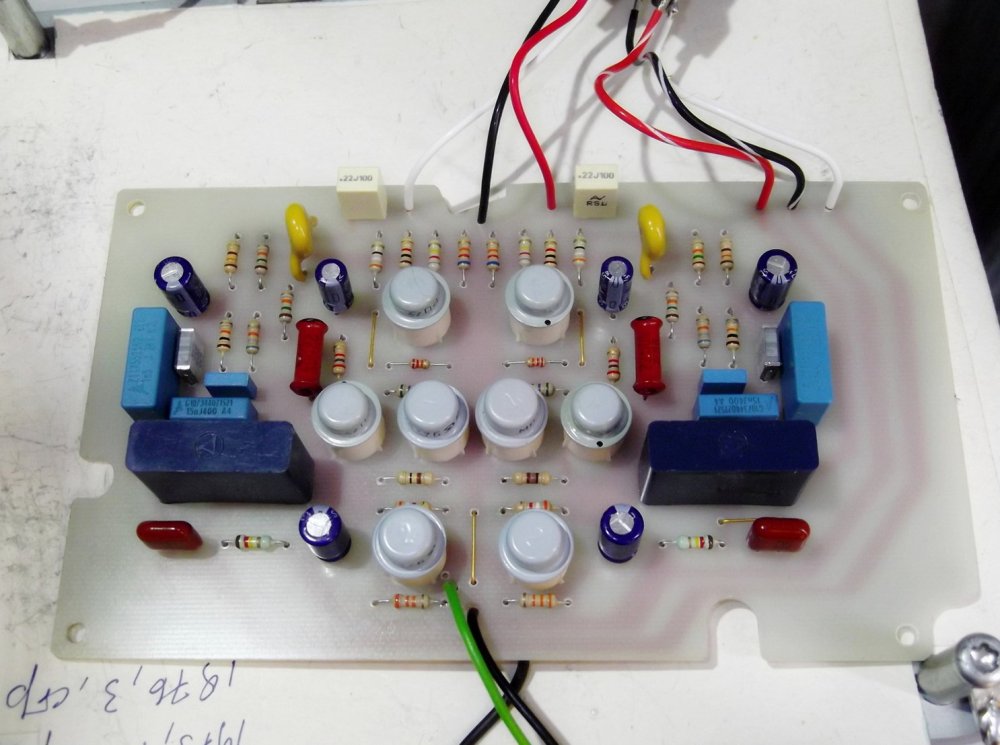

Вставил в коробочку плату германиевой версии корректора PreConsonant . Изменил некоторые номиналы схемы . По коробочке еще не закончена  работа - сделаю ножки и переднюю панель . Но корректором уже пользуюсь , оставлю себе в коллекцию . Место на  полках еще есть





Поделитесь платами вашей версии корректора на германии пожалуйста... ?

[юрий робертович]

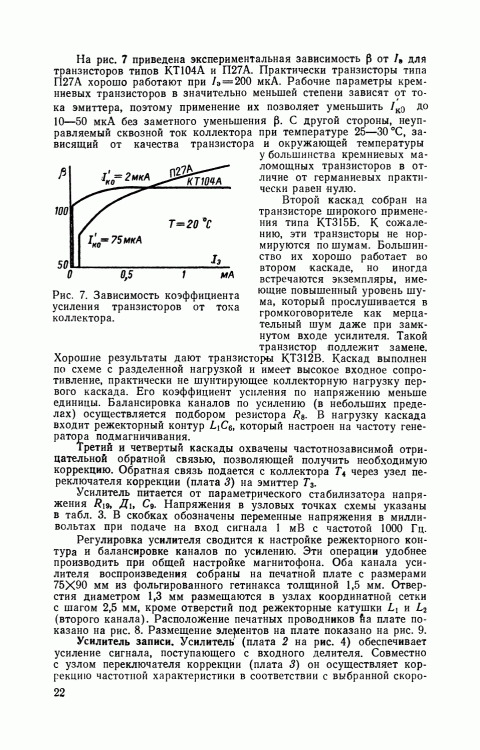

Никак не пойму, зачем Ge транзисторы в винил? Начиная с Колосова кт104а, а сейчас море с NF=1 dB, и pnp, и npn

[VTver]

В старых немецких проигрывателях  Elac,Dual,Telefunken,Bang Olufsen и тд стояли платы корректоров на немецком германии Телефункен ,звучат отменно , лучше любого советского атопрома ,на мешке или авито  продают часто за 4-5 тр

[юрий робертович]

п27, п28, 1т308в, п416б и все, Кш найдите сами

[Xрюн222]

Кш в, по крайней мере, ММ фонокорректоре - не самое главное.

[Xрюн222]

37 минут назад, VTver сказал:

В старых немецких проигрывателях  Elac,Dual,Telefunken,Bang Olufsen и тд стояли платы корректоров на немецком германии Телефункен ,звучат отменно , лучше любого советского атопрома ,на мешке или авито  продают часто за 4-5 тр

Делал пару-тройку раз клоны Дюал и т.п., на 2...3 транзисторах, спецы на форумах заочно продиагностировали, что он звучит плохо, т.к. имеет плохие, по их мнению, параметры... На этом форуме опытные люди сказали, что не годится, т.к. даёт саундстейдж (сцену) неким "шариком"...





[юрий робертович]

Угу, мп39б, п13б как раз...

[Михаил SM]

2 часа назад, Xрюн222 сказал:

Кш в, по крайней мере, ММ фонокорректоре - не самое главное.

Не в жару сказано , а что в фонокорректоре главное ?



Мне видится , что в виниле силен исходник -сам стандарт аналога, который антипод по сути , кто в теме, стандарту цифры ""ред бук"" уровня.   Далее могут быть забавные курьёзы , объясняющие суть забавы , в которую ""играют"" многие дядьки планеты сей .  Выясняется , что на тех же корректорах или буферах даков , даже (если ) они выпестованы высокой элементной базой , которую для себя любимых , может себе позволить каждый (если ""стоп-кран"" открутить , конечно) , так де, на первый план выходит СИГНАТУРА самого элемента усиления -  не ттх , а именно то , как ""звучит"" конкретная лампа . К примеру , корректор с выходом на е182сс Вальво будеть буквально петь , но смените ( обвязка прибл. совпадает )на советскую 6н30п-др и пение будет заменено на очередной партсъезд , да ещё с жёстким окрасом на середине.    И как не долбаемся , но корректора будут звучать радикально по разному.  Германий любят за квазианалоговый стиль звукоусиления , такой -грубоватоматовонедосказанный .., под коньяк  неплохо... , ностальгия и Ростов-102 в молодости .

[юрий робертович]

2т104а поставил в УВ Колосова, и не слышно.

[юрий робертович]

А вот мощник УНЧ зависит от схемы, как сделан, и отличие Ge транзисторов от Si - входная характеристика, у Ge она не имеет такого резкого излома, транзистор начинает открываться при меньших Uбэ. Это хорошо при работе выходного каскада в режиме В, AB.  Ge мягче звучит, что отражается на составе гармоник. При при работе в чисто линейном режиме - отличия нет, ну по температурным делам Si даже предпочтителен.

[BAA]

30 minutes ago, юрий робертович said:

Ge она не имеет такого резкого излома,

У вас у германия экспонента от кремниевой отличается? Сопротивление базы может быть разным, это да.

[юрий робертович]

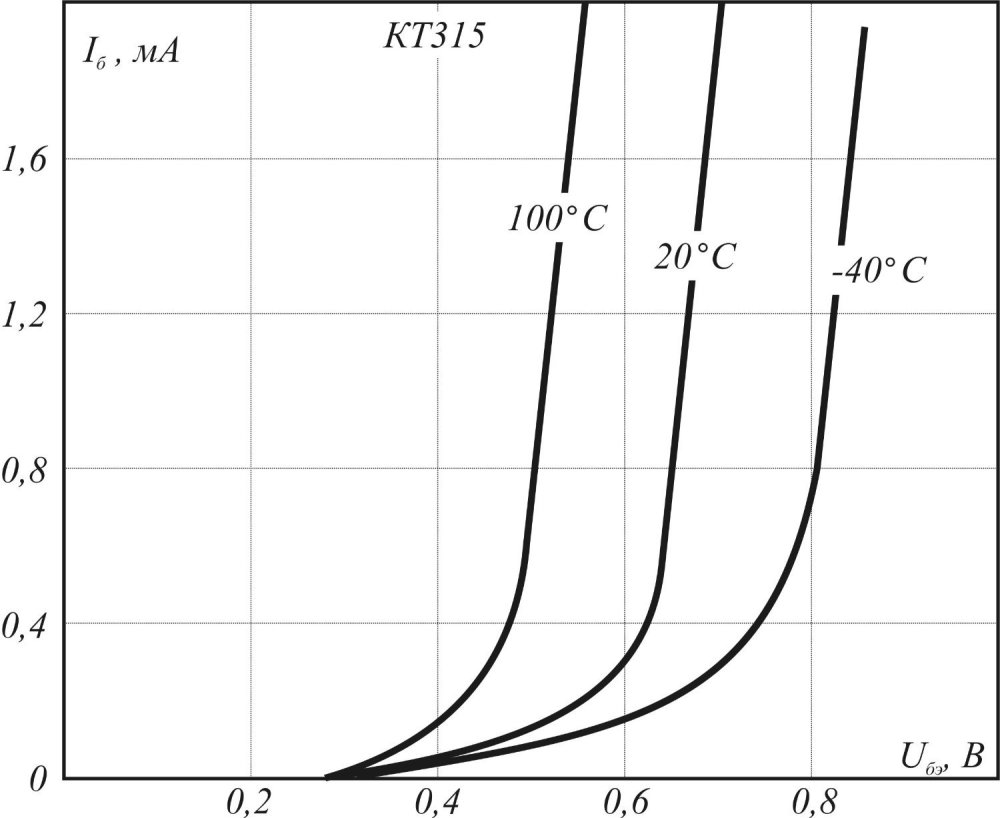

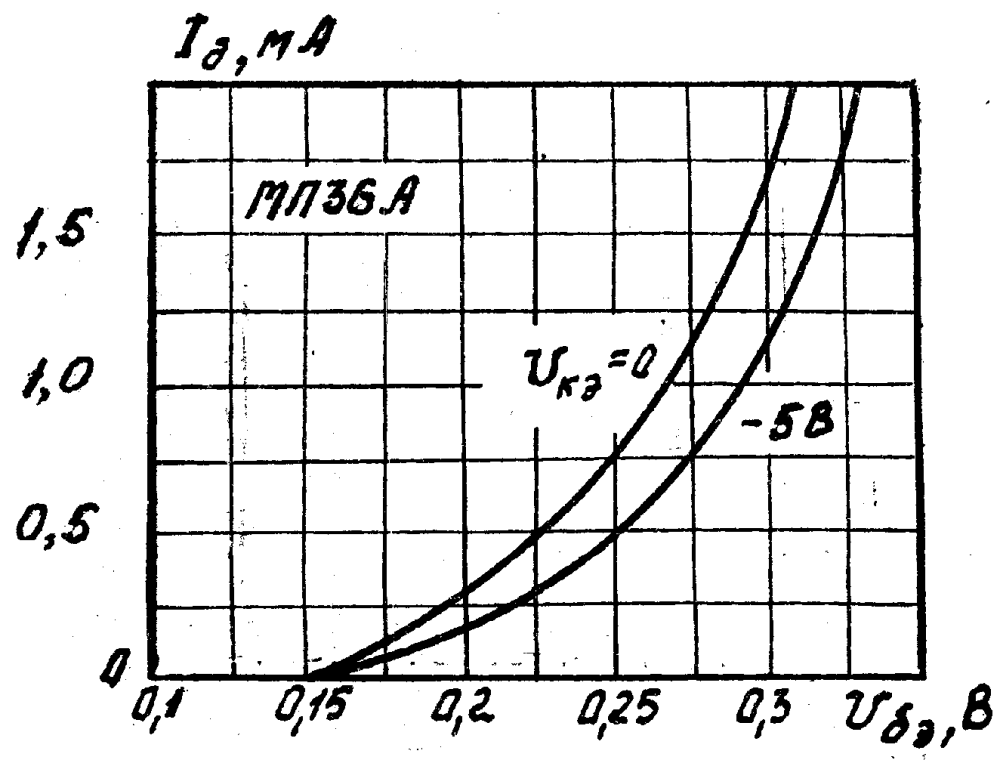

Такая устроит, лень искать

[VTver]

Занятный корректор продается на мешке от фирмы UHER

https://meshok.net/item/299847021_UHER_EVM_312_корректор_предварительного_усилителя_эквалайзера_маг_Березка_СССР



[BAA]

5 hours ago, юрий робертович said:

Такая устроит, лень искать

Зависимость тока базы/эмиттера от напряжения база-эмиттер всегда экспоненциальная. А пороговое напряжение - суть аппроксимация. У ламп тоже степень 2/3 в диоде, а входные/проходные очень даже разные. А производная от экспоненты всегда экспонента...

[юрий робертович]

Корректоры ламповые люблю, и шумят меньше. Больше двух лет собираюсь, спарки хорошие есть, достану, покручу, подумаю, и нафиг их...

kta1268.pdf ktc3199.pdf 2sс3200.pdf

[Климентий]

В 15.07.2022 в 03:28, vs music сказал:

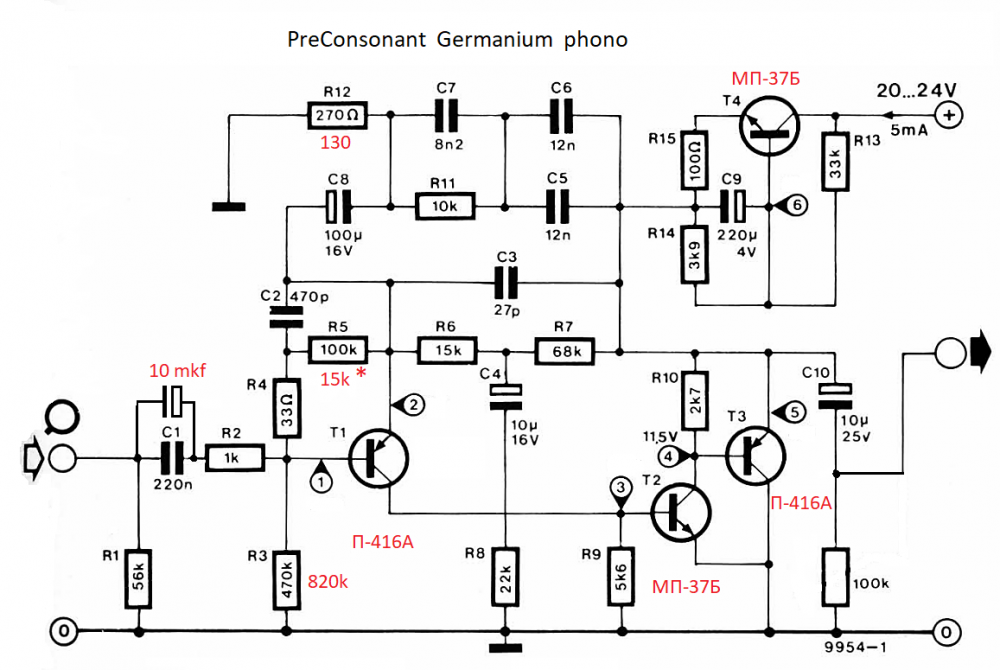

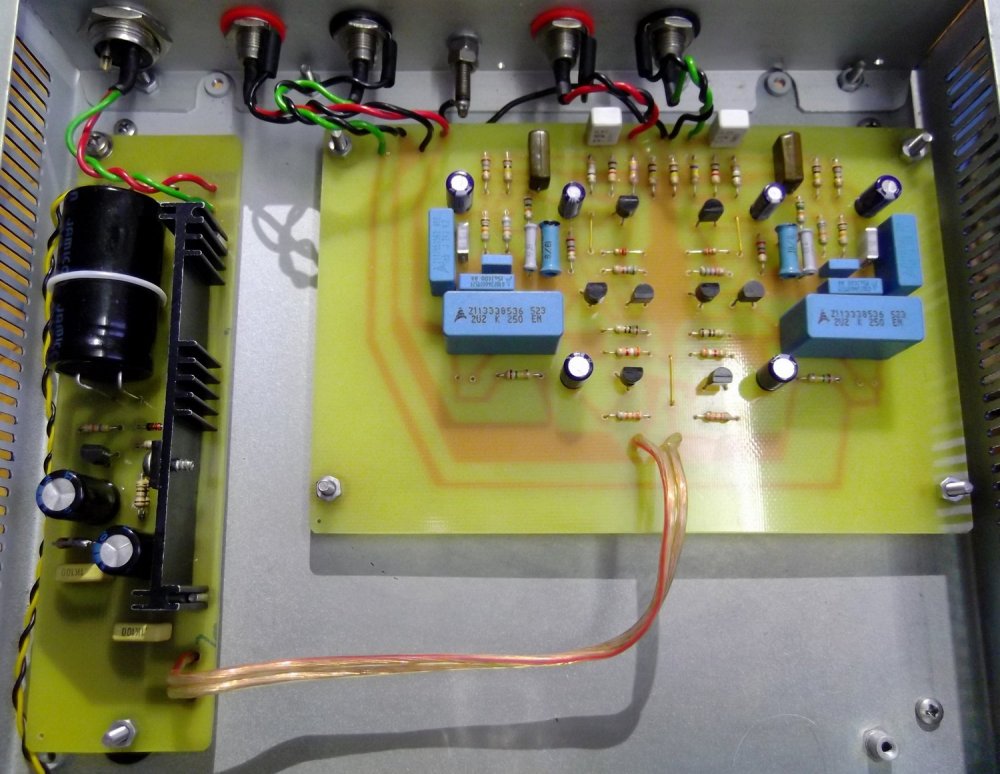

В прошлом году собирал себе корректор по схеме КИТа из журнала Электор - Preconsonant , на кремнии серий ВС-549/559 . Корректор хорошо звучал , и недавно  я решил собрать еще одну версию этого корректора - на германиевых транзисторах . Топология печатной платы осталась практически такой же , и конденсаторы в цепях коррекции - применил те же , что были в кремниевом варианте . Пришлось изменить номиналы цепи смещения 1-го транзистора и увеличить емкость входного кондёра .... Но корректор работает нормально - его АЧХ  очень близко соответствует RIAA , и по своему звучанию - он не уступает кремниевой версии ( уже сравнивал их  ) . Буду устанавливать  плату корректора  в корпус ... Схема германиевой версии - на фото . В документе - статья из Электор с описанием кремниевого оригинала .

1683951581_Elektor1978-07_08.pdf 2.42 MB · 26 загрузок

Поделитесь платой... Под германиевый проект... Хотя бы набросками... Эскизом от руки... Раз уас получилось хорошо... Чтоб повторно научную работу не проводить по разводке платы ...

[D-i-ma]

2 часа назад, Климентий сказал:

Поделитесь платой... Под германиевый проект... Хотя бы набросками... Эскизом от руки... Раз уас получилось хорошо... Чтоб повторно научную работу не проводить по разводке платы ...

Ели вы посмотрите когда был последний визит vs music, то сможете понять почему он не отвечает...курсор на ник наведите

[Климентий]

В 15.07.2022 в 03:28, vs music сказал:





[Климентий]

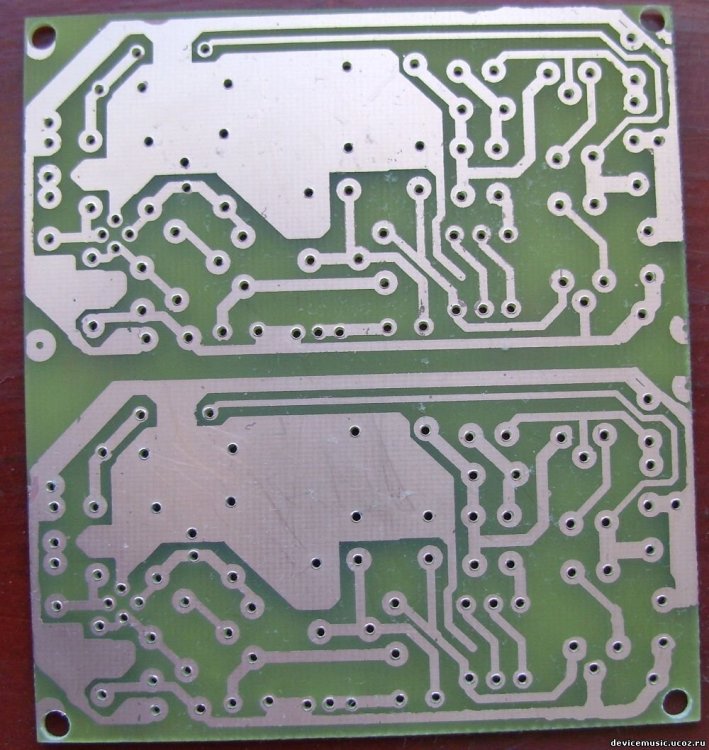

Нашел на просторах интернета такой проект...

Интересно мнение ...

[Leonid,]

13 часов назад, Климентий сказал:

Нашел на просторах интернета такой проект...

Интересно мнение ...

На мой взгляд, не очень хорошая схема. Много неопределенностей, включая коэфф. усиления. Насколько помню, это корректор Святослава, он любитель германия и цирклотронов, и присутствовал на форуме. Возможно сам и прокомментирует.

[sova]

В 22.06.2024 в 15:32, D-i-ma сказал:

Ели вы посмотрите когда был последний визит vs music, то сможете понять почему он не отвечает...курсор на ник наведите

Почему не отвечает?

[sova]

В 30.05.2024 в 12:30, VTver сказал:

Занятный корректор продается на мешке от фирмы UHER

https://meshok.net/item/299847021_UHER_EVM_312_корректор_предварительного_усилителя_эквалайзера_маг_Березка_СССР



Это встраиваемая плата от Ухер СВ140 , усилителя на кремниии.

[CHEL_EV]

18 часов назад, Климентий сказал:

Нашел на просторах интернета такой проект...

Интересно мнение ...

Всё! Климентий подсел на винил. ?



[BAA]

44 minutes ago, CHEL_EV said:

Климентий подсел на винил.

Завидовать будем...

[Климентий]

7 часов назад, BAA сказал:

Завидовать будем...



7 часов назад, CHEL_EV сказал:

Всё! Климентий подсел на винил. ?



Есть такое ... Немного увлекся... Накупил пластинок... Разных... Штук 100 наверно... Вернусь с отпуска... Буду слушать... Ну и корректор нужно в корпус собрать... Корпуса как раз приехали... Ждут монтажа... Заодно сравню две версии корректора... Прибой и наш модифицированный с каскодом на входе...
