...и снова ГМ 70

Алекс · June 17

Тут другой прикол, интересно кто сталкивался с тихим треском (1.5мв) когда фона уже нет, но есть противный тихий зуд?

Проверил всё что можно и не нужно, оказалось виновник мост из диодов MBR1645, заменил на 40cpq60 тишина, ну думаю дело в токе диодов, ставлю д305 тоже тишина, ставлю новую четвёрку из MBR1645 опять зудит, чудеса :smile-17:

Юрий_Б · June 17

1 час назад, Алекс сказал:

Тут другой прикол, интересно кто сталкивался с тихим треском (1.5мв) когда фона уже нет, но есть противный тихий зуд?

Проверил всё что можно и не нужно, оказалось виновник мост из диодов MBR1645, заменил на 40cpq60 тишина, ну думаю дело в токе диодов, ставлю д305 тоже тишина, ставлю новую четвёрку из MBR1645 опять зудит, чудеса

Есть такой грешок за сборками, кены тоже иногда зудят, у меня ВО-188 зудел, заменил на другой все ок.

Алекс · August 9

кажется я понял почему так не любят ГМ70)))

Stan Marsh · August 9

Ну почему же, лет двадцать пять назад поделки на ней помогали семейному бюджету. И не только моему.

Сергей Б · August 9

Моему до сих пор помогают. Кстати, от диодного зуда, и вообще от фона, помогает небольшой дроссель, даже на железе от китайского адаптера, 50-70 витков миллиметрового провода, зазор подбирается поместу, на включенном усилителе. И дроссель помогает сэкономить на электролитах, у меня в последнем 2х4700 мкф на 35 вольт, фона нет вообще никакого, и нет балансировочного резистора, не нужен.

Алекс · August 9

15 минут назад, Сергей Б сказал:

фона нет вообще никакого

Сколько в мВ?

Сергей Б · August 9

Если ухо вплотную к динамику ничего не слышит, зачем измерять мв ?

Алекс · August 9

3 минуты назад, Сергей Б сказал:

Если ухо вплотную к динамику ничего не слышит, зачем измерять мв ?

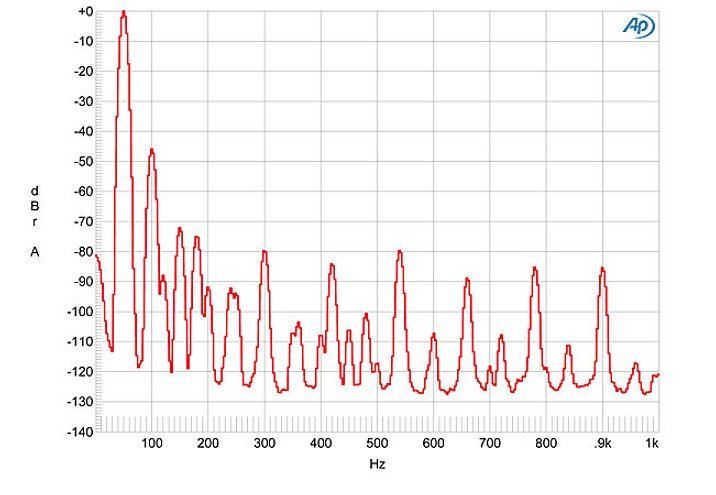

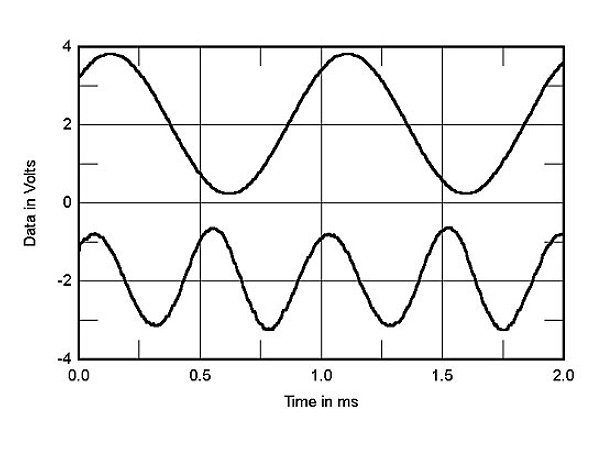

Например Вы можете не слышать, или помехи за границей вашего слуха, ну и наконец форум о цифрах, а не о впечатлениях...

P.S.

Из доступных лучше какие-нибудь наши стрелочные, они широкополосней всяких мастечей по 1000р

Сергей Б · August 9

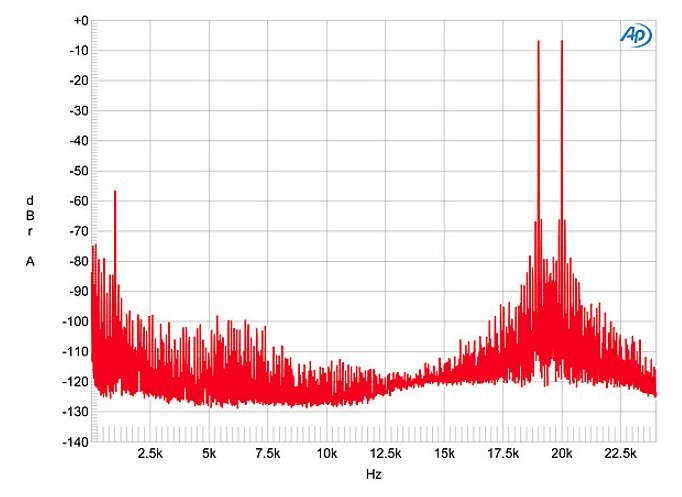

Форум о звуке, если есть помехи за границей слуха, значит усилитель неправильно смонтирован, и они, помехи, обязательно в том или ином виде будут слышны на высоких частотах, либо появится окрас, либо цыканье, либо ещё что то. И впечатления здесь нипричём, у многих через 15-20-30 лет, складывается вполне аналитичный слух, который позволяет понять что не так.

Алекс · August 9

23 минуты назад, Сергей Б сказал:

у многих через 15-20-30 лет

ага, выше 14кГц считай уже глухие, а клиент молод богат и красив)))

Сидоров СА · September 16

В 10.09.2023 в 21:08, Михаил SM сказал:

Один ""плед"" - слой графита или синтетики в подложке РГ , потом второй плед - токосъем - два перехода , клепки , выводы... . В этом контексте реально прозрачнее и яснее работает Г- регулятор , где задающий R и в делителе (этак штук 20 мин.) - на танталовых резисторах и галетнике с одним контактным переходом . Но если даже оставить один задающий тантал (или Драловид...) , то ALPS или Noble сильно не изгадит. Опять и + , нет наводок . Но и , если возможно, стремиться к минимизации этих R по номиналу .

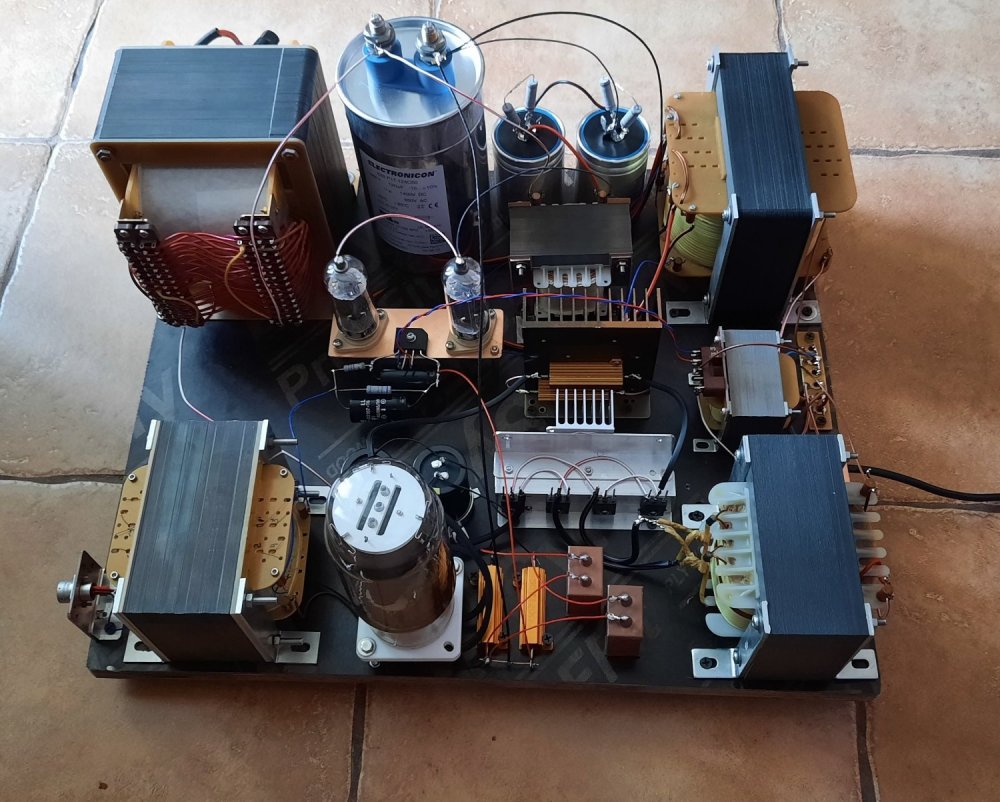

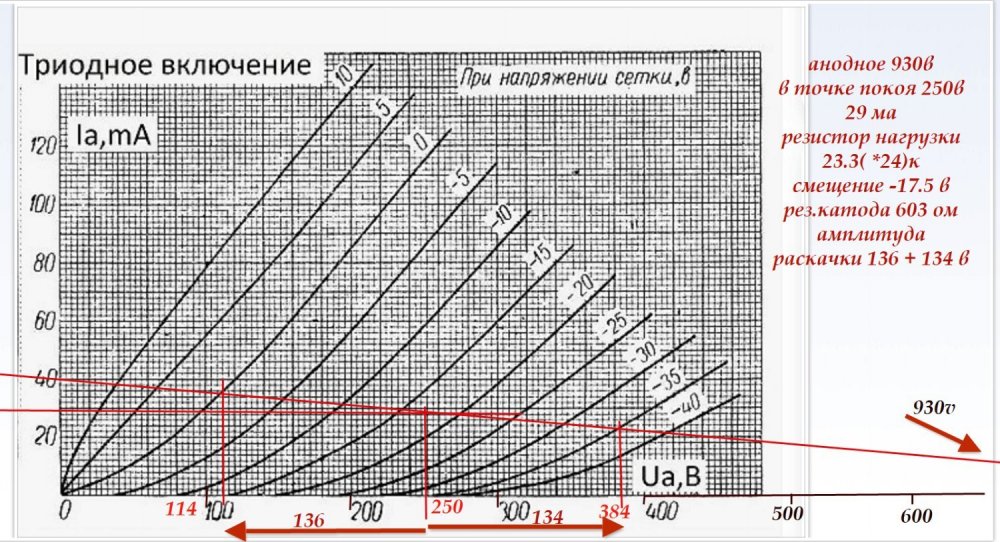

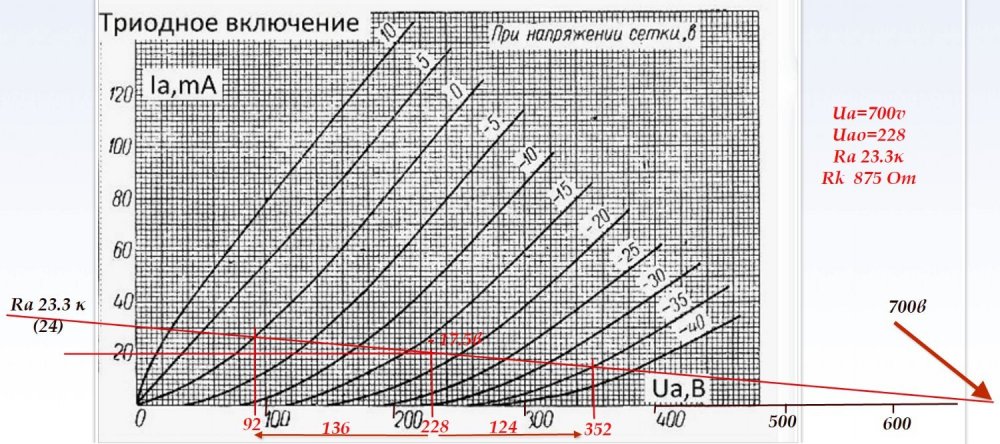

И снова по ГМ70 . Получил тут усилитель на экспертизу на ГМ70, 6V6 , 6sn7 на штатных выходниках Тамура F -2013. Обмер показал 35 гн , сам усилитель с МКТ Танго NC- 14 , обеспечил полосу по НЧ (-3 дб)10гц . Настораживает БП , где два силовых трансформатора на Ш- железе -24см2 , обеспечивают питание 2-х ГМ70 ( Uа = 950в , два кенотрона , остальные лампы , накалы - отдельный силовой транс 24см2 ( и второй - такой же 24см2 -анодный) .

Обмер показал после 3-х часов работы , что температура железа трансов - около 70... 75 град. Сама катушка - почти 90 . Вот интересно , у кого есть опыт , это жизнеспособно ? У кого как реально обстоят дела с температурами силовых , питающими ГМ70 ..

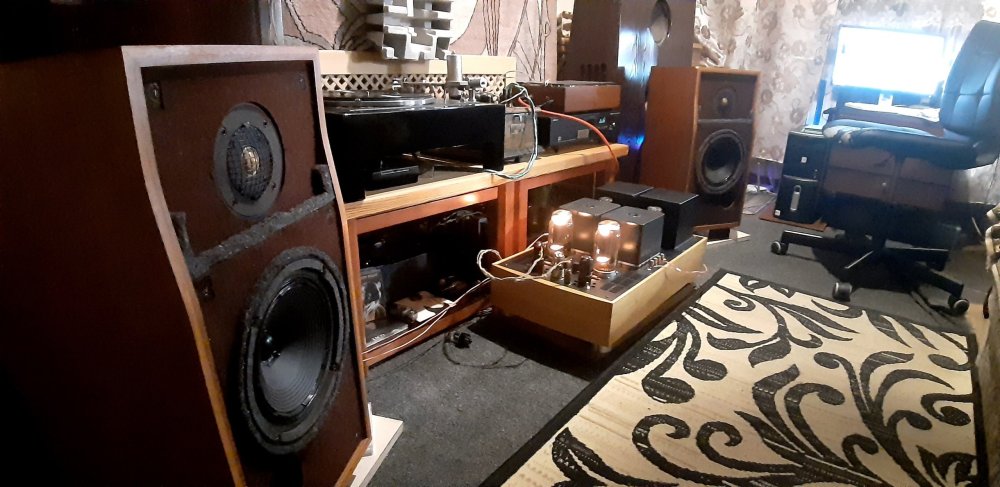

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не было,поэтому анодный и накальный пришлось самому мотать на коленке на пром.железе от станков,купленных на Птичке...по советам и расчетам коллег с Портала.Получилось что получилось...Накальный честно отработал 9 лет и 3741 час и сгорел... Товарищ принес на ремонт и апгрейд...После инспекции было принято решение заказать новые анодный и накальный и два дросселя от Аудиоальт на немецком железе .EI-120 набор 53 мм .Добавлен входной каскад на 6SN7 ,питание драйвера организовано отдельно от выходного каскада.Сборка и настройка заняла 3 дня.Мощность 20 ватт,частотка 15-35000 герц,потребление 400 ватт,чуйка 0.6 вольт,масса 47 кг.Играет это чудо очень тепло,мягко с большим масштабом и хорошим разрешением .Гм-70 имеет свой индивидуальный голос.С графитовым анодом чуть плотнее,темнее,с медным яснее и ярче.На чем сэкономили в Аудиоальте можно только догадываться,либо индукция завышенная или плотность тока высокая или провода тоненькие.Заказывал с запасом по току в полтора раза.Грамотно намотать трансы под ГМ-70 это большое искуство , не легче чем выходной ИМХО.Всем хорошего звука и настроения!!!

Сергей Б · September 16

В 11.01.2024 в 23:47, Святослав_ сказал:

Подобные изделия не проще ли проектировать сразу с установкой на надежную тачку?

Интересно, кто-нибудь из диеров добрался до веса ТВЗ, когда звук, с его точки зрения, уже начинал ухудшаться? Везде только одно пока видел - чем больше габарит и масса ТВЗ, тем звук все улучшается, и улучшается. Ну не ставить же ТВЗ в пол тонны весом на полуваттник, на базе триода выпуска конца 20-х прошлого века ?

У меня довольно долго жил макет на ГУ 48, справа от него выходной трансформатор из трёх железяк ОСМ-1.0, с этим же трансформатором макетровал ГМ 70. Вот когда одну железяку вытаскиваешь, ГУ 48 играет хуже, а ГМ 70 этого вообще не замечает, с одной железякой ГУ48 играет как радиоточка, ГМ 70 играет гораздо хуже чем с двумя. Втков там 6000 с отводами от 4 и от 5 тысяч.Коммутация сложная, ибо витки раскиданы по всем секциям.

Михаил SM · September 16

4 часа назад, Сидоров СА сказал:

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не было,поэтому анодный и накальный пришлось самому мотать на коленке на пром.железе от станков,купленных на Птичке...по советам и расчетам коллег с Портала.Получилось что получилось...Накальный честно отработал 9 лет и 3741 час и сгорел... Товарищ принес на ремонт и апгрейд...После инспекции было принято решение заказать новые анодный и накальный и два дросселя от Аудиоальт на немецком железе .EI-120 набор 53 мм .Добавлен входной каскад на 6SN7 ,питание драйвера организовано отдельно от выходного каскада.Сборка и настройка заняла 3 дня.Мощность 20 ватт,частотка 15-35000 герц,потребление 400 ватт,чуйка 0.6 вольт,масса 47 кг.Играет это чудо очень тепло,мягко с большим масштабом и хорошим разрешением .Гм-70 имеет свой индивидуальный голос.С графитовым анодом чуть плотнее,темнее,с медным яснее и ярче.На чем сэкономили в Аудиоальте можно только догадываться,либо индукция завышенная или плотность тока высокая или провода тоненькие.Заказывал с запасом по току в полтора раза.Грамотно намотать трансы под ГМ-70 это большое искуство , не легче чем выходной ИМХО.Всем хорошего звука и настроения!!!

Не только хорошего , но и музыкального , что и тянет в настроение... .

Проект отметил сразу, делал опытный аудиопрактик , но человек доверил мне его подвергнуть своего рода ""ремастерингу"" - в контексте того, что приехал усилитель этот (на ГМ70) с пробитым диодным мостом питания накала ГМ70 , который грелся , грелся .., и помер. По этой цепи ничего не стал менять , но зашунтировал бумагомасл. 1мкф к40-у9 . Из проделанного тьюнинга по сути можно выделить : введение в конкретные цепи микса винтажных проводов , часть посеребр. старой проводки в тефлоне осталась . Входной каскад добавился входными регуляторами 10к Нобле , тантал. резисторы -во все катоды и накал самих ГМ70 , переходной конденсатор - Bosch 0,5vмкф/500в 59 года , шунты в катодах -Блек гейты (часть уже стояла в прежней комплектации ) серии FK . Сильнейшее , на моей контрольной системе , реально близко к радикальному , оказало влияние замена груды корейских электролитов на всего три бумагомслянных ""монстра"" - после кенотрона - 2шт. 20мкф / 750в Бошь с жидким маслом и после кенотрона - советский МБГВ 100мкф /1000в. Вот с ними пошла реальная тема - живой , подвижный низ , ураганная динамика и энергетика. С электролитами ГМ 70 реально негласно говорит - звуку ""досвидос ""....

ГМ70 -""советская аудиокоролевна"" , моё почтение. Автору проекта - респект . Некоторый зудёж и разгон внутр. температуры силовичков дают , конечно, стальные колпаки . В идеале, нужны из усл. 2мм меди , лучше абсорбция тепла и никакого гудения самого кожуха. В своих топпроектах я так и делаю. Из недостатков , слабая защита от ""коротышей"" самой схемы -по анодным цепям , накальным , нужны в идеале предохранители , т.к. диодный мост , к примеру, выбило , но и силовик ""геройски "" терпел весь этот коротыш , а мог и тоже - коротнуться.

Buran81 · September 16

3 часа назад, Сергей Б сказал:

У меня довольно долго жил макет на ГУ 48, справа от него выходной трансформатор из трёх железяк ОСМ-1.0, с этим же трансформатором макетровал ГМ 70. Вот когда одну железяку вытаскиваешь, ГУ 48 играет хуже, а ГМ 70 этого вообще не замечает, с одной железякой ГУ48 играет как радиоточка, ГМ 70 играет гораздо хуже чем с двумя. Втков там 6000 с отводами от 4 и от 5 тысяч.Коммутация сложная, ибо витки раскиданы по всем секциям.

Ну как бы логично и очевидно:

Загнали железо в насыщения, уронили в ноль индуктивность ,ввели в сингал кучу доп.нелинейных искажений.

Оно и должно было заиграть как радиоточка...

Чудеса тут быть и не могло.

"Лабораторная" работа была бессмыслена.

Сергей Б · September 16

Я давно всё это знаю, человек спросил - я ответил.

Алекс · September 22

В 16.09.2024 в 19:52, Михаил SM сказал:

Некоторый зудёж и разгон внутр. температуры силовичков дают , конечно, стальные колпаки

Ой ли, то что один е120 на оба канала по аноду, да там глаз да глаз за таким, уж точно тихим ему не быть никогда.

В 16.09.2024 в 19:52, Михаил SM сказал:

с пробитым диодным мостом питания накала ГМ70

оригинальный бы с радиатором не пробило, а китайца с рынка рулетка ещё та...

В 16.09.2024 в 19:52, Михаил SM сказал:

но и силовик ""геройски "" терпел весь этот коротыш , а мог и тоже - коротнуться.

самая терпеливая деталька, по этому и столько случаев издевательства над ней :smile-17:

Сергей Б · September 22

Я перед накальным диодным мостом всегда впаиваю предохранитель, были досадные ницесты с чипдиповскими мостами, хотя наисано ВИШИ.

Михаил SM · September 22

7 часов назад, Сергей Б сказал:

Я перед накальным диодным мостом всегда впаиваю предохранитель, были досадные ницесты с чипдиповскими мостами, хотя наисано ВИШИ.

А как быть с броском пускового тока , если емкость порядка 22 т.мкф . ?

8 часов назад, Алекс сказал:

Ой ли, то что один е120 на оба канала по аноду, да там глаз да глаз за таким, уж точно тихим ему не быть никогда.

оригинальный бы с радиатором не пробило, а китайца с рынка рулетка ещё та...

самая терпеливая деталька, по этому и столько случаев издевательства над ней

Танго е 225 тихие же , что альтовцам то мешает повторить ?

Был китайский , но с радиатором , и не слабым , но ГМ 70 своими 3-мя амперами и добавочными от емкости свыше 20 т.мкф, разогрев дикий .

Алексей · September 22

4 минуты назад, Михаил SM сказал:

А как быть с броском пускового тока , если емкость порядка 22 т.мкф . ?

Активное накальной обмотки ограничит пусковой ток, нет?

ДимДимыч · September 22

Хорошее железо.

И побольше витков.

Альтовцы жадные.

Сергей Б · September 22

Дык 6 амперный предохранитель держит спокойно, просто беру с 4-5 кратным запасом, ток КЗ всёравно больше.

Xрюн222 · September 22

Я бы сделал бы фильтр с L - входом для накала ГМ-70. "Преценденты" (С) имеются.

Алекс · September 22

1 час назад, Xрюн222 сказал:

Я бы сделал бы фильтр с L - входом для накала ГМ-70.

Тоже сперва хотел L, но поставил в итоге R)))

Михаил SM · September 22

2 часа назад, Алекс сказал:

Тоже сперва хотел L, но поставил в итоге R)))

Лучше отдельный накальный трансформатор с обмотками под ДППВ , два Д305 на радиаторе , гасящий баластный резистор после диодов 0,2..0,3 ом , Блек гейт 4700мкф х35в -дроссель 0,2гн - 4700мкфх35в . Сам накал ГМ70 бумагомасл. конденсатором порядка 8 мкф зашунтировать .., спать легче будет .

https://rudatasheet.ru/diodes/d305/?ysclid=m1e1ubzq9h621960570
