32 минуты назад, KAI сказал:

Плохо, что выводы не приварены, а на заклепках.

Если внимательно присмотреться, то вокруг центральных ромбовидный отверстий имеются круглое пятна контакта. Это как раз таки сварные пятна холодного давления.


Перевод:

______Capacitor Sounds 5 - 1 µF choice - Electrolytic or Film ?

Updated & expanded March 2003

Original version Pub Electronics World December 2002- C. Bateman

Страница 2,3. Сборка.

Рис. 2) Соединения типа «проушины» чаще всего используются для соединения алюминиевых выводов с центрами катодной и анодной фольги. В этом случае, поскольку обмотка имела центральные выступы, для ясности крайние, почти половина витков обмотки как анодной, так и катодной фольги были удалены.

Отчетливо видна рамка в «девять квадратов» со следами инструментов, обозначающими сварные швы холодного давления, используемые для надежного соединения этих выступов с заклепками.

Edited by Meshochnik
добавил перевод текста
Posted
18 часов назад, Юрий_Б сказал:

Это для себя любимого, клиенту лучше автомат, хотя и это не панацея, пару раз уходили в разнос  из за пробоя Ск, не поверите ROE.

Да верю , почему нет ,  напомнили  , была такая вот история , собрал схему макета задержки анодного на IRF840 , схему не привожу . все знают , единственное , что там была двойная степень ( два колена что ли ) зарядки конденсаторов , и в итоге как я не колдовал , на выходе в итоге ни чего не росло и был - 0 по вольтажу , уж не помню что меня дернуло поменять или выкинуть одну из емкостей , как все работало как и надо . Конденсатор был именно рое , и не какая то китайчатина , а 100%  немец  , ( привожу фото  из какой он был банды ) самую путаницу в эту историю внесло то что перед тем как паять , все элементы проверял и тестировал . Если проще сказать , то конденсатор на измерителе дает хорошие показания , включая и утечку , а в схеме не хотит трудится , пришлось проводить его на пенсию с громкими и нелестными эмоциями до самого мусорного ведра , это первый такой похоже элемент который отнял кучу времени из за своей строптивости итд ((((

...........................................................................

ТАК СКАЖЕТ КТО ЛИБО ЧЕГО ПОЛЕЗНОГО О ЧЕМ СПРАШИВАЛ РАНЕЕ ?????? РАСШИФРОВКУ !!!!  ИЛИ ПОКАЖЕТ ПАЛЬЦЕМ НА КАКОЙ ЛИБО УМНЫЙ ТОЛМУД , ГДЕ МОЖНО ВСЕ ЭТО РАСКОЛДОВАТЬ .








  • Like (+1) 1
Posted

Да!  Я такое встречал с рое низковольтными, пластмасса коричневая.

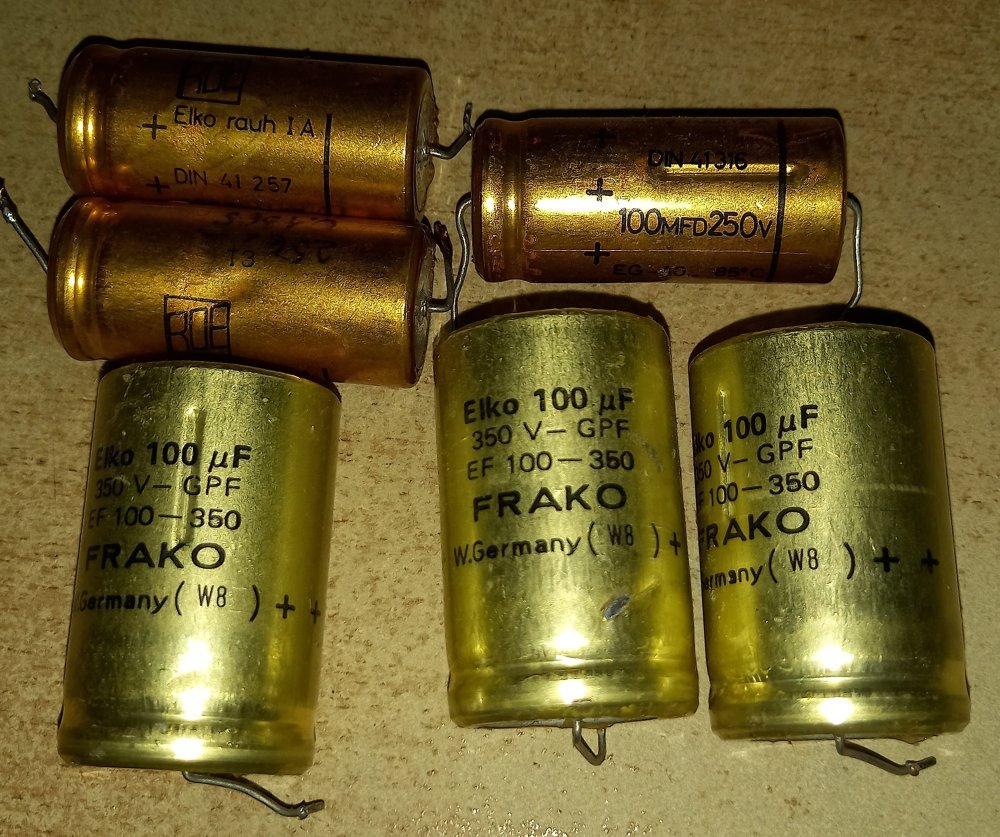

И такое же случается с ЭГЦ, измеряешь супер, начинаешь тренировать и в какой то момент бац! считай кз.

И не единожды  такое было...уже раза 3 точно.

   Снимаешь его с тренировки,  часто снова хорошие измерения.

Больше я такого ни на каких эл.конденсаторах не встречал.

  Отсюда вывод! :  ЭГЦ тренируйте обязательно!

Такое наблюдал только за низковольтными,  6.....50В.

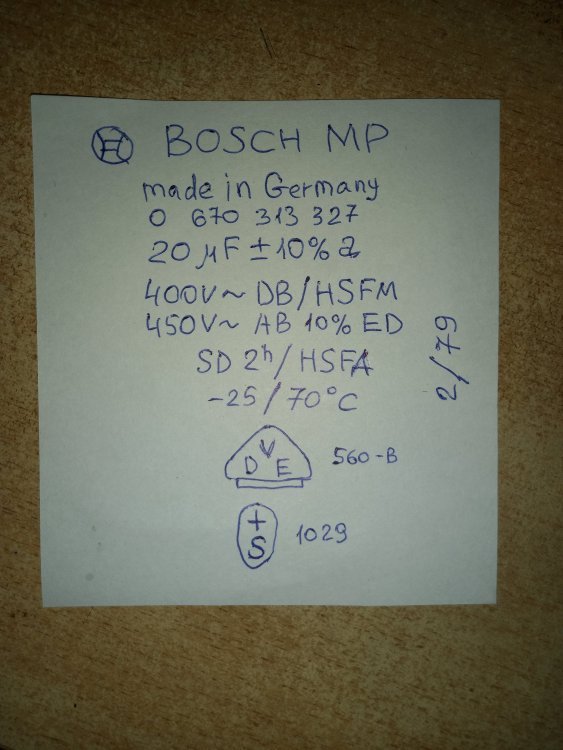

 Насчёт боша знаю только что 560-14 это металлизация-бумага-масло.

 560-8 возможно к бумаге добавлена плёнка.

  • Like (+1) 1
Posted
3 минуты назад, ДимДимыч сказал:

И такое же случается с ЭГЦ, измеряешь супер, начинаешь тренировать и в какой то момент бац! считай кз.

...точно!...было такое, как раз на ушнике последнем (а я, ещё не верил) спасибо, подтвердили моё опасение

Posted
18 часов назад, Юрий_Б сказал:

Это для себя любимого, клиенту лучше автомат, хотя и это не панацея, пару раз уходили в разнос  из за пробоя Ск, не поверите ROE.

Думаю всётаки ROE не виноват, у меня тоже рвались, начал разбираться, оказалось в момент включения, межкаскадный конденсатор, заряжаясь, подтягивает сетку к плюсу питания, через анодный резистор предыдущей лампы. И на сетке 6С4С вместо -50 вольт, на секунду было + 22, триод становился кенотроном и продавливал катодный резистор с вспучиванием 63 вольтового конденсатора.

  • Like (+1) 2
Posted
39 минут назад, Катана сказал:

пришлось проводить его на пенсию с громкими и нелестными

Я после этих случаев все рое, в ведро без сожаления!

Posted

И по этой же причине, я катодный конденсатор подключаю не к минусу питания, а к плюсу, соответственно он высоковольтный, и этот же конденсатор, своим зарядным током защищает лампу в момент включения.

А ROE  в помойку - это досадный инцест.

  • Like (+1) 1
Posted

Кстати, если посчитать по Джоулям, через квадрат напряжения, то конденсатор той же ёмкости, но подключенный к плюсу, будет раз в 100 эффективнее привязывать катод к земле.

Posted

Так тут другая проблема, нужен хороший ВВ конденсатор, а их раз-два и ... Да и достать их все труднее и труднее. Вывод, катод наглухо прибить к земле.

Posted
9 минут назад, Юрий_Б сказал:

... Вывод, катод наглухо прибить к земле.

Ну просадку фиксированного смещения на сетке в момент старта это не решает, особенно если гридлик высокоомный а разделительная ёмкость велика. Я гридлики замыкаю накоротко при включении. Таково моё решение проблемы.

Posted
59 минут назад, Normann сказал:

Я гридлики замыкаю накоротко при включении. Таково моё решение проблемы.

Не зря раньше громкость была совмещена с выключателем сеть.

  • Like (+1) 2
Posted
2 часа назад, Сергей Б сказал:

Кстати, если посчитать по Джоулям, через квадрат напряжения, то конденсатор той же ёмкости, но подключенный к плюсу, будет раз в 100 эффективнее привязывать катод к земле.

Мне кажется, что в случае использования катодного/УПанодного конденсатора нужно обращать внимание на его токовые возможности в первую очередь (косвенно - на площадь обкладок). Здесь же смысл в том, что укорачивается звуковой контур до лампы+анод.нагрузки+УПконденсатора и исключается БП из цепочки. Разве не так? В этом смысле высоковольтные конденсаторы схожей ёмкости действительно выиграют. Вопрос только в "качественном" аспекте, а он всегда - фактор субъективный и не подлежащий измерению! ))) Потому фикс рулит! Шутка).

П.С. В общем-то по элементному составу контура УП равен фиксу, с разницей, что конденсатор от катода оказывается в БП. В любом из этих вариантов в цепи три компоненты (если принять БП за одну компоненту). Может в этом и есть смысл - не меняя размеров контура избавиться от кучи деталей в цепях фиксированного смещения... Не знаю, понятна ли моя мысль, замысловато написал?

  • Like (+1) 1
Posted
2 hours ago, Сергей Б said:

Кстати, если посчитать по Джоулям, через квадрат напряжения, то конденсатор той же ёмкости, но подключенный к плюсу, будет раз в 100 эффективнее привязывать катод к земле.

Прошу пардону, вы когда-нибудь пользовали т.н. эквивалентную (малосигнальную) схему по переменному напряжению. Как Джоули, или абсолютная величина постоянки, влияют на импеданс цепи?

Posted
1 минуту назад, BAA сказал:

Прошу пардону, вы когда-нибудь пользовали т.н. эквивалентную (малосигнальную) схему по переменному напряжению. Как Джоули, или абсолютная величина постоянки, влияют на импеданс цепи?

Не связано. Верно.

Упомянул токовую составляющую этой цепи выше. Есть в этом зерно?

  • 1 month later...
Posted

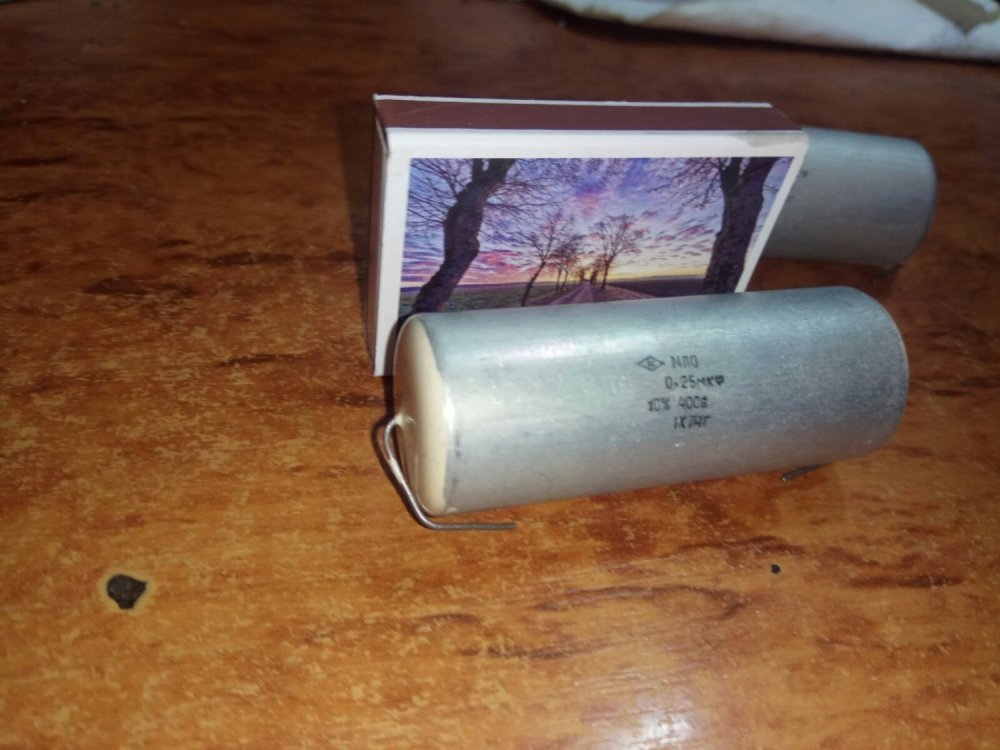

Подскажите по конденсаторам МПО, предложили, сказали что хороший полистирол, а я о таких и не слышал, ёмкость 0,25/400в, куда их применяют в "нашем" направлении?

Posted
2 hours ago, edmi said:

сказали что хороший полистирол

Да. Не любят нагрев, как пенопласт. Крайне стабильные.

Posted
6 часов назад, юрий робертович сказал:

Согласен на счёт К71-7, да же шунт по питанию 0,49 мкф  в сильноточной цепи класса А, сильно портил звук, оставил пока в шунтировании диодов Шотки в мосту 0,1 мкф и то посмотрю.

Posted
8 часов назад, BAA сказал:

Да. Не любят нагрев, как пенопласт. Крайне стабильные.

Так в какую категорию их определить, фильтр по питанию или межкаскад? Сам по себе довольно крупный.


Posted

Вроде самоочевидно. Зачем конденсатор с точностью 0,5% в блоке питания?
Вот в цепи коррекции - самое оно. Как переходный тоже.

  • Hmm... (-1) 1
Posted
8 минут назад, BAA сказал:

Вроде самоочевидно. Зачем конденсатор с точностью 0,5% в блоке питания?
Вот в цепи коррекции - самое оно. Как переходный тоже.

Так в том то и дело, пишут что и там не плох:

Они используются для управления электрическими сигналами, фильтрации и сглаживания напряжения, а также для снижения помех.
Источник: https://obzorposudy.ru/polezno/mpo-kondensator-cto-eto-znacit
