Однотактный усилитель на 6С4С с максимально допустимым напряжением на аноде.

Xрюн222

By Xрюн222
in Valve

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, ТимВал сказал:

Резистор упоминается в тексте, а не в параметрах выше.

Это ДШ, там каждое слово значимо. Впрочем, не буду уговаривать, каждый сам кузнец.

  • Replies 282
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Юрий_Б
Юрий_Б

Легко. Вариант с 6А6 и 2С4С. двойное моно, раздельное питание, кены ВО-188 и АZ50, МКТ без экранов. Сделан универсальным, можно 2А3 и вся ее родня, УО-186, 53, 6А6,6N7. Проработал 11 лет, готовлю к ра

Admin
Admin

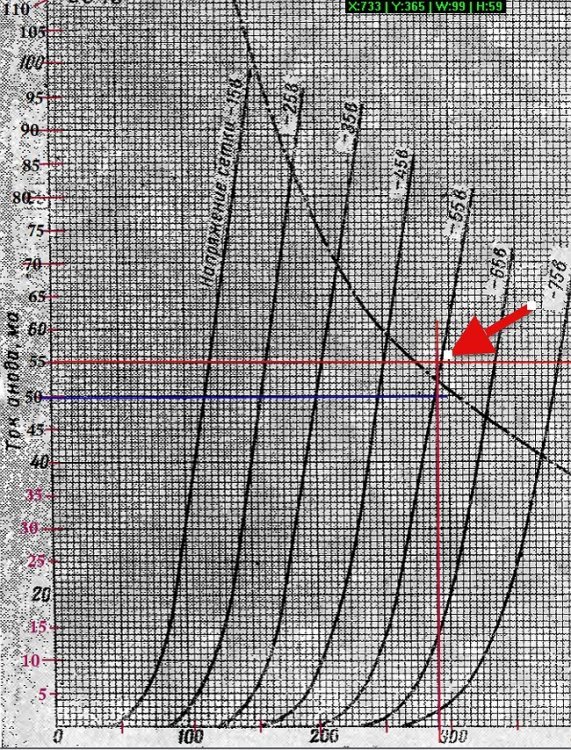

Вы мне под наш режим на графике покажите, зачем схемы другие??? Чертёж читаете? У меня есть ошибки? НЕТ!  Не нужно уходить от прямого ответа, прошу. Это ещё почему??? Ку = 16 (у

Васянин Сергей
Васянин Сергей

Давно делал аналогичный усилитель, драйвер был 2-х каскадный, в первом каскаде стояла 6Г1, во втором ГИ3. Смещение у 6Г1 было 3В, в аноде 27ком, питание 400В. В таком режиме это одна из самых линейных

Posted Images

ТимВал Local

ТимВал

Posted
Posted

Ну какой же это "даташит" если стоит номер страницы 46 ? :smile-59: Это некая брошюра, типа "в помощь радиогубителю", не более того.  И столь же достоверны и данные в ней пропечатанные. :er:

  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
2 минуты назад, ТимВал сказал:

Ну какой же это "даташит" если стоит номер страницы 46? :smile-59: Это некая брошюра, типа "в помощь радиогубителю", не более того.  И столь же достоверны и данные в ней пропечатанные. :er:

Лично Вам, несомненно, никто не запретит считать так, как считаете нужным.

ТимВал Local

ТимВал

Posted
Posted

Держу.


Сеточный резистор при ФИКСИРОВАННОМ смещении 0,51 Мом.

Или я чёта не так смотрю? :smile-57:

Импартнай за между прочим даташит!!!:smile-03:

Stan Marsh Mentor

Stan Marsh

Posted
Posted
15 минут назад, ТимВал сказал:

Или я чёта не так смотрю? :smile-57:

Ну, это не мне решать.

Я бы больше доверял не филькиной грамоте начала конца, а нормальной бумажке, окончательной. Для авто - можно поллитра, для фиксы - и шкалик велик.






  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
4 минуты назад, ТимВал сказал:

Держу.


Сеточный резистор при ФИКСИРОВАННОМ смещении 0,51 Мом.

Или я чёта не так смотрю? :smile-57:

Импартнай за между прочим даташит!!!:smile-03:

Это НЕ даташит на 2а3.

  • Like (+1) 1
  • Cool (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
14 минут назад, kaw-gm сказал:

У Константина Мусатова

Не авторитет.



7 минут назад, Normann сказал:

конкурс

Будем мериться МОмами.

Admin Collaborator

Admin

Posted
Posted

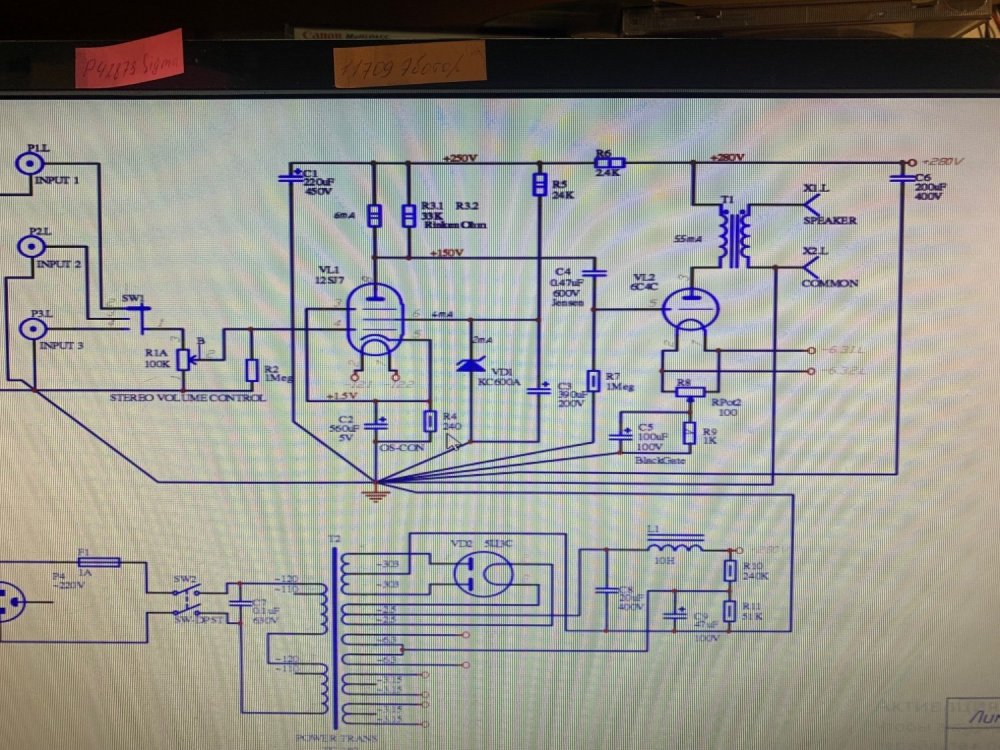

1 час назад, kaw-gm сказал:

И если прочитать описание то вопросы возникают.

Если прочитать схему, тоже.

Куда подевались 55 вольт при катодном смещении в 1к и заявленных 55 ма на аноде?

Может я чего то недопонимаю?





Если что, при 225 вольт никак 1к в катоде не будет!

Или 55ма на аноде не будет.


  • Like (+1) 1
Константин Proficient

Константин

Posted
Posted
2 часа назад, ТимВал сказал:

Что подразумевается под "полным диапазоном"?

Да все стандартно, 20кГц/ 0дБ по верхней границе. В нашем случае из-за Миллеровой емкости 6с4с будет спад около 2дБ на 20кГц, это если вместо акустики прикрутить резистор. На реальной акустике, как повезет. Физика работы выходной (неэкранированной) лампы такова, что часть импеданса АС "сидит" на ее сетке. Потому и весь сыр-бор по выбору драйвера. Единственный, интересный по-звуку проект с высокоомным драйвером был у Манакова, но там не было разделительного конденсарора и драйвер, благодаря высокому анодному раскрывался, как баян на свадьбе)

  • Thanks (+1) 1
kaw-gm Explorer

kaw-gm

Posted
Posted
2 часа назад, Ollleg сказал:

Если прочитать схему, тоже

Вот меня новичка и терзает эта схема. В частности Вых. Трансформатор.
Автор или его студенты так  тщательно указали тип конденсаторов, резисторов и режимы, а получается недоумения

На аноде если я правильно посчитал, рассеивается порядка 12Вт. с небольшим,  на выходе Тр. 4,5 Вт. Не круто?

Приведенное?

Чего хотели добиться таким включением начало-конец обмоток?


Извините за Оффтоп!




kaw-gm Explorer

kaw-gm

Posted
Posted



11 минут назад, Stan Marsh сказал:

Вероятно, напряжение питания не 280, а 280+55+ещё вольт

А по приведенному  какие рекомендации ?

Normann Local

Normann

Posted
Posted
23 минуты назад, Stan Marsh сказал:

Вероятно, напряжение питания не 280, а 280+55+ещё вольт десять(падение на активном сопр. ТВЗ).

Тогда и на входной всё иное по токам напряжениям ), либо резистор RC фильтра другой будет.

Да и анодные обмотки не те... Смещение не то, для указанных токов. Ток второй сетки 4мА? Должен быть 3мА при 150/1.5 и катодный резистор 167 ом.



  • Smile 1
Admin Collaborator

Admin

Posted
Posted

Если с БП приходит на трансформатор 340-345в, тогда всё укладывается;

На аноде 55 ма при 280в + 55в смещения на 1 к + 5-10в потери на первичке тр.

В случае 280в с бп всё меняется. Катодный рез. иной и вых.мощность ещё больше сомнений вызывает.

  • Thanks (+1) 1
ТимВал Local

ТимВал

Posted
Posted
3 часа назад, Константин сказал:

В нашем случае из-за Миллеровой емкости 6с4с будет спад около 2дБ на 20кГц,

В реальности всё так и есть. В принципе меня это устраивает. За то КНИ минимальные, за счет компенсации.

3 часа назад, Константин сказал:

Единственный, интересный по-звуку проект с высокоомным драйвером был у Манакова,

Подумаю на эту тему в следующем проекте. :smile-28:

Но боюсь что при таком варианте лишусь компенсации...



ТимВал Local

ТимВал

Posted
Posted
5 часов назад, Stan Marsh сказал:

Я бы больше доверял не филькиной грамоте начала конца, а нормальной бумажке, окончательной. Для авто - можно поллитра, для фиксы - и шкалик велик.

Я больше доверяю проверенной, реальной схеме проверенной в "железе"!! Мой усилитель работает уже не один год и ни чего не происходит. Работает абсолютно стабильно и даже с заходом в сеточные токи!!!

Вы можете конечно делать "гридлик" хоть 500 ом, никто не запрещает. Я не буду...:smile-03:
