Импульсник. Что делать?

Nittis · February 23

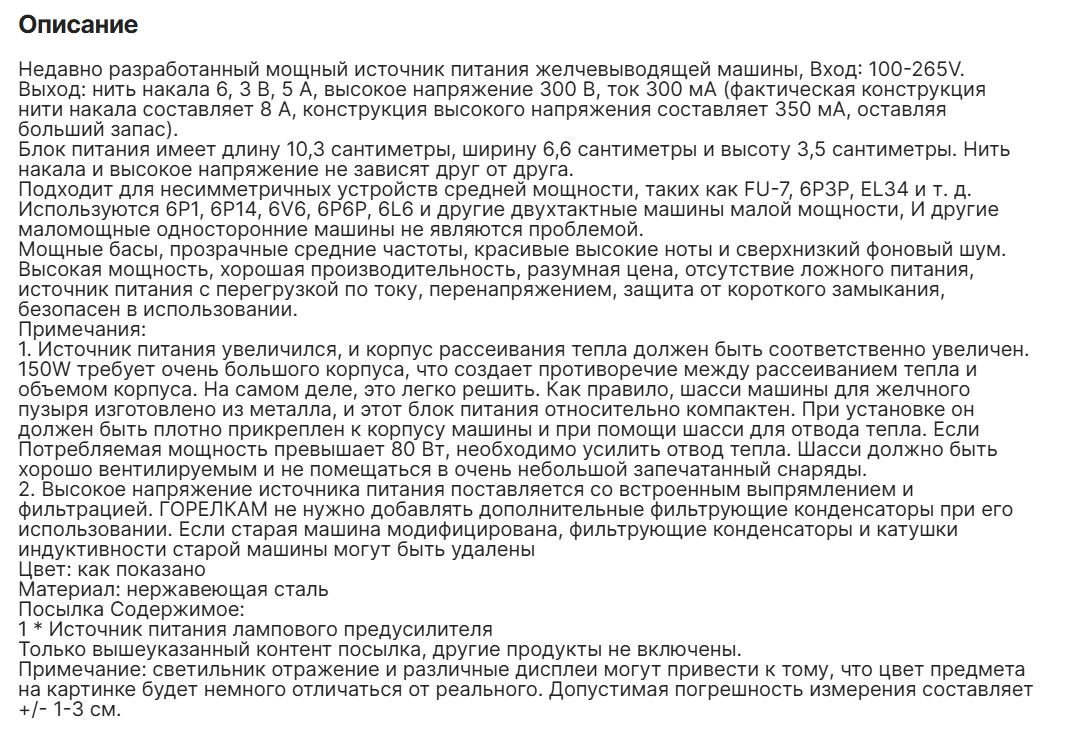

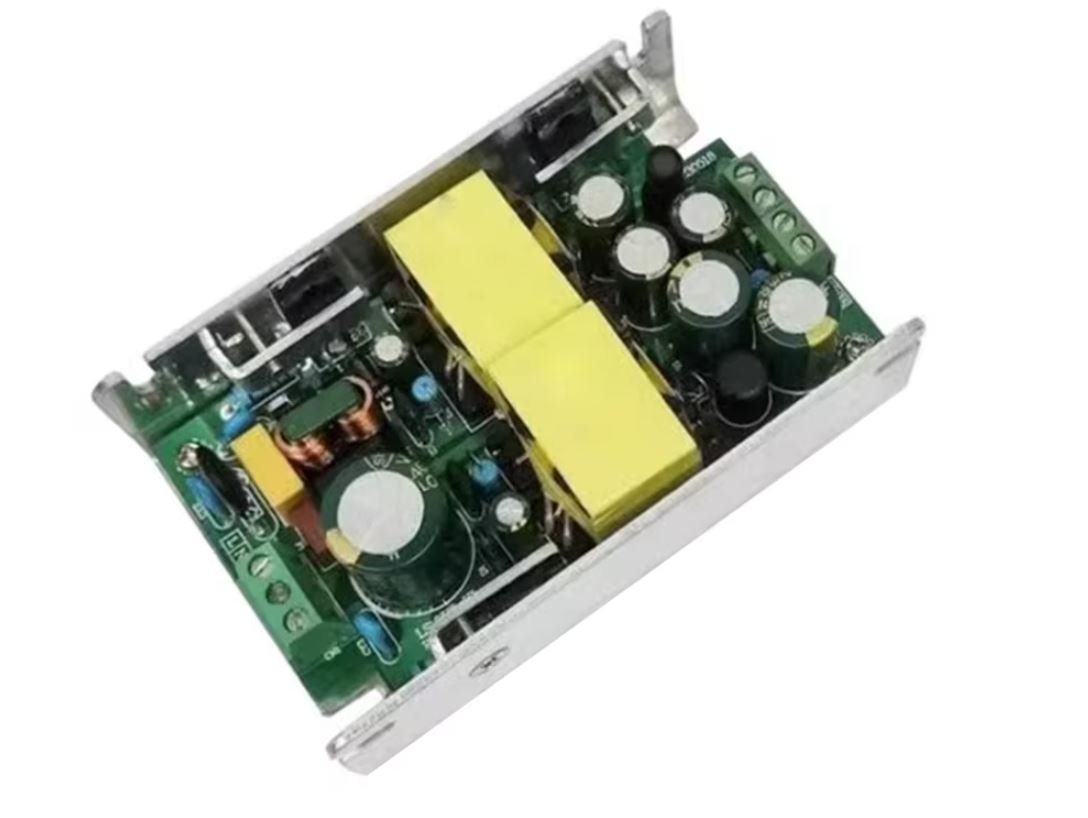

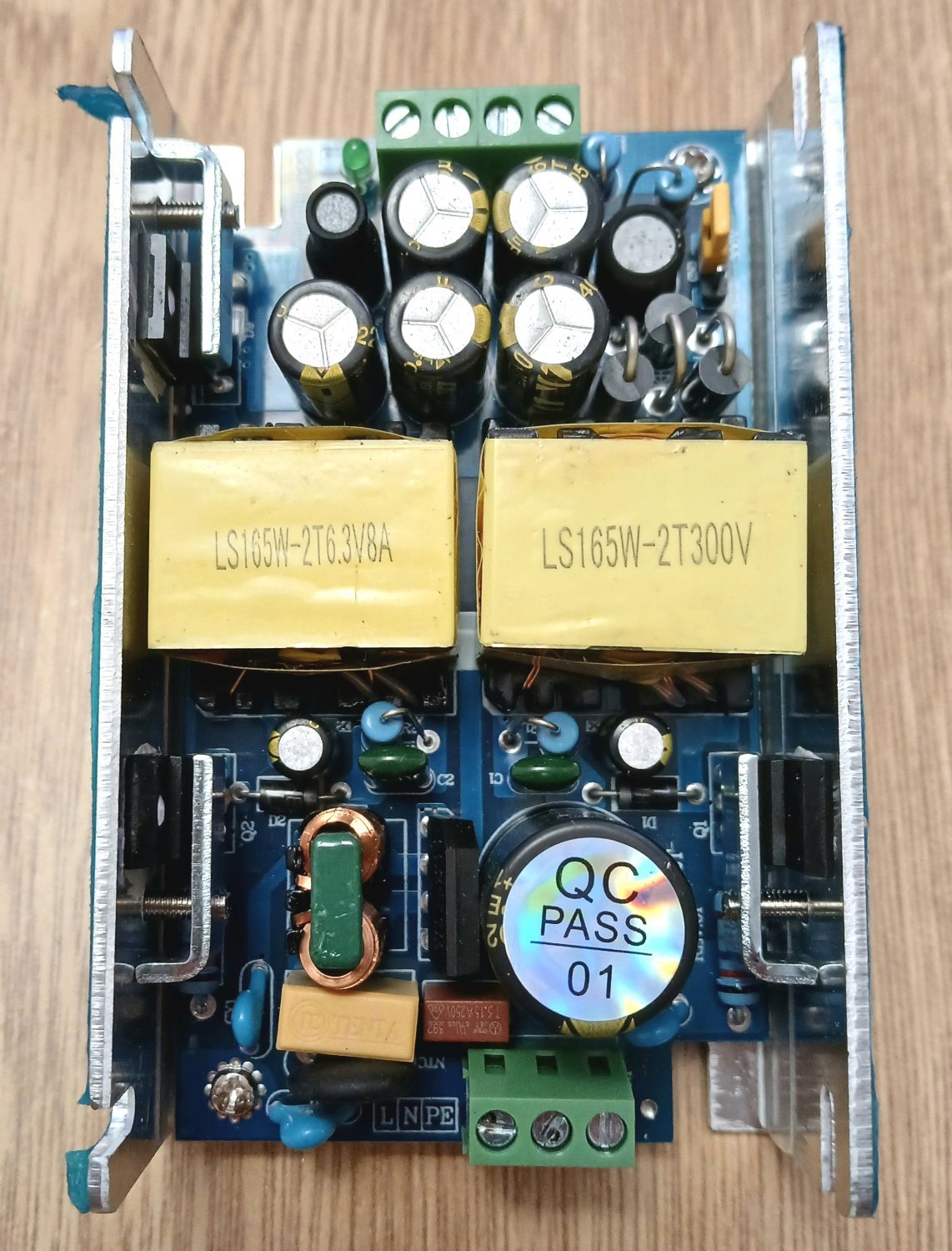

Сегодня по утру зашел на огонек товарищ с поздравлениями с 23-м февраля и вручил подарок в виде посылочки со СДЕКа.
Он не настаивал открыть сразу. После кофе и разговоров об аудио он ушел с моими словами благодарности за подарок.

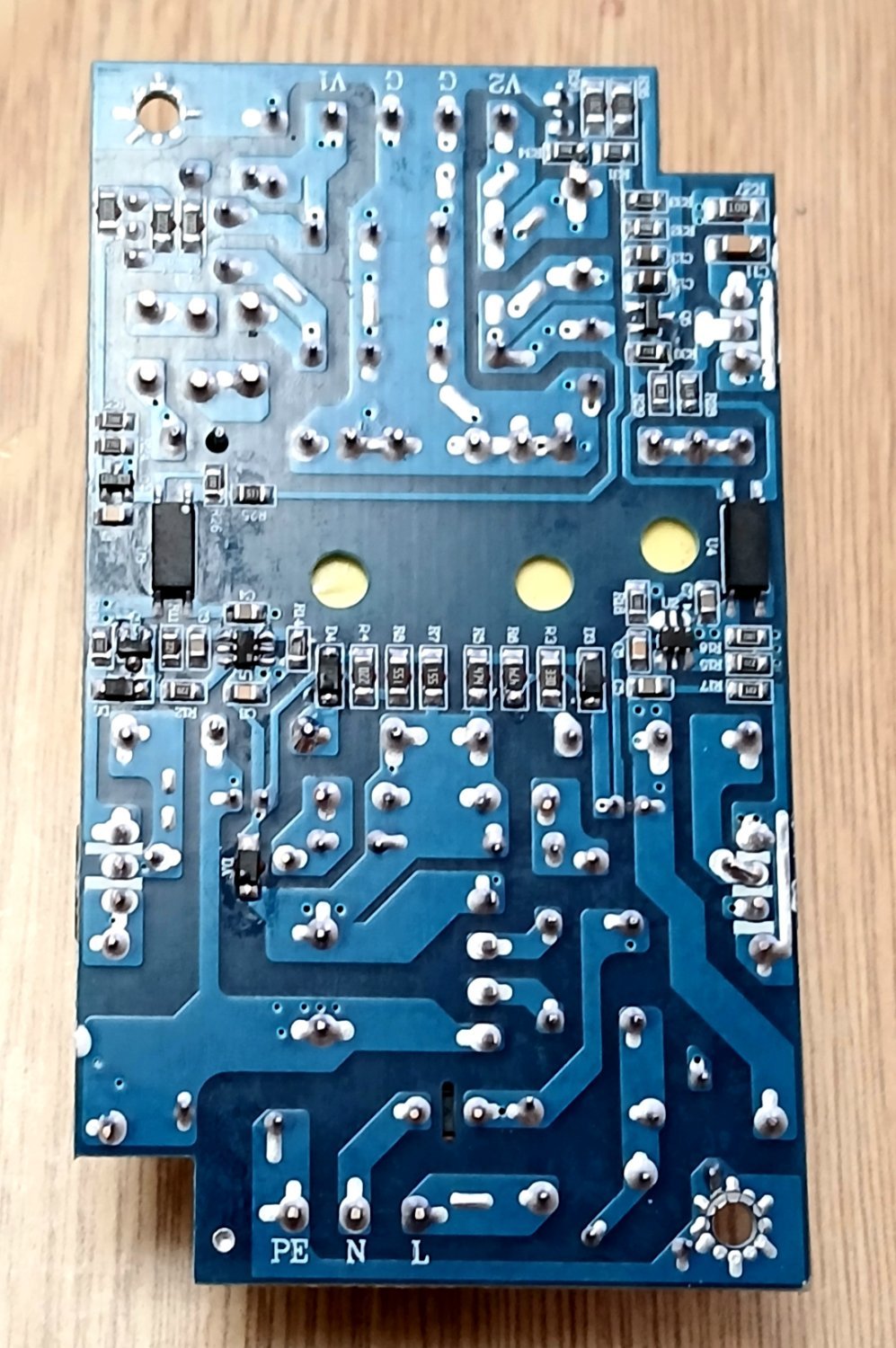

Был сильно удивлен, когда я держал в руках открытое содержимое.

Что надо сделать с этим источником питания для его применения совместно с корректором RIAA, кроме того что надо хотя бы подключить к сети и к самому корректору?

С уважением, Nittis

Russ3000 · February 23

Для начала нужно разделить земли анодного и накала и приподнять накал примерно на 20В, подключив через делитель к анодному напряжению.

СЮТ · February 24

8 часов назад, Nittis сказал:

Сегодня по утру зашел на огонек товарищ с поздравлениями с 23-м февраля и вручил подарок в виде посылочки со СДЕКа.
Он не настаивал открыть сразу. После кофе и разговоров об аудио он ушел с моими словами благодарности за подарок.
Был сильно удивлен, когда я держал в руках открытое содержимое.

Что надо сделать с этим источником питания для его применения совместно с корректором RIAA, кроме того что надо хотя бы подключить к сети и к самому корректору?

С уважением, Nittis

Привет, Юрий! Не спеши что-то менять на плате - включи на холостом ходу, проверь напряжения на выходе, потом можно к корректору подцепить. Скорей всего не будет плавного анодного - это можно будет поправить электронным дросселем. Сам вчера купил два таких блочка - как приедут - отпишу о впечатлениях, не имел с такими дела!

lenivo · February 24

Я именно про этот импульсный блок питания выкладывал информацию в теме на этом форуме

https://newaudioportal.com/topic/14850-se-6ж4п6п43п-е-6п41с-6п31с-el36-ультралинейный-режим-с-импульсным-блоком-питания/#comments

Этот блок довольно специфический, но из него можно выжать хорошее качество питания, но нужно навесить несколько импульсных дросселей и электроннный дроссель.

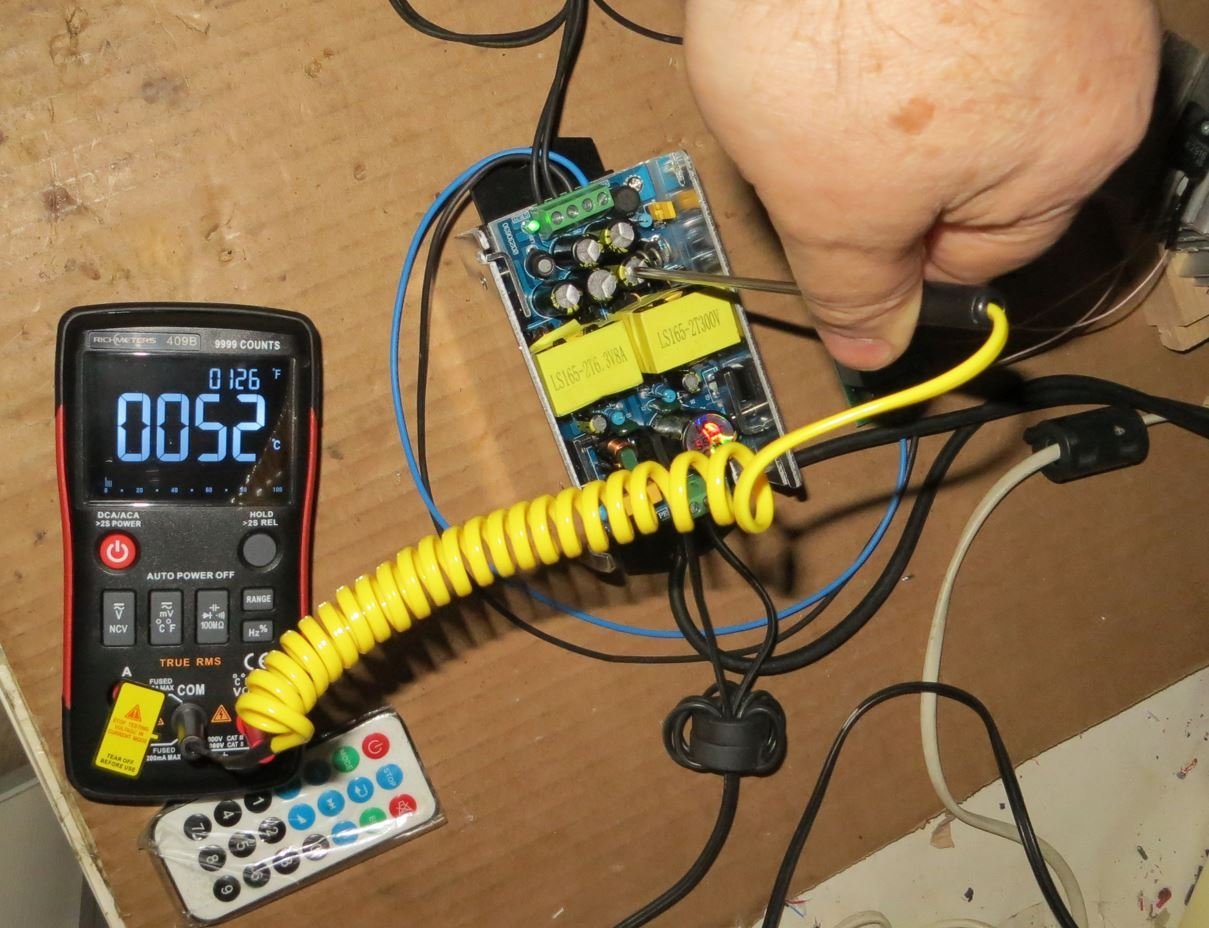

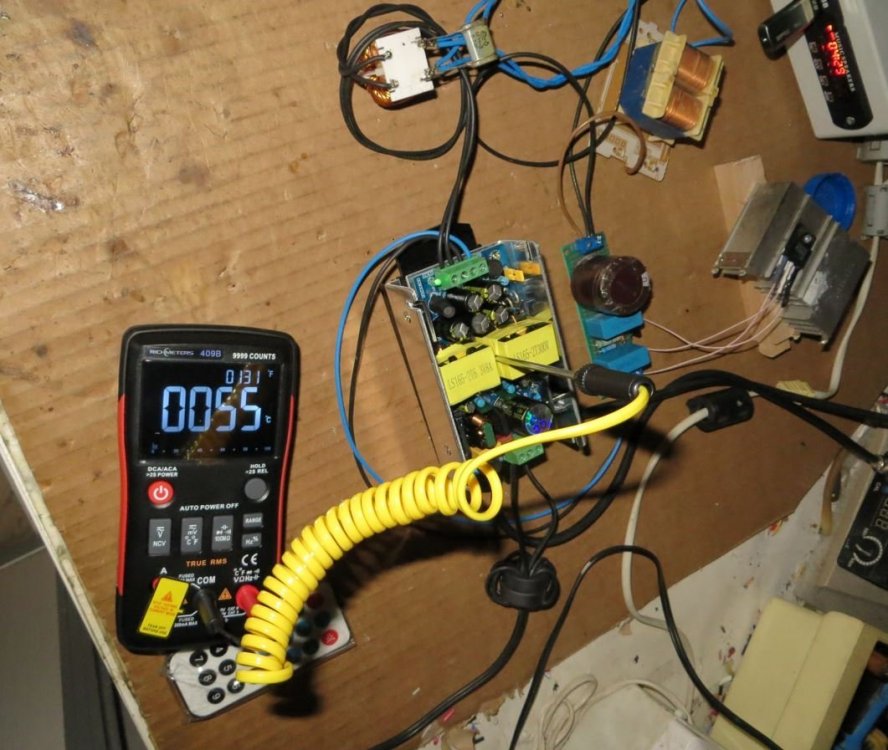

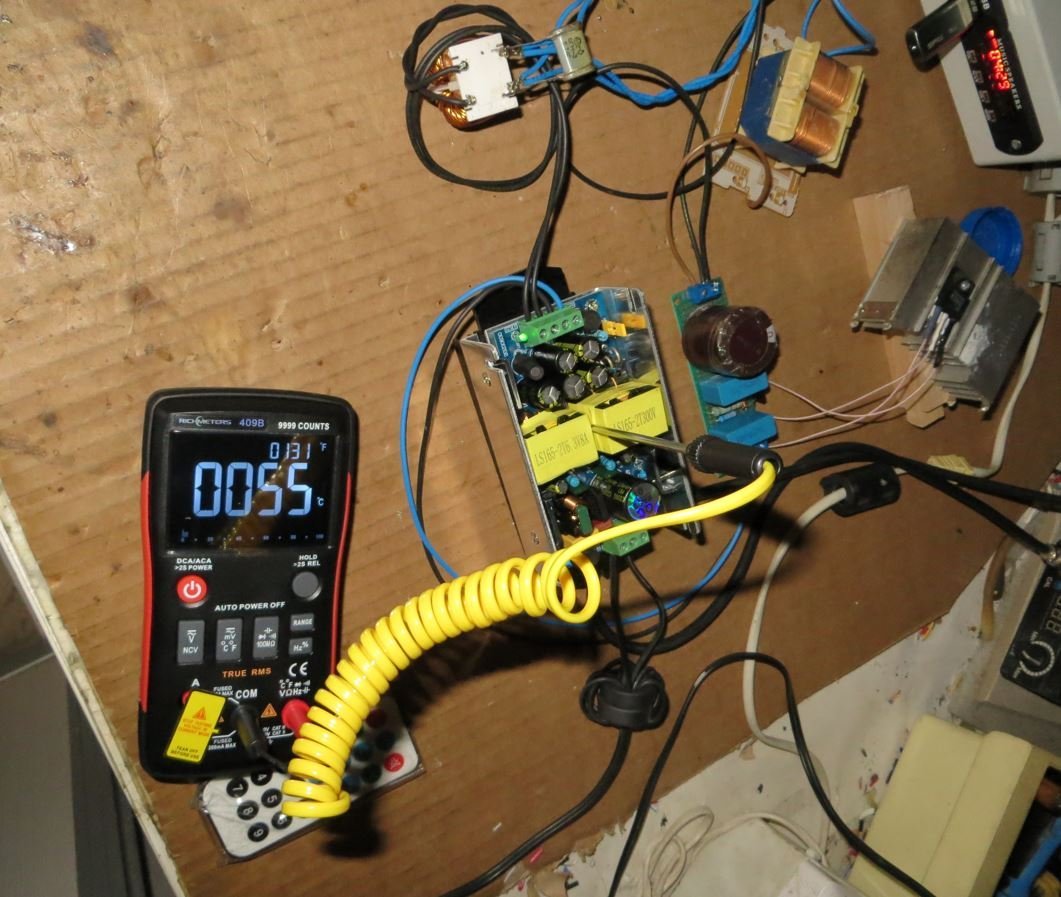

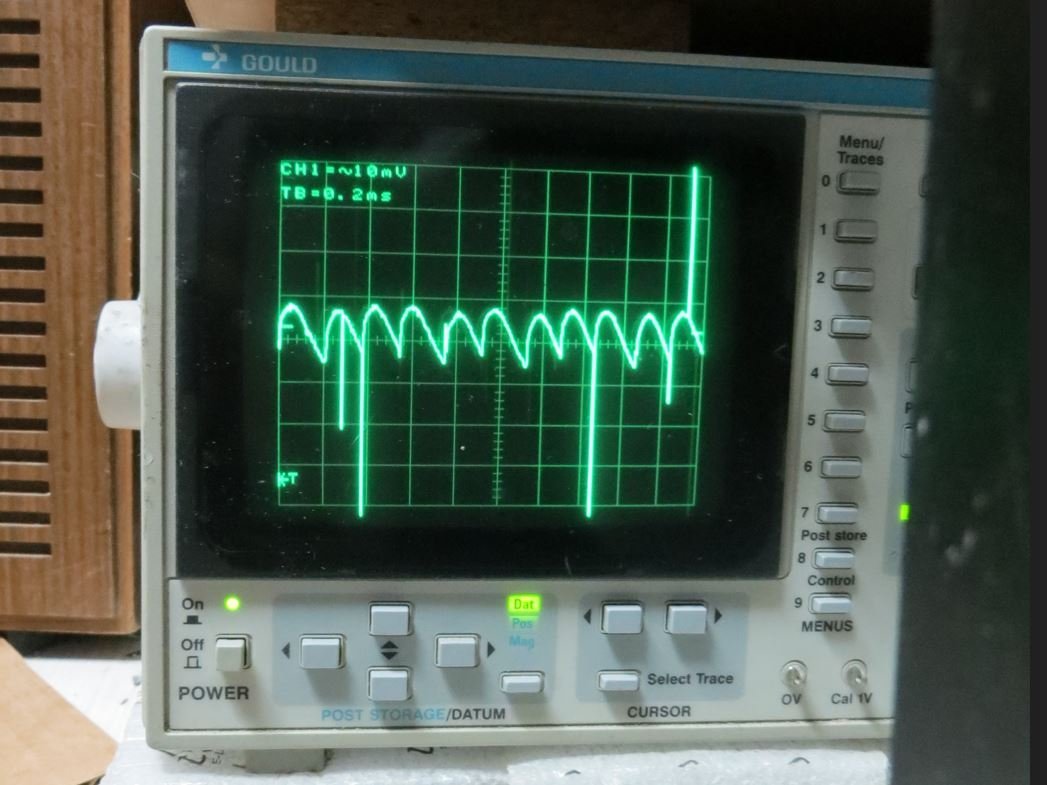

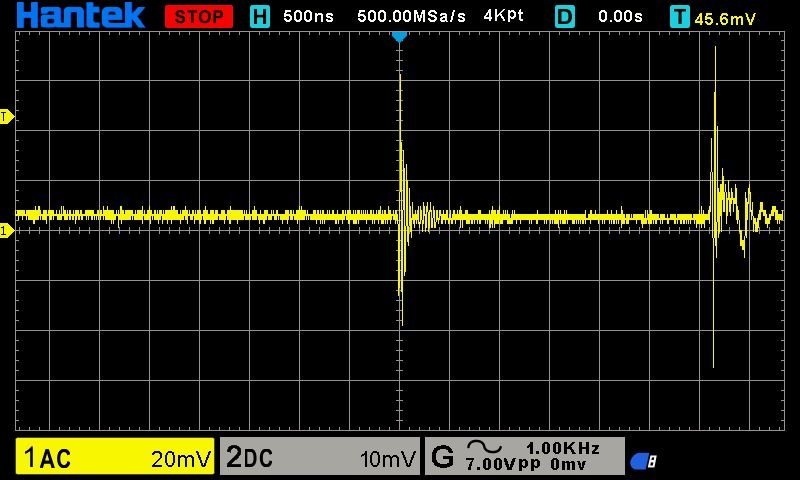

по накалу - вот такое выдаёт под нагрузкой 0,6А

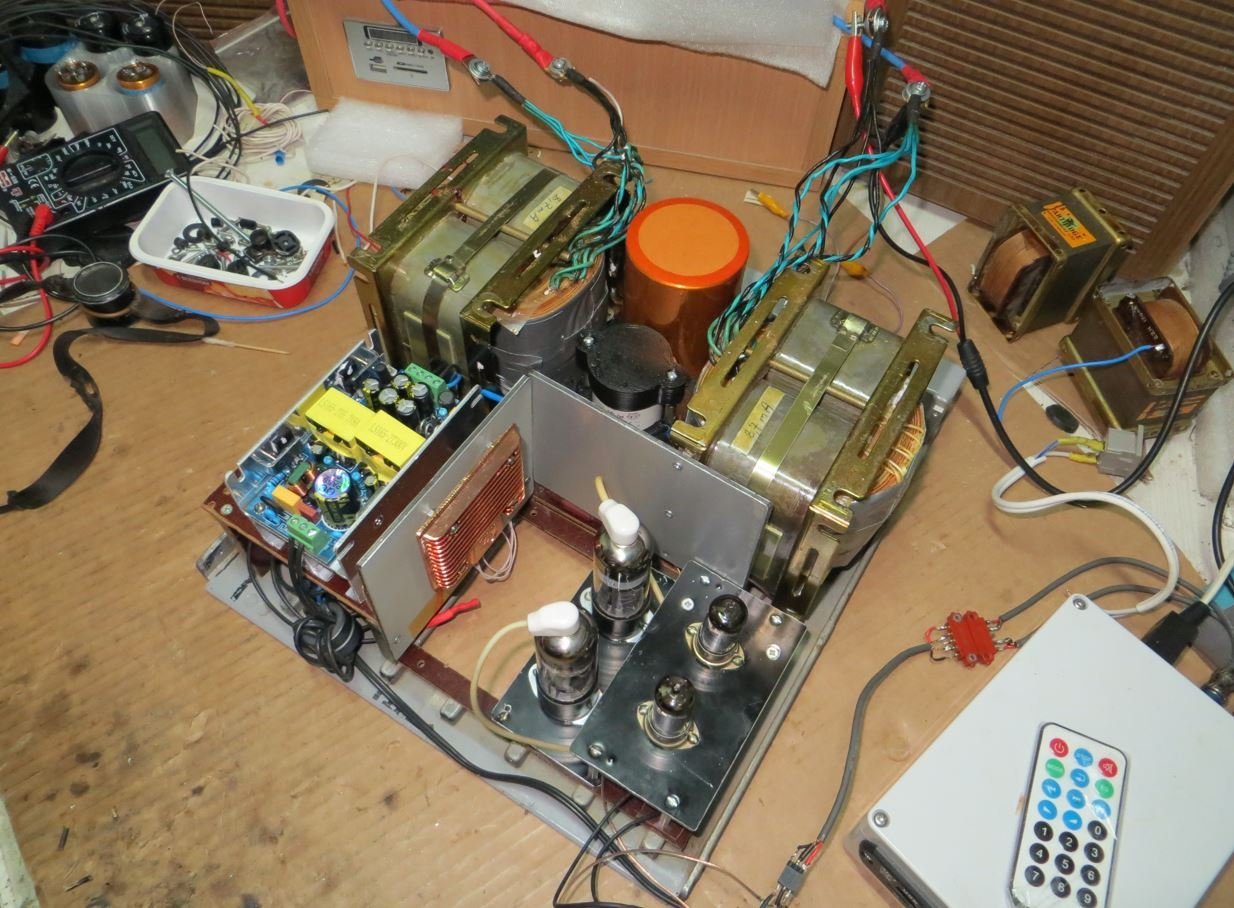

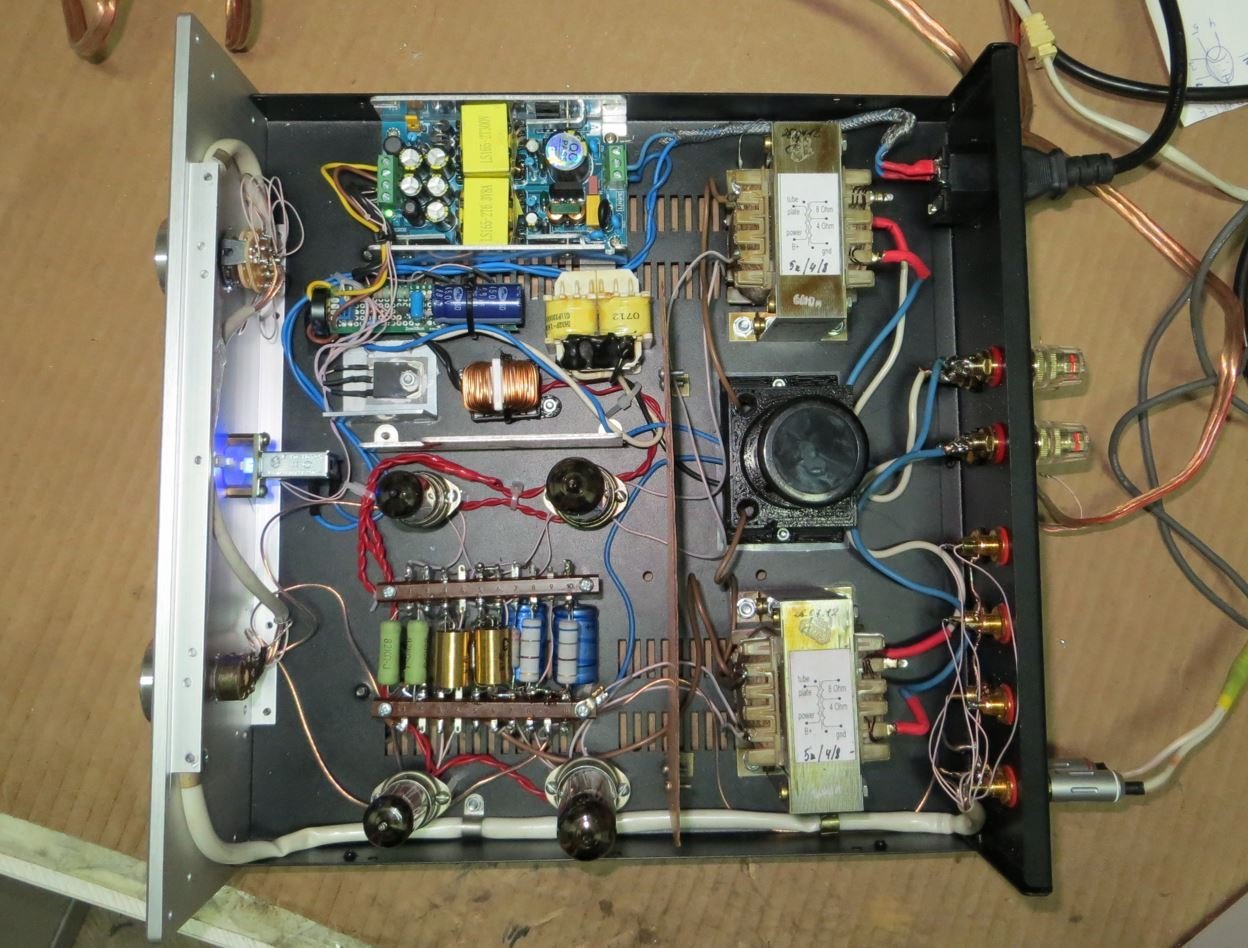

сделаны два усилителя на таких же блоках питания

ВАК · February 24

Было бы здорово поглядеть накал на ослике после дополнительного дросселя. Лежит такой же..ждет очереди.

DYA · February 25

Может ссылку кто дазть где можно купить LS160W-2T

HIK · February 25

https://aliexpress.ru/item/1005008099534575.html?spm=a2g2w.orderdetail.0.0.146e4aa6I3Ao8K&sku_id=12000043738572944&_ga=2.135807537.148900507.1771995955-223308426.1764041980

Nittis · February 25

В 24.02.2026 в 13:08, lenivo сказал:

... Этот блок довольно специфический, но из него можно выжать хорошее качество питания, но нужно навесить несколько импульсных дросселей и электронный дроссель.

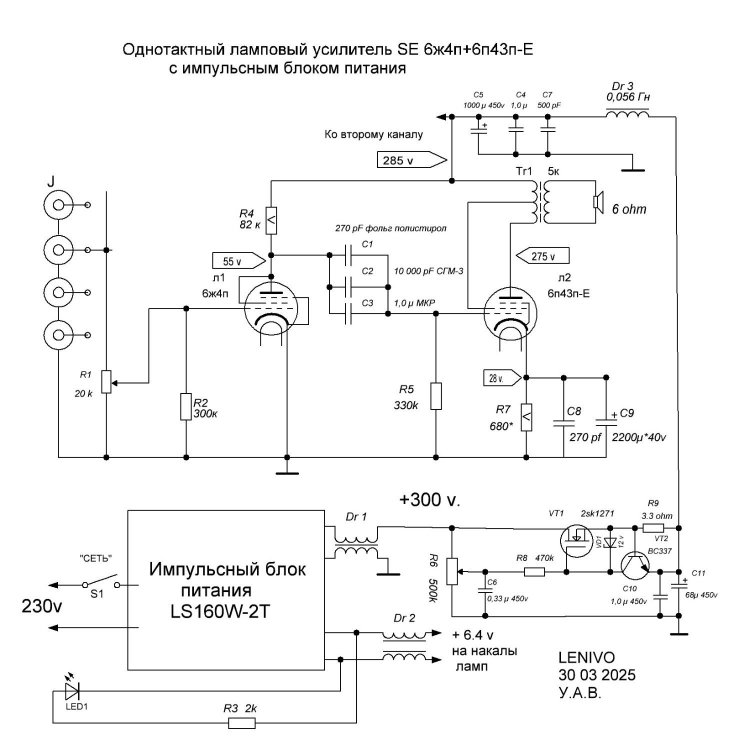

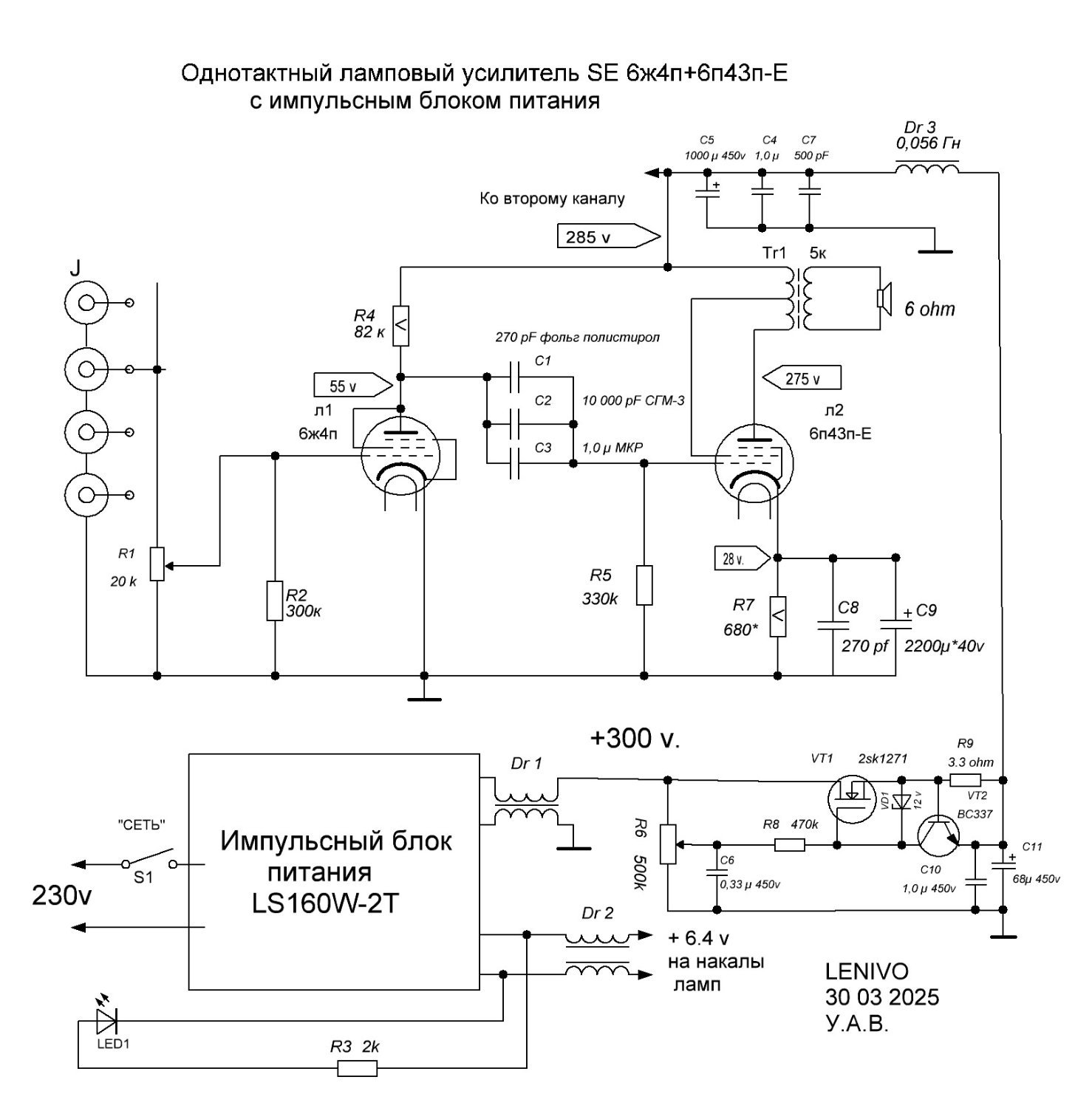

Надо ли переместить на схеме затвор транзистора VT1 вправо, к стабилитрону?
С уважением, Nittis

lenivo · February 26

9 часов назад, Nittis сказал:

Надо ли переместить на схеме затвор транзистора VT1 вправо, к стабилитрону?
С уважением, Nittis

Этот узел довольно капризный, а в таком виде работает уже почти год без нареканий. Я сним помучился при настройке..... почитайте тему, почитайте статьи на дзене по этолму проекту.

https://dzen.ru/a/Z755eJIrdn-r68C3

https://dzen.ru/a/Z8Uylc6qdGt1QYGu

https://dzen.ru/a/Z-qxpbnjlX5D5T8D

https://dzen.ru/a/aH3V4s2-ukZu4JuB

Там довольно всё подробно расписано, но проекты бы ли уже давненько, детали стали забываться -перебиваться более новыми проектами.

Antur · February 26

11 часов назад, Nittis сказал:

Надо ли переместить на схеме затвор транзистора VT1 вправо, к стабилитрону?

Схема соответствует, капризная но рабочая, проверено на макете, сейчас в железо оформляю. Усилитель не переваривает высокую емкостную нагрузку, если свыше 100мкф навешать на выход не стартует, уходит в защиту. Есть два варианта: делать софтстарт с ограничением тока заряда конденсаторов либо именно вот этот вариант электронного дросселя с ограничением выходного тока, обычная версия не работает. Пробовал оба варианта, софтстарт тоже работает, но второй вариант предпочтительней, убирает пульсации на выходе ИБП. Я так понимаю Александр в свое время пришел к таким же выводам...

Nittis · March 1

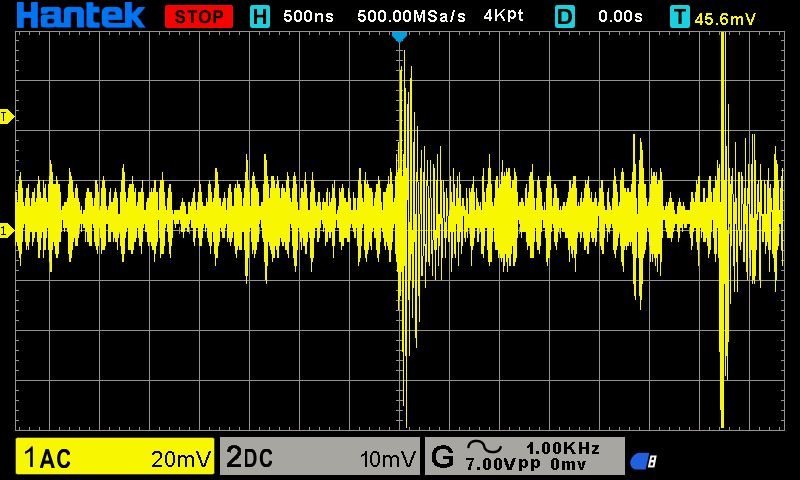

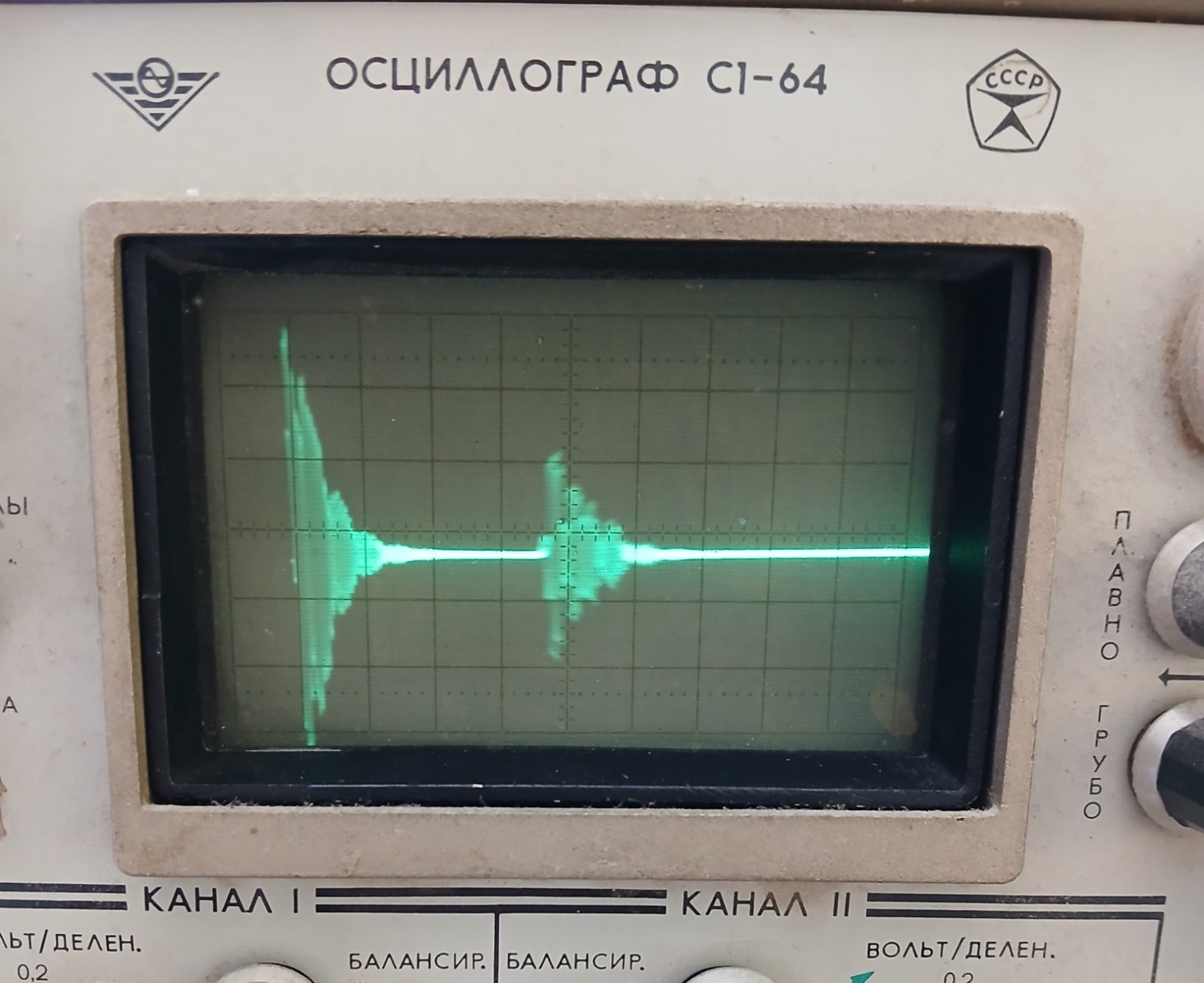

Вот такая эпюра на нагрузке 2.5А при напряжении 6.34V

BAA · March 1

Схема, где и как измеряете? Излучения хватит чтоб на земляной провод щупа навести. Неизвестно сколько. Ни частоты ни амплитуды не понять. Как выясните, какая помеха, так и способ борьбы придёт.

Nittis · March 1

Прошу простить, у меня не хватит усидчивости снять схему с печатки.
Да, действительно оплошал.
Эпюра получена на нагрузке (лепестки на панельке со вставленной лампой 6Н13С), к ним припаяны выводы провода РК50-25 с одной стороны, а с другой стороны провод заканчивается байонетным соединением с осциллографом.
Размах 0,1 V/делен; развертка 1mks.

С уважением, Nittis
p.s. Поскольку проводной И-нет оставляет желать лучшего, далеко не всегда имею соединение с НАПом

Юрий_Б · March 1

1 час назад, Nittis сказал:

p.s. Поскольку проводной И-нет оставляет желать лучшего, далеко не всегда имею соединение с НАПом

А мы думали, что только у нас в городе проблемы с НАП, хотя другие открываются нормально.

Ollleg · March 1

1 час назад, Юрий_Б сказал:

А мы думали, что только у нас в городе проблемы с НАП, хотя другие открываются нормально.

https://newaudioportal.com/topic/12028-всё-по-техническим-проблемам-движка-форума/page/6/#comment-183686

Russ3000 · March 1

10 часов назад, Nittis сказал:

Вот такая эпюра на нагрузке 2.5А при напряжении 6.34V

В этот блок, на выход накала вешал полимерные электролиты 1000х10В 2 шт, между ними дроссель на 10мкГн и 5,2А от БП материнки, помеха значительно уменьшалась. Это до.

Это после фильтра.

Нагрузка 4 шт 6П14П.

Ставил параметрический стабилизатор на 300В анодного, в блоке допаивал стабилитрон в канал 300В, чтобы на выходе было 320В для нормальной работы стабилизатора. Лучше разделить выходные земли, таки имеем 2 БП на одной плате.

зы. через ВПН захожу на сайт нормально.

Anatolii · March 3

Всегда относился отрицательно к подобному . Стоит ли тащить цифровую в.ч. грязь в аппарат ,она проходит обходя фильтры не нагибаясь . тем более а корректор . Ее по сети летит столько ... На входе уже ставить серьезный фильтр надо . Некоторые ставят регенераторы . Как то так .

Antur · March 3

4 минуты назад, Anatolii сказал:

Стоит ли тащить цифровую в.ч. грязь в аппарат ,она проходит обходя фильтры не нагибаясь .

В хороший, высококачественный аппарат, если грязь есть, конечно тащить не стоит, а если грязи нет или она существенно выше нужного нам диапазона частот, и никак нам не мешает, то почему бы и нет? У ИБП есть свои существенные плюсы...

Nittis · March 4

В 01.03.2026 в 21:55, Russ3000 сказал:

... Лучше разделить выходные земли, таки имеем 2 БП на одной плате.

Выполнено.

Nittis · March 4

2sk1271 недоступен.
Какие из ниже перечисленных Вы бы рекомендовали?
2sk727
2sk1464
2sk1518
2sk2746
2sk2749
2sk2847
IRFP350
IRFP450
Пусть не смущает этот список. Транзисторы удалены из утилизируемых плат.
И еще, куда подключается П-образный алюминиевый корпус - радиатор?

С уважением, Nittis

lenivo · March 5

По опыту напряжение должно быть более 1200 вольт , так как игольчатые импульсы пробивают транзистоны на напряжение 650 вольт и даже на 800 вольт.

Я ставил разные транзисторы больше всего подходят транзисторы с большими корпусами от компьютерных блоков питания - они хорошо работают.

И да, важна марка маленького транзистора BC337 - другие типы в этом месте НЕ ЖИВУТ, кроме этого типа все остальные транзисторы выгорали в течении часа ........ ну может мне так повезло.

9 часов назад, Nittis сказал:

И еще, куда подключается П-образный алюминиевый корпус - радиатор?

Это просто радиатор для охлаждения корпуса импульсного блока - блок греется до 50-60 градусов под нагрузкой. Радиатор просто посажен на термопасту на корпус блока.... Можно просто ИПБ к железному дну присоединить для теплоотвода. Корпус блока питания имеет контакт с землёй вторичной обмотки и контакт на землю входного сетевого разъёма. я подключал к корпусу усилителя, а к земле входного сетевого напряжения не подключал. Так как постоянно УЗО в щитке срабатывало.

Причём греются и сами конденсаторы изнутри.

Russ3000 · March 5

Конденсаторы на 6,3В лучше поставить полимерные, они будут меньше греться, там большой рипл тока, а у них на ВЧ меньше ESR. Еще и трансформатор накала прилично греется.

Antur · March 5

13 часов назад, Nittis сказал:

Выполнено.

Поделитесь методикой разделения, пожалуйста.

Юрий_Б · March 5

На плате все видно.

Antur · March 5

26 минут назад, Юрий_Б сказал:

На плате все видно.

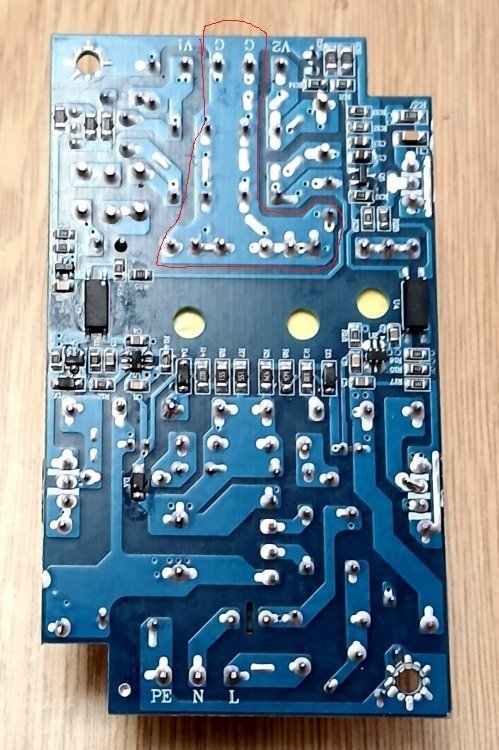

На плате видно как организован общий минус выхода, интересует как разделять/резать? Нужно ведь так разделить, что бы сохранить работоспособность цепей обратных связей, а монтаж двухсторонний. И можно ли исключить соединение выходных цепей с шиной заземления? К сожалению не силен в схемотехнике ИБП.
