2 минуты назад, U.L.F. сказал:

 Тем не менее у меня к нему никаких претензий, всё что покупал у него  отличные изделия были.

Угу, аналогично. Хоть сам он человек своеобразный, но с его трансформаторами проблем никогда не было. Заказов с полсотни штук.

  • 2 months later...
Posted

Всем доброго времени

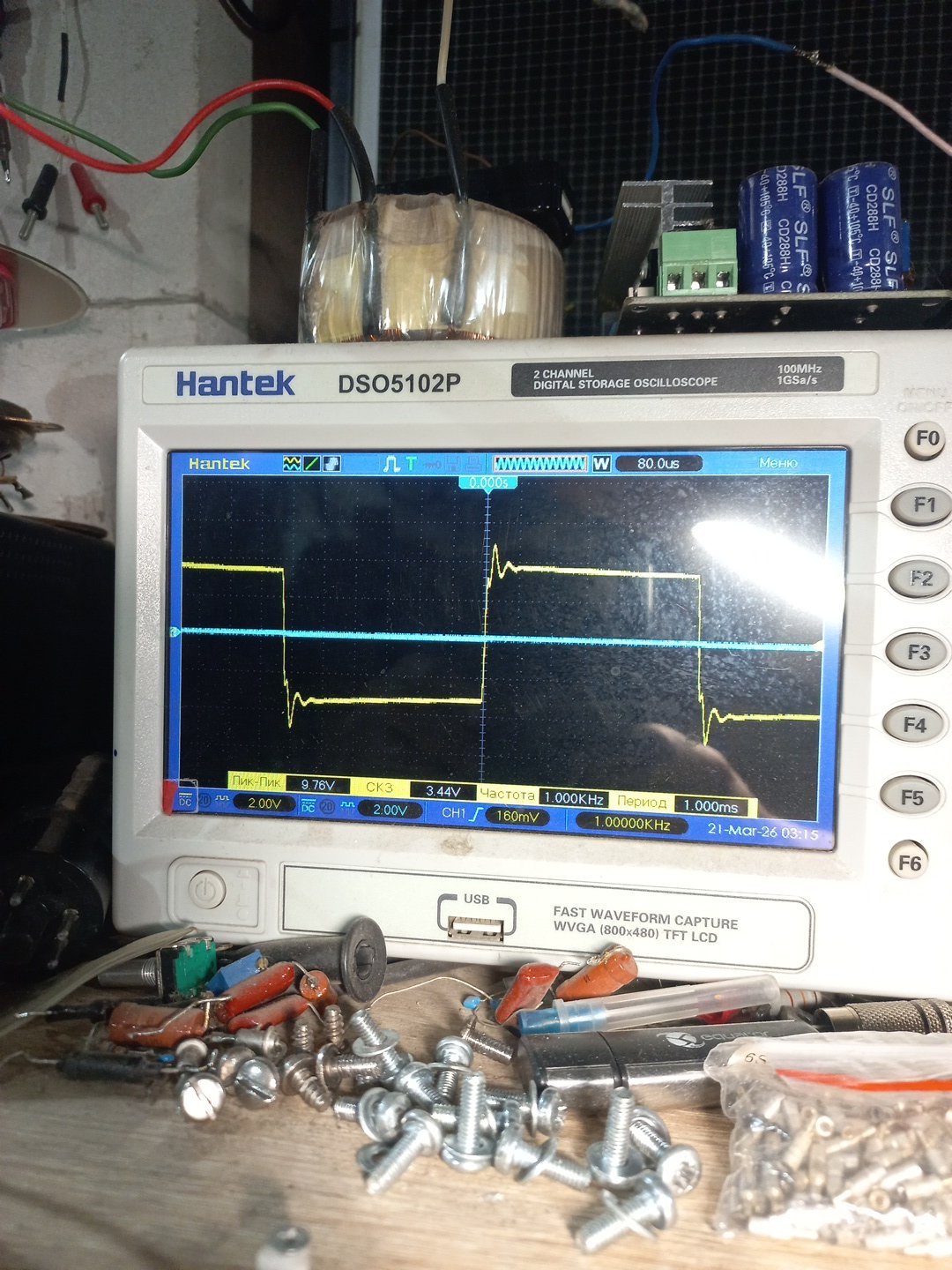

Может кто то пояснить эти выбросы в левом углу меандра ?

Сигнал снят в выхода твз se на 6ф6с.

Пытался в гугле ответ найти , не вышло


Posted

Вы вероятно про цепь Цобеля ?

Этот выброс из за подъёма в вч ?

Я правильно понимаю ?

По ачх есть небольшой подъем на 0.3 дб на частоте около 21 кгерц.

Posted
5 минут назад, BAA сказал:

Если предложить RC цепь, будете ставить?

Только в качестве лабораторной работы,  дабы убедиться что в этом дело

Posted

Цель Цобеля - стабилизация импеданса нагрузки для обеспечения устойчивости. Если у вас есть ООС - беру слова обратно.
Если у вас просто паразитный резонанс, то его можно задемпфировать. Используя RC цепь.

Posted

Нет , усилитель без ооос , только одна местная .

Так все таки , причина выброса это подъем на вч ?

Или я заблуждаюсь?

Posted

Есть однозначная связь между переходной и частотной характеристиками.
Скорее не подъем (как в некомпенсированном щупе осциллографа), а резонансный горб.

Posted

Ну думаю что да , именно резонанс .

Спасибо , подтвердили мысли .

Закажу другие твз

Posted
11 hours ago, Kutun said:

Закажу другие твз

Попробуйте сначалп измерить ЧХ на предполагаемую реальную нагрузку.
А демпфирование паразитного резонанса - нормальная практика. Даже в именитых усилителях. Некоторые в зазор фольгу вставляют из "специального" материала.

  • 2 months later...
Posted
В 31.12.2025 в 20:37, Kutun сказал:

Собственно вопрос к знатокам кенотроноого питания .

Планирую использовать 5ц4с .

Под какое напряжение заказывать силовой трансформатор,  что бы получить под нагрузкой 100 ма 440 вольт ?




С нового года сделал несколько подходов к усилителю.

Не могу понять природу "длинного хвоста " гармоник высокого порядка .

Это особенность 6ф6с?

Пробовал ставить 6п3с , 6П6С,  6п7с . Нет такого длинного хвоста.

Игрался с сопротивлением твз

От 5 до 7 ком , меняется только соотношение 2й и 3й гармоник .

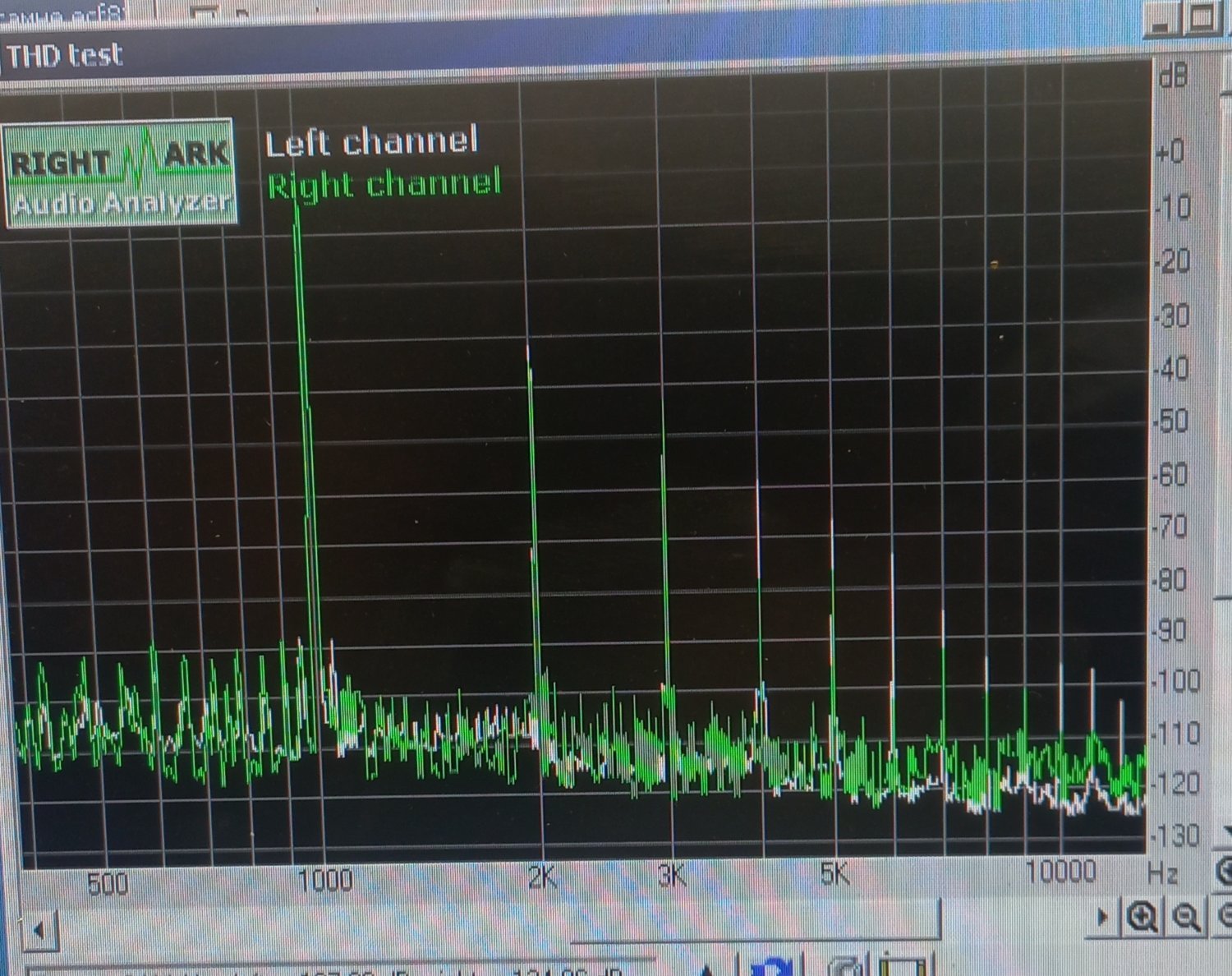

На фото пример

Белый график 6ф6с,  зелёный 6Р3 китайская .

Подскажите пожалуйста.


Posted

Возможно такой «хвост» из-за конструктива лампы, у меня был подобный опыт с 6Ж1П, когда у одних он отсутствовал, у других, как ни играйся с режимами и обвязкой всегда был

Posted
18 минут назад, Kutun сказал:

С нового года сделал несколько подходов к усилителю.

Не могу понять природу "длинного хвоста " гармоник высокого порядка .

Это особенность 6ф6с?

Пробовал ставить 6п3с , 6П6С,  6п7с . Нет такого длинного хвоста.

Игрался с сопротивлением твз

От 5 до 7 ком , меняется только соотношение 2й и 3й гармоник .

На фото пример

Белый график 6ф6с,  зелёный 6Р3 китайская .

Подскажите пожалуйста.


А еще как вариант... Проверить систему компьютера... Нет ли перегруза звуковой карты по входу...

Posted

Не не , перегруза зк точно нет .

На нагрузочной станции стоят два отдельных переменных резистора , для лк и пк соответственно , ими всегда выставляю по rmaa -3db уровень сигнала , что при моей зк будет соответствовать 0.96 вольт входного

Posted
34 минуты назад, W_L сказал:

Возможно такой «хвост» из-за конструктива лампы, у меня был подобный опыт с 6Ж1П, когда у одних он отсутствовал, у других, как ни играйся с режимами и обвязкой всегда был

Да вот тоже думается что особенность моих 6ф6с.

Их у меня штук 20 , все 60х годов , но одного завода . Как вариант остаётся купить 6ф6с другого завода и попробовать . Ведь на 6п3с , 6П6С,  6п7с , и китайских 6р3 такого хвоста нет .

Posted

Владимир спасибо за ответ .

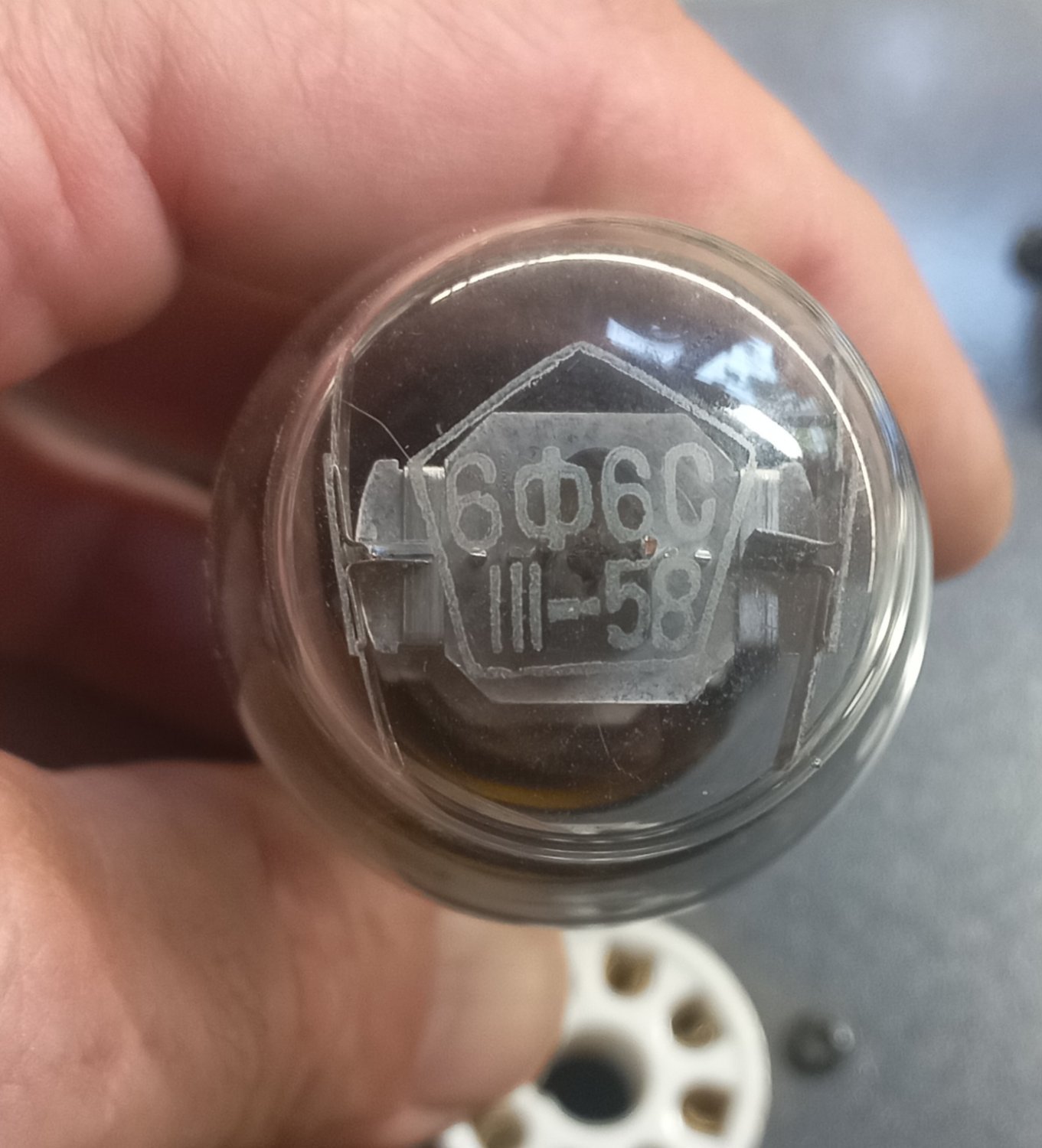

А можно уточнить 6ф6с какого года у вас и какого завода ?

Posted

Понял , спасибо .

Значит искать другой вариант нет смысла .

Пробовать купить буржуйские 6F6  ?

Или будет та же песня ?

Posted

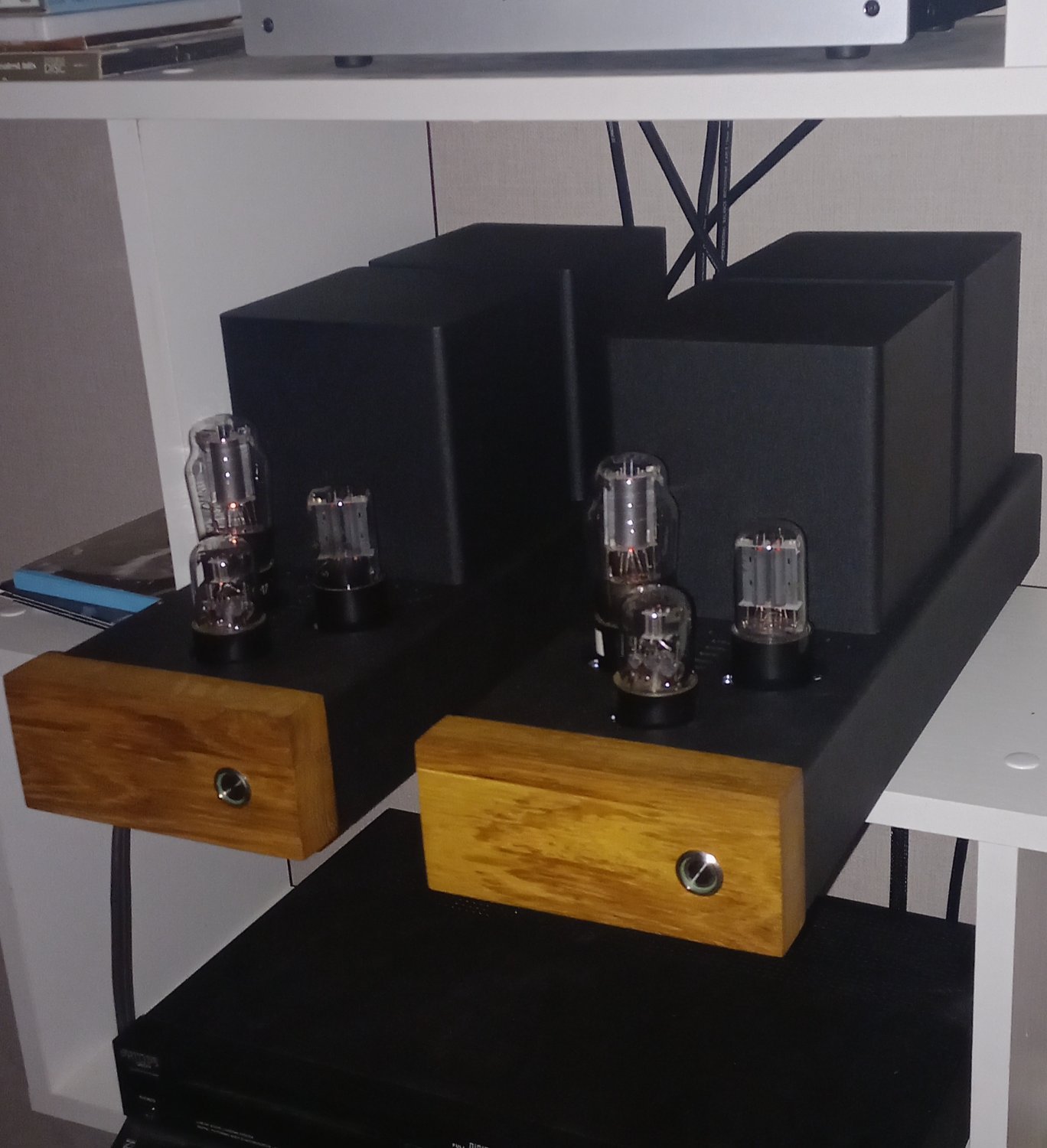

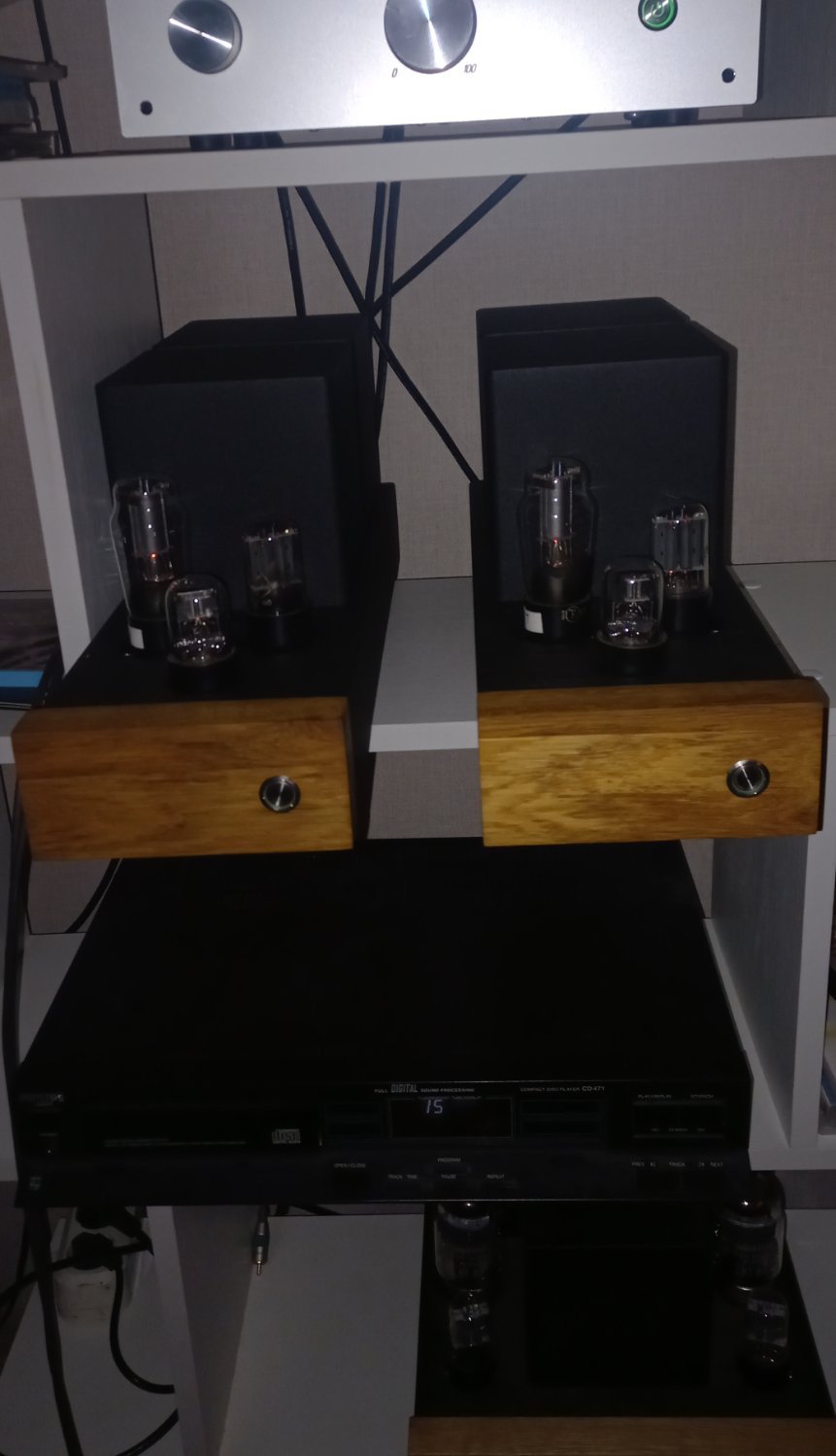

Так то симпатичные паравозики получились , и звук нравиться .

Но хочется услышать при возможности с меньшим хвостом гармоник .





Posted

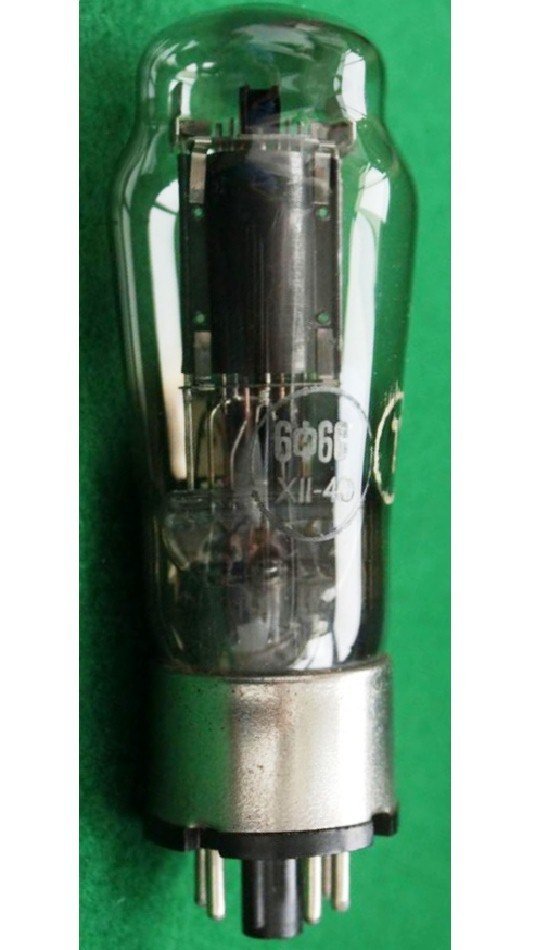

49 минут назад, ВКН сказал:

Их производили только в Новосибирске.

А такие какого завода будут ... ?:smile-33:
