Se 6н9с el34 обсуждение

[Kutun]

Всем здравия !

Принесли усилитель на 6н9с и ел34,  однотакт , с просьбой переделать.

Жалоба очень жёсткий звук ,

На мой слух какой то призвук дребезга , чем то напомнил  транзисторный аб,  если у него плечи разъехались.

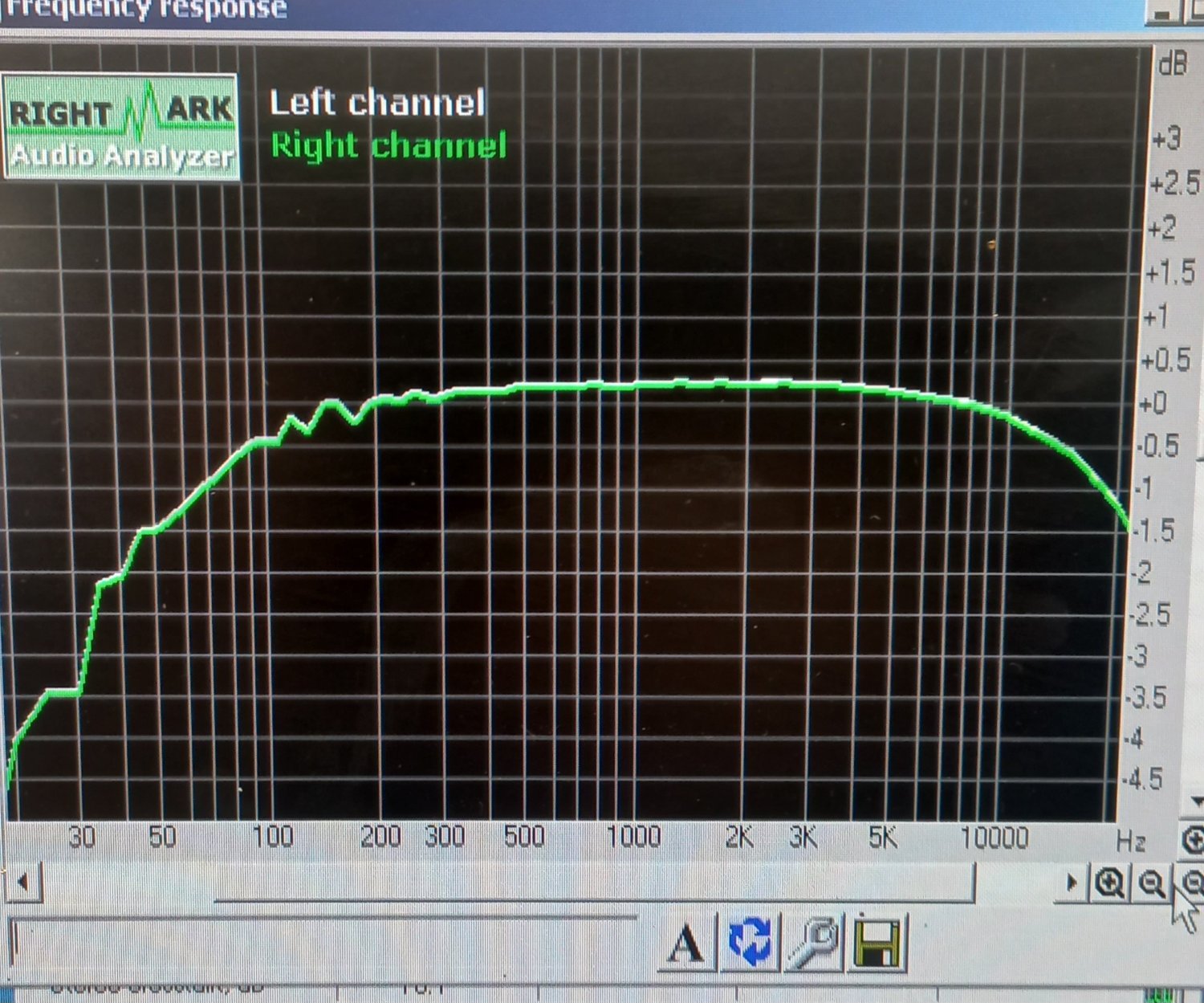

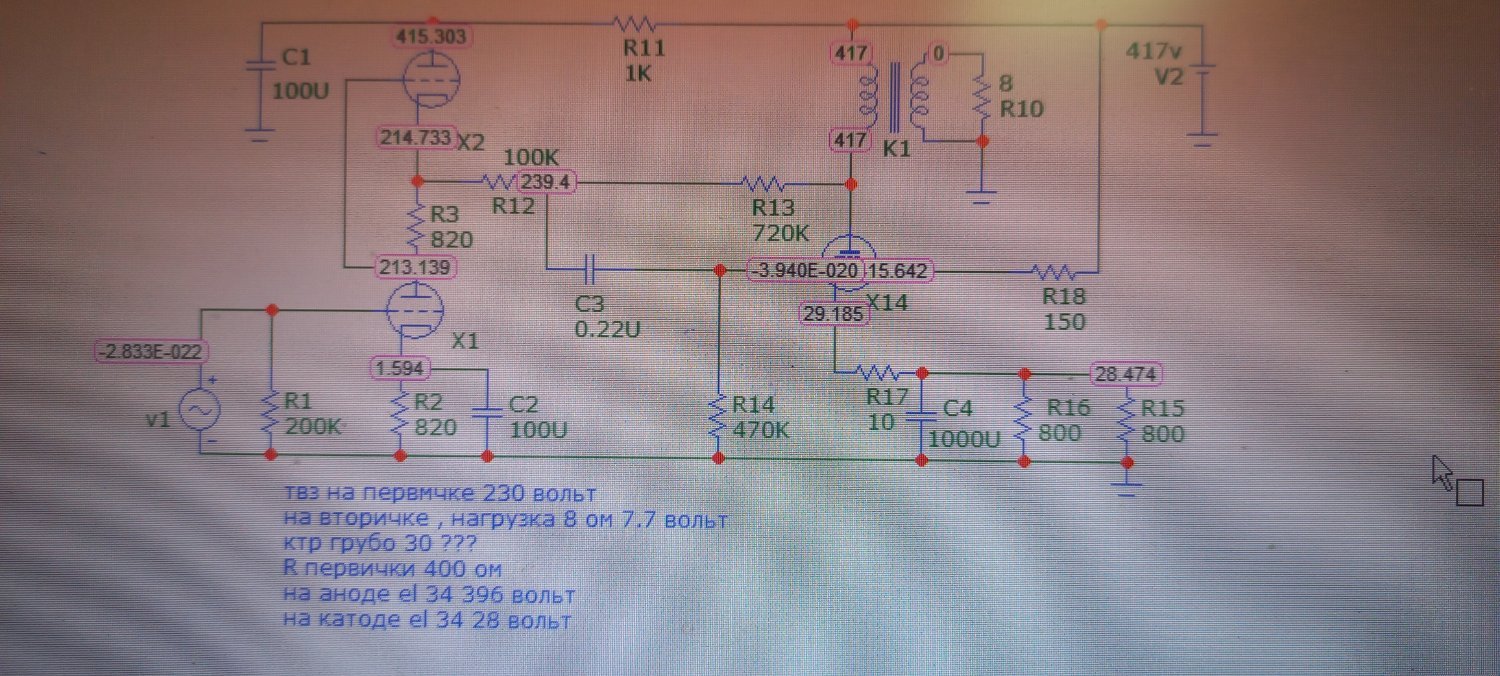

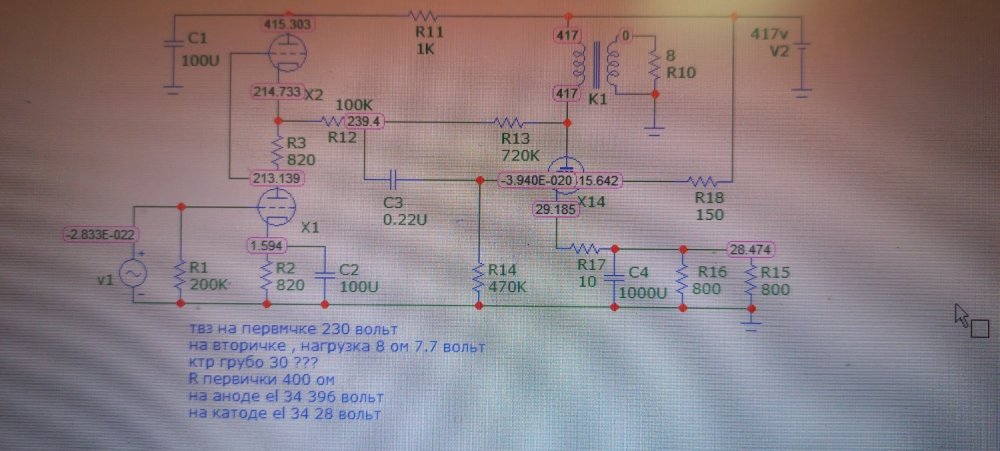

Схему полностью срисовал в симулятор,  реальные напряжения практически сошлись , кроме напряжения на аноде ел34,  но тут понятно , в симуляторе твз первичка 0ом , а в реале сопротивление первички 400 ом .

Параметры твз , те что измерил ( кроме индуктивности) текстом под схемой.

Прошу совета как улучшить звучание не меняя моточных изделий , и оставить две октальные лампы на канал .

Сами лампы можно заменить на что то другое октальное , главное доступные

Требуемая мощность вата 4 на канал , сейчас до клипинга 6.8 вольт на 8 ом , это 5.5 ват фактически .

[Константин]

Запитать нормально 2ю сетку. На ней сейчас больше, чем на аноде. Нужен нормальный делитель с емкостью на катод. Ориентируйтесь на 320-330В. 6н9с лучше впараллель, последовательный резистор R12 убрать.

[Kutun]

Да , на 2й сетке больше чем на аноде .

Если r12  убрать , то от r13 толку не будет , уйдёт параллельная оос .

Искажения вырастут ведь ещё?

Там и так очень высокая 3я гармоника .

Исходя из данных твз что под схемой , приведенка при нагрузке 8 ом  получается около 7 ком ?

Верно ?

Надо наверное сравнить спектр с выхода драйвера , с спектром на выходе твз .

[Stan Marsh]

Я бы параллельную ООС убрал, и кинул общую со вторички ТВЗ в катод первой лампы.

[Kutun]

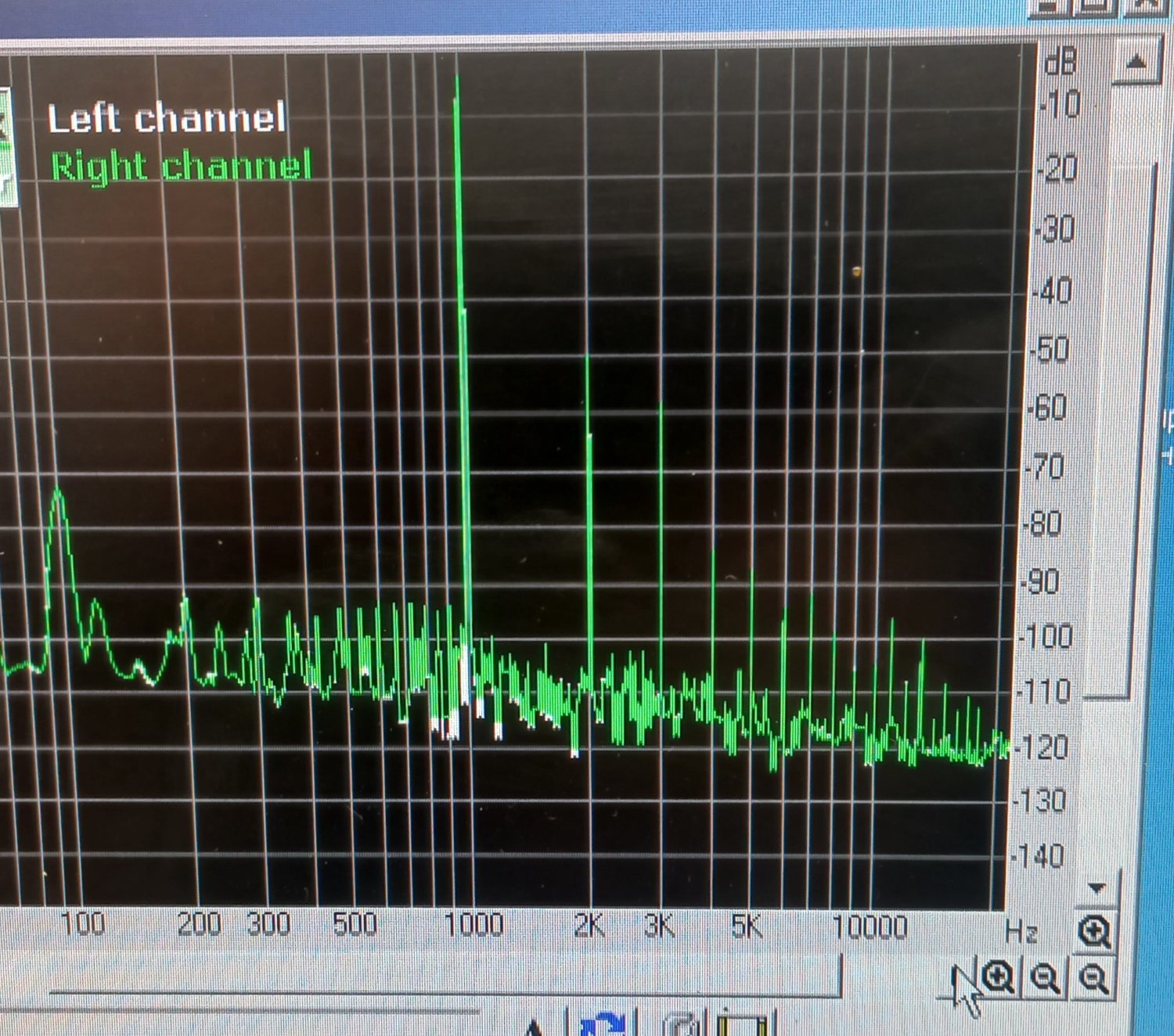

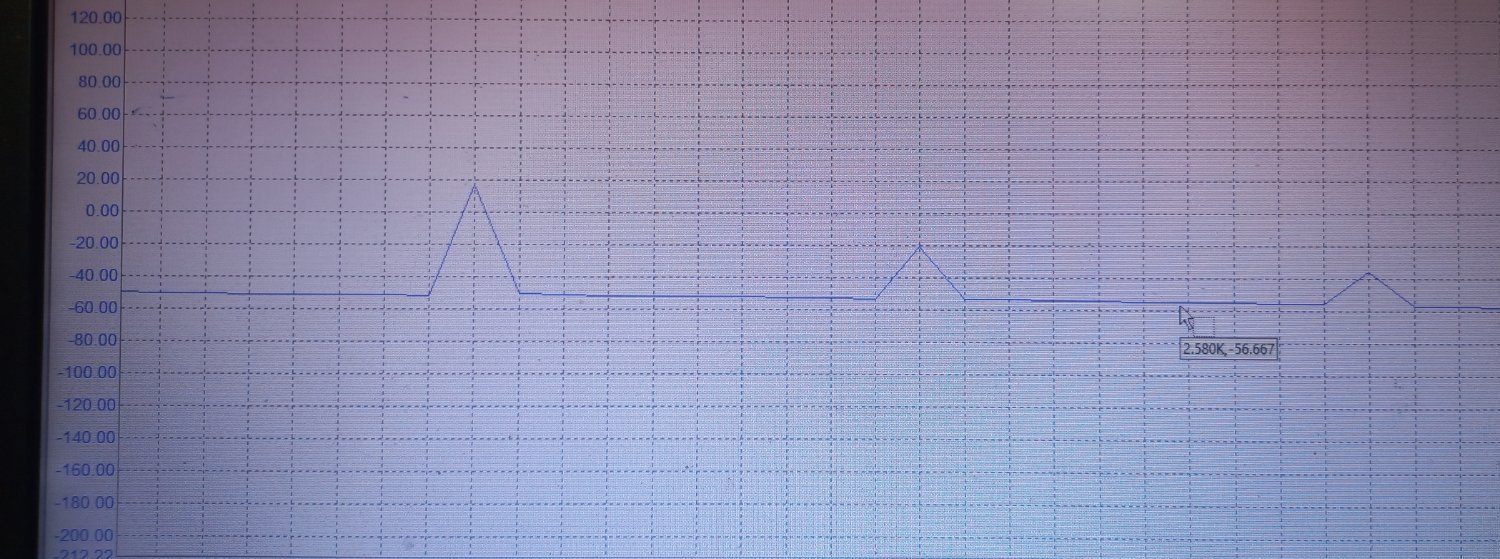

Если сравнить спектр в реальности с спектром в симуляторе , то в реале 3я ниже 2й на 10дб всего , а в симуляторе 3я ниже 2й на 20 дБ.

Я так понимаю жёсткое звучание из за высокой 3й гармоники ?

С 2й сеткой я Вас понял , сегодня выполню эту рекомендацию и доложусь.

Только как обычно у меня это будет только после 23 часов по мск

[Климентий]

Я бы сделал так...

[Stan Marsh]

2 минуты назад, Kutun сказал:

жёсткое звучание из за высокой 3й гармоники ?

Сомнительно, она не так слышится.

[Kutun]

Только что, Stan Marsh сказал:

Я бы параллельную ООС убрал, и кинул общую со вторички ТВЗ в катод первой лампы.

На ваш ух общая лучше чем параллельная?

6н9с может тогда на 6н8с заменить ?

Общая ос не будет такая глубокая как сейчас параллельная?



[Kutun]

6 минут назад, Stan Marsh сказал:

Сомнительно, она не так слышится.

Аудио ролик если записать пару минутный ?

Есть смысл ?

[Kutun]

Климентий , в варианте вами предложенном твз 2.5 ком приведенка , а у твз текущего около 7 ком , или я не правильно считаю ?

Ктр х Ктр х R нагрузки = приведенное . Или не правильно?

[Stan Marsh]

17 минут назад, Kutun сказал:

На ваш ух общая лучше чем параллельная?



Пожалуй.



12 минут назад, Kutun сказал:



Ктр х Ктр х R нагрузки = приведенное . Или не правильно?

Правильно. И даже больше, где-то процентов на 10.

[Kutun]

Так тогда менять 9с на 8с ?

Ведь на 9с кус бешеный , и это сделано ради параллельной ос , правильно понимаю ?

[Kutun]

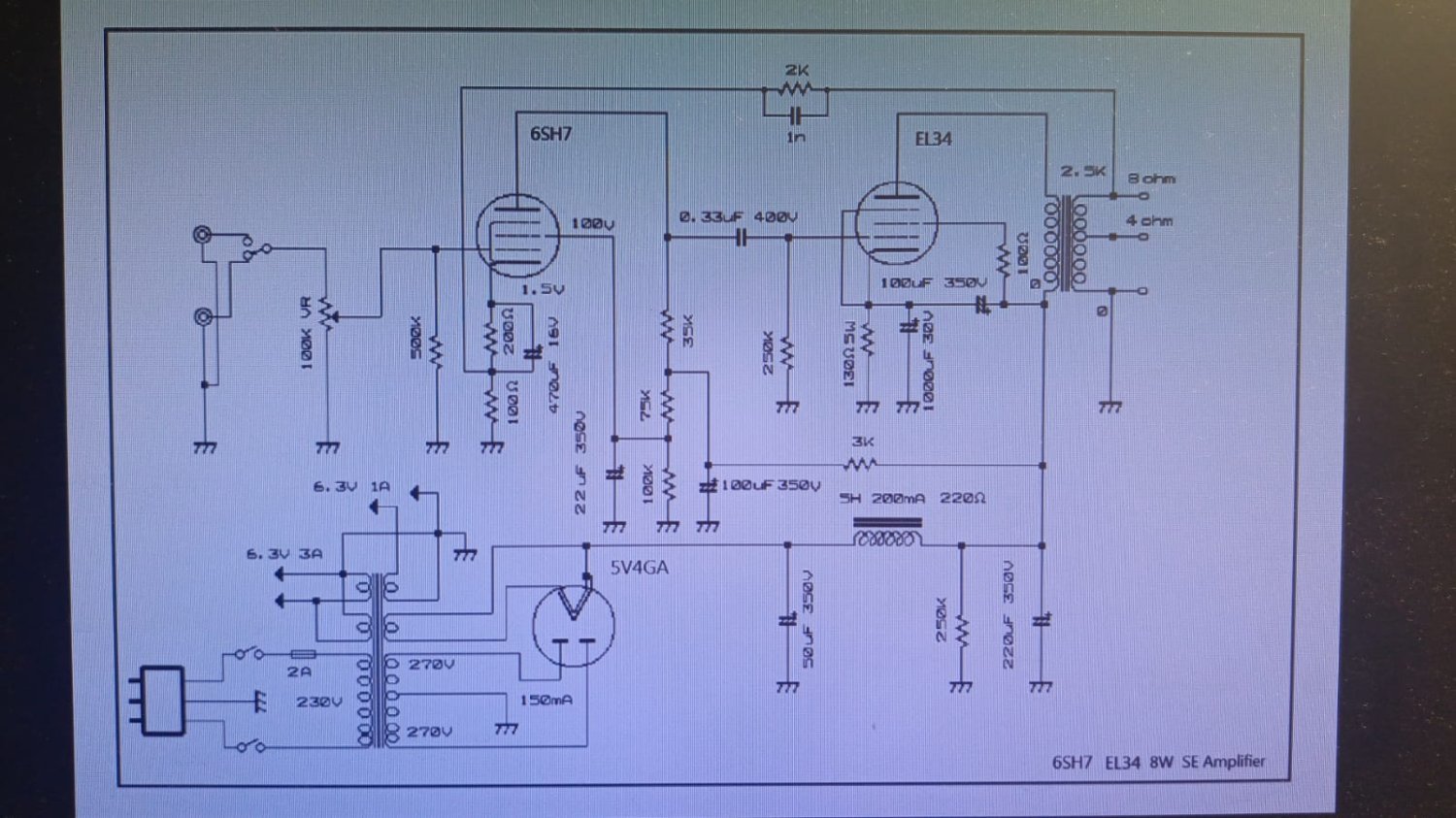

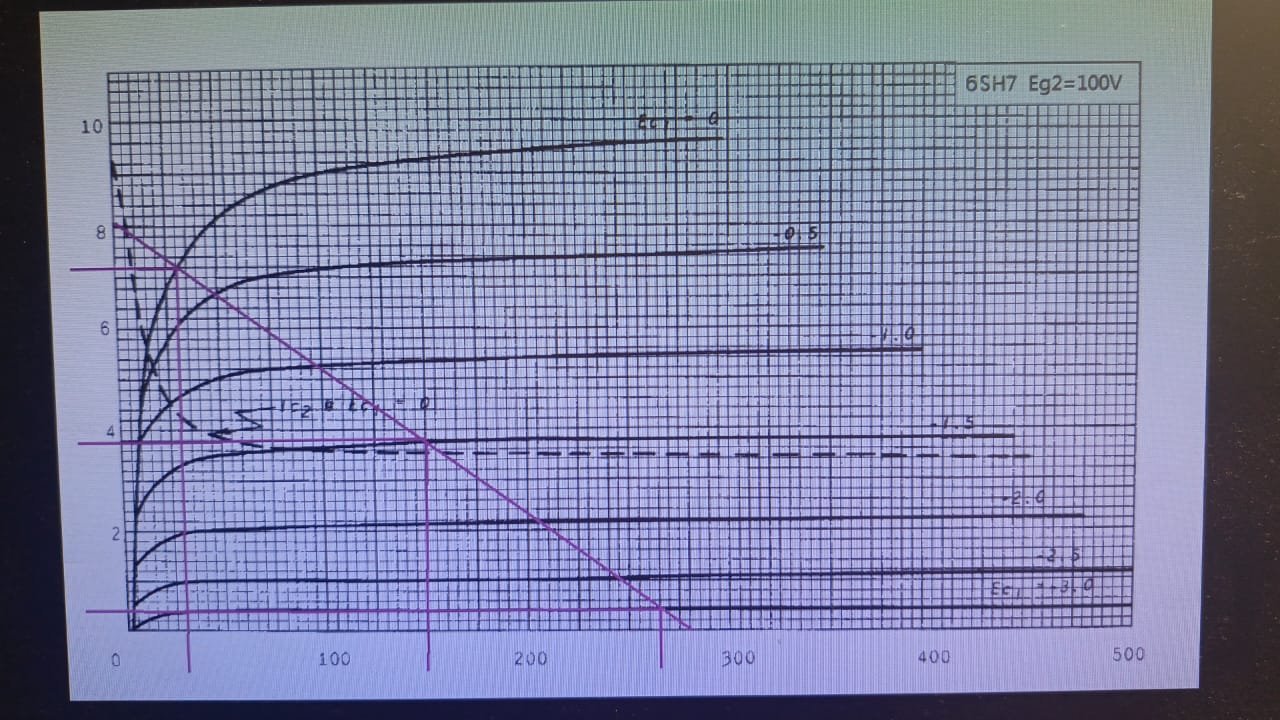

А 6sh7  это наша 6ж4 ?

[Stan Marsh]

1 минуту назад, Kutun сказал:

Так тогда менять 9с на 8с ?

Не надо. Сколько надо выходному каскаду для полной раскачки? Вольт тридцать? Чувствительность со входа нужна порядка одного вольта, значит предкаскад должен усиливать раз в тридцать-сорок, да и на ООС что-то нужно. 6Н8С тут точно мимо.

[Stan Marsh]

20 минут назад, Kutun сказал:

А 6sh7  это наша 6ж4 ?

6Ж8, скорее.

[Dolboyacher]

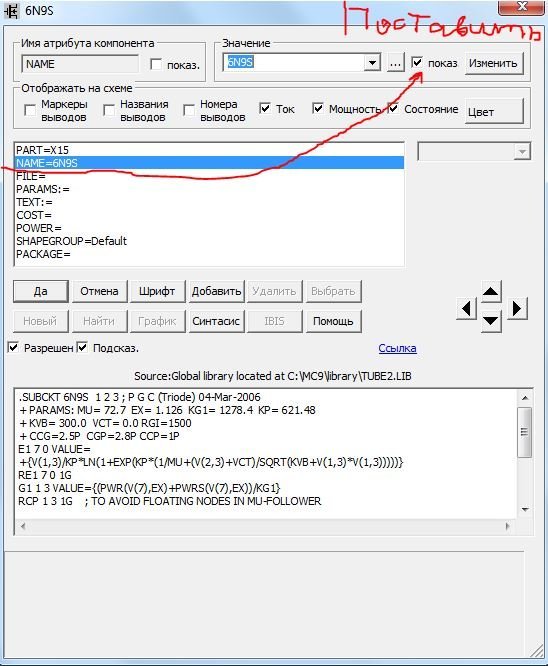

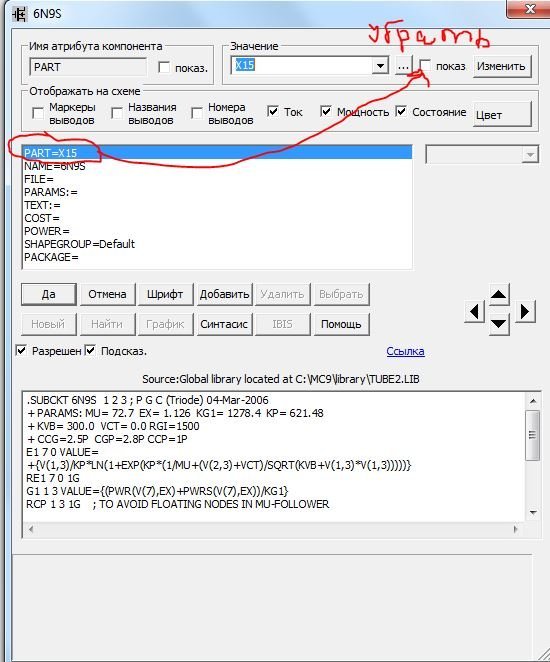

Kutun, небольшой совет, если позволите. Для более качественной картинки, лучше не снимать на телефон экран монитора, а использовать встроенное в ОС приложение "Ножницы". Для отображения названия модели лампы в микрокапе, нужно снять одну галку и поставить другую, как на картринках ниже. Всё это может помочь в понимании Ваших схем. Если всё это Вам известно, тогда, извините, что влез.

[ВКН]

7к для ЕЛ34? Это специально для жесткого звучания?

[Kutun]

Нет , не знал .

Спасибо

Я пока только осваиваю этот симулятор .

Если ещё покажете где эти ножницы , вообще отлично будет.



[Dolboyacher]

Самое простое, ткнуть в кнопку Виндовс в левом нижнем углу и в строке ПОИСК набрать слово НОЖНИЦЫ, винда сама его предложит. А так, кнопка виндовс - все программы - стандартные - ножницы. Если WIN10, 11, то строка поиска встроена в нижнюю панель

[Kutun]

3 минуты назад, ВКН сказал:

7к для ЕЛ34? Это специально для жесткого звучания?

7к это то что я намерил на твз в этом усилителе , хотя на дне его надпись 5к .

Как измерял веше написал , может и не правильно .

На отключением твз от схемы на первичку подал 230 вольт , вторичку нагрузки на 8 ом и измерил напряжение  получил 7.7 вольт .

230÷7.7 =29.87 ( округлил до 30)

30×30 ×8 ( r нагрузки) =7200 ом , округлил до 7 ком .

[Kutun]

2 минуты назад, Dolboyacher сказал:

Самое простое, ткнуть в кнопку Виндовс в левом нижнем углу и в строке ПОИСК набрать слово НОЖНИЦЫ, винда сама его предложит. А так, кнопка виндовс - все программы - стандартные - ножницы

А , понял вас , я думал в самом симуляторе .

Ещё раз спасибо .

[ВКН]

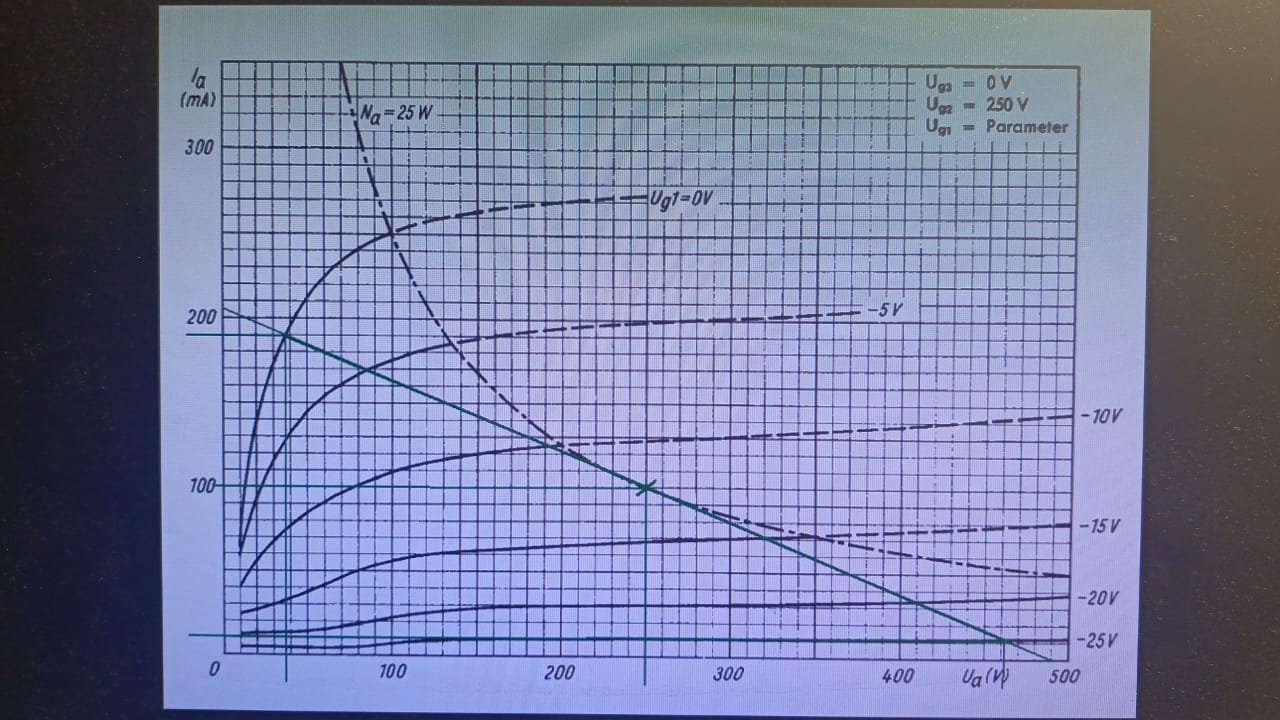

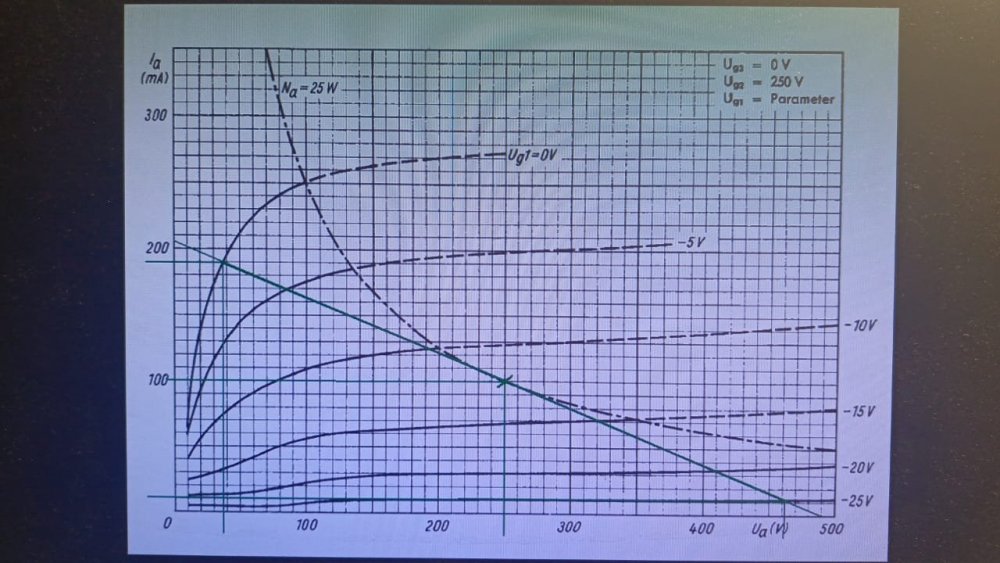

Для ЕЛ34 следует применить 2-2,5к.

[Kutun]

И в пентодном включении ?

Так же 2.5 к ?

[Kutun]

5 минут назад, ВКН сказал:

Для ЕЛ34 следует применить 2-2,5к.

Выходит без замены твз нечего ловить ?

[ВКН]

Попробовать 6ф6с с подгонккой режима. Примерно 3 ватта.

Да и 400 ом постоянному току - явно не для ЕЛ34.
