51 минуту назад, Stan Marsh сказал:

Не надо. Сколько надо выходному каскаду для полной раскачки? Вольт тридцать? Чувствительность со входа нужна порядка одного вольта, значит предкаскад должен усиливать раз в тридцать-сорок

Так ел34 в пентодном включении.

В текущей схеме , при выходе с твз 7 вольт , на 1й сетке ел34 те же почти 7 вольт , при входном на сетке 6н9с 0.8 вольт .

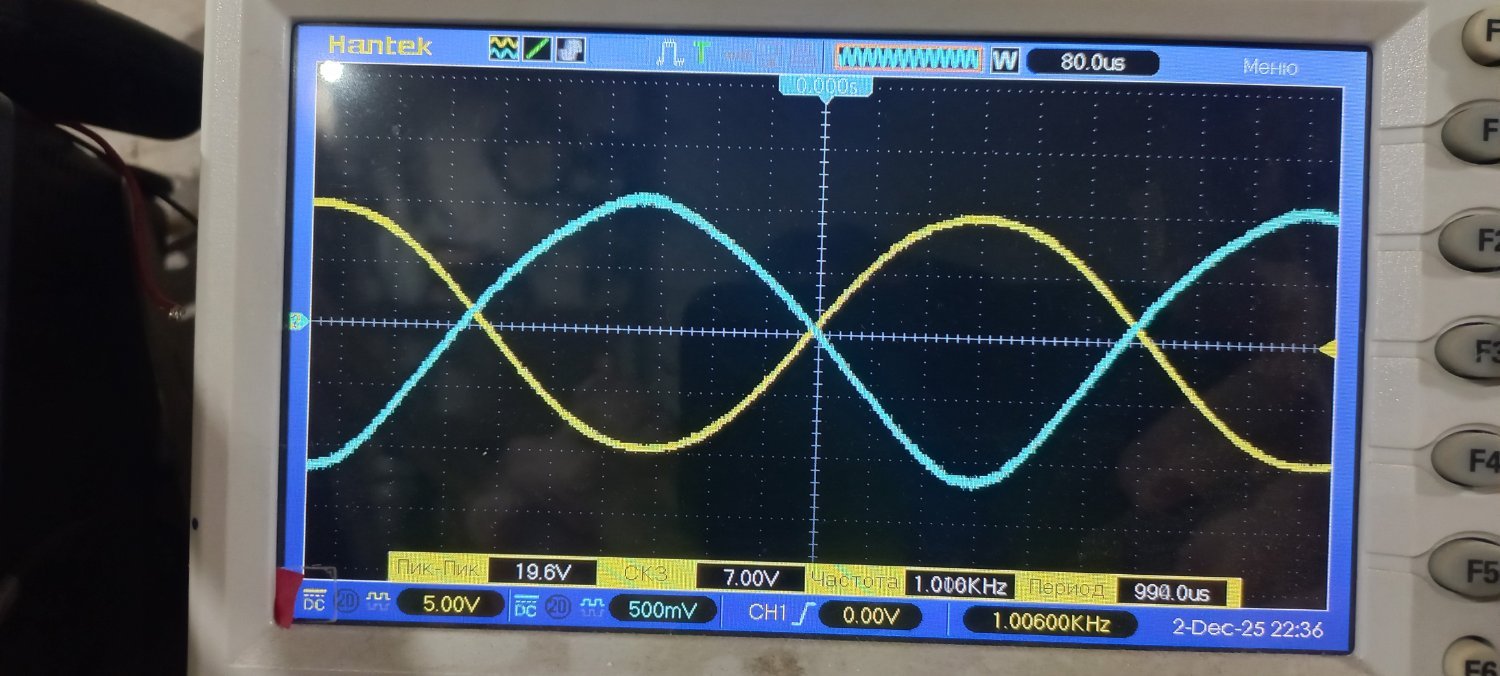

Жёлтый график это с твз выход , синий на 1й сетке ел34.

Правда мне форма синего графика не нравиться , это я так понимаю действие параллельной ос


  • Replies 179
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ВКН
ВКН

Болею. На скорую руку прикинул. Не указаны анодные кондеры. И резистор ООС.

Евлампий 2
Евлампий 2

Не соглашаюсь. Сейчас гоняю двухтактный макет, играет интересно. Со скоростью и драйвом всё более чем в порядке, но смена кенотрона слышна не хуже, чем смена драйверной лампы. А драйвер оформлен так,

ВКН
ВКН

У торов большая площадь соприкосновения обмоток. Емкость пропорциональна этой площади и напряжению. Если с низковольтными обмотками все еще не так плохо, то анодные  (одна, которая поверх сетевой) при

Posted Images

Kutun Proficient

Kutun

Posted
  • Author
Posted
13 минут назад, ВКН сказал:

Попробовать 6ф6с с подгонккой режима. Примерно 3 ватта.

Да и 400 ом постоянному току - явно не для ЕЛ34.

Есть их коробка , как и 6п6с.

7 ком будет более оптимально для 6ф6с в пентодном включении.

Я правильно Вас понял ?

ВКН Local

ВКН

Posted
Posted
11 минут назад, Kutun сказал:



7 ком будет более оптимально для 6ф6с в пентодном включении.

Я правильно Вас понял ?

Именно.

CHEL_EV Proficient

CHEL_EV

Posted
Posted

Если српп уберёте, и включите 6Н9С в резистивном каскаде, то третья гармоника должна стать пониже.

Там ни как нельзя перекомутировать трансформатор? Только одна выходная обмотка?

Kutun Proficient

Kutun

Posted
  • Author
Posted

К сожалению вообще не как , он залит,  дербанить не буду пытаться,  убью с большой долей вероятности

Kutun Proficient

Kutun

Posted
  • Author
Posted
2 минуты назад, Stan Marsh сказал:

Но без UL, разумеется.

При том же питающем 420 что сейчас есть ?

Kutun Proficient

Kutun

Posted
  • Author
Posted

Была тема , где 6н7с к ел34 обсуждалась .

6ж8 есть , но китай , хотя на пробу и Китай пойдёт,  не так ли ?

Или поискать купить наши 6ж8 ?

Константин Proficient

Константин

Posted
Posted

По твз недоглядел), при таком приведенном самый простой вариант, перевести елку в триод и убрать ос и дурацкий резистор в 100к. Омическое по первичке, конечно атас, но это меньшее из зол. Либо, как предлдложил ВКН, 6ф6с, или если АС 4х омные 6п6с, в пентоде.

ВКН Local

ВКН

Posted
Posted

Недоглядели анодное. 6ф6с и 6п6с такое не выдержат.

А вот идея с переводом в триод ЕЛ34 - вариант.

По схеме ток анода примерно 70ма. Надо знать допустимый ток через трансформатор. Возможно он перемагничен и искажения возникают по ограничению индукции. Этого ни один симулятор не может предвидеть.

  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
14 минут назад, ВКН сказал:

Недоглядели анодное. 6ф6с и 6п6с такое не выдержат.

Общее большое напряжение позволяет сделать схему на прямых связях для 6Ф6С, на вскидку катодный резистор на 5.6к, српп входной каскад можно даже оставить

Kutun Proficient

Kutun

Posted
  • Author
Posted
22 минуты назад, ВКН сказал:



По схеме ток анода примерно 70ма. Надо знать допустимый ток через трансформатор. Возможно он перемагничен и искажения возникают по ограничению индукции. Этого ни один симулятор не может предвидеть.

Да вот как раз к этому и прихожу .

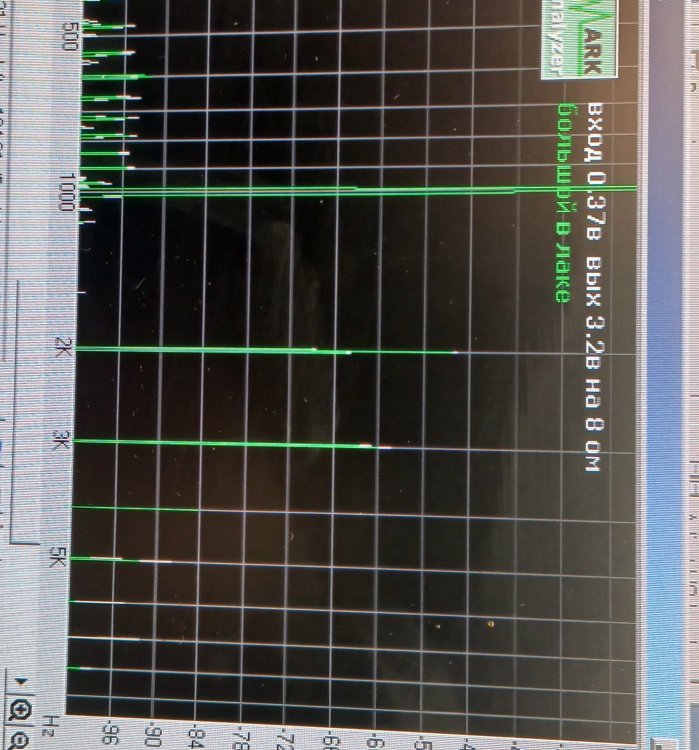

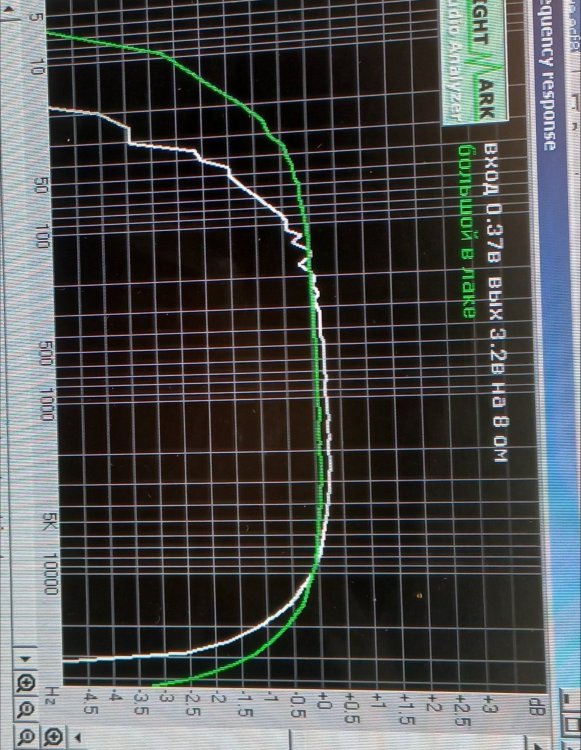

Удалил один катодный резистор у ел34,  стало 800 ом , да , спектр гармоник стал ещё хуже , но звук  уже не колючий.

Есть у меня пара выходников se , кажется 5к на 8 и 4 ом были , на осм 0.1 вроде бы .

Подкину вечером один , да сравню звук .

Так как твз там размером чуть больше твз1-9 по габаритам , с али эти твз , во всяком случае очень похожи .

Прям вот почти уверен что они с таким током в насыщении.

ВКН мои мысли подтверждает

Константин Proficient

Константин

Posted
Posted
49 минут назад, ВКН сказал:

Недоглядели анодное. 6ф6с и 6п6с такое не выдержат.

Убрать, не добавить. Можно радикально уменьшить емкость перед дросселем. Дроссель то хоть есть в БП изделия?

ВКН Local

ВКН

Posted
Posted
21 минуту назад, Kutun сказал:

твз там размером чуть больше твз1-9 по габаритам

Капец.

ОФФ. Принесли нам в мастерскую как-то стерео усилитель на 300б. Сделайте, чтоб играло. Тоже пляски с генератором и осц-фом. Хрень полная! Вскрыли колпаки выходников, а там тоже типа ТВЗ-1-9. Еле-еле в эти колпакт намотали выходники на Е96.

Усилитель был такой, с двумя большими круглыми индикаторами под углом на передней панели, выступающими за верхний ее край. Может кто найдет в сети.

Константин Proficient

Константин

Posted
Posted
48 минут назад, Kutun сказал:

чуть больше твз1-9 по габаритам

Для EL34 капец, однозначно, Константин прав. Рассматриваем 6ф6с с соответствующим анодным и убираем ужас перед ней.

Kutun Proficient

Kutun

Posted
  • Author
Posted
53 минуты назад, Константин сказал:

Убрать, не добавить. Можно радикально уменьшить емкость перед дросселем. Дроссель то хоть есть в БП изделия?

Есть.

Но бп на диодах , а не кенотронах

Kutun Proficient

Kutun

Posted
  • Author
Posted

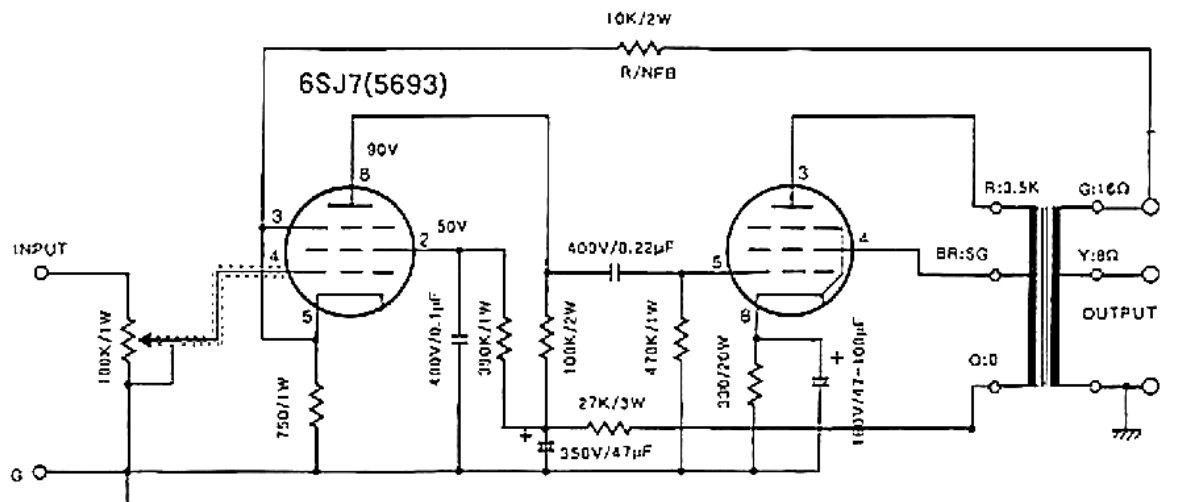

Может тогда действительно лофтин с 6ф6с , а в драйвере что ?

Или все таки 420 вольт для лофтина будет мало ?

Kutun Proficient

Kutun

Posted
  • Author
Posted

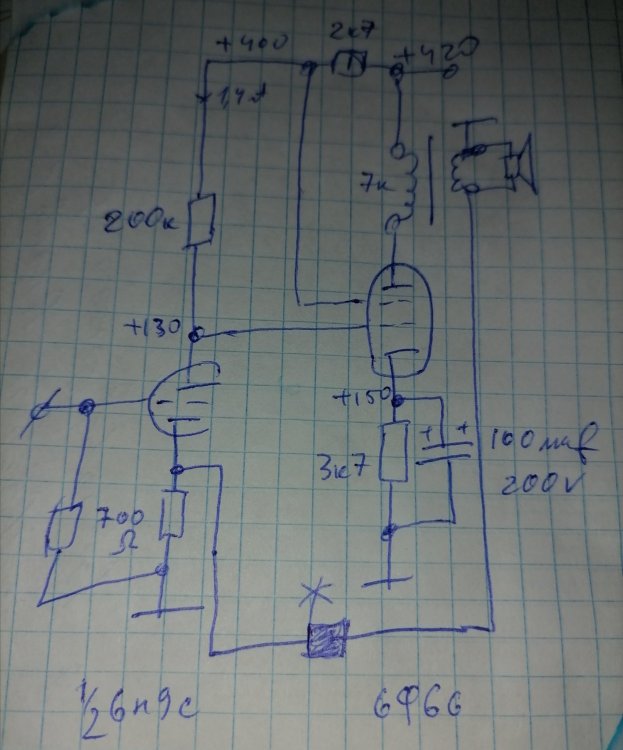

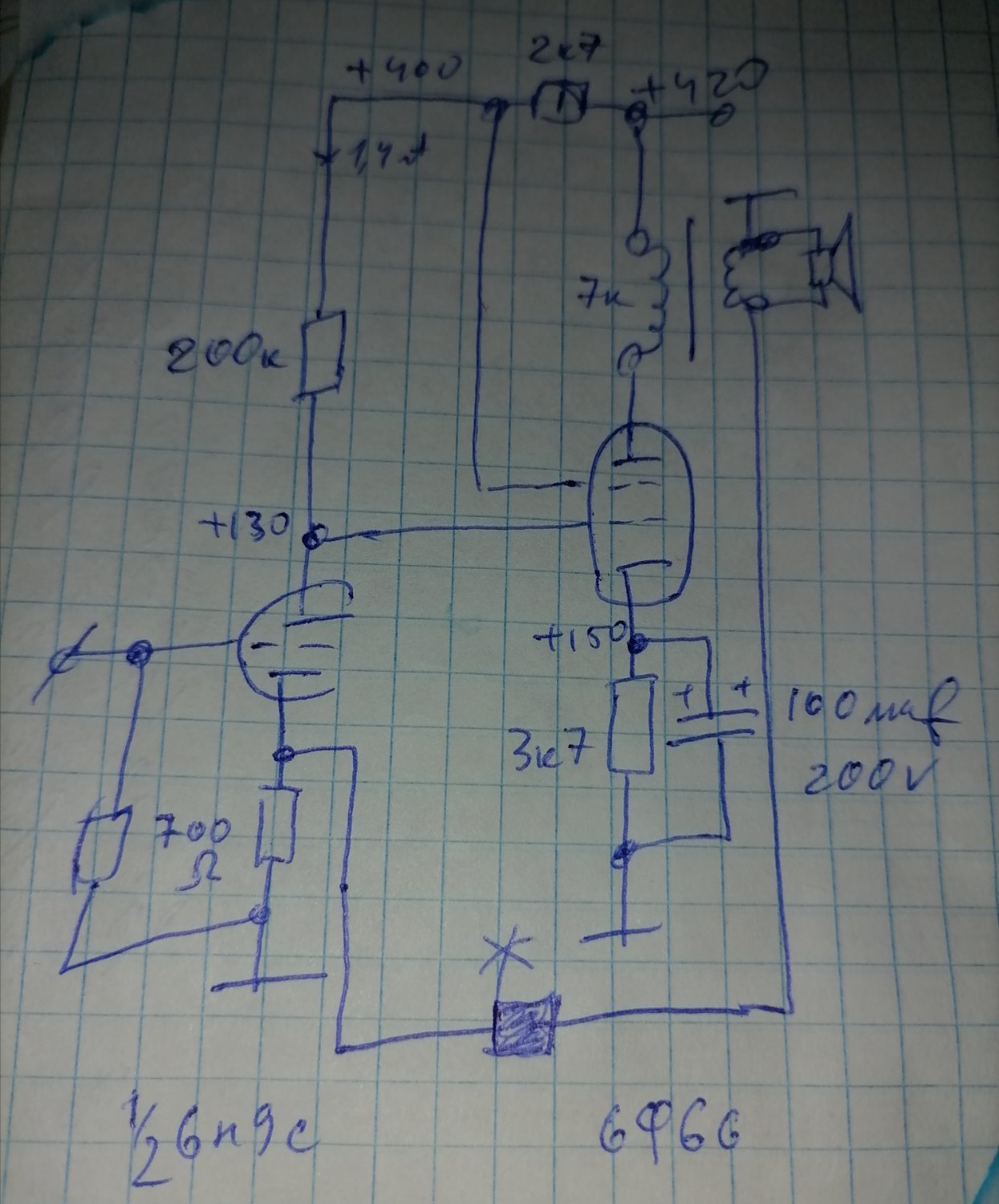

1 минуту назад, ВКН сказал:

Болею. На скорую руку прикинул. Не указаны анодные кондеры. И резистор ООС.


Спасибо,  и скорейшего выздоровления .

Dolboyacher Local

Dolboyacher

Posted
Posted

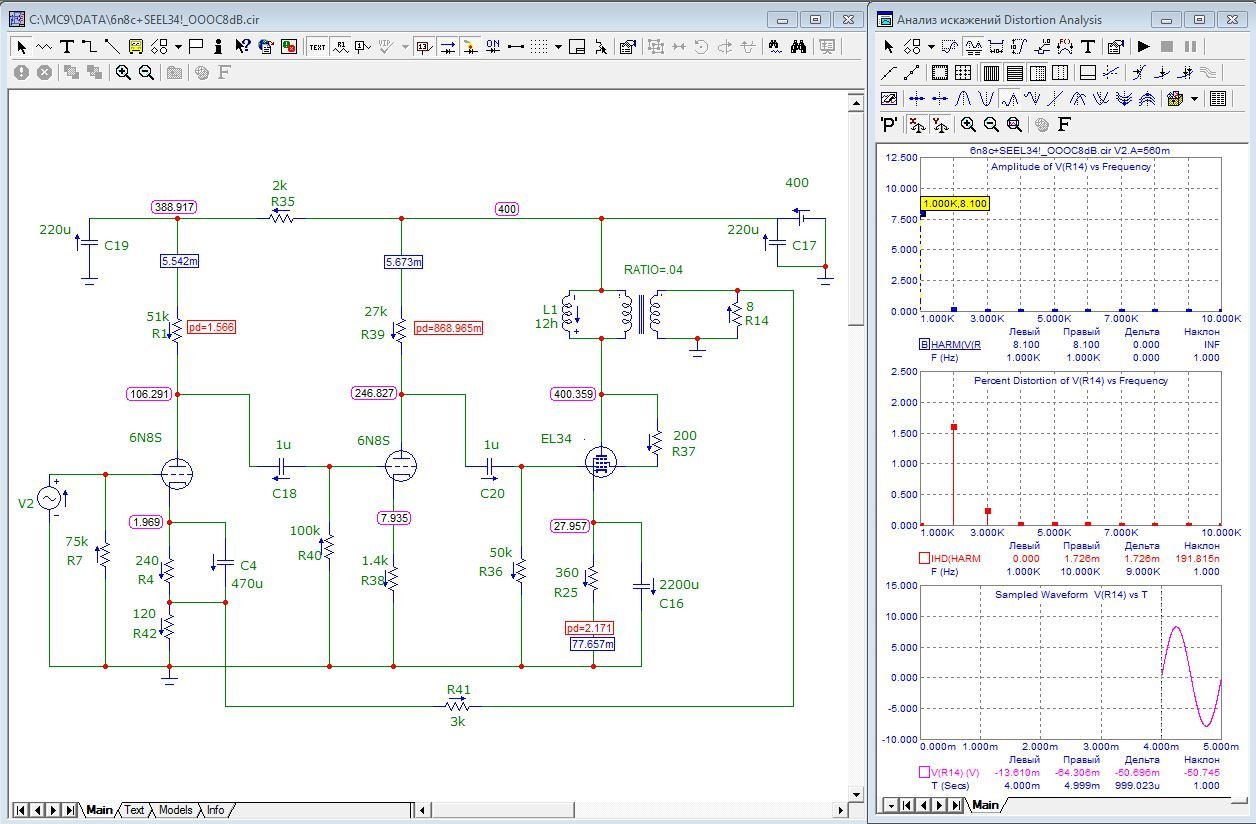

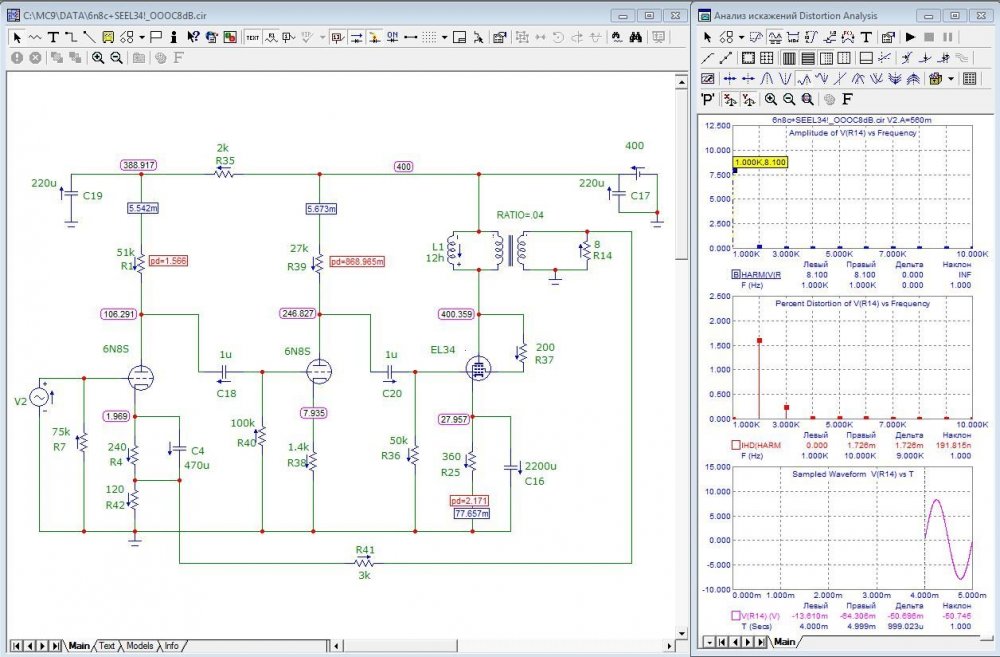

Завалялась такая схема 6н8с + EL34 в триоде с ОООС (-8dB). Так, лишь вариант, рыба. У Константина (ВКН) схема попроще, деталюшек меньше, со всеми вытекающми.


  • Like (+1) 1
