Recommended Posts

Posted

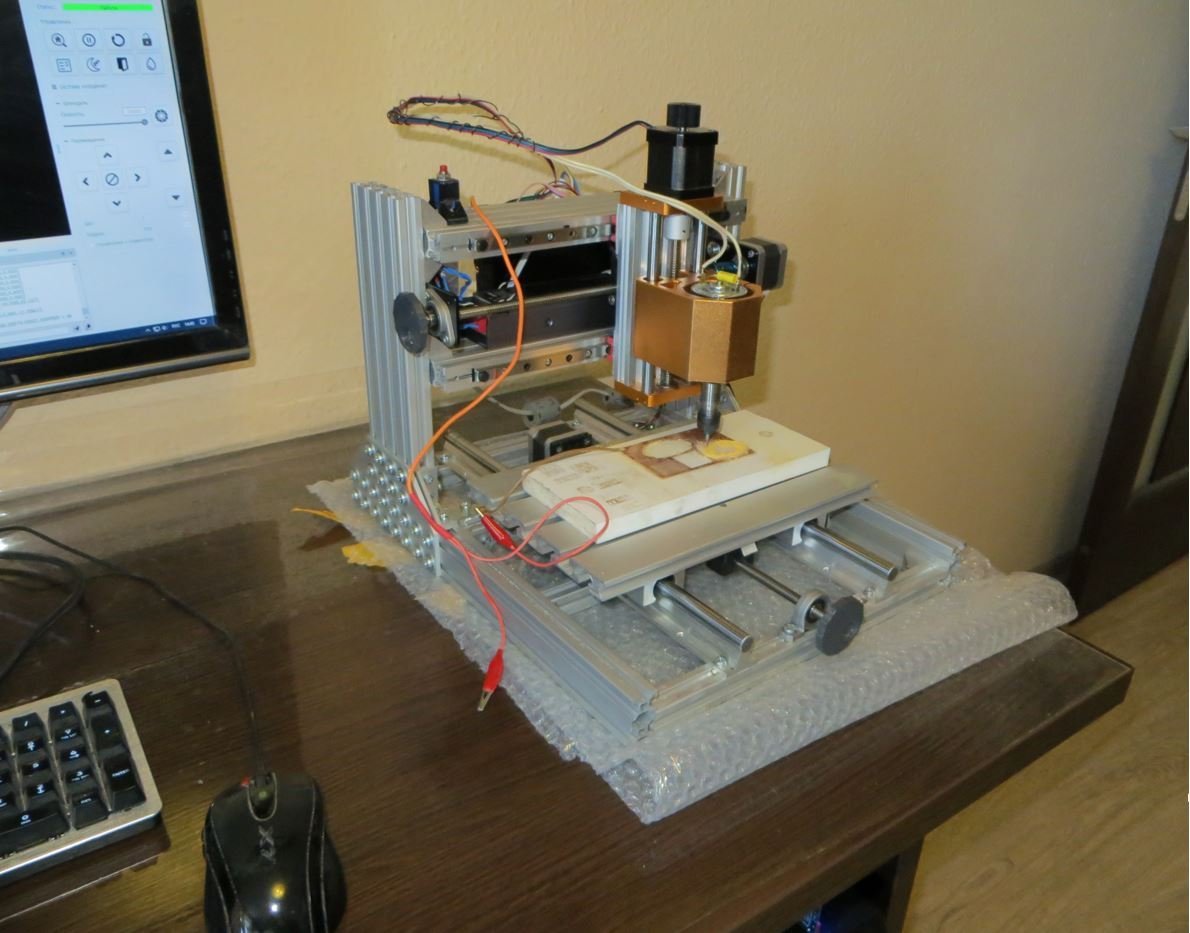

Уважаемые Форумчане, прощу, поделиться фото ваших ЧПУ фрезеров, используемых для фрезеровки печатных плат.

И фото основных узлов. Стартую новый проект по изготовлению ЧПУ фрезера.... Хотелось бы ознакомится с текущим удачным опытом в этом деле.

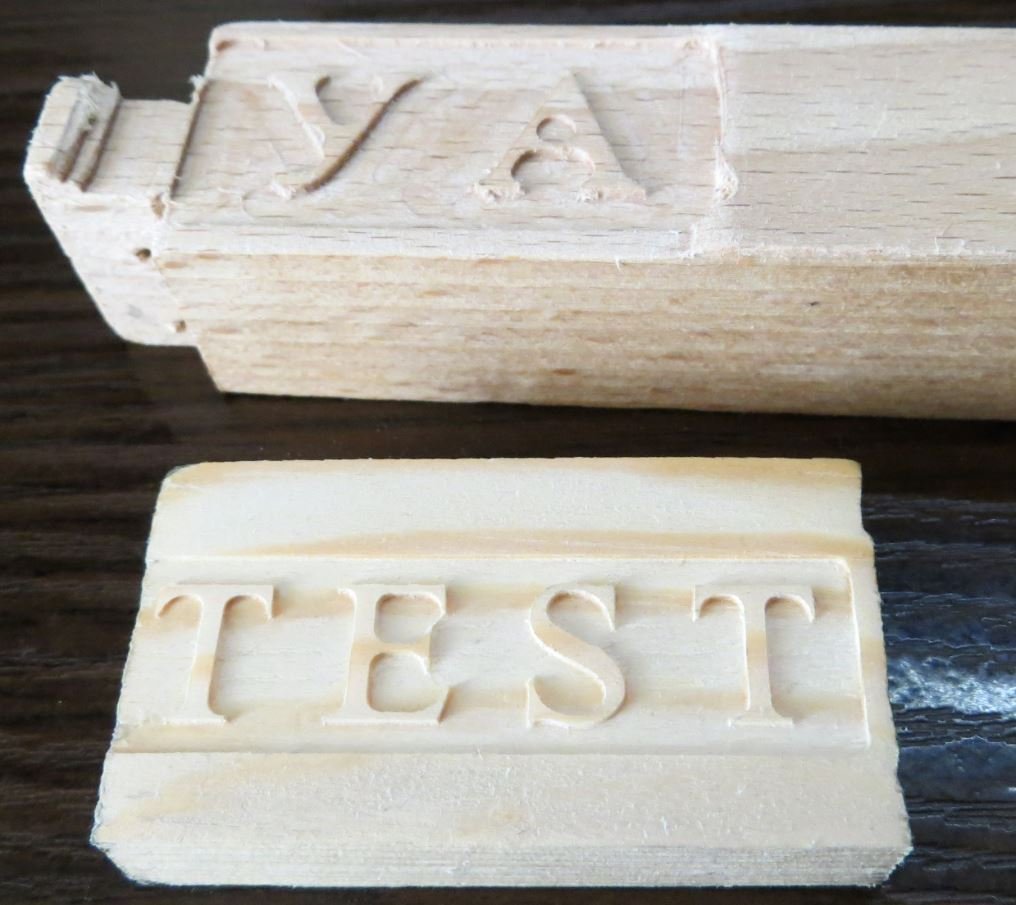

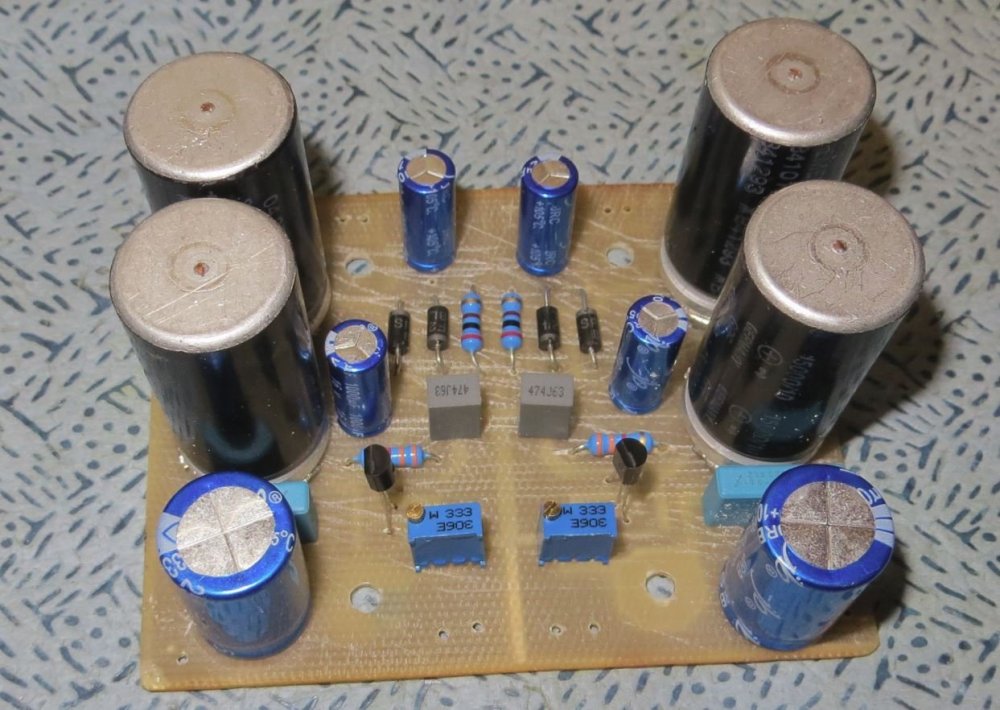

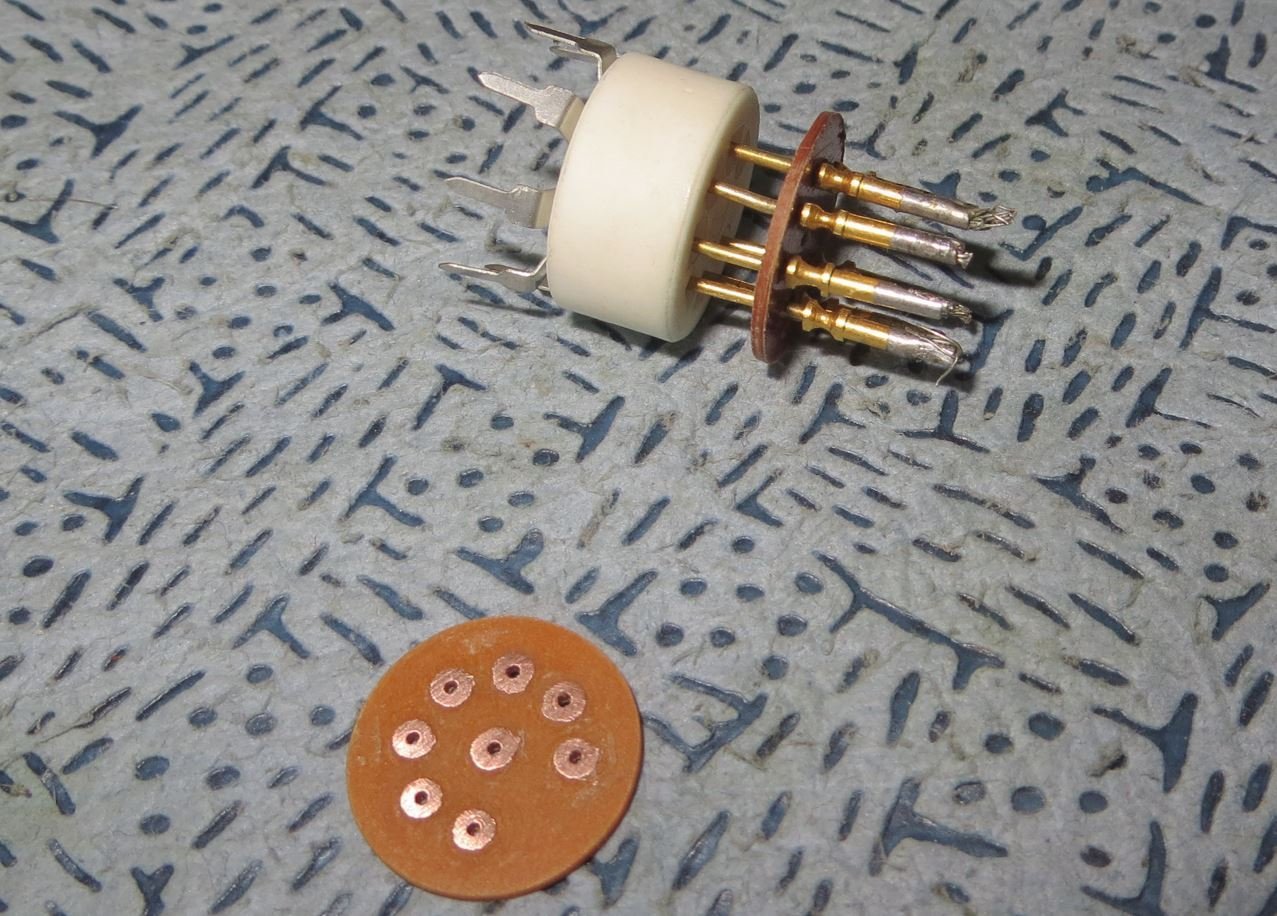

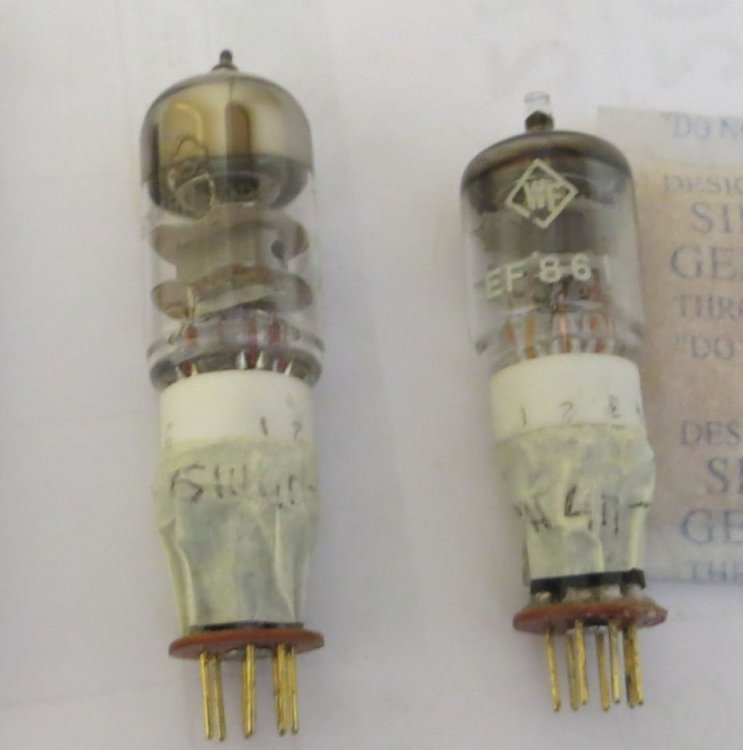

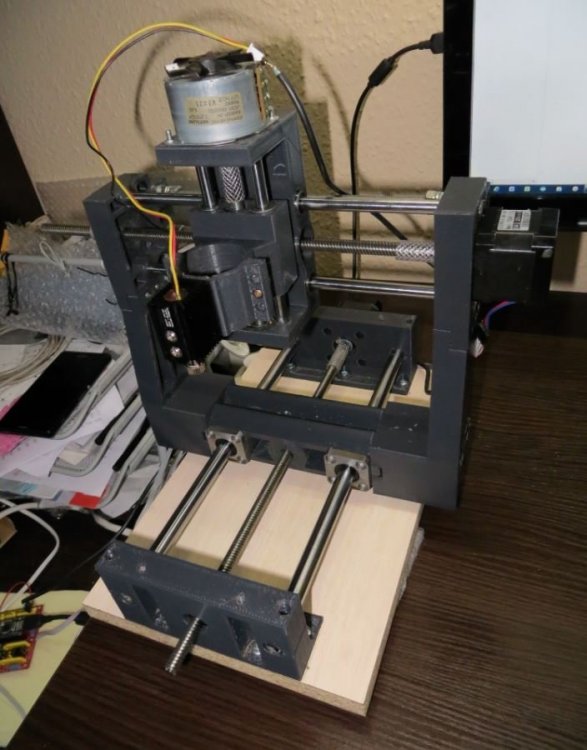

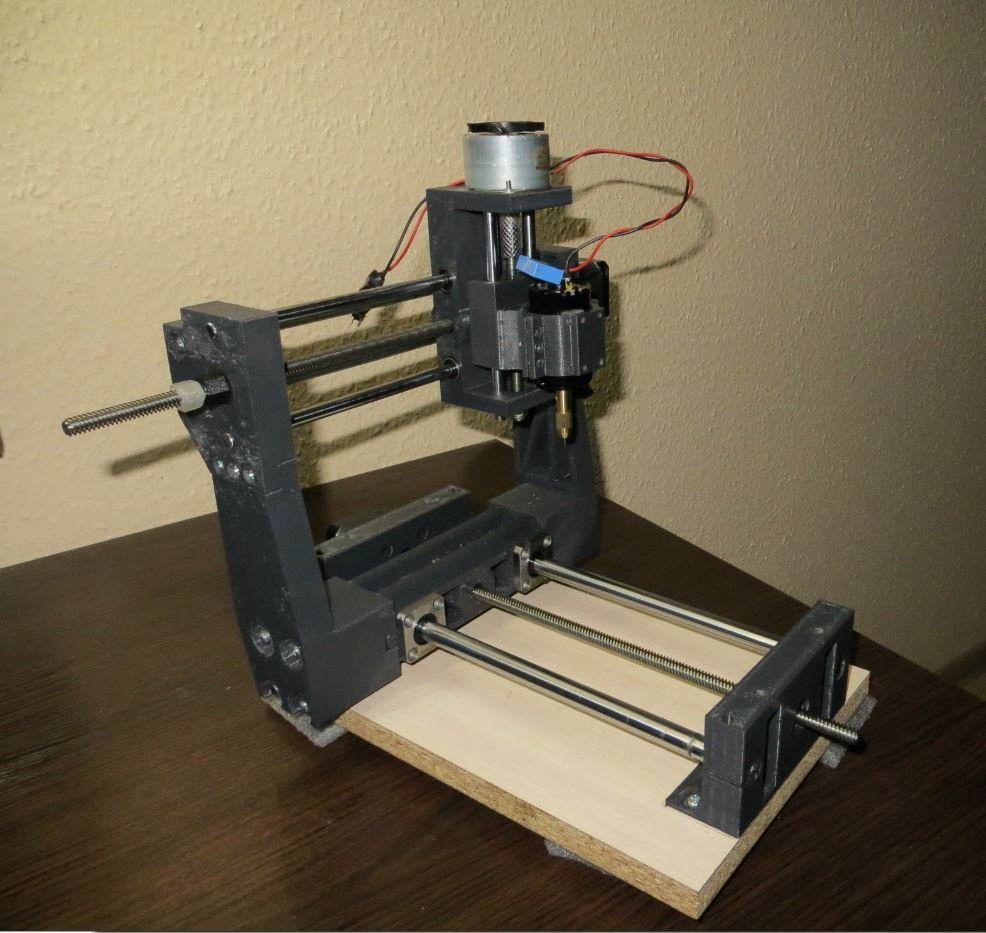

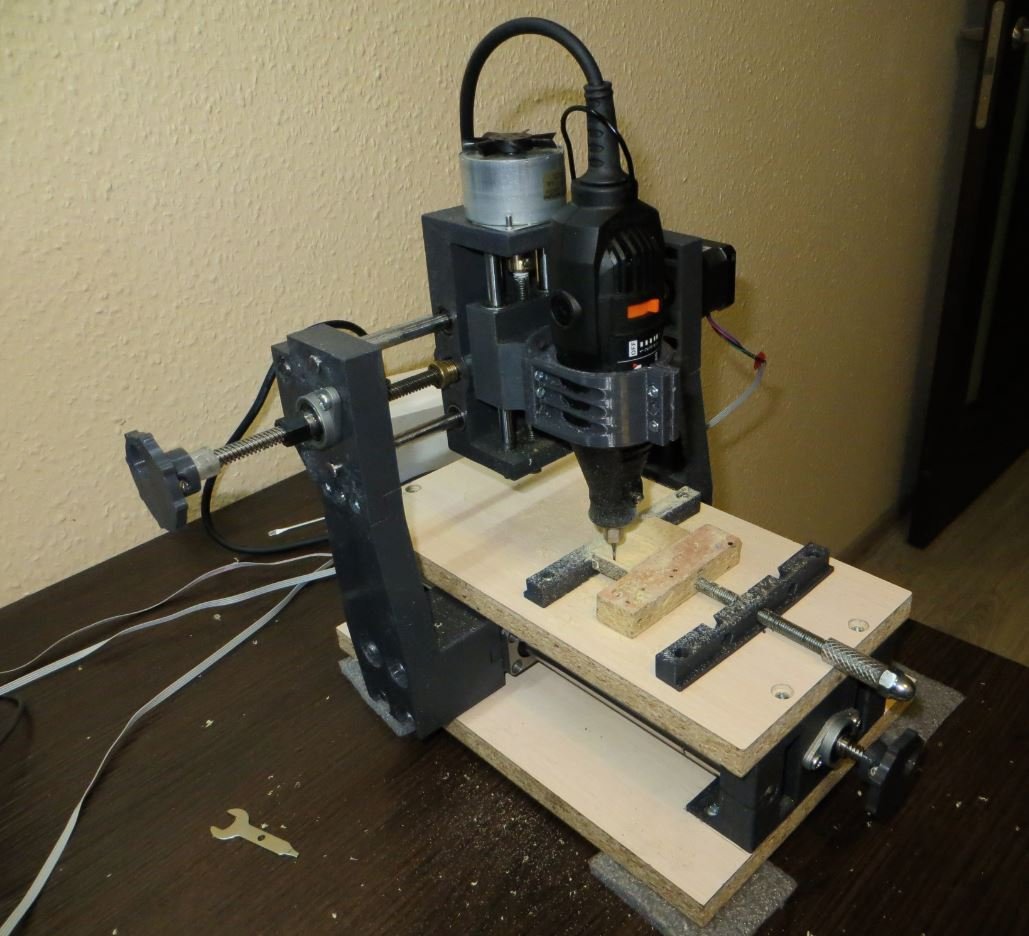

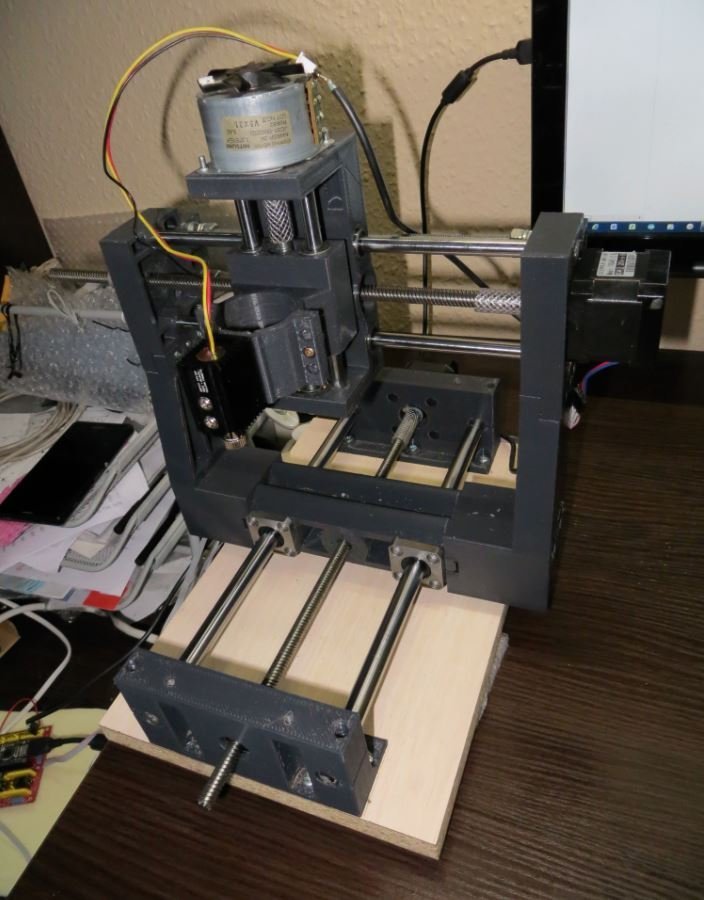

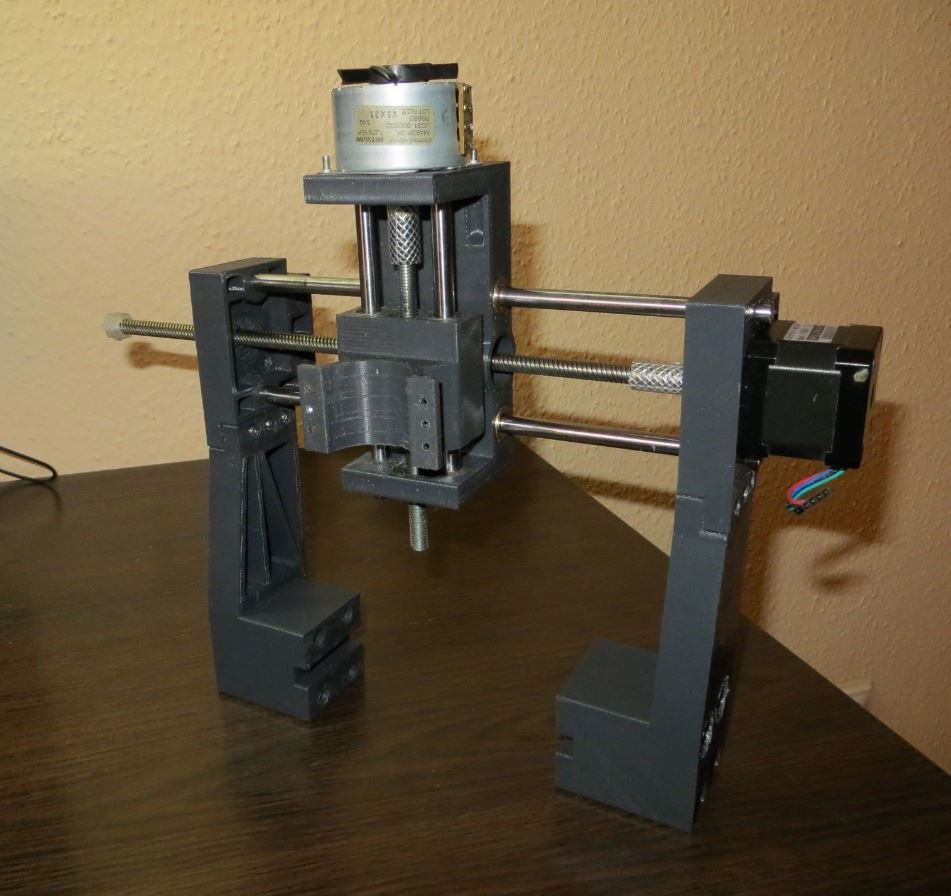

Мой текущий фрезер поизносился...... с 2020 года сборки. Настало время собрать новый.

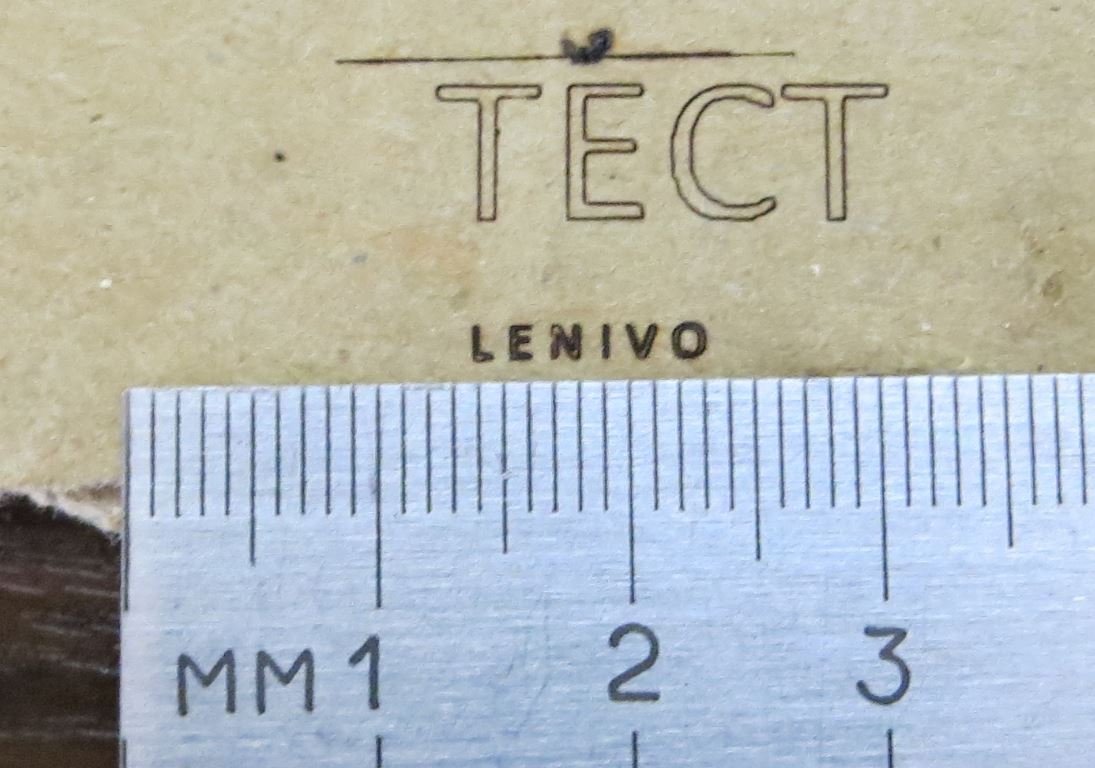

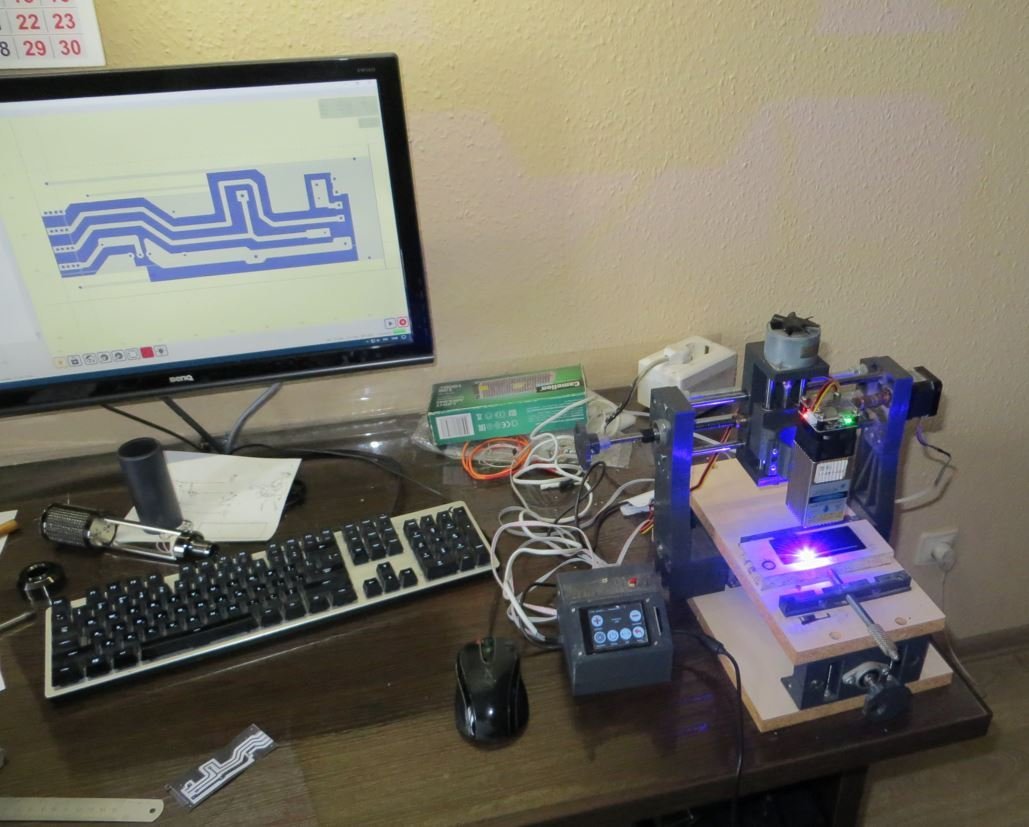

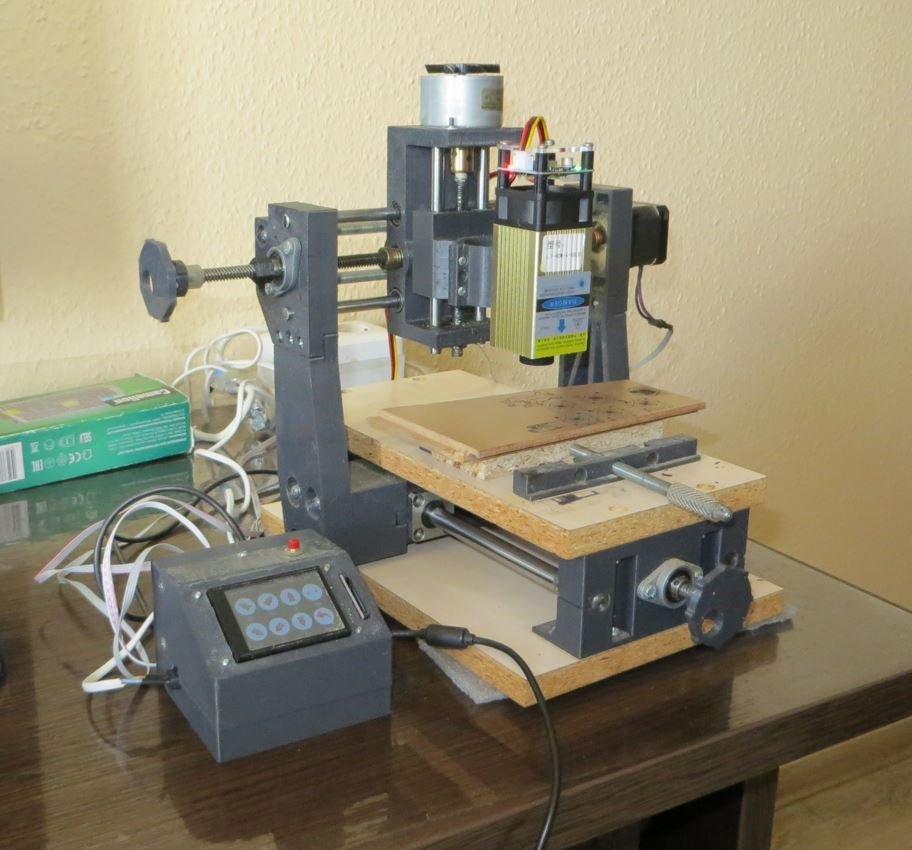

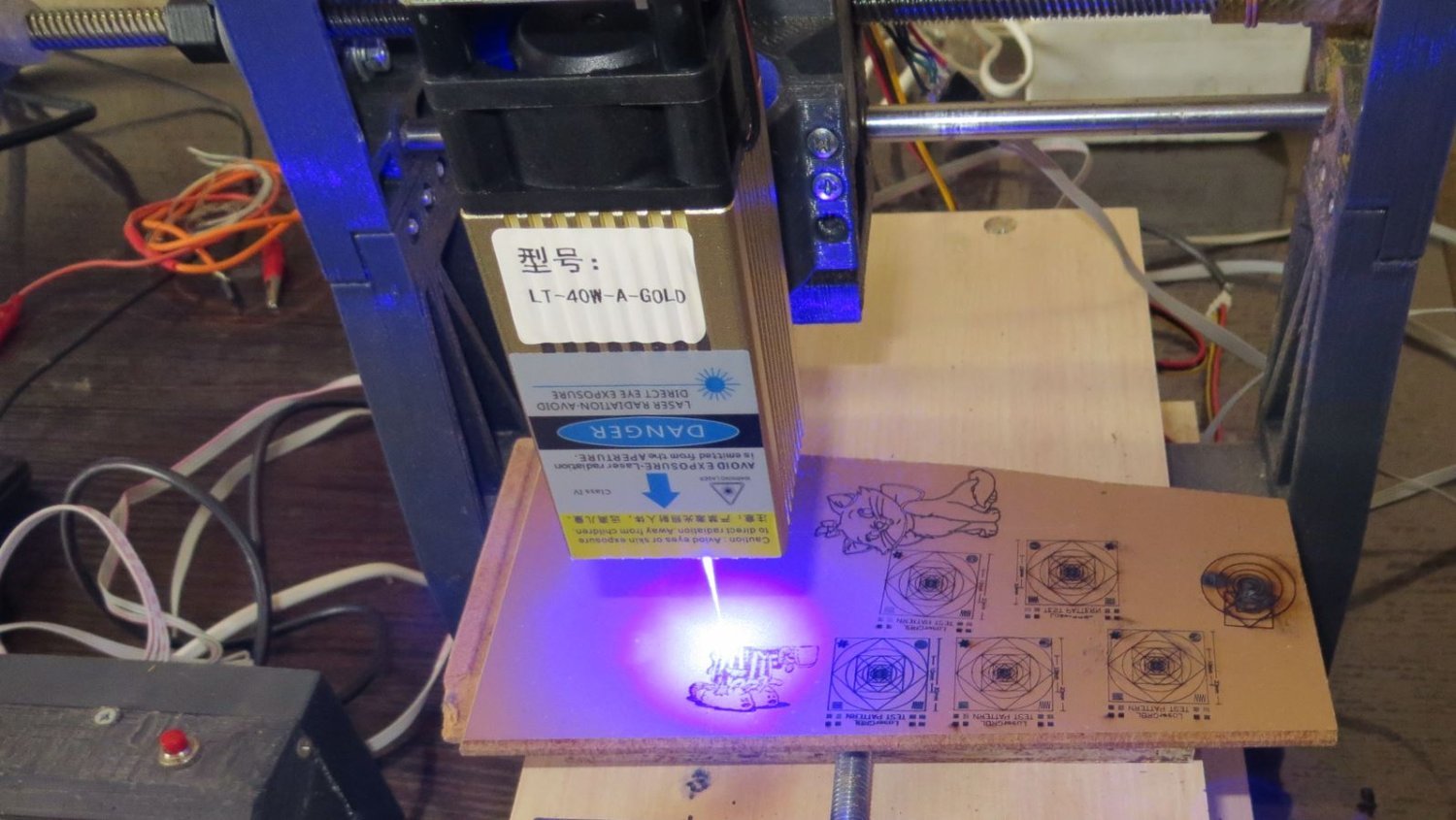

С лазерной насадкой- только только две платы сделал

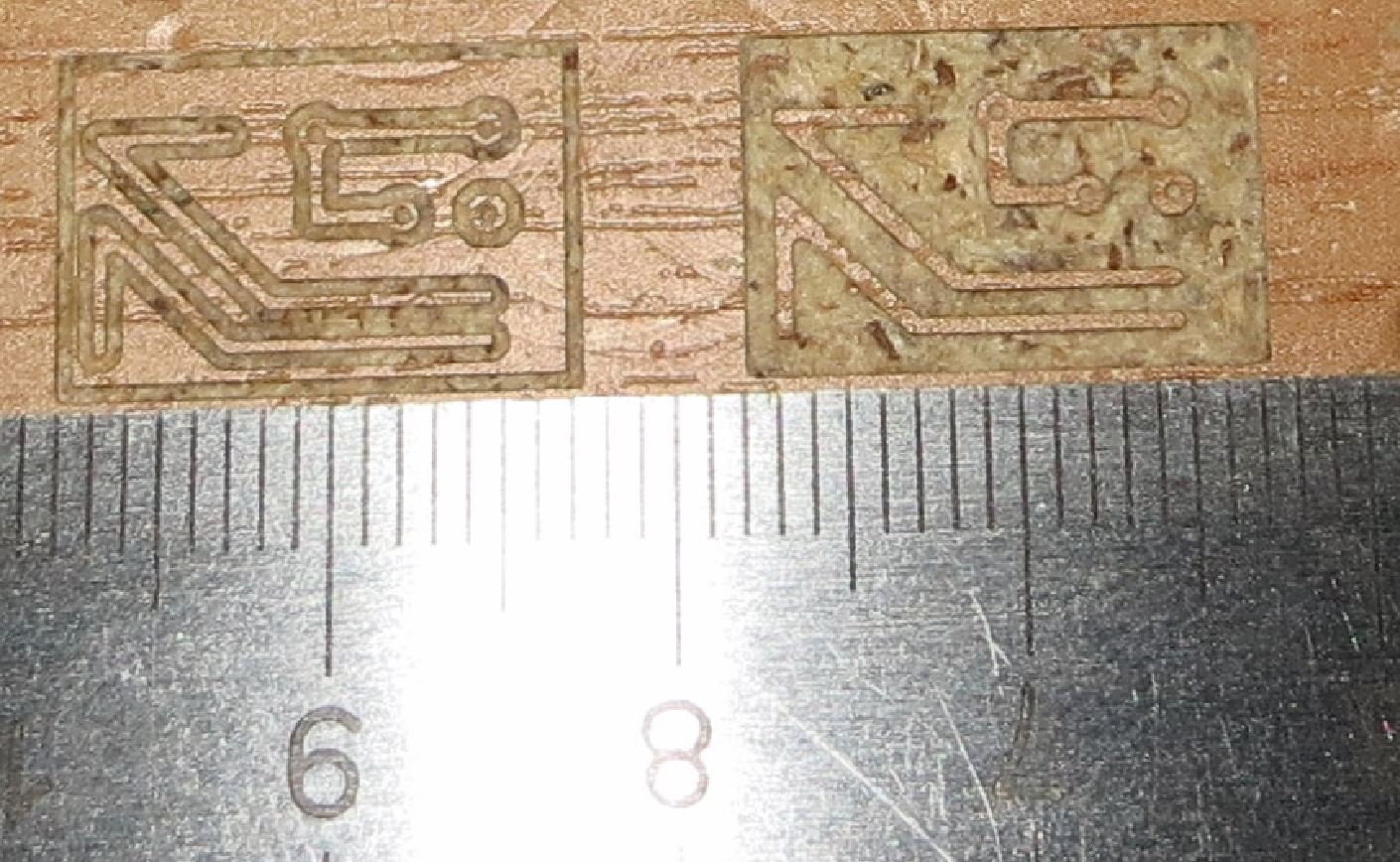

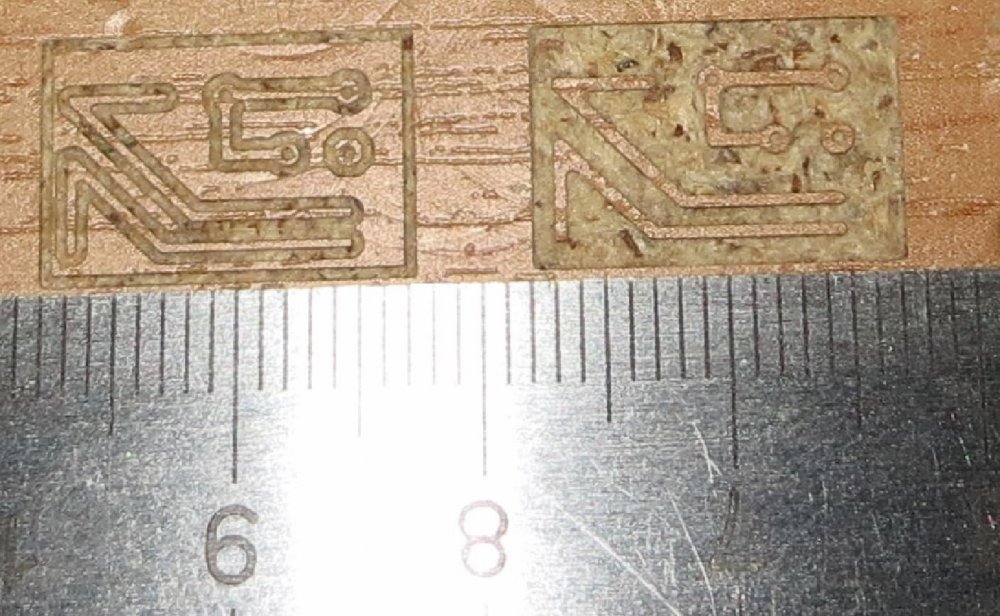

А вот фольгированный материал из-за износа направляющих перестал фрезеровать....















Лазерная головка 5 ватт 09 2025  1.JPG

Posted
12 минут назад, lenivo сказал:

С лазерной насадкой- только только две платы сделал

Простите, а вы платы чем покрываете, перед прожигом?

  • Like (+1) 1
Posted

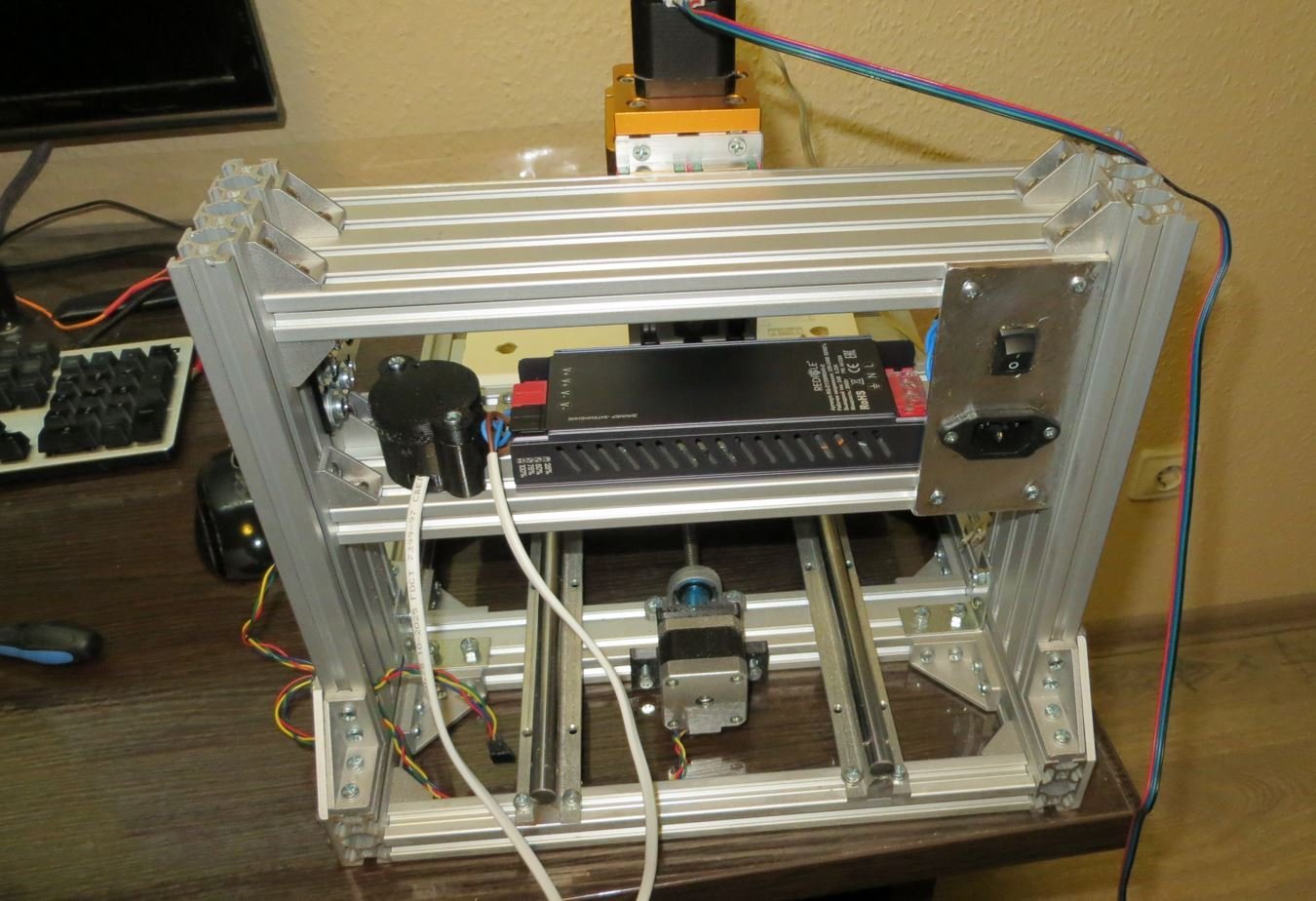

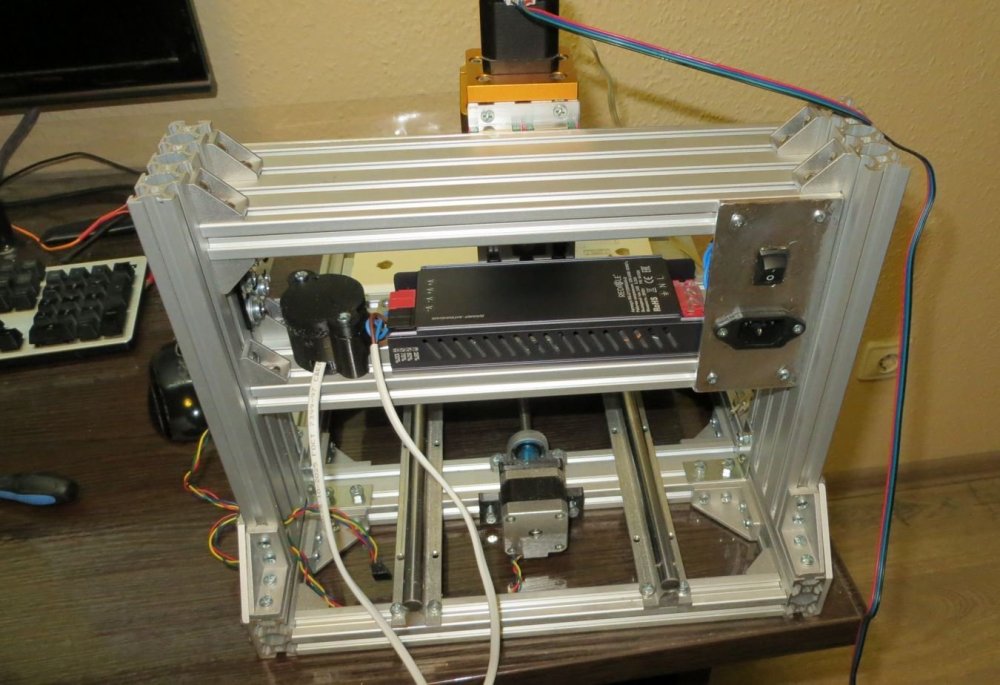

Новый проект.

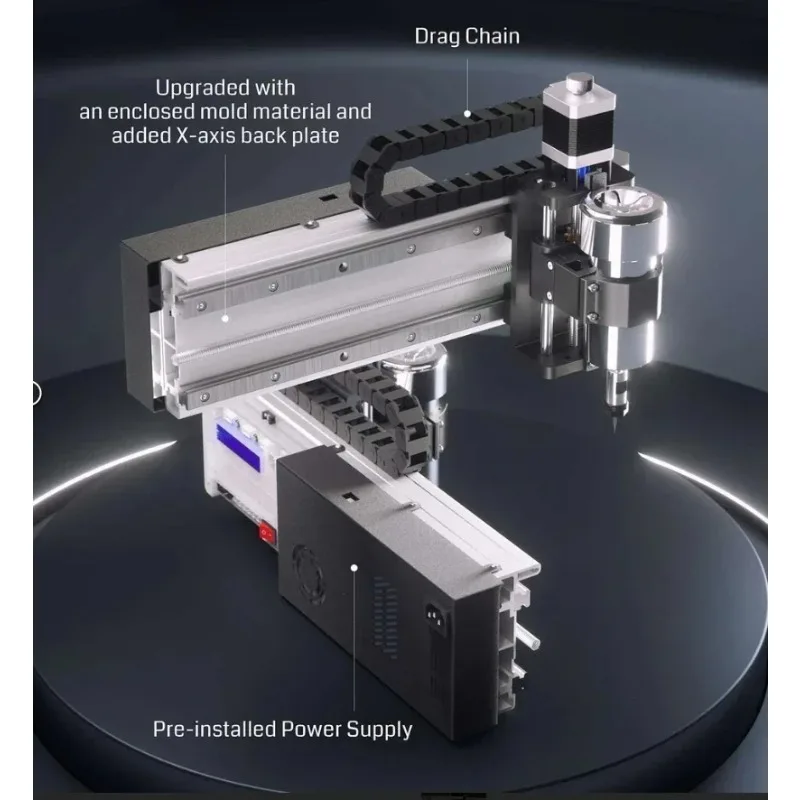

За идею взял такое (есть только такая картинка и всё)

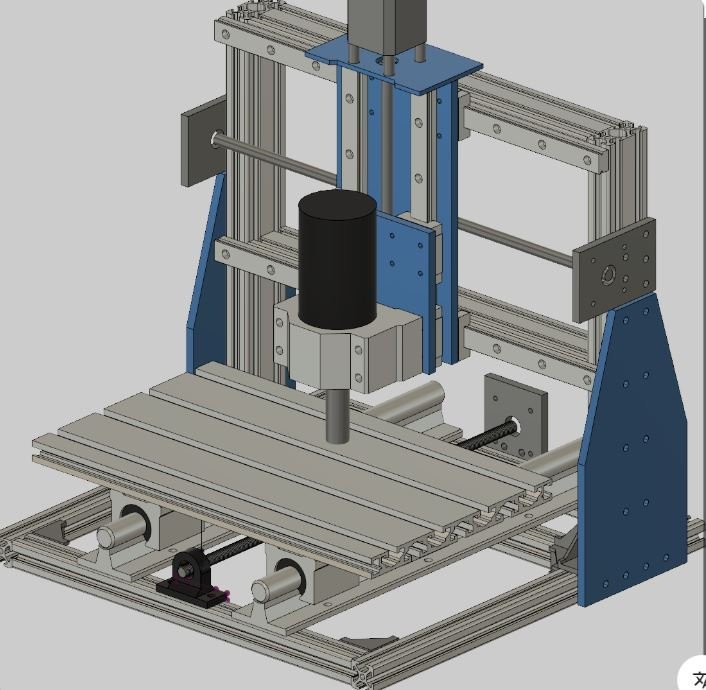

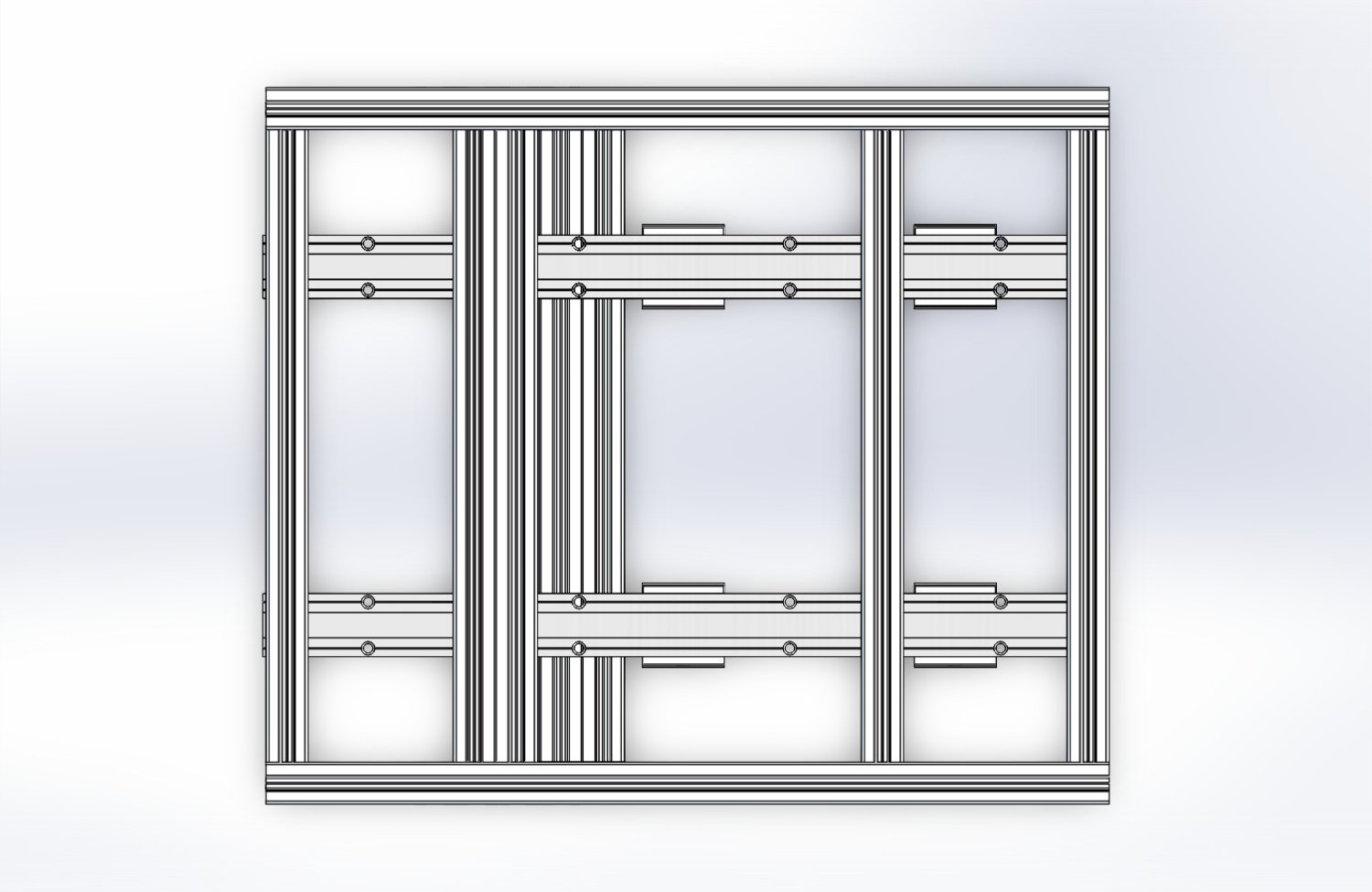

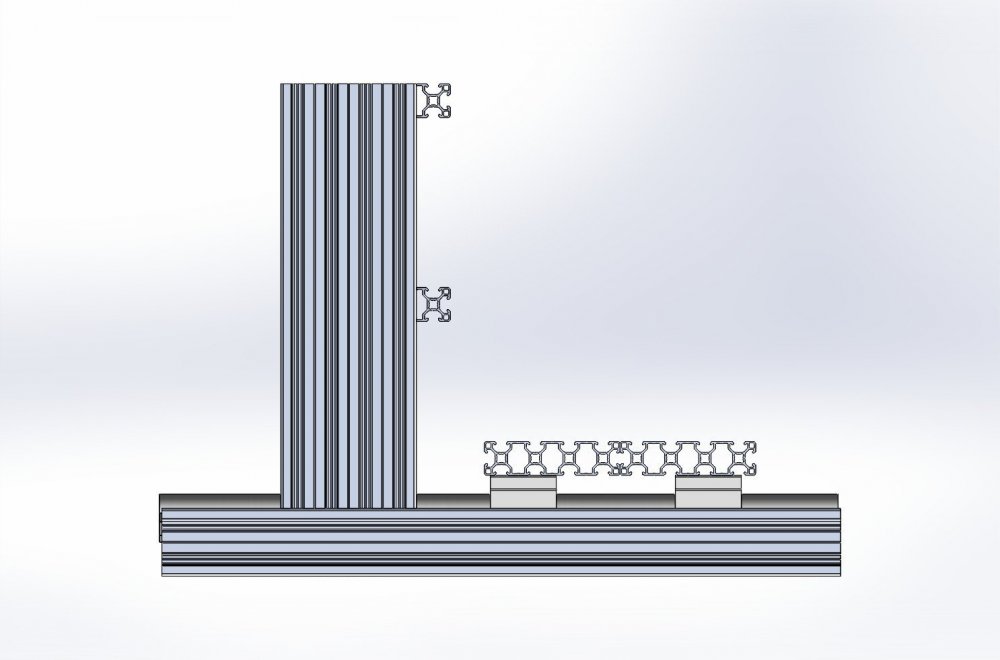

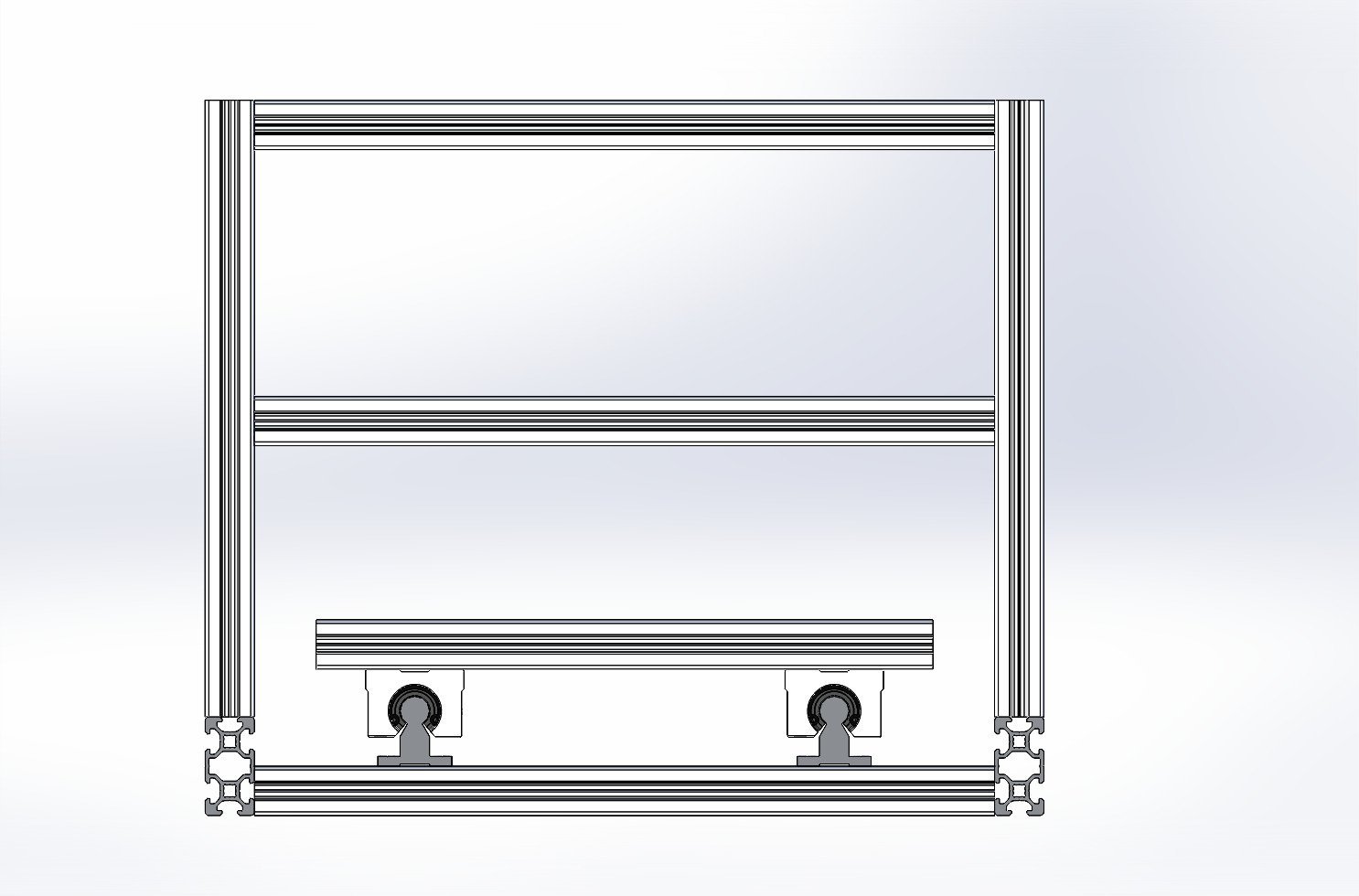

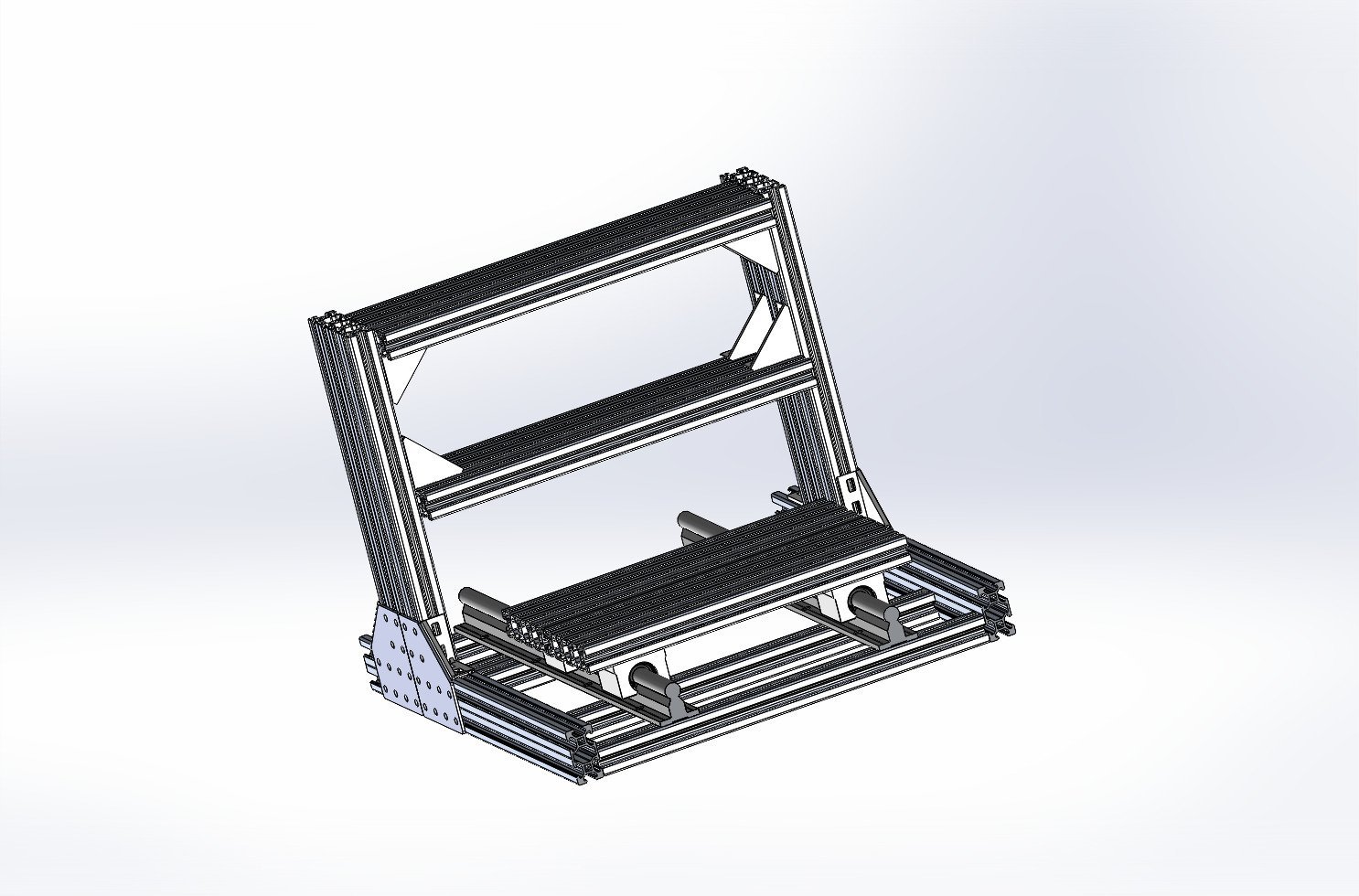

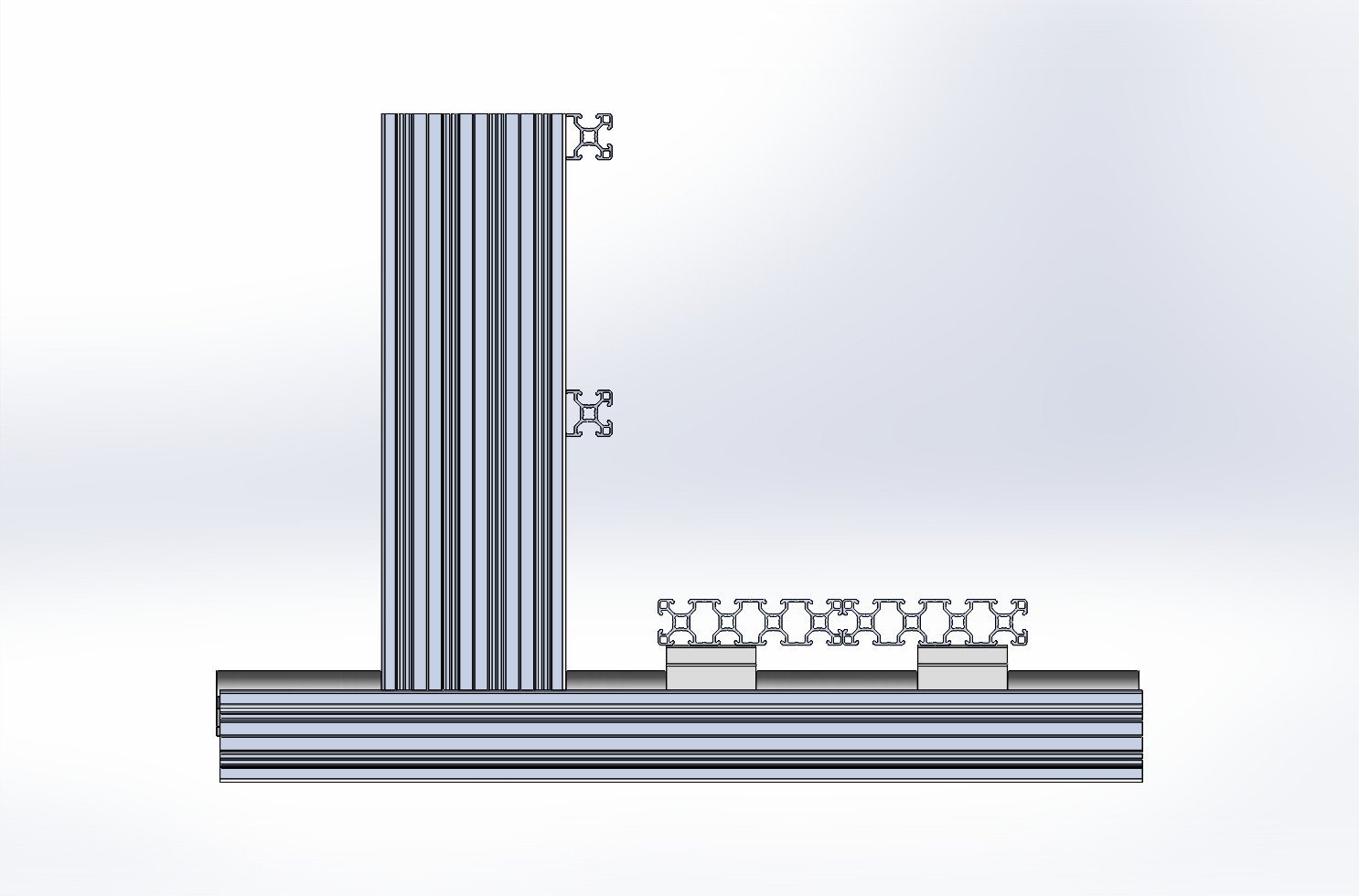

Нарисовал свой проект рамы

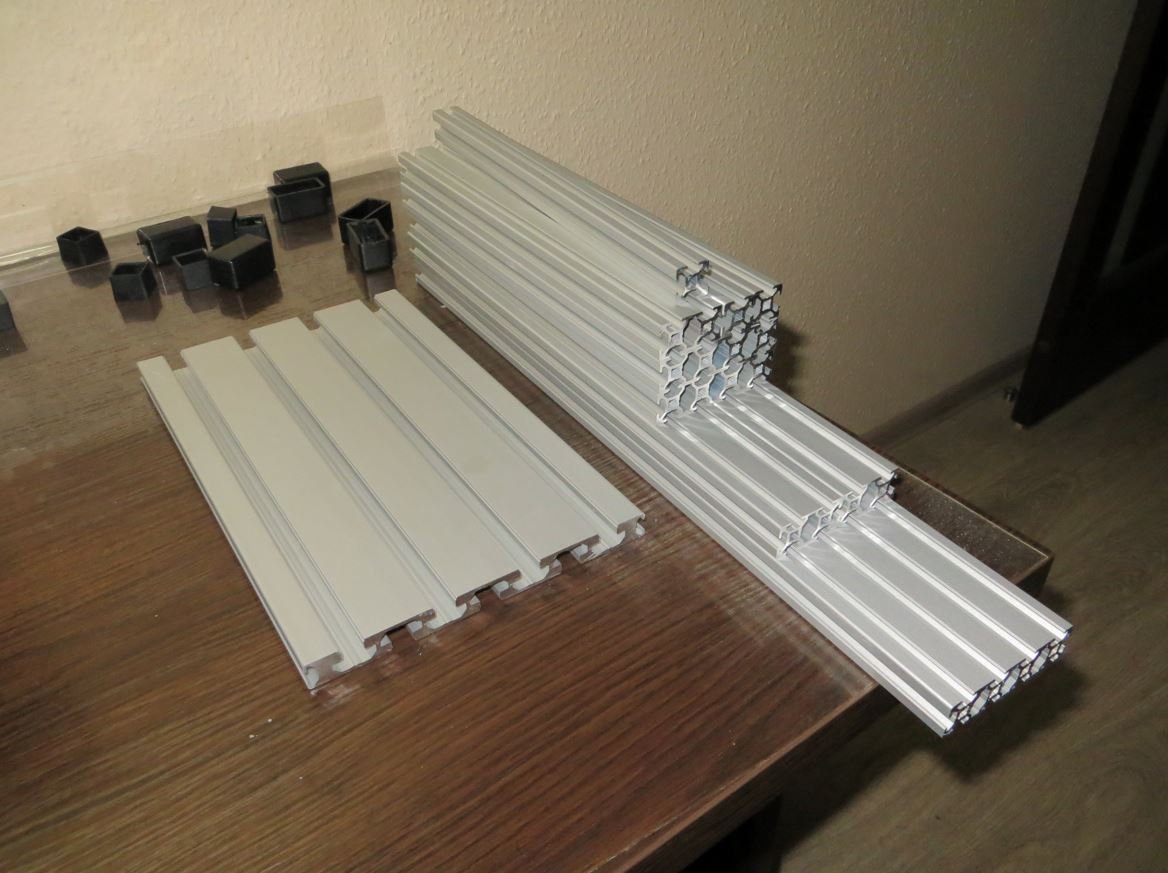

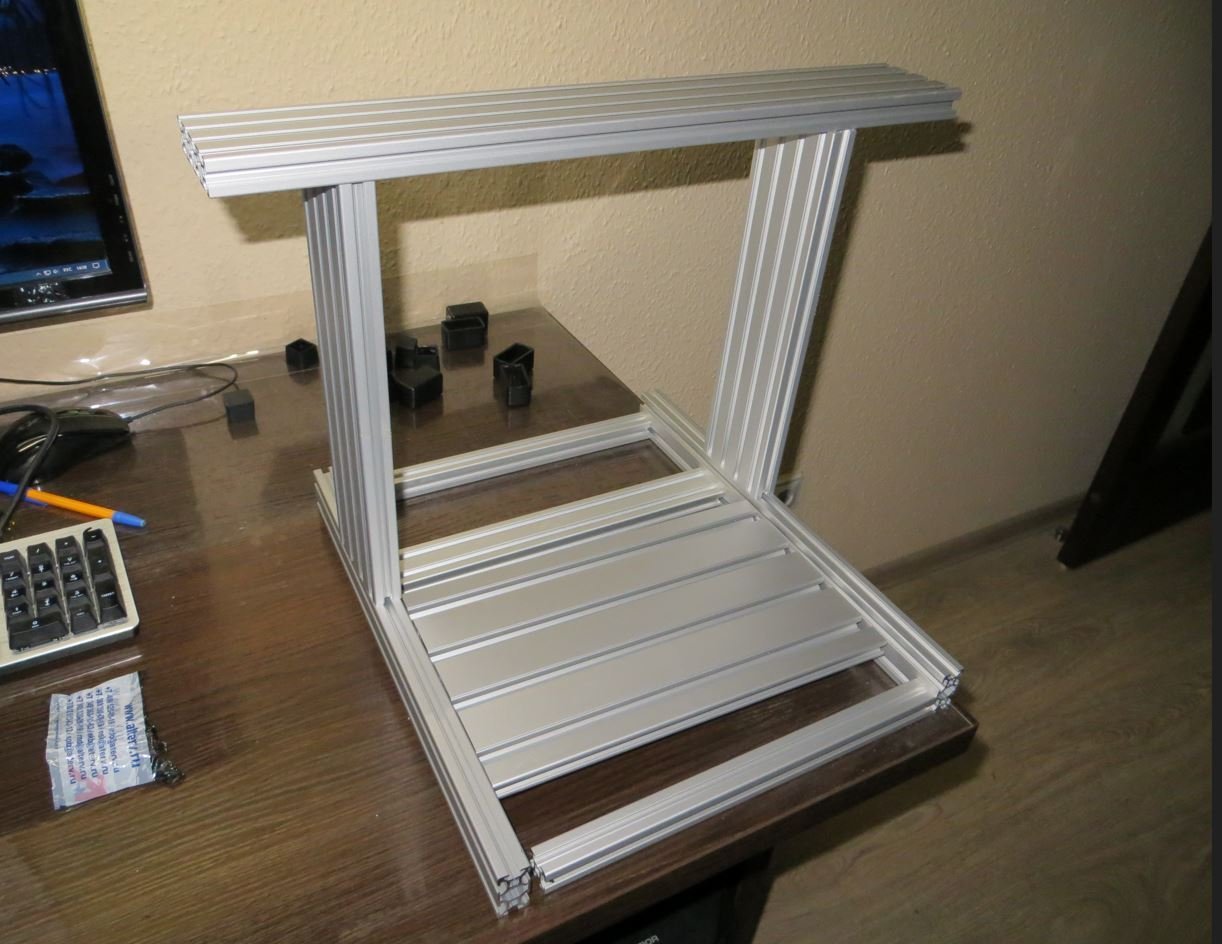

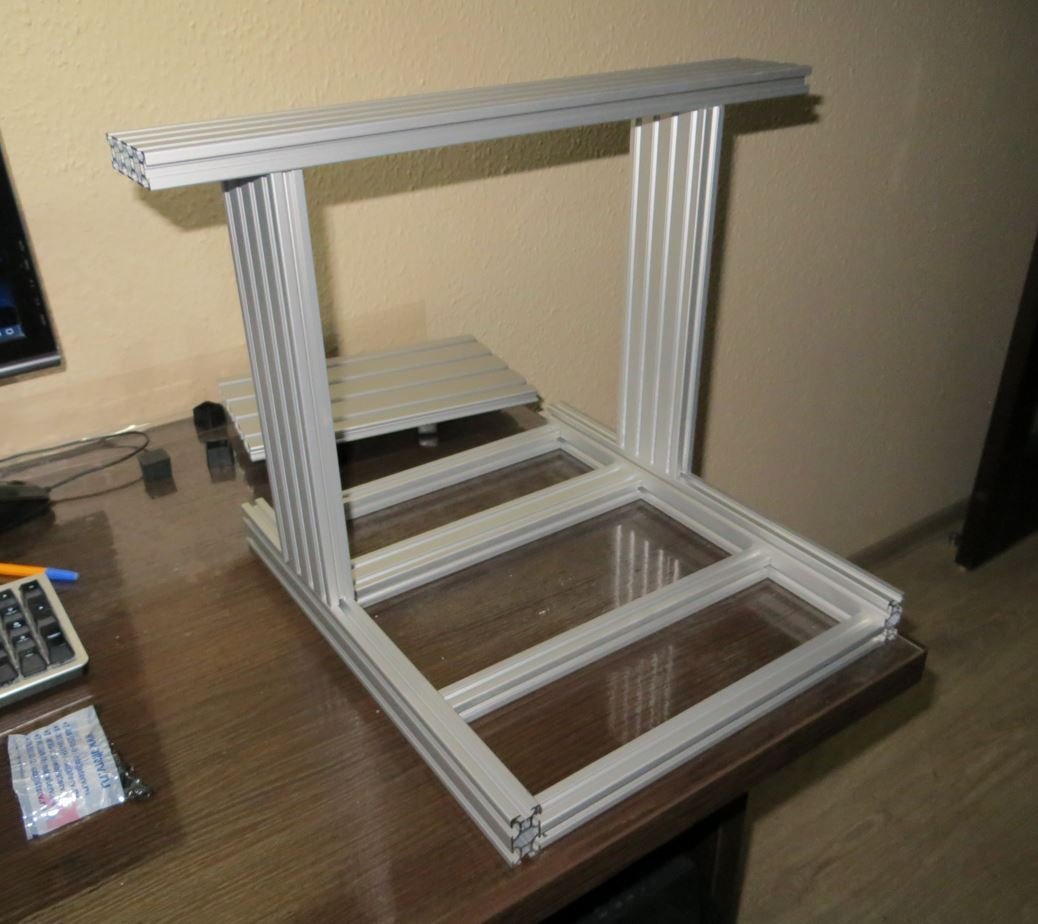

Заказал профиль и он уже приехал

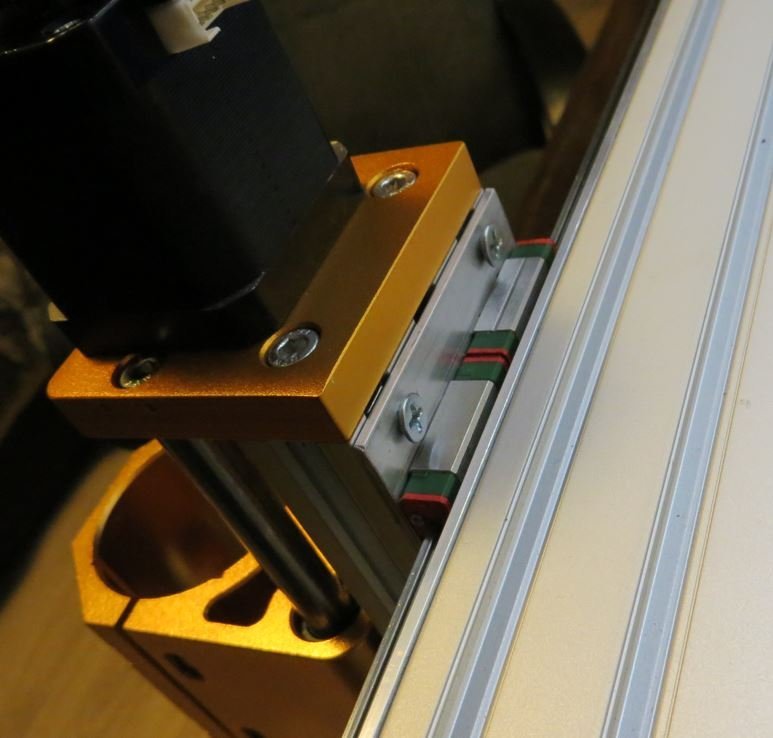

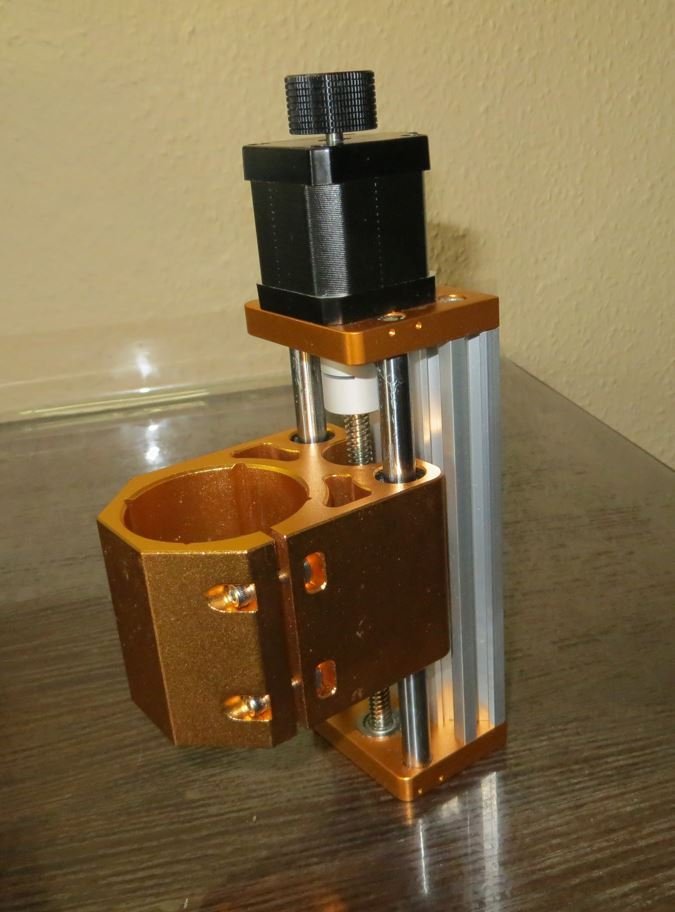

Спасибо Antur    за подарок - абсолютно новая ось Z c шаговым двигателем.... Вес 1,5 кг без шпинделя -поэтому на старый фрезер она просто не встаёт по нагрузке.




Рельсы в наличии.

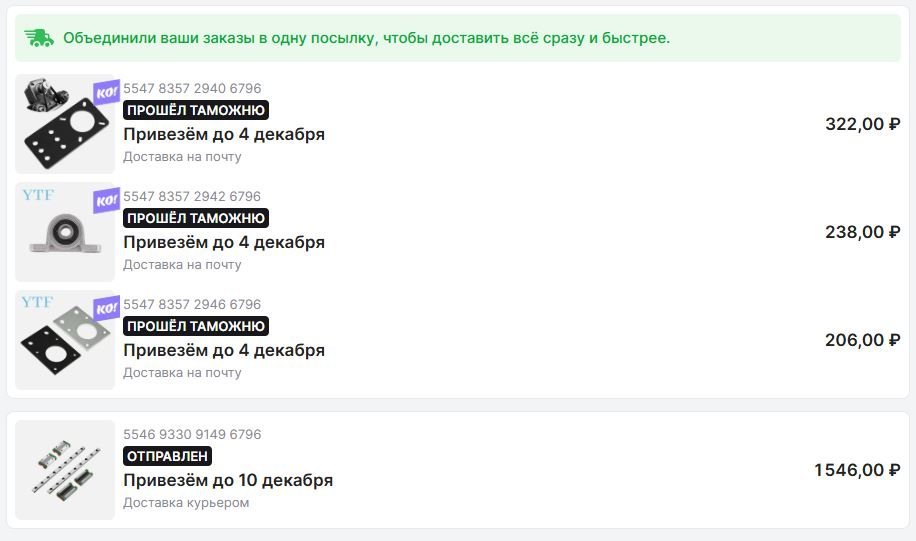

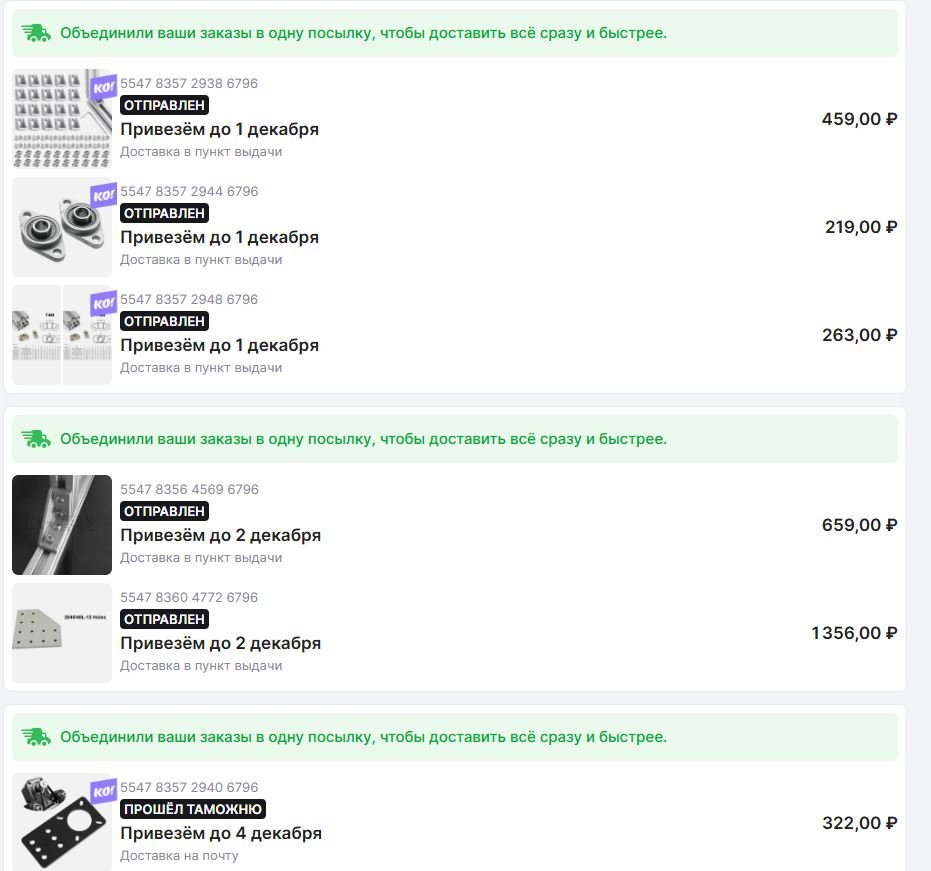

Фурнитура заказана.





Сейчас, жду поставки и смотрю как у народа собраны ключевые узлы.

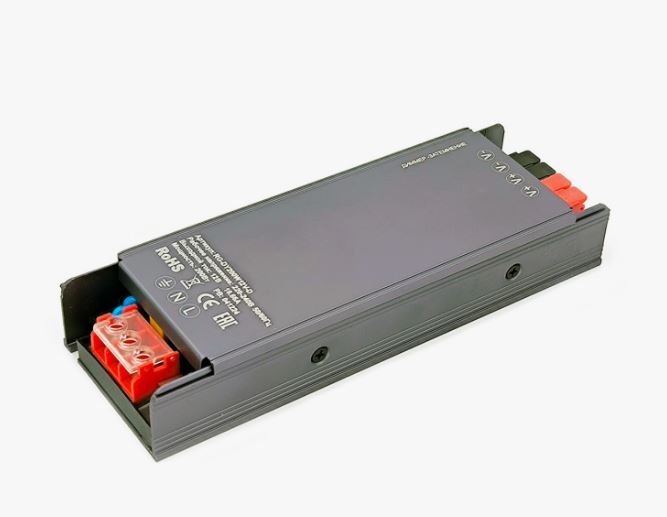

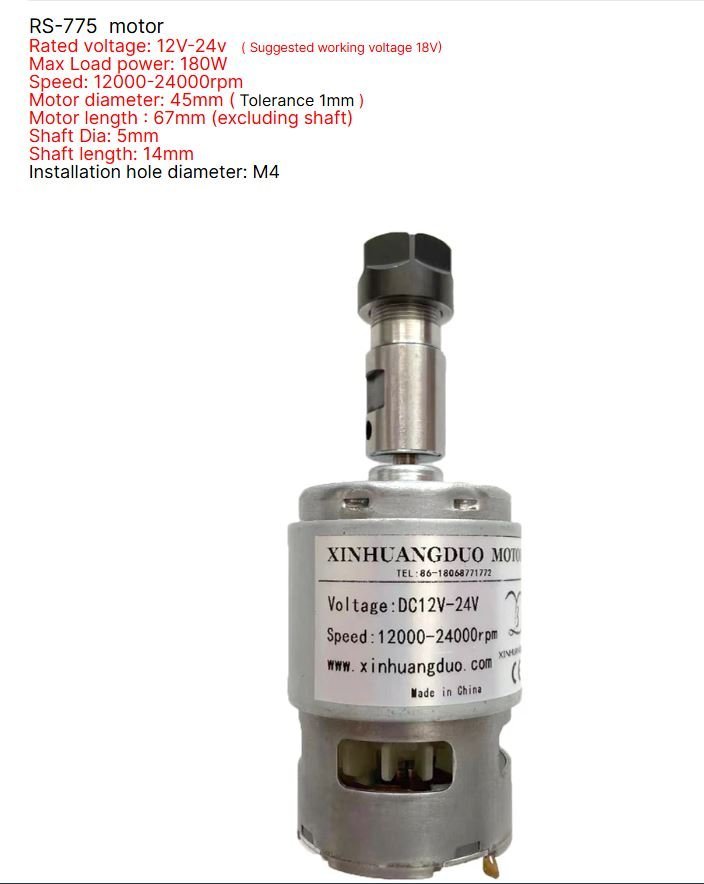

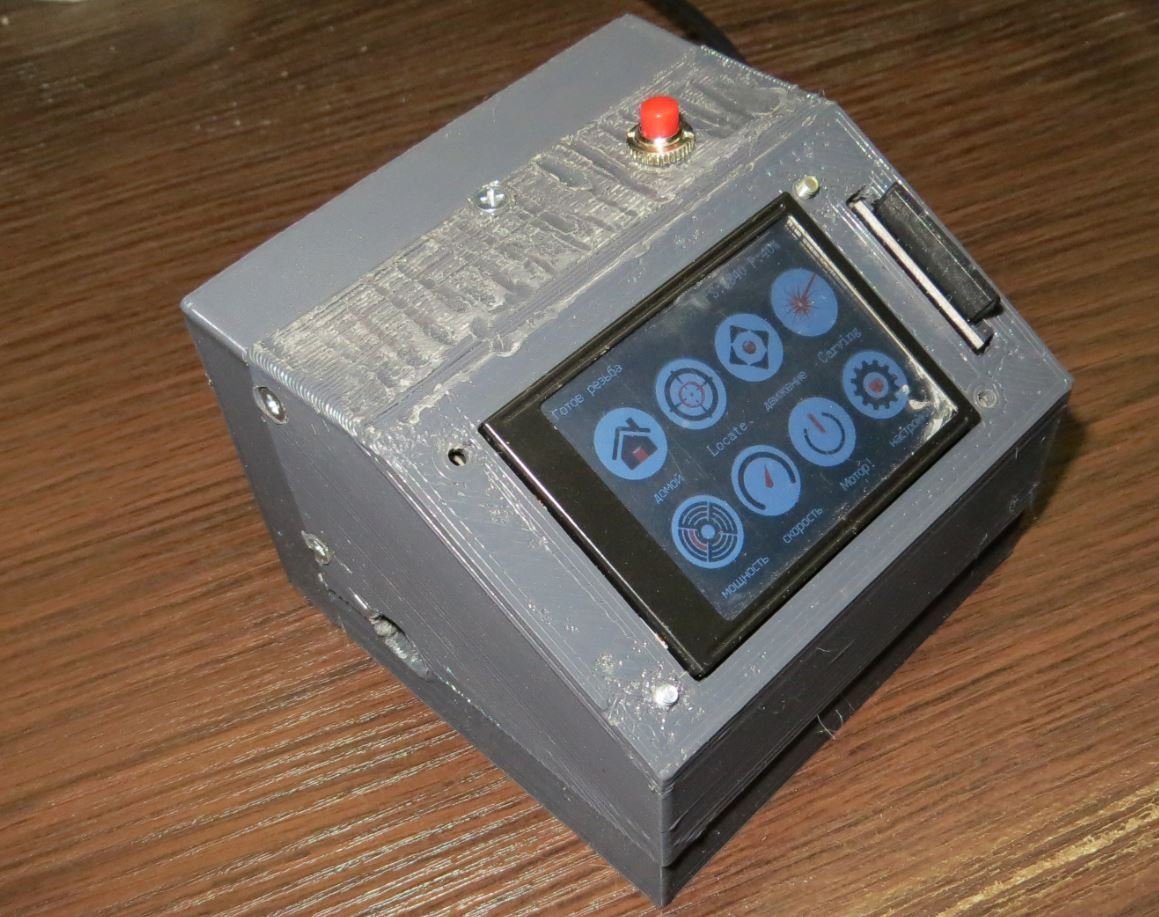

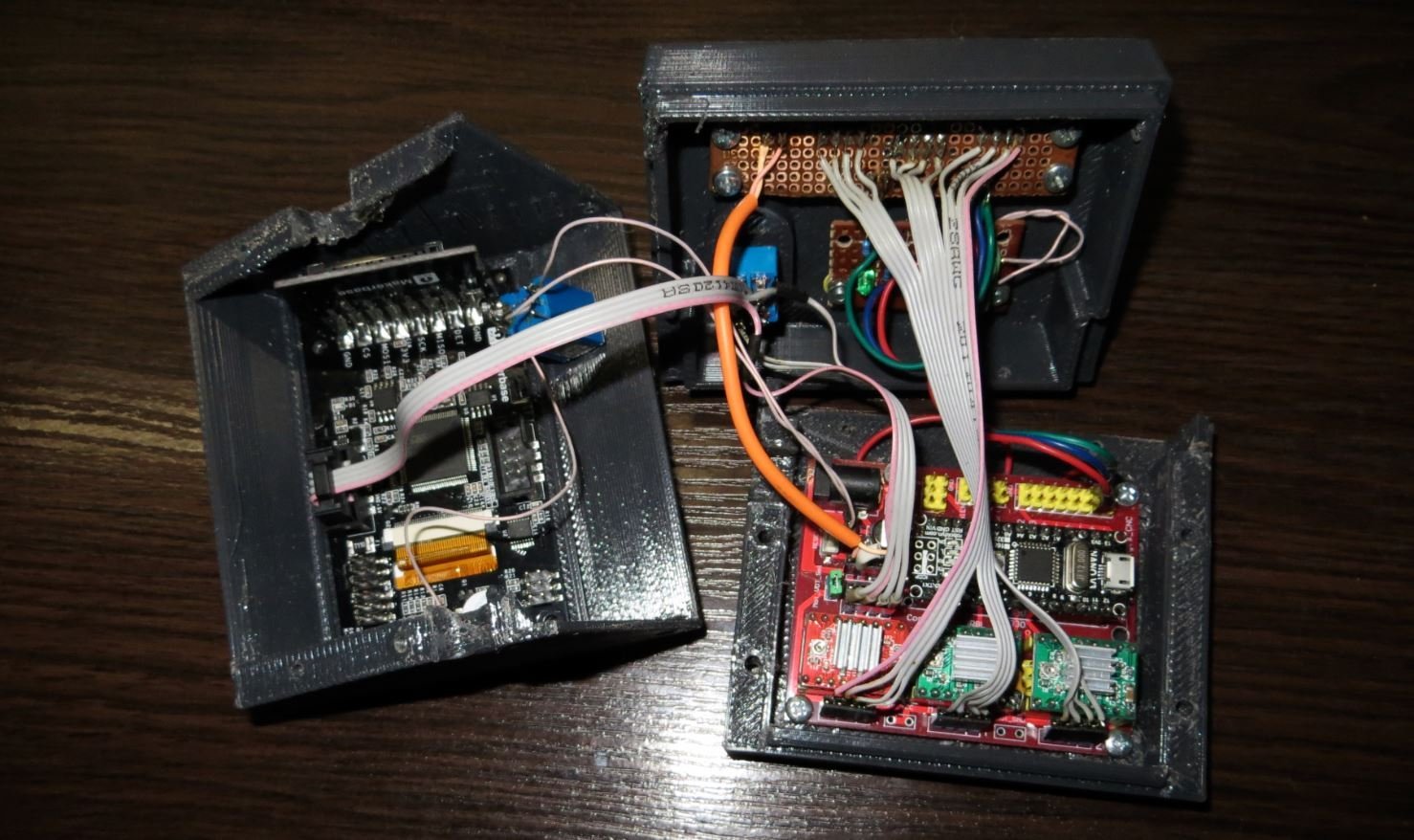

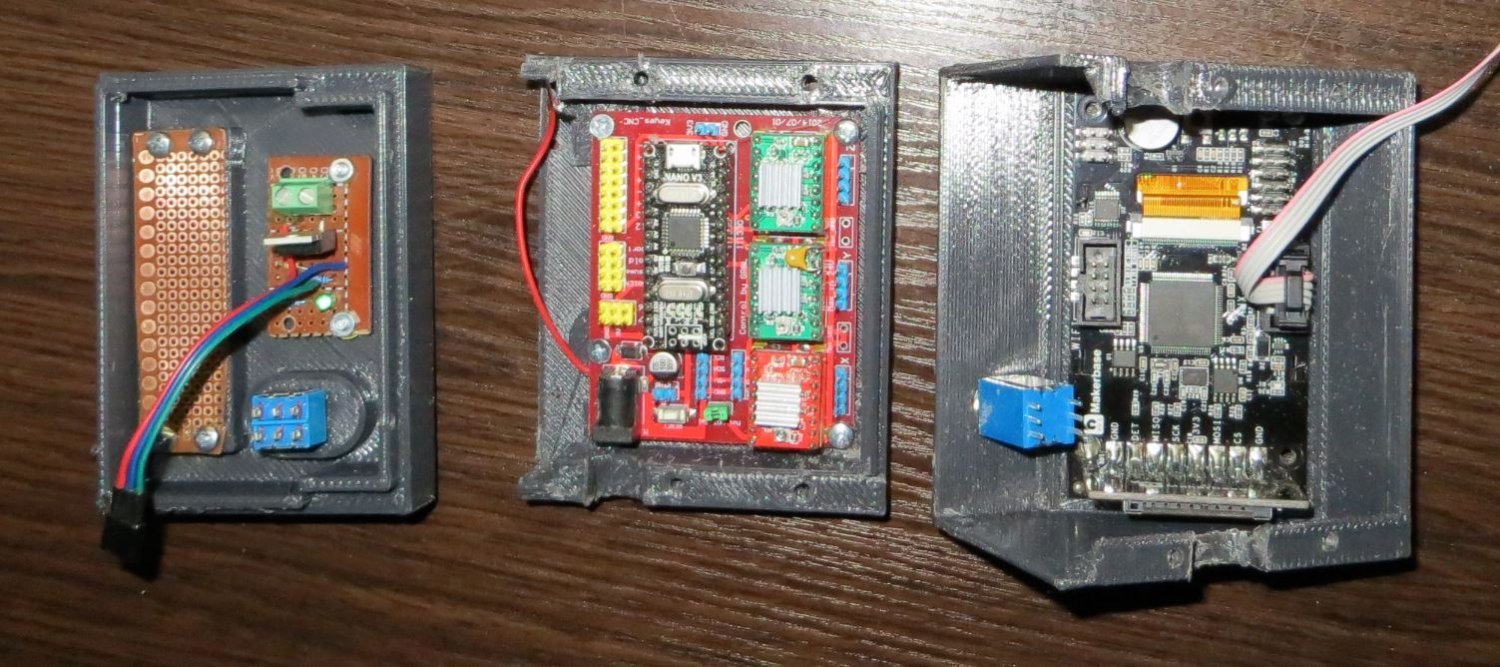

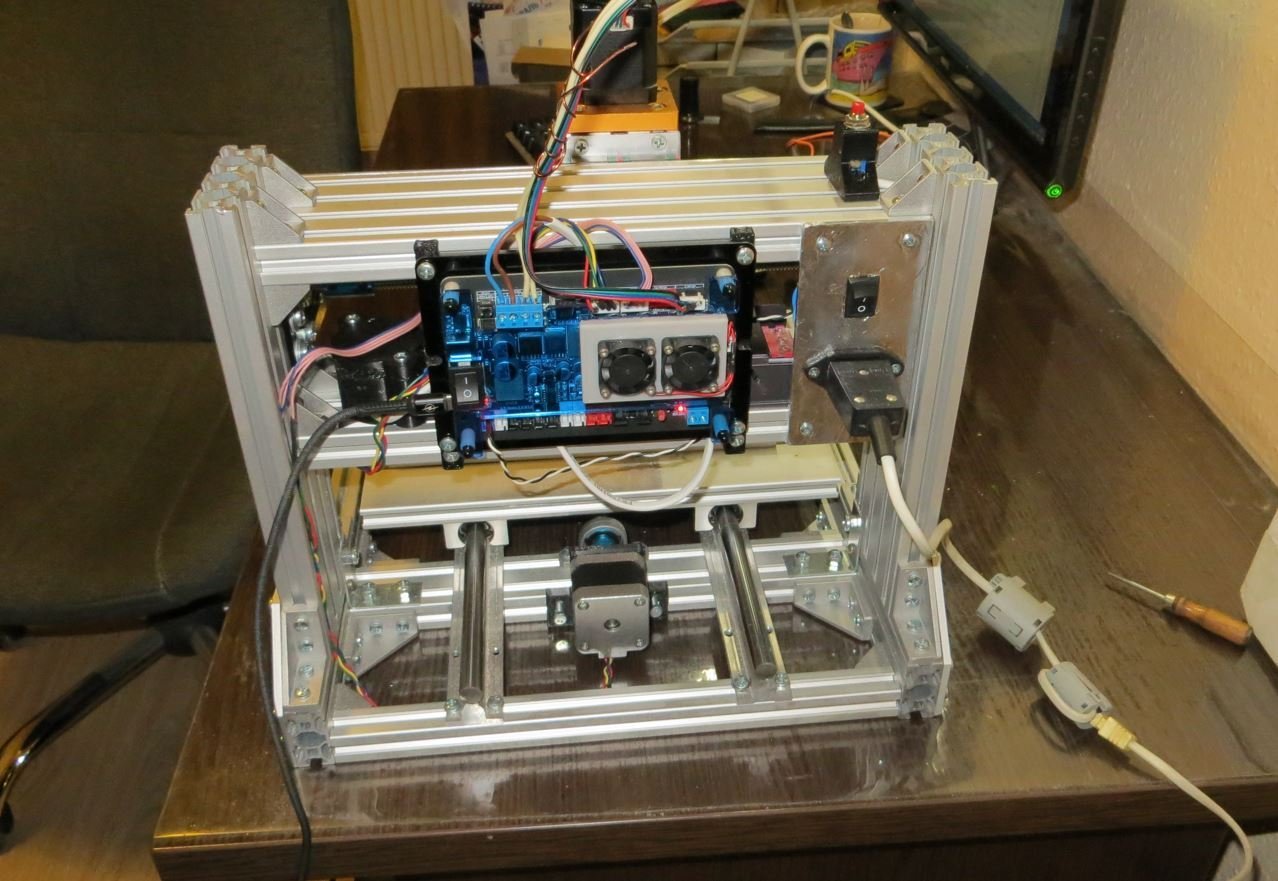

Модуль управления - от старого станка. Модуль под Ардуино GRBL с сенсорным экраном и кардридером.








Posted
23 минуты назад, mmelomann сказал:

Простите, а вы платы чем покрываете, перед прожигом?

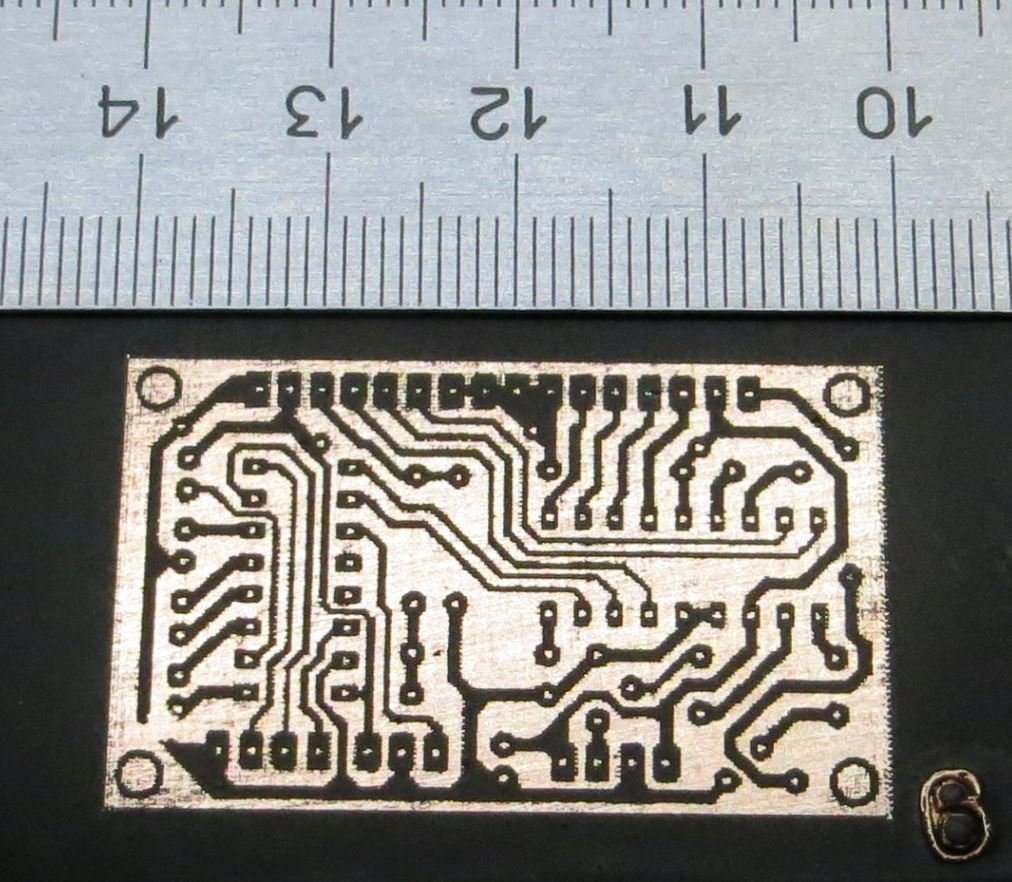

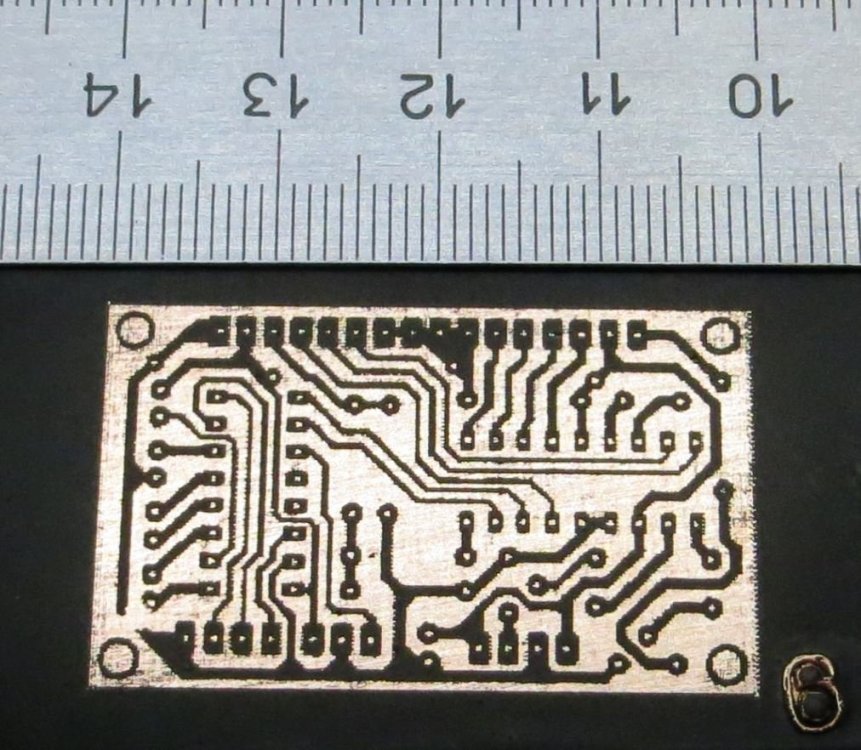

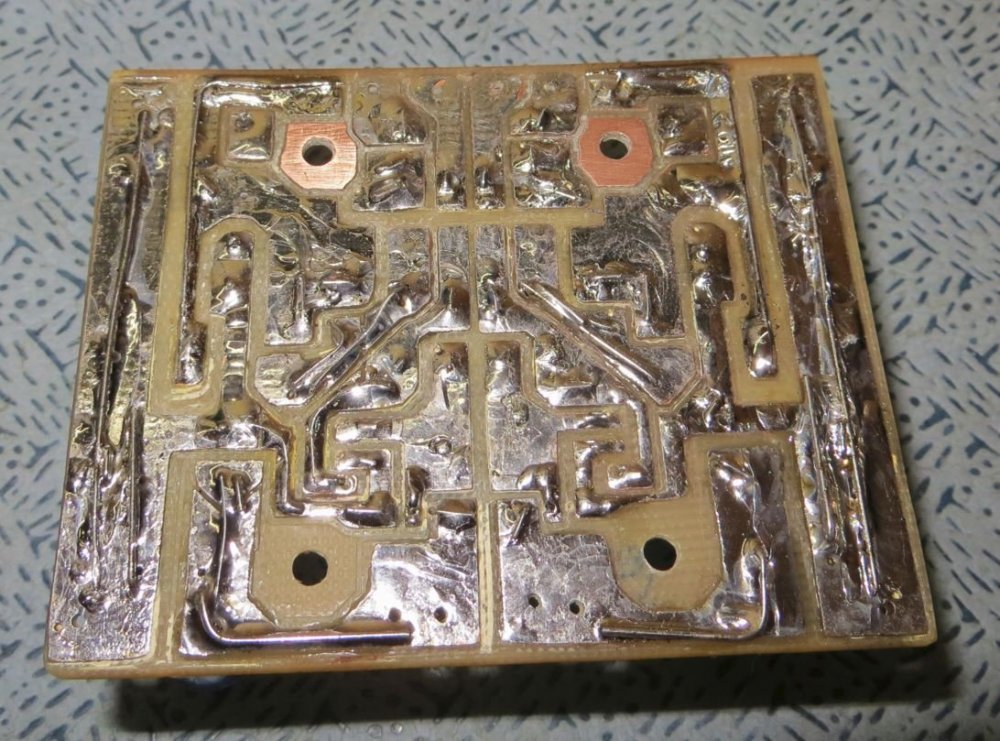

Метод - лазерный прожиг по краске. Плату крашу из баллончика черной краской. Последняя была KUDO. Главное, чтобы к чистой меди приставала. Покрасил на 1 слой. Подождал 15 минут, чтоб схватилась, потом феном погрел минуты 3. И всё. Потом прожиг в "негативе" -прожигаем то место, которое должно вытравиться - то есть удаляем краску прожигом. После прожига - пепел смахиваю старой зубной щёткой под струёй воды из под крана. Можно с мылом. Если неудачный прожиг - сбойнул лазер, например..... Можно смыть растворителем и снова покрасить. Или за размеры платы  вылез .....если забыл кнопку установки нулевой точки нажать.

Быстрее, чем фрезеровать - прожиг занимает времени раза в 4 меньше, чем фрезерование и отсутствие промежуточных стадий -как с использованием фоторезиста. И в случае сбоя не портит фольгированный стеклотекстолит, как при фрезеровке. А косяки бывают у всех.


Если краска отпала от меди - как в данном фото - в левом нижнем углу - можно маркером для рисования плат всё подправить.

Под каждый новый баллончик краски параметры нужно снова подбирать. У меня скорость 400 мм в минуту, при 100% мощности лазера 5 ватт оптической( 40ватт электрической мощности). Нужен мощный лазер.


Прожиг по краске мне очень нравится. Пока самый быстрый и чистый метод, только вонючий в момент покраски. Травлю в перекиси водорода(4% 100мл)+ лимонная кислота(30 гр)+ столовая ложка поваренной соли.

  • Like (+1) 1
Posted
7 минут назад, lenivo сказал:

Под каждый новый баллончик краски параметры нужно снова подбирать

Вот меня как раз этот момент и интересовал... Что-бы конкретное покрытие, минимальная лохматость края фольги и оптимальное выгорание без излишней сажи и прочего кокса....

Posted
26 минут назад, mmelomann сказал:

Вот меня как раз этот момент и интересовал... Что-бы конкретное покрытие, минимальная лохматость края фольги и оптимальное выгорание без излишней сажи и прочего кокса....

Выгорает только связующий растворитель - а пигмент всё равно остается - его то и надо удалять.... А по другому никак.....Вы куда вещество краски денете ? - испарять будете? Так если он будет испаряться - то он осядет на всём чём можно и нельзя в том числе на линзах лазера. И на всей мебели, что в округе стоит и на стенах и на потолке.

Posted
7 минут назад, lenivo сказал:

пигмент всё равно остается

Я поэтому и спросил... пигмент тут в принципе лишний элемент, это не литография...

Прозрачные лаки должны, по идее, выгорать так-же как и пигментированные....

Posted
2 часа назад, mmelomann сказал:

Прозрачные лаки должны, по идее, выгорать так-же как и пигментированные....

Прозрачный лак должен быть непрозрачным для лазерного луча, иначе нагрева не будет....медь то такой мощностью лазера не "берётся".....

Вопрос также в доступности и стоимости.... Краска из баллончика самый доступный и дешёвый вариант. Пару минут зубной щёткой пепел смахнуть -это совсем не критично в такой технологии.

Posted
5 часов назад, lenivo сказал:

Прожиг по краске мне очень нравится. Пока самый быстрый и чистый метод,

Считаю вопрос спорный.

Во первых считать нужно время всего процесса: покраска, сушка, прожиг, чистка, корректировка, травление. При фрезеровке плату закрепил, карту стола сделал, отфрезеровал лишнее и данная часть процесса закончена.

Во вторых фрезеровка позволяет геометрически точно просверлить все отверстия разных размеров где нужно, без необходимости кернения и возможных смещений, никаких дополнительных сверлильных приспособлений не нужно. Плюс фрезеровка всех необходимых вырезов любой конфигурации и точная обрезка геометрии платы любой сложности, что вручную сделать аккуратно практически невозможно.

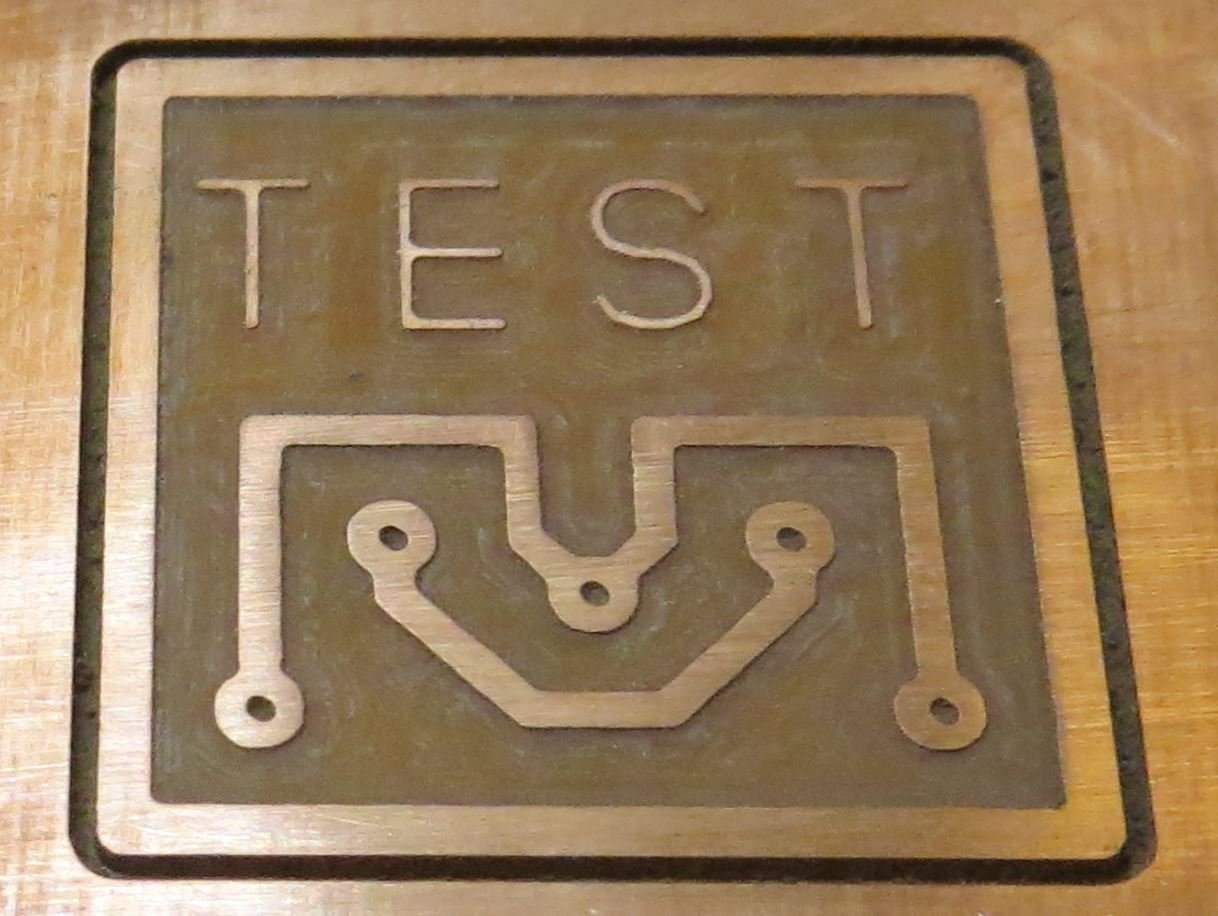

В третьих качество дорожек...они просто идеальные, без бахромы и изменения сечений дорожек из за зернистости краски или ее возможного отслоения. Точный фрезер позволяет формировать дорожки шириной от 0,2мм при необходимости.

Очень точно изготавливаеться двухсторонняя плата за счет центровки на направляющих, абсолютная соосность сторон.

В общем на любителя, я не пользовался лазерной гравировкой, объективно сравнить не могу, только привести мое субъективное мнение.

  • Like (+1) 1
Posted

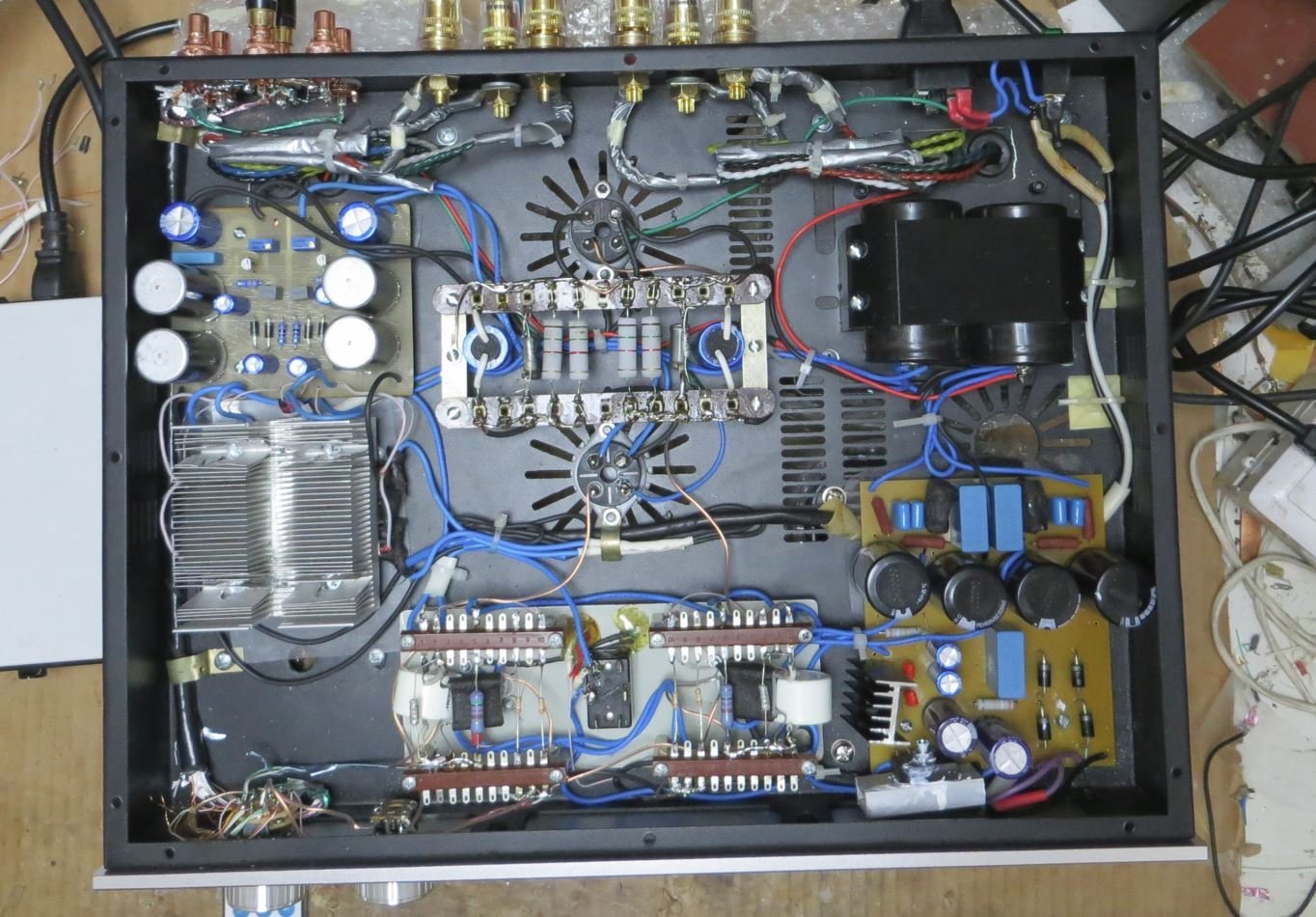

А потом на 3D принтере делаеться шаблон отверстий для установки платы на шасси, по шаблону сверляться установочные отверстия, и плата встает легко и непринужденно :smile-59: Это как один из сценариев...

  • Like (+1) 1
Posted

Всё зависит от количества отверстий....Если их небольшое количество, то можно и вручную рассверлить всё, а если отверстий много и требуется супер точное позиционирование сверлений отверстий, то без ЧПУ будет очень тоскливо всё сверлить.

Posted
7 часов назад, lenivo сказал:

поделиться фото ваших ЧПУ фрезеров

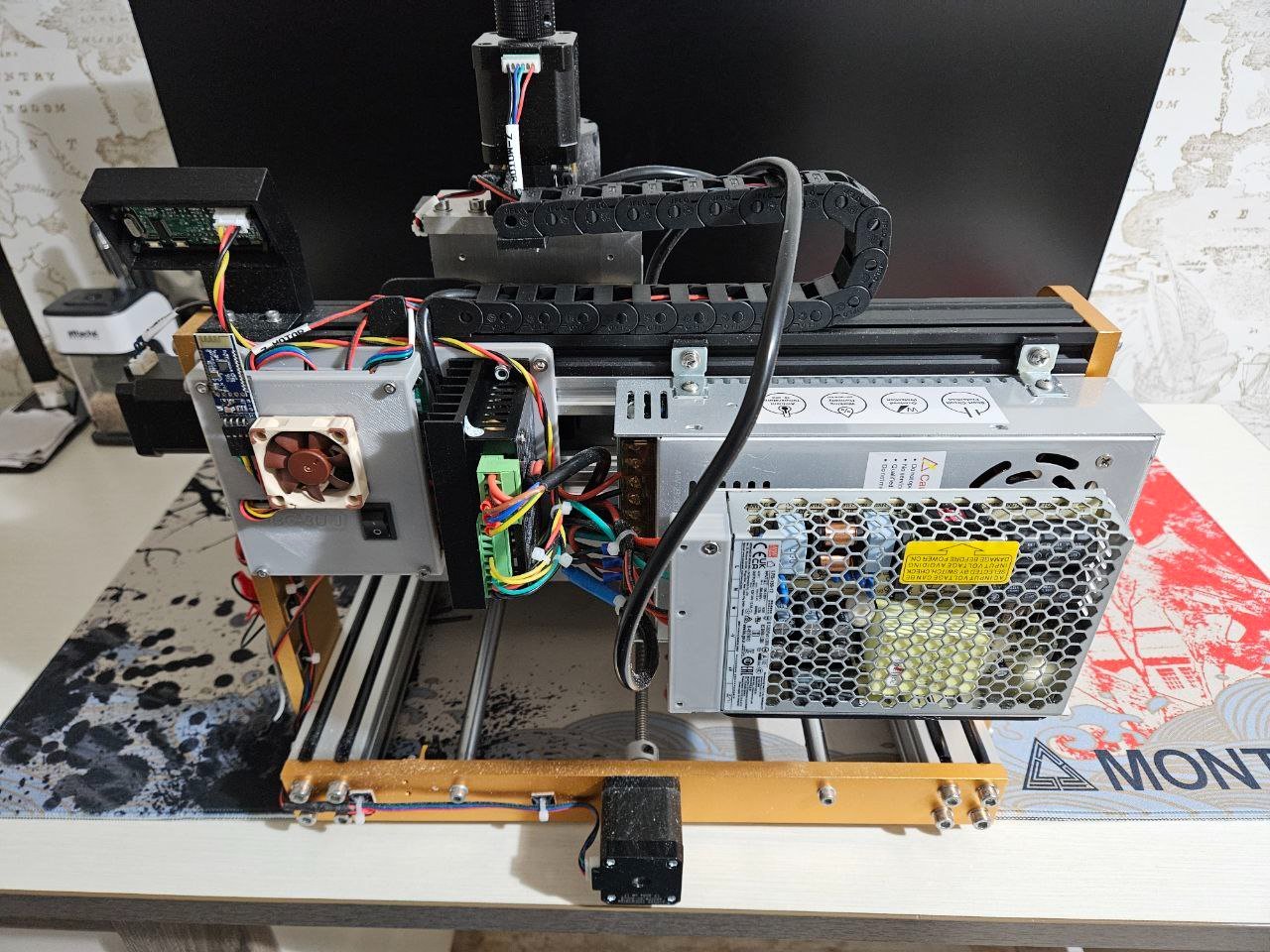

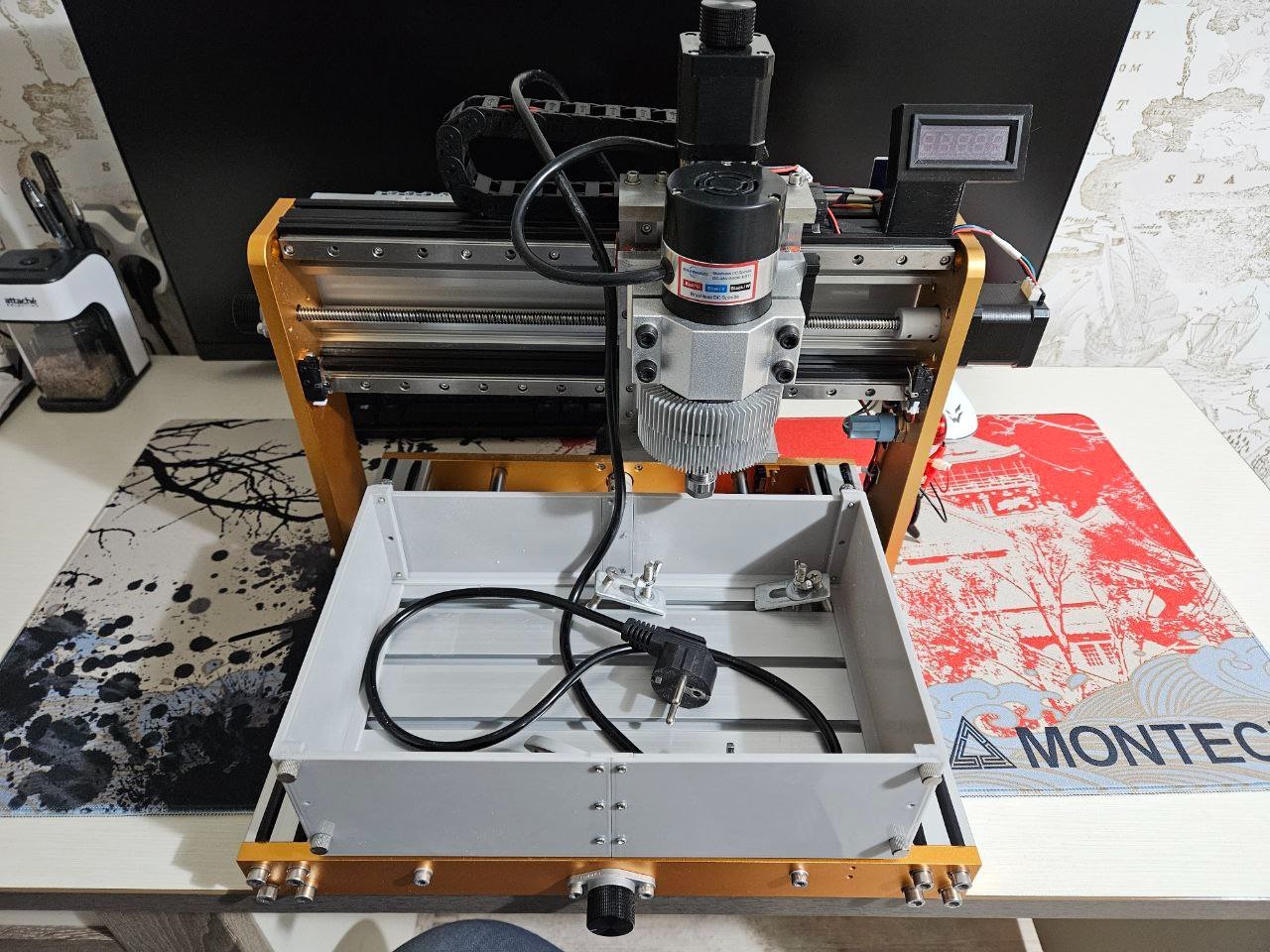

Доработанный Китайский 3018...сильно доработанный...



  • Like (+1) 1
Posted
8 часов назад, Сергей А сказал:

Это вроде такого?

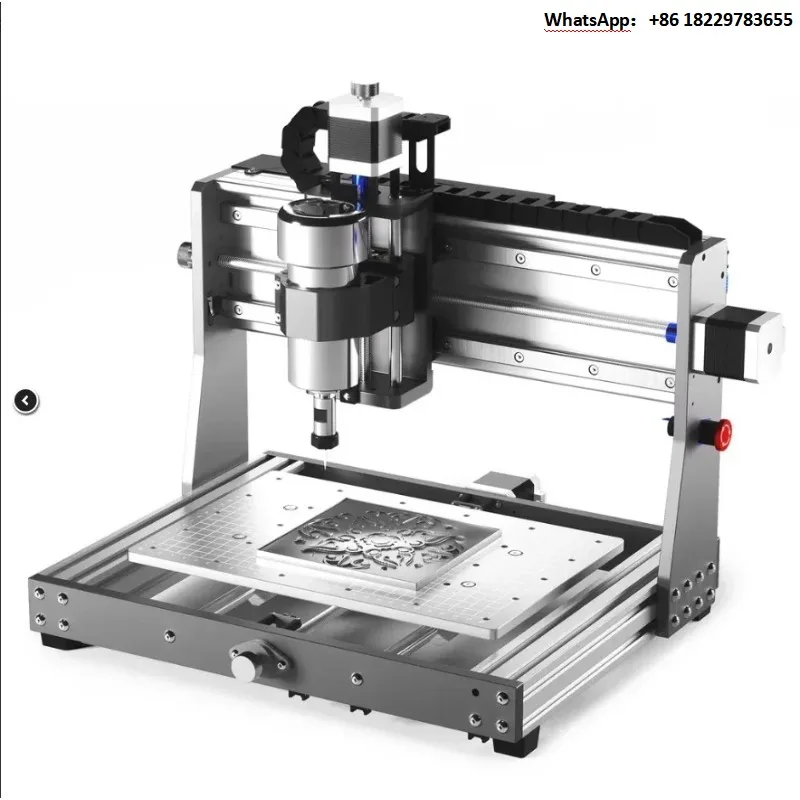

Да на подобии вот такого

https://aliexpress.ru/item/1005009915380737.html




Но у меня пересборка только рамы, так как остальная начинка есть от прошлого проекта.

Этот вариант тоже показан в видео - тут ось Х на рельсах.....А у меня и ось У будет на цилиндрических рельсах.

Если ничего нет в наличии, то купить такой фрезер готовый будет дешевле, чем самому мучиться собирать.

Ось Х тут собрана на интересном профиле


Posted

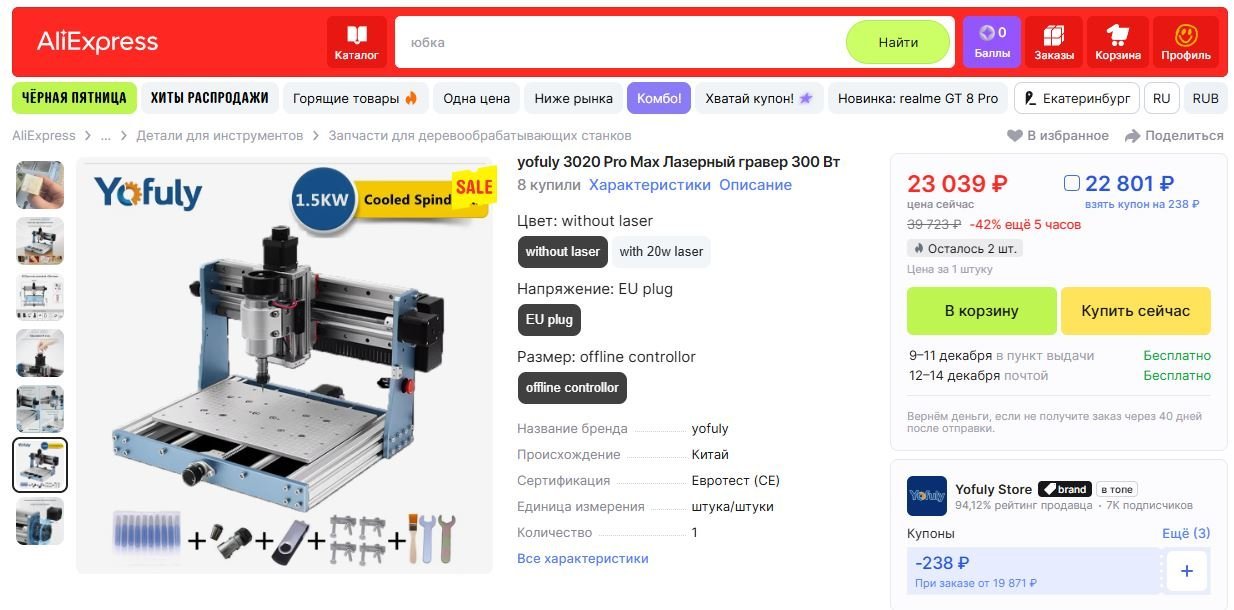

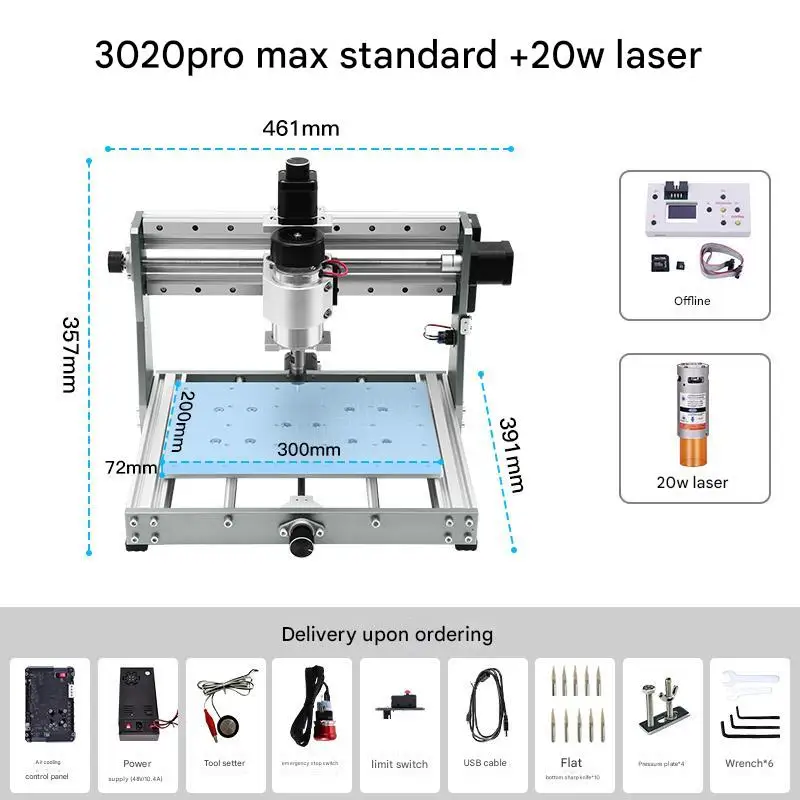

Вот вариант сильно дешевле, а с учетом доставки дешевле в три раза

https://aliexpress.ru/item/1005010255395988.html



Но с прошлым вариантом разница есть ........ в комплектации, шпиндель другой, система управления, ну и жадность китайцев.

Просто сравните проекты  - вроде похожи.... Но посмотрите также условия по доставке - 25 т.р и "бесплатно" - существенная разница.

  • Like (+1) 1
Posted
20 минут назад, lenivo сказал:

Да на подобии вот такого

https://aliexpress.ru/item/1005009915380737.html

Вот это идеальный вариант для плат, практически не требующий доработок. Но стоимость доставки ужас :smile-54: Вот такой бы да с бесплатной доставкой по России...

  • Like (+1) 1
Posted
3 часа назад, ВасЁк сказал:

В Китая заказать изготовление с десяток-два качественных плат разве не проще? Да и дешевле гораздо.

Оно конечно, вроде проще..... Но есть нюансы.

Заказывать нужно уже отлаженную плату ...... А то придёт плата с ошибками....

Второе, это время..... Плату делают за пару дней, а вот ждать её долго. Последнюю плату(в 10 экземплярах) ждал 38 дней....

Ну заказывать сейчас можно только через посредников, если не сняли ограничения на РФ..... Платы стоят 3 доллара десяток, но почтовые расходы 1500 рублей и посреднику 1000 рублей ... под 3 т.р. и полтора месяца ожидания......

А так любой производственный процесс в собственной квартире - это неправильное использование жилой площади...... Фрезер дома это ...... так баловство. А нормальный тех процесс требует нормальных производственных площадей, качественное оборудование и качественные тех процессы.

Но одну платку раз в месяц , когда приспичило сделать можно.... ну пару платок.

Posted

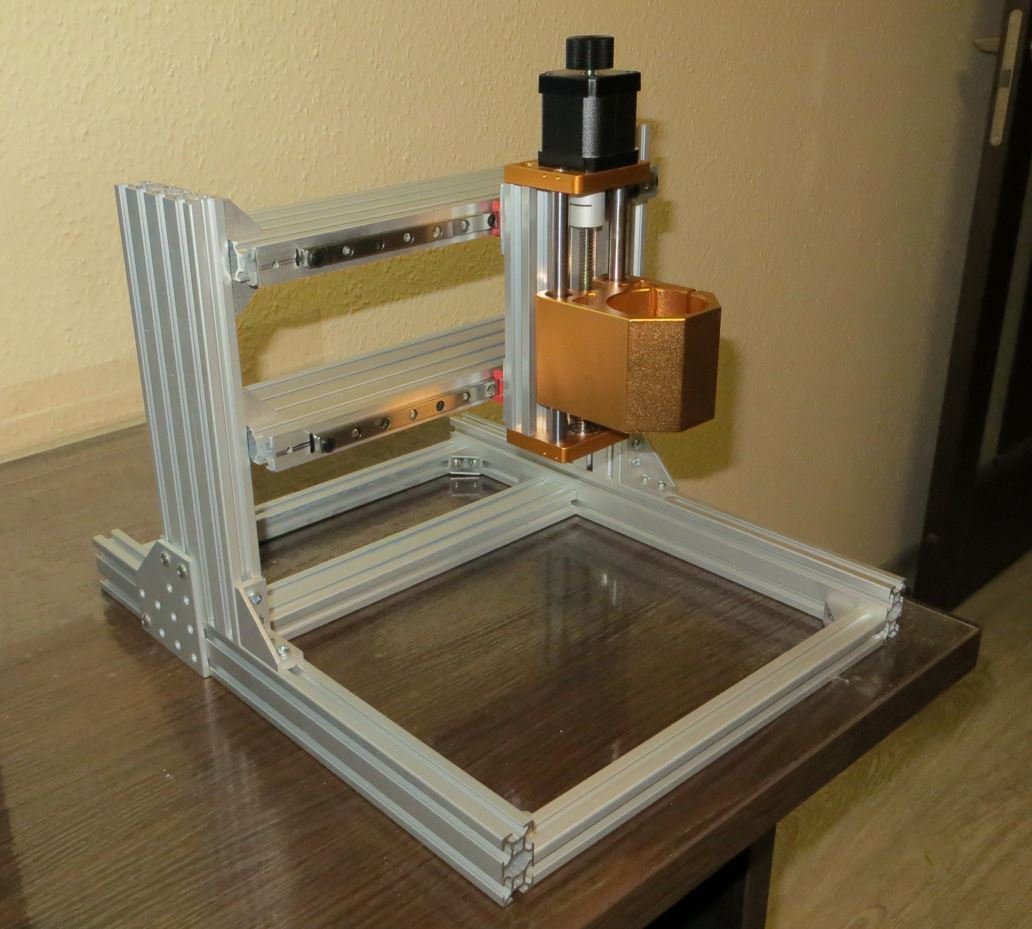

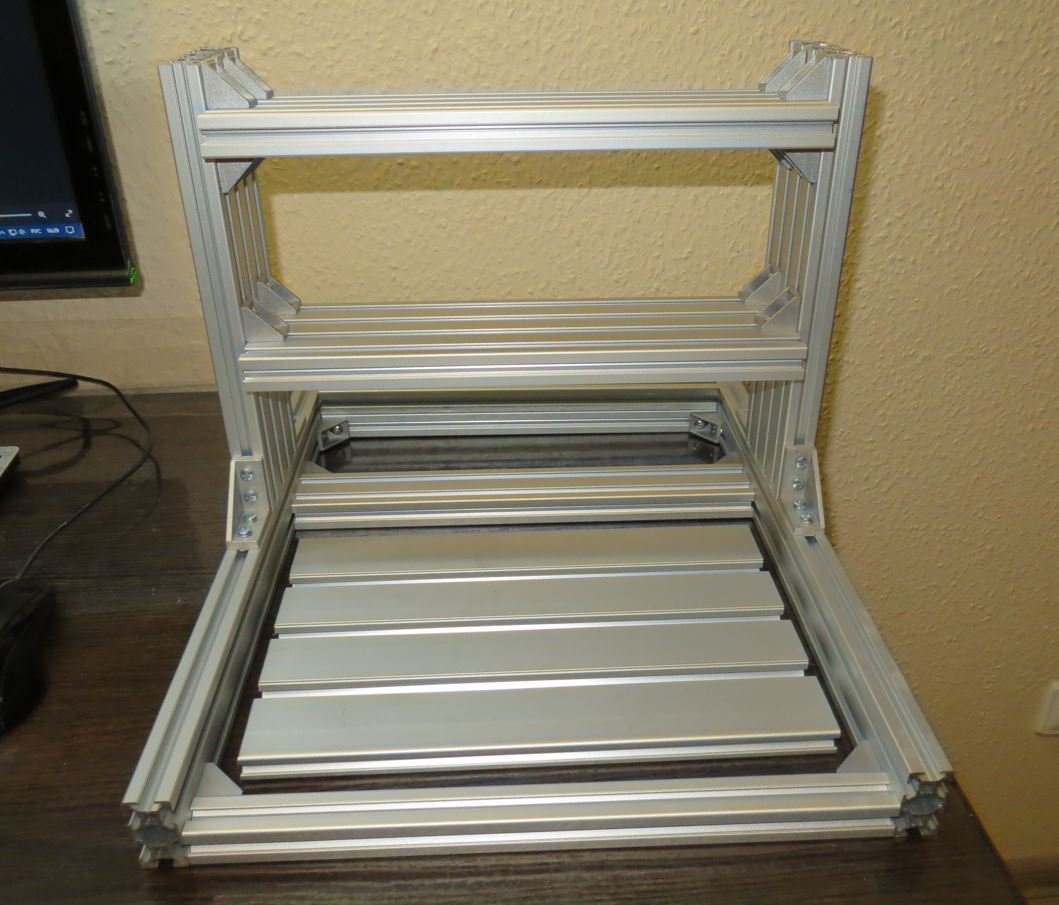

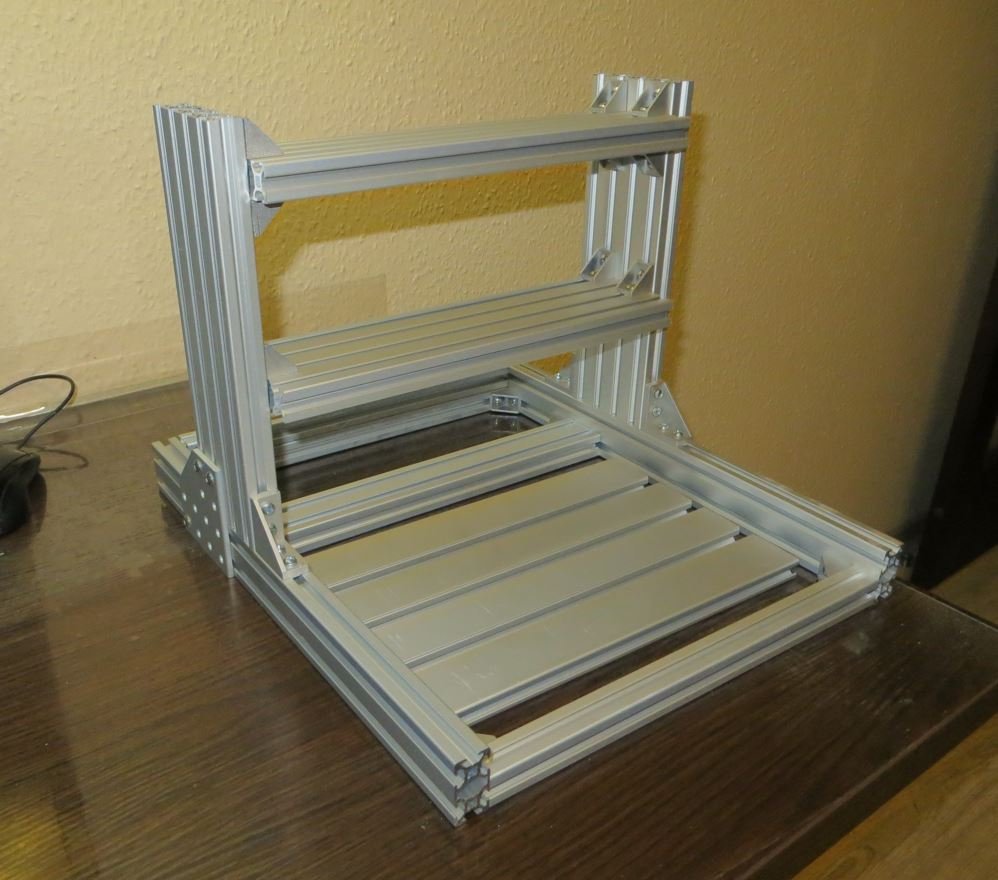

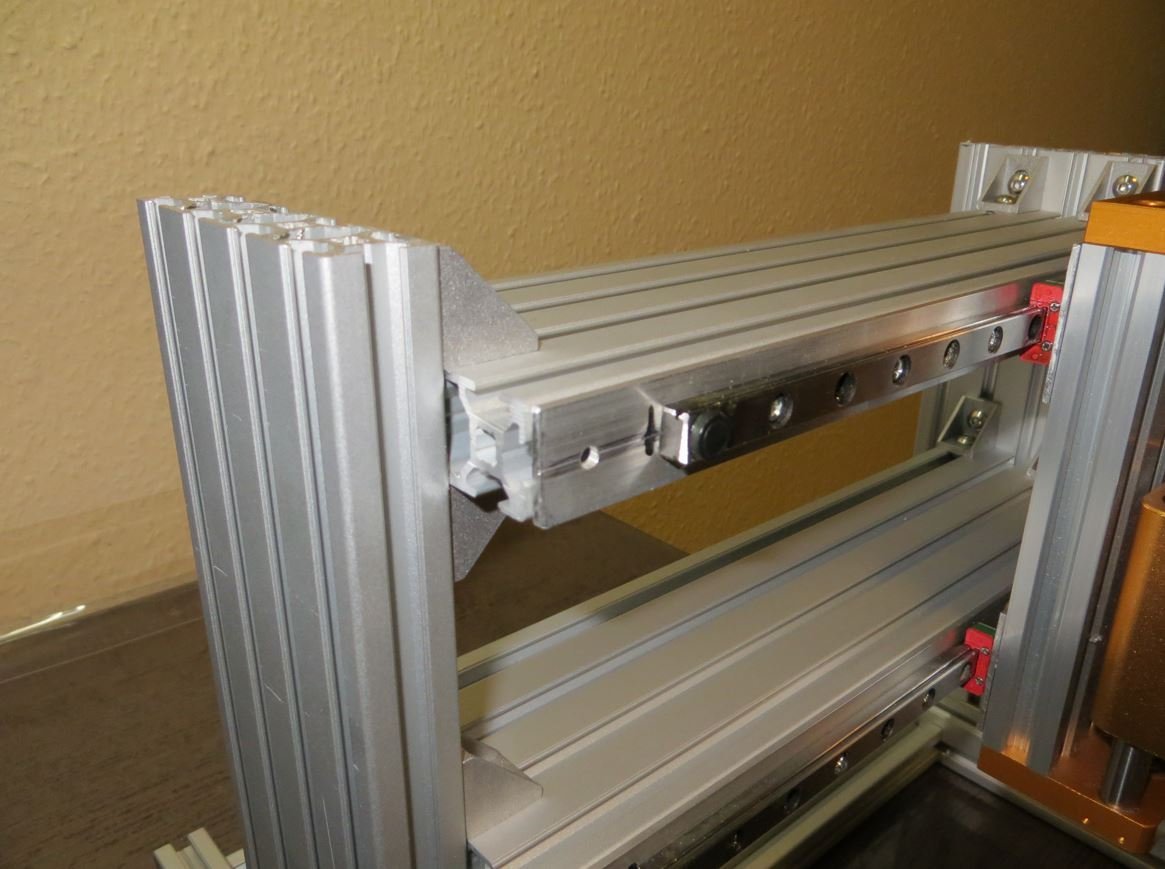

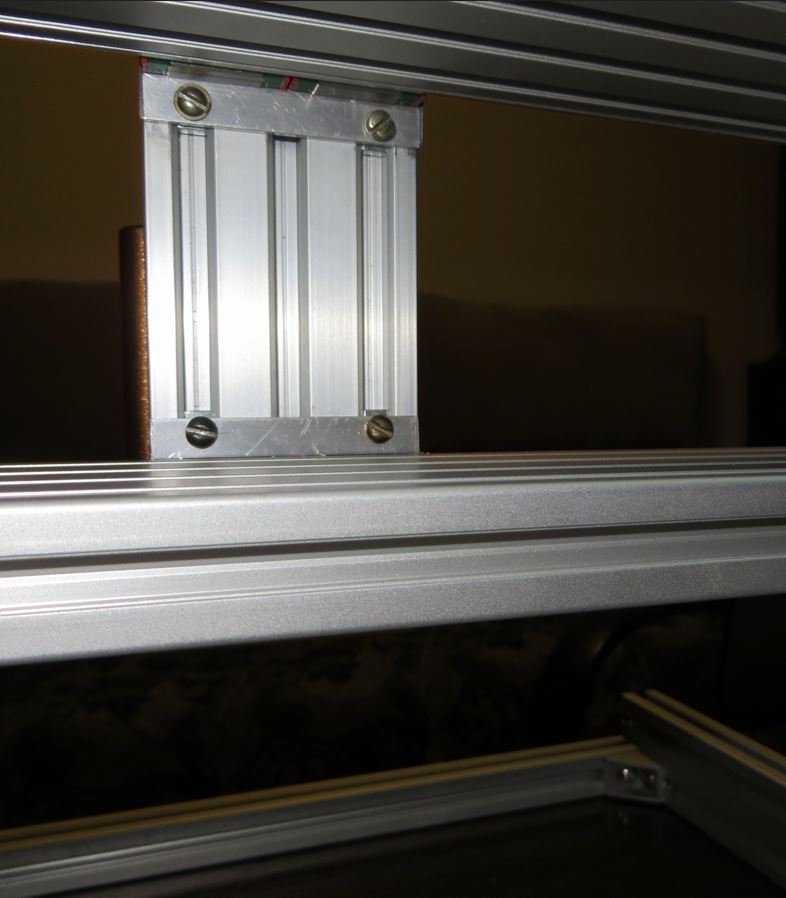

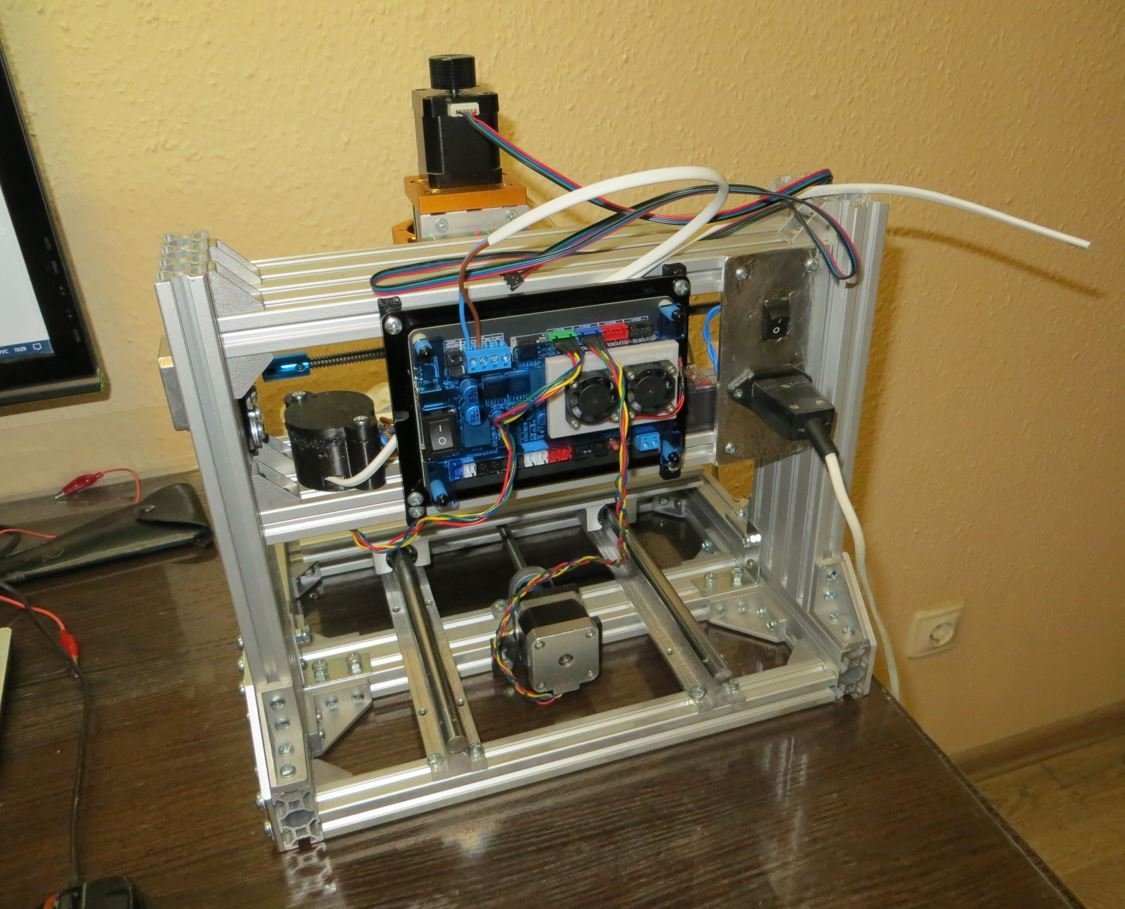

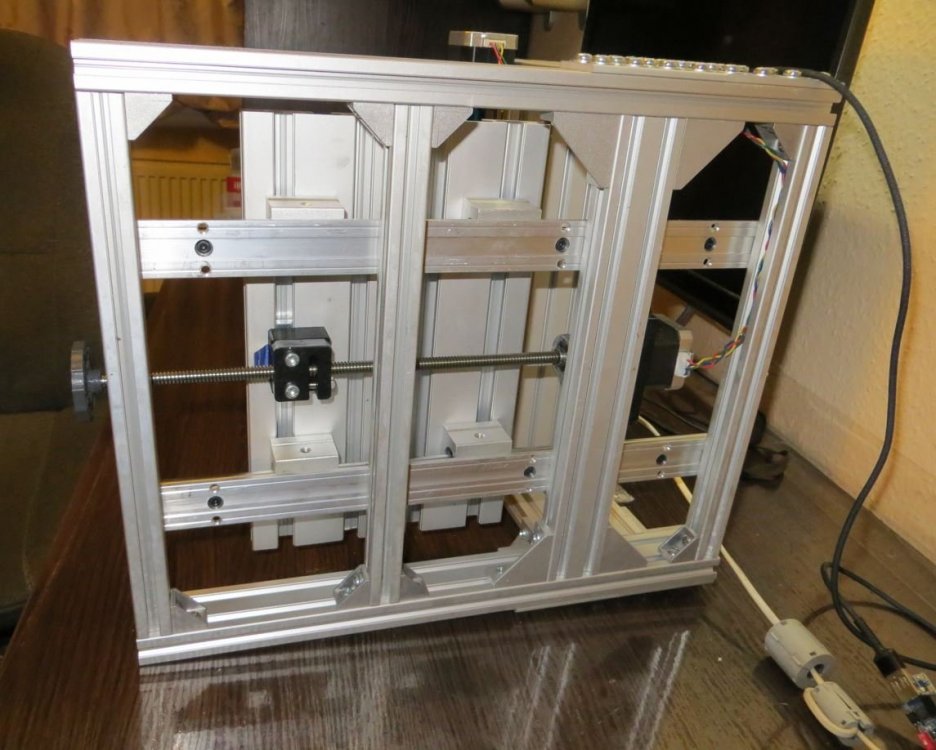

Продолжаю сборку - рельсы на ось У и подвижной стол. Под рельсами ещё одна поперечена предусмотрена -на неё пока крепежа не хватило. Доедет поставлю.


Posted
5 часов назад, ВасЁк сказал:

В Китая заказать изготовление с десяток-два качественных плат разве не проще? Да и дешевле гораздо.

Конечно проще...если у Вас плановое, промышленное производство десяток-другой изделий на ближайшие месяцы. А у меня бывает в пятницу идея, в воскресенье уже готовое устройство...

Posted

Я жгу трубой СО2. И ничего не мою, просто кидаю в раствор лимонки, соли и перекиси. И минут через 10 , как появились пузырики, зубной щеткой легко очищается пространство между дорожками. После ЛУТ это сказка. Ну  конечно минус - это сидеть, сверлить отверстия. Но это самый быстрый экспресс метод. Правда не у всех есть труба СО2.

  • Like (+1) 1
