Наконец-то (в начале этого года) поставил давно приобретенные VR40CSE от В. Рыжкова в макет (полный усилитель уже не сделаю, скорее всего...) однотактника на 6П41С в триоде и обругал себя - за то, что

ДимДимыч
ДимДимыч

Давно уже существует такая концепция направление в построении ламповых усилителей. И это стоит того!   Например сразу приходит на ум система  Ю.А.Макарова. Вот только как то всё это на аудио

ВКН
ВКН

Музыка это ноты и звуки. Но ноты и звуки это не всегда музыка. ЮАМ достоин уважения как инженер и человек. Прежде всего - человек.

Posted Images

Алекс Proficient

Алекс

Posted
Posted
2 минуты назад, Stan Marsh сказал:

Да, промежуточные теоретические расклады, как это не грустно, пока не в пользу сторонников БТВЗ. Внятных преимуществ не озвучено. Грустно. Продолжаем.

Всё уже было, RSD и компания давно всё рассказали и доказали. Смешно другое, в инете не важно какой у тебя бэкграунд, есть сообщение от одного оппонента и есть ему противоположное от другого т.е. получается паритет. Вот так и здесь спорят владельцы Ригонд с владельцами Монтан)))

Stan Marsh Mentor

Stan Marsh

Posted
Posted
7 минут назад, Алекс сказал:

Всё уже было, RSD и компания давно всё рассказали и доказали.

Не видел.



7 минут назад, Алекс сказал:

Вот так и здесь спорят владельцы Ригонд с владельцами Монтан)))

Осталось только понять, кто именно является владельцами Ригонд, а кто - Монтан. И велика ли между ними разница, и есть ли она вообще.





Алекс Proficient

Алекс

Posted
Posted
56 минут назад, Stan Marsh сказал:





Осталось только понять, кто и велика ли между ними разница, и есть ли она вообще.





Уверяю и те и другие замечательные люди.

Михаил К. Proficient

Михаил К.

Posted
Posted
1 час назад, Сергей Б сказал:

Размеры - ОСМ от 630 ватт до 3 Квт, зазор 22 - 44 мкм. Почему потери мифические, я написал.

С зазором 22 мкм на 5 тыс витках уже на токе 10 мА  будет иметь место насыщение магнитопровода.

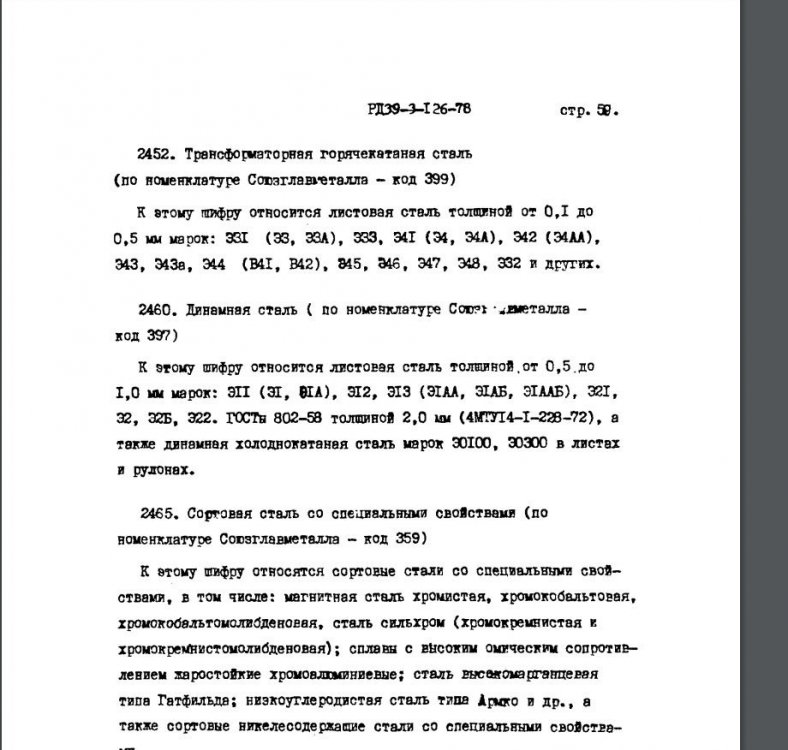

Они у вас мифические, а производители элтех сталей их почему то в названия марки выносят.

И они так то являются вообще единственной нормируемой характеристикой. Накатали железо, потом проверяют на пробах какие потери - и присваивают грейды железу, этот рулон потери 1.6 ватт/кг -М6, этот с 1.4 ватт/кг -М4 и т.д.

А мы типа говорим - я купил железо с потерями 1.6 ватт/кг (М6), но считаю потери мифическими, но покупаю строго с потерями 1.6 ватт/кг.



  • Smile 1
Михаил К. Proficient

Михаил К.

Posted
Posted
24 минуты назад, Алекс сказал:

Уверяю и те и другие замечательные люди.

а ты бы какой вариант для себя выбрал ?

Дано комната 15-20 квадратов, продавать и менять и слушать музон на других ас нельзя, только на этих.

Вариант 1 -полочники двухполоски с простыми фильтрами, нч 8 дюймов

2- Монтаны с двумя пятнашками в каждой и фильтрами 4-го порядка с пассивным разделом на 80 гц. ФИ -на 16 Гц.

я бы -однозначно полочники.

Сергей Б Local

Сергей Б

Posted
Posted
26 минут назад, Михаил К. сказал:

С зазором 22 мкм на 5 тыс витках уже на токе 10 мА  будет иметь место насыщение магнитопровода.

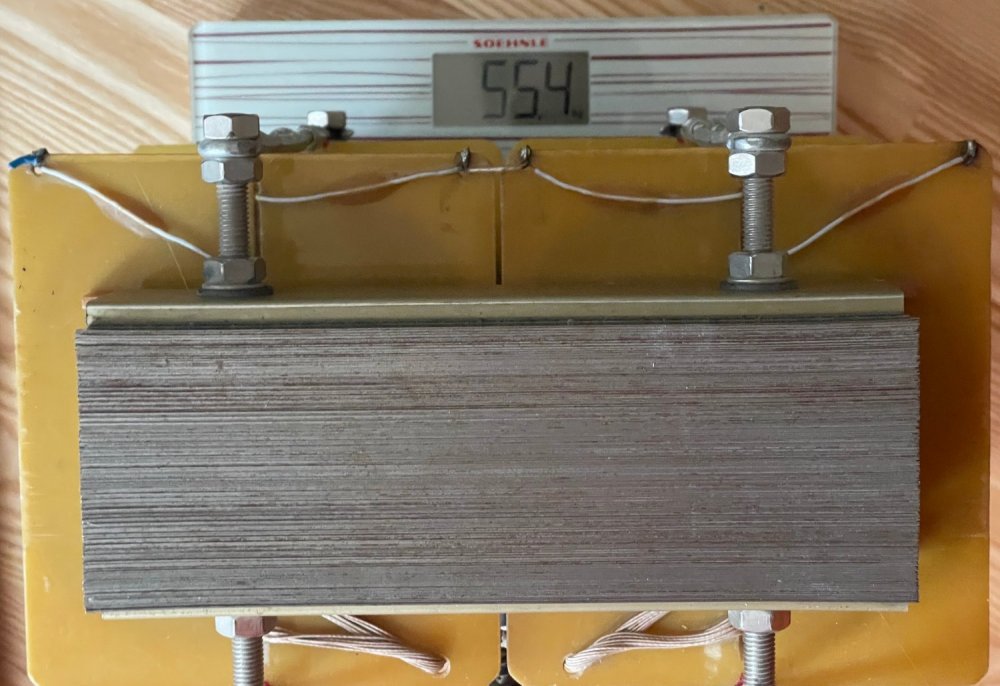

Железяка в 7 килограммов войдёт в насыщение при 10 ма ? Вы в расчётах ошиблись. При 50 ма играет чУдно, оно и железо большое, что бы насыщения и близко не было.

А вообще, тема религиозная, кто то слышал удачные воплощения того и другого, кто то нет, кто то живёт расчётами, от того убеждён, но живьём не слышал.

Карта Proficient

Карта

Posted
Posted
6 минут назад, Сергей Б сказал:

кто то слышал удачные воплощения

Мы с Бокаревым слышали 8? кг транс в српп 6с19п.

Небо и земля.

Но народ... перефразируя... "на твз переводил сливочное масло".



Xрюн222 Mentor

Xрюн222

Posted
Posted

Мне вот интересно, чтоб тема была и технической, мы когда нибудь увидим результаты измерений про жуткие потери в БТВЗ, от главного пейсателя про эти самые потери? Прям без аллегорий, на живом железе.  Вот вход, 1 Вт подаем, железа ну пусть 5 кг, 1 Вт/кг, итого 5вт потерь, на выходе соотв. -4 Вт. Далее - то же самое, вот железо 1 кг, 1 Вт потерь, итого на выходе 0.

  • Like (+1) 3
  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Михаил К. сказал:

а ты бы какой вариант для себя выбрал ?

Дано комната 15-20 квадратов, продавать и менять и слушать музон на других ас нельзя, только на этих.

Вариант 1 -полочники двухполоски с простыми фильтрами, нч 8 дюймов

2- Монтаны с двумя пятнашками в каждой и фильтрами 4-го порядка с пассивным разделом на 80 гц. ФИ -на 16 Гц.

я бы -однозначно полочники.

В старых каталогах некоторых фирм (  даже, вероятно, многих) приводились рекомендации производителей модельных линеек, для какого помещения какие применить). Для комнаты скорее 15...20 кв м, насколько помню, рекомендовалось всё таки с НЧ скорее 10", чем 8"... И скорее 3-полоска. То есть, скажем так - крупные полочники.

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
1 час назад, Сергей Б сказал:

Железяка в 7 килограммов войдёт в насыщение при 10 ма ? Вы в расчётах ошиблись. При 50 ма играет чУдно, оно и железо большое, что бы насыщения и близко не было.

Какая разница сколько килограммов ? Никакой.

Играет роль величина зазора, количество витков и длина магнитной линии.

У вас 5-6 тыс витков и зазор 22 микрона. С СМЛ 0.4 метра и током 50 мА, индукция будет 7.5 -9 (семь с половиной - девять) Тесла.

Как уже эти сказки надоели...



  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted

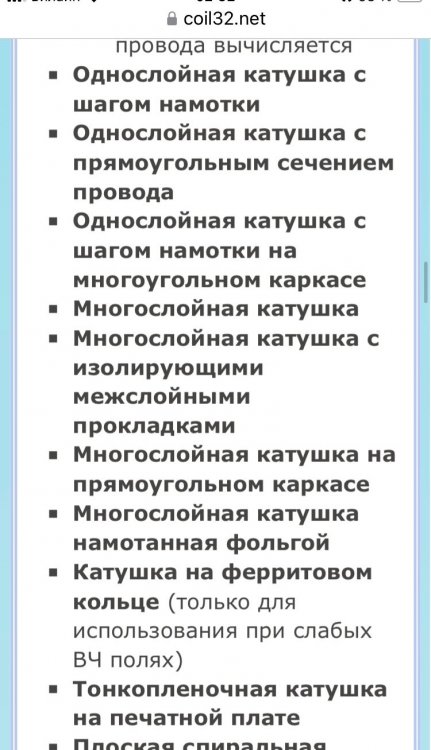

µэф = µ/(1+lз×µ/l), где:
µ – магнитная проницаемость сердечника без зазора
l – средняя длина магнитного контура,
lз – длина воздушного зазора.

20 тыс делить на (1+0.022*20 тыс/400)=9500.

Дальше, магнитная индукция в сердечнике равна:
B = µэф×µ0×n×I/l

подставляем 9500, 5 или 6 тыс витков, ток 50 мА и 400 мм

и получаем 7.5 или 9 Тл.

  • Like (+1) 3
Кружка Local

Кружка

Posted
Posted
2 часа назад, Михаил К. сказал:

однозначно полочники

Несколько лет кряду в жилых 16^м2 стояли 2_х метровые электростаты с поддержкой пары 12’’ сабов. Прекрасно они себя там чувствовали.

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
24 минуты назад, Кружка сказал:

Несколько лет кряду в жилых 16^м2 стояли 2_х метровые электростаты с поддержкой пары 12’’ сабов. Прекрасно они себя там чувствовали.

Там тоже было пассивное деление на частоте 80 гц и фазик настроенный на 16 гц ?

80 гц в пассиве это два конденсатора в сумме под 1000 мкф и два дросселя итого на 20+ миллигенри между ламповым усилителем и динамиком.



Михаил К. Proficient

Михаил К.

Posted
Posted
24 минуты назад, Кружка сказал:

Фазика не было, сабы активные, деление ниже.

-Правда ли, что токарь Петров выиграл автомобиль ?

-Да, это правда, только не автомобиль, а мотоцикл и не выиграл, а купил.

  • Hmm... (-1) 1
RSD Veteran

RSD

Posted
Posted
3 часа назад, Алекс сказал:

конечно такой

  А что это за АС такие знакомые...
