Давно уже существует такая концепция направление в построении ламповых усилителей.

И это стоит того!   Например сразу приходит на ум система  Ю.А.Макарова.

Вот только как то всё это на аудио сайтах почему то не одобряется начальством.

Всё вскользь в разных ветках...

  А мы с вами давайте откроем отдельную тему по БТВЗ.?

-------------------------------------------

 Показываем, рассказываем, обсуждаем, спорим и т.д.

Для начинающих меломанов в этом направлении так и поможем в расчётах и т.п.

  Ну и в качестве вступления  приведу примеры таких:

--------------------

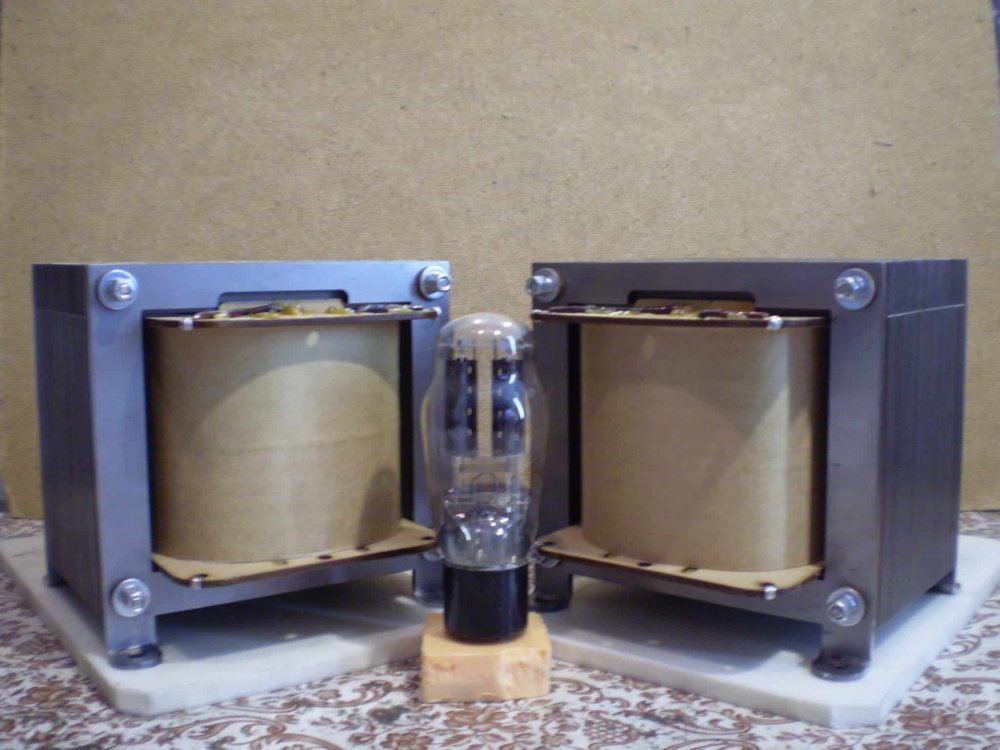

SE БТВЗ для 2А3 и отзыв о звуке:

Большой привет от счастливого меломана.Наконец-то все прогрелось и разыгралось.

Сегодня было прослушивание. Мой близкий друг и главный консультант гонял 3 ч. свои диски

Слушали старый рок, прогресив, джаз, классику.

 И после того ,как, к нему вернулось логическое мышление сказал ,

что за всю свою практику не слышал ничего подобного!!! А СХЕМА-ТО одна и та-же.

Так-что можете себя поздравить, и огромное спасибо!!!

П.С.-кстати мощности за глаза. Для комфортного звука хватает четверти громкости.

--------------------------------

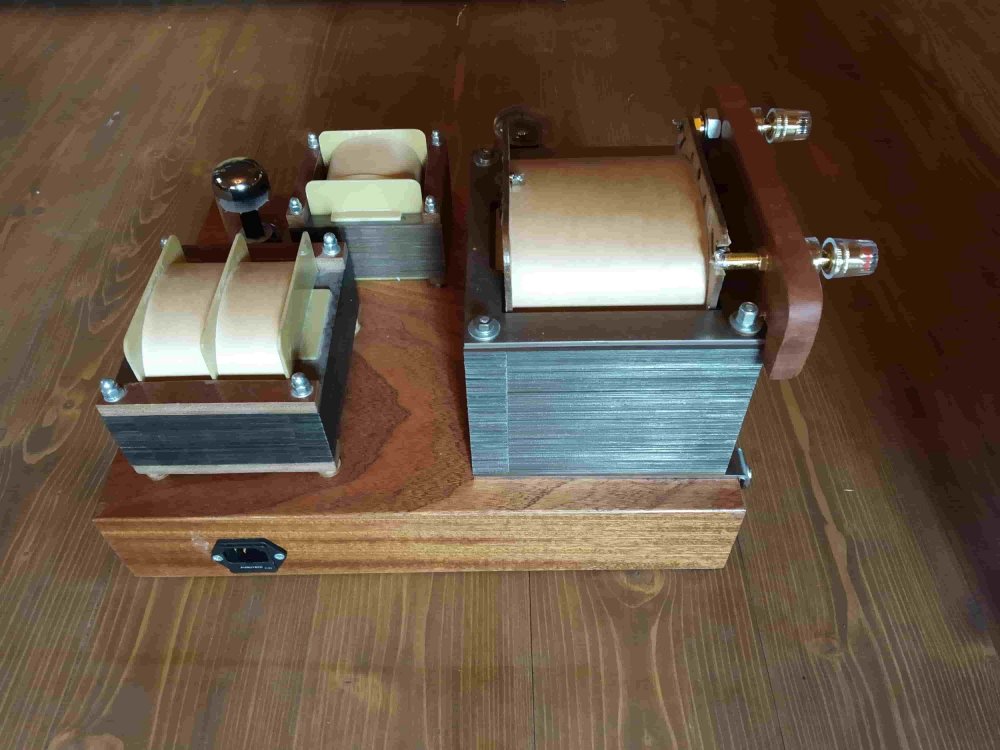

На фото 3 выходники для EL3010 в триоде.

---------------------------------------

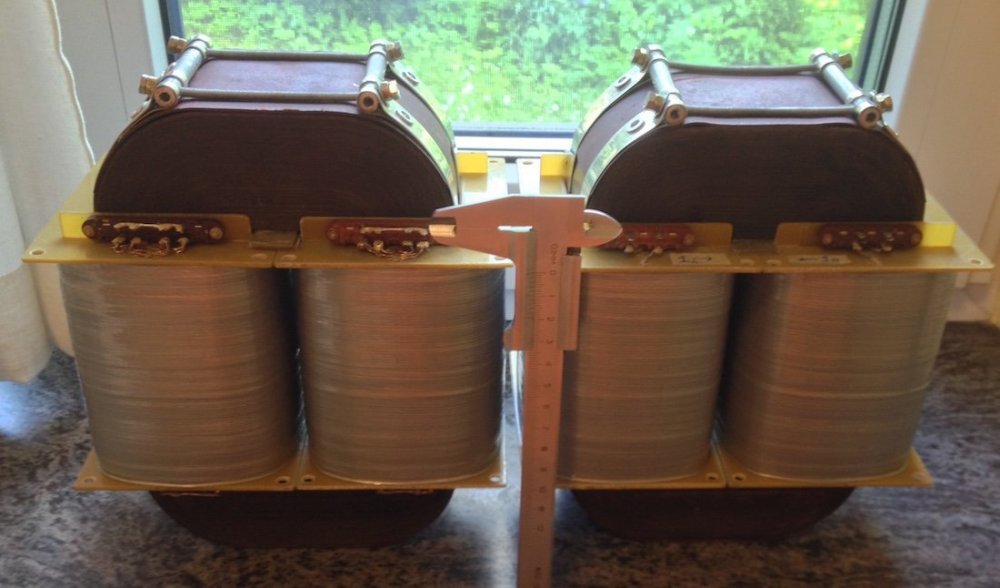

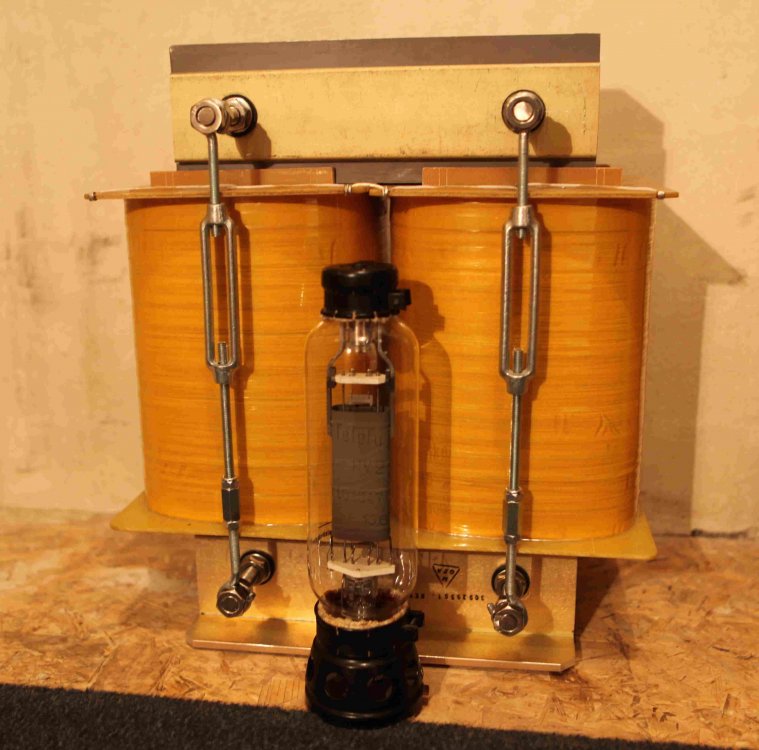

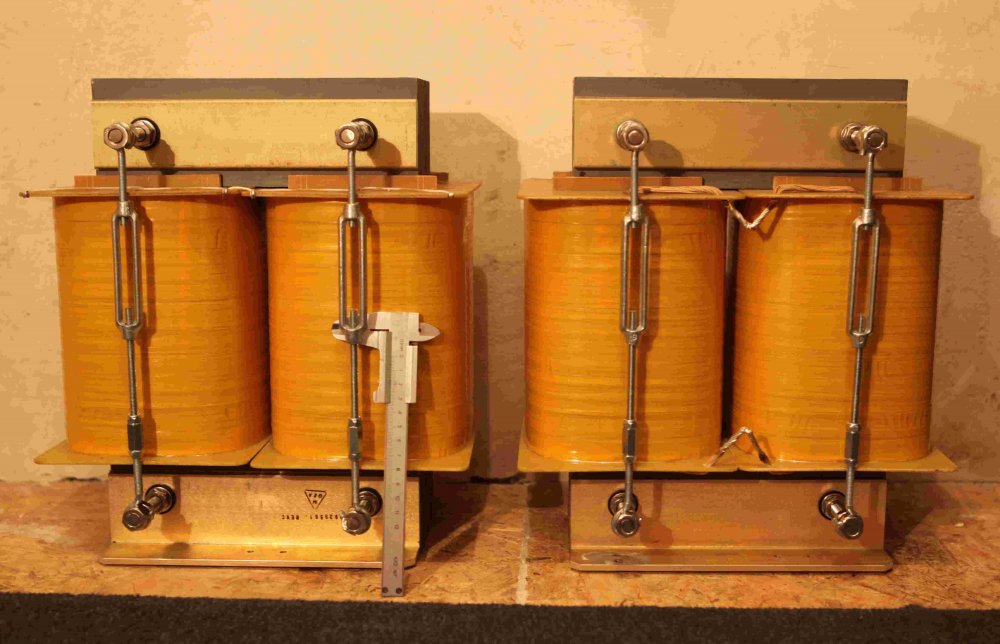

  Ну и БТВЗ Романа Кружки.....для ГУ-48...RV25...







Изображение 2183.jpg

  • Like (+1) 7
  • Thanks (+1) 1
  • Replies 514
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

alss
alss

Наконец-то (в начале этого года) поставил давно приобретенные VR40CSE от В. Рыжкова в макет (полный усилитель уже не сделаю, скорее всего...) однотактника на 6П41С в триоде и обругал себя - за то, что

ДимДимыч
ДимДимыч

Давно уже существует такая концепция направление в построении ламповых усилителей. И это стоит того!   Например сразу приходит на ум система  Ю.А.Макарова. Вот только как то всё это на аудио

ВКН
ВКН

Музыка это ноты и звуки. Но ноты и звуки это не всегда музыка. ЮАМ достоин уважения как инженер и человек. Прежде всего - человек.

Posted Images

Buran81 Local

Buran81

Posted
Posted
1 час назад, ДимДимыч сказал:

Вот только как то всё это на аудио сайтах почему то не одобряется начальством.

Дмитрий,оно скорее не то что НЕ одобряеся,оно просто НЕ понимается. Т.е физически и технически концепция так называемых  БТВЗ,просто не имеет смысла (что 100500 раз обяснялось).

ИМХО. Я бы расматривал это концепт построения в аудио,в разрезе обсуждения иной эзотерики или личной веры. Аля Аббас и им подобным... Это ведь тоже,очень важно ...:classic_cool:

Сергей Ал. Veteran

Сергей Ал.

Posted
Posted

Старая тема :default_wacko:

БТВЗ уместны в конкретных системах с конкретными звуковыми предпочтениями. Техническое обоснование (со ссылками на литературу) Ю.А.Макаров приводил не раз. И Дмитрий прав - это одно из направлений (между прочим, весьма дорогостоящее, требующее системного подхода), принять его или нет - дело конкретного индивидуума, так же как выбор лампа/транзистор и т.п.

В родительском доме недавно меняли эл.счётчик, приходили молодые парни из Энергосбыта.
Увидели мой рабочий стол с макетом и кучкой ламп, удивились - этим кто-то ещё занимается?
И это они ещё цену такого хобби не знают ...

  • Like (+1) 4
Buran81 Local

Buran81

Posted
Posted
14 минут назад, Сергей Ал. сказал:

дело конкретного индивидуума,

Ну так я и говорю... Это все можно смело рассматривать в вопросах личной веры отдельного человека.

26 минут назад, ДимДимыч сказал:

..и как ты выразился "тоже, очень важно...

Это  100% очень важно. Ибо внешний мир очень часто есть  наше представление о нем:-)).

Друго дело, когда идут публичные и не прекрытые потуги натягивать сову на глобус..(например как это делает Макаров)..Вот это уже действительно ИМХО.скверно..  Писал бы просто ,как Остап..."мол я художник и  так вижу мир"... И вопросов бы не было:-)))

Alex Torres Contributor

Alex Torres

Posted
Posted
48 минут назад, Buran81 сказал:

Я бы расматривал это концепт построения в аудио,в разрезе обсуждения иной эзотерики или личной веры.

Рома, это называется "хобби" - когда интересует "сам процесс".

Поэтому любая шизотерия - что макаровщина, что аббасовщина, имеют полное право на существование.

По крайней мере, пока ее апологеты ведут себя в рамках приличий.





  • Like (+1) 1
  • Thanks (+1) 1
Buran81 Local

Buran81

Posted
Posted
7 минут назад, Alex Torres сказал:

Поэтому любая шизотерия - что макаровщина, что аббасовщина, имеют полное право на существование.

+100500.



8 минут назад, Alex Torres сказал:

По крайней мере, пока ее апологеты ведут себя в рамках приличий.



Льшь бы баки не забивали неокрепшим умам,коверкоя написаное в тех.литературе, на свой шизо-лад:classic_smile:

  • Like (+1) 1
  • Thanks (+1) 1
Сергей Ал. Veteran

Сергей Ал.

Posted
Posted (edited)
25 минут назад, Alex Torres сказал:

...макаровщина

Нет желания заново начинать старый спор с одним и тем же финалом - взаимные оскорбления (в адрес ЮАМ они уже прозвучали) и т.п.

Ю.А.Макаров на основе своей концепции создал целостную систему для прослушивания музыки, никому не навязывает своих взглядов. Имеет безусловный авторитет в вопросах звуковоспроизведения, многие изготовители аудиаппаратуры считают за честь услышать его оценку своих изделий.

Дим Димыч вообще зря начал эту тему. Кроме негатива, как показывает опыт других форумов, она ничего не принесёт.

Либо нужно ввести премодерацию сообщений.

Edited by Сергей Ал.
  • Like (+1) 2
  • Hmm... (-1) 1
ВКН Local

ВКН

Posted
Posted
4 минуты назад, Сергей Ал. сказал:

систему высочайшего уровня для прослушивания музыки

Музыка это ноты и звуки. Но ноты и звуки это не всегда музыка. ЮАМ достоин уважения как инженер и человек. Прежде всего - человек.

  • Like (+1) 8
Buran81 Local

Buran81

Posted
Posted
9 минут назад, Сергей Ал. сказал:

Нет желания заново начинать старый спор с одним и тем же финалом

Можете и не учавствовать...

Хотя финал,да известен и можно опять повторить все его тезисы , даже без упоминания фамилии  Макарова.

1)Делать ТВЗ способным без искажений выдавать на номинальной мощности 1гц - никакого,более менее тех.здравого смысла нет.

2)С ростом габаритов ростут потери и падает индуктивност от намагничивания постоянным током.

3) Ухудшаются СЧ и ВЧ диапазон подобного трансформатора,  из-за неоправданных габаритов намотки.

4)Бессмысленное выбрасывание денег на материалы...(магнитопровод,провода).



  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted (edited)
39 минут назад, Сергей Ал. сказал:

Ю.А.Макаров на основе своей концепции создал целостную систему для прослушивания музыки, никому не навязывает своих взглядов.

Еще как навязывал!

И провода в ногу толщиной, и батареи конденсаторов с холодильник размером, не говоря уже о всяких "ПСН" и прочих умных словах, так хорошо действющих на удифилитиков и радиолюбителей  ("допустимое в обществе ругательство").

Не говоря уже о "50 ом входного сопротивления" и мощностях 1.5вт, типа "чем меньше тем лучше".

Другое дело, что как я уже говорил выше - "из любви к процессу" можно чем угодно заниматься. Даже лампами или винилом. ?

Edited by Alex Torres
  • Like (+1) 2
ДимДимыч Veteran

ДимДимыч

Posted
  • Author
Posted

  то Buran:

Роман, давай пока не будем  про теорию.   Это уже по сотому кругу спор получится.

Просто послушаем кто как выскажется по БТВЗ.... практики конечно, ну или кто у кого слушал такое БТВ-зэшное.?

 Понравилось...не понравилось....

Давайте без эмоций и каких то старых обид.

Премодерацию я здесь совсем не планировал.

Buran81 Local

Buran81

Posted
Posted
10 минут назад, ДимДимыч сказал:

Давайте без эмоций и каких то старых обид.

Да никаких обид.

Просто очередной раз озвучил свое мнение по этому вопросу:classic_smile:

Buran81 Local

Buran81

Posted
Posted
10 минут назад, Alex Torres сказал:

"Б" - это "большие"?



БТВЗ это не просто большой (например твз к ГУ48 тоже большой) .Это когда размер выбирается вообще без привязки  какай либо мощности. Т.е христоматийный пример ..вых.мощность 5ватт , выходник весом 40кг. Это и есть БТВЗ.

Alex Torres Contributor

Alex Torres

Posted
Posted (edited)
10 минут назад, Buran81 сказал:

вых.мощность 5ватт , выходник весом 40кг. Это и есть БТВЗ.

Ну тоесть очередной удифилитический маразъм.  (Я, собственно, про обе эти цифры  ?)

Трансформатор не должен быть большим или маленьким, он должен быть оптимальным. Но поскольку чаще всего делается не на том на чем нужно, а на том что есть (особенно, если это какое-нибудь говеное совдеповское железо с помойки), то лучше конечно взять побольше. Но выходить за рамки разумного тоже не стоит.





Edited by Alex Torres
  • Like (+1) 2
Buran81 Local

Buran81

Posted
Posted
1 минуту назад, Сергей Ал. сказал:

Сто раз отвечалось, неужели трудно запомнить

Ну вам  надо когда то уже начинать понимать,что вы постите..  Не?.. Или возраст уже не позволяет?:classic_smile:

Сергей Ал. Veteran

Сергей Ал.

Posted
Posted (edited)
1 час назад, Сергей Ал. сказал:

....взаимные оскорбления (в адрес ЮАМ они уже прозвучали) и т.п.

Другого я и не ждал.

Не хотелось бы проводить аналогий, но именно после аналогичной ветки с откровенной травлей и выдавливания с форума ЮАМ (в чём Буран принимал активное участие) начал "загибаться" АП.

Edited by Сергей Ал.
  • Thanks (+1) 1
Buran81 Local

Buran81

Posted
Posted (edited)
21 минуту назад, Alex Torres сказал:

Трансформатор не должен быть большим или маленьким, он должен быть оптимальным.

Правильно.

И даже в древних книжках это все написано.например у Цыкина . Где в расчете участвует и мощность и  индукция и магнитная проницаемость,и зазоры,и индуктивность и  значения к.гармоник в токе и интенсивности подмагничивания и длинна магнитной силовой линии  и марки сталейи .т.д.....Просто некоторые наши современники,умудряются все это невообразимым образом исковеркать на свой "уникальный" лад .

21 минуту назад, Alex Torres сказал:

(особенно, если это какое-нибудь говеное совдеповское железо с помойки), то лучше конечно взять побольше.

Это старое заблуждение еще с о старого  АП. Железа то берут больше и плохого ,а то что на него уходит большая часть энергии ....игнорируется. Тот же самый хрестоматийный случай.. транс весом 40кг, внутр.лампы 100ом,а по факту на осциллографе 2Гц -3дБ... Т.е любой не большой ТВЗ на современной стали это обеспечит на куда меньшем сердечнике.

Да и в 1955 году предки почему то точно знали ,какие требования должны быть к материалу магнитопровода... а у нас теория плоской земли набирает обороты ?


Edited by Buran81
Kolyaholod Enthusiast

Kolyaholod

Posted
Posted

Поначалу сам относился с недоверием к БТВЗ. Пока не попробовал сравнить в одном проекте два одинаковых трансформатора по индуктивности (около 50 Гн) и разным сопротивлением первички, 5% и 10% от Ri. Прозрел и больше вопросов не возникало...

Как выше писал Костя, ноты и звук не всегда музыка. Говорят, что музыка бывает и без нот и без звука... Извращенцы, наверное.

  • Like (+1) 5
ВКН Local

ВКН

Posted
Posted
16 минут назад, Kolyaholod сказал:

Говорят, что музыка бывает и без нот и без звука...

Да, бывает. Это называется озарение. Уж потом она ложится на нотный лист. Но я хотел сказать иное.

Я сторонник разумной достаточности. Творчество Макарова мне лично недопонятно. Но это ТВОРЧЕСТВО! Требует уважения.

  • Like (+1) 1
Сергей Ал. Veteran

Сергей Ал.

Posted
Posted
25 минут назад, Kolyaholod сказал:

...больше вопросов не возникало...

Услышал преимущества БТВЗ в системе знакомого с Tannoy Westminster. Комфортный звук во всём диапазоне частот, "живые" контрабас и рояль, отличная проработка оркестровых записей (выходники изготовлены В.Рыжковым). В системах невысокого уровня такие трансформаторы, конечно, нет смысла использовать (отсюда и негативные отзывы).

По поводу недостатков БТВЗ - просто нужны определённая квалификация и опыт для их изготовления и использования, которыми Буран не обладает, поэтому и старается очернить (мягко говоря) тех, у кого они есть.



  • Like (+1) 2
ДимДимыч Veteran

ДимДимыч

Posted
  • Author
Posted
21 минуту назад, Сергей Ал. сказал:

Услышал преимущества БТВЗ в системе знакомого с Tannoy Westminster. Комфортный звук во всём диапазоне частот, "живые" контрабас и рояль, отличная проработка оркестровых записей (выходники изготовлены В.Рыжковым). В системах невысокого уровня такие трансформаторы, конечно, нет смысла использовать (отсюда и негативные отзывы).

По поводу недостатков БТВЗ - просто нужны определённая квалификация и опыт для их изготовления и использования, которыми Буран не обладает, поэтому и старается очернить (мягко говоря) тех, у кого они есть.



Сергей, ты по второму пункту не прав.

  Квалификации у Бурана хватает, не меньше нашего.  Просто он не верит в них.

Слишком у него научно-теоритический подход к расчётам твз.

Догмы.

Ну какие ещё у него годы...:classic_smile:



  • Like (+1) 1
