Выходники БТВЗ

[Den101]

2 минуты назад, Alex Torres сказал:

тут в оновном обсуждают полнополосные усилители

Так если работать на полный диапазон, зачит ШП УНЧ работает на трехполоску, иначе один хрен нет смысла делать его от 20Гц. А дальше всё по кругу - в трехполоске тугой басовый дин, БТВЗ...

[Alex Torres]

3 минуты назад, Den101 сказал:

Так если работать на полный диапазон, зачит ШП УНЧ работает на трехполоску, иначе один хрен нет смысла делать его от 20Гц.

Усилитель или транс? еще раз - для однополосной системы, неважно 3-х или 1-полосной,  транс надо не с 20 а с 5-10.  Весь усилитель может с 20 и получится, но все это делается  чтобы хорошо и правильно воспроизвести 40-50.



5 минут назад, Den101 сказал:

А дальше всё по кругу - в трехполоске тугой басовый дин, БТВЗ...

Неа. Если  у Вас в 3-х полоске с пассивным кроссовером стоит "тугой сабовый блин с чутьем 80", то у Вас будут совсем другие проблемы, а не какой-то там транс. Вам  будет не до него :)





[Den101]

8 минут назад, Alex Torres сказал:

то у Вас будут совсем другие проблемы

Вот чтобы их избежать, использую двухполоску и саб)

[Карта]

46 минут назад, Alex Torres сказал:

В каком смысле "вовремя"?

Попробую такие сделать, но поменьше.

[Alex Torres]

11 минут назад, Den101 сказал:

Вот чтобы их избежать, использую двухполоску и саб)

Я тоже, только на "саб" а "сабы" - двухполоски на них сверху стоят.

Впрочем, уже была дискуссия, называть их "сабами" или "НЧ-полосой" в биампинге. Если как многие привыкли, что "саб" это ящик с НЧ-динамиком и встроенным усилителем - то это НЕ сабы у меня :) Посколкьу встоенных усилителей в них нет.



[BAA]

3 hours ago, Карта said:

Печаль в том

Рыбак рыбака...

[BAA]

2 hours ago, Alex Torres said:

Усилитель или транс? еще раз - для однополосной системы, неважно 3-х или 1-полосной,  транс надо не с 20 а с 5-10.  Весь усилитель может с 20 и получится, но все это делается  чтобы хорошо и правильно воспроизвести 40-50.

Граждане, полоса по низу зависит от Ri и L1, может таки лампу понизкоомнее при прочих равных чем полведра железа.
А насчет терминов - это да, как-то труды индукционщиков привелось читать.

[Stan Marsh]

6 минут назад, BAA сказал:

чем полведра железа

Или полведра ламп ||





[BAA]

2 minutes ago, Stan Marsh said:

Или полведра ламп ||

Согласился - железо дешевле ;-)

[Rezvoy]

В биампе надо стремится к равенству индукций на частоте раздела полос ( если трансформаторные схемы есс-но ). Как правило динамики на СЧ-ВЧ более чувствительные и железку можно взять поменьше, исходя из равенства отдачи полос. С большой долей вероятности СЧ-ВЧ трансформатор на деле будет отлично играть  и нижние частоты.

[Карта]

3 часа назад, Alex Torres сказал:

транс надо не с 20 а с 5-10

Именно

49 минут назад, BAA сказал:

может таки лампу понизкоомнее

Пара 6П41С, для одноактных триодофилов

15 минут назад, Rezvoy сказал:

В биампе надо стремится к равенству индукций на частоте раздела полос

то есть, из НЧ-транса делать плохой НЧ-транс?



[Rezvoy]

1 час назад, Карта сказал:



то есть, из НЧ-транса делать плохой НЧ-транс?



Из СЧ-ВЧ делать хороший НЧ. В моём биампе на 300В и 2А3  на частоте раздела 1500Гц  78Гс на 4 Вт СЧ-ВЧ (5800 на 20Гц) и 75Гс на 10Вт НЧ (5600 на 20Гц)

[Buran81]

8 часов назад, Den101 сказал:

Вот так настоящие БТВЗ и получаются, видимо. Я прикинул выходник на 5Гц и хотя бы 30Вт выходной мощности (меньшей мощностью тугой сабовский блин с чутьем аля 80Дб просто не раскачать). Стало страшно.

Страшно вам стало по той причине ,что вы не разобравшись в вопросе начали считать выходной трансформатор на 5гц . А если вникнете в тему,то страхи сразу пройдут... как и тяга с так называемым "БТВЗ"

В книге Г.С Цыкина  можно найти такие определения ТЗЧ, как 1) трансформаторы  мощностью ниже критической. 2) трансформаторы мощностью выше критической.   К первому пункту относятся трансформаторы - межкаскадные ,входные и выходные (малой мощности) .Расчет которых производится по необходимой низкой частоте,без привязки к нелинейным искажениям от переменной состовляющей индукции ибо она в них незначительна. Т.е  в таких трансформаторах забота идет только об индуктивности, чтобы например межкаскадный трансформатор передал сигнал без потерь из одного какскада в другой  и сохранил ЛИНЕЙНОСТЬ системы ( усилителя).

Вторые же тип , это исключительно выходные трансформаторы,работающие на отдачу средней и большой мощности в нагрузку.И работающим со значительными значениями переменной индукции,которая пораждает на нагрузке нелинейные искажения и которые требуется  уменьшать.

Так вот вы делаете  фундаментальную ,серьездную ошибку ,когда к трансформаторы из  пункта 2) пытаетесь добавить характеристики трансфрматоров из пункта 1)

Т.е  получается так ,что проектируя ТВЗ для 5Гц и 30Ватт , ваш выходной трансформатор будет это все передовать на АС  работающих макс.Герц до 40-30..( с огромным завалом ). И на уши людей ,которые не слышат ниже 20 Воооообще.

Тогда наверное стоит спросить себя, а зачем надо было стараться делать БТВЗ для 5Гц, а не нормальный ТВЗ на 30 или 20Гц?

[Buran81]

9 часов назад, Карта сказал:

Он проживет жизнь по-своему. Как и мои знакомые. Причем, целый город. Вот что страшно, ребята

Страшно что? Что я живу без БТВЗׁׁׁׁ)))))))))))))))))?

[Карта]

55 минут назад, Buran81 сказал:

Страшно что? Что я живу без БТВЗׁׁׁׁ)))))))))))))))))?

Не, Роман, у тебя нормальная позиция. Кстати, мелкие трансы типа ТВЗ1-6 тожи ничего! (А на М4 еще краще) Смотря чего хотеть.

Страшно, что весь город не понимает, что такое транс (даже силовик).

Также - что нельзя плодить Г.

Да, еще мысль мелькала - потому Алекс и утверждает, что 99% ламповиков есмъ Мусор. О! Пословицу только что видел, новую (по поводу гулящих девок без семьи и детей...):

"На проезжей дороге трава не растет!"

4 часа назад, Rezvoy сказал:

Из СЧ-ВЧ делать хороший НЧ...

Понятно и логично

1 час назад, Buran81 сказал:

Т.е  получается так ,что проектируя ТВЗ для 5Гц и 30Ватт , ваш выходной трансформатор будет это все передовать на АС  работающих макс.Герц до 40-30..( с огромным завалом ). И на уши людей ,которые не слышат ниже 20 Воооообще.

Тогда наверное стоит спросить себя, а зачем надо было стараться делать БТВЗ для 5Гц, а не нормальный ТВЗ на 30 или 20Гц?

-- недоработка в теории у Романа. Вопросы не задавайте только. Не до того.

[Alex Torres]

1 час назад, Buran81 сказал:

Тогда наверное стоит спросить себя, а зачем надо было стараться делать БТВЗ для 5Гц, а не нормальный ТВЗ на 30 или 20Гц?

Потому что чтобы нормально воспроизвести 30, транс должен быть 5 (по мало сигналке).

Страннно почему "это" вообще вызывает какие-то вопросы.



22 минуты назад, Карта сказал:

R накалов ламп измеряет, трансы измеряет.

Все сов. мосты фтопку. Ура!

А просто более-менее приличным мултиметром померять не?

[Buran81]

12 часов назад, Alex Torres сказал:

Потому что чтобы нормально воспроизвести 30, транс должен быть 5 (по мало сигналке).

Так с нормальным,традиционным трансформатором всегда так и выходит.Считаешь на ном.мощность вых. каскада скажем 30Гц,получаешь на малом сигнале те же 5гц по -3дБ. Это с БТВЗшными как раз обычно  хуже и получается .Там  часто есть серьезные потери в индуктивности , из за экономии на качестве железа (купить много хорошего анизотропное ,не все стремятся и юзают изотропную шихтовку от сварочников) . И уменьшением кол.витков (часто боятся много мотать ибо ВЧ теряются в тумане),что снижает например  значение экв.зазора   в Сингл Энде ....со всеми вытикающими.

[Ollleg]

Маленький выходник - более живой, лёгкий и эмоциональный звук.

Большой выходник - более фундаментальный, точный и полновесный звук.

Это не я сказал, а один из присутствующих на форуме известный всем мотальщик в личной переписке.

О чём спор то? Право на жизнь и воплощение в железе имеют оба варианта.

У каждого свои предпочтения, работают оба варианта, далее дело вкуса заказчика.

[Карта]

1 час назад, Карта сказал:

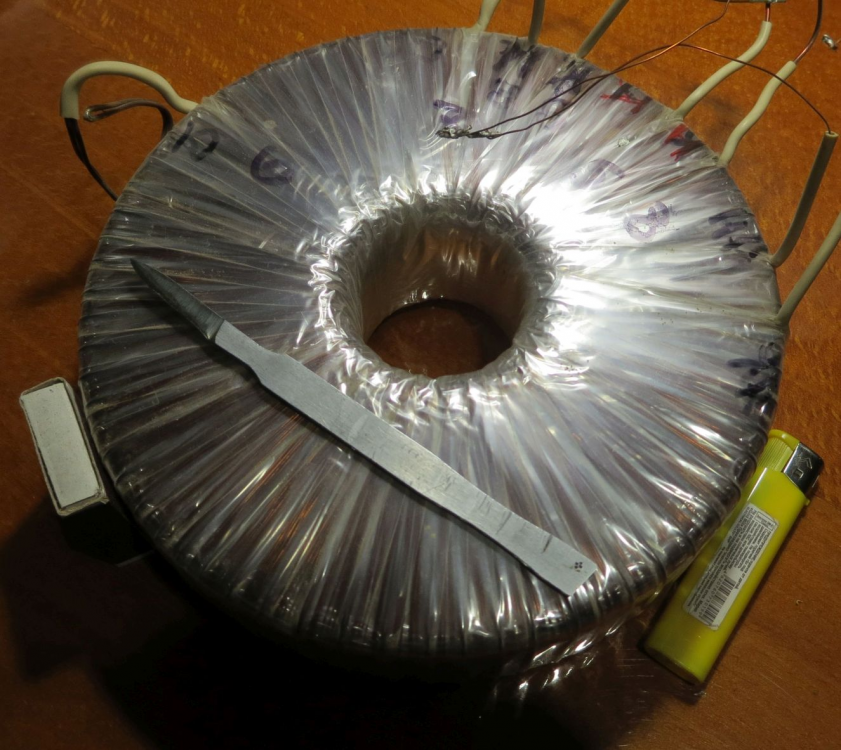

Винимал любимый БТВЗ... измерим R новым способом ;) и мультиметром...

Поглядел я на него, сделан неоптимально, но это первый подход к снаряду, первичка, по крайней мере, тонкая.



Первичка = 20.4 Ом



Вторичка:



(0-4) = 107.5мОм

(0-6) = 133.1мОм

(0-8) = 156мОм



(4-6) = 25.4мОм

(6-8) = 23.3мОм



(0-4)107.5+(4-6)25.4+(6-8)23.3 = 155.2 = 156 - сходится

(0-4)107.5мОм+(4-6)25.4мОм = 132.9мОм = 133 - сходится



Лежит рядом SANWA RD701, но увольте - им такое измерять = дурка.



(И никаких "суперпрофи..." - обычная задача. И без этого прибора вообще не разобрался бы)



И всё это о нём. О БТВЗ.



Да, при расписывании (приведенки) Ra/Raa теперь можно знать, напр., сопр. участка 0-6 Ом.

6 часов назад, BAA сказал:

Потому что самодельщик

Не совсем. Но это в прошлом.

6 часов назад, BAA сказал:

Приборы стационарные большие поверяемые

После "поверки" вольтметры кажут _разные_ напряжения, хотя прошли поверки в соответствии.

56 минут назад, Buran81 сказал:

из за экономии на качестве железа (купить много хорошего анизотропное ,не все стремятся и юзают изотропную шихтовку от сварочников)

Нашему народу успешно втюхивают и динамку в выходниках, но он, народ, понимает только поверхность. Плоскатики. Если на заборе написано "Х", значит, Х. Если написано "транс", значит некий (математическая абстракция?) транс.

И когда у них НЕТ ЗВУКА, обижаются и называют дурнем.



[Buran81]

3 часа назад, Карта сказал:

Нашему народу успешно втюхивают и динамку в выходниках, но он, народ, понимает только поверхность.

Ну так надо  просвещать людей на форумах,обяснять им на пальцах. Вот вы как мотальщик должны принимать в этом самое активное участие.  Нужно разяснять ,что не то что на динамке нельзя делать сигнальные трансы, но вообще вся шихтовка (даже анизотропная) это каменный век.

[ДимДимыч]

42 минуты назад, Buran81 сказал:

 но вообще вся шихтовка (даже анизотропная) это каменный век.

Это твоя одна из целей  прихода на портал?

[Карта]

Мысль - нано-БТВЗ.

На нано-железе. Ведь осн. смысл в снижении индукции.

[ДимДимыч]

Ага, в снижении всего "вредного".

 В итоге сцена с естественным звуком движется-дышит.

 А не только нч, как многие упёрлись в этот параметр.

[alss]

14 часов назад, Карта сказал:

Вот сейчас нашел про БТВЗ, выходник српп 6с19п, типа меандр 20 кГц, сильно плохо (оч. старое)?

Почему плохо? Фронт около 5 мкс - это полоса около 70 кГц, выброс терпимый, звона нет - хороший трансформатор.

[Карта]

Спасибо, не всё потеряно. Гляну НЧ...

- пустое. Там ген до 18 Гц.
