Ну да, лет 40+ назад Баксандалл (1921-1995) был совершенно живой, и не такой уж и старый. Но, возможно, уже на пенсии. По выслуге лет в ВВС (военно воздушные силы).

Кстати, недавно опубликована схема самого редкого и загадочного корректора емт133,  van Vliet выложил.

Так что 133,139,WV-2 - весь набор можно обсудить, при желании. И к ним до кучи ленточный УВ v87.

Edited by Xрюн222
  • Like (+1) 1
Posted (edited)
1 час назад, S.Laptev сказал:

Схемы похожи просто, номиналы разные же.

Номиналы резисторов , задающие режимы транзисторов - одинаковы в схеме Шур-61 и Телефункен -206 . Отличия - в номинале одного кондёра в цепи RIAA ( у Телека применялась другая коррекция - 50 мкс ) .... И Шур-61 еще имел переключение для микрофона и ленты , а 206-й Телефункен был просто корректором . А схема одна и та же ,  я сравнивал . Транзисторы у американцев  ( 2N-508 )   были лучше , чем АС-122 у Телефункен . Но 508-е вряд ли удасться найти сейчас . А в более поздней версии Телефункен применял уже АС-150 - они сильно отличаются от АС-122 ( меньше шумы ) ... Этот корректор Телефункен применял в нескольких моделях ресиверов -  V-101 / V-201 и др.  ( там тоже уже стояли транзисторы АС-150 )

Edited by vs music
Posted
1 час назад, S.Laptev сказал:

Для всех выше упомянутых лучше всего будет стандартное входное 47 кОм со стандартным кабелем

Я пробовал разные варианты . И пришел к результату - что для картриджей с высокой  индуктивностью лучше применять сопротивление входа 62-100 ком . Несколько моих корректоров имеют такой переключатель . Кабели на моих вертушках имеют емкость около 80 пф ( вместе с проводами в тонарме ) - я замерял это .

  • Like (+1) 1
Posted
1 час назад, S.Laptev сказал:

Интересно было бы на лампах легендарные корректоры обсудить и в другой теме, на этих далеко не уехать. Если я и похвалил где-то Дюаль, то только в сравнении со всякими современными коробочками, названия не запомнишь, Сли какие-то...

Мне ламповые корректоры не интересны . Как и микросхемные . Мои друзья пользуются ламповыми корректорами ( Cандерз и др .) , однако и германиевые я им тоже делал ( по их просьбе после прослушки моих экземпляров ) ...

  • Like (+1) 1
Posted
32 минуты назад, S.Laptev сказал:

Нехорошие для винила годы эти 90-е, корректоры просто перестали вставлять в усилители, или вот такие "баксандалы" вставляли.

Конечно интересно, но в соответствующей ветке обсудить.

Должна быть такая, посмотрел, а тут уже куча тем про германиевые, про полевые, отдельные почему-то.

Корректор Баксандалла на 5534 - это примерно год эдак 80й, максимум 82,не "90-е"... В топовых усилителях 80х,тех же Сони и Пионер, запросто можно встретить корректоры на тех же 5534, с обвеской из очень и очень аудиофильных деталей - конденсаторы с медной фольгой и тп. ?

Posted (edited)

 Ну так у меня за всё время из всего 2х транзисторников оба - 100 - вольтовые... И проигрыватель 100-вольтовый, Пионеер PL50L. И один из СД - Денон 3300, тоже 100 вольт, такой же разгул аудиофидьской комплектации внутри :).Да и на правый руль пересел лет под 20 назад ?

Edited by Xрюн222
Posted (edited)
39 минут назад, S.Laptev сказал:

Большая индуктивность это 50-е, Дженерал электрик или Унитра, за 1 генри. Тоже есть переключатель, в заводском, на 50 ком для всех и 100 ком для древних, образец 59 - 65 примерно.

Большая часть популярных картриджей  Шур 70-х годов  - имели индуктивность в районе 700 мГн . Многие картриджи  Ортофон - тоже ( серии F /FF/ VMS ) . Некоторые модели Эмпайр ( 2000-х серий и ряд других ) имели индуктивность 700-800 мГн . Было довольно много подобных картриджей ( не только у этих производителей ) ....А если внимательно почитать паспорта от картриджей Шур - то там можно увидеть , что производитель упоминал о нагрузке 47- 70 ком . Для некоторых моделей Эмпайр была четко указана нагрузка в 100 ком  . Некоторые  японские фирмы указывали нагрузку 50-100 ком для своих картриджей ....Я это тоже НЕ вчера выяснил , и очень давно пользуюсь такими переключателями  в своих корректорах   ....  В 70-х годах выпускалось много моделей предов , где корректоры были оборудованы переключателями с диапазоном до 100 ком ( Накамичи , Ямаха , Виктор , Никко , Хитачи и пр. )

Edited by vs music
  • Like (+1) 3
Posted (edited)

Корректор из ресивера ADVENT 300 . В 80-х годах схема описывалась в книге Сухова , Байло и др. В 90-х годах я собирал такой корректор на макете . Он хорошо звучал . Вот оригинальная схема .



Снимок экрана (703).png

Edited by vs music
Posted (edited)

PS Audio PS-2  ( середина 70-х годов ) . Тоже публиковался в книге Н.Сухова со товарищи . Пассивная коррекция . В России несколько мастеров почти серийно изготавливали свои клоны  этого корректора  для продажи . Оригинальная схема вот . Питание +/- 32 вольта .


Edited by vs music
  • Like (+1) 3
Posted (edited)

Корректор Томлисона-Хольмана ( он же разработал корректор Адвент , показанный выше ) . На входе корректора были переключатели для настройки входного сопротивления ( 47к/100к ) и емкости ( 50 - 400пф ) , переключатели были на задней стенке преда .

Снимок экрана (707).png



Edited by vs music
Posted
9 минут назад, S.Laptev сказал:

Ну так не было этого ничего, с самого начала не было, с 50-х,

Ну в 50-х и 60-х не было никаких настроек , даже кондёр параллельно картриджу не ставили во многих схемах тех лет . Мой клон Телефункен-206 и работает без этих кондеров и настроек .

Posted
13 минут назад, S.Laptev сказал:

Это не высокая индуктивность, высокая больше одного генри

Невысокая индуктивность  это головы типа АТ - 350-500  мГн . Там пофигу - при увеличении входного сопротивления корректора выше 47 ком - никаких изменений на слух не заметно вообще .

  • Like (+1) 1
Posted (edited)
10 минут назад, S.Laptev сказал:

Ну как не было, было множество моно коррекций.

Я имел в виду не переключатели для перехода на разные типы коррекции ( как это часто делали в ламповых предах 60-х годов )   , а переключатели для настройки под картридж - их зачастую не ставили во многих корректорах   .

Edited by vs music
Posted
7 минут назад, S.Laptev сказал:

А зачем, когда были кабели примерно одной длины, когда надо ёмкости вовнутрь вертаков вставляли, в тонармы Шур-СМЕ

Емкости в тонармы ставили нечасто .  В СССР тоже этим иногда баловались в вертушках Электроника .

Posted (edited)
5 минут назад, S.Laptev сказал:

Вот простой и понятный пример, для нормальной, не с запиленной иглой головки, из мануала:

Думаете - я этого не знаю ??. Я подозреваю  откуда этот мануал - наверняка это Ямаха . Есть у меня всё это ...Такие картинки для разных картриджей - будут сильно разными . Я таких картинок могу  много привести  - целая коллекция есть  .

Edited by vs music
Posted (edited)
3 минуты назад, S.Laptev сказал:

Ну так зачем крутилники тогда?

А что Вы так переживаете ? Это ведь мои изделия . И я их делаю для себя так ,  как мне надо ... А Вы делайте - как сами считаете нужным .

Edited by vs music
  • Like (+1) 1
Posted (edited)
44 минуты назад, S.Laptev сказал:

Сейчас боХатых на коррекции разводят, 10 коррекций, в том числе и на 78, на моно, РИАА тоже есть, 20 тысяч зелёных или евро, самодельное, крутит под каждую пластинку, как велели, и спорит уже три года, что так и надо

Я не делал себе с переключателями на разные стандарты коррекции - у меня все пластинки RIAA , а пластинки 30-х - 40-х - начала 50-х годов уже   вряд ли буду коллекционировать - это  не моя музыка в ( большинстве случаев ) .

Edited by vs music
Posted (edited)

Судя по схемотехнике , большинство корректоров это простейший операционник на дискретных элементах. Соответственно звучание и шумы.
Сейчас в этом необходимости нет.
Тогда было в новинку.

Edited by Сергей А
Posted

Дело в том, вероятно, что интегральных ОУ с 3-4 транзисторами, просто не было создано, а все остальные содержат много лишнего для данной конкретной задачи.

  • Like (+1) 1
Posted
5 минут назад, Сергей А сказал:

Сейчас в этом необходимости нет.

Это каждый решает сам . Я решил , что мне это нужно .

  • Like (+1) 2
Posted (edited)

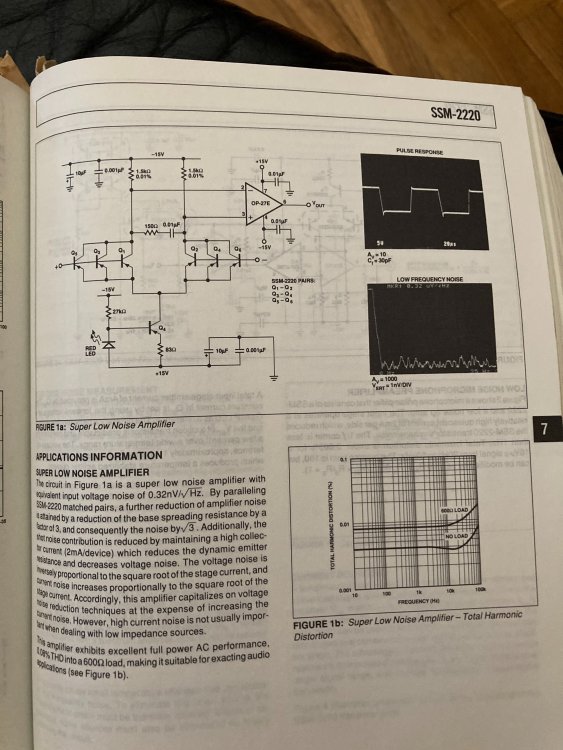

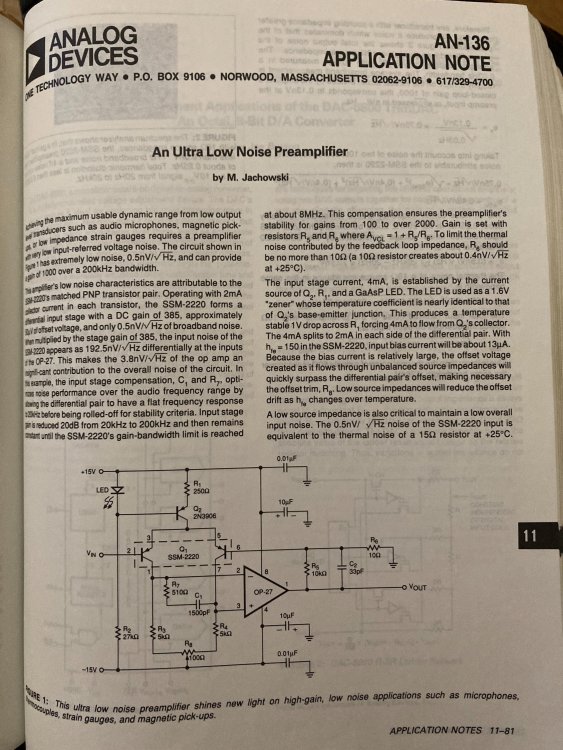

Я не о том ,чтобы не использовать, просто можно дополнить например каскадом на входе из запаралелленых транзисторов , для снижения шума и увеличения точности , схем вагон для улучшения.
например



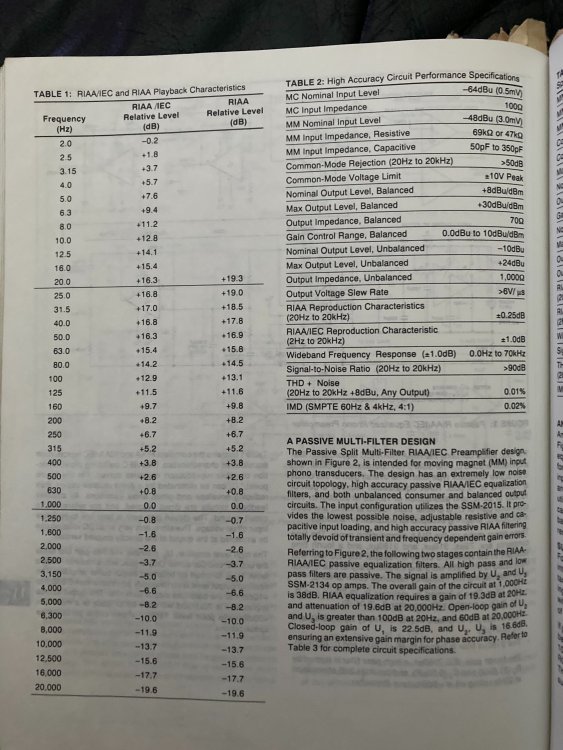

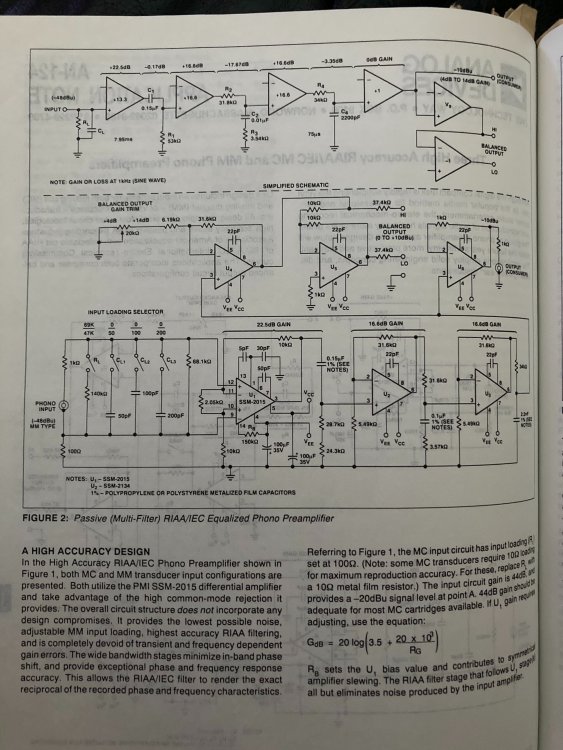

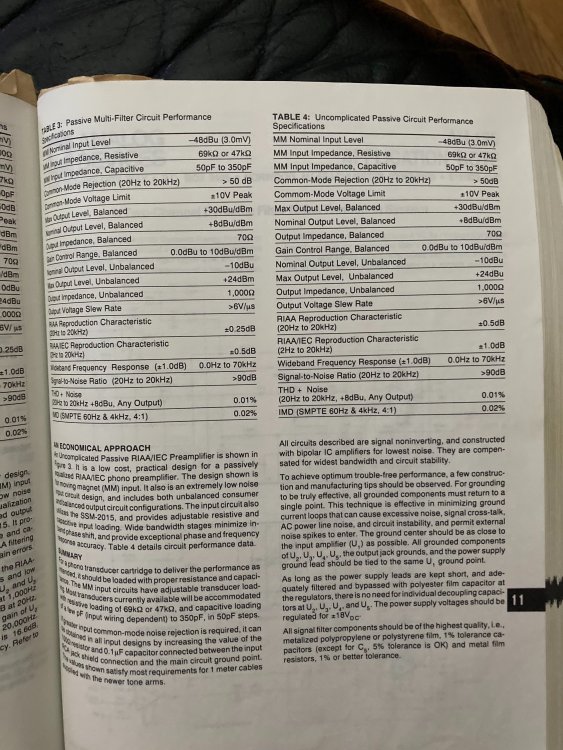

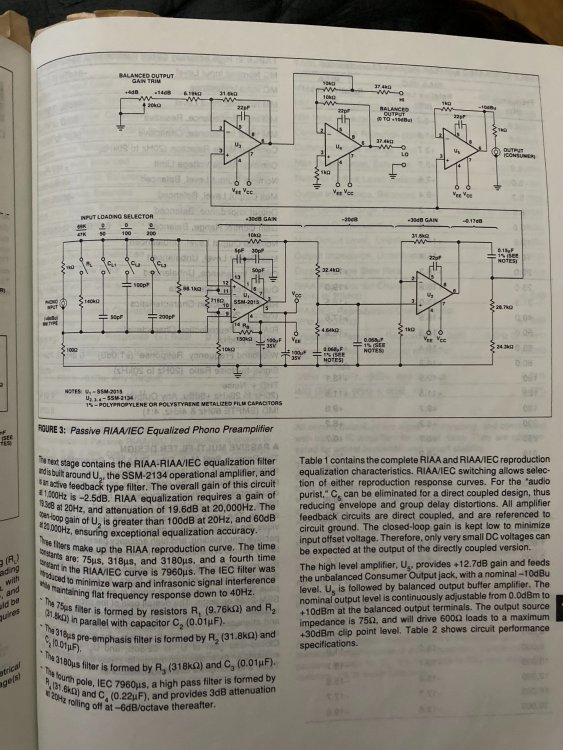

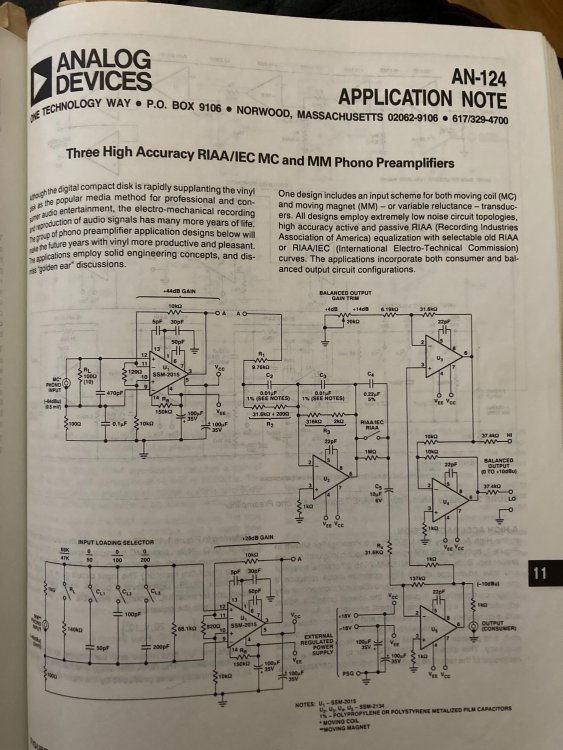

Edited by Сергей А
Posted
2 минуты назад, Сергей А сказал:

просто можно дополнить например каскадом на входе из запаралелленых транзисторов , для снижения шума и увеличения точности , схем вагон для улучшения.

Как уже неоднократно писалось и здесь , и на  других форумах ( и я знаю это по собственному опыту ) - НЕ имеет большого смысла добиваться шумов ниже минус 80 дб . Шумы пластинки - сведут к нулю все эти  старания ... А товарищ Сухов пусть ловит своих блох , у него есть   другой ( возможно - коммерческий ) интерес к этому .... А мне достаточно того результата , который получается при одном транзисторе на входе .....  П.С.   у меня уже есть  один корректор  с 3  параллельными транзисторами на входе ( клон схемы Накамичи )  .


  • Like (+1) 2
Posted (edited)

Уровень собственных шумов это самый важный показатель , не важно , что там на пластинке . Собственные шумы должны быть ниже источника на 20-30 дБ как минимум.
хотя бы , чтобы мух отделять.

Накамичи знали толк! ?

Edited by Сергей А
Posted

Да я как то никаких проблем с шумом не слышу в 2х- транзисторном типа Дюаловского... Что я неправильно делаю?

  • Like (+1) 3
