2 часа назад, Agats сказал:

еще чуть дюалевского выложу, конец 60ых

Схема корректора - это Дюал TVV-46 , только в составе электрофона  ..... Дюал , Телефункен , Элак , Перпетуум - вообще не баловали покупателей большим разнообразием схем корректоров  , и выпускали эти схемы  по много лет .   Схемы корректоров TVV-46 и 47  - Дюал применял во многих моделях электрофонов / ресиверов /усилителях . Тоже самое делал Телефункен и остальные , и  иногда меняли марки применяемых транзисторов в этих корректорах  .....

  • Like (+1) 2
Posted

Ровно тот же самый твв46, но с урезанным вдвое питанием, это не очень хорошо.

В Ленко попадается аналогичный, 1в1, встроенный корректор, тоже с урезанным, но не вдвое, а раза в 1,5, питанием. Тоже не очень хорошо.

  • Like (+1) 3
Posted
3 часа назад, Agats сказал:

как понял корректор на силиконе, а вот выход усилителя на германии, снова не слышал как звучит, снова разобрал , так как восстанавливаю корпус

в конце 60-х -начале 70-х так часто делали . Входные каскады делали на кремнии , а выходной каскад усилка - германий . Потом полностью перешли на кремний .... Аппаратов , которые были полностью собраны на германии - на самом деле было не особо  много у западных производителей  , и  почти все они были выпущены до середины 60-х годов  . Эпоха германия на западе была не длинной .  Это в СССР германий применяли вплоть до 80-х годов ( особенно в военпроме ) , а германиевые транзисторы продолжали выпускать  до самого распада СССР .

  • Like (+1) 1
  • 2 weeks later...
Posted
2 часа назад, Anatolii сказал:

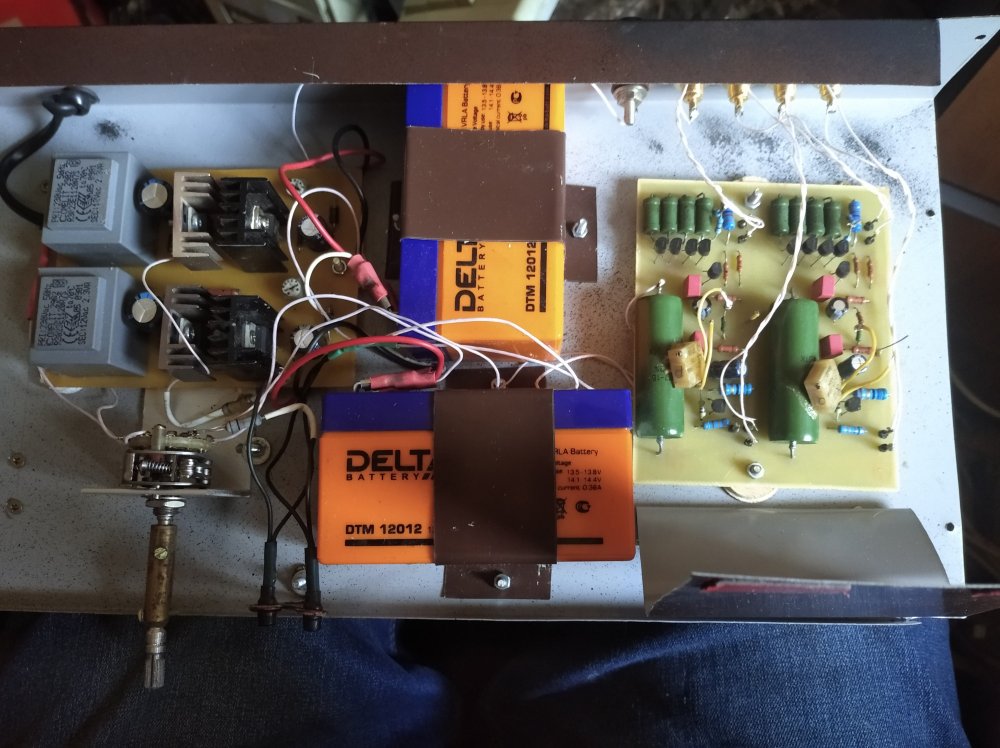

Я собирал мс пред  отсюда , работает . . только сцены нет .  2sk170 и вс 550 использовал .

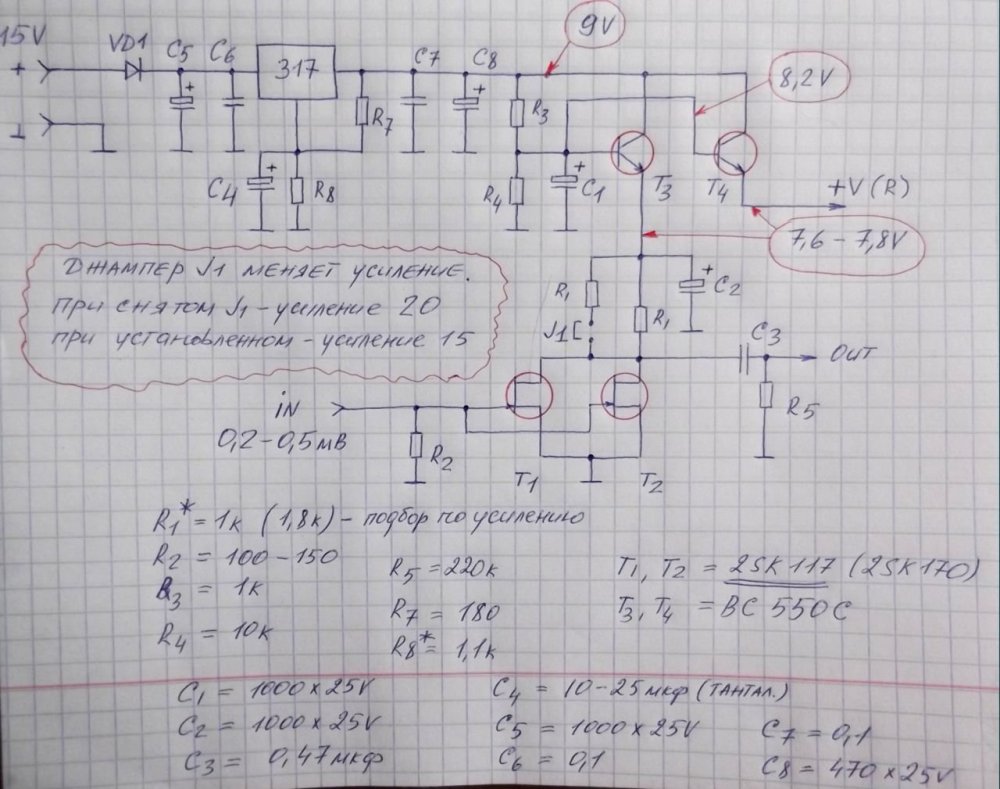

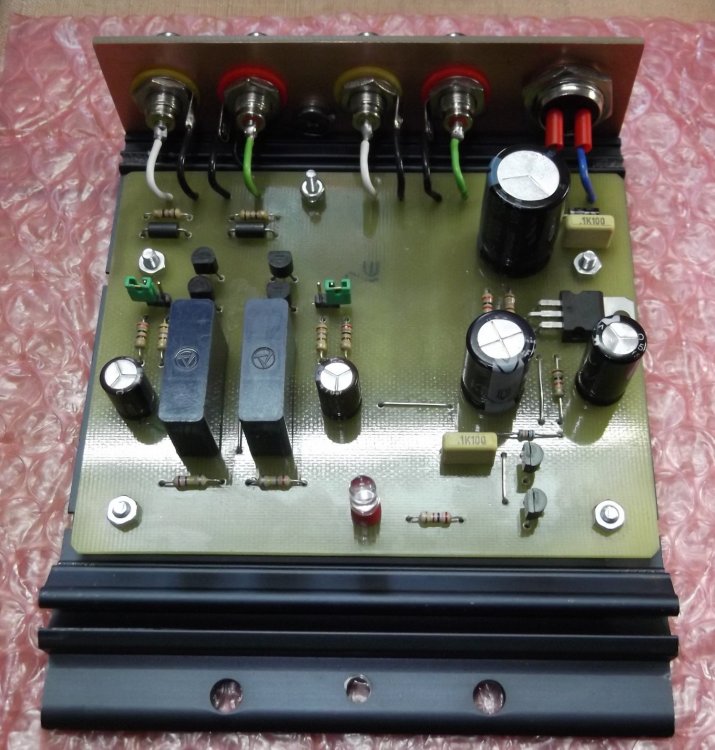

Делал вот такой МС-пред , лет 7 назад . Звучал хорошо . 2sk117 и  BC550




  • Like (+1) 1
  • 3 months later...
Posted
В 20.08.2022 в 07:41, matss сказал:

Ошибка в печатной плате была, исправлял.

это цитаты относятся когда речь шла про клон Yamaha A-1.

там в журнале и в схеме ещё вроде была опечатка R11 должен быть 4,7 кОм.



если у кого есть красивенькая разведённая плата, под транзисторы 2SC170, BC546-547, BD139-140, поделитесь пожалуйста.

Posted

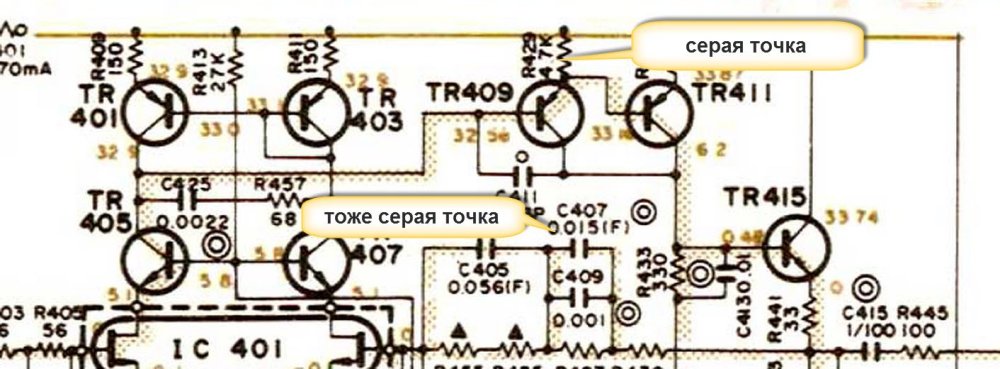

подтвердите или опровергните, что в оригинальной схеме фонокорректора Yamaha A-1, резисторы R429 и R430 номинал 4,7 кОм, а не 47 кОм, как указано в перерисованных схемах и как было указано в его клоне R11 в журнале Радио в двенадцатом номере 1988 года.

если внимательно присмотреться, там похоже на точку, которая разделяет 47 на 4 целых и 7 десятых






yamaha (2).jpg

  • Like (+1) 1
Posted
3 hours ago, Добрый Кот said:

не 47 кОм, как указано в перерисованных схемах

Рисователи не думали. Не стоит в последующем каскаде иметь ток, в сотни раз больший, чем в предыдущем. Да и посчитать не помешало бы.

  • Like (+1) 1
Posted

Схема корректора Ямаха А-1 приводилась и в книге Пауля Шкритека ( Справочное руководство по звуковой схемотехнике , 1991 год ) . Там был указан номинал в 47 ком . Я трижды собирал этот корректор ( на разных транзисторах ) - все экземпляры нормально работали . Вот схема из книги Шкритека . В цепи обратной связи ( последовательно с резистором 75 ом ) я ставил электролит 100мкф . В более поздних модификациях этой схемы - Ямаха тоже применяла электролит в этой цепи ..... П.С. - Шкритек указывал  ссылку на журнал Funkshau 1979 ,№1  с описанием этой схемы . Но мне найти  этот номер журнала не удавалось .

YAMAHA A1 ( MM ).....jpg


  • Like (+1) 1
Posted
В 08.09.2022 в 12:54, vs music сказал:

 Аппаратов , которые были полностью собраны на германии - на самом деле было не особо  много у западных производителей  , и  почти все они были выпущены до середины 60-х годов

До середины 60-х вообще то вовсю ламповые аппараты делали, знаменитая серия Фишер 400 -500 вышла в середине 60-х. Сансуи делали серийно и новые ламповые модели до начала 70-х .

Первый немецкий транзисторный стерео, Грундиг св50,  вышел в 64 -м только. До начала 70-х выпускали немецкие производители, усилители с выходными транзисторами на германии. К примеру Кертинг 821-772, 71 года модель, на АД166

Да,  век германия был на Западе недолог в быт аппаратах, некоторые фирмы сразу на кремний свои аппараты делали хотя как Сони, герм. транзисторы до этого выпускала,  но свои стерео усилители  не делала на германии.

  • Like (+1) 1
Posted
10 минут назад, sova сказал:

До середины 60-х вообще то вовсю ламповые аппараты делали, знаменитая серия Фишер 400 -500 вышла в середине 60-х. Сансуи делали серийно и новые модели до начала 70-х, ламповые. А первый немецкий транзисторный стерео, Грундиг св50,  вышел в 64 -м только. А до начала 70-х выпускали немецкие усилители с выходными транзисторами на германии.

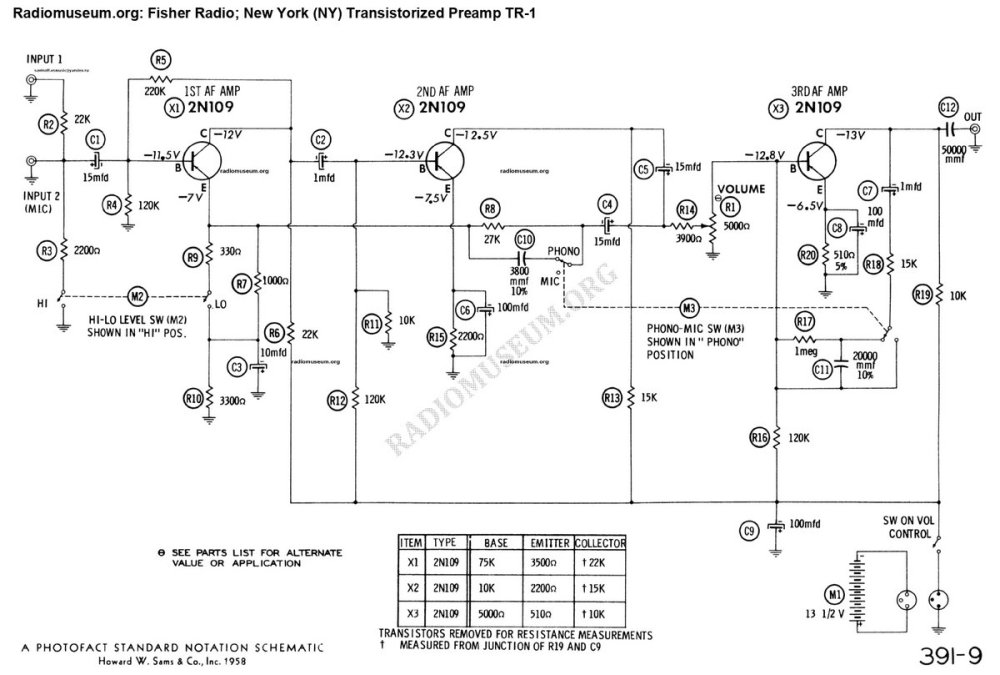

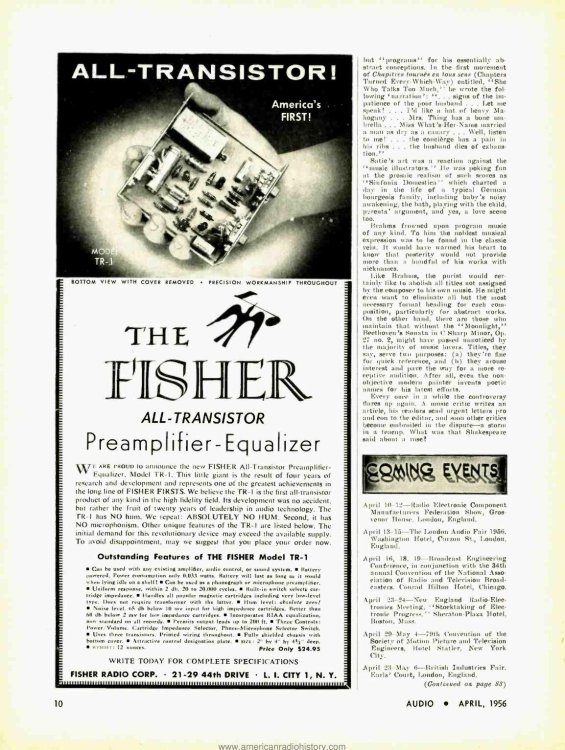

Германиевые аппараты начали выпускать серийно во второй половине 50-х годов . В частности - тот же Фишер и выпустил первый транзисторный корректор в 50-х годах - FISHER TR-1 . Германиевые аппараты выпускались параллельно с ламповыми . Вот описание на корректор Фишер . Обратите внимание на дату публикации в журнале - апрель 1956 года , изделие уже продавалось и указана его цена .... Схема изделия взята с сайта Радиомузеум .




  • Like (+1) 1
Posted

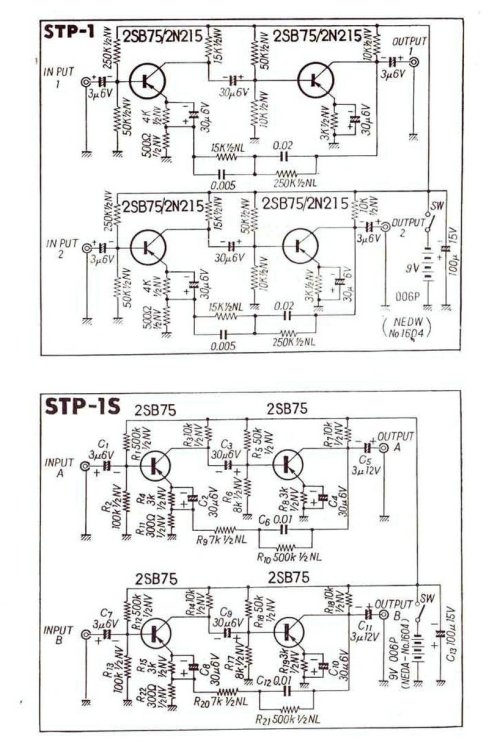

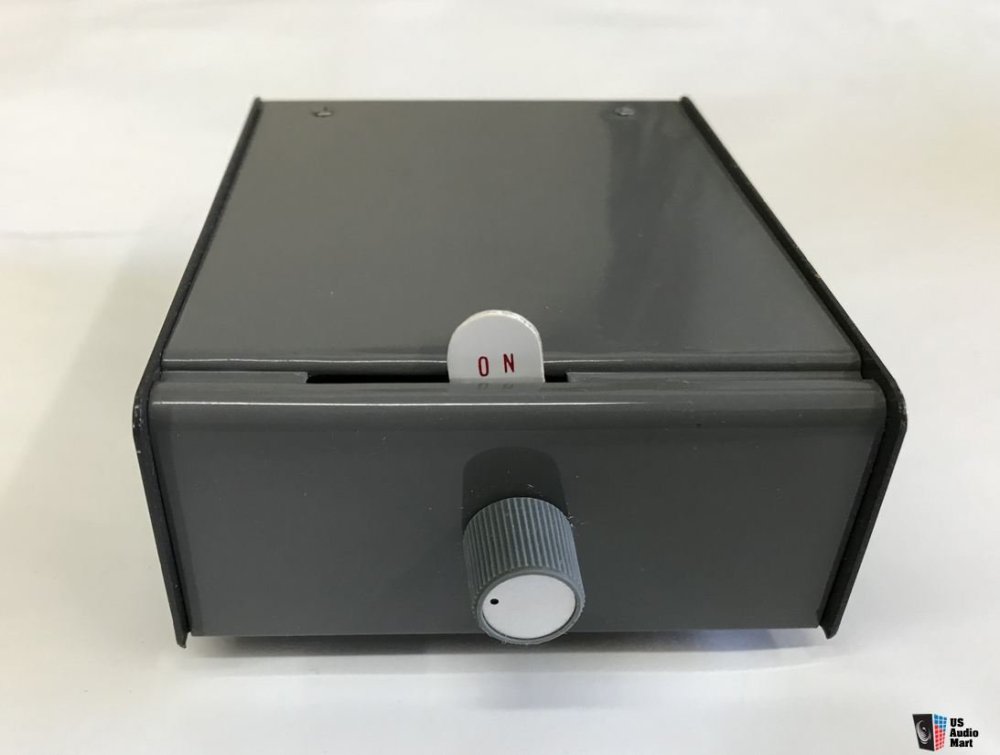

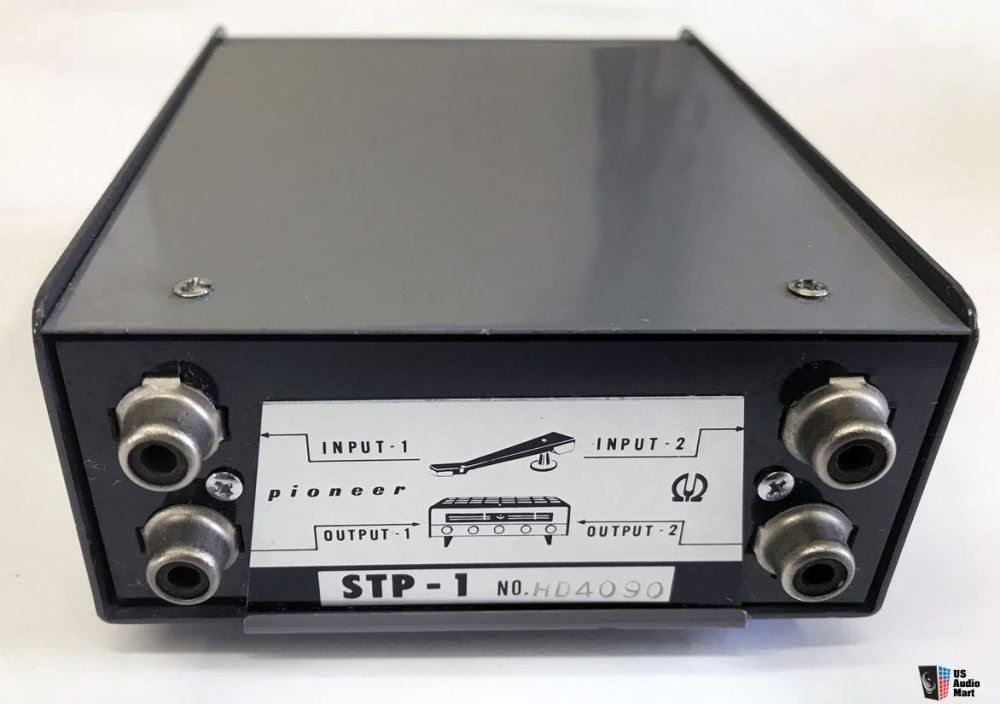

Вот такой германиевый корректор Пионер - выпускался в 1962 году . Первый германиевый корректор Дюал ( TVV-40 ) - описывался в журнале Funkshau 1961 года ( в пдф-документе страница из журнала ) .



Pioneer STP-1, STP-1S(1).jpg

TVV 40.pdf

  • Like (+1) 1
Posted
42 минуты назад, vs music сказал:

Схема корректора Ямаха А-1 приводилась и в книге Пауля Шкритека ( Справочное руководство по звуковой схемотехнике , 1991 год ) . Там был указан номинал в 47 ком . Я трижды собирал этот корректор ( на разных транзисторах ) - все экземпляры нормально работали . Вот схема из книги Шкритека .

работать он будет. но вопрос как правильно? Шкритек тоже мог опечататься, у меня есть его книга бумажная на русском языке.

получается все правы что рисуют и ставят 47 кОм, а опечатка в сервис мануале?



vs music, а у вас не сохранился файл печатной платы, случайно?



присмотритесь, там явно стоит точка между 4 и 7


Posted
5 минут назад, Добрый Кот сказал:

vs music, а у вас не сохранился файл печатной платы, случайно?

Имею глубокое убеждение , что печатные платы любой самоделкин должен рисовать самостоятельно . И сам никогда не использую чужие чертежи печатных плат

  • Like (+1) 2
Posted

Ваши слова о редкости полностью германиевых аппаратах касались только корректоров что ли? :)) При 2-х транзисторах на канал, типично для тех времен ? :)

Америка и Япония мало интресны-100 вольт и 60 гц питание.

А в Европе транзисторные аппараты , а конкретно первые транзисторные усилители мощности, с корректорами в преде,  появились только в середине 60-х.

Упоминаемый  Дюал ТВВ40 думаю это опытный образец,  не видал ни разу такого ни в продаже ни даже упоминания в радиомузее.

Упоминаемый Вами "Фишер тр-1 ", это моно, на 3-х транзисторах.





Posted
8 минут назад, Добрый Кот сказал:

присмотритесь, там явно стоит точка между 4 и 7



В заводских сервис-мануалах тоже иногда бывают опечатки . Ремонтировал однажды усилок Фишер . В сервис-мануале схема одного канала имела опечатку ( по сравнению со вторым каналом ) . Насчет Ямахи ничего утверждать не буду - схему этого корректора Ямаха применяла больше 10 лет в разных усилителях и предах . И было несколько модификаций этой схемы - с другими транзисторами , с серво-операционником и пр. ) . Номиналы некоторых резисторов  тоже менялись .

Posted
3 минуты назад, sova сказал:

Ваши слова о редкости полностью германиевых аппаратах касались только корректоров что ли? :)) При 2-х транзисторах на канал, типично для тех времен ? :)

Нет . Объективно - количество моделей германиевых усилителей у каждой  фирмы было довольно небольшим - по сравнению с ламповыми и кремниевыми . Уже в середине 60-х начался переход на кремний . Были и гибриды - кремний+германий . У меня есть сервис-мануалы на  германиевые аппараты .

Posted
53 минуты назад, sova сказал:

Упоминаемый Вами "Фишер тр-1 ", это моно, на 3-х транзисторах.

А какая разница - моно/стерео ... Кому нужно было стерео - он мог купить 2 таких корректора . Ведь это 50-е годы - тогда выпускалось много пластинок с моно-записью , и у многих людей были вертушки с моно-картриджами . Поэтому и выпустили моно-корректор . Были в те годы и ламповые моно-корректоры . И даже многие  корректоры для радиостудий -  тогда  имели две версии , моно и стерео ( RCA , Gates, Micro-Trak и др )  .

  • Like (+1) 1
Posted
33 минуты назад, sova сказал:

Упоминаемый  Дюал ТВВ40 думаю это опытный образец,  не видал ни разу такого ни в продаже ни даже упоминания в радиомузее.

Это серийный корректор , абсолютно точно . Есть документация Дюал на этот корректор и там показана схема его подключения к вертушке модели 1006М . Схема TVV-40 в дальнейшем применялась в следующих корректорах TVV-41 / 42/ 43 , но применялись другие транзисторы . Кстати - эти схемы я и взял именно  с Радиомузея .

Снимок экрана (1547).png

Dual TVV 40-T2.pdf

  • Like (+1) 1
Posted
46 минут назад, sova сказал:

А в Европе транзисторные аппараты , а конкретно первые транзисторные усилители мощности, с корректорами в преде,  появились только в середине 60-х.

В ранних усилках не было корректоров  , потому что  у многих людей - ещё были вертушки с пьезо-картриджами . Первые  корректоры поэтому и выпускали в отдельном корпусе - чтобы  люди за небольшие деньги  могли дооснаститься корректором ( не меняя сам усилитель )  , если решили перейти  на применение ММ-картриджей . И первые модели вертушек с ММ-картриджами - часто имели внутри штатное место для установки и подключения  фоно-корректора ( Банг Олафсен , Перпетуум , Элак , Дюал и др ) .

Posted

Ээээ, нет! Как раз "тогда" практически в любом маломальски приличном усилителе фоновход ММ был "по определению". А пьезик подключался к любому линейному. А встроенный корректор предусматривался для случаев: а) апгрейда радиол с пьезиками  б) для использования с "кухОнными радивами" с обычным 50-100 мв НЧ входом... Кстати в руководстве к усилителю имеется рекомендация - нагрузить пьезоголовку на 5....10 ком по вкусу и подключить к ММ входу, дескать - так лучше, сами послушайте :).
