В 27.07.2023 в 08:46, igory2000 сказал:

Здравствуйте. Скажите, что можно заменить в коррекции чтобы добавить высоких?



Убрать С10 в обоих каналах...

  • Replies 1.4k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

vs music
vs music

Конечно - не отношусь . Я не выслушиваю стерео-панораму в записях , не ищу каких-то откровений в звуках движения пальцев по грифу контрабаса  , и т.д.... Я обычный технарь-меломан , у которого звуково

vs music
vs music

Год назад в качестве эксперимента собрал фоно-преамп  на полевиках 117-й и 170-й серии (Тошиба ) с пассивной цепью коррекции . Пара десятков таких транзисторов как то залежались у меня ( лет 12 назад

Russ3000
Russ3000

Началось все с того, что не понравилось как ламповый корректор играет на наушниковый усилитель с входным сопротивлением 2к. Поставил на выход усилитель 2х на микросхеме OPA1656, питал ее от DC-DC

Posted Images

BAA Master

BAA

Posted
Posted
34 minutes ago, igory2000 said:

Здравствуйте. Разобрался. Заменил R16 на 51к и все высокие в норме.



Это как? Было 43 стало 51 килоом. "Интегрирущая" RC цепь.

  • 2 months later...
Leonid, Enthusiast

Leonid,

Posted
Posted
7 минут назад, Xрюн222 сказал:

Что принципиально неправильно и почему "в оригинале" звучала крайне НЕплохо?

Непонятно зачем полевым транзисторам разделительный да еще и электролит на входе. Токи покоя дифф. каскада скорее для биполяров чем для полевиков. На выходе повторитель, а корректирующая цепочка набрана такими номиналами как будто его нет.

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Leonid, сказал:

Непонятно зачем полевым транзисторам разделительный да еще и электролит на входе. Токи покоя дифф. каскада скорее для биполяров чем для полевиков. На выходе повторитель, а корректирующая цепочка набрана такими номиналами как будто его нет.

Т.е.фирма Пионер могла себе позволить в 70е годы выпустить в топовой серии, да ещё и на 100 вольт, усилитель с плохим корректором?... :shock:

Leonid, Enthusiast

Leonid,

Posted
Posted
14 минут назад, Xрюн222 сказал:

Т.е.фирма Пионер могла себе позволить в 70е годы выпустить в топовой серии, да ещё и на 100 вольт, усилитель с плохим корректором?... :shock:

К 100 вольтам у меня вопросов нет. Я этот корректор не слушал, и мне все равно Пионер он или нет, а замечания высказал по , как я считаю, очевидным недостаткам. Можете например сами ответить, зачем на входе электролит?

Xрюн222 Mentor

Xрюн222

Posted
Posted

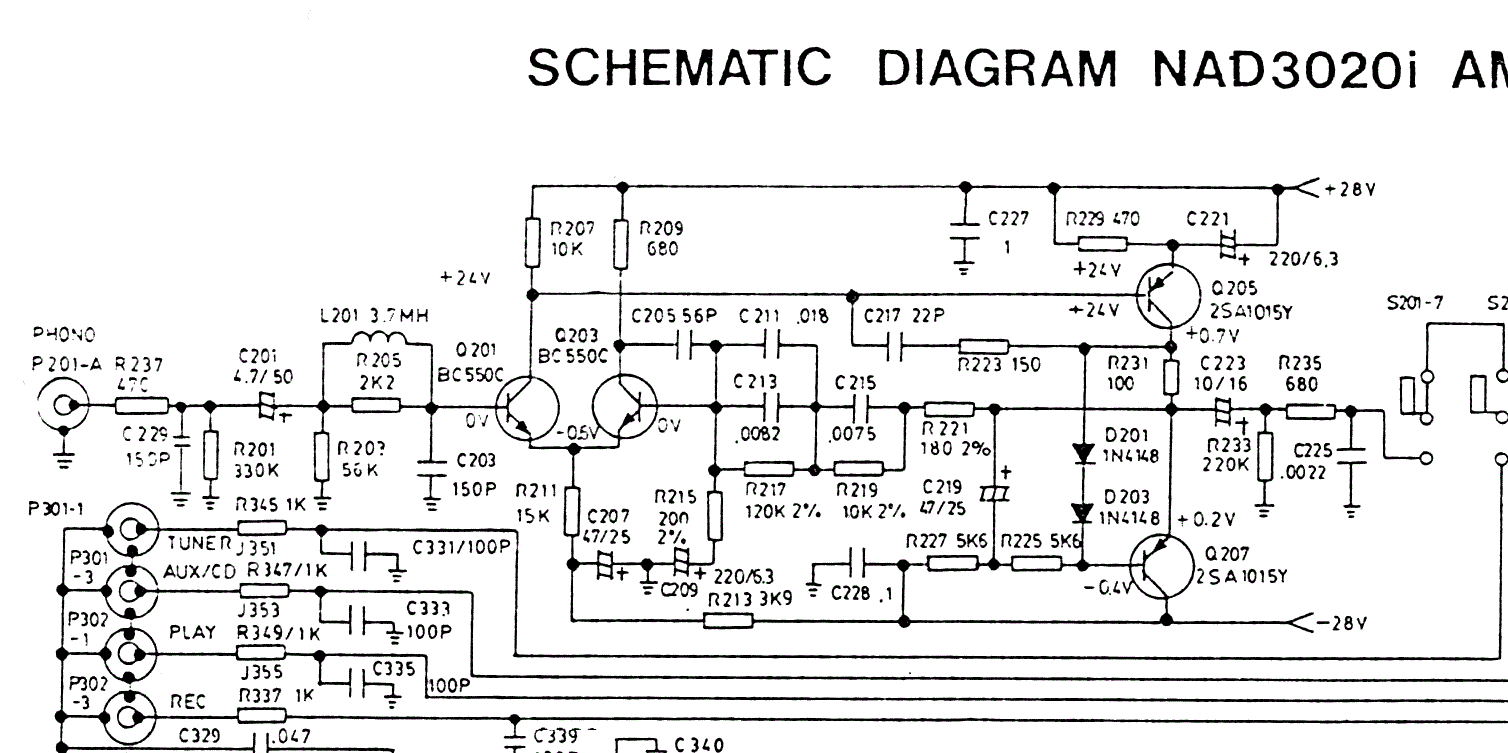

Ровно затем же, зачем в НАДе, где он, видимо, не мешает. Схема входной цепи аналогична. Срез навскидку Гц 1,2-1,5 . При 100 Вт выходной мощности динамики целее будут, если что. Т.с.для общей дуракоустойчивости...

Leonid, Enthusiast

Leonid,

Posted
Posted
2 минуты назад, Xрюн222 сказал:

Ровно затем же, зачем в НАДе, где он, видимо, не мешает. Схема входной цепи аналогична.

Вот и в Пионере так решили. :smile-50:

Xрюн222 Mentor

Xрюн222

Posted
Posted

То есть, если это НАДу не мешает быть чудесным, то и для Пионера нет противопокпзаний, соответственно. Этот пункт якобы "неправильности" вычеркиваем.

Михаил SM Local

Михаил SM

Posted
Posted
2 часа назад, Xрюн222 сказал:

То есть, если это НАДу не мешает быть чудесным, то и для Пионера нет противопокпзаний, соответственно. Этот пункт якобы "неправильности" вычеркиваем.

Акуфейс к примеру, в свои усилители ставит в переходы качественные плёночные конденсаторы уровня красных Vima ( но не они ) , но может кто обоснует , интересно прям , применение повальное в транзисторных корректорах электролитов  в переходах , как и не менее старательное их исключение из переходов корректоров ламповых .  Откинем субъективные мантры , больше физики  -  почему ?

А  не смущает любителей ламп и транзисторов , что в действительно высококач. корректорах в переходах вообще нет ни конденсаторов пленочных , ни электролитических ; доминируют УПТ и трансформаторные связи , а если конденсаторик вдруг захотят поставить .., то не менее чем с серебрянной фольгой или медной на крайний случАй ( хотя есть и супер уровня с алюминием .

Xрюн222 Mentor

Xрюн222

Posted
Posted

Не смущает, т.к.практически в любом упт, и тем более практически в любой трансформаторной связи, сигнал обязательно проходит через конденсаторы, не "переходные", так " в питании". Всё не так плохо может быть в балансной топологии, но мы же твёрдо знаем про категорическую анти музыкальность РР, ведь так?

BAA Master

BAA

Posted
Posted
4 hours ago, Xрюн222 said:

Т.с.для общей дуракоустойчивости...

Так-то оно так, чтоб катушки не выплёвывать, от пыли на пластинке. Но сначала 100 В для линейности, хотя скорее линейность скорее от Эрли зависит/транзисторов, а потом софт клип на вход начнем заводить...

BAA Master

BAA

Posted
Posted
2 hours ago, Михаил SM said:

больше физики  -  почему ?

Стирол - градусов 60, полипропилен - 85. Греются лампы, вроде как. Так что слюда, что на постоянке неправильно, либо тефлон. Или попроще - бумага. Она все стерпит.

Михаил SM Local

Михаил SM

Posted
Posted
2 минуты назад, BAA сказал:

Стирол - градусов 60, полипропилен - 85. Греются лампы, вроде как. Так что слюда, что на постоянке неправильно, либо тефлон. Или попроще - бумага. Она все стерпит.

На практике -  бумага ( если не защищена ) недолговечна , 90% , к примеру, винтаж. негерметизир. конденсаторов и многие современные -  сильные утечки ( D более 0,05.. .0,1  , когда нормально 0,005..0,01) . Герметизированные и вакуумированные , типа СМ-5 , КБГ, К40-У9 , похоже вечные , но и 0,47мкф /200в к40-у9 на входе корректора и на выходе против электролитов .., разницу услышат даже глухонемые .

Тефлон , полипропилен , стирол -  долговечны , но не натуральны -  как хб футболка или из синтетики .., ощущения разные.

В корректорах температуры низкие , а если лампы сверху, то не выше, чем у транзисторных схем.

Слюда и звук -понятия несовместимые , но если только для совсем престарелыхх...  ; слюда не формирует звуковой объем .

Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, Xрюн222 сказал:

Не смущает, т.к.практически в любом упт, и тем более практически в любой трансформаторной связи, сигнал обязательно проходит через конденсаторы, не "переходные", так " в питании". Всё не так плохо может быть в балансной топологии, но мы же твёрдо знаем про категорическую анти музыкальность РР, ведь так?

Категоричен не сам принцип Р.Р. , с музыкальностью у него ( если только тихо не слушать) нормально , а его реализация Р.Р. -  начиная со схемотехники и кончая комплектующими .   Но и ""золотого первого ватта"" у Р.Р.  нет -от слова ваабще ; печалька , короче.     Да и музыка музыке рознь , есть музыка , где с нею справляется исключительно только S.E.  .    Простая музыка , попса , Пинфлойд и Аманда лир -  Р.Р.  эффективнее ..., народ ввалит , радость и ностальгия...

  • Like (+1) 2
Leonid, Enthusiast

Leonid,

Posted
Posted
7 часов назад, Xрюн222 сказал:

То есть, если это НАДу не мешает быть чудесным, то и для Пионера нет противопокпзаний, соответственно. Этот пункт якобы "неправильности" вычеркиваем.

Применение электролитов в NAD не делает его чудесным, там это хоть как то можно оправдать наличием напряжения на базах дифф. каскада. В Пионере такой необходимости нет.

8 часов назад, Xрюн222 сказал:

Срез навскидку Гц 1,2-1,5 . При 100 Вт выходной мощности динамики целее будут, если что. Т.с.для общей дуракоустойчивости...

Полосу на НЧ можно ограничить другим способом, уменьшив конденсатор в ОС.

6 часов назад, Михаил SM сказал:

но может кто обоснует , интересно прям , применение повальное в транзисторных корректорах электролитов  в переходах

У меня кроме экономии других подозрений нет.

Leonid, Enthusiast

Leonid,

Posted
Posted

Вот схема тоже топового преда Пионер, с биполярными транзисторами на входе корректора. Схемы во многом похожи. Что интересно, на входе стоит, если верить схеме, не электролит а пленка.

Pioneer exclusive C-3.pdf
