4 hours ago, Васянин Сергей said:

по типу источника Рода Колемана

Там два независимых параметра, но видимо работает. Отсутствие схемы как таковой, из уст монстра силовой электроники, говорит о "неоднозначности" решения. То есть для зарабатывания денег. Все схемы давно известны. Гиратор (фиксация потенциала)+источник тока.
С прямым накалом 2 проблемы: пульсации потенциал.
С косвенным - только пульсации, да и то, не так существенно.
Небольшой экскурс от tubecad-а приводит к решению типа разнополярных стабилизаторов (+ и -) с ограничением тока и фиксацией некого средного/нужного потенциала.

4 hours ago, Кружка said:

готовые платки-сборки на LT1083

В общем решений действительно малошумящих для МС/ММ/магнитофона есть. Для остального вполне достаточно указанного выше 1083. М/сх от LT сильно лучше таковых от AD, хотя не без заморочек, но в этом и был смысл их существования.

Posted

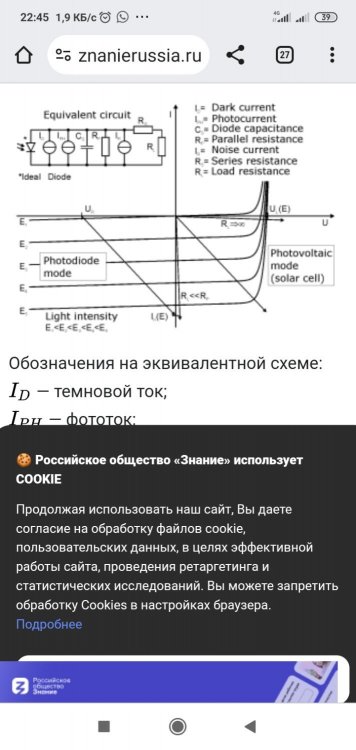

Вот вам немного информации относительно генерации смещения фотодиодами в фотогенераторном режиме. От "монстров" аналоговой техники из фирмы AD. Скотт Вюрцер присутствует на DIY. Если поделить шумовое напряжение на шунтирующее сопротивление, то можно получить шумовой ток а из него - шумовое напряжение на произвольном резисторе, не 1 M. И да, начиная где-то с 20 Гц шум диода падает. Кому надо поймет и использует...555.thumb.jpg.7755aeb65a96698c5bdf0e28c2816c60.jpg

  • Like (+1) 1
Posted

Создается некоторое ощущение, что две страницы про "как простое сделать сложным" (С)...

Тем более что изначальный вопрос был про применение батареечного смещения в УМ, не  на входе фоно, прошу заметить.

Напомню, что в свое время один из считающихся до сих пор лучшим Ever made  фонокорректоров WV-2 от тов. Ноймана Г.В., имел смещение первых каскадов от батареек (Stabilyt),  при том что там точно с вопросом по с/ш заморачивались. И померить тогда уже точно было чем, РодеШварцы с БрюльКьерами существовали не первый год как.

В приведенной выше схемке с оптроном, раз уж всë равно есть разделительный конденсатор, не лучше ли всë остальное развернуть в землю, по- простому?

  • Like (+1) 2
Posted
4 minutes ago, Xрюн222 said:

имел смещение первых каскадов от батареек

Хочется, чтоб народ делал осознанный выбор.
Элементы гальванические известны.
И оптроны можно пользовать, которые регулируются, в отличии от батареек.
Но ток в светодиоде лучше без пульсаций иметь.

  • Like (+1) 1
Posted
3 минуты назад, BAA сказал:

Хочется, чтоб народ делал осознанный выбор.
Элементы гальванические известны.
И оптроны можно пользовать, которые регулируются, в отличии от батареек.
Но ток в светодиоде лучше без пульсаций иметь.

А ток в оптроне уже от батарейки , без пульсаций. :)

Posted
2 часа назад, BAA сказал:

Но ток в светодиоде лучше без пульсаций иметь.

Там фотодиоды шунтированы емкостью, которая эти пульсации уберет, это же источник ЭДС, ток практически отсутствует. Ну и на первичной стороне никто не запрещает шунтировать светодиод конденсатором, будет куда поставить Чёрные Ворота. :)

Про корректоры был пример отсутствия шума при применении данной схемы. В УМ тоже применимо, в оптроне 2 шт элементов, можно соединять по-разному.

А началось все с того, что окислились батарейки в смещении сетки, изготовил схему заряда и подключения  ионистора, тоже неплохо держит, но нужен хороший с небольшой утечкой, в отличии от батарейки его можно заряжать до нужного количества вольт. Потом вспомнил про фотовольтаику...

Posted

В отличие от фотодиода, ионистор имеет практическое равное 0 дин.сопротивление. Правда как у этого динсопр'а  поведение от частот и значений тока - не представляю... Посему ионистор просится "в разрыв" провода к сетке, а фотодиод с 10М - на землю после конденсатора.

Posted

Я пробовал в макете солнечную батарею размещенную в закрытом корпусе, сразу на два канала. В отличии от оптрона ток был достаточно приличным, т к площади у нее тоже ок 8 см кв. Освещение было на лампах 6,3 в (мелкие, с проволочными выводами), выходное напряжение регулировалось шунтом 4,7 ком проволочным сп5 многооборотным. Шум этой батарейки я измерить не смог, настолько он мал. Использовал для измерения спец малошумящий усилитель, на входе которого был это источник эдс.

Как у хим источника шум определяется  значительно большим  количеством одновременно протекающих хим реакций молекул, так и здесь, кмк чем выше площадь фотодиода, тем ниже будет шум.

Как и в видео матрице камеры.

  • Like (+1) 4
Posted
42 минуты назад, Xрюн222 сказал:

В отличие от фотодиода, ионистор имеет практическое равное 0 дин.сопротивление. Правда как у этого динсопр'а  поведение от частот и значений тока - не представляю... Посему ионистор просится "в разрыв" провода к сетке, а фотодиод с 10М - на землю после конденсатора.

Ионистор будет определенно долго заряжаться.

Posted

Я специально на такие цели приобрел коробку некондиционных ( длч осн.назначения) ФД-7К. Пока руки не дошли, но в планах есть.

Posted
3 hours ago, Russ3000 said:

это же источник ЭДС

Скорее таки тока. И собственная емкость велика. У батарейки от зеленых - микрофарады.

Posted

Ионистор пришлось поставить под напряжение 2,25В на неделю, потом он держал напряжение хорошо, включался в разрыв сетки при помощи реле. При включении аппарата его заряжал через простейший стабилизатор от накала, потом, когда через минуту включалось анодное, релюшкой переключал на смещение в сетку. Разряжался примерно на 0,1В за сутки.

У фотовольтаического оптрона PVI1050 светодид держит 50мА, а их там 2 штуки, можно включать разными способами, а генерирующая часть выдает  до 8В 10 мкА на один канал, можно тоже включать разными способами. Емкость между входом и выходом 2пФ.

Тут задумал на фотовольтаике и микросхеме DC-DC  MAX1771 сделать источник автоматического смещения для мощных ламп. А то эти катодные резисторы по 50Вт...  И да, катод должен быть на земле.

Posted
45 минут назад, Xрюн222 сказал:

Путем набирания последовательно-параллельно кучи таких оптронов?

Для управления микросхемой вполне достаточно одного оптрона.

Posted
21 час назад, Васянин Сергей сказал:

по типу источника Рода Колемана, на DiyAudio есть обширная тема на этот счет ( https://www.diyaudio.com/community/threads/new-dht-heater.38248/ ), есть и другие решения, есть над чем подумать.

если Вы о приложенной схеме, то в ней нагрузка не соединена с общим проводом что требуется.


  • Like (+1) 1
Posted

спасибо всем! макетирую, борюсь с наводками.  И наводки намного перекрывают шумы. Пробую синфазный дроссель на феррите, микродроссели.

Оптрон дает гальваническую развязку, но питать его светдиод нужно будет стабилизированным током. С этой точки зрения, идея инерционных лампочек накаливания +фотобатарея имеет преимущество. Недостаток - ненадежность лампочек накаливания :(

Ионистор в сетке кто-то пробовал, отзыв на АП был отрицательный, насколько помню. Какие у Вас Russ3000 слуховые впечатления  от ионистора?

Posted
35 минут назад, Айсберг сказал:

если Вы о приложенной схеме, то в ней нагрузка не соединена с общим проводом что требуется.

Ничто не мешает сделать схеме плавающий источник питания и соединять нагрузку - накал - с общим проводом усилителя любыми способами.

  • Like (+1) 1
Posted
1 час назад, Айсберг сказал:

Оптрон дает гальваническую развязку, но питать его светдиод нужно будет стабилизированным током

Светодиод у меня шунтирован небольшим 1000мкф конденсатором, а со стороны приемника тоже стоит конденсатор параллельно солнечной батарее. А ток стабилизировать не нужно, он с автостабилизацией, подстроечным резистором выставляется необходимый ток и он потом поддерживается автоматически.



1 час назад, Айсберг сказал:

Ионистор в сетке кто-то пробовал, отзыв на АП был отрицательный, насколько помню. Какие у Вас Russ3000 слуховые впечатления  от ионистора?

Нормальные впечатления, ничем от батарейки не отличается, я поменял никель-железные аккумуляторы на ионистор. с фотовольтаикой возможно сделать автосмещение при катоде в земле, что очень благотворно сказывается на звучании и уменьшает помехи.

Резюмируя напишу, что пока не нашел изъянов в системе автосмещения при помощи фотовольтаики, ну кроме цены приборов, в ЧиД покупал по 300р, потом они стали 4100р, на Али продаются дешево, брал, проверял, применял, рабочие варианты.

  • Like (+1) 1
Posted

Т.к. при этом для прохождения сигнала используется конденсатор, то, значит, можно точно так же использовать любые другие методы смещения, доступные с конденсатором... А интересно бы что-то без конденсатора. Совсем. Если уж заморачиваться.

Posted
2 часа назад, Айсберг сказал:

Ионистор в сетке кто-то пробовал, отзыв на АП был отрицательный, насколько помню. Какие у Вас Russ3000 слуховые впечатления  от ионистора?

Замечу, что некие весьма абстрактные "кто-то", возможно даже на том же АП, вроде бы дали некие отзывы про ужасы с батарейками... Стоит ли руководствоваться? При том, что " атслушать"- то недолго...

  • Like (+1) 2
Posted
8 минут назад, Xрюн222 сказал:

можно точно так же использовать любые другие методы смещения, доступные с конденсатором... А интересно бы что-то без конденсатора. Совсем. Если уж заморачиваться.

Конденсатор в схеме стоит номинально, для картинки, ток через него не идет как в катоде или в других способах смещения.

Posted

Если фотодиод - источник тока, с высоким внутренним сопротивлением, то сигнал идет через конденсатор. Ему просто больше деваться некуда... Возможно, неправ, но картинке вижу в фоторежиме явное высокое Ri.










Posted

То есть, в сетку можно последовательно включать 10 кОм или 10МОм, разницы нет, т.к. ток не течет?  И, соответственно, через разделительный конденсатор ничего не течет, его не "слышно"...



Posted

Ну я включаю обычно 1к антизвонник и никакой разницы, наверное можно и больше, не пробовал.

10М наверное не получится, у лампы входная емкость есть.
