Добрый день, коллеги,  систему продолжаю усовершенствовать, она делается для себя, не коммерческая, принципиально - простая. Цель прикладная - получать удовольствие от музыки в хорошем качестве.

Айсберг
Айсберг

перевел один из каналов Айсберга из автоматического в фиксированное смещение и провел сравнительное прослушивание  нескольких  музыкальных эпизодов поочередно. Экспертом выступила супруга. Где какое с

Posted Images

Кружка Local

Кружка

Posted
Posted

Перенес анонс с Сундука. Надеюсь ТС не окажется против :smile-33:

Расскажу о своей системе Айсберг:

КДП 90м2, дом деревянный, специальной акустической обработки нет. Роль рассеивателей играют элементы конструкции, обшивка и мебель.

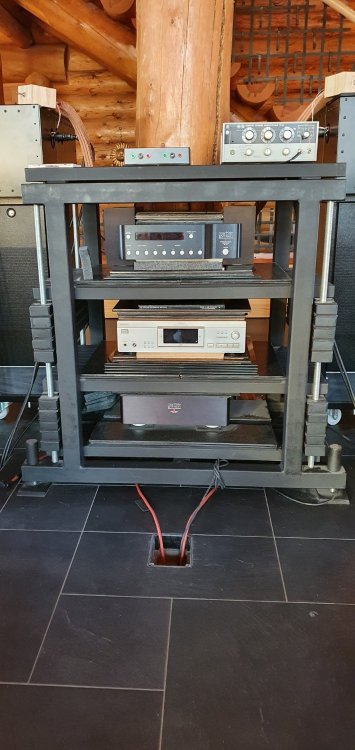

Транспорт - SONY  EX50ES. Сделано дополнительное вибропоглощение.

ЦАП -MLevinson 30.5, модифицирован.

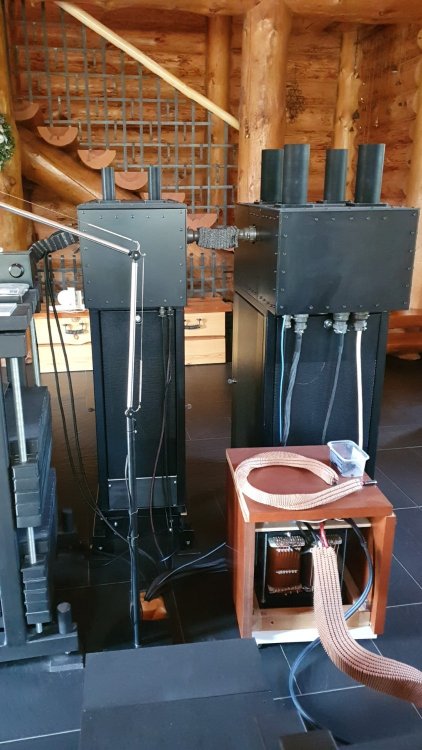

Усилитель "Айсберг" ламповый, УПТ до трансформатора. Каждый канал состоит из блока 1,2 каскадов, блока выходного каскада, выносного выходного трансформатора, блоков стабилизированных источников. Последние размещены в подвале.

Применены стабилизаторы сети, разделительные трансформаторы.

Акустика - Montana WAS играет низ, середину и верх - излучатель Хейла от Precide Kithara.

Кабели - большей частью самодельные, квадрупольные. Кабели питания - четвёрки ПРКС.

BAA Master

BAA

Posted
Posted

Надо еще саб басс как у Пасса, из N-метровой трубной опалубки для бетона. У него, кстати, кдп похожая, тоже в два света. C двускатной же крышей.

  • Smile 1
Айсберг Collaborator

Айсберг

Posted
  • Author
Posted

Добрый день, коллеги,

систему продолжаю усовершенствовать, она делается для себя, не коммерческая, принципиально - простая. Цель прикладная - получать удовольствие от музыки в хорошем качестве.

Выкладываю еще фотографии:

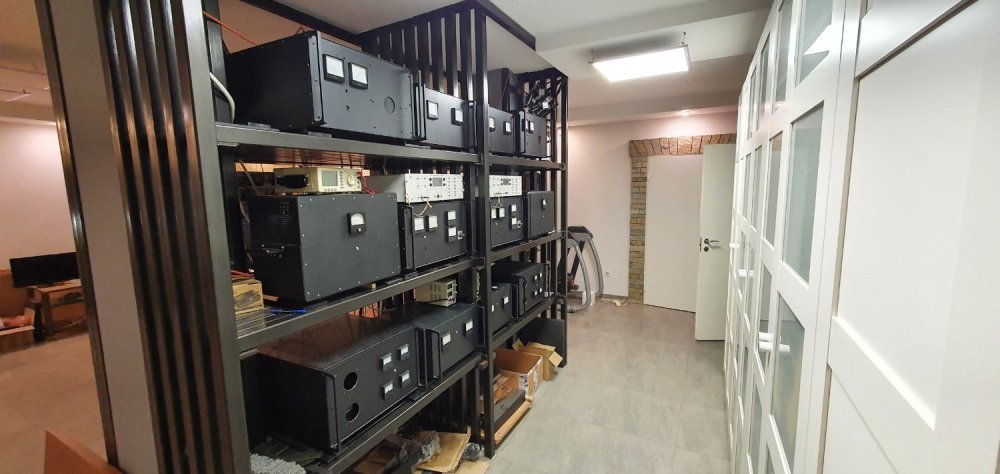

- источники стабилизированного питания, размещены в подвальном помещении


  • Like (+1) 5
  • Thanks (+1) 1
Кружка Local

Кружка

Posted
Posted

Интересно, как вы дошли до решения сделать 3_х каскадный усилитель с непосредственными связями. Даже ЮМ не решился, осознавая сложность задачи. Корректор еще пробегал, а на счет УМ больше слышать не доводилось.

Айсберг Collaborator

Айсберг

Posted
  • Author
Posted
4 часа назад, Кружка сказал:

,

3-х каскадному усилителю ЮАМ "Император" с непосредственными связями уже годков с десяток есть. Схема (в 2-х вариантах) давно опубликована , погуглите по названию. Есть и клоны Императора. Концепция Айсберга воспринята от ЮМ, она та же, что и у Императора: УПТ, максимальная скорость нарастания, низкое выходное сопротивление.

Кружка Local

Кружка

Posted
Posted

ОК, значит пропустил. Концепция не моя. Особо не следил. Запомнилось, что все Маэстры да Магистры обходились двумя каскадами.

Айсберг Collaborator

Айсберг

Posted
  • Author
Posted

Вкратце о системе: SONY XA50ES (модифицирован), как транспорт - MLevinson 30.5 (модифицирован) - РГ внешний-однотактный усилитель Айсберг - АС PBN Montana WAS (играет низ) + Precide (излучатель Хейла) играет верх.

Xрюн222 Mentor

Xрюн222

Posted
Posted

По моему, чьи то комменты в данном случае бред. Да и предыдущее АВПС неуместно. Тем более при наличии автора темы/системы.

  • Smile 2
Айсберг Collaborator

Айсберг

Posted
  • Author
Posted

Айсберг: однотактный, трехкаскадный с непосредственными связями. Лампы E55l-EC360- 13E1 (4 шт. параллельно).

Каскады с анодной резистивной нагрузкой. Всё питание стабилизировано последовательными стабами на полевиках. Еа первого каскада стабилизировано еще цепочкой стабилитронов. Будут вопросы - постараюсь ответить

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted

Пишешь по делу - низкое входное не влияет на скорость нарастания. Удаляют. Причем уже который раз.

А тут это схемотехнический подход, вокруг которого все строится.

Зачем нужен такой форум ?

Вычеркните меня из его участников плиз.



BAA Master

BAA

Posted
Posted
40 минут назад, Михаил К. сказал:

Зачем нужен

Заговор... Нельзя людей недоверием обижать.
То слышат, то нет. И если в фазу не попадете - "обижаются".
Так и живем.

А так интересно, если ампер в сетку дать, то насколько паразитный конденсатор быстрее перезарядится?

Ollleg Mentor

Ollleg

Posted
Posted
1 час назад, Михаил К. сказал:

Пишешь по делу - низкое входное не влияет на скорость нарастания. Удаляют. Причем уже который раз.

А тут это схемотехнический подход, вокруг которого все строится.

Зачем нужен такой форум ?

Вычеркните меня из его участников плиз.



Михаил, вопросы здесь задавать следует автору темы, верно?

Ваша же вклинившаяся беседа с Бураном была неуместна, соответственно удалена. Ради справедливости отметим - 1 раз, а не в "который раз". Если нужно о чём то спрашивать Бурана и отвечать на комментарий именно Бурану, создайте свой топик и в нём общайтесь - никто не запретит.



  • Like (+1) 1
  • Smile 1
  • 2 weeks later...
Торопкин Contributor

Торопкин

Posted
Posted
В 03.11.2024 в 14:26, Кружка сказал:

Интересно, как вы дошли до решения сделать 3_х каскадный усилитель с непосредственными связями. Даже ЮМ не решился, осознавая сложность задачи. Корректор еще пробегал, а на счет УМ больше слышать не доводилось.



AEn0k_txgifieE0Gkn3imnd3tXZDZAa1ZQsojXzH

  • Like (+1) 2
