Моточные изделия ( твз...тс...мкт...)

ДимДимыч

By ДимДимыч
in Passive

 Share

Recommended Posts

Михаил К. Proficient

Михаил К.

Posted
Posted
2 часа назад, Карта сказал:



Тор аналогичный вздуется.

Откуда вы вот это все берете ?

И про то, что тор на 40 Гн не намотать...

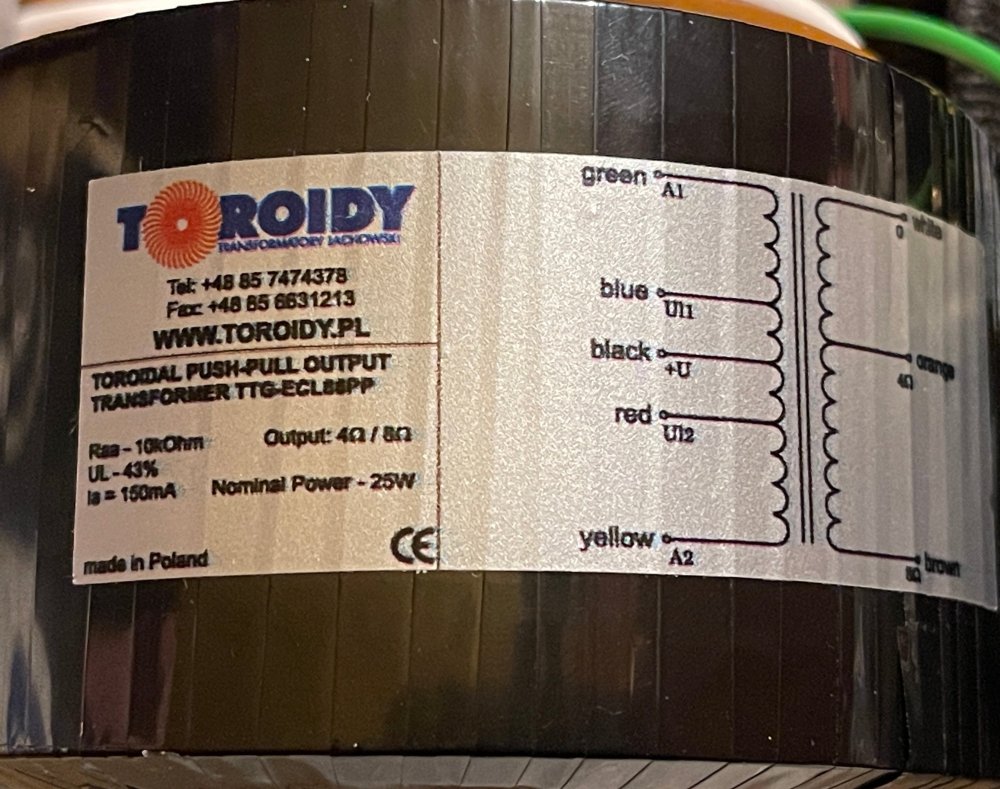

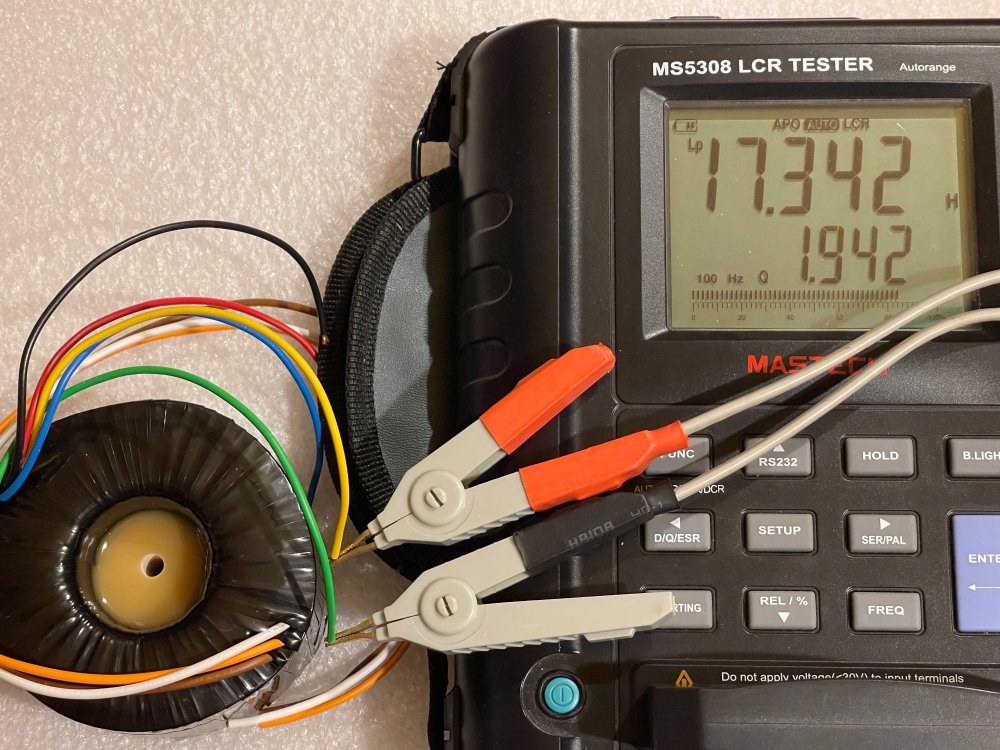

А если я завтра легким движением руки намотаю на 100 мА и 40 Гн, то что тогда будет ?

Или 40 Гн и 20 мА на маленьком аморфном торе под например ушной усь для 6Н23П ?



  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

Magnetron
Magnetron

Добавлю несколько фото процесса.

ДимДимыч
ДимДимыч

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

Posted Images

Михаил К. Proficient

Михаил К.

Posted
Posted
7 часов назад, volli сказал:

Предположу, что различия будут из за различной технологии намотки, расположения провода на магнитопроводе.



Ну дак конечно, механизмы влияния зазора у Ш-образных, ленточных и тороидальных сердечников абсолютно идентичны.

У тора очевидно всегда будет меньше индуктивность рассеяния с вытекающим позитивом по ачх вверх и возможностью меньшего секционирования.

Ведь у него весь магнитопровод обмотан, в отличие от...

При есс-но прочих равных по СМЛ и сечению.

Карта Proficient

Карта

Posted
Posted
26 минут назад, Михаил К. сказал:

А если я завтра легким движением руки намотаю на 100 мА и 40 Гн, то что тогда будет ?

SE?

Чем и как измерять инд-ть? Частота?

Остальные параметры каковы? Размеры, вес?

АЧХ?

А если да, поклонюсь.

23 минуты назад, Михаил К. сказал:

Ну дак конечно, механизмы влияния зазора у Ш-образных, ленточных и тороидальных сердечников абсолютно идентичны.

С этим никто не спорил.

24 минуты назад, Михаил К. сказал:

У тора очевидно всегда будет меньше индуктивность рассеяния с вытекающим позитивом по ачх вверх и возможностью меньшего секционирования.

Ведь у него весь магнитопровод обмотан, в отличие от...

Интересный вопрос, при разных диаметрах внутр. и внеш..

26 минут назад, Михаил К. сказал:

и возможностью меньшего секционирования

Это да.

По инд. рассеяния не всё однозначно.

34 минуты назад, Михаил К. сказал:

Откуда вы вот это все берете ?

Несколько десятков пробных тор-выходников. Методом щУпа.

-----------

Попробую найти инд. расс. одного торика...



Карта Proficient

Карта

Posted
Posted
1 минуту назад, Карта сказал:

Попробую найти инд. расс. одного торика...

Торик странный - нано кольцо ОЛ36/64-34, чистое сечение 2.15 кв.

Перв: 1000 вит. пров. 0.28 мм, три слоя по 333 витка

Втор: 0 — 100 — 140 вит. пров. 0.85 мм

Индуктивность рассеяния (BR2822, 10 кГц), мГн = 1.5.
-----------------

Но тут три слоя первички.

Есть заготовка, примерно тот же размер, 1075 вит. в один слой. Интересно было бы домотать вторичку и измерить инд. расс..

Михаил К. Proficient

Михаил К.

Posted
Posted
В 14.05.2023 в 23:45, Карта сказал:

Вы мне лучше скажите, избавиться ли от ОСМ, коих порядком?

Грехи юности...

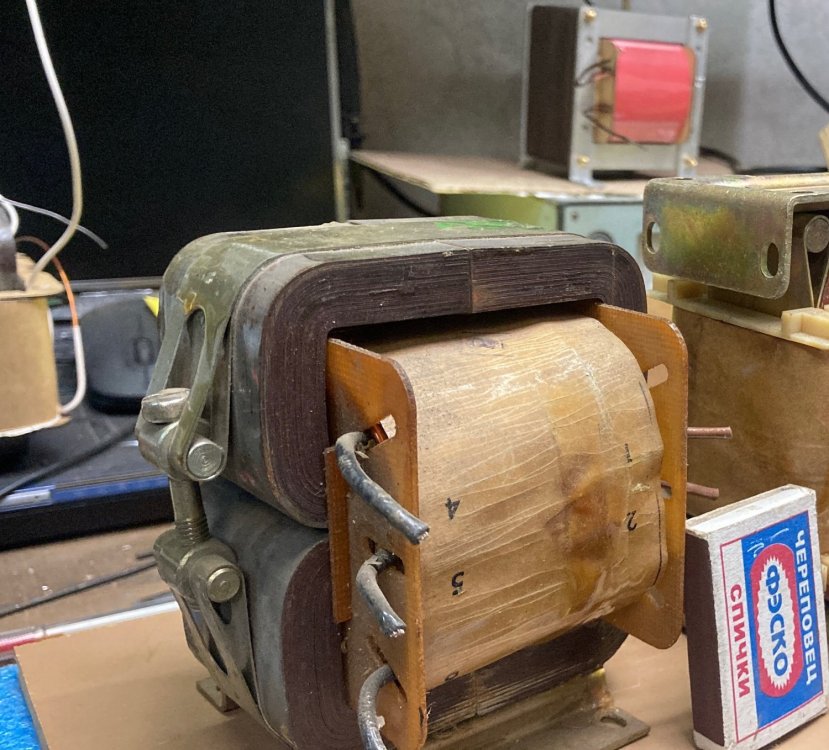

Лично я года три-четыре назад окончательно потерял интерес к этому наследию ушедшей эпохи и все распилил и сдал в медь и в железо.

Залитые разбирал после прохождения через печку.

Набралось кило 300.

А вы на каком намоточном оборудовании мотаете торы ?

Карта Proficient

Карта

Posted
Posted
3 часа назад, Михаил К. сказал:

Набралось кило 300

Круто!

(Несколько раз говорил... Просто анекдот: самый первый! намотанный ОСМ звучал немыслимо фантастически, даже на родном каркасе. Все прочие - оно так себе... Попался тут старый рисунок, измерялась геометрия ОСМ-0.16, разброс. Потом спросил Люду, у нее в партии "М4" разброс был 0.1 мм...)

3 часа назад, Михаил К. сказал:

А вы на каком намоточном оборудовании мотаете торы ?

Куча станков, это производство.

PS. В том числе китайских. Вспомнил. Ранее цена была около 300000, на днях говорили, близится к очень кислому лимону.

-----------------

Плохо, что цены даже на силовое "М6" не радуют.

  • 1 month later...
Пикассо Proficient

Пикассо

Posted
Posted

Вопрос: как отражается на передаче сигнала фазное отставание 180 градусов вторички от первички.



Прочел в брошюре по шихтовым сердечникам - если использовать сердечник на 0.9 Тл, то до 0,6 Тл сердечник становится постоянным магнитом и работает только 0,3 Тл, это к способности старых видов сплавов передавать микродинамику и  прочие слабые уровни сигнала. Немного нивелируется увеличением сечения.

Xрюн222 Mentor

Xрюн222

Posted
Posted
7 минут назад, Пикассо сказал:





Прочел в брошюре по шихтовым сердечникам - если использовать сердечник на 0.9 Тл, то до 0,6 Тл сердечник становится постоянным магнитом и работает только 0,3 Тл, это к способности старых видов сплавов передавать микродинамику прочие слабые уровни сигнала. Немного нивелируется увеличением сечения.

Скан этого фрагмента нет возможности сделать?

BAA Master

BAA

Posted
Posted

Это Bs - Br. Br т.н. реманентная индукция. Уплощая кривую намагничивания можно сие снизить ценой падения проницаемости/индуктивности.
В те времена люди ходили в фуфайках и кирзачах, а вместо нормальных трансов на домах ставили "нейтралеры", каковые были меньшей габаритной мощности. Оттуда и беда. Прецизионные сплавы тогда были, у армии.
Забудьте! Такие рецепты.

  • Thanks (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

Совершенно беспроигрышно для любого железа можно принять критерий Во+В~ = 1 ТЛ. Для М6 применимо 1,2Тл. Остальные надо смотреть.

  • Like (+1) 2
  • 4 weeks later...
гаврилов валентин Community Regular

гаврилов валентин

Posted
Posted

 Похожие величины индуктивности  получаются  в моей практике при измерениях методом вольтметра -амперметра . При 230VAC  измеряется ток х.х. и считается индуктивность по формуле .  В некоторых фирменных гитарных выходниках тоже попадаются(указывается в паспорте) большие значения индуктивности .  А при измерении малосигнальным прибором всё нормально ,ближе к реальности . Похожий вопрос уже обсуждался на гитарном форуме .  Решено просто "забить" на эти фантастическо-рекламные значения .    Забили -живем счастливо ))))

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted

Методом розетки я свои SE тоже обмерял. Разбежки по сравнению с LCR метром на порядок и более не было ни разу.

Просто периодически всплывает о фантастических возможностях торов по сравнению с классикой, ну и подвернулся случай в руках подержать. Нееее, я понимаю, что представитель очень бюджетный, но всё таки. Танго Ш РР 5_ти кильные мерил, так там хоть 60-70Гн показало.

гаврилов валентин Community Regular

гаврилов валентин

Posted
Posted

Про SE не знаю ,не измерял . Но американский выходник на 30 ватт (1959 года , из органа )  по прибору показывал около 15 Гн (е7-13)    Методом В-А   что-то  ,по памяти,  800 Гн .  И все 4 выходника одинаково .  Реальная полоса  при 30-ти ваттах  от 50-ти или 60-ти герц была .Как раз в гитарные усилители )))  Куда и поставил весьма успешно ))

BAA Master

BAA

Posted
Posted
5 hours ago, гаврилов валентин said:

Решено просто "забить" на эти фантастическо-рекламные значения .

Полностью поддерживаю.


  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
9 часов назад, гаврилов валентин сказал:

...при измерении малосигнальным прибором всё нормально ,ближе к реальности

Чтобы получить реальную картину измерять желательно при разных амплитудах, а лучше - в реальном каскаде (при различных уровнях сигнала). Плюс не всегда известно, на какой частоте измеряет прибор. Цыкин, к слову, советует измерять индуктивность на частотах, близких к низшей рабочей частоте.
У того же Цыкина указано, что значения, близкие к измерениям при начальной проницаемости, могут быть получены в трансформаторах с зазором либо с сердечником с высокой линейностью.

По поводу полосы:

Буфер обмена-2.jpg

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
11 часов назад, Кружка сказал:

Методом розетки я свои SE тоже обмерял. Разбежки по сравнению с LCR метром на порядок и более не было ни разу.



Потому что там есть зазор в магнитопроводе.

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted

Сунул в розетку. Да, действительно.

Получается, у такого тора очень крутая зависимость полосы НЧ от величины сигнала на первичке.

  • Like (+1) 1
  • 3 weeks later...
Карта Proficient

Карта

Posted
Posted
В 28.07.2023 в 23:06, гаврилов валентин сказал:

Методом В-А   что-то  ,по памяти,  800 Гн

Угу. В детстве получал и 700, и 1200 Гн.

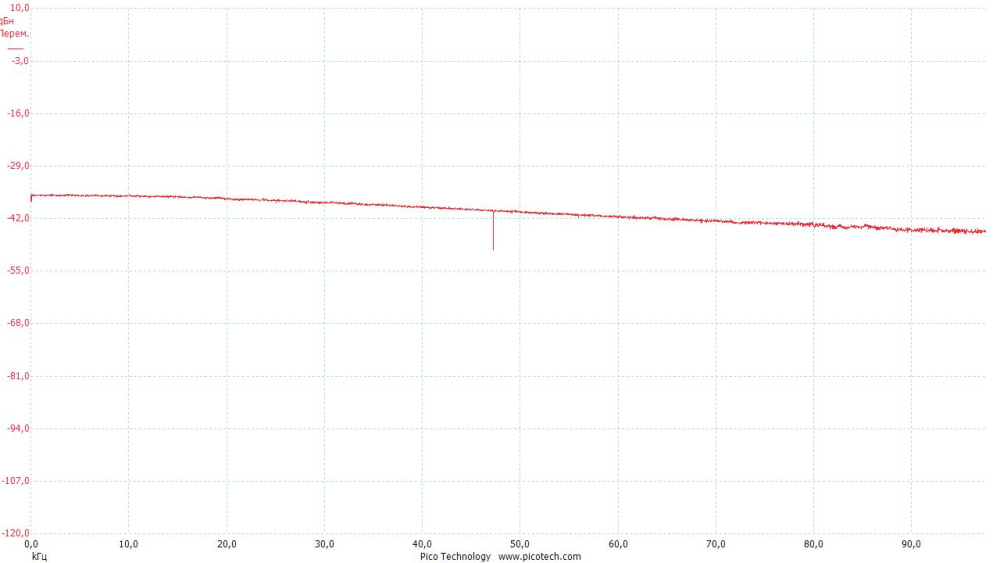

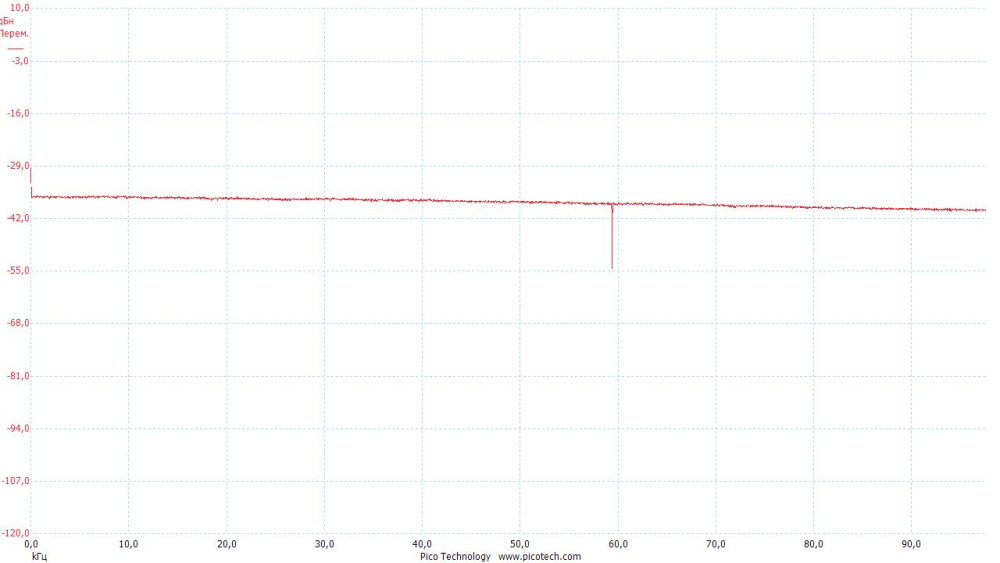

Наладил снова ГКЧп (проверить свои кучи), три транса...

Первый - ТВ-2АШ. Резики 980 Ом к первичке, 8к2 к вторичке. Сигнал 0.5В. 39кГц по -3.

Компьютерные выбросы-артефаки не замечаем.


  • Like (+1) 1
Карта Proficient

Карта

Posted
Posted

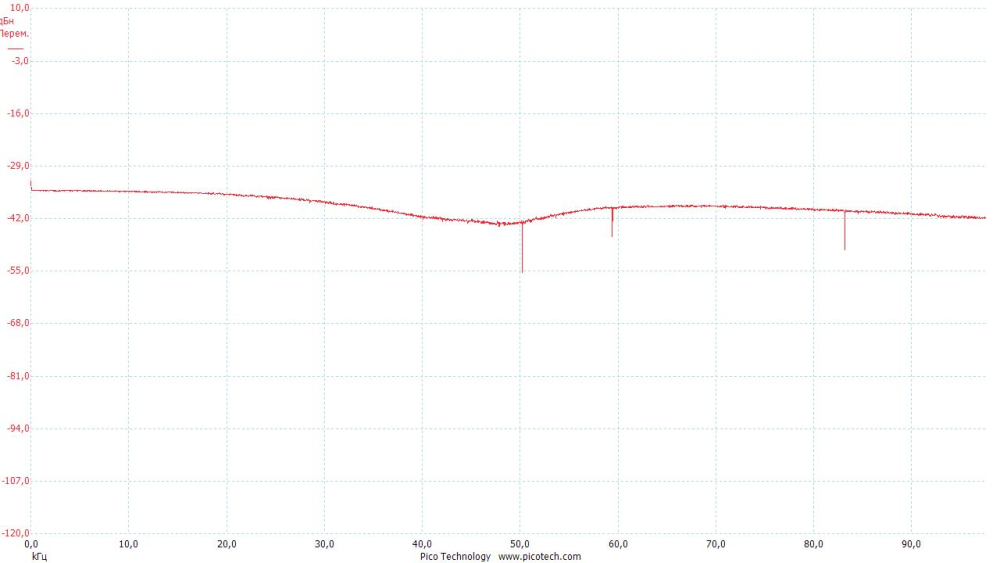

Третий более интересен - силовой тор 7ВА, 0.32кг, две вторички 6.3В*0.5А. 2.4 кв см. Резики 980 Ом к первичке, 8к2 ко ВТОРОЙ вторичке, таким образом, первая вторичка работает ИЗОЛЯЦИЕЙ. Изоляции имеются и после каждой обмотки. Сигнал 0.5В. 87кГц по -3.


  • Like (+1) 2
Карта Proficient

Карта

Posted
Posted
2 часа назад, Карта сказал:

силовой тор

Кстати, хотел спросить, чем кончилась старинная история о подключении к маломощному SE большого транса БЕЗ зазора.
