Recommended Posts

Posted
5 минут назад, CHEL_EV сказал:

Усиление увеличится

Раза в полтора, если только. Разумно пентод поставить в первый каскад, в пентоде, но ТС к этому не готов.

  • Replies 502
  • Created
  • Last Reply

Top Posters In This Topic

Posted
12 минут назад, Stan Marsh сказал:

Раза в полтора, если только. Разумно пентод поставить в первый каскад, в пентоде, но ТС к этому не готов.

В полтора и надо, минимум Климентий озвучил. Вроде тогда вписываемся

PS: Я конечно не слышал звук српп 6Н24П, но их аналог 6Н14П, мне нравится.

А вот 6Н23П, совсем звук не тот, искуственный какой-то. У 6Ж43П звук выглядит выйгрышней в сравнении с 6Н23П. Мои скромные наблюдения

Posted
46 минут назад, Stan Marsh сказал:

Больше чем μ коэффициент усиления не получится. 0,8μ,  пожалуй, максимум.

Если правильно помню, перекроить СРПП в мю-повторитель, тогда Ку будет на немного, но больше.

Posted
1 час назад, Stan Marsh сказал:

 В данном случае - нет. Больше чем μ коэффициент усиления не получится. 0,8μ,  пожалуй, максимум.

Тем не менее, вполне возможно получить в столь понравившейся схеме усиление, бОльшее μ . Но, вероятно, ТС на это пойти не может, как и на остальное предложенное ранее

Posted
1 час назад, CHEL_EV сказал:

В полтора и надо, минимум Климентий озвучил. Вроде тогда вписываемся

PS: Я конечно не слышал звук српп 6Н24П, но их аналог 6Н14П, мне нравится.

А вот 6Н23П, совсем звук не тот, искуственный какой-то. У 6Ж43П звук выглядит выйгрышней в сравнении с 6Н23П. Мои скромные наблюдения

6н24п ни разу не аналог 6н14п (кстати, по звуку она таки неплоха! И про 6ж23/43 соглашусь, заодно уж...), она ничто  иное, как 6н23п, обычного грейда, но разведённая на штырьки чуть иначе.

  • Smile 1
Posted
Только что, Stan Marsh сказал:

Повышающий трансформатор? ПОС?

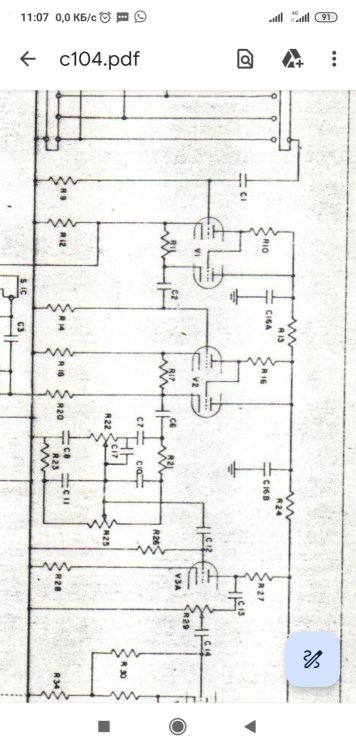

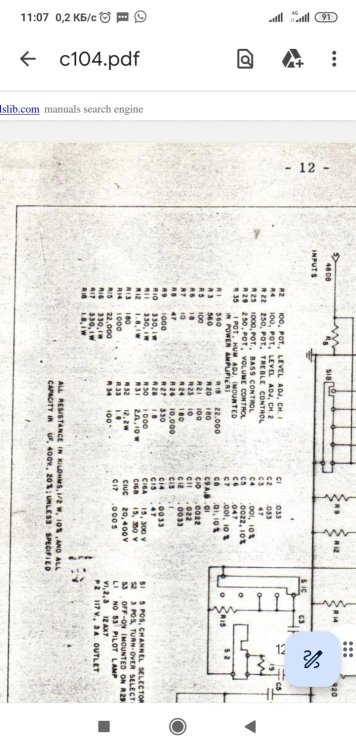

Опубликованный в "классических схемах" или подобных разделах, ранее, но категорически, никак, ни малейшим образом не удостоенный внимания коллег по АПам, классический Макинтош. Предусилитель. С прекрасным прохождением меандра, ко всему прочему :smajlik-prava:

Posted




10 минут назад, Xрюн222 сказал:

схема китайской платы

Вряд ли, они вроде второй каскад и КП гальванически связывают. Это чех какой-то. Или словак.

Posted

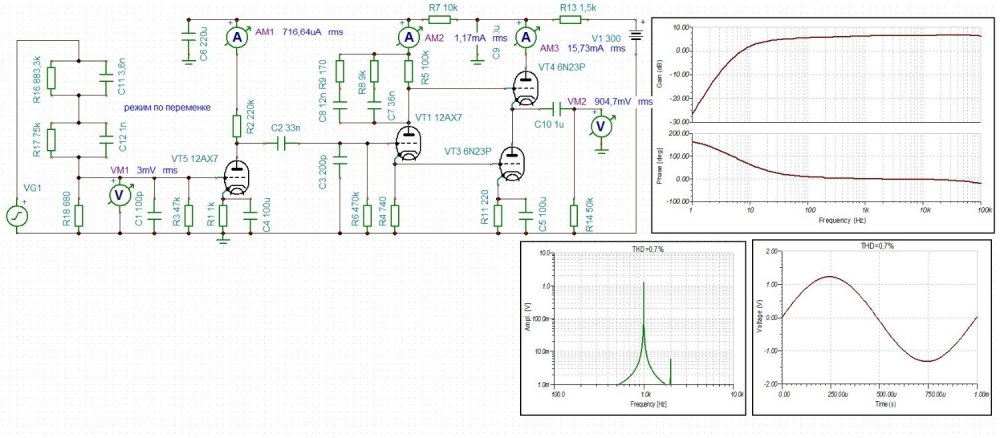

Набор ламп как в начальной первой схеме, но коррекцию попробовал влепить в анод второго каскада, выходной каскад (ток можно уменьшить) гальваника (типа PP).

Смещение у VT3 и VT4 по — 2,4V. При входе 3 mV на выходе 900 mV rms, THD=0,7% только вторая гармоника.

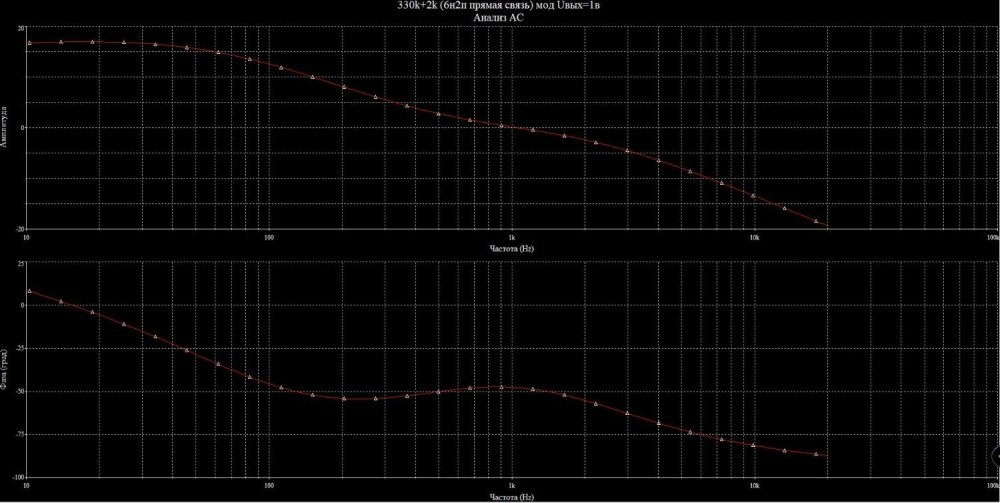

Графики: восстановленная АЧХ через Анти RIAA, Фаза.

АП Вариант ФК.jpg

  • Like (+1) 2
Posted
8 минут назад, May сказал:

коррекцию попробовал влепить в анод второго каскада

"О! Месье знает толк в извращениях" (с) Старый анекдот

  • Like (+1) 1
Posted
4 часа назад, lewis сказал:

Если правильно помню, перекроить СРПП в мю-повторитель, тогда Ку будет на немного, но больше.

Такой вариант тоже попробовать стоит в симуляторе...

Posted

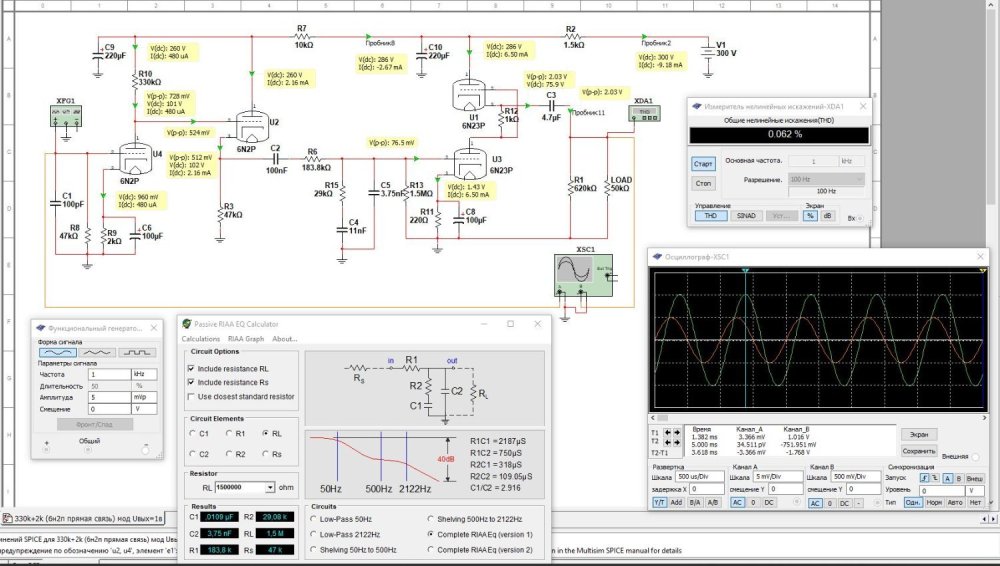

11 часов назад, Климентий сказал:

Поигрался с симулятором...

почти... то что нужно... а выходному каскаду усиления нельзя добавить?

И допустимо ли сеточный резистор R13 увеличить с 620к до 1,5М как на схеме? Чем чревато?

и выходное сопротивление повторителя катодного явно я неверно указал... Не помню как оно рассчитывается... 1/S кажется грубо если....thumb.JPG.5bb305de103dc0597edd96fc518e898f.JPG


Коллеги, а в калькуляторе на картинке , Rs - это выходное сопротивление ккчкада перед RC цепями? Т.е. в моем случае выходное сопротивление яно не 47к?

Posted

Климентий, делай как May предложил. Соответственно с выходом на 6Н24П.

Лучше плату переделать за пару дней, чем пару недель ещё мусолить что да как

Posted
9 минут назад, юрий робертович сказал:

6н24п не равна 6н23п-ев, посмотрите ВАХ

Скоро приедут ко мне партия. Сделаю замеры на своем Хкрактериографе. Уже самому интересно... Мнения как всегда разнятся...

Posted
37 минут назад, юрий робертович сказал:

Посмотрите мнение Никиты Сергеевича для начала...

Извиняюсь... Всех не помню с ходу как звать... Сейчас дошло о ком речь... Хрюн...

Posted
1 час назад, Климентий сказал:

а в калькуляторе на картинке , Rs - это выходное сопротивление ккчкада перед RC цепями? Т.е. в моем случае выходное сопротивление яно не 47к?

Да. В Вашем случае будет около 1кОм.

Если точно:  Rвых= 1/ (1/Rk + (мю +1)/Ri).



Posted
13 часов назад, Климентий сказал:

Поигрался с симулятором...

почти... то что нужно... а выходному каскаду усиления нельзя добавить?

И допустимо ли сеточный резистор R13 увеличить с 620к до 1,5М как на схеме? Чем чревато?

и выходное сопротивление повторителя катодного явно я неверно указал... Не помню как оно рассчитывается... 1/S кажется грубо если....thumb.JPG.5bb305de103dc0597edd96fc518e898f.JPG


В калькуляторе получается Rs суммируется R1... если Rs 1k тогда R1 должно быть 183+46=229к... Относительно моего расчета приведенного на рисунке... И усиление опять упадет...

Posted

Всё приличные и не очень советы даны, могу дать неприличный: тот же SRPP на выходе, но на тех же 6Н2П. Искомый Вольт на выходе будет получен, но ценой дикого вых. сопр., килоОм, этак, пятнадцать. Как отдельное изделие такая штука нежизненноспособна, но если вдруг куда-то встроить,то почему бы и нет. Ещё раз пардоньте, но все приличные предложения закончились. Кстати, цоколëвка у 6Н24П ненормальная, помним об этом, если что.

Или, чуть менее дикое: не SRPP на 6Н2П в выходном каскаде, а один триод с ОК, на другом КП.

Posted

Как  и писал ещё много лет назад А. Белканов в АРА - "Не пытайтесь хитрить с этими величинами! " (С) :dntknw:
