Фонокорректор Прибой и пути его модернизации

Климентий

By Климентий
in Analog

 Share

Recommended Posts

Климентий Local

Климентий

Posted
  • Author
Posted

Я тут столкнулся с другой проблемой... два симулятора... Multisim и MicriCap показывают сильно разные значения амплитуды сигнала на выходе устройства...видимо модели ламп сильно разные... нужно разобраться...

  • Replies 502
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

GaLeX
GaLeX

Всем доброго здоровья! Тут спрашивали, в чем сермяжная правда установки конденсаторов RIAA-коррекции под поляризующее напряжение. Смысл - в устранении нежелательных эффектов, связанных с изменением

GaLeX
GaLeX

Ответ на этот вопрос был дан еще в позапрошлом веке: "Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом,

Stan Marsh
Stan Marsh

Не мной подмечена закономерность: стоит кому-то похвалиться чем-то самостоятельно сделанным, как сразу доброжелатели ему наперебой начинают объяснять, что всё совсем не так, что его восторги напрасны,

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted
9 минут назад, Климентий сказал:



Какой характер кривой должен быть идеальный?

Соответственно стандартной РИАА, "я так думаю!" (С)

Честно говоря, никак не могу понять, что в этой схеме ( исходно: - а) типовая, - б) серийная) требует длительных изматываюших игр с симуляторами и, собственно, какова цель этих игр?

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted

Плюс плата полностью разработанная... Другой проект с нуля делать.... Застрелиться... :-)

не могу понять почему нельзя немного уменьшить резистор R5 с соответствующей корректировкой номиналов RC цепей коррекции... В целом ослабление должно быть 20Дб как вы пишете , согласен но а краях диапазона наверно в области ВЧ... ? а тут полностью сигнал просаживается... Я пробовал уменьшить этот резистор в симуляторе... И амплитуда сигнала возрасла до 1в на выходе устройства... При это увеличил конденсатор с 3,9n до 10n и кривые почти легли друг на друга исходной и после изменения... Только небольшая ступенька на 1кгц стала чуть выше чем в оригинале... Полагаю это нужно подкорректировать цепь 27к+10н...

Климентий Local

Климентий

Posted
  • Author
Posted
29 минут назад, юрий робертович сказал:

Для друга сделал простецкий для г-600 лет пятнадцать взад, все работает до сих пор. 6н1п-ев заменил, есс85 меньше понравилаь. 6н2п-ев 69года с тремя прокладками


а какой выход у этой схемы? 0,5 или 1 вольт амплитудного? при входном 5мВ?

Старый Contributor

Старый

Posted
Posted
9 часов назад, юрий робертович сказал:

6н23п-ев одна лампа ~1500 руб, *4=6 тыс. 6с3п-ев и 6н1п-ев все четыре~1000 руб



Это вы погорячились. 6н23п-ев на авито по 650-700р

Описание

- радиолампы 6н16б-в , они по 100р
—6Н16Б-ВР, они по 150р, В наличии 96шт
—6Ж1П-ЕВ , 100р , в наличии 23шт
—6Н23П-ЕВ, 27 штук по 650р
—6Н23П, 7 штук по 200р

Климентий Local

Климентий

Posted
  • Author
Posted

А всё-таки, есть методика какая-то для расчета RC цепочек коррекции?

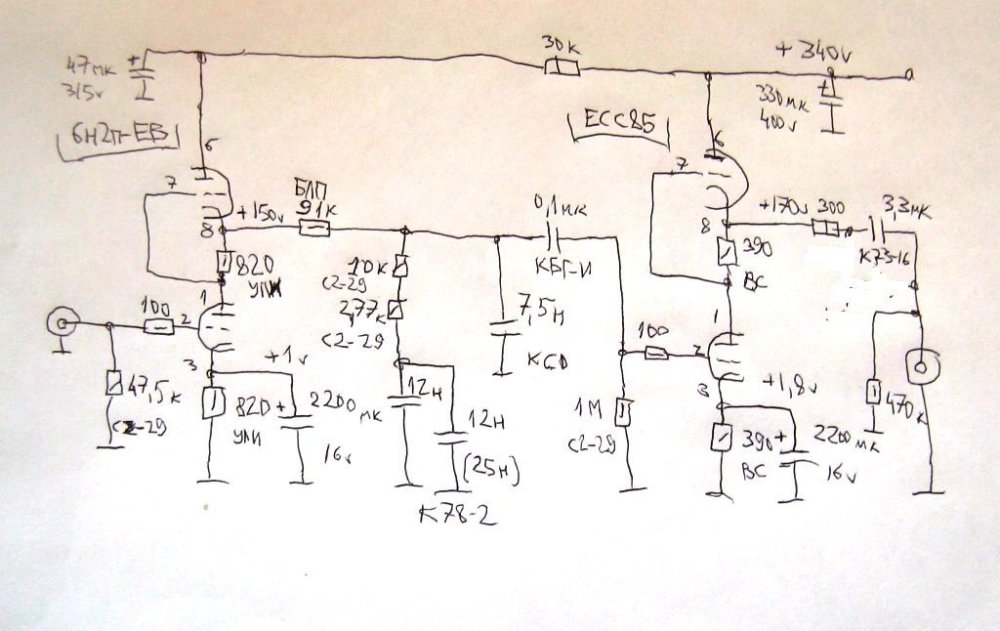

11 часов назад, юрий робертович сказал:

Для друга сделал простецкий для г-600 лет пятнадцать взад, все работает до сих пор. 6н1п-ев заменил, есс85 меньше понравилаь. 6н2п-ев 69года с тремя прокладками


К примеру для такой схемы, или для моей исходной?

Климентий Local

Климентий

Posted
  • Author
Posted
15 часов назад, Stan Marsh сказал:

Изначальный стародубцевский Парадайз был как бы SRPP на 6Н23П, тоже тихий.


И кстати, есть разница где ставить разделительный конденсатор с5, с14 до или после RC цепочки?

Xрюн222 Mentor

Xрюн222

Posted
Posted
5 часов назад, Климентий сказал:

А всё-таки, есть методика какая-то для расчета RC цепочек коррекции?

К примеру для такой схемы, или для моей исходной?

Есть даже онлайн калькулятор, и, скорее всего, не один вариант. Как минимум - от TCJ.

Климентий Local

Климентий

Posted
  • Author
Posted
5 минут назад, юрий робертович сказал:

Две нижние 6н2п-ев с тремя слюд. прокл. 1969г


У меня таких с тремя слюдами мешек дома . хорошие лампочки!

Алекс Proficient

Алекс

Posted
Posted
20 часов назад, Stan Marsh сказал:

SRPP на 6Н23П, тоже тихий.

Про трансформаторы такие говорят " недомотыши" В век цифры где на выходе из любой пукалки минимум 2в делать фоники на уровне 0.5в очень странный челлендж... От 50дб, не меньше, тогда не подведёт)))

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted
9 минут назад, Алекс сказал:

Про трансформаторы такие говорят " недомотыши" В век цифры где на выходе из любой пукалки минимум 2в делать фоники на уровне 0.5в очень странный челлендж... От 50дб, не меньше, тогда не подведёт)))

Об этом и речь! Поэтому и тему такую создали... Довести до ума аппарат...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, Климентий сказал:

Довести до ума аппарат...

При такой схеме - разогнать не получится. Два триода в каждом канале бездействуют. Если первым каскадом будет каскод, то псевдоSRPP на выходе можно оставить. Имеем вчетверо больше на выходе. Искомые два и больше вольта. Каскод можно прикинуть по Ложникову и Сонину или даже просто позаимствовать у того же Моргана нашего, Джонса.




  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
45 минут назад, Климентий сказал:

Об этом и речь! Поэтому и тему такую создали... Довести до ума аппарат...

Поэтому и схему выбрали как можно более неподходящую :smile-31:
