Ламповый Фоно корректор на 6Н2П+6Н23П

ТимВал

By ТимВал
in Analog

 Share

Recommended Posts

Сергей А Local

Сергей А

Posted
Posted

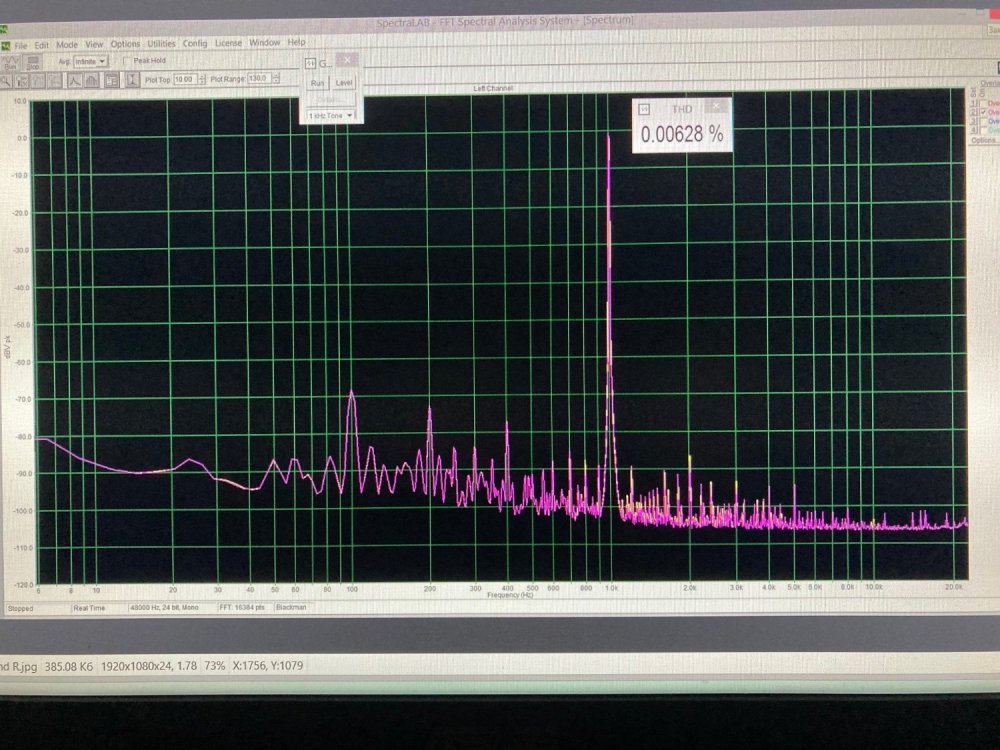

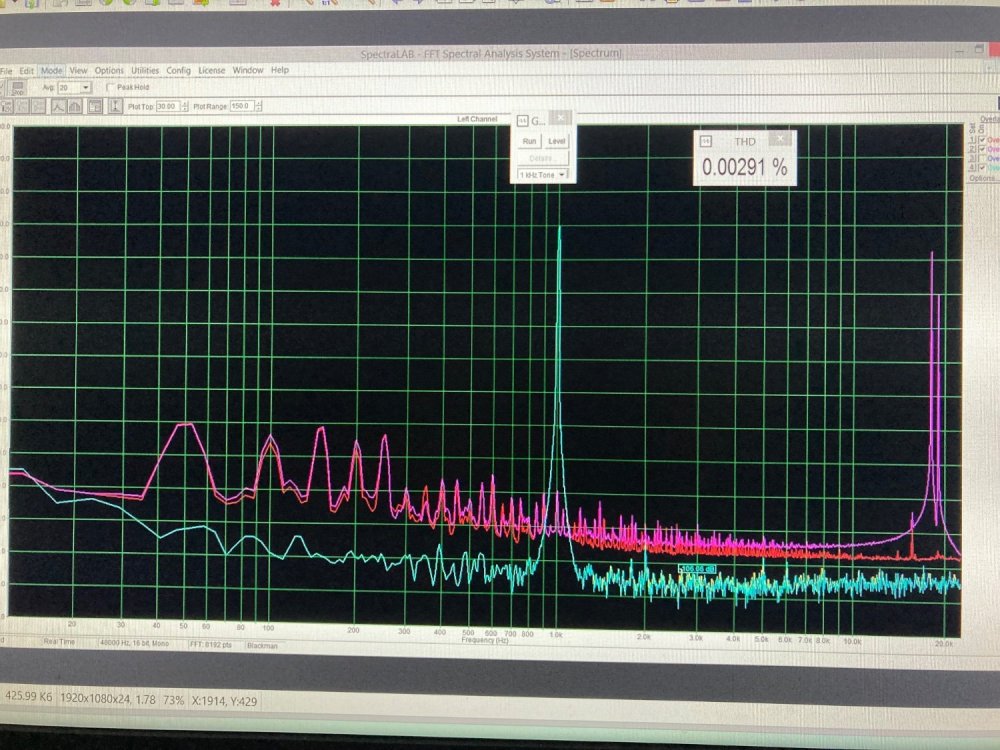

Нашел тут старое от Квода , TND на стандартной плате. Гармоники явно видно от сети , но полка ближе к -90 слева от 1кГц

Что за шум у Вас надо поискать .



  • Replies 445
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

GaLeX
GaLeX

Доброго времени суток! По топик-теме (6Н2П+6Н23П) лежала у меня в компе давняя писанина про корректор начального уровня для ГЗ Ortofon OM-XX. Лежала и не отсвечивала, никуда не выходила. Сейчас нашел

Алекс
Алекс

Танго так не может, а самомот легко, вплоть до максимального тока на который рассчитана вторичка. P.S. На фото фоник в момент настройки, далее одет в экран: два слоя трансформаторной стали.

Xрюн222
Xрюн222

Да-да, и поиграет, заодно, в увлекательную игру "подбери 6н2п" из кучи или мешка... Очень, кстати, вовлекает! Учитывая что процентов 80-90 попадающихся ламп категорически на вход корректора не годятся

Posted Images

ТимВал Local

ТимВал

Posted
  • Author
Posted

Тоже есть подъём.:er:

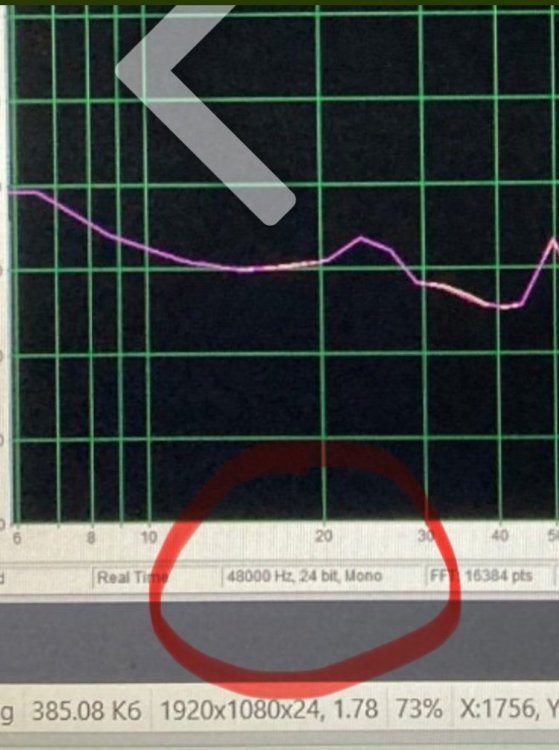

Я отключил всё от входа в комп-р, всё равно на самых низких частота есть подъём на 10...20 дб. относительно остальной полки. Не знаю из за чего. :smile-61:

Можно с ФК не заморачиваться по этому поводу. Это особенность программы и измерения как я понимаю...

Алекс Proficient

Алекс

Posted
Posted
12 часов назад, ТимВал сказал:

всё равно на самых низких частота есть подъём на 10...20 дб.

Верно и стрелка в пляс, такого на компутере не увидишь, там всё чинно и стерильно.

P.S.

 С тем БП что у вас, по НЧ максимум -40дб.

  • Like (+1) 3
Алекс Proficient

Алекс

Posted
Posted
7 часов назад, Сергей А сказал:

В компе еще надо включить

Ага, надо уметь пользоваться, а то так и будет любая схема по минус стопицот измеряться.

ТимВал Local

ТимВал

Posted
  • Author
Posted
3 часа назад, Алекс сказал:

Верно и стрелка в пляс, такого на компутере не увидишь, там всё чинно и стерильно.

Так на "компуктере" и вижу. :smile-03:  Безо всяких стрелок, и вообще без всего.

Не забывайте что усиление на НЧ в ФК самое большое, цепочки RIAA коррекции его не ограничивает. Поэтому любые микроскопические сеточные токи в первом каскаде, если таковые имеются, будут усилены в 3000 раз.

К тому же способ выравнивания "Hanning" тоже имеет свою специфику.

ТимВал Local

ТимВал

Posted
  • Author
Posted
3 часа назад, Алекс сказал:

С тем БП что у вас, по НЧ максимум -40дб.

А БП то тут при чём? Отключаю БП от сети, работает секунд 10 на накопительных емкостях, ток потребления не большой, картинка ни чуть не меняется.

ТимВал Local

ТимВал

Posted
  • Author
Posted

Какой в этом смысл? Что должно измениться на Ваш взгляд?  Или это из серии попинать колеса и похлопать дверками? :smile-03:

Алекс Proficient

Алекс

Posted
Posted
7 часов назад, ТимВал сказал:

картинка ни чуть не меняется

а должна, причём радикально с всплеском, но у вас же комп...

Алекс Proficient

Алекс

Posted
Posted
7 часов назад, ТимВал сказал:

Не забывайте что усиление на НЧ в ФК самое большое, цепочки RIAA коррекции его не ограничивает. Поэтому любые микроскопические сеточные токи в первом каскаде, если таковые имеются, будут усилены в 3000 раз.

Вот по этому никаких -90 и быть не может, мало того ещё не каждым щупом можно измерять ниже 70дб.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
34 минуты назад, ТимВал сказал:

За счет чего?




То есть отношение сигнал/шум должно увеличиваться пропорционально квадратному корню от числа параллельно включённых ламп. Или из известной статьи:






  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted
3 часа назад, Алекс сказал:

а должна, причём радикально с всплеском, но у вас же комп...

Комп такой же измерительный прибор как и все другие, в данном случае. Хотите я видео сниму если есть сомнения...

  • Smile 1
Russ3000 Local

Russ3000

Posted
Posted
10 часов назад, ТимВал сказал:

Комп такой же измерительный прибор как и все другие, в данном случае. Хотите я видео сниму если есть сомнения...

Измерительным может называться прибор который внесен в "Реестр Средств Измерений", остальные - показометры, или индикаторы, на таких раньше вместо бирки о поверке писали букву И.

  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

То есть, если привёз "оттуда" какой-нибудь, скажем, "Роде-Шварц" немыслимый, а его нет в нашем местном реестре, то он сразу уже не измерительный прибор, и всë, деньги на ветер? :shock:

Алекс Proficient

Алекс

Posted
Posted
10 часов назад, ТимВал сказал:

Хотите я видео сниму если есть сомнения...

Какие могут быть сомнения, это же не у меня минус 90db.



3 минуты назад, Xрюн222 сказал:

То есть, если привёз "оттуда" какой-нибудь, скажем, "Роде-Шварц" немыслимый

Не переживай за них, кто может такое сам привозить сюда может вообще не заходить. )))

Xрюн222 Mentor

Xрюн222

Posted
Posted

 Вообще, больше ( то есть меньше), чем дБ 60, очень очень редко и сложно - 70, для лампового корректора недостижимо, в силу шумов ламп. Фон, соответственно, если субъективно на уровне этих шумов, то и Ок.

  • Like (+1) 2
johnson1496 Master

johnson1496

Posted
Posted
1 час назад, Xрюн222 сказал:

То есть, если привёз "оттуда" какой-нибудь, скажем, "Роде-Шварц" немыслимый, а его нет в нашем местном реестре, то он сразу уже не измерительный прибор, и всë, деньги на ветер? :shock:

Ну типа того, потому что те кто ставят на нем штемпсель "поверен" пользовались прибором минимум в три раза точнее "Роде-Шварца" в полоть до эталона.

Ollleg Mentor

Ollleg

Posted
Posted
1 час назад, Russ3000 сказал:

Измерительным может называться прибор который внесен в "Реестр Средств Измерений", остальные - показометры, или индикаторы, на таких раньше вместо бирки о поверке писали букву И.

Я не соглашусь с Вами, давно комп оказывает помощь при разных замерах и оценках той или иной оцифровке сигнала, всё прекрасно можно увидеть на графиках. Помогает и головы настроить (что магн., что для вертушек) - наглядно увидеть и визуально оценить сигнал и замеры сделать.

Другое дело, что прог для всего этого много, а вот до конца разобраться в настройках многим не всегда удаётся, поэтому и сам по незнанию в глубокие "дебри" не лезу, т.как боюсь запутаться, но в простейшем мне очень даже помогает.

Для профессионалов же комп в качестве измерительного прибора (проги конечно) давно используется и оказывается при этом очень точным средством для измерений разного рода.

Спойлер



Посмотрите,

разве не удобно?

Или врёт где то?

_________________________________________

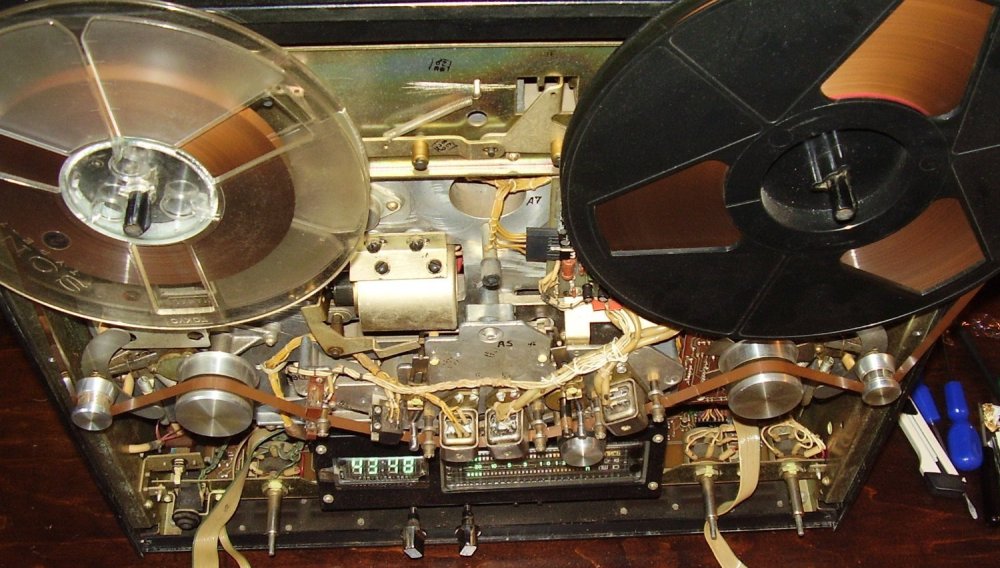

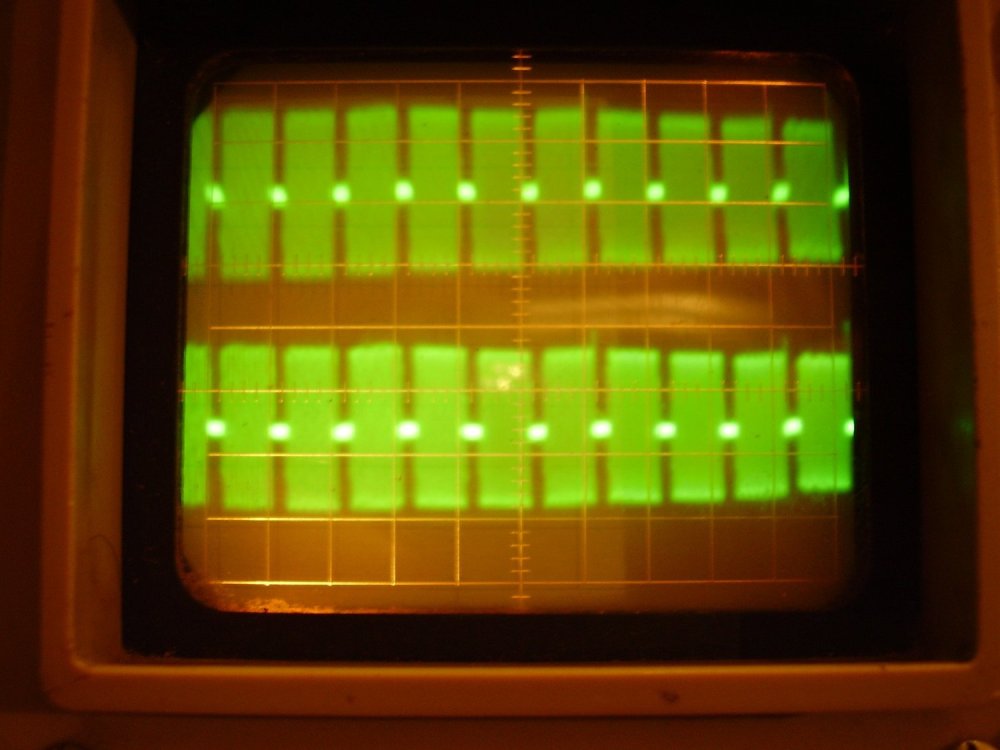

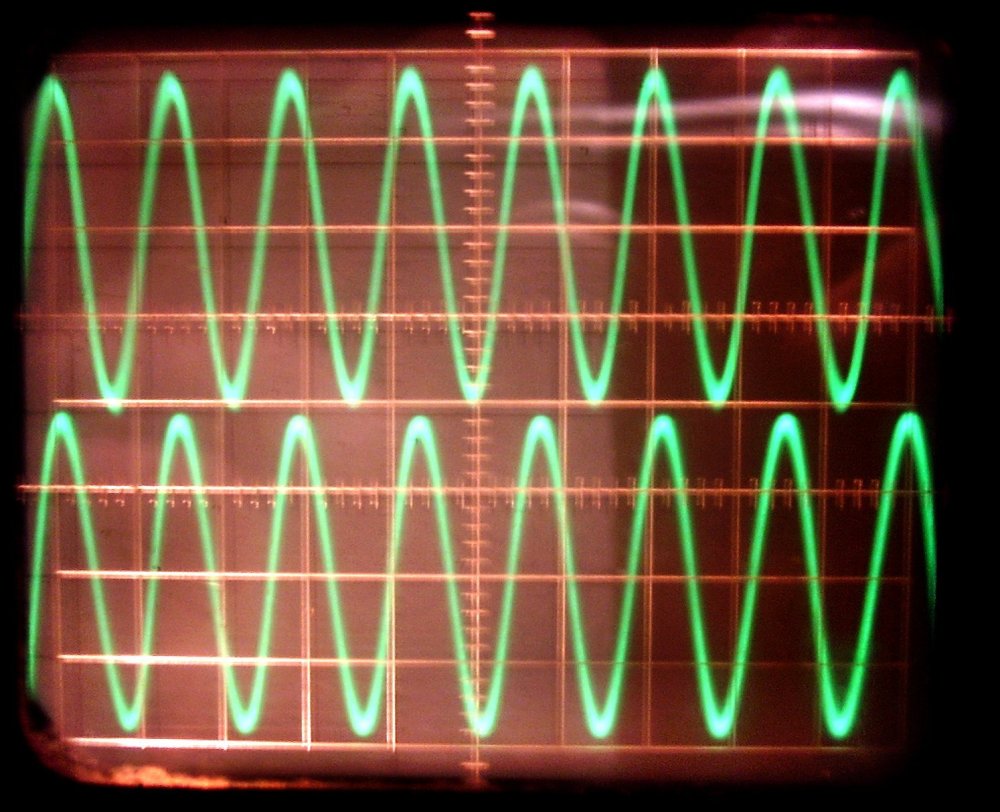

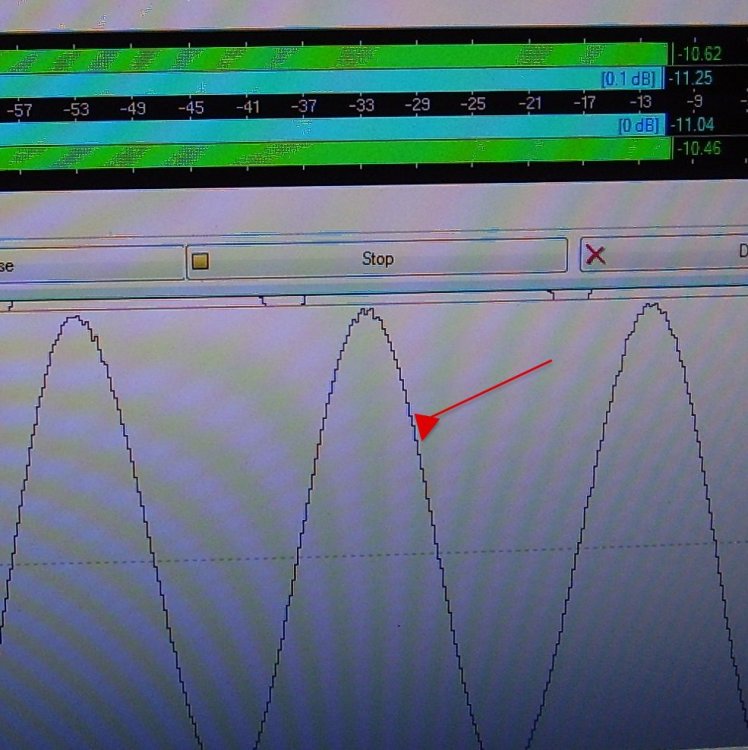

00000-0.JPG0000-0 -.JPG100.JPG100--.JPG100---.JPG199.JPG200.JPG202 (1).JPG202 (2).JPG203.jpg1000.JPG1000ГЦ (1).jpg1000ГЦ (3).jpg1000ГЦ (4).jpg1000ГЦ2.JPGT3.jpg









  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
58 минут назад, Xрюн222 сказал:

 Вообще, больше ( то есть меньше), чем дБ 60, очень очень редко и сложно - 70, для лампового корректора недостижимо, в силу шумов ламп. Фон, соответственно, если субъективно на уровне этих шумов, то и Ок.

Никита Сергеевич, можно Николая (Valinor)попросить замеры ФК выложить, было бы интересно.

Спойлер

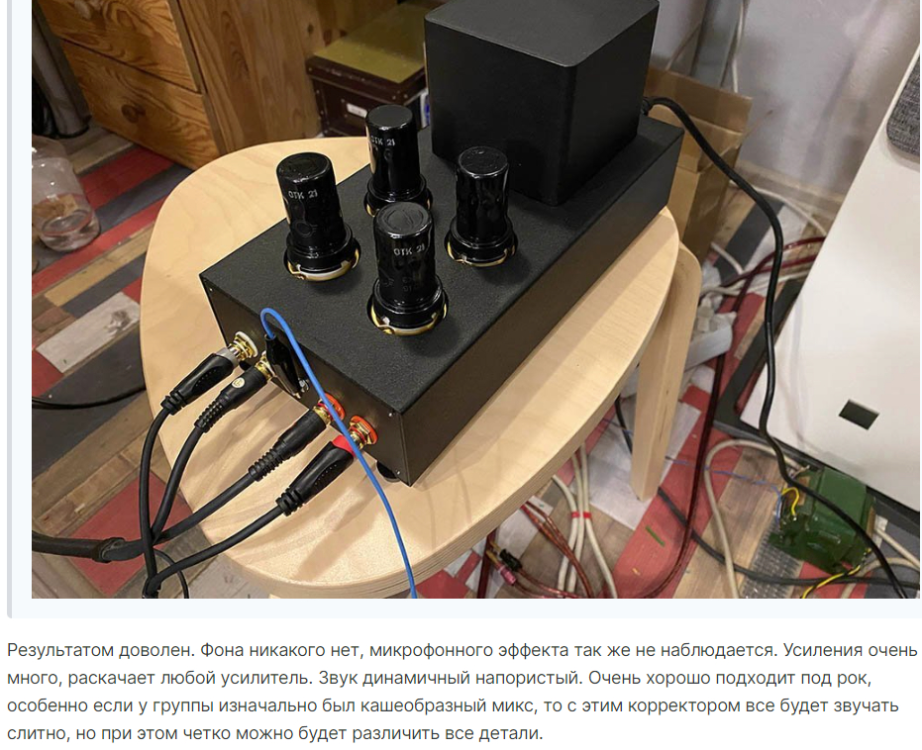

APC - 2024.04.20 12.14 - 001.3d.png



  • Like (+1) 1
  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Почему бы и нет. Кстати, какой параметр нам в этом будет наиболее интересен? И/или - а каким(-и) мы ДОЛЖНЫ поинтересоваться более всего?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну и, можно, в качестве полезного дополнения, учебно-наглядного,  пример верификации процедуры измерений и результатов.

  • Like (+1) 1
