11 минут назад, Stan Marsh сказал:

ЕСС88 и ЕСС83, например.

Штудер 37 наше фсё! )))

P.S.

Тоже так хотел сделать, но потом пошёл по лёгкому пути, ну не нравятся мне 6н23п)) Первый сделал каскод на 6с3п и на выход разновидность СРПП на 6н2п))

Posted

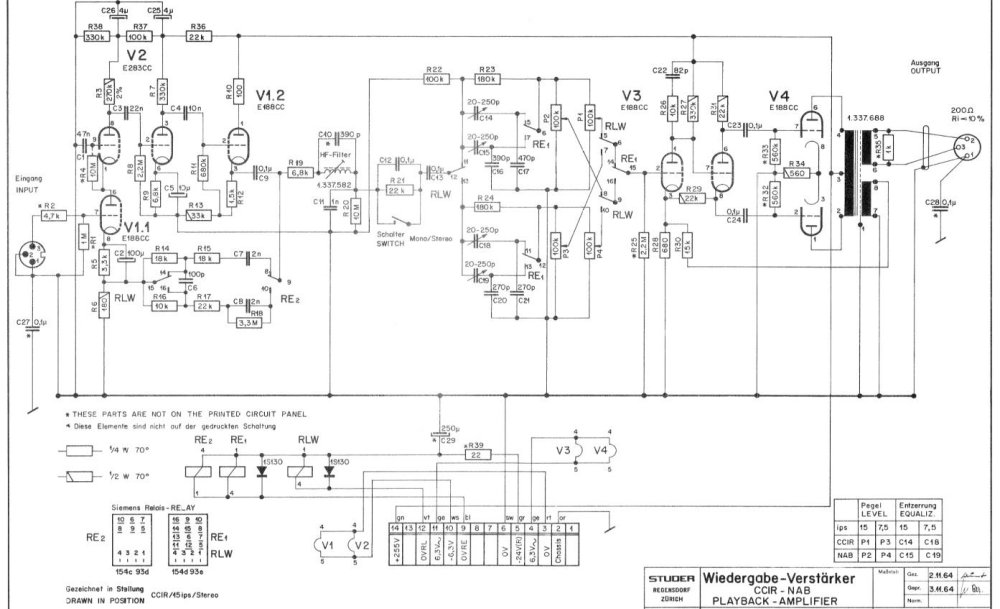

Мануал Studio Tape Recorder Studer J 37 во вложении и схема его.

В схеме воспроизведения студийного магнитофона до фильтра пробки;

составной входной каскод (внизу E188CC, вверху Е283СС), затем усилитель напряжения на E283CC с КП на E188CC, цепь предискажений в обратной связи. Лампы хорошие, хорошая классика схемотехники от наших предков, можно использовать для RIAA фонокорректора, но смущают разделительные межкаскадные конденсаторы от которых трудно (но надо) избавится.

Межкаскадные конденсаторы (разные по технологии) меняют сигнатуру звука каскада при различном поляризующем/или межобкладочном потенциале. При удалении этой "маленькой/большой дырочки (конденсатора)", т. е. непосредственная связь дает существенный выигрыш в УНЧ, звук раскрывается, это как открыть окно или выйти на улицу - со всех сторон появляется звуковая жизнь. Возможно это только мое восприятие, т. как много различной схемотехники переслушал, в том числе и студийной.  Двигаюсь этой дорогой -homemade crafts. Только мое мнение.


studer_j37_sm.pdf

Posted

Вопрос, чем не устроили межкаскадные конденсаторы?  звукорежиссеры ему поклоны бьют , Беатлес записывались на нем

Posted

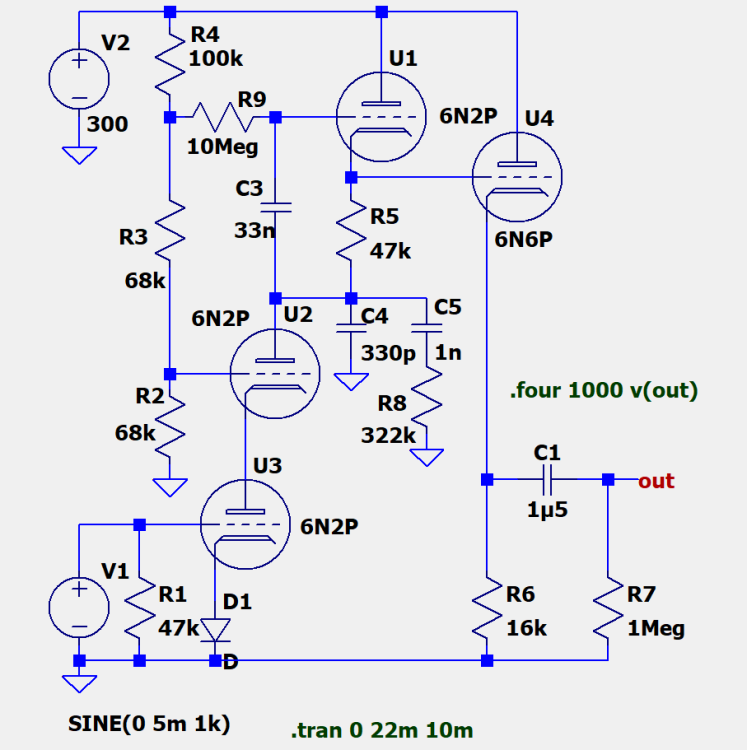

И всё-таки интересно, какое максимальное усиление можно получить от разнолампового  каскода? Типа такого:






У нас же есть продвинутые симулянтыторщики, вот покрутили бы на общее благо! :smile-11:

Posted
17 минут назад, Xрюн222 сказал:

А Вы сами-то его слушали, довелось? А то легенды легендами, а всяко бывает...

Как же и не раз, мастер ленты. Аппарат в супер состоянии был.





Posted
2 часа назад, Алекс сказал:

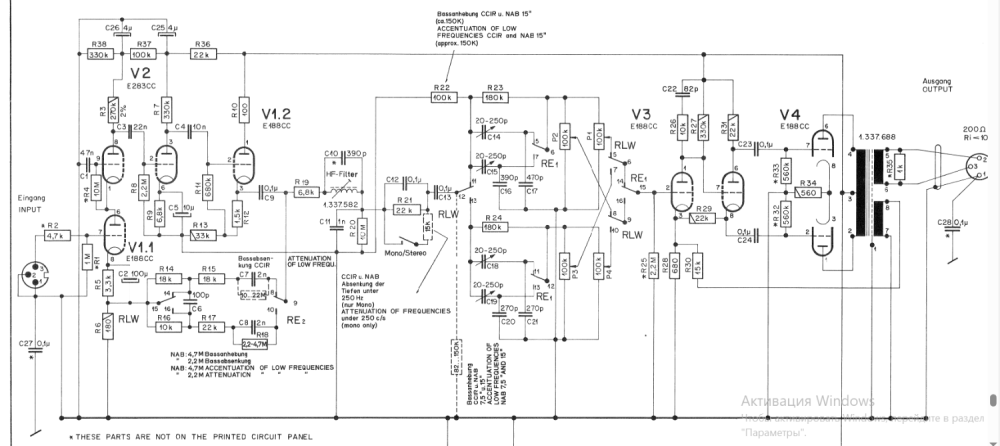

тоже какая-то не чёткая, а в мануале огонь!37.png

Прям смотрю, любители Штудера с37 собрались!.... Делаем корректор "Аудиопортальский-2" на основе? Изобретаем Paragon E и т.п.!

Как то довелось немножко чинить студийный магнитофон Денон, чисто японский, примерно 1960...62 год, по мотивам Ампекса 300 и 400, но НЕ "1 в 1", он интереснее, чем с37, звучал, УВ точно не скажу как и что, накрученный и с массой сигнальных трансформаторов, Танги Тамуры все, на входе 6AU6....

Если не ошибаюсь, тот же банальный МЭЗ-28 имеет на входе УВ каскод на 6н, прошу заметить , 3,вовсе не 2!!!, П.

Posted
28 минут назад, Xрюн222 сказал:

Делаем корректор "Аудиопортальский-2" на основе?

Однозначно! Мы за любой аналоговый кипишь!

Posted
34 минуты назад, Xрюн222 сказал:



Как то довелось немножко чинить студийный магнитофон Денон, чисто японский, примерно 1960...62 год, по мотивам Ампекса 300 и 400, но НЕ "1 в 1", он интереснее, чем с37, звучал, УВ точно не скажу как и что, накрученный и с массой сигнальных трансформаторов, Танги Тамуры все, на входе 6AU6....

Если не ошибаюсь, тот же банальный МЭЗ-28 имеет на входе УВ каскод на 6н, прошу заметить , 3,вовсе не 2!!!, П.

Никита, я был причастен и к одному и ко второму. Но суть твоего сообщения - патриотизм?

Японец был интересен для инженерного изучения. Славянский был кирпично-беспринципным.У меня даже сохранились какие-то трансики...

Но разьве он не на октальных лампах????

Posted
14 часов назад, Xрюн222 сказал:

Если не ошибаюсь, тот же банальный МЭЗ-28 имеет на входе УВ каскод на 6н,

именно что банальный, без трансов по входу нормально усиливать не мог, в ведро его и его схему туда же.

Posted

Мой товарищ занимается мэзами, говорит что ламповая часть утянута с английской и доработана нашими инженерами



  • Like (+1) 1
Posted
19 часов назад, Stan Marsh сказал:

покрутили бы на общее благо! :smile-11:

А как вам такое?


А ля ФК Никитина , только на лампах.  Вполне рабочая схема, на выходе почти 1 в. rms  В железе не собирал.

Эдакий тройной каскод. :smile-12:



  • Like (+1) 1
Posted
36 минут назад, Алекс сказал:

именно что банальный, без трансов по входу нормально усиливать не мог, в ведро его и его схему туда же.

Там транс по входу по причине низкоомной головки с, соотв., низким выходом. Типа как МС по ср. с ММ...

Posted
26 минут назад, VTver сказал:

Мой товарищ занимается мэзами, говорит что ламповая часть утянута с английской и доработана нашими инженерами



А у меня товарищ говорил, что утянута то ли с ТФК, то ли с Ампекса, не помню уже...

Posted
13 minutes ago, ДимДимыч said:

Интересно мнение ВАА?

Правда? Счас попробуем. Только зачем... Я тут попытался +/- 450 получить от драйвера для цирклотрона... занимательная такая схемотехника, на обычных лампах. Кстати бывший разработчик ламп говорит, что для экономии бытовые лампы откачивали не очень. А  10^-7 получали распылением геттера. Похоже на правду....

Posted

Ку=200 Кг=0,14%
Имеем просто каскод с динамической нагрузкой. Ничего особенного. Счас  без "коррекции" будет. Кстати F=479 Hz для 332к и 1000пФ
Ку=1800 Кг=1,7%.
Убираем дин нагрузку, ставим 330к. Повторитель оставляем. Добавляем току в нижнюю лампу до 1-2 мА, уменьшаем в верхней до 0,5 мА. Про диод ничего не скажу - тут точно транзистором будет "пахнуть".
Ждем справедливого осуждения товарищей...

  • Like (+1) 1
