Recommended Posts

Posted
14 минут назад, ТимВал сказал:

Верхний триод в каскоде работает без отрицательного смещения.

А нижний так вообще работает почти на КЗ по сигналу.... :smile-57:

  • Like (+1) 1
Posted
16 минут назад, ТимВал сказал:

 схему из ШЕСТИ триодов, когда можно сделать на двух

,да чтоб с функционалом этих шести на любых двух - никак не можно.

Posted
4 минуты назад, Xрюн222 сказал:

какие то практические наглядные примеры?

Моделирование устроит?  Собирать ТАКОЕ мне не хочется...

Posted
5 минут назад, Xрюн222 сказал:

нижний так вообще работает почти на КЗ по сигналу....

Если по сеточному току то да. Ладно хоть ток сеточный не велик и лампа достаточно "дубовая", наш аналог 6Н1П.

Posted

Возможно, устроит. Но, некоторый опыт коллег с симуляторами говорит о том, что важный в данном случае момент они могут обсчитывать неправильно, что то в моделях не учтено.

Posted
6 минут назад, Xрюн222 сказал:

,да чтоб с функционалом

И что же тут за невиданный и не достижимый в двух каскадах функционал?

Posted
27 минут назад, ТимВал сказал:

Верхний триод в каскоде работает без отрицательного смещения.

А вот Ложников с Сониным так не считают. :smile-11:




Posted
2 минуты назад, ТимВал сказал:

Если по сеточному току то да. Ладно хоть ток сеточный не велик и лампа достаточно "дубовая", наш аналог 6Н1П.

Скорее, по катодному току тогда уж.

Posted
35 минут назад, ТимВал сказал:

А для V1 смещение не требуется? И так сойдет? :gl:

Ага.
С уважением, Nittis

  • Like (+1) 1
Posted
20 минут назад, Stan Marsh сказал:

Ложников с Сониным так не считают.

Это они как хотят. :smile-59:  Какой величины сеточный ток, сколько будет величина "автосмещения" на 470 кОм и будет ли вообще, об этом они умалчивают.

То что такой каскад будет работать с микросигналами я не спорю, а вот 50мв. или даже 500мв. на входе, такой каскод точно не проглотит. :smile-61:

Posted
15 минут назад, ТимВал сказал:

умалчивают

Книжку почитайте, там всё написано. И про  "шунтирование" выходным сопротивлением каскода.:smile-03:




В 13.03.2024 в 23:24, Xрюн222 сказал:

Возможно, надо эту схемку поместить в каскодные.

Кстати да. Сделаем.

Posted
9 минут назад, ТимВал сказал:

В каком именно месте написано?

Что именно? Про каскоды написана книжка. Ложников Сонин. Каскодные усилители. Книжка большая, умная, пересказывать долго, лучше прочитать.

Posted

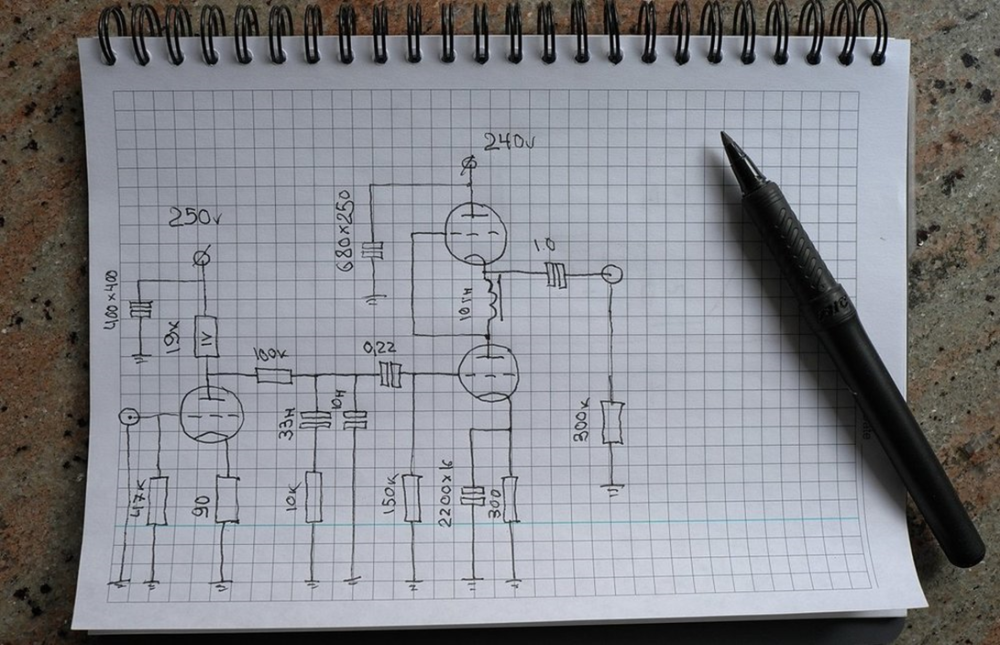

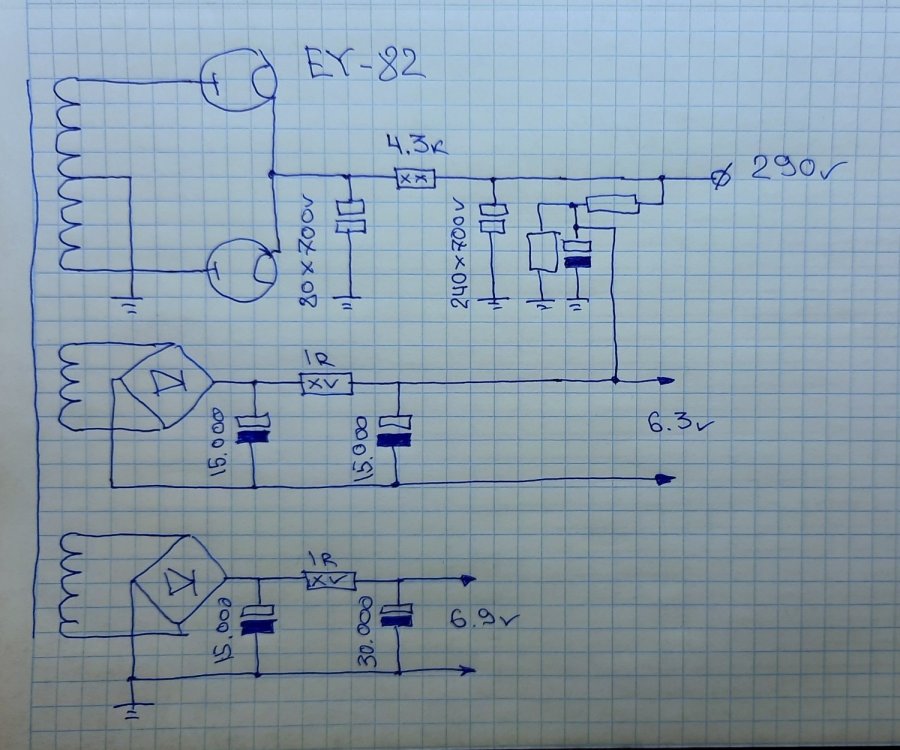

Ну раз тема пошла тоже отмечусь, усиление 59.5 дб, но это совсем не означает что можно использовать без МС транса, только с ним)))



  • Like (+1) 1
Posted
32 минуты назад, Алекс сказал:

Ну раз тема пошла тоже отмечусь...

Сеточка нижней 6с3п "не организована"
С уважением, Nittis

Posted
Только что, Nittis сказал:

Сеточка нижней 6с3п не организована
С уважением, Nittis

Да, там вообще забыл вход обозначить))) сеточный 43 кОм

Posted

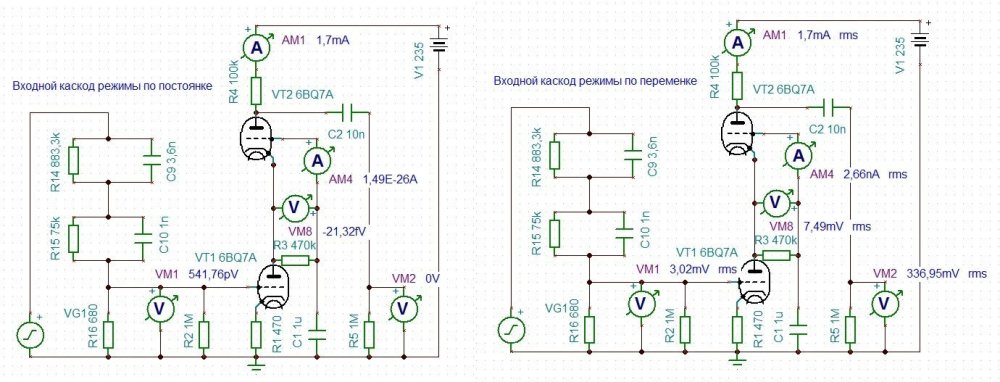

Моделирование никаких различий не показало однако. :smile-60:Всё один в один.


Оно правда и сеточных токов не показывает, так что хрен его знает как верить...

Правда быстро показало что анодный резистор в 47 ком. для ЕЕС83 совсем не подходящий. :smile-59:

Да и вообще она тут не в тему. Усиления не даёт.



Posted

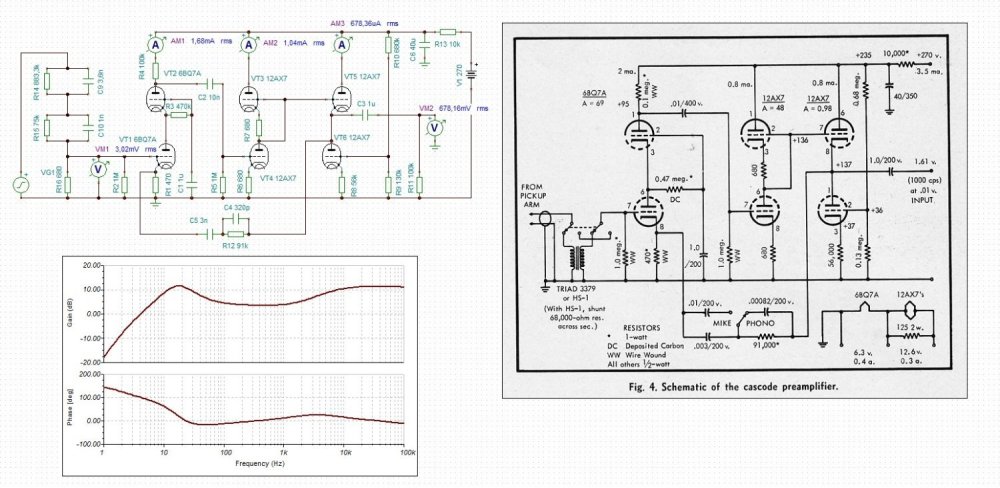

Схема действительно красивая. В схеме от 1954 года резисторы в катоде и аноде каскода с звездочкой - нужно подбирать. Пока детали в модели как на схеме, без подбора токов и напряжений, конечно корректор TRIAD 3379 с Анти RIAA  не срастется, но посмотреть его работу (фонокорректора) и потенциал можно.

Однозначно корректор можно и нужно причесать. На схеме ниже АЧХ, ФАЗА, in=3mV rms, out=674mV rms. Гармонические искажения у корректора измерять нет смысла, так как он не в режиме, но потенциал у него есть -однозначно.

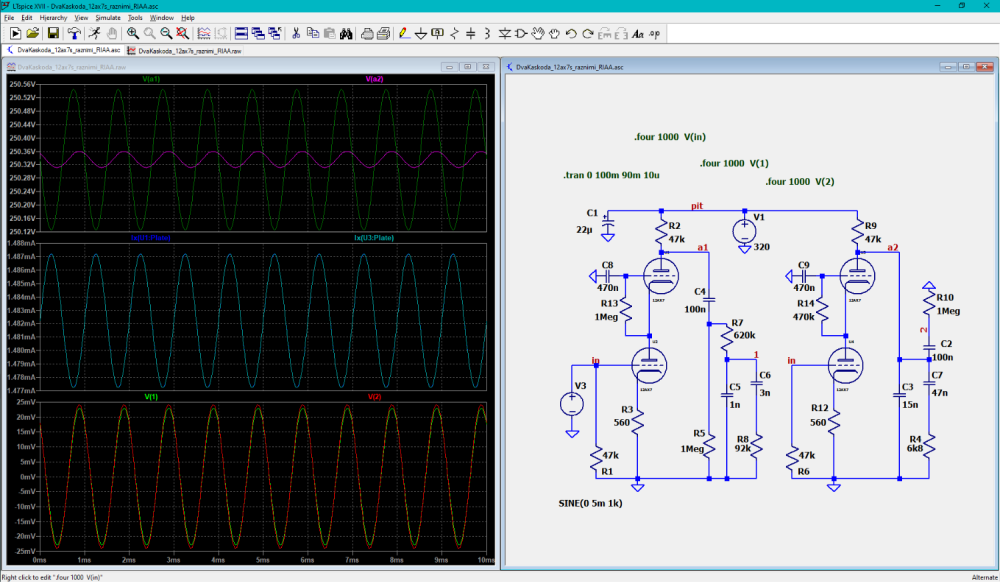

Ниже схема RIAA фонокорректора с другим составным буфером который получился с THD=0,08% на f=1 кГц, внизу каскода 6Н23П, вверху каскода 6Н8С, потом составной буфер на 6Н7С и 6Н8С. Коррекция в обратной связи, как в корректоре от 1954 года. Конечно, эту коррекцию можно переделать, но она и так хорошо работает.




RIAA Leojpg.jpg

  • Like (+1) 1
  • Thanks (+1) 1
Posted

В схеме 1954 года звёздочкой обозначены резисторы, тип которых нужно соблюсти и смотреть в подписи к схеме. А не подбирать.  В целом прекрасный  набор для любителей этажерок - каскод, српп, КП с ДН и подавлением остаточных пульсаций питания. Можно, наверное, доработать выход до КП Уайта.

Пригодность 6н8с для работы в первом каскаде, в т.ч.наверху в каскоде - весьма под вопросом... ЕСС 82 тоже под вопросом, можно попробовать ЕСС85 .

  • Like (+1) 1
Posted

Совсем все "акскакалы"(С), даже и ЮР, забыли, из "наших первых схем", из первых лет нашего, Российского, панимаишь, хиенда. В АРА была такая же другая, под 6н2п исправленная, помнится.


  • Like (+1) 1
Posted
18 минут назад, Xрюн222 сказал:

Совсем все "акскакалы"забыли

Три электролита в качестве межкаскадных?  Ну совсем берега попутали)))

 P.S.

Блин, не три, а четыре, край:smile-02:

  • Smile 1
Posted
5 минут назад, Алекс сказал:

Три электролита в качестве межкаскадных?  Ну совсем берега попутали)))

 P.S.

Блин, не три, а четыре, совсем край:smile-02:

Джентльмен не должен быть настолько мелочным!!! :))) Схема от 1985 г, тогда "такие" времена были, вестимо. Схемы!!!Заграничные!!! Секретные!!! На бумажках ручкой перерисовывали и передавали только самым проверенным людЯм и по огромному секрету!!! А нынче - никто Ж не мешает поставить хоть пленку, хоть бумагу, хоть что ещё удифильное. Да хоть АудиоНоте Каисеи :smile-31:

Posted
4 минуты назад, Xрюн222 сказал:

А нынче - никто Ж не мешает поставить хоть пленку, хоть бумагу, хоть что ещё удифильное.

Похоже лимит на электролиты выработали полностью, в катоды, увы, уже не хватает, грустная ситуация. Никто конечно не мешает и туда поставить, но уже не хочется)))
