25 минут назад, BAA сказал:

Правда? Счас попробуем. Только зачем... Я тут попытался +/- 450 получить от драйвера для цирклотрона... занимательная такая схемотехника, на обычных лампах. Кстати бывший разработчик ламп говорит, что для экономии бытовые лампы откачивали не очень. А  10^-7 получали распылением геттера. Похоже на правду....

В старых Макинтошах получали под +/- 1000 от драйвера, для триодного выходного каскада с единичной связью. Кстати, усилитель хотя формально и РА, но звучал таки отлично.

Posted
6 minutes ago, Xрюн222 said:

В старых Макинтошах получали под +/- 1000 от драйвера, для триодного выходного каскада с единичной связью. Кстати, усилитель хотя формально и РА, но звучал таки отлично.

Поделитесь? В 275 360В на аноде...

Posted

Только я сомневаюсь что такое большое усиление нужно в первом каскаде. Всё таки ФК это не предусилитель в магнитофоне. Может пострадать перегрузочная способность. Если на частоте 1кГц входное напряжение 5 мв, то на частоте 20 кГц уже 50мв. RIAA коррекция однако. Плюс по ГОСТ-у ФК должен спокойно терпеть перегруз в 20 дб.  А это означает 500мв. на входе!  Помножив на усиление 270, получим 135 вольт!  Как то многовато для сохранения линейности, нет?

Posted
8 минут назад, ТимВал сказал:

Если на частоте 1кГц входное напряжение 5 мв, то на частоте 20 кГц уже 50мв. RIAA коррекция однако. Плюс по ГОСТ-у ФК должен спокойно терпеть перегруз в 20 дб.  А это означает 500мв. на входе!

Сомнительные предпосылки приводят к сомнительным же выводам, однако... Сами лично можете эти самые легендарные 50 мВ на 20 кГц измерить и продемонстрировать?

Posted
Только что, Андрей63 сказал:

Ну так поставьте 6н14п , у них и ВАХ-и поровнее будут , Ку меньше, правда из ведра подбирать надо.

Ну так, "из ведра", если смотреть Вашу статистику, нужно подбирать вообще все, любые поголовно лампы...

Posted
21 минуту назад, Xрюн222 сказал:

Сами лично можете эти самые легендарные 50 мВ на 20 кГц измерить и продемонстрировать?

Вы меня пугаете таким недоверием. Какого рода демонстрация Вам нужна, ИЗМ33С 0201/0202 плюс осциллограф сгодится? :smile-11:

Или хватит моделирования?




Posted

Ну,  интересно, хоть с какой нибудь измерительной пластинки хоть кто нибудь получит "те самые" заветные 50 мв на 20 кГц? Пока ни разу не увидел...Или, хотя бы, черт с ним, пусть 25, но на 10 кГц?

А моделировать по этому вопросу что - мне совсем непонятно...  Подъем в анти-риаа цепочке в 20 дБ на 20 кГц? В этом ни малейших сомнений, если она без ошибок.

Кстати, можно  посмотреть вот с какой стороны - сколько мв выдаст головка на 20 кГц, если ускорение на кончике иглы НЕ превышает стандартизованных предельных 1000g?

Posted
2 hours ago, Xрюн222 said:

В старых Макинтошах получали под +/- 1000 от драйвера

Извините за занудство, модель не подскажете с киловольтом? Со следящим питанием много есть.

Posted

Попробую вспомнить, но не обещаю на 100 %. Он примерно 200 - ваттный и на прямонакальных триодах (!). Следящего питания драйвера, вроде бы, нет, есть что то типа кВ 1,5 зато. Ещё вариант был в Шторме Юрьева/Пономарёва - СРПП на 2 шт ел34 с питанием прибл. 1,6 кВ, тоже амплитуда была под выходной каскад КП на 100 вт, на гу81.

Posted
5 minutes ago, Xрюн222 said:

что то типа кВ 1,5 зато

Вот именно, у меня 1400 получилось, питания. На чем не скажу... Народ не желает ни обсуждать ни делиться ни комментировать.

Posted

В Макинтоше было что то пентодное, по виду - 6L6- подобное... Возможно, и даже скорее всего - что то подобное разверточное для ТВ. Но точный тип на лампах уже исчез, а я не уточнял.

А так - "закон Бокарева", суров, но справедлив, напряжение питания драйвера должно быть не менее 6...7 амплитуд требуемого от драйвера максимального выходного напряжения.

" И не пытайтесь хитрить с этими величинами!"(С) :smile-31:

Posted
57 минут назад, Xрюн222 сказал:

Ну так, "из ведра", если смотреть Вашу статистику, нужно подбирать вообще все, любые поголовно лампы...

 Скорей всего я ставлю слишком жёсткие критерии допусков ( есть такой грех), но у этого ширпотреба "особые заслуги" , хотя может  нам не повезло. Однако  Стародубцев эту лампу хвалил и применял в усе на 33-й.

Posted

Ну если выбирать из того что не звенит то может 6н3п и 6н6п подойдут?  Вроде не микрофонят..

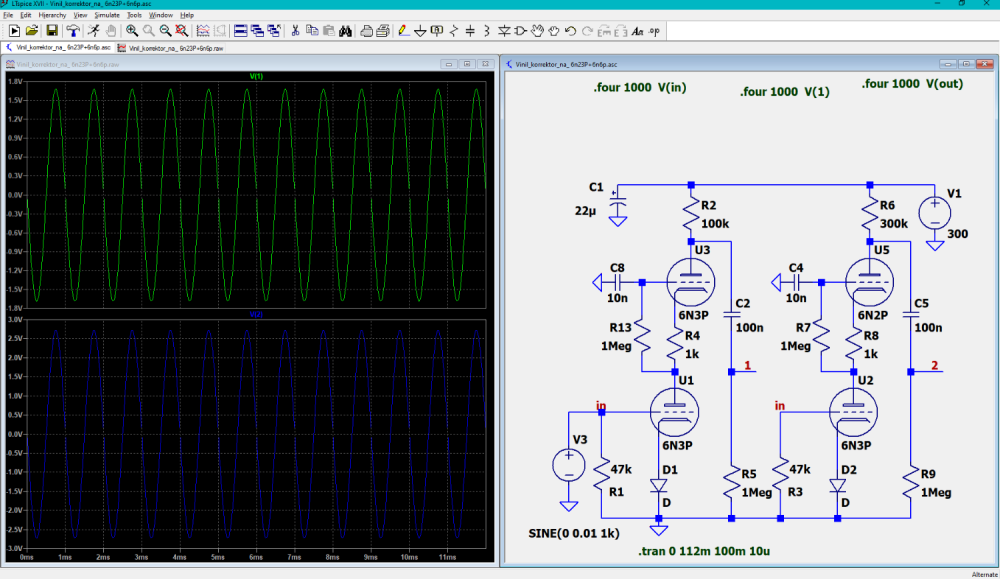

Вот такой вариант вырисовывается:


Конденсаторы стандартные. Выход 1в. rms  С перегрузочной тоже всё более менее нормально.  Единственно питание надо побольше чем обычно. 400, а лучше 450в. Это 6Н23П хорошо работает на низком анодном, другие лампы так не хотят.

Может сгодиться на ФК АП №2 ? :smile-03:

  • Like (+1) 1
Posted
2 часа назад, Xрюн222 сказал:

Сами лично можете эти самые легендарные 50 мВ на 20 кГц измерить и продемонстрировать?

20mV_20us_2.jpg.63d8d73a92b057d35dc29b9202edea22.jpg20mV_20us_1.jpg.8cba846678a2b22f702d8781a259aef0.jpg

20 мВ/дел, 20 мкс/дел, кадры видеосъемки сигнала прямо с головки DN166E на нагрузке 47 кОм (осциллограф С1-73), выставлял еще на старом АП.

Posted
2 часа назад, Xрюн222 сказал:

Ну,  интересно, хоть с какой нибудь измерительной пластинки

Ну что же, если публика просит.  :smile-03:  Притащил свой "ослик" поближе к вертушке. Прям какой надо "измерялки" нет но хоть что то:


Это дорожка 1кГц.с колебательной скоростью 5 см/сек.


А это дорожка с 10 кГц. но со скоростью 3,5 см/сек.

Трека с 20 кГц и скоростью 5 см/сек. нет..

Могу сфоткать 1 кГц со "скоростью" 3,5 см/сек. для сравнения, если надо. Но думаю и так всё понятно.

Posted

Замечательно, допустим 50 мВ сигнала есть, на 20 к. Усиление там всего 20 dB или 10 - итого 500 мВ.
Допустим номинал выходного 250 мВ при усилении 40 dB <=> 2.5 мВ входного на 1к.
Говорят надо аж 40 dB перегрузочной, что есть 100 раз, для "хорошего" корректора.
Вопрос: если и есть усилитель, который при 250 мВ выдаст 10 Вт а при 2,5 вольтах (+20dB) - 1000Вт (в 100 раз больше), то вряд-ли просто так есть усилитель на 10 кВт, хотя технически это не очень сложно и что он сделает с громкоговорителем.
Зачем даже 20 dB, если клипирование неизбежно при 6...12 dB ближе/дальше по тракту.
Вполне объяснимо питание корректоров от +/- 65 В: работаем на малом участке по любому нелинейной передаточной.
Особо интересно то, что мастер таки лента (была) и там никаких 20 dB перегрузочной способности нет, от слова совсем...
Говорят есть такие устройства, как ограничители, с предсказуемым спектром чтоб недостатки тракта не воспроизводить...

Posted
6 минут назад, ТимВал сказал:

Ну что же, если публика просит.  :smile-03:  Притащил свой "ослик" поближе к вертушке. Прям какой надо "измерялки" нет но хоть что то:


Это дорожка 1кГц.с колебательной скоростью 5 см/сек.


А это дорожка с 10 кГц. но со скоростью 3,5 см/сек.

Трека с 20 кГц и скоростью 5 см/сек. нет..

Могу сфоткать 1 кГц со "скоростью" 3,5 см/сек. для сравнения, если надо. Но думаю и так всё понятно.

Ну, 3,5 мв на 10 кГц я видел, даже, вероятно, с той же пластинки. А где "те самые" якобы 50 мв на тех самых 20 кГц, про которые столько мистерий? И по причине которых, якобы, ПС в 500 мв требуется? Или, ну хотя бы, 25 мв на 10 кГц.

Posted
11 minutes ago, ТимВал said:

Трека с 20 кГц и скоростью 5 см/сек. нет..

Там амплитуда должна быть меньше. так как 5 см/сек оно и на 1к и на 20к.
Кстати вот вам и ПСН. 2*Pi*F*A= const => F*A= const...

Posted

 Упорно что-то мешает быть треку 5 см/сек на 20 кГц.... :dntknw:

Мне даже помнится, что, вероятно, у меня где то есть пластинка с треугольничками, для получения меандриков прям с головки... Не знаю, насколько оно нужно.
