8 часов назад, Xрюн222 сказал:

как так получилось в усилителе от известной фирмы, силовик такая красота на витом железе,

Обясняю.

Силовик нужен ОДИН на аппарат. И как правило его можно еще юзать в разных моделях. Поэтому для производителя тут можно не экономить,найти одного качественного,проверенного поставщика , покупать эту модель у него и не парится с гарантийным ремонтом .

Выходников же требуется ДВА, плюс на каждую модель свои,да еще и не такие требовательные по надежности . Поэтому любоц производитель логично считает,что можно их заказывать где угодно,лишь бы было подешевле. Шихта тут будет в самый раз:smile-09:

  • Like (+1) 2
  • Replies 307
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

Это абстрактные теоретические теории из пальца или с потолка, в данном  случае  никак практически не относящиеся к показанному на фото устройству. Все оба три трансформатора местного, своего пр-ва, не

Сергей Ал.
Сергей Ал.

Уточняйте - хуже по потерям на фиксированной частоте при фиксированной индукции. Как уже писалось выше - это имеет значение, например, для трансформаторных подстанций. Для наших дел потери в сердечник

Михаил SM
Михаил SM

Немцы раньше часто свои силовые трансформаторы собирали без перекрышки , как ТВЗ1-9 : Ш в стопку и I аналогично . Потом всё это притягивается рабочим магнитным полем ...  . Тем не менее ,  я пересобир

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

Это абстрактные теоретические теории из пальца или с потолка, в данном  случае  никак практически не относящиеся к показанному на фото устройству. Все оба три трансформатора местного, своего пр-ва, не заказные на стороне. А качество комплектующих традиционно для данной фирмы - лучшее из доступного.

  • Like (+1) 4
Сергей А Local

Сергей А

Posted
Posted

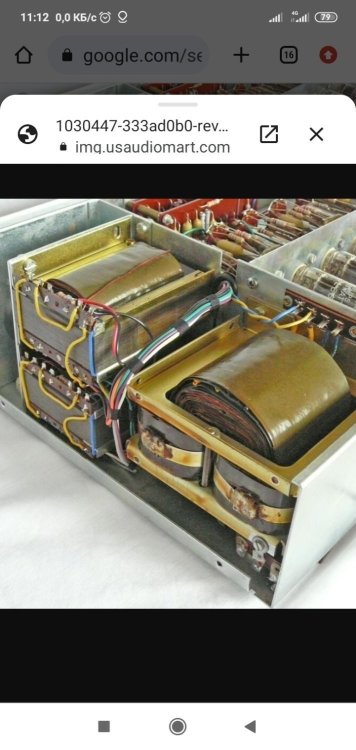

Конструктивно там два выходника стопкой , поэтому широкий керн и малый набор дает более плоский транс , что и требовалось. Силовому места хватает , да и проще на витом большом железе , дает малое число витков/вольт. И позволяет разместить много обмоток.
Все продумано.


Алексей Proficient

Алексей

Posted
Posted
Только что, Сергей А сказал:

Конструктивно там два выходника стопкой , поэтому широкий керн и малый набор дает более плоский транс , что и требовалось. Силовому места хватает , да и проще на витом большом железе , дает малое число витков/вольт. И позволяет разместить много обмоток.

Что же им помешало намотать нужный типоразмер на витом для выходников? Там полная свобода выбора.

Чай не в единичном экземпляре делали?

Сергей А Local

Сергей А

Posted
Posted

Обычно с поставщиками отношения своеобразные , может скидки больше были. Да и если железо не хуже , зачем метаться.
Свобода выбора часто свободнее , где удобнее.
С компоновки можно пример брать , вместо наших городушек баяном. :)

Buran81 Local

Buran81

Posted
Posted
30 минут назад, Xрюн222 сказал:

Это абстрактные теоретические теории из пальца

Разумеется.

А НЕ обстрактная истина , заключается в том что Шихтовка удобна в использовании и дешевая . Поэтаму ее юзают и будут юзать , по крайней мере пока она  еще производится.

  • Like (+1) 1
Алексей Proficient

Алексей

Posted
Posted
9 минут назад, Сергей А сказал:

...Да и если железо не хуже , зачем метаться...

Ну что вы, нельзя такое произносить:(

Сейчас вам скажут, что шл лучше ш, а тор лучше шл... Ну умолчат, конечно, что не для двухтактных случаев;)



  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
1 минуту назад, Алексей сказал:

Ну умолчат, конечно, что не для двухтактных случаев;)



А что с двухтактами?

Алексей Proficient

Алексей

Posted
Posted

С разбалансом токов рухнет ваша любимая индуктивность, у тора сильнее, чем у шл без зазора, а у шл сильнее, чем у ш. И особых преимуществ одного над другим и не останется... Всё в порядке увеличения (тех)зазора.

Buran81 Local

Buran81

Posted
Posted
1 минуту назад, Алексей сказал:

С разбалансом токов рухнет ваша любимая индуктивность, у тора сильнее, чем у шл без зазора, а у шл сильнее, чем у ш. И особых преимуществ одного над другим и не останется... Всё в порядке увеличения (тех)зазора.

Ну во первых РР с  разбалансом токов это говно-РР, и так не надо делаеть усилители.

А во вторых в Ш тех зазора почти нет, так же как и в  Торе. По крайней мере у Ш штампованного на нормальном оборудовании, а не вырезанного ножнецами в домашней мастерской.

  • Like (+1) 2
Buran81 Local

Buran81

Posted
Posted
2 минуты назад, Михаил К. сказал:

И непонятно зачем столько моточных...

Зажался два нормальных дросселя намотать:gb:

Михаил К. Proficient

Михаил К.

Posted
Posted
10 минут назад, Алексей сказал:

С разбалансом токов рухнет ваша любимая индуктивность, у тора сильнее, чем у шл без зазора

А ШЛ без зазора бывает ?

Алексей Proficient

Алексей

Posted
Posted
5 минут назад, Buran81 сказал:

Ну во первых РР с  разбалансом токов это говно-РР, и так не надо делаеть усилители.

Без  разбаланса не бывает. Какой посчитаете допустимым, в мА?

У ш железа техзазор 0,05мм примерно на сторону, обычно. Можете посчитать сами, померив на одинаковом сечении, мсл и витках, железо то 95% одинаковое, что в торе, что в шл, что в ш современных.

А чем зеленые дроссели не угодили? Индуктивность часто выше заявленной.

Алексей Proficient

Алексей

Posted
Posted
7 минут назад, Михаил К. сказал:

А ШЛ без зазора бывает ?

Имелся ввиду технологический, от реза. Если притереть половинки  немного, ощутимо  уменьшается. Ш не притрешь.

А вы не знали?

Buran81 Local

Buran81

Posted
Posted
7 минут назад, Алексей сказал:

У ш железа техзазор 0,05мм примерно на сторону, обычно.

В силовиках и РР , трансформаторы БЕЗ зазора собираются. Т.е если это Ш, то в перекрышку, т.е без тех.зазора. Ну если что :smile-09:

  • Like (+1) 2
Алексей Proficient

Алексей

Posted
Posted
1 минуту назад, Buran81 сказал:

В силовиках и РР , трансформаторы БЕЗ зазора собираются. Т.е если это Ш, то в перекрышку, т.е без тех.зазора. Ну если что :smile-09:

Тех зазор это и есть в перекрышку;)))

Или его, тех зазора, по вашему там нет, если собрали в перекрышку? Ну ну...

S.Laptev Veteran

S.Laptev

Posted
Posted
1 час назад, Сергей А сказал:

Конструктивно там два выходника стопкой ,
Все продумано.


Ага, всЁ продумано, две катушки Левого и Правого каналов друг на дружке лежат:smile-03:

Алексей Proficient

Алексей

Posted
Posted

Давайте мы попросим Михаила выложить оставшуюся, правую часть, любезно предоставленной им таблицы (с удельными потерями от толщины (и названия) железа), где будет про допустимую индукцию сказано, очень любопытно, насколько там большая разница будет.

Сергей А Local

Сергей А

Posted
Posted
8 минут назад, S.Laptev сказал:

Ага, всЁ продумано, две катушки Левого и Правого каналов друг на дружке лежат:smile-03:

Взаимокомпенсируются ?,  или думаете что?

Xрюн222 Mentor

Xрюн222

Posted
Posted
6 минут назад, S.Laptev сказал:

Ага, всЁ продумано, две катушки Левого и Правого каналов друг на дружке лежат:smile-03:

Ещё и осЯ всех трёх катушек параллельно, кошмар!!! Не состояли они на АП, некому научить было как правильно...

  • Like (+1) 1
  • Thanks (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
10 минут назад, Алексей сказал:

Давайте мы попросим

Мы-Николай Второй.

Это не вы на АП обещали намотать МС/входной транс на железной шихте с подмагничиванием ?



S.Laptev Veteran

S.Laptev

Posted
Posted
5 минут назад, Сергей А сказал:

Взаимокомпенсируются ?

И силовик ещё и компоновка, попробуйте поремонтируйте:smile-59:

Buran81 Local

Buran81

Posted
Posted
12 минут назад, Алексей сказал:

Или его, тех зазора, по вашему там нет, если собрали в перекрышку? Ну ну...

Ага...Ну..ну))

Его действительно там нет. Ну покрайней мере меньше его чем в ШЛ.

  • Like (+1) 1
Алексей Proficient

Алексей

Posted
Posted
2 минуты назад, Михаил К. сказал:

Мы-Николай Второй.

Это не вы на АП обещали намотать МС-транс на железной шихте с подмагничиванием ?



Нет, не я.

Но я, каюсь, нарочно написал, мы, неудержался. Простите великодушно;)

Вы по существу отвЕтите, хотя бы на пару вопросов?
