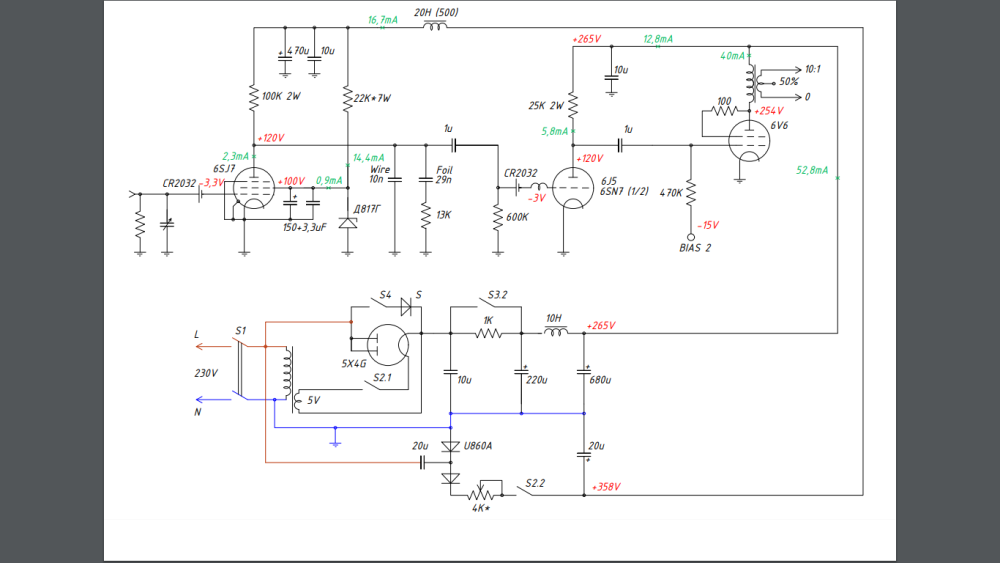

В процессе поиска оптимального фонокорректора пока упёрся в такой вариант реализации. Кое-что не нравится в звучании и это появилось в результате попытки стабилизации напряжения второй сетки пентода. Пришлось перекроить БП и добавить стабилизатор. С СГ3С ничего не получилось - строб поджига. Изменение номинала шунтирующей ёмкости проблему не решило, меняется лишь частота в широких пределах... Пока ткнул Д817Г - запахло CD (((. В удвоителе предполагаю завтра поставить кенотрон на одно из плеч (нижнее). Пока мыслей больше нет. Раньше играло приятнее, но стаб. сетки слышно, и это полезно. Раздумываю как избавиться от "цифрита - каменита" в аналоге. Мыслей пока нет...




  • Replies 778
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Normann
Normann

Наконец-то приехал второй транс. Прошло более полугода с этими "почтами". ))) Процесс идёт своим ходом. На следующей неделе постараюсь установить их в корректор и послушать результат. Ктр - 10:1, втор

Normann
Normann

Процесс идёт потихоньку. Ещё немного времени на косметику, смазку всего и буду устанавливать тонарм. Стол даже в 50гц варианте работает очень тихо. Ролик не слышен совсем, с стрекотание мотора мо

Normann
Normann

В общем вчера утяжелил тонарм. Пришлось отлить дополнительный груз противовеса и добавить 10гр в районе головки. Также ввёл дополнительное горизонтальное демпфирование. В итоге вертикальный резонанс о

Posted Images

СЮТ Local

СЮТ

Posted
Posted

Выкинуть стабилитрон -  если анодное не стабилизировано - какой смысл стабилизации второй сетки?

Normann Local

Normann

Posted
  • Author
Posted
17 минут назад, СЮТ сказал:

Выкинуть стабилитрон -  если анодное не стабилизировано - какой смысл стабилизации второй сетки?

Стабилитрон выкинуть - однозначно. А вот стабилизация сетки даёт хорошую разборчивость и глубину нижнего регистра. Можно конечно подобрать ёмкость и её тип, но большой номинал повлечёт свои проблемы с токами сетки после выключения.

Поставить резистивный делитель на вторую сетку - очевидный вариант, который у меня ранее и использовался здесь. Это резервный, шаг назад.

П.С. насчёт стабилизации второй сетки при плавающем анодном могу поспорить. Это не связанные вещи. ВАХ располагаются практически горизонтально. Соответственно ток анода почти не меняется при изменении анодного. Потому - пофиг!



Stan Marsh Mentor

Stan Marsh

Posted
Posted
18 минут назад, Normann сказал:

Поставить резистивный делитель

Да, и ток через делитель максимально возможный.

  • Like (+1) 2
Normann Local

Normann

Posted
  • Author
Posted
15 минут назад, Сергей Ал. сказал:

StR100/80

Сергей, так у меня стабиловольт СГ3С стробил при всяческих номиналах обвязки. Ничего путного не смог сделать с ним.

Normann Local

Normann

Posted
  • Author
Posted
11 минут назад, Stan Marsh сказал:

Да, и ток через делитель максимально возможный.

Это могу сделать в любой момент. Ток более 20-30мА при токе сетки 0,9мА предостаточно. Так ранее и работало (~15мА). А как насчёт альтернативных вариантов, имеются?

Stan Marsh Mentor

Stan Marsh

Posted
Posted

А СГшку успокоить никак не удалось? Поиграть номиналом резистора. У меня в одном из ФК при выключении питания начиналась генерация, было забавно, но балластным резистором я это дело прекратил.

Normann Local

Normann

Posted
  • Author
Posted
4 минуты назад, Stan Marsh сказал:

А СГшку успокоить никак не удалось? Поиграть номиналом резистора. У меня в одном из ФК при выключении питания начиналась генерация, было забавно, но балластным резистором я это дело прекратил.

Резистор не уменьшал. Это не пробовал. Просто взял базовый ток в районе 15мА. Понятно, что тау зависит от сопротивления и ёмкости. Ёмкостью играл в широких пределах (десятикратных). Генерация не прекращалась, просто частота изменялась вплоть до 0,3-0,5гц. Потом бросил. Может и нужно ещё поэкспериментировать, но сильно задироть ток через стабиловольт не хочется, у меня дроссели по питанию высокоомные...

Спасибо. Подумаю...

Normann Local

Normann

Posted
  • Author
Posted
4 минуты назад, СЮТ сказал:

Можно что-то типа такого:

пок6Ж4 ЕЛ36 000.GIF

Попробовать конечно можно, но насколько будет слышен полевик во входном каскаде корректора? К каменным схемам отношусь осторожно.

  • Like (+1) 1
Normann Local

Normann

Posted
  • Author
Posted
11 минут назад, Stan Marsh сказал:

И опять же, конденсатором шунтировать СГшку не надо.

Тогда разряд будет шуметь намного сильнее, нет? Как это звучать будет? Завтра промоделирую.

При выключении питания частота строба уменьшается. Это верно. )))



Normann Local

Normann

Posted
  • Author
Posted
34 минуты назад, Алексей сказал:

А нужен именно стаб? Есть ли возможность домотать на силовике отдельную обмотку?

В трансе есть свободная обмотка 300-0-300. Можно её использовать для питание вторых сеток. Нет только накала свободного. Места не хватит на шасси для отдельного накальника кенотрона БП сеток.

П.С. Без шунтирования конденсатором стабиловольты не стробят. Проверил на стенде. Завтра в фонокорре протестирую такой вариант. Больше волнует звук.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Normann сказал:

Тогда разряд будет шуметь намного сильнее, нет?

Частота релаксационного генератора определяется шунтирующим конденсатором и балластным резистором. Зачем помогать генерации отдельным конденсатором? Никакого дизеринга и без конденсатора нет.



6 минут назад, Normann сказал:

Без шунтирования конденсатором стабиловольты не стробят.

Вот именно!

  • Like (+1) 1
Алексей Proficient

Алексей

Posted
Posted

Если вдруг завалялась #26, ей накал всего 1,5в нужен, 4-6 витков грубо, можно домотать неразбирая, кеном в землю, нагрузка так, чтобы ток мА 6-7 был, в середине переменник подстроить напряжение, шунт. конденсаторы по вкусу, от электролитов до ажБошей. Эзотерично. Всё лучшее второй сетке)

  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
3 часа назад, Normann сказал:

В процессе поиска оптимального фонокорректора пока упёрся в такой вариант реализации. Кое-что не нравится в звучании и это появилось в результате попытки стабилизации напряжения второй сетки пентода. Пришлось перекроить БП и добавить стабилизатор. С СГ3С ничего не получилось - строб поджига. Изменение номинала шунтирующей ёмкости проблему не решило, меняется лишь частота в широких пределах... Пока ткнул Д817Г - запахло CD (((. В удвоителе предполагаю завтра поставить кенотрон на одно из плеч (нижнее). Пока мыслей больше нет. Раньше играло приятнее, но стаб. сетки слышно, и это полезно. Раздумываю как избавиться от "цифрита - каменита" в аналоге. Мыслей пока нет...






Спасибо за интересную схему .  С  условно называемым цифритом есть приемы , если уместно , то , чтобы я изменил , имхо.

С батарейками не связывался , поэтому ничего сказать не могу . Из азов - в аноды уголь , в катоды тантал или Holco , сетки -тантал или что-то винтажное -Сименс Драловид .

Для входного пентода и выходной лампы антизвон 1к ( 100ом -2к) я бы поставил , с ними звучание более текуче-правильнее воспринимается , без акцентов на верхнюю середину или сибилянты.  Мой выбор - немагнитный тантал , довоенный Драловид. Эти не внесут мути , ясности не уменьшится.

По БП и организации цепей питания.   Если ОППВ, то только один анод -желательно , с двумя звук зажатее (почему , хр. знает ) , после кенотрона -  с жидким маслом -Бошь или см-5 ( 5- 20мкф ) - дроссель 15-20гн - жидкое масло (20- 30мкф) - дроссель 15-20гн - жидкое масло ( или густое , желательно 47-100мкф ) , после вторичного дросселя 20гн хватит 16-32мкф бумагомасл. представителя.   Дросселя хороши на базе выходников 17гн от Д770 Телефункен или штатные 20гн Аудионот , или самомот .

Входной каскад от сети не стал бы запитывать (остальные - вполне) , но от отдельной обмотки силового транса , с ОППВ , кенотрон уровня RGN (а может и германия хватит) - далее опять (25) : СМ-5 -20гн - 30мкф (масло) - штатный по схеме 20гн - 16-32.

По g2 входного пентода я бы не мудрствовал , обычный делитель и хороший бумагомасл. конденсатор , 8-16мкф . Нормально всё с басом ,, имхо,  может народ просто АРА перечитывает ..  , но там мощные выходные тетроды 807 .

В итоге , нет электролитов , а значит уйдет(минимизируется)  и ""цифрит"" , т.к. электролитный окрас -это аудиозло. Но в реальности  важна совокупность всех составляющих ( провода те же ..) .



  • Like (+1) 4
Xрюн222 Mentor

Xрюн222

Posted
Posted

Я сделал,как вариант, стабилизатор питания всего входного каскада целиком, пара сг4с, 300 вольт. При желании/ необходимости можно после добавить доп RC цепочку фильтрующую чего-нибудь, но необязательно. Был опробован даже и вариант питания этого стабилизатора прямо от сети, но через удвоитель, разумеется.

  • Like (+1) 3
Stan Marsh Mentor

Stan Marsh

Posted
Posted
19 минут назад, Михаил SM сказал:

но там мощные выходные тетроды 807

Это про безграмотную статейку Ранкина речь? Надеюсь, никто это уже не помнит.




BAA Master

BAA

Posted
Posted
12 hours ago, СЮТ said:

Можно что-то типа такого:

пок6Ж4 ЕЛ36 000.GIF

Некаменным - повторитель он и на триоде повторитель. А делать на второй сетке пропорционально питанию - добра не будет.

  • Like (+1) 1
СЮТ Local

СЮТ

Posted
Posted
27 минут назад, BAA сказал:

А делать на второй сетке пропорционально питанию - добра не будет.

В той схеме анод и накал стабилизированы...

S.Laptev Newbie

S.Laptev

Posted
Posted
14 часов назад, Normann сказал:

В процессе поиска оптимального фонокорректора пока упёрся в такой вариант реализации. Кое-что не нравится в звучании и это появилось в результате попытки стабилизации напряжения второй сетки пентода. Пришлось перекроить БП и добавить стабилизатор. С СГ3С ничего не получилось - строб поджига. Изменение номинала шунтирующей ёмкости проблему не решило, меняется лишь частота в широких пределах... Пока ткнул Д817Г - запахло CD (((. В удвоителе предполагаю завтра поставить кенотрон на одно из плеч (нижнее). Пока мыслей больше нет. Раньше играло приятнее, но стаб. сетки слышно, и это полезно. Раздумываю как избавиться от "цифрита - каменита" в аналоге. Мыслей пока нет...




Сергей, батарейка, хорошо ли в сетке, некоторые прямо от головки до МС транса, или до сетки тянут одним проводом без разрыва. В катод пробовали её конечно вставлять?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Да, в тонарме RCA прям три провода БПВЛ 6 мм кв на пайке, с одной стороны к головке, с другой на пайке же к 2 шт МС трансф., которые в качестве груза противовеса :smile-29:

Батарейка в сетке отлично, пока про неё не узнают атслушивающие златоухие.

  • Like (+1) 3
