volli Proficient

volli

Posted
Posted
6 часов назад, Stan Marsh сказал:

многожильные

"Установочный" провод - одножильный, им ведут разводку в распределительных щитах. Я у себя на входе в дом в щите использовал провод 6мм/кв.

  • Replies 491
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

akustic
akustic

Согласен, но ведь нужно стремиться к лучшему. Из этого "конфетку" всё равно не сделать. Можно же начать с 4-6 приличных 8" и сделать на них ГИ для НЧ. Сверху прицепить 1 ШП. .. Визатончик какой ни буд

crabro
crabro

Когда я увлекся темой ГИ, то поначалу у меня не было большого кол-ва динамиков. Все началось с малого - сперва по 2 головки 4гд-35 слева-справа. Потом стал добавлять еще и еще.... С каждым разом АЧХ в

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, если одножильный, то почему бы и нет. Но ПВХ изоляция мне не очень нравится. Может есть в силиконе? Типа ПРКА, но моножила? Хотя, можно использовать и голую моножила, типа лужёнки или обмоточного.

Собственно, это не так уж и принципиально.

volli Proficient

volli

Posted
Posted
22 минуты назад, Stan Marsh сказал:

ПВХ изоляция

Да, к сожелению встречал только ПВХ. Делал из него "общий-шина", изоляцию снимал, там где было надо - одевал "термоусадку".

Анатолий Матвиенко Contributor

Анатолий Матвиенко

Posted
Posted

Всем привет, я - автор той статьи, которую много раз цитировали, а один форумчанин даже выложил целиком. Спасибо.

Прошло довольно много лет. Сейчас, например, не стану утверждать, что высокое выходное сопротивление усилителя без ОООС мешает звуку щитов. Последние годы пользуюсь SE на 6П45С в триоде, периодически подтыкаю другой ЛУМЗЧ, продаю или дарю, триодник возвращается на место.

Ну а что касается противников и сторонников ГИ - подавляющее большинство критиков просто ни разу их не слышали. Учитывая, что ГИ по заветам Василича (Игнатенко) люди напилили себе многие тысячи, любой желающий пусть поищет щиты ГИ на расстоянии доступности и сам проверит - устраивает ли его звучание. И всё станет ясно. В Минске и Минской области, где я живу, полдюжины щитов, к примеру, наберётся точно.

Я пробовал 4ГД-35, 3ГДШ-1 и китайский дешман с Чип и дип, а также комбинации. В итоге определился для себя, что лучше годами собирать 3ГД-38Е, 3ГД-45, 5ГДШ-1-4, 5ГДШ-4-4, чем придумывать нечто иное. Да, приходится подбирать эти головы, выбраковывать, подклеивать, бороться с дребезгами. Из купленных хорошо если половина у меня пошла в дело. Но конечный результат того стоит.

Ну и большинство фото в этой ветке представляют собой линейные массивы либо, особенно у фирменных импортных, огромное расстояние между корзинами, а оно должно быть не более 2-3 мм. Понятно, что звук страдает.

Чистый щит - лучше всего. Но из-за габаритных проблем сам я пользуюсь гибридами между щитом и неглубоким ОЯ. Ширина 0.5 м.

5 hours ago, Stan Marsh said:

Собственно, это не так уж и принципиально.

Моножила для разводки земли в доме имеет площадь 3.5 мм2, стоит копейки. Если разматывали когда-нибудь что-то вроде ТС-180, у них толстая анодная обмотка редко кому в радиомучительстве нужна, валяется годами. А соединять головы - вполне подойдёт.

  • Like (+1) 1
Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

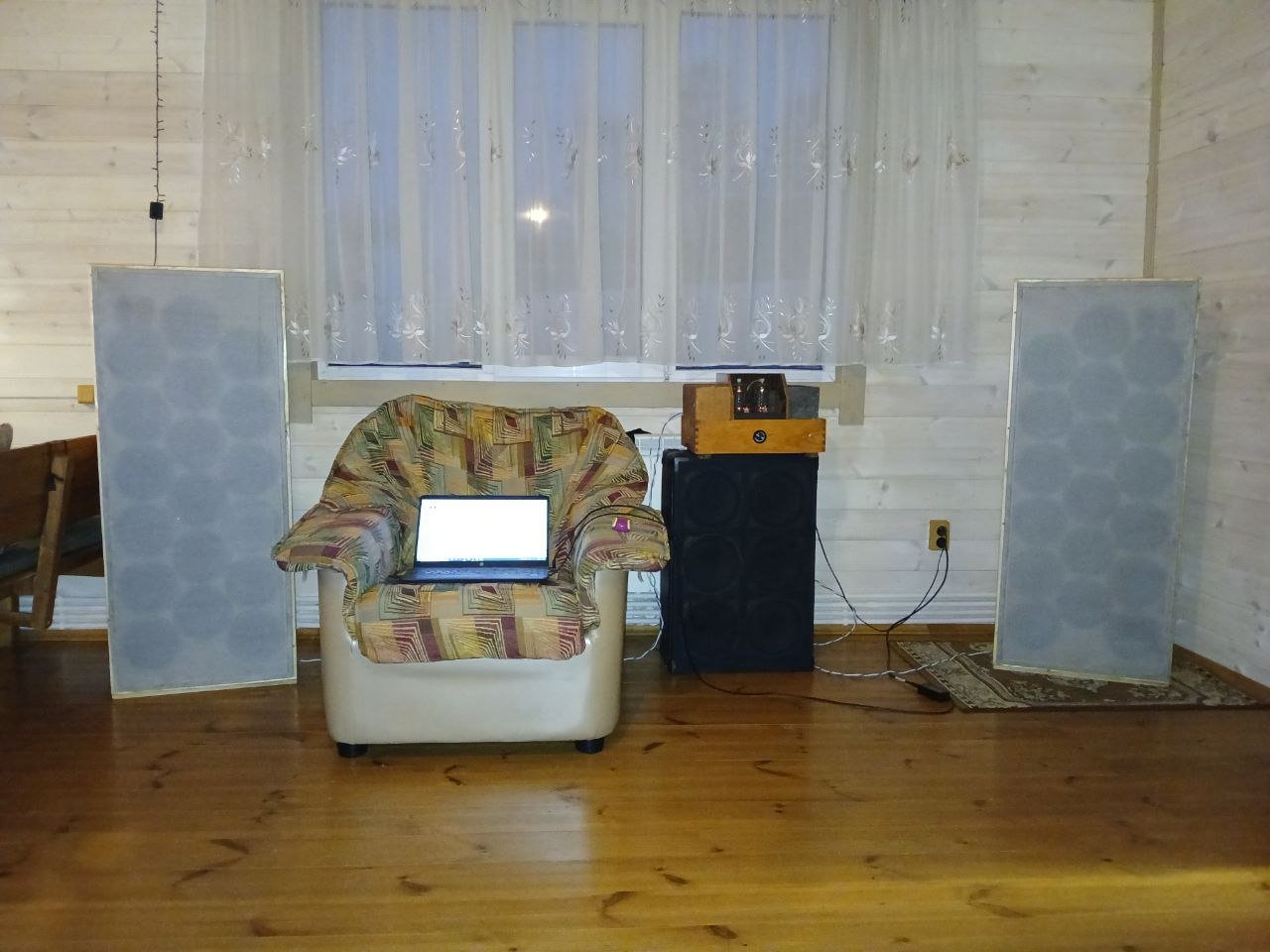

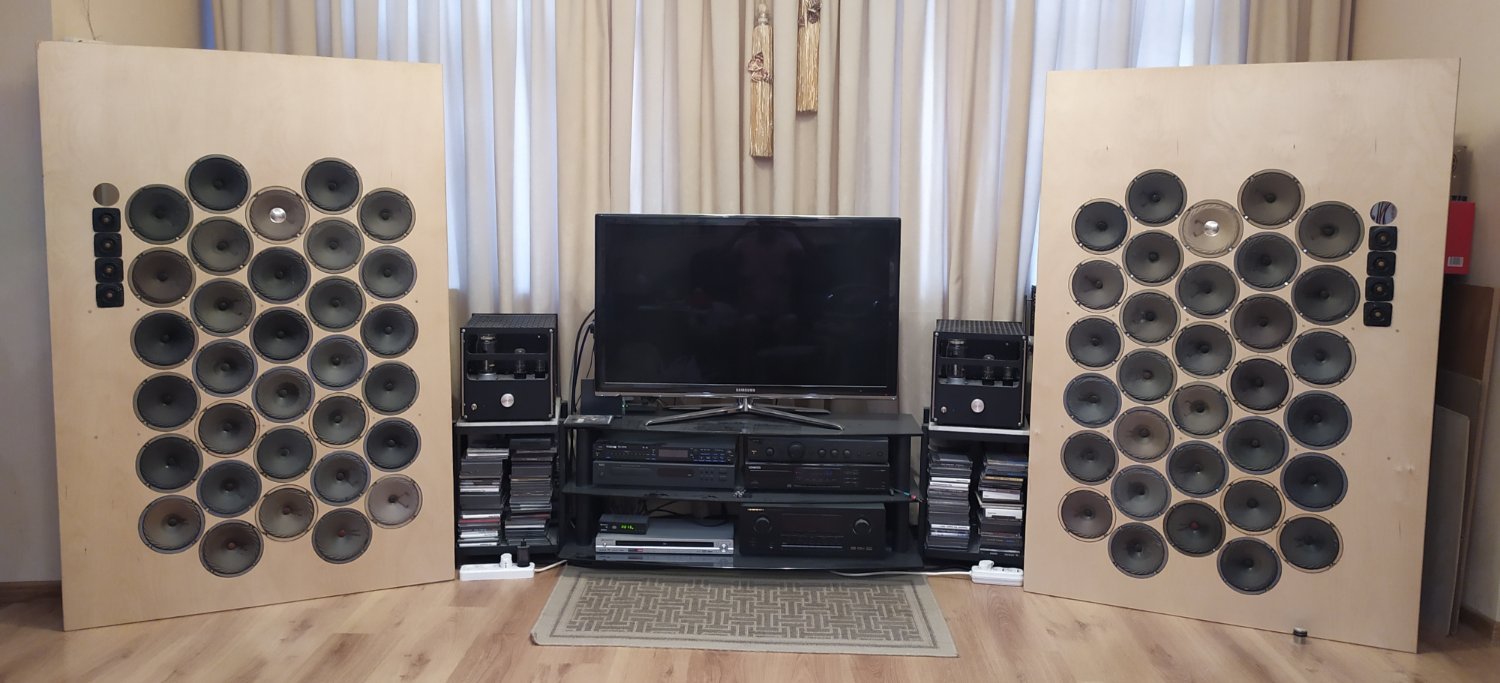

После различных экспериментов привел ГИ в щите к виду, который вписывается в габариты моей комнаты и отвечает необходимым и достаточным техническим требованиям к подобному оформлению. В щитах примерно пополам 5ГДШ4-4 и 3ГД38-Е, последние, по мере возможности, буду менять на 5ГДШ4-4. Несколько ям на АЧХ обусловлены особенностями комнаты, на восприятие не влияют.

Звук вполне соответствует требованиям высококачественного воспроизведения. Все эти баталии на 12 страниц - классический пример демонстрации различий в физиологии ушей высказывавшихся, различий в их музыкальной грамотности, музыкальных предпочтениях и т.д. Особое недоумение вызывает настойчивое упоминание каши от одного товарища.

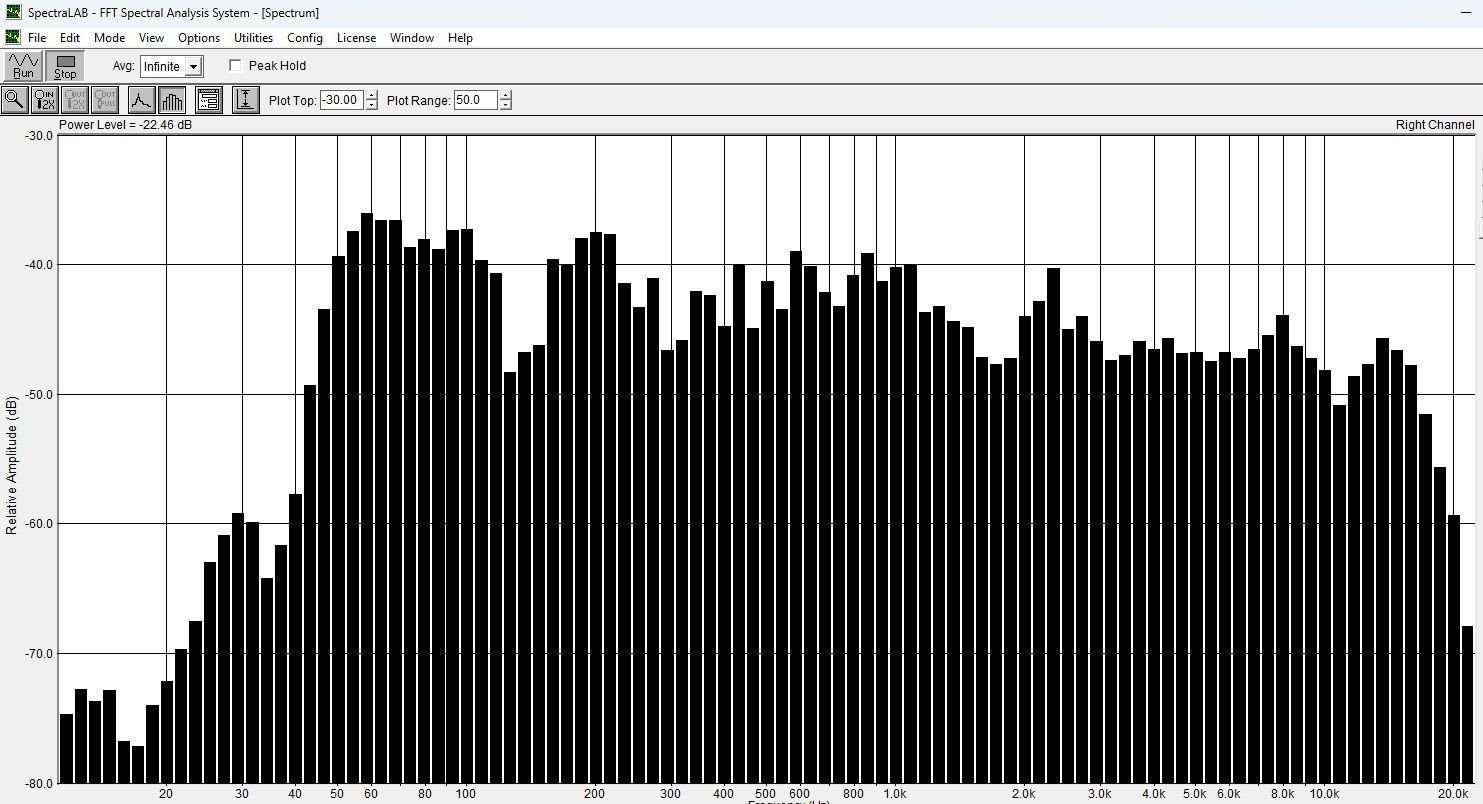

Точка прослушивания микр по центру 2.5 м.jpg

  • Like (+1) 3
  • Thanks (+1) 1
  • Hmm... (-1) 1
Ollleg Mentor

Ollleg

Posted
Posted
34 минуты назад, Aleksey_kul сказал:

Звук вполне соответствует требованиям высококачественного воспроизведения.

Спасибо. Для будущих экспериментаторов поделитесь размерами щитов и в качестве вч какие головки у Вас?

Сопротивление ? Наверное для ОТЛ это сказка - такой излучатель на 32 динамиках!

:smile-29:

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Хорошо бы подумать про использование других голов, менее редких. Что-нибудь из современного.



15 минут назад, Ollleg сказал:

Наверное для ОТЛ это сказка - такой излучатель на 32 динамиках!

Однозначно! Даже с меньшим количеством - и то праздник!






https://archive.radio.ru/web/1958/11/049/

  • Smile 1
Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

Размер щитов 1000х1500, сопротивление 8 ом, можно перекоммутировать под 4 Ом, если понадобится. Для большей жесткости, по периметру брусок 40х40 мм и две поперечных распорки из фанеры 20 мм.

ВЧ головки 3ГД2 с фенольным куполом, раздел - первым порядком на 10 кГц, возможно, после замены всех 3ГД38-Е на 5ГДШ4-4 они и не понадобятся.

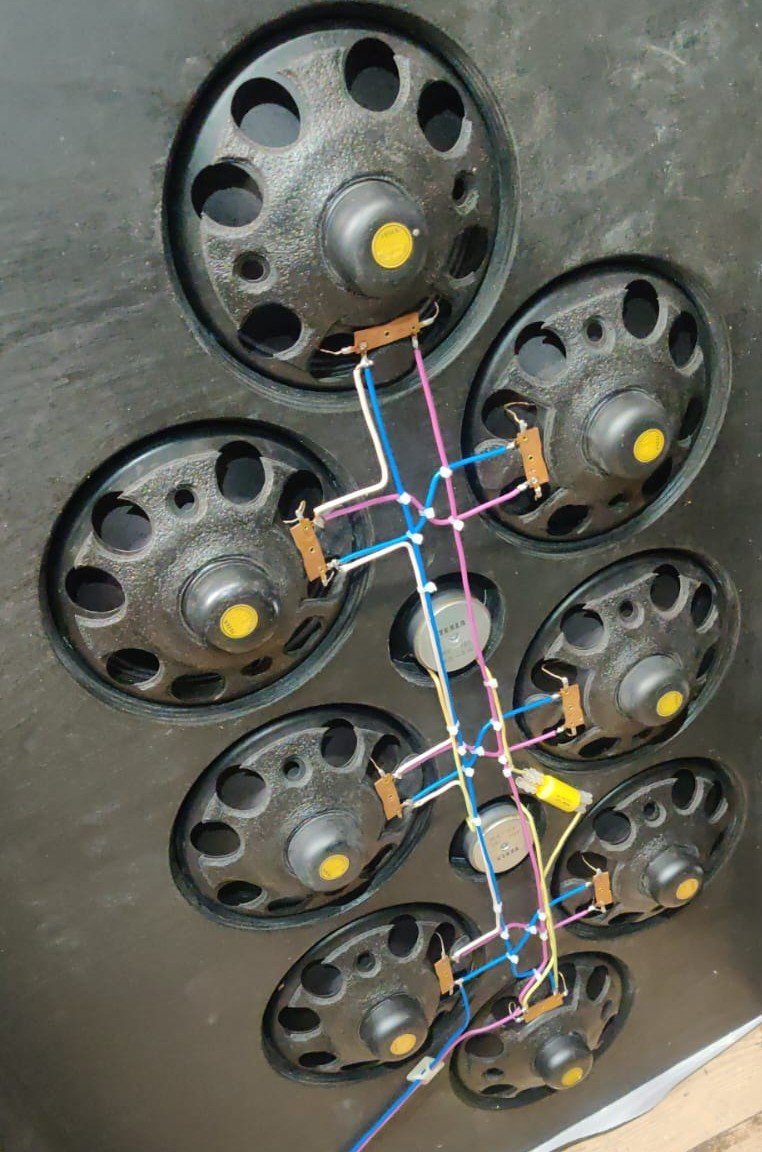

Монтаж между ГД проводом 4 мм2, между группами 6 мм2.

По заветам уважаемого Василича, для основы нужны ГД с резонансной не выше 80 Гц, иначе не получится достаточно понизить результирующую воспроизводимую АЧХ, соответственно, добротность выше 1 и максимально широкая АЧХ.


  • Like (+1) 3
grat Community Regular

grat

Posted
Posted
В 14.12.2025 в 11:54, Stan Marsh сказал:

менее редких

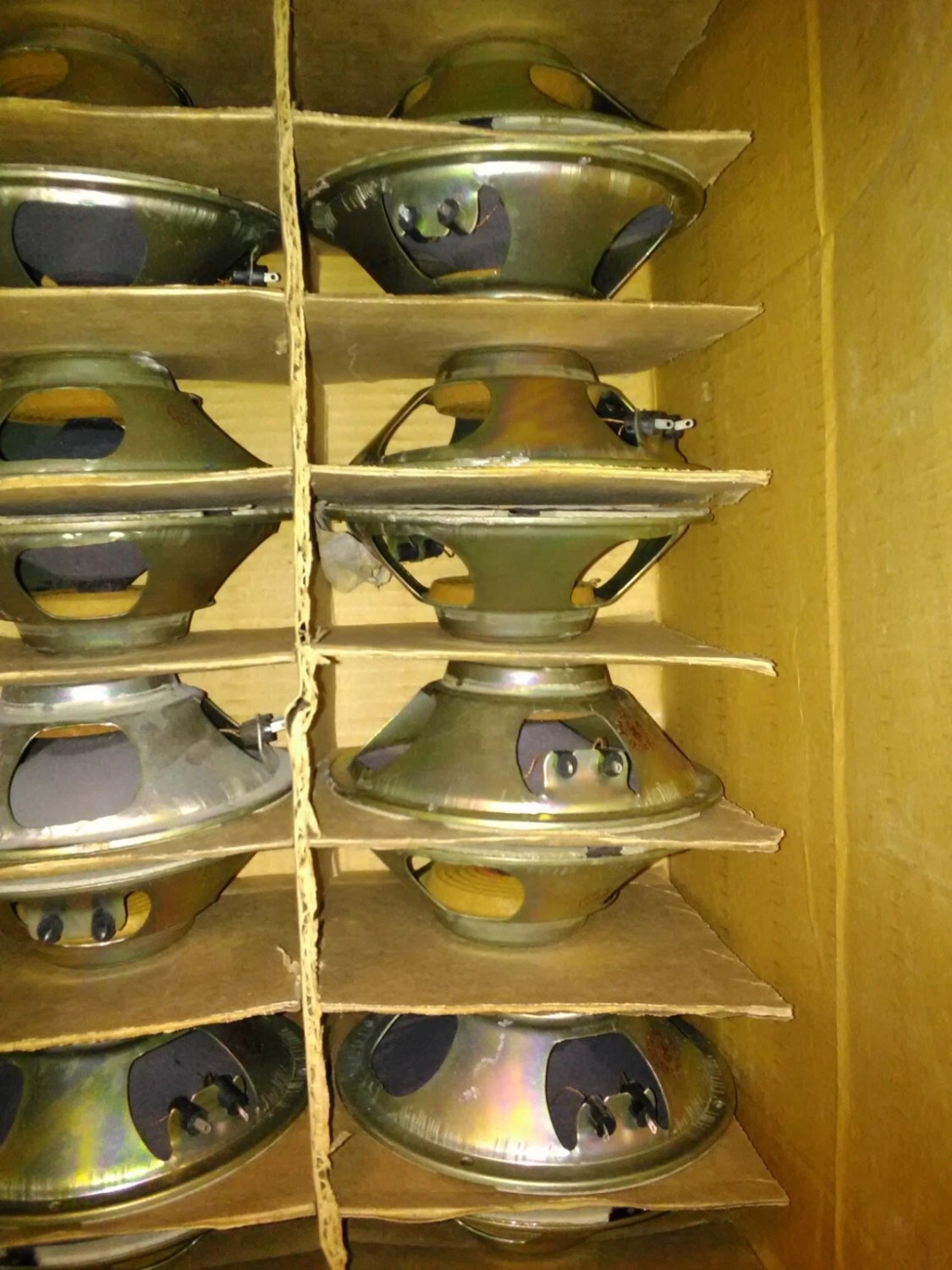

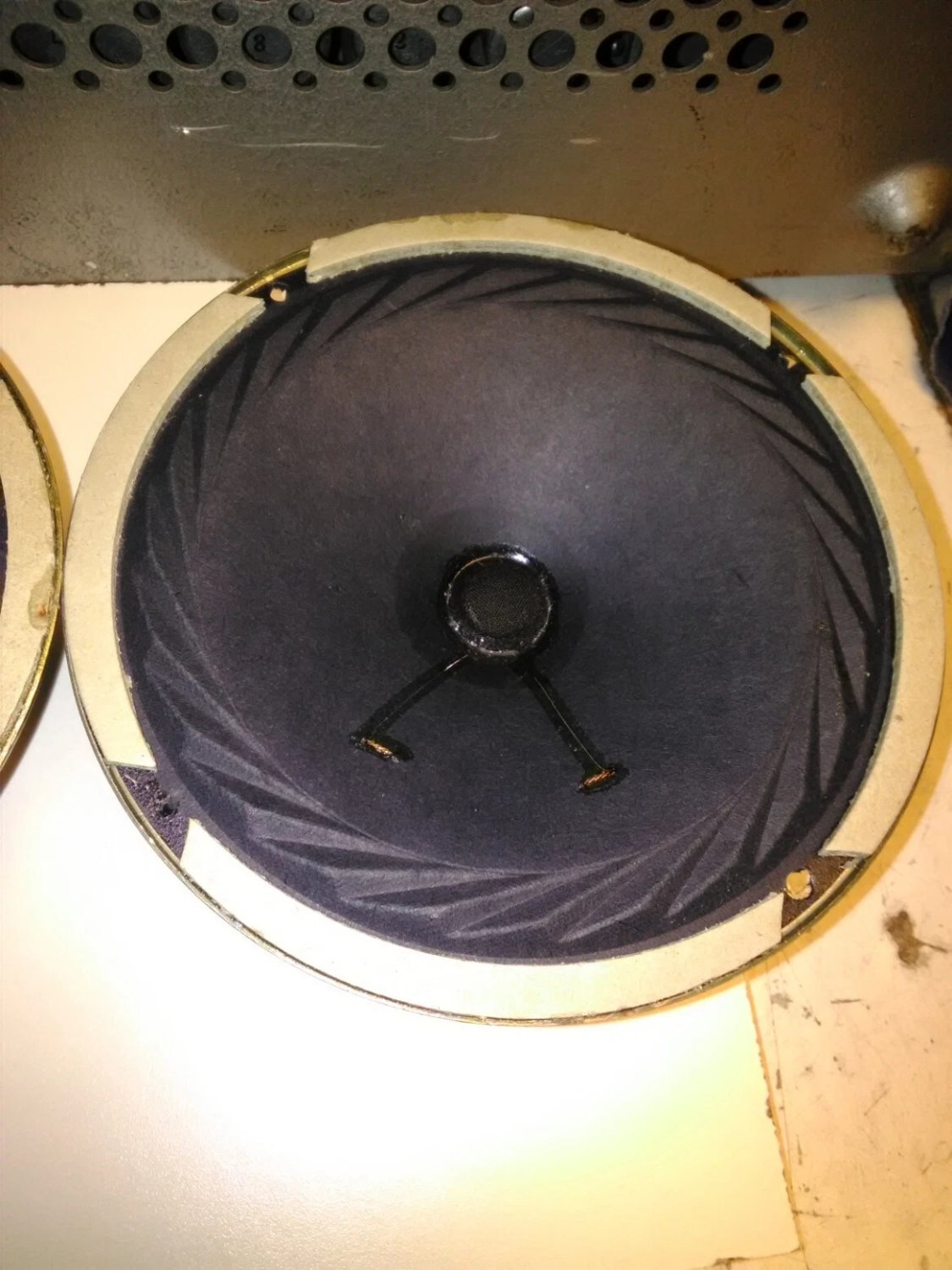

На ebay литовец продает новые по 1, 10, 20 шт

https://www.ebay.com/itm/196263873487?_skw=3gd38&itmmeta=01KD16VRWRDTSM4GZ1D6KNRK8G&hash=item2db23d0bcf:g:cE0AAOSwxVZj5TgE&itmprp=enc%3AAQAKAAAAwFkggFvd1GGDu0w3yXCmi1fLfPZfvvVNhIXaCBGH5VZw1lQeUE3lwKphuBVYnqAUFbxeMzi4ZHKf8kCOmXhxaVAIcQhVesK%2FzwFtyMtOmlCJ3ySzRZmHzsGEQRVzpSPH5L8QbkR9xFEBbvWcNQwhPZaw%2BE206QL96jSlhVOlGbTEYFLJUtSutYldIk9UgtBWaU6vn5%2Ftu%2BOagpbhQ0oDS3dQQnO8SvJ09MJs72pzCX%2BG%2F1AmLjEwFYlw%2FVrYIMng5w%3D%3D|tkp%3ABk9SR8aP76boZg


Сергей А Local

Сергей А

Posted
Posted

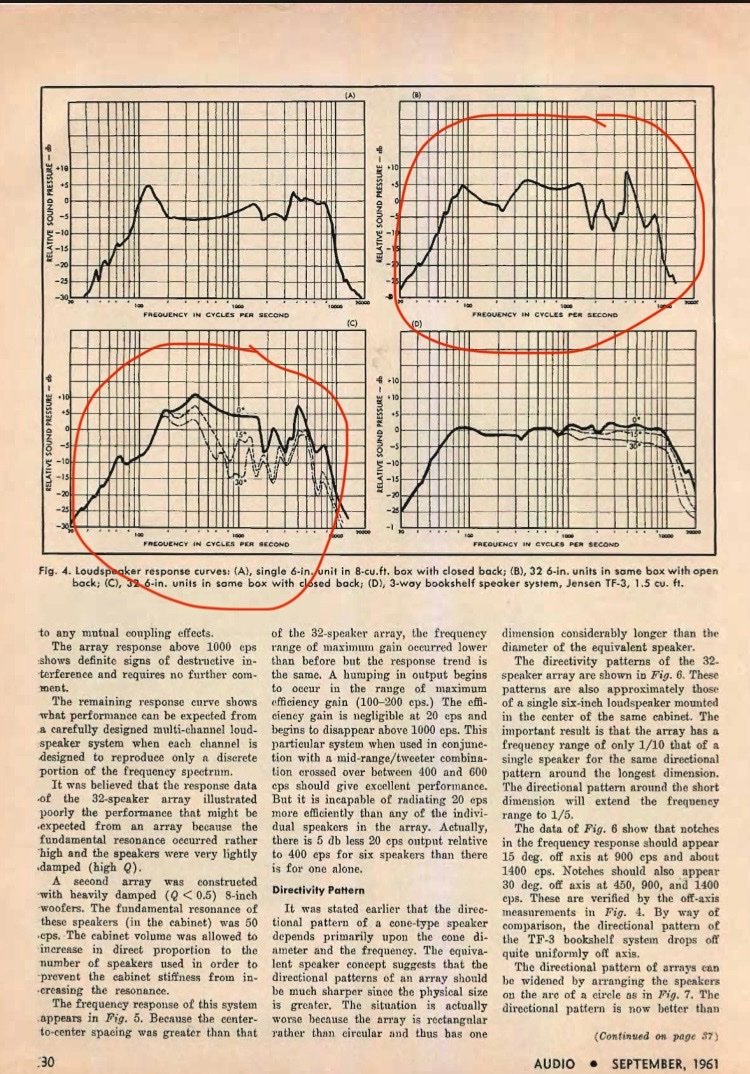

В статье там ясно показано суммирование с 32 динамиков в щите относительно одного тоже в щите.
И  я не вижу ниже 200 Гц суммы  и по средним просто гул трамвайный .
А в правом нижнем углу , 3-х полоска в ЗЯ  и такой же видимо график у 32 шт в ЗЯ .; тут неясно.


  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
13 часов назад, grat сказал:

На ebay литовец продает новые по 1, 10, 20 шт

https://www.ebay.com/itm/196263873487?_skw=3gd38&itmmeta=01KD16VRWRDTSM4GZ1D6KNRK8G&hash=item2db23d0bcf:g:cE0AAOSwxVZj5TgE&itmprp=enc%3AAQAKAAAAwFkggFvd1GGDu0w3yXCmi1fLfPZfvvVNhIXaCBGH5VZw1lQeUE3lwKphuBVYnqAUFbxeMzi4ZHKf8kCOmXhxaVAIcQhVesK%2FzwFtyMtOmlCJ3ySzRZmHzsGEQRVzpSPH5L8QbkR9xFEBbvWcNQwhPZaw%2BE206QL96jSlhVOlGbTEYFLJUtSutYldIk9UgtBWaU6vn5%2Ftu%2BOagpbhQ0oDS3dQQnO8SvJ09MJs72pzCX%2BG%2F1AmLjEwFYlw%2FVrYIMng5w%3D%3D|tkp%3ABk9SR8aP76boZg


От этого они более доступными не становятся, увы.

Доставка:
Не доставляется в Российскую Федерацию.
Расположен в: Вильнюсе, ЕС, Литва


Анатолий Матвиенко Contributor

Анатолий Матвиенко

Posted
Posted
On 12/22/2025 at 11:51 AM, Ollleg said:
Доставка:
Не доставляется в Российскую Федерацию. Подробнеео доставке
Расположен в: Вильнюсе, ЕС, Литва


Мне из Минска никакая не проблема махнуть в Вильнюс, кроме новогодних дней. Но 150 долларов за 10 голов + расходы на поездку порядка 60 долларов... Золотые динамики, тем более после десятилетий хранения неизвестно где, прижатые одноимёнными полюсами друг к дружке через тонкий гофрокартон, у меня нет ни малейшей уверенности в их годности. Собирал без спешки года два 50 голов, чтоб отобрать 2х18, в каждой АС по 7х3ГД-38Е, 11х3ГД-45/5ГДШ-4-4, 2х2гд-36, итого 8 Ом, ВЧ-головы последовательно и через 1 мкФ в параллель к батарее широкополосников. Закончил перед католическим Рождеством. Долго, но оно того стоило. И, конечно, головы обошлись намного дешевле, чем мечтает получить литовский продаван.


  • Like (+1) 4
alex2203 Proficient

alex2203

Posted
Posted
23 минуты назад, Анатолий Матвиенко сказал:

7х3ГД-38Е, 11х3ГД-45/5ГДШ-4-4,

Круто 7 плюс 11 (Не четное количество) последовательно-параллельно, но у меня все равно 8Ом не получилось.

grat Community Regular

grat

Posted
Posted
2 часа назад, Анатолий Матвиенко сказал:

Но 150 долларов за 10 голов + расходы на поездку порядка 60 долларов... Золотые динамики, тем более после десятилетий хранения неизвестно где, прижатые одноимёнными полюсами друг к дружке через тонкий гофрокартон, у меня нет ни малейшей уверенности в их годности. Собирал без спешки года два И, конечно, головы обошлись намного дешевле, чем мечтает получить литовский продаван.



Чем больше берете, тем меньше цена. И не забывайте, что продавец получает часть суммы от продажи на ебее. Если вы будете покупать у него лично, я уверен цена будет другой. Насчет качества, есть фотографии. Это не реклама.

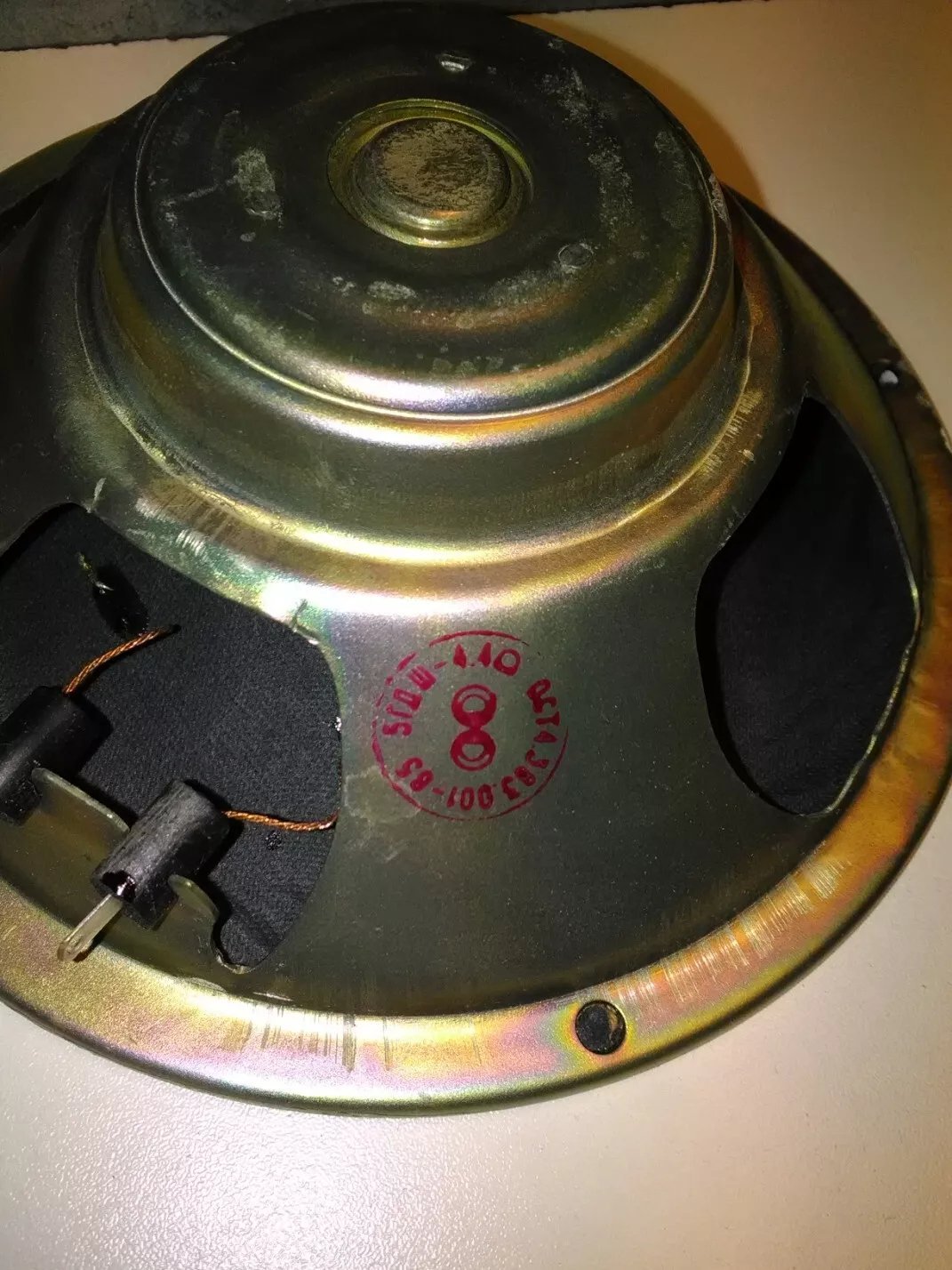

https://www.ebay.com/itm/196267434937?itmmeta=01KDDSMYN4K0A4NEWRY48N1RGB&hash=item2db27363b9:g:uxgAAOSwo3xj5TXd

s-l1600 (1).jpg


Сергей А Local

Сергей А

Posted
Posted

Журнал «популярная электроника» разных годов только отражает упорное строительство некоторыми столярами разных конструкций для украшения домиков.

Я собственно тоже не против , ЮА например в недавнем прошлом вставлял в свои Монтаны рельсы из меди , улучшая фильтры , грузил плитами поверх хрупких ящичков СД приводов , для звука и что?
Это и есть « популярная электроника»
Порадуйте себя и окружающих , еще строили многогранные шары с динамиками , там вообще все по науке :)

grat Community Regular

grat

Posted
Posted
21 час назад, Анатолий Матвиенко сказал:

Золотые динамики



Возьмите в долю россиян :). Из Белоруси В Россию посылки идут же.



17 часов назад, Сергей А сказал:

 отражает упорное строительство разных конструкций

Люди жили, строили и делились информацией. А сейчас... Бабло правит миром.





20 часов назад, alex2203 сказал:

7 плюс 11 (Не четное количество)

:) ну что сказать...

  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted
4 часа назад, Анатолий Матвиенко сказал:

6 голов последовательно дают гирлянду в 24 Ома. Три таких шестёрки в параллель - 8 Ом

Я со своими тараканами а там разброс от 2.8 Ом!!!!!!! и выше. Ну у меня щит не получился ,може и к лучшему. Мне придарили  корпуса колонок под 4А32 с фазоинвертором, "чет меня терзают смутные сомнения". Завтра  сниму размеры, выложу. Кто в акустике  может помочь и модераторы перенесите. Извиняюсь оф топ.

volli Proficient

volli

Posted
Posted
10 часов назад, alex2203 сказал:

там разброс от 2.8 Ом!!!!!!!

Это по "постоянке". Какая мощность по "постоянке" рассеивается на динамиках?

Спросите у своих "тараканов", каков "разбег" по переменке от частоты, может тогда они успокоятся... .
