Усилители с гальванической связью.

Кружка

By Кружка
in Ламповое

 Share

Recommended Posts

  • Replies 63
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Айсберг
Айсберг

Добрый день, на снимке - правый канал усилителя с гальванической связью "Айсберг". Каскады на лампах: Е55Lтриодом,  ED8000, 13E1 триодом х4.  Сетевое питание стабилизировано промышленным стабилиз

Кружка
Кружка

Пожалуй самым известным усилителем с данным типом связи является Loftin White. Идея чрезвычайно проста, имеет минимум деталей и может быть реализована на широком спектре ламп с соответствующим пересче

Кружка
Кружка

Не знаю с чем связано, но нигде не встречал LW на 211_х. Свой вариант уже выкладывал, но и тут будет в тему.

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted
5 минут назад, Den101 сказал:

А если взять 6C41C и динамик на 16 Ом?

На один ватт можно рассчитывать. Один, зато какой! Мой домашний усилитель может вдвое меньше, но вполне хватает.

  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

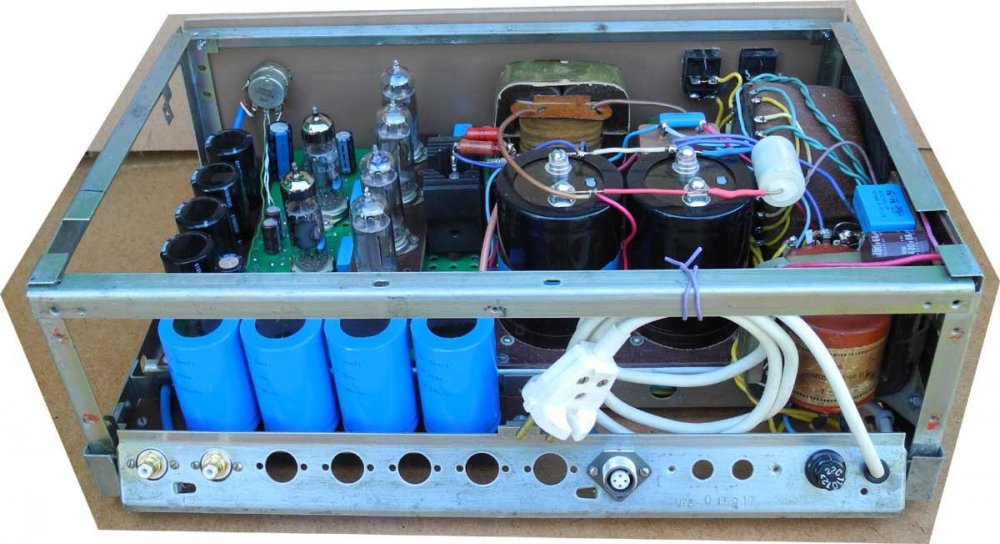

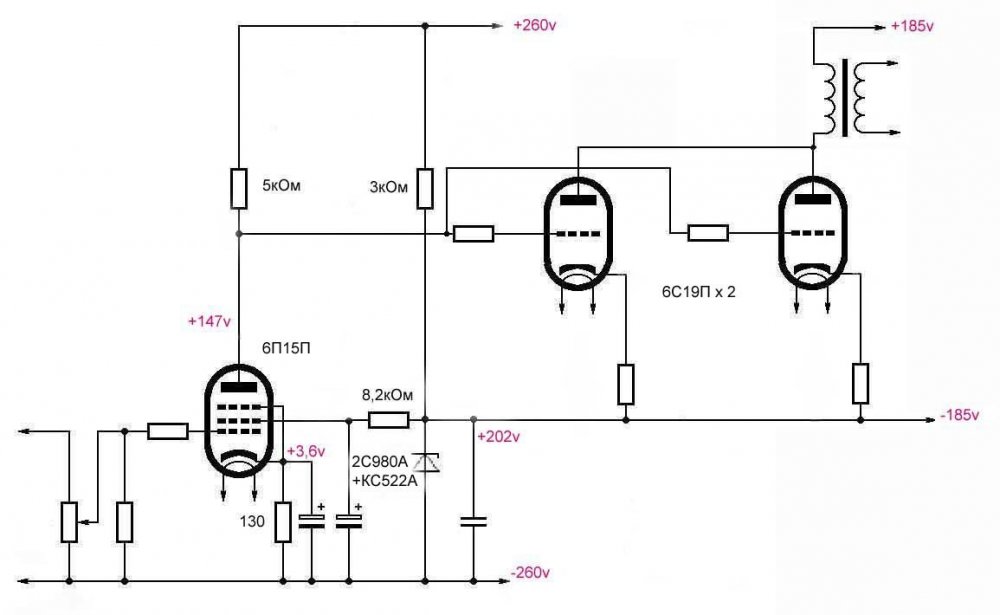

Несложный в повторении (и не требующий серьёзных затрат) вариант для желающих попробовать свои силы в изготовлении усилителя с непосредственной связью (схема "по мотивам" аналогичной конструкции А.Шалина)

6п15п - 6с19п.jpg


  • Like (+1) 1
Agats Proficient

Agats

Posted
Posted

ну вот, моя схема не нравится что спараллелены лампы, а тут еще и трансформатор жуткий на выходе :)

  • Круто (+1) 1
Айсберг Collaborator

Айсберг

Posted
Posted

Добрый день,

на снимке - правый канал усилителя с гальванической связью "Айсберг". Каскады на лампах: Е55Lтриодом,  ED8000, 13E1 триодом х4.  Сетевое питание стабилизировано промышленным стабилизатором. Применен разделяющий трансформатор и фильтры по питанию.  Анодные напряжения стабилизированы стабами на полевиках. Кроме того, анодные напряжения каскадов 1 и 2 стабилизированы цепочками стабилитронов. Все накалы стабилизированы. Блоки выпрямителей и стабилизаторы размещены в подвале. Отсюда и имя усилителя.

Первые два каскада и выходной каскады - в отдельных блоках. Трансформатор выносной, через пару месяцев будет заменен на другой. Тогда и замерю параметры, а тем временем -слушаю музыку.



Айсберг- правый -1.jpeg

источники 1 (150).JPG



  • Like (+1) 7
ДимДимыч Mentor

ДимДимыч

Posted
Posted

  Сколько вложено трудов...не объять мозгом.

На каждый канал  РТ  и стабилизатор?  Какая очерёдность включения их?

  А что за фильтры ?  И нужны ли они.....

Без них сравнивали?

Почему ТВЗ меняете на другой?

Ну и.....а мы ролик с музыкой не послушаем?

:smile-71:

р.s.  а вообще зачем промышленные стабилизаторы если схемно всё стабилизировано.

  Перепады в сети большие и потому по технике безопасности ?

При нормальной сети +- полтора десятка вольт качества(музыкальности) звуку они не придают.





ДимДимыч Mentor

ДимДимыч

Posted
Posted
43 минуты назад, BAA сказал:

А почему бы и нет!

Просто моё мнение.  У Макарова  стаб  переменник тоже применяется.

Я много лет использовал чешский ламповый стаб вынужденно, РТ тоже был.

 Пару лет назад нам заменили полностью уличную сеть, стало стабильно  230...245.

   Стаб убрал, сейчас только РТ.

Айсберг Collaborator

Айсберг

Posted
Posted
1 час назад, ДимДимыч сказал:

  Сколько вложено трудов...не объять мозгом.

На каждый канал  РТ  и стабилизатор?  Какая очерёдность включения их?

  А что за фильтры ?  И нужны ли они.....

Без них сравнивали?

Почему ТВЗ меняете на другой?

Ну и.....а мы ролик с музыкой не послушаем?

:smile-71:

р.s.  а вообще зачем промышленные стабилизаторы если схемно всё стабилизировано.

  Перепады в сети большие и потому по технике безопасности ?

При нормальной сети +- полтора десятка вольт качества(музыкальности) звуку они не придают.





Спасибо за приветствие!

В нашей деревне электросети воздушные,  строители бог знать чего подключают, сварку и прочее. Поэтому, у меня стабилизаторы-  на каждой фазе. Отечественные LIDER PS20000SQ (20кВт) общие для всех потребителей доме, включены постоянно. РТ подключаю перед пуском усилителя. Все питания с плавным стартом, включаются последовательно. Пуск занимает минут 40.

РТ на каскады 1,2 раздельные по-канально. Для выходного каскада РТ использовать не удалось, там только обычный сетевой фильтр. Без РТ и без фильтров не сравнивал.

Транспорт и ЦАП ML питаются от отдельных РТ.

ТВЗ взят на время отладки, ТВЗ штатный изготавливается.

В роликах вижу смысл, но его не слышу :) запись на телефон,  звук через комповые колонки...



ДимДимыч Mentor

ДимДимыч

Posted
Posted
1 час назад, Айсберг сказал:

Для выходного каскада РТ использовать не удалось, там только обычный сетевой фильтр.

А почему не удалось?  Алексей РТ такой мощности изготавливает.

Для  мощников они  важнее  чем для всего остального слаботочного. имхо.

В смысле для звука.  Фильтры против них это фигня.

 Можно вопрос? :  Сколько потребляет мощности один канал?

   А что в деревне это хорошо....по любому сеть чище.

И главное соседи не мешают слушать музыку.  Лепота!:default_listen:

 Я тоже живу в частном доме в малюсеньком городке.

( вообще РТ желательно не отключать...если конечно они правильно сделаны).

Михаил SM Local

Михаил SM

Posted
Posted

По системе ув. Айсберга.    Было бы интересно узнать концепцию согласования ваших АС с оконечным усилением , концепция аудиосистемы в цело и согласование усиления с источником звука .

Guest Моя совесть

Guest Моя совесть

Posted
Posted

Очень интересует график импеданса АС.

Денис Collaborator

Денис

Posted
Posted
В 22.09.2022 в 16:38, Айсберг сказал:

Добрый день,

на снимке - правый канал усилителя с гальванической связью "Айсберг". Каскады на лампах: Е55Lтриодом,  ED8000, 13E1 триодом х4.  Сетевое питание стабилизировано промышленным стабилизатором. Применен разделяющий трансформатор и фильтры по питанию.  Анодные напряжения стабилизированы стабами на полевиках. Кроме того, анодные напряжения каскадов 1 и 2 стабилизированы цепочками стабилитронов. Все накалы стабилизированы. Блоки выпрямителей и стабилизаторы размещены в подвале. Отсюда и имя усилителя.

Первые два каскада и выходной каскады - в отдельных блоках. Трансформатор выносной, через пару месяцев будет заменен на другой. Тогда и замерю параметры, а тем временем -слушаю музыку.



Айсберг- правый -1.jpeg

источники 1 (150).JPG



Выглядит конечно очень симпатично и внушительно. В блоке питания банки аллюминевые скорее всего  всеми любимый пропилен в масле со вкусом резины или же это бумаго масло bosch, siemens?

BAA Master

BAA

Posted
Posted
51 minutes ago, Денис said:

пропилен в масле со вкусом резины

Вообще-то они гордятся тем, что масло таки зелено-растительное.

Денис Collaborator

Денис

Posted
Posted
1 час назад, BAA сказал:

Вообще-то они гордятся тем, что масло таки зелено-растительное

Да хоть из самого Иерусалима масло. Пропилен к тому же напыление. И вообще если бы хоть, кто то из аудиофилов поклонников  синтетики,  на минутку задумался- для чего в моторных пленочных кондерах масло, то может быть и задумались, но лучше же читать форумы)). Все же думают, что масло, что в промышленных, что в аудиофильских льют для дэмпфирования и смазывания обкладок, но масло там всеголишь для того, что бы не нагревался корпус, своего рода охлаждение и не более того. Между обкладками его нет и ни когда не будет, физически это невозможно. А вот в бумагомаслянных сама бумага пропитана маслом или воском, парафином, но это уже другая история и для тех кто в теме?

  • Like (+1) 1
Денис Collaborator

Денис

Posted
Posted
1 час назад, BAA сказал:

Вообще-то они гордятся тем, что масло таки зелено-растительное.

Со вкусом резины я имел ввиду пропилен. А масло хоть оливковое лей толку нуль))

Денис Collaborator

Денис

Posted
Posted
1 час назад, BAA сказал:

Вообще-то они гордятся тем, что масло таки зелено-растительное.

Иронию понял?

BAA Master

BAA

Posted
Posted

Никакой иронии - из ДШ:
filling material....solid, based on vegetable oil, non-PCB
Füllmittel ausgehärtet, auf Pflanzenölbasis, PCB-frei

BAA Master

BAA

Posted
Posted

Да, и воздух - это неправильный диэлектрик - может разряд возникнуть - еще вода всякая...

Айсберг Collaborator

Айсберг

Posted
Posted
В 22.09.2022 в 17:46, ДимДимыч сказал:

А почему не удалось?  Алексей РТ такой мощности изготавливает.

Для  мощников они  важнее  чем для всего остального слаботочного. имхо.

В смысле для звука.  Фильтры против них это фигня.

 Можно вопрос? :  Сколько потребляет мощности один канал?

   А что в деревне это хорошо....по любому сеть чище.

И главное соседи не мешают слушать музыку.  Лепота!:default_listen:

 Я тоже живу в частном доме в малюсеньком городке.

( вообще РТ желательно не отключать...если конечно они правильно сделаны).

РТ для питания 3 каскада применить не удалось, так как при использовании РТ, суммарная просадка на РТ 25кВт. и анодном ТР была такова, что   U на конденсаторах фильтра при включении (когда Ia благодаря ограничению стабилизатором еще мал и просадка соответственно мала) превышало Uмакс=450В электролитных конденсаторов.

Потребление каждого канала около 600Вт.

Соседи и впрямь не мешают :)

Айсберг Collaborator

Айсберг

Posted
Posted
5 часов назад, Денис сказал:

Выглядит конечно очень симпатично и внушительно. В блоке питания банки аллюминевые скорее всего  всеми любимый пропилен в масле со вкусом резины или же это бумаго масло bosch, siemens?

Пропилен с напылением, без какого-либо масла. Фирма  GE, Италия  предназначены для преобразователей через постоянный ток (DC Link), ничего аудиофильского. Банки не аЛЛюминиевые, а алюминиевые.
