Posted
3 часа назад, Stan Marsh сказал:
  Показать контент

Этот трансформатор специально изготовлен для транзисторов/цифрового усилителя мощности. Это пассивная работа и может использоваться без подключения. Он уменьшает сопротивление транзистора «холодным, твердым, тернистым» и увеличивает гибкость и тонкость средних и высоких частот. Бас полон эластичности и напряжения, что значительно снижает «цифровой вкус» и «транзистор», принося усилитель транзистора звук ближе к трубному звуку, И придает усилителю транзистора сладкий и естественный «Смелый вкус». Трансформатор хорошо сочетается, и в то же время, влияние задней ЭМП динамика на усилитель устраняется, тем самым уменьшая различные искажения.

Изолированный тюнер-трансформатор может также улучшить чувство громкости и гибкости в низких и средних частотах, расширить звуковое поле и мощность анализа, улучшить производительность музыки, очевидно, немедленно Используйте эффект и Обновите систему, чтобы повысить эффект.

Звуковой ток проходит через кривую гистерезиса железного ядра, которая смягчит звук транзисторного усилителя. Известный американский усилитель транзисторов McKinto всегда использовал выходной трансформатор, и его эффект не теряется для собственного трубного усилителя.

Короче говоря, некоторые системы с грубыми и прямыми звуками получат «украшение» с меньшим усилием после использования этого «быка», а также это быстрый и мощный метод коррекции звука. Желающие друзья могут попробовать это.



Это китайские товарищи подсуетились.

Эти ребята умеют подсуетиться вовремя и придумать давно изобретённое:






  • Like (+1) 1
Posted

   В самом деле, есть же профильные форумы, например "вегалаб". Пусть страждущие с карандашами обращаются туда (раздел "для начинающих"). Грамотно, без эгрегоров, а то затопчут сразу, зададут вопрос. Так, мол, и так, дайте схемку усила , способного работать на 2 мкф. Ну а тут то что разводить?  Нет, я , конечно, могу ошибаться, может это многим интересно...

Posted

Испытания на комплексную нагрузку предусмотрены давно и есть кого спросить (подчеркнуто)

ОСТ 45.138-99. Усилители оконечные звуковой частоты станций проводного вещания. Основные параметры. Методы измерений (81811)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

  1. РАЗРАБОТЧИКИ

М. Л. Суров; Э. С. Кирицев (руководитель разработки); С. Н. Баньковский

  1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Го­

сударственного комитета СССР по стандартам от 24.12.87 № 4911

  1. Срок первой проверки — IV квартал 1992 г.; периодичность проверки — 5 лет

  2. Стандарт полностью соответствует международному стандарту

МЭК 268—3

  1. ВЗАМЕН ГОСТ 23849—79

Posted

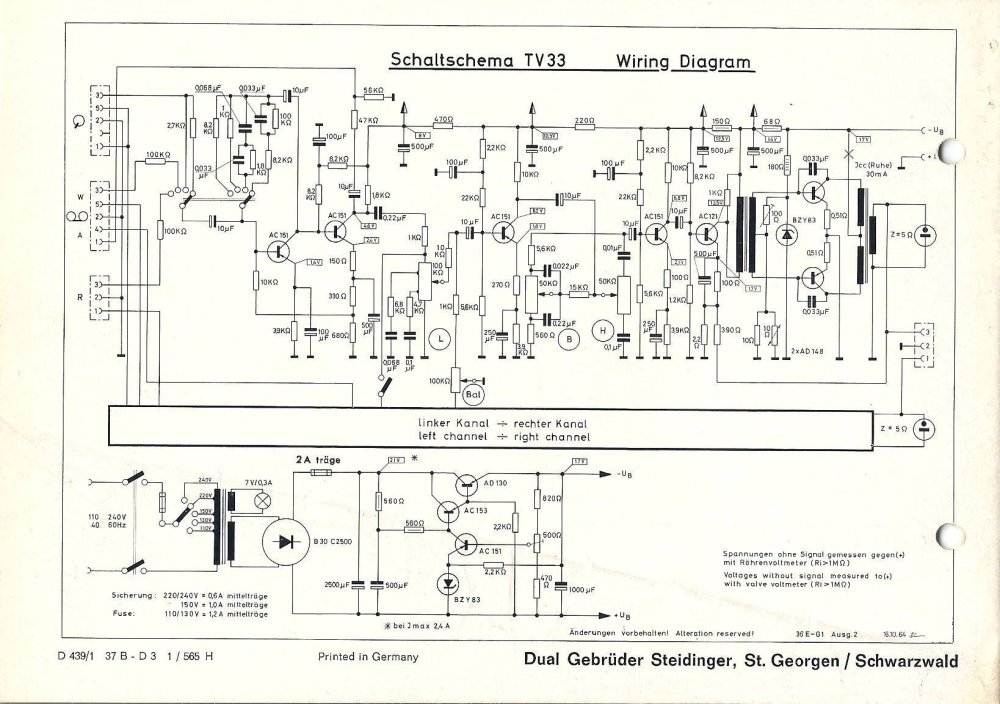

БЫл как-то дома  "Dual CV-2", c фазоинверсными и с выходными трансами. Звук мутный и ватный.  Зато не резкий :))

Кертинги 821, также японские типа Никко ТРМ40, телетон 203, с фазониверсынми трансиками но без выходных , по звуку более предпочтительны. Много больше.

Подключал Дуаль СВ-2,  прямо на усилитель мощности,  минуя пред, не сильно лучше.




  • Like (+1) 1
Posted
9 часов назад, RSD сказал:

   Макинтошам уже ничего не поможет :smile-59:

8 часов назад, sound сказал:


Если собрать на современной базе, запоет за милую душу. Драйвер на кремнии а выход на германии. Статья в аттаче.

Delco100Watt.djvu 4.18 \u041c\u0411 · 6 загрузок

Наше время, Сергей, это начало 80-х выпуска, более 40 лет прошло.

А где трансформатор на выходе?

2 часа назад, alss сказал:

Испытания на комплексную нагрузку предусмотрены давно и есть кого спросить (подчеркнуто)

ОСТ 45.138-99. Усилители оконечные звуковой частоты станций проводного вещания. Основные параметры. Методы измерений (81811)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

  1. РАЗРАБОТЧИКИ

М. Л. Суров; Э. С. Кирицев (руководитель разработки); С. Н. Баньковский

  1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Го­

сударственного комитета СССР по стандартам от 24.12.87 № 4911

  1. Срок первой проверки — IV квартал 1992 г.; периодичность проверки — 5 лет

  2. Стандарт полностью соответствует международному стандарту

МЭК 268—3

  1. ВЗАМЕН ГОСТ 23849—79

Вы ошибаетесь, не у кого.

  • 7 months later...
Posted
В 09.06.2023 в 19:53, RSD сказал:

   В самом деле, есть же профильные форумы, например "вегалаб". Пусть страждущие с карандашами обращаются туда (раздел "для начинающих"). Грамотно, без эгрегоров, а то затопчут сразу, зададут вопрос. Так, мол, и так, дайте схемку усила , способного работать на 2 мкф. Ну а тут то что разводить?  Нет, я , конечно, могу ошибаться, может это многим интересно...

Сергей, я нихрена не понимаю, для чего усилитель нужен, музыку слушать или две микрофарады к выходу подключать?

Posted
В 10.06.2023 в 01:45, S.Laptev сказал:

А где трансформатор на выходе?

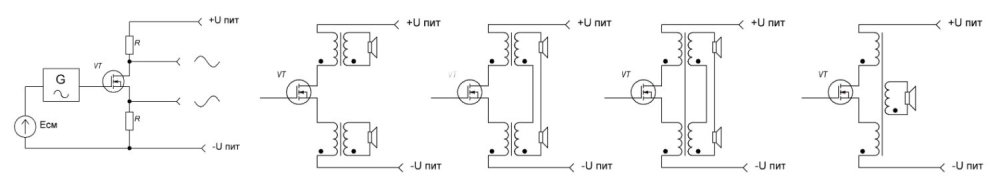

Не вникал в тему, увидел 2 схемы Робертовича тоже только с фазоинверсными трансформаторами вот и запостил аналогично. А по теме вот усилитель "Зевс" без обратных связей.


http://www.susan-parker.co.uk/zeus-about.htm

Обсуждения тут _https://www.diyaudio.com/community/threads/zero-feedback-impedance-amplifiers.42259/

Posted

"Гладко было на бумаге, да возникли вдруг овраги."  Ещё бы данные по выходному трансформатору, ну и хоть какие нибудь характеристики.

Posted

  Ну а почему нет? :smile-59:  Недавно дёрнул чёрт собрать вот такое.



Фантом_ Основы.pdf



Только транзисторы не полевые, как в оригинале у автора, а двойки кт602+кт908, которые уже стояли на радиаторах от какого-то древнего макета. Ну очень сильно нахваливали его... Если пропустить лирику, то по мне, так УГ без ритма, но с "тембрами" и "голосами", как, впрочем, все однотактники на любых активных элементах. За исключением, может быть, некоторых подвидов на высоковольтных лампах и (или) с токами сетки.




Posted

С большинством  КП802 можно вполне обойтись без трансформатора. Использовав промежуточный между "триодным" и "пентодным", низковольтный  участок ВАХ.

Оставшееся меньшинство, малотоковые КП802, вполне себе пристроятся в гибридный ВК. На них же можно построить телефонные усилители. И на них же можно сделать трансформаторный вариант.

Мусатовский трансформаторный усилитель на КП926 довольно известен, и не только по "Радио".  К сожалению, КП926 мало пригодны для безтрансформаторного варианта, слишком малотоковый у него низковольтный участок. Вот только не видел, повторил ли этот усилитель еще кто-нибудь.  Видимо, малодоступность КП926,  боязнь работы с JFET, недостаточность у аматоров практики работы с таким типом транзисторов, сыграла свою роль.

Posted

  Этот усилитель можно собрать только "по приколу", как и "фантом" , о котором я написал. С такой схемотехникой лампы гораздо интереснее.  И транзисторы эти купить не проблема была тогда, гораздо проще, чем КП 801, к примеру.

Posted
3 hours ago, Святослав_ said:

с JFET

У него от JFET-a только УГО. Да и то советское. У японцев другое.
Есть зависимость тока от напряжения, триодообразные ВАХ.
И прямую инжекцию допускает... как биполярник. Достаточно дубовый.
926 они же ПК-15, достать несложно и по сих пор на сайте этикетка есть.
Очевидно для государевых нужд. Разброс большой.
Спросили - предложил подарить - отказались. Больше не буду.
Надо было подороже завернуть - ушли бы... (Шутка)


Posted

Есть мысль желание сделать регенератор по структурной схеме -трансф . мощный усилитель тоже на выходе трансф . неясен момент как согласовать трансформатор с выходом транзисторного усилителя . есть требования к параметрам первичной обмотки ? чтобы не было пшика при вкл. никогда такое не делал . синус в сети у меня почти трапеция и волосатый .


Posted
27 минут назад, Anatolii сказал:

Есть мысль желание сделать регенератор по структурной схеме -трансф . мощный усилитель тоже на выходе трансф . неясен момент как согласовать трансформатор с выходом транзисторного усилителя . есть требования к параметрам первичной обмотки ? чтобы не было пшика при вкл. никогда такое не делал . синус в сети у меня почти трапеция и волосатый .


Я пробовал такой подход , на зелёных трансах типа тпп на выходе , на мосфетах, не получилось , хотелось по простому, расчёты по Цыкиной транзисторные усилители. Могу сказать одно, выходной транс  надо мотать с десятикратным запасом по мощности, так как выпрямитель с ёмкостным фильтром имеет импульсное потребление тока, при синусоидальном напряжении, а выходное сопротивление чем меньше, тем лучше. Если выпрямитель работает на индуктивную нагрузку или чисто резистивную, то проблем нет, всё реально.

Сеть была ужасной , проигрыватели СД глючили. НО нам заменили всю силовую подводящую проводку на медь и проблема отпала и с ней  желание ковыряться дальше. Номинальная мощность потребления была около 25 Вт, а вот 100 ватного транса не хватало.

  • Like (+1) 1
Posted
В 09.06.2023 в 15:38, CHEL_EV сказал:

Мне вот интересно, кто сказал что трансфоматор на выходе зло, сам собирал такой усилитель?

Я имею ввиду не для радиоприёмника. А нормальный, качественный усилитель, транзисторный или гибрид.

Ведь действительно, трансформатор, имеет не только минусы, но и плюсы. По мне так - струнные звучат мягче..

Грундиг транзисторный был с фазоинв. и выходными трансф. Звук хреновастый

Posted
12 часов назад, Святослав_ сказал:

Ну не дотянули по длине канал, сделали менее мощными, сэкономили на размерах кристалла. КП801 по паспорту предназначались чисто для УМЗЧ.

Вы, как я посмотрю крупный специалист в мощных транзисторах и знаете кто у кого что слямзил.

Это отступление от темы. В КП801А, Б стоял один кристалл размером примерно 3*5 мм, в КП801В, Г два кристалла 3*5. Размеры кристалла типичные для мощных транзисторов такого класса. Что я отметил, так это очень широкая статическая ОБР. Транзисторы были очень крепкие, если не превышать предельно обратное напряжение на затворе.

Естественно, при разработке использовалась техническая информация от фирмы Tokin, но разработка в общем то своя и достаточно оригинальная. У Максименко и его  группы на этот транзистор больше десятка авторских.

Posted
3 часа назад, Владимир Перепелкин сказал:

Это отступление от темы. В КП801А, Б стоял один кристалл размером примерно 3*5 мм, в КП801В, Г два кристалла 3*5. Размеры кристалла типичные для мощных транзисторов такого класса. Что я отметил, так это очень широкая статическая ОБР. Транзисторы были очень крепкие, если не превышать предельно обратное напряжение на затворе.

  А какую бы схемку на них ты сейчас сделал? (ответ "никакую" сразу пропускаем :smile-59:) .  Можно даже отдельную тему завести.

Posted
3 hours ago, Владимир Перепелкин said:

Это отступление от темы. В КП801А, Б стоял один кристалл размером примерно 3*5 мм, в КП801В, Г два кристалла 3*5.

Я открывал, это не так и зависит от места производства. Кристаллы даже разные по топологии...
Далее не обсуждаю.

Posted
4 часа назад, Владимир Перепелкин сказал:

У меня образцы были КП801А однокристальные, КП801Г двухкристальные. Выпуск 1985 года.

Можно только по хорошему позавидовать. А мы только на картинках , ито по прошествии энного количества лет.

Posted
32 minutes ago, S.Laptev said:

Для чего до сих пор ставят на выход усилителей трансформаторы, например Макинтош

Во-первых, это красиво.
Если серьезно - то это решение разработчика или хозяина. А суть одна, отчего и называется выходным трансформатором, есть еще развязывающие, согласовывающие и так далее по УДК. Нужен ли - если исполняет функционал или повышает эстетические запросы или просто цену - почему бы и нет.
