SE на 6С33С

Stan Marsh

By Stan Marsh
in Valve

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 час назад, Rezvoy сказал:

Стас, а что в комплект входит?

Предварительно так : только железо - 3000₽, железо с каркасом и крепежом - 4500₽. Это за один комплект. Доставка до конечного потребителя сюда не входит. Как и намотка, разумеется. Чертёж фурнитуры чуть позже. Если кого заинтересует цена готового ТВЗ, тоже напишу чуть позже.

Повторю ещё раз: проект некоммерческий, никакого гешефта я с этого иметь не буду.

  • Replies 497
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Владимир
Владимир

Вот такой малыш... лет 20 работает. Схема из журнала Stereofile 96-97г. The Simplex. На входе 6SN7, без разделительного конденсатора. Выходные трансы делал из ОСМН-1кВт.

W_L
W_L

Posted Images

nepalimso Community Regular

nepalimso

Posted
Posted

Если про трансвит я у них заказывал сердечники мне качество  понравилось

У них же заказывал шл по своим чертежам не стандарт по цене особой разницы нет  между спец заказом и стандартом главное вес и тип стали, 0,08 почти в четыре раза дороже  0,3 3406 . С ОСМ не сравнить. Последний заказ в мае шл60 х 60 окно 38 х 135 два комплекта и два ст. шлм 40х40  24х72   45кг  Про  цену жуть.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
10 минут назад, nepalimso сказал:

Если про трансвит

Да, у них заказывать будем. Набор желающих открыт.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Так, вот стало всё понятно с корпусом. Изготовитель готов к производству некого количества корпусов. Желающие присоединится - пишите.  SE на 6С33С - Услуги - NewAudioportal - форум о хорошем звуке



Усилитель на пальчиковых лампах для масштаба.




av-se33-nb и av-se1-nb_1.tif









  • Like (+1) 2
CHEL_EV Proficient

CHEL_EV

Posted
Posted

Кстати, а такой силовой транс не будет давать наводку на 6Н8С? Как то она близко находится к трансу. Гудеть то может и от небольшой вибрации транса. Токи то не малые. Или этот момент уже проверен, и можно не беспокоится?

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Проверено. Порядок!

Не так уж он и близко. А для устранения вибраций трансформатор крепится через амортизаторы.




Втулка развязывающая(амортизатор).


  • Like (+1) 3
  • Thanks (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Для силовых трансформаторов? Или для ТВЗ?

Кстати, есть положительный опыт использования ТСА-270 без перемотки для питания такого проекта. Как есть.

CHEL_EV Proficient

CHEL_EV

Posted
Posted
2 часа назад, Stan Marsh сказал:

Для силовых трансформаторов? Или для ТВЗ?

Кстати, есть положительный опыт использования ТСА-270 без перемотки для питания такого проекта. Как есть.

Ну, для силового точно подойдёт, а вот для выходного, надо купить чтоб узнать. Я наверное куплю. Надо что-то продать ?

yroxi Community Regular

yroxi

Posted
Posted
В 09.06.2023 в 17:52, Stan Marsh сказал:

Так, вот стало всё понятно с корпусом. Изготовитель готов к производству некого количества корпусов. Желающие присоединится - пишите.  SE на 6С33С - Услуги - NewAudioportal - форум о хорошем звуке



Усилитель на пальчиковых лампах для масштаба.




av-se33-nb и av-se1-nb_1.tif 629.3 \u043a\u0411 · 7 загрузок









А примерный вес усилителя, не прикидывали?

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Примерно так: пара ТВЗ около 8кг, силовой трансформатор примерно 4,5кг, корпус примерно 8кг. То есть УНЧ укладывается в полтора пуда или четверть центнера.:smile-11:





  • Thanks (+1) 1
  • Cool (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Кстати, изготовитель обещал, что корпуса будут готовы на следующей неделе. Заодно взвесим.:smile-11: Есть излишек в количестве двух штук.



yroxi Community Regular

yroxi

Posted
Posted
2 часа назад, Сергей А сказал:

Была у меня гиря по молодости 24 кГ, не сказать что сильно тяжелая. :)

Примерно в этом весе, может чуть побольше у меня ус на 300В. Как то неудачно поднял(не ногами, а спиной), потом ходил раком около месяца, теперь когда нужно ворочать, одеваю штангистский пояс. Проблема, что его брать не удобно, это же не гиря,  перевешивает туда сюда....

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
9 минут назад, yroxi сказал:

перевешивает

Ну, тут такое дело: физический центр тяжести должен совпадать с визуальным. Или быть близким к тому. Тут - близко к норме, а вот "пианино" - вариант не очень удачный.

  • Like (+1) 2
Фломастер Local

Фломастер

Posted
Posted
13 часов назад, Stan Marsh сказал:

физический центр тяжести должен совпадать с визуальным. Или быть близким к тому. Тут - близко к норме, а вот "пианино" - вариант не очень удачный.

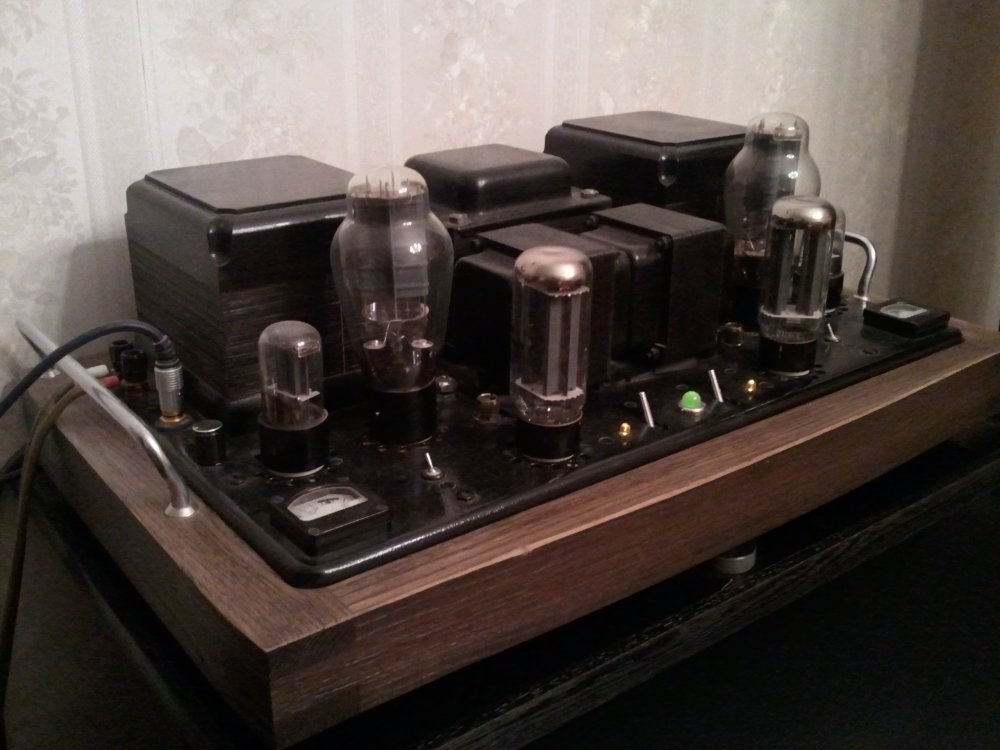

  Сместив ручки для переноски назад и увеличив их рабочую длину, полностью решаем проблему балансировки и удобства транспортировки. Мой усилитель на 300В весит 25 кг. переносить на расстояние можно одной рукой как чемодан, тяжело но удобно.

  На мой взгляд компоновка " пианино " с открытыми лампами выглядит более гармонично. Выставленные на показ светящиеся лампы, расположены спереди как на сцене театра, в тоже время тяжеловесные и зачастую не столь красивые трансформаторы расположены позади, на втором плане, частично погружены в основной корпус и не мешают эстетическому восприятию конструкции.

Фото2166 — копия.jpg


  • Like (+1) 3
  • Thanks (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted
6 часов назад, Фломастер сказал:

  Сместив ручки для переноски назад и увеличив их рабочую длину, полностью решаем проблему балансировки и удобства транспортировки. Мой усилитель на 300В весит 25 кг. переносить на расстояние можно одной рукой как чемодан, тяжело но удобно.

  На мой взгляд компоновка " пианино " с открытыми лампами выглядит более гармонично. Выставленные на показ светящиеся лампы, расположены спереди как на сцене театра, в тоже время тяжеловесные и зачастую не столь красивые трансформаторы расположены позади, на втором плане, частично погружены в основной корпус и не мешают эстетическому восприятию конструкции.

Фото2166 — копия.jpg

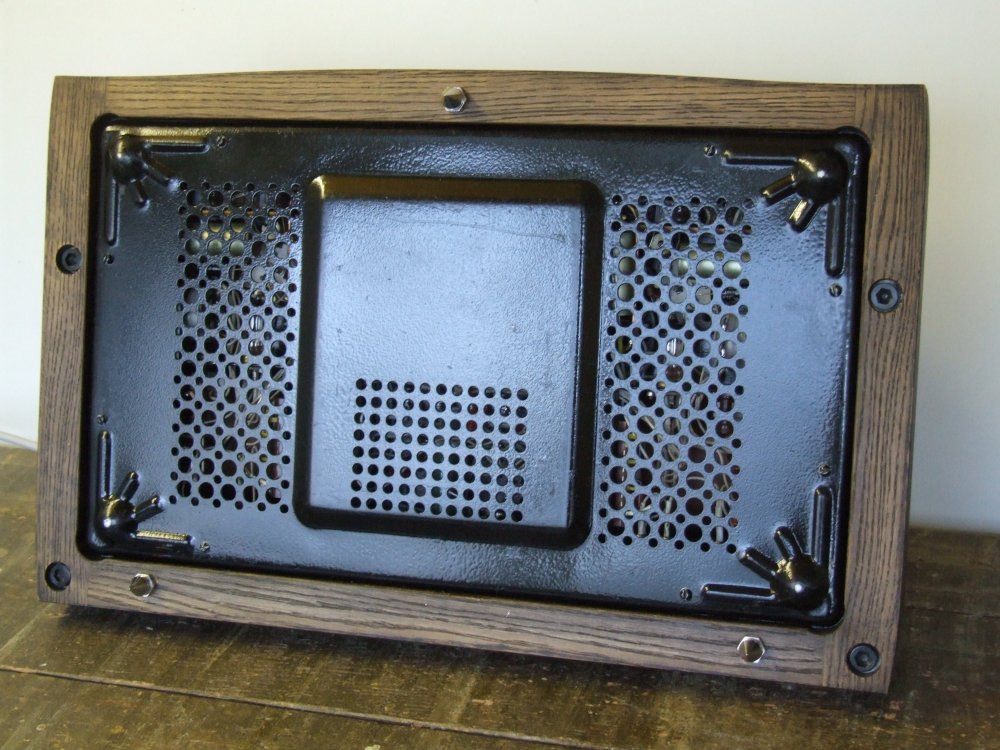

Какое то дно корпуса ооочень знакомое.... Уж не л3-3 ли "не пострадал"?...

Xрюн222 Mentor

Xрюн222

Posted
Posted
20 минут назад, Карабасс сказал:

Дааа железо от ТАНа илитого же ТСа по цене самого транса....

От ТСа вряд ли, а из ТАНа его ещё добыть надо... Ну и вполне вероятно, что сами подковы из качественного железа, надо смотреть есть ли на них надписи соответствующие. Судя по зелëности - могут быть.
