О ШП головках громкоговорителей и не только.

Xрюн222
 Share

Recommended Posts

BAA Master

BAA

Posted
Posted

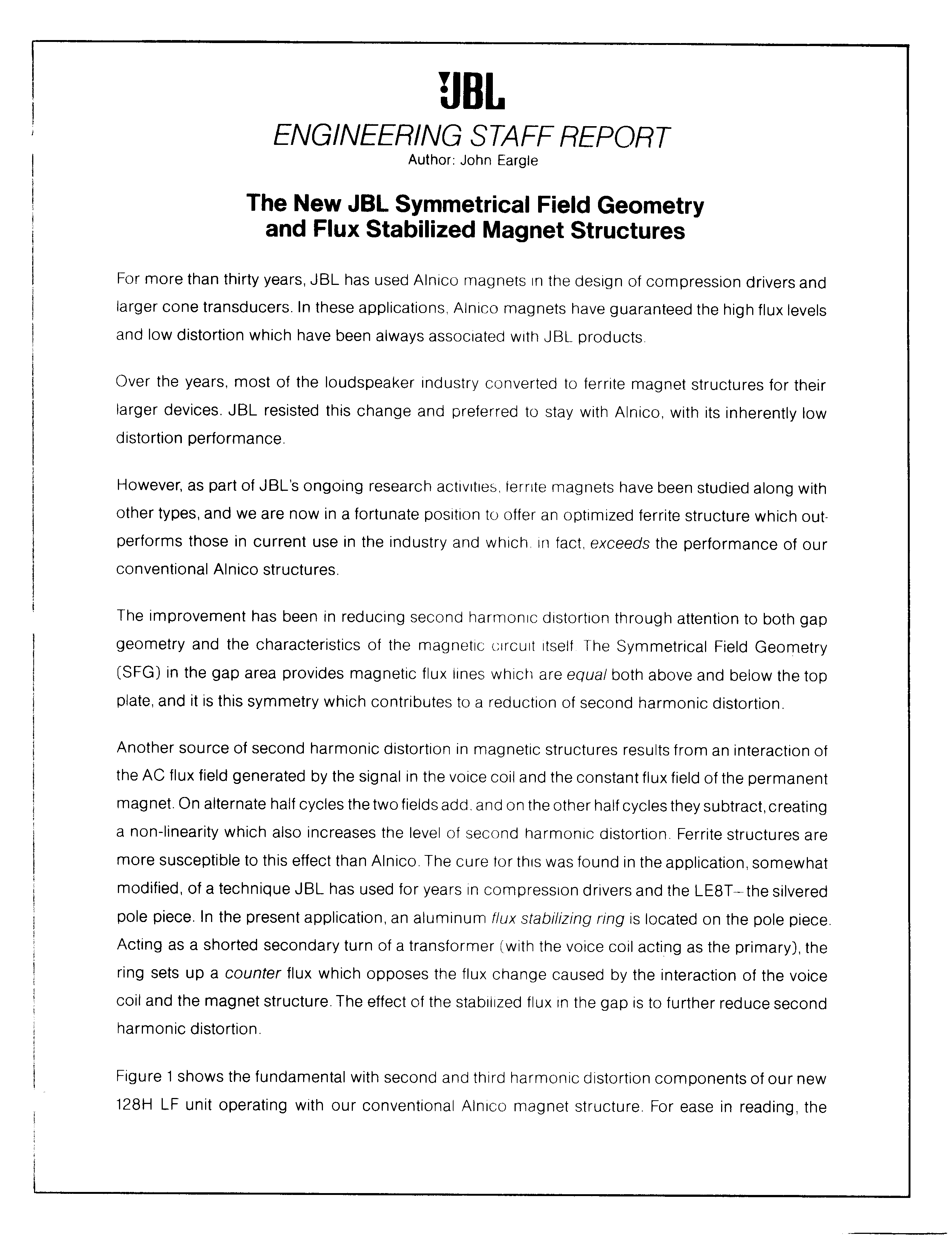

И назвали это "стабилизатором флакса потока" путем наведения в кольце тока
препятствующего изменению первого, при изменении первого.
http://www.pispeakers.com/SFG_page1.gif
EDIT Начинаю понимать "любителей" электромагнитов. И даже там придется с наводимой эдс что-то делать.

  • Replies 759
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Aleksey_kul
Aleksey_kul

На форум наткнулся недавно, получил массу удовольствия - тут и ностальгия по старому Аудиопорталу и знакомые имена и, как оказалось, все те же баталии. Как всегда большинство сломанных копий в отношен

Istvan
Istvan

Вот такой стадии сейчас.

Normann
Normann

Можете меня поздравить - возвращаюсь с альнико на FC! Перевожу свои овальные Сонидо на подмагничивание. Катушки будут высоковольтные, до 240В, поэтому питаться будут по простейшей бестрансформато

Posted Images

ТимВал Local

ТимВал

Posted
Posted
11 часов назад, BAA сказал:

путем наведения в кольце тока
препятствующего изменению первого, при изменении первого.

Я один ничего не понял или есть ещё кто? :smile-57:

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Давайте попробуем - только не плюйтесь в тапера, он играет как можеТ
Работая как закороченный вторичный виток трансформатора (звуковая катушка - первичка) кольцо производит противопоток который препятствует изменению потока вызванного взаимодействием катушки и магнитной системы. Результ от стабилизированного потока в зазоре  - дальнейшее уменьшение искажений по второй гармонике.

  • Like (+1) 1
akustic Community Regular

akustic

Posted
Posted
17 часов назад, BAA сказал:

И назвали это "стабилизатором флакса потока" путем наведения в кольце тока
препятствующего изменению первого, при изменении первого.

5 часов назад, ТимВал сказал:

Я один ничего не понял или есть ещё кто? :smile-57:



Вообще то ВАА попал в самую суть вопроса :smile-29:

  • Smile 1
Dolboyacher Local

Dolboyacher

Posted
Posted

Сергей, а как вы относитесь к КЗ витку на НЧ динамиках, поделитесь своим богатым опытом. Когда переделывал 2а-16-2у4 содрал медные колпаки с кернов, ничего плохого не произошло, показалось, что без них на малой громкости даже лучше, но в прямую, сравнений не проводил, поэтому, лишь догадки. Спасибо.

Комелев Константин Proficient

Комелев Константин

Posted
Posted

для вч, сч, шп, мидбаса актуально, для нч - вопрос. Там, при толстом проводе катушки ширина зазора большая, индукция ссотв. - меньше. Жалко зазор увеличивать дополнительно на 0.1-0.2мм. "из двух зол выбирают индукцию"

Urakoff Local

Urakoff

Posted
Posted

Для стабилизации магнитного потока GOTO и Кондо тупо ставили огромные магниты . К примеру у TAD 1601 магнитный поток 280 тысяч Максвэлл а у GOTO SG-38vnssp  3 млн Максвэлл?

Сергей А Local

Сергей А

Posted
Posted

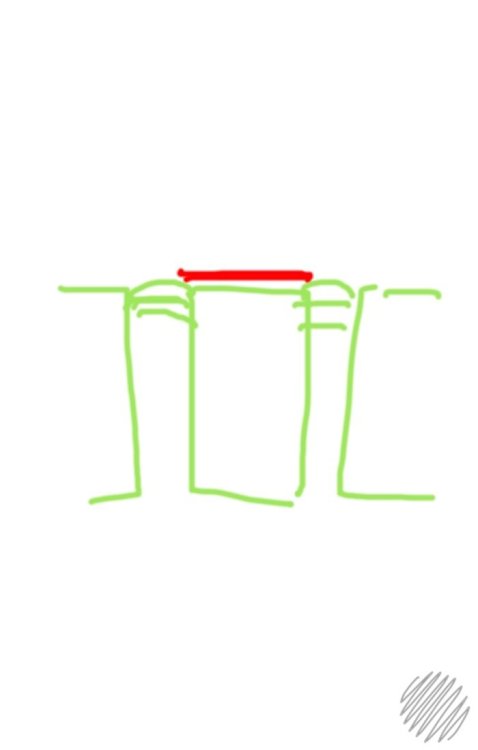

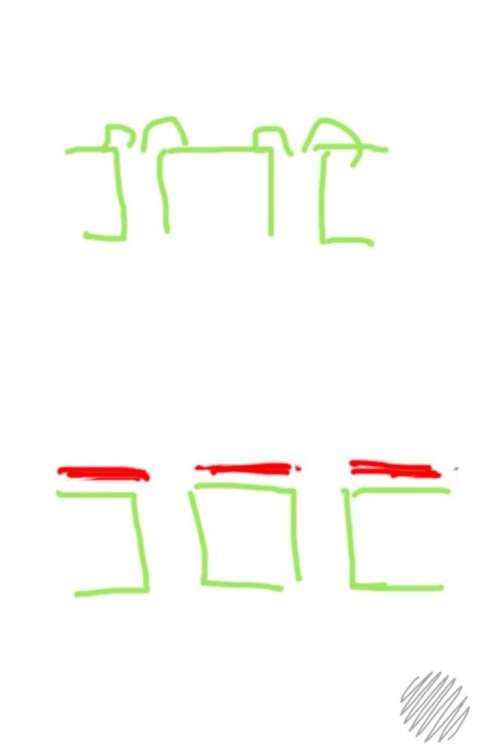

Возможно кольцо ( диск) просто препятствует выпучиванию поля. Тогда можно попробовать и диск на керне и кольцо снаружи зазора.

При выпучивании концентрация поля в зазоре снижается .



  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted
40 минут назад, Сергей А сказал:



Возможно кольцо ( диск) просто препятствует выпучиванию поля. Тогда можно попробовать и диск на керне и кольцо снаружи зазора.

При выпучивании концентрация поля в зазоре снижается .



Это может попробовать то кто собирает динамик.
А уж снять параметры до и после вообще не вопрос сейчас. Сразу все и прояснится. Гадать не надо. Всем было бы интересно.

akustic Community Regular

akustic

Posted
Posted
14 часов назад, Dolboyacher сказал:

Сергей, а как вы относитесь к КЗ витку на НЧ динамиках, поделитесь своим богатым опытом. Когда переделывал 2а-16-2у4 содрал медные колпаки с кернов, ничего плохого не произошло, показалось, что без них на малой громкости даже лучше, но в прямую, сравнений не проводил, поэтому, лишь догадки. Спасибо.

В том то и дело - где и как применять динамик. Если это для дома для обычной комнаты и для относительно небольшой громкости, то лучше без него. КЗ хорошо помогает там, где есть большое смещение подвижки и приличная индукция в зазоре. Для ВЧ, если катушка короче высоты зазора, польза сомнительна. Для ШП, если индукция невысокая, то есть практически нет насыщения в магнитопроводе и катушка длиннее высоты зазора, КЗ виток полезен. Для высокоиндуктивных МС, где наблюдается зона глубокого насыщения, КЗ особо не поможет тоже. Там индуктивность ЗК и так ниже плинтуса...(см. параметры на фото). В ПРО-шных АС, где большие подводимые мощности и смещения, это конечно же польза...


  • Thanks (+1) 2
Комелев Константин Proficient

Комелев Константин

Posted
Posted
43 минуты назад, akustic сказал:

Если это для дома для обычной комнаты и для относительно небольшой громкости, то лучше без него. КЗ хорошо помогает там, где есть большое смещение подвижки и приличная индукция в зазоре.  Для ШП, если индукция невысокая, то есть практически нет насыщения в магнитопроводе и катушка длиннее высоты зазора, КЗ виток полезен.


Давайте с этого места подробнее:

Напр. в ШП: пусть 1,3-1,4Тл., керн Не из пермендюра, к.з. полезен/нет? Слушаем дома, 1-2 Вт.

akustic Community Regular

akustic

Posted
Posted
2 часа назад, Комелев Константин сказал:

Давайте с этого места подробнее:

Напр. в ШП: пусть 1,3-1,4Тл., керн Не из пермендюра, к.з. полезен/нет? Слушаем дома, 1-2 Вт.

Полезен если размер МС относительно большой, то есть косвенно можно предположить что железа много, магнита мало, и нет или слабые области насыщения. А звуковая катушка длиннее высоты М зазора. Тогда желательно паразитную индуктивность ЗК нейтрализовать. Правда тут и много других моментов и совсем прям категорично не скажешь.

  • Like (+1) 2
Urakoff Local

Urakoff

Posted
Posted

Весь вопрос в том . Может ли кто-то на слух определить есть у динамика КЗ виток или нет??

  • Smile 1
Сергей А Local

Сергей А

Posted
Posted
3 часа назад, Комелев Константин сказал:

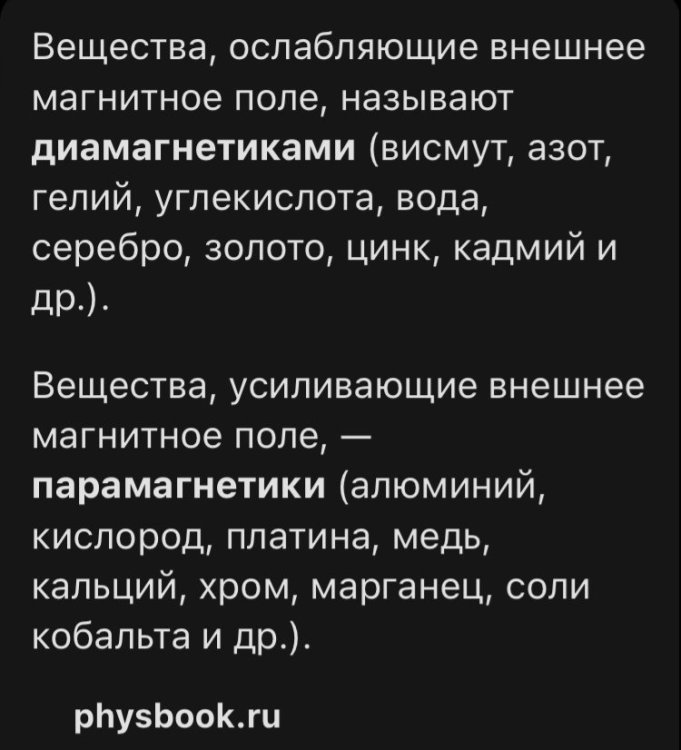

медь - диамагнетик.

Согласен , мне тоже это странным показалось. Не сравнил с другими ответами , зря .

ТимВал Local

ТимВал

Posted
Posted
В 08.07.2024 в 21:41, Комелев Константин сказал:

со своего 10гдш-1 с одного медный колпак снимите и со вторым сравните. Без снятия АЧХ, на слух.

Если услышит слух то измерительный микрофон это "услышит" гораздо лучше. Нет?
