Сеть через вакуум.

ДимДимыч

By ДимДимыч
in Power supply

 Share

Recommended Posts

KonoV Veteran

KonoV

Posted
Posted
9 минут назад, ДимДимыч сказал:


Чёт ничего не видно........ Появилось! Не понял принцип действия..... есть какая аннотация?

BAA Master

BAA

Posted
Posted
19 minutes ago, ДимДимыч said:

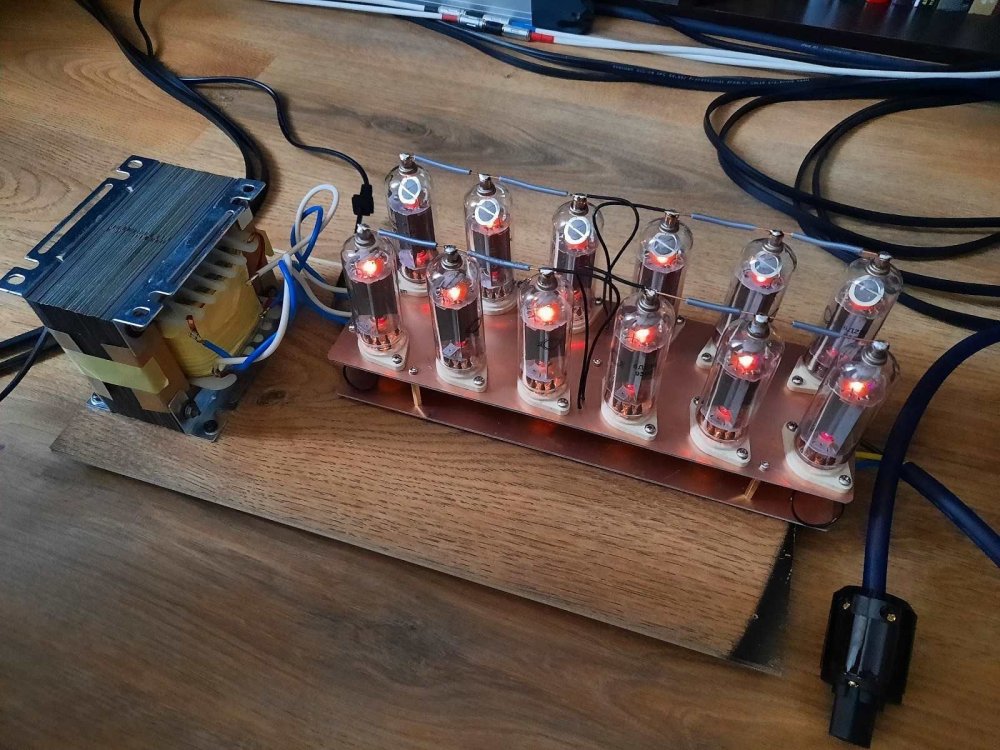

"Вакуумный сетевой провод, жрёт правда 150 ватт"

Выкривление перед выпрямлением?

Xрюн222 Mentor

Xрюн222

Posted
Posted

По немецки есть оба слова - и выпрямитель, и выкривитель, gleichrichter - weschelrichter, соответственно. В частности, последний мог прикладываться к упомянутому в винтажной теме приёмнику Филипс, для местностей с сетью постоянного тока :smile-03:

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
12 минут назад, BAA сказал:

Выкривление перед выпрямлением?

Александр, я правильно понимаю что на фазе и нуле  встречно-параллельно диоды ?

BAA Master

BAA

Posted
Posted

Похоже... не ожидал что в двух (обоих) проводах.

Сеть через диэлектрик, кстати, никого не впечатляет...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, ДимДимыч сказал:

Лучше в раздел "Электропитание".

Перенёс. От комментариев пока воздержусь.:smile-40:

vs music Local

vs music

Posted
Posted
6 часов назад, ДимДимыч сказал:

Украл с сундука.:smile-56:  Копирую.....

"Вакуумный сетевой провод, жрёт правда 150 ватт"

" Провод " -  для буратин .... :smile-03: .....



  • Like (+1) 1
KonoV Veteran

KonoV

Posted
Posted

Я извиняюсь, но поясните мне пожалуйста, для какой цели служит данное устройство? Не могу понять......

vs music Local

vs music

Posted
Posted
2 минуты назад, KonoV сказал:

Я извиняюсь, но поясните мне пожалуйста, для какой цели служит данное устройство? Не могу понять......

Работа у людей такая - по изъятию лишних дензнаков у легко внушаемого населения ....

  • Like (+1) 1
  • Hmm... (-1) 1
KonoV Veteran

KonoV

Posted
Posted
9 минут назад, S.Laptev сказал:

экспериментатор и очень интересный конструктор

Без иронии и сарказма..... я действительно не могу понять..... Это как цветы? просто красиво и приятно..... или для......

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
10 часов назад, KonoV сказал:

Я извиняюсь, но поясните мне пожалуйста, для какой цели служит данное устройство? Не могу понять......

  Я бы сделал так: На каждом проводе питания ( фаза и ноль) в разрыве по 6 дэмпферных диодов (малое внутреннее сопротивление).

3 параллельно +3 параллельно, включенных параллельно-встречно.  Можно любое количество любых диодов, но лучше конечно с малым сопр.....дэмпферные лучше всего.

В итоге как бы "вакуумный сетевой провод с малым сопр....).

Не помню точно, но примерно у 6д22с Ri по 60 Ом? То есть 60/6=10 Ом.  По фазному проводу 10 Ом и по нулевому 10.

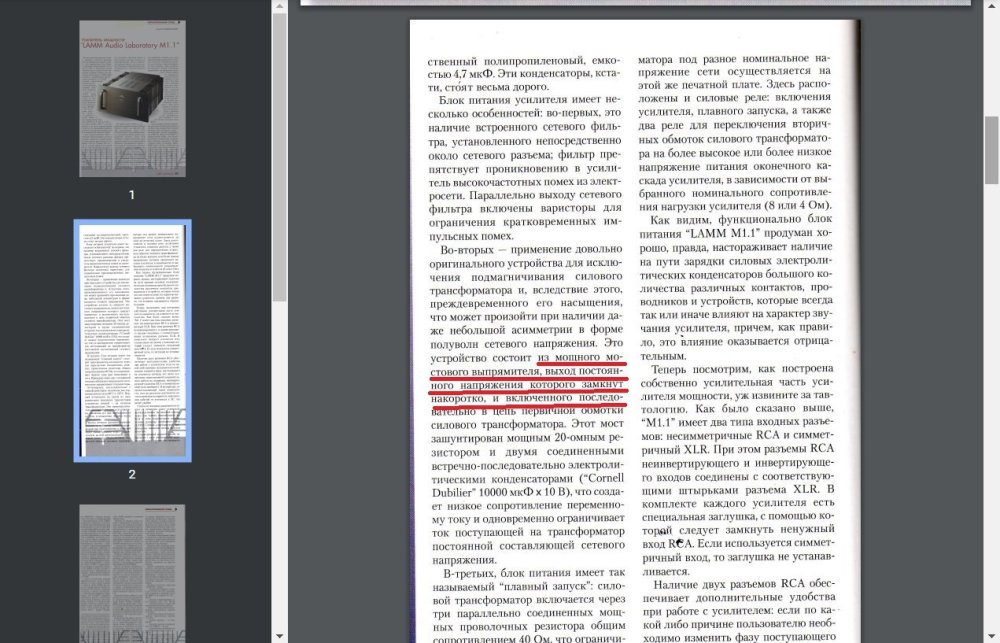

Сергей Ал дал статью с замкнутым диодным мостом и т.д.

Я не могу понять этот принцип.  Но вроде что то типа фильтра Ламмма от насыщения, только на вакуумных диодах.

Но на фото я не вижу конденсаторов по 1000мкф.

 Ну  если у Шумилова по этому варианту,

то свой  я патентую.:smile-38:

Работать то должно.

Для питания слаботочки так вообще хорошо.

Плавная подача напряжения на первичку ТС....и что то типа гальванической развязки.



Stan Marsh Mentor

Stan Marsh

Posted
Posted

У Ламма обычный как бы "фильтр" "от" "постоянки", его давеча в другой теме выкладывали. А тут устройство, которое точно не пройдёт котовый тест*.

______________________________

* Это когда кот смотрит и думает: "Когда мне делать нечего, я нахожу занятия получше".



1 час назад, ДимДимыч сказал:

что то типа гальванической развязки

Ага примерно так же "гальванически развязывает" как и фейковая хрень со ссылкой на авторитеты про 30Ц6С.

БВ.pdf

BAA Master

BAA

Posted
Posted
30 minutes ago, Stan Marsh said:

Ага примерно так же "гальванически развязывает"

Так можно договриться, что через выпрямитель не прибьёт, если он вакуумный.

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Я сразу написал что нет гальванической развязки.

 Потом исправил  на "типа".:smile-03:

А всё же есть какой "цимус" от такой линейки?

Не учитывая конечно потребления и затрат.

 А так конечно дурь.

BAA Master

BAA

Posted
Posted
1 hour ago, ДимДимыч said:

А всё же есть какой "цимус" от такой линейки?

"Красивое"?
