Трансформаторы Развязывающие.

ДимДимыч

By ДимДимыч
in Power supply

 Share

Recommended Posts

немой Proficient

немой

Posted
Posted
6 минут назад, ДимДимыч сказал:

Было у меня пару раз....как бы недовольств.

  Заказчик уверял что на Ш лучше звучит.

При П-образном как обмотки соединяли на 1-м стежне или 2-х ... как считали ...?

  • Replies 948
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

немой Proficient

немой

Posted
Posted
2 минуты назад, Ollleg сказал:

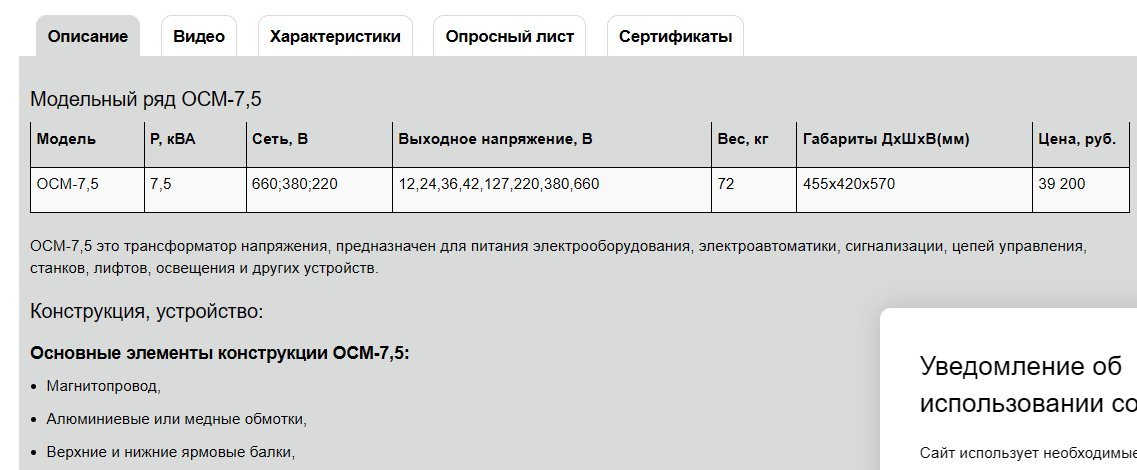

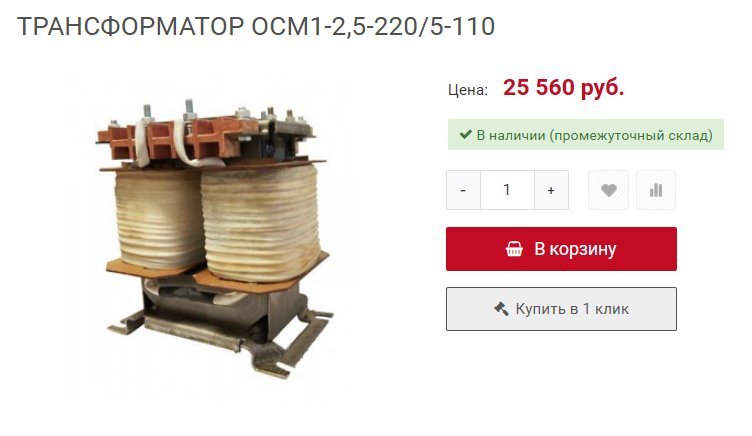

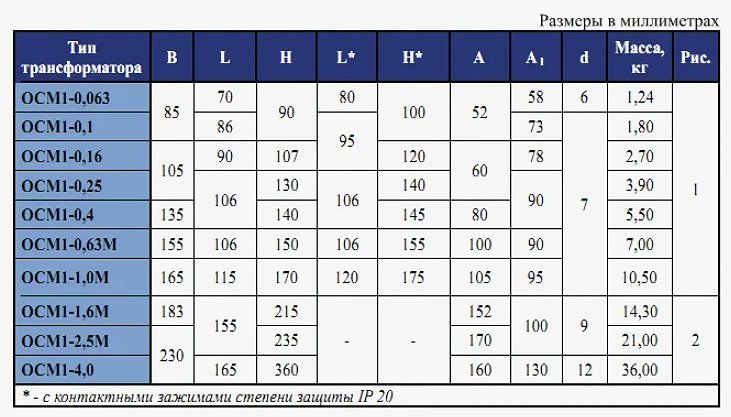

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

Это да , 350х6=2.1 квт , почти впритык.....:smile-61:

Так ни кто и не спорит ... транс то Дим Димыча с первой страницы...:smile-33:

немой Proficient

немой

Posted
Posted
1 минуту назад, ДимДимыч сказал:

Всё дело в 2-х обмотках.

Совершенно верно ... но конструкция на П-образном как бы автоматом убавляет меж обмоточную ёмкость при правильной комутации ...

Ollleg Mentor

Ollleg

Posted
Posted
6 минут назад, немой сказал:

Так ни кто и не спорит ... транс то Дим Димыча с первой страницы...:smile-33:

Это инфа была для Audioamator, он много спрашивал, видимо наматывать будет, ну вот ему для понимания габариты....:smile-61:

Столько вопросов задал, теперь просто обязан пройти путь "самурая" :smile-15:

немой Proficient

немой

Posted
Posted
1 минуту назад, Ollleg сказал:

Столько вопросов задал, теперь просто обязан пройти путь "самурая" :smile-15:

Если не будет Ёрничать ... то и поможем чем сможем ... как на грабли не наступить ....

Dalex Proficient

Dalex

Posted
Posted
1 час назад, Ollleg сказал:

Линеечку приложить бы, да в кг озвучить. Заодно мощность потребляемую аппаратурой и самого РТ обозначить. Тогда будет не просто картинка, а и смысловая нагрузка для мОЗга.:smile-11:

РТ-фильтр.  Вес=19кг, Pгаб=2кВт.

Снимаемая 1кВт,  индукция=0,6 Тл.

Ток х.х. = 40 мА.

Сопротивление сетевой 1,14 Ом, сопротивление вторичной 1,15 Ом.

Есть обмотка на 100В

Между обмотками медный экран

Ёмкость между обмотками 180пф при 1000гц.

РТ транс для нагрузки до 350вт.

Ollleg Mentor

Ollleg

Posted
Posted
14 часов назад, Audioamator сказал:

Уже и просто спросить нельзя :smile-36:

Тут все мУжи портала напряглись, отвечая на Ваши вопросы....:smile-72:

А они просто от праздности оказывается ?

Однако.:smile-69:



15 часов назад, немой сказал:

Если не будет Ёрничать ... то и поможем чем сможем ... как на грабли не наступить ....

Поздно. "Клиент" соскочил...

А я уж подумывал, что будет новая хорошая тема с примерами - "Как намотать РТ".

Не судьба, увы.:smile-61:

Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, Audioamator сказал:

. Ну, а других подходящих вариантов пока что нет.

:smile-03:

Ну конечно.....Как же.

Kroul Community Regular

Kroul

Posted
Posted
1 час назад, немой сказал:

Совершенно верно ... но конструкция на П-образном как бы автоматом убавляет меж обмоточную ёмкость при правильной комутации ...

А не наоборот, емкость увеличится, а индуктивность рассеяния уменьшится, если конечно не на разных катушках мотать обмотки, но так-то уж точно нельзя.

Ollleg Mentor

Ollleg

Posted
Posted
35 минут назад, Audioamator сказал:

Вы имеете ваиду инверторный стаб? Это другое и с вращающимися пропеллерами. У меня квартира и стоять это хозяйство будет не в котельной, а в жилой комнате

У Николая (наш админ) стоит в комнате и питает исключительно аудио, у меня тоже котельни нет, просто мощнее Штиль, соответственно моим запросам. Про пропеллеры уже писано, меняем их на комповые бесшумные и всё. Так что лишних "ля-ля" не нужно здесь выдумывать.:smile-11:

немой Proficient

немой

Posted
Posted
8 часов назад, Kroul сказал:

А не наоборот, емкость увеличится, а индуктивность рассеяния уменьшится, если конечно не на разных катушках мотать обмотки, но так-то уж точно нельзя.

Если с чем то не согласны ... докажите обратное ...:smile-33:

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
10 часов назад, Dalex сказал:

СД Рега Сатурн - 15Вт

Пред на двух 6ж43п (одна на канал) - 25 Вт

Два оконечника на 2А3 (моноблоки) - 100 Вт

Вертушка микра дд7 - 20 Вт

Корректор на 6с17к+6п14п - 40 Вт

Посчитал с запасом.

Личная убедительная просьба:

 Пригласи на прослушку пару любителей.

Пусть послушают с РТ и без него.

Потом дашь нам результат.

А так только болтология.



Kroul Community Regular

Kroul

Posted
Posted
2 часа назад, немой сказал:

Если с чем то не согласны ... докажите обратное ...:smile-33:

Не верите мне, вот фото из книги Расчет трансформаторов и дросселей малой мощности, И.И. Белопольский и др. С емкостями сами поищите, хотя это и так очевидно.



немой Proficient

немой

Posted
Posted
39 минут назад, Kroul сказал:

С емкостями сами поищите, хотя это и так очевидно.

Мене не надо искать ... это Вам надо найти ...



3 часа назад, немой сказал:

Если с чем то не согласны ... докажите обратное ..



msg-28279-000991000 1305131302.jpg



Kroul Community Regular

Kroul

Posted
Posted
3 минуты назад, немой сказал:

Мене не надо искать ... это Вам надо найти ...





msg-28279-000991000 1305131302.jpg



Это всё замечательно, но Белопольскому и себе я больше доверяю.

немой Proficient

немой

Posted
Posted
3 минуты назад, Kroul сказал:

Это всё замечательно, но Белопольскому и себе я больше доверяю.

Я рад за Вас ...но это всего лишь слова .... рекомендую почитать более серьёзную литературу по пром трансам и проектировании...:smile-33:

BAA Master

BAA

Posted
Posted
1 hour ago, ДимДимыч said:

Пусть послушают с РТ и без него.

Потом дашь нам результат.

А так только болтология

Всё, что не приборами или не двойной слепой на случайной выборке, когда проводящий тест тоже не знает - болтология. Хотя, у Макарова померяли КДП и всё, практически безэховая камера...
Даже краснодеревщик с художественным образованием понял что надо, а у технарей - то индукция, то вес, то габариты.

Еще раз, хоть кто-то напишите что есть хочется от "РТ", кроме как его наличия.

Кроме устранения постоянки (+!) и немного фильтрации(+).
P.S. И да, пульсации на 30к, примерно  13В пк-пк, что есть 4,6 действующего, никакого вреда не оказывают, как озорно заметили, фильтр питания съест. А вот синфазную составляющую не измеряли, хотя, при соответствующей топологии, её не будет, совсем.

Kroul Community Regular

Kroul

Posted
Posted
42 минуты назад, немой сказал:

Я рад за Вас ...но это всего лишь слова .... рекомендую почитать более серьёзную литературу по пром трансам и проектировании...:smile-33:

Спасибо за совет, но там будет тоже самое. Разбирайтесь с емкостями, а это мой совет.

немой Proficient

немой

Posted
Posted
16 минут назад, Kroul сказал:

Спасибо за совет, но там будет тоже самое. Разбирайтесь с емкостями, а это мой совет.

С Вами всё понятно ... Нет в вашей книге ни слова про межОбмоточные Ёмкости ...:smile-17: по этому решили технично слиться ....

Слив засчитан ... :smile-33:

Kroul Community Regular

Kroul

Posted
Posted
17 минут назад, немой сказал:

С Вами всё понятно ... Нет в вашей книге ни слова про межОбмоточные Ёмкости ...:smile-17: по этому решили технично слиться ....

Слив засчитан ... :smile-33:

Я не понимаю как можно не знать таких довольно простых вещей. Считайте как хотите.

немой Proficient

немой

Posted
Posted
24 минуты назад, немой сказал:

С Вами всё понятно ... Нет в вашей книге ни слова про межОбмоточные Ёмкости ...:smile-17: по этому решили технично слиться ....

Слив засчитан ... :smile-33:



5 минут назад, Kroul сказал:

Я не понимаю как можно не знать таких довольно простых вещей. Считайте как хотите.

Бггггг.... и зачем так упорствовать словами ....

Я Вам уже всЁ написал выше .... :smile-33:

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Если не будет конкретики, а нам будут просто рассказывать про волшебные свойства этих трансформаторов, тема уедет в гуманитарный раздел.
