32 минуты назад, ДимДимыч сказал:

  105 пойдёт ?

Вам не удасться соблюсти точно 105 при мощном развязывающем трансе . Транс будет нагружен только на часть своей мощности , и на холостом ходу он будет выдавать больше 105 .... В японских аппаратах - бывает греются трансы ( даже на холостом ходу ) . А в некоторых хороших вертушках - греются и транзисторы в стабилизаторах питания ( даже когда вращение диска не происходит ). Подавая больше 100 вольт - значит и на входе стабилизатора будет напруга больше . Вы увеличиваете нагрев ( а в вертушках практически замкнутый корпус с очень плохой вентиляцией ). В случае теплового пробоя транзистора в стабилизаторе - есть риск выхода из строя ОЧЕНЬ дефицитных микросхем привода . Некоторые серии таких микросхем можно добыть - только сняв их с аппарата-донора ....Вот для примера - плата привода от вертушки Виктор ( QL-Y5 ) . Транзисторы на радиаторе - уже через полчаса после включения  нагреваются  ядерно ( даже если диск вертушки не вращается  ) . Этот Виктор собран на ходовых микросхемах - за исключением одной самой большой . Но если она крякнет - можно забыть про  аппарат


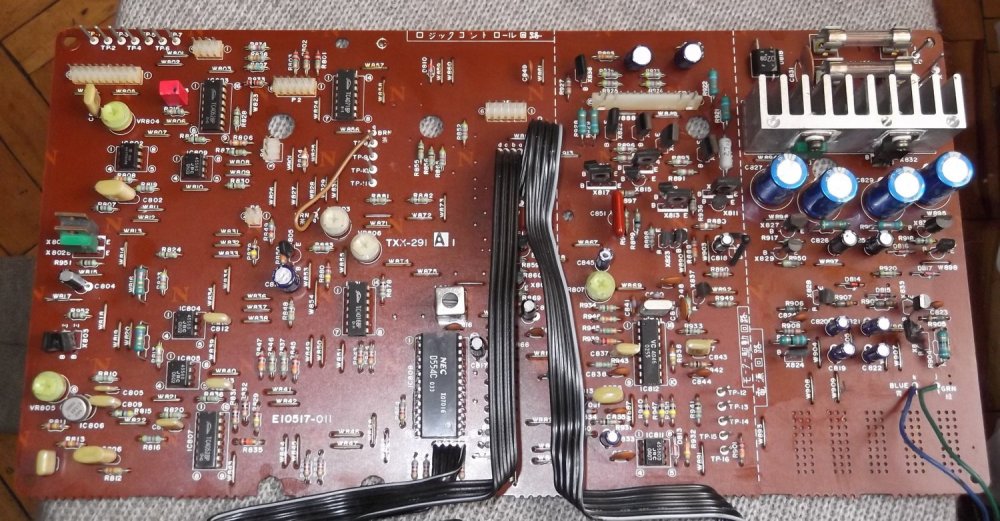

Posted
В 21.09.2022 в 16:59, ДимДимыч сказал:

Осталось у меня  изрядно большого железа Ш.

Ну не выбрасывать же его.

Перемерил всё, хватило на 3шт  РТ по 55 см*кв.

Габарит 2кВт.  Вес будет в районе  20...22кг 1шт.

  Короче изготовлю 3  классных РТ для аудиосистем с потребляемой мощность до 300...350 Вт.

   3 дня собрав всю волю в кулак пилил каркасы.   Сделал!   На фото также наживуленный  общий вид будущих трансов.

Все выводы контакты будут сверху.

   У меня есть вопрос:   стоит ли во вторичке делать отводы для импортной аппаратуры с их питанием?

    Например для источников сигнала.

И сколько вольтаж сделать?    100В япан или лучше 120В штатовские.

Вроде как 100В аппаратуры не так уж и велик выбор.

Посоветуйте как пользователи  мне определиться.

     Возможно один себе оставлю, другие 2шт продам.

Неспеша сделаю, как смогу купить нужный  провод.  Сумма изрядная нужна.





P1010005 (5).JPG

100 В обязательно - японские проигрыватели винила есть у многих (у меня точно). И да, я в очереди за РТ.

Posted
7 часов назад, vs music сказал:

Вам не удасться соблюсти точно 105 при мощном развязывающем трансе . Транс будет нагружен только на часть своей мощности , и на холостом ходу он будет выдавать больше 105 .... В японских аппаратах - бывает греются трансы ( даже на холостом ходу ) . А в некоторых хороших вертушках - греются и транзисторы в стабилизаторах питания ( даже когда вращение диска не происходит ). Подавая больше 100 вольт - значит и на входе стабилизатора будет напруга больше . Вы увеличиваете нагрев ( а в вертушках практически замкнутый корпус с очень плохой вентиляцией ). В случае теплового пробоя транзистора в стабилизаторе - есть риск выхода из строя ОЧЕНЬ дефицитных микросхем привода . Некоторые серии таких микросхем можно добыть - только сняв их с аппарата-донора ....Вот для примера - плата привода от вертушки Виктор ( QL-Y5 ) . Транзисторы на радиаторе - уже через полчаса после включения  нагреваются  ядерно ( даже если диск вертушки не вращается  ) . Этот Виктор собран на ходовых микросхемах - за исключением одной самой большой . Но если она крякнет - можно забыть про  аппарат


Кстати, что интересно. Питание подобного ДД от регенератора - заметно улучшило звук системы. Хотя, казалось бы - всё внутри через стабилизаторы, и такие горячие...

  • Like (+1) 1
  • 1 month later...
Posted

 Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.

   Общие параметры такие:

Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм.

Снимаемая = 940Вт, индукция 0,64 Тл.

Ток х.х  = 44мА   при напряжении 230В.

  Сделал и отводы на 100В ! ( спасибо всем кто принял участие советом...)

Напряжения без нагрузки на вторичке 235В и 102В.

Сопротивление сетевой обмотки  1,07 Ом;   сопротивление вторичной также 1,07 Ом.

Между обмотками экран (медная лента).

   Ёмкость между обмотками 225пф.    Транс тихий.  Можно смело ставить в аудио стойку.

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

Разводка транса в корпусе можно пайкой или винтовыми зажимами.


P1010007 (2).JPG





  • Like (+1) 10
Posted

Дима, а стандартно можно переключить - первичка нач и конец и вторичка нач и конец ? Судя по схеме, у тебя начала  обмоток в ноль, а по краям концы.  Выходит нечто среднее при желании правильно сфазировать.....Это на звуке непременно отразиться.

Posted

Это нужно мотать стандартно и ничего хорошего это не даст.

 А так намотка аля ТС-180.

Можно  сказать что у транса при такой намотке нет "фазы и нуля".

По этой причине если менять подключение к сети ( переворачивать вилку в розетку) разницу в звуке уловить невозможно.

 Я именно разницу не слышу, но был один отзыв-вопрос от одного клиента....типа его ребёнок разницу услышал.

Этот товарищ  использовал своего малолетнего сына в качестве эксперта звука.

Posted
В 25.10.2022 в 19:08, johnson1496 сказал:

Напомните, что дает 0 посредине, кроме полной симметрии?



Balanced AC Power.jpg

  • Thanks (+1) 2
Posted
39 минут назад, johnson1496 сказал:

Т.е. в этом случае нужно иметь "земляную" землю.

в этом случае нужно иметь проводку с землёй в розетке - трёхконтактную, в некоторых новостройках вроде так делают.

А вот при российском стандартном  2х - фаза и ноль (при этом ноль зачастую прямо на щиток заземлён) как быть?

Posted

Никогда не пробовали медицинские источники использовать, которые развязанные?

Posted
36 минут назад, BAA сказал:

Никогда не пробовали медицинские источники использовать, которые развязанные?

Если бы пробовал, наверное и вопрос не задал бы.....

Posted

Помех идет знатно, относительно земли. Там самое главное, что при замыкании любого провода на "пациента" пути протекания тока нет.

Posted
18 минут назад, BAA сказал:

Помех идет знатно, относительно земли. Там самое главное, что при замыкании любого провода на "пациента" пути протекания тока нет.

А можно пояснить, если пациента рядом нет, куда ноль прикручивать? Далее у нас идёт аппарат с обычным трансом, скажем, броневым - если на его корпус посадить ноль, то в отличие от пациента, скорее фатальный исход обеспечен.




Posted
16 минут назад, ДимДимыч сказал:

Никуда.

Кратко и ясно. Ноль показывает симметричность обмоток , подключать его никуда не следует.

Дима, спасибо!

Posted

Симметричность и без нуля понятна, хотя с ним понятнее.:smile-50:

Ноль для возможности балансного питания.

 С нашей старой сетью фаза-ноль никуда не включать.
