В 26.06.2022 в 23:35, Agats сказал:

Надо делать один зимний вариант, второй летний вариант усилителей ;)

Улдыс, а если для лета, как нибудь отсечь излишки печки?, в плане задействовать не весь комплект?

Posted

Интересно то, что катодные обмотки получаются, по расчетам, не более 430 витков.  Если брать за основу КО, то как раз выходит амплитуда входного сигнала. А ток, и диаметр провода, идет в нагрузку, зависящую от количества ламп.

Posted
23 часа назад, Meshochnik сказал:

Улдыс, а если для лета, как нибудь отсечь излишки печки?, в плане задействовать не весь комплект?

отсекать можно горячий 5ц8с переходить на диоды, 6с33с менять на 6528 или 6п45(42)с....и акустика чем чувствительней, тем менее горячий отл сделать можно. Я занизил рабочую точку, т.е. ток занизил в выходном каскаде, потому что мах 4.5 ватта мне не надо на 6528 лампе. А переключать рабочую точку тумблером зима - лето, я не думал, скорее так нельзя, потому что придётся подстраивать весь ОТЛ... Я думаю заранее надо делать сразу летний вариант, а не выдумывать очень горячий большой отл чтоб там что то переключать на лето. Не вижу смысла в усилителе больше 2-3 ватт. А на 2-3 ватта можно сделать компактный не горячий ОТЛ

Posted
В 26.06.2022 в 23:19, Анатолий Константинович сказал:

Может сразу такой?IMG_20220626_231759.thumb.jpg.d8092ee5c350f1eafdc04f5c8e9d92db.jpg

какая крутая винтажная штучка, хочу жутко такую и к нему предназначенный приемник...



Posted

Подскажет кто один момент?
По схеме первого поста, анологично у "Шефа", входная лампа является каскадом усиления и ФИ.
Никак не получается этот каскад. Во вором плече (вторая половина лампы) нет ничего.
Схема собрана один-в-один. на лампе 6н1п.
 В анодах по 47 к., Отрицательное напряжение регулируется  - 0...--54 В.
Как не изменял резистор в катодах под "*", так и не получил ничего в аноде второй половинки.
В первой - все прекрасно - 30 вольт амплитуды. Лампа точно рабочая. Как и пара десятков их.
Решил пока сделать на двух лампах, на входе - 6ж11п и ФИ с разд. нагр. - 6н6п.
Тогда все прекрасно!

Posted
11 минут назад, RedStar сказал:

Никак не получается этот каскад.

Это ФИ с катодной связью который? Значит где-то ошибка. Точно всё по схеме? Сетка второго триода на земле? Если "половинки" ламп близкие, то напряжения на их анодах тоже будут близкими.



Posted

Именно ФИ с катодной связью, как в первом посте темы.
Ошибка исключена. Расписать, какие напряжения на электродах, уже не могу. Разобрал.

Posted
5 минут назад, Stan Marsh сказал:

Сетка второго триода на земле?

И на землю вешал, и через конденс., и через 12 к., и через 200 к. Толку было - ноль.
В обычном, эта лампа, резистивном включении - нормально- 32 вольт амплитуды.

Posted
6 минут назад, RedStar сказал:

Ошибка исключена.

Чудес не бывает. Значит ошибка была. Хоть это и невероятно: всего три детали: два анодных и один катодный резистор. И тем не менее.

Posted
5 минут назад, Stan Marsh сказал:

Чудес не бывает.

Именно. Смущает то, что в катодах было по -24 вольт, как помню.

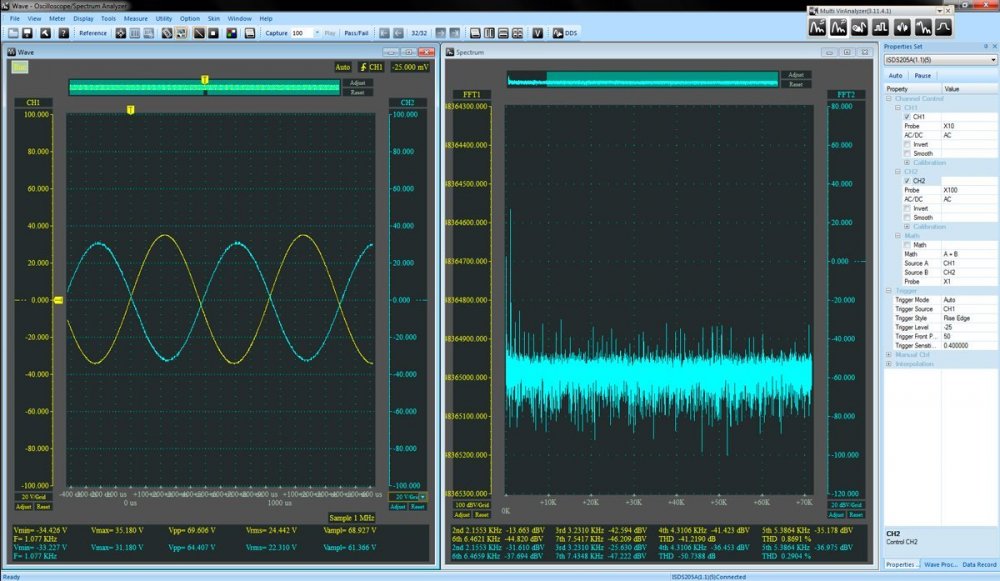

Вот классически на 6ж11п и 6н6п, что и требовалось. Надо еще подстроить баланс плеч:

Posted
23 минуты назад, RedStar сказал:

Смущает то, что в катодах было по -24 вольт, как помню.

Возможно это был возбуд. Надо антипаразитники в сетки ставить, потом мерить.

Posted

Макетка:


Катодный трансформатор, пока один, уже готов к макетированию:


Макетка для 8 ламп на выход и две на вход:


Posted
10 минут назад, Stan Marsh сказал:

Надо антипаразитники в сетки ставить, потом мерить.

Стоят. А толку?

Posted
Только что, RedStar сказал:

А толку?

Нарисуйте от руки схему ФИсКС такой, какой вы её делали, посмотрим.

Posted

Зачем рисовать? Точно так же, как в первом посте, с таким же сопротивлением в 22к., анодные по 47 к.
Напряжение, после диода MUR1100 = - 54 вольта с дальнейшей регулировкой делителем на подстроечнике.
Только лампа 6н1п.

Posted
2 часа назад, RedStar сказал:

Смущает то, что в катодах было по -24 вольт, как помню.

Если сетки на общем, то на катодах д. б. плюс 1,5-2,5 В (по-прежнему нет эффекта от чтения учебников...)

  • Hmm... (-1) 1
Posted
14 минут назад, alss сказал:

на катодах

Да, и измеряется это напряжение относительно земли. (Это я на всякий случай.) Именно плюс!

Posted
46 минут назад, alss сказал:

по-прежнему нет эффекта от чтения учебников...

Кто бы говорил....

Posted
2 минуты назад, Карта сказал:

42е кончились, наверно.

В основном остались 45-е, с распиновкой а-ля 42-е. Настоящие 42-е были раскуплены чрезмерно впечатлительными субъектами.

Posted
В 07.06.2022 в 20:03, Agats сказал:

есть советские винтажные трансформаторы, которые можно разобрать

Спаси И Сохрани

>> намотать хороший трансформатор, а тем более РР это сложно

- элементарнее НЕКУДА - торы-диффы, по 3 обмотки. Но надо пилить. Кстати, пришла одна мысль вчера...

Ну пусть тут будет, о километрах провода и 23х секциях:


Синус 2Гц (фаза!), 140 граммов провода, ДВЕ обмотки всего, до 100 кГц примерно тянет.

Транс 410 граммов.

Нано-железо, тор, конечно. 123Гн на 100Гц. 1 (Одна) тысяча витков.

$17 - сердечник, провод тогда считался по 1000, = 140 руб.

Posted
1 hour ago, Карта said:

Нано-железо, тор, конечно. 123Гн на 100Гц. 1 (Одна) тысяча витков.

У меня таблицы только на амет и гаммамет, но при ~ 270 г на сердечник каково сечение? 2 см кв?
