Recommended Posts

  • 3 years later...
Posted

Приветствую.

Не соображу как, к этой схеме из топика, прикрутить ООС. Пусть даже с добавлением ещё одного усилительного каскада.

Posted
47 минут назад, Stan Marsh сказал:

С нагрузки в сетку лампы первого каскада.

Не могу понять. Там на выходе два катодных повторителя, между ними динамик.

Получается что с левой лампы по схеме, с её катода, заводим ООС в сетку левой половинки лампы ФИ? Так?

Или с двух катодов и на обе сетки?

Или можно типа параллельной ОС, типа с двух катодов и на два анода..

Это всё в виде рассуждения

Если можно. То нарисуйте пожалуйста

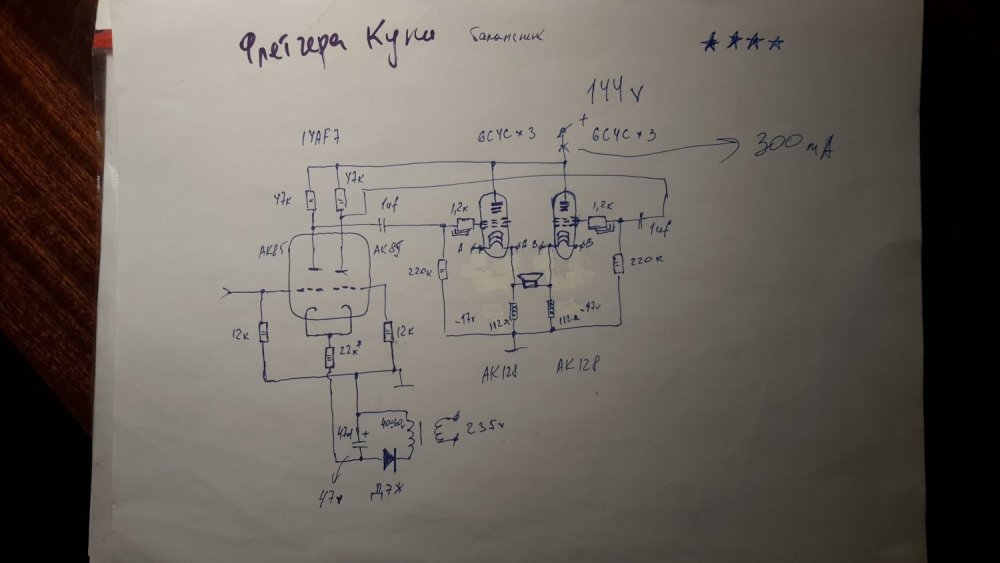

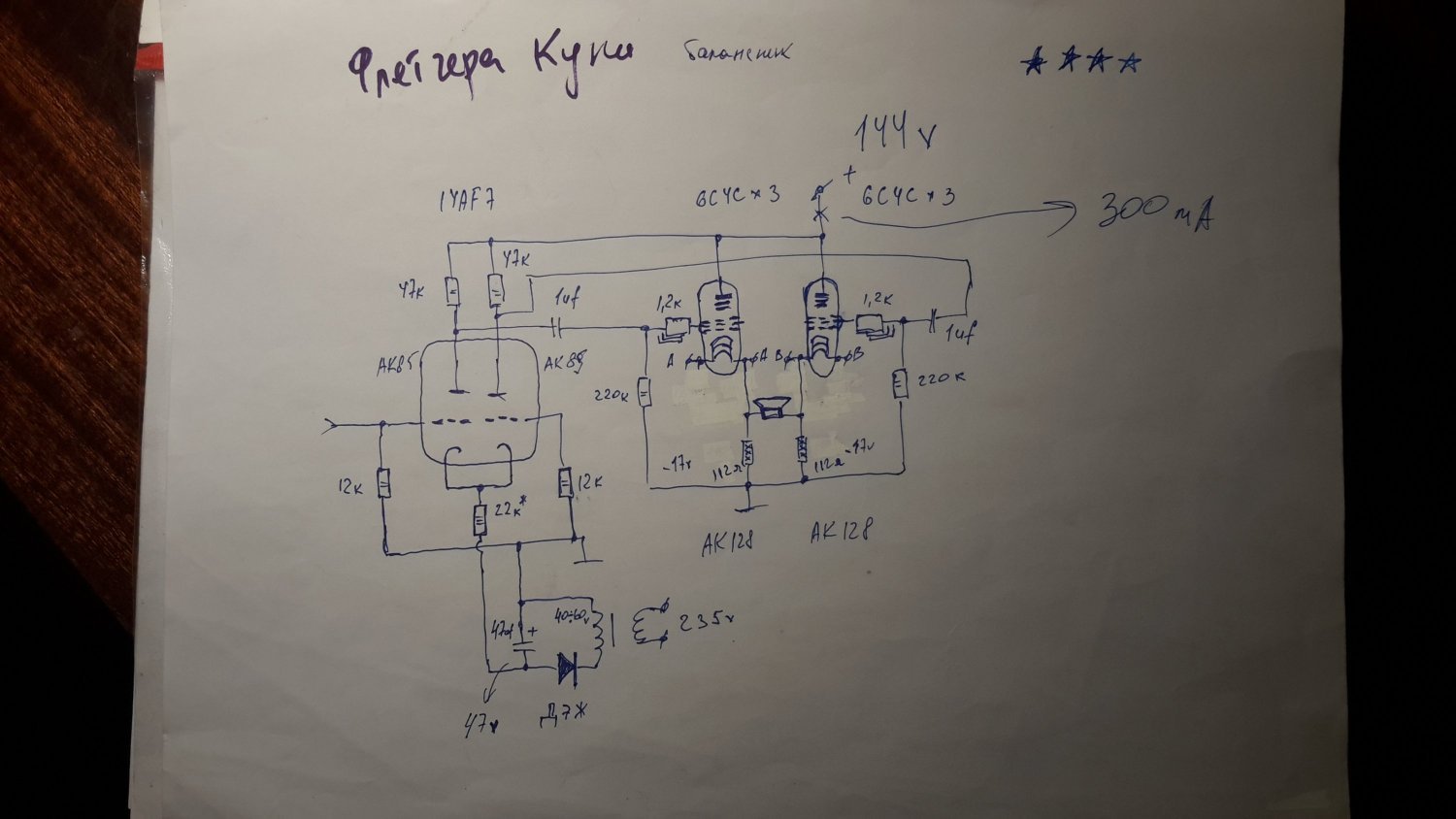

20220605_125535.jpg.2b1e0557da130c491f17a3381169ea1f (2).jpg


  • 2 months later...
Posted
В 05.06.2022 в 20:17, Agats сказал:

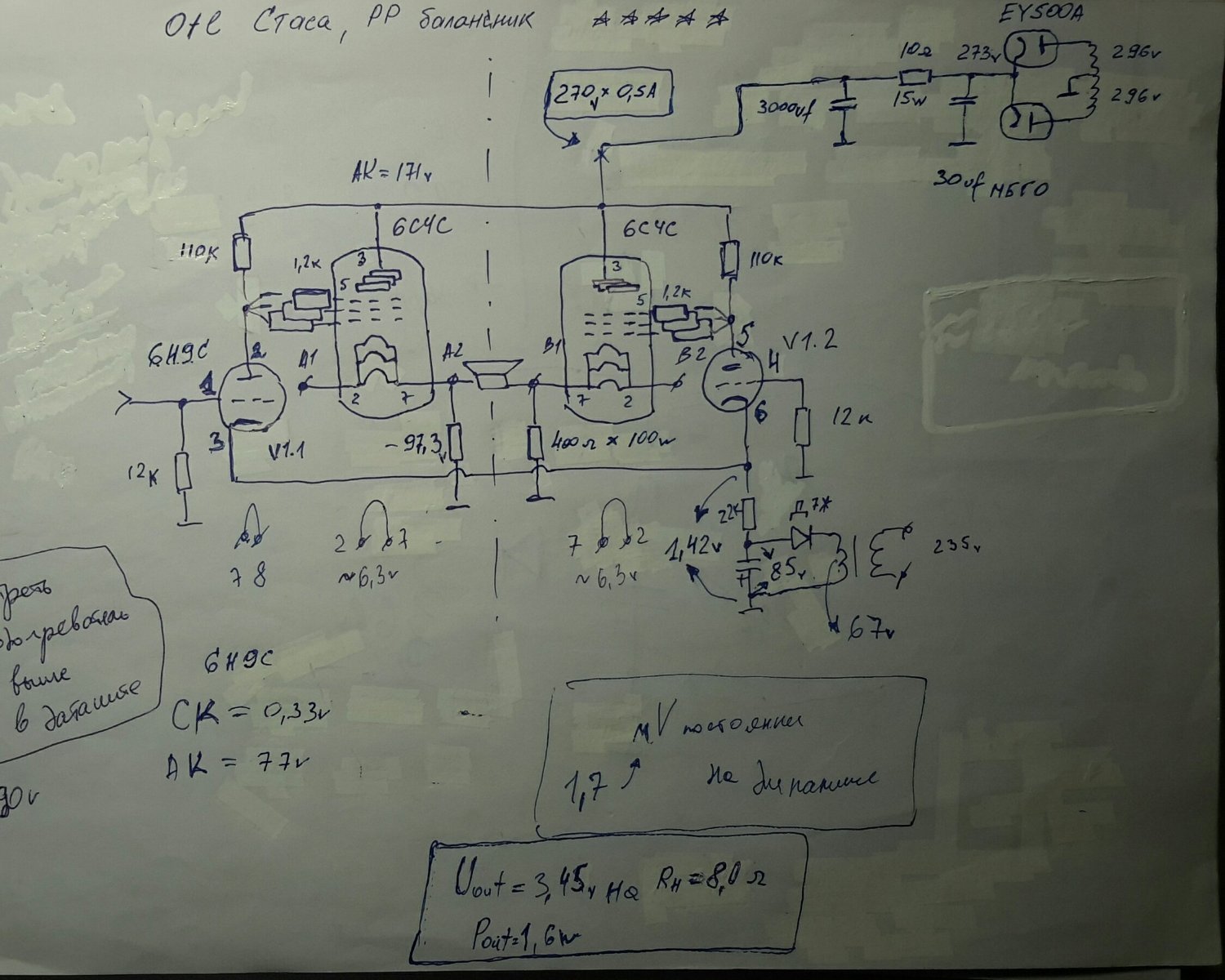

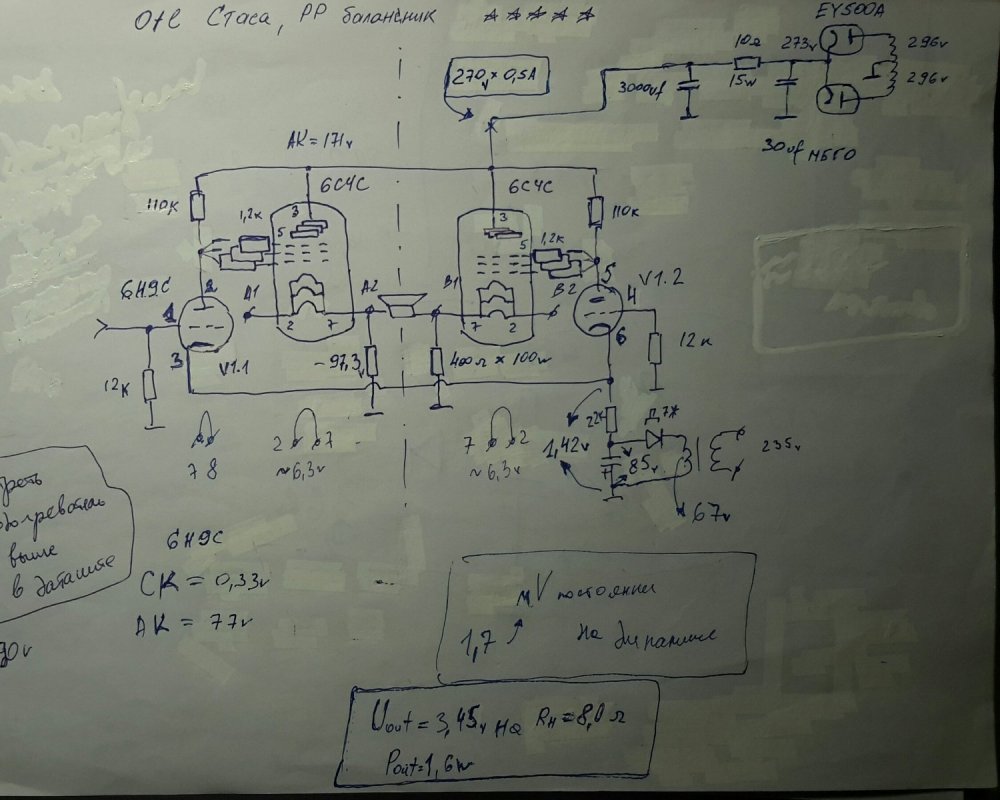

И так, сама схема истинно истинного лампового усилителя


Здравствуйте,
Будет ли работать эта схема на 6С33С вместо 6С4С?

Можно ли прикинуть выходную мощность и номиналы/напряжения для нагрузки 27 Ом?

Posted
2 часа назад, Krendel сказал:

Здравствуйте,
Будет ли работать эта схема на 6С33С вместо 6С4С?

Можно ли прикинуть выходную мощность и номиналы/напряжения для нагрузки 27 Ом?

Возможно основная часть коллег со мной не согласятся, но на мой взгляд, в таких схемах, кажущихс простыми, нужно уделить внимание балансировке плеч, чтоб исключить протекание постоянного тока через акустическую систему... А это уже задача делающая схему очень непростой...

Но это сугубо мое мнение...

Posted
25 минут назад, Климентий сказал:

Возможно основная часть коллег со мной не согласятся, но на мой взгляд, в таких схемах, кажущихс простыми, нужно уделить внимание балансировке плеч, чтоб исключить протекание постоянного тока через акустическую систему... А это уже задача делающая схему очень непростой...

Но это сугубо мое мнение...

Не спорю, и наверняка обязательно нужно. Но вопрос не об этом был.

Posted
6 часов назад, Krendel сказал:


Будет ли работать эта схема на 6С33С вместо 6С4С?

Можно ли прикинуть выходную мощность и номиналы/напряжения для нагрузки 27 Ом?

Да, разумеется. Один из первых моих OTL был по схеме КП на 6С33С, и было это лет тридцать назад. Можно попробовать так: источник анодного питания 6С33С +105...+110, катодные резисторы по 27 Ом. При этом ток покоя в районе 0,55А.



  • Thanks (+1) 1
Posted
1 час назад, Stan Marsh сказал:

источник анодного питания 6С33С +105...+110, катодные резисторы по 27 Ом. При этом ток покоя в районе 0,55А.

Спасибо!

Какую мощность на нагрузке 27 Ом можно ожидать?

Posted
4 минуты назад, Krendel сказал:



Какую мощность на нагрузке 27 Ом можно ожидать?

Думаю, ватта на четыре можно рассчитывать.

  • Like (+1) 1
  • Thanks (+1) 1
Posted
44 минуты назад, Stan Marsh сказал:

Думаю, ватта на четыре можно рассчитывать

Есть ли какая-то методика проектирования/расчета таких схем, или все на опыт/слух?

Posted

В принципе это двухтактный катодный повторитель. Выходное сопротивление плеча в районе 25 Ом. Ток покоя надо выбирать максимальным, то есть напряжение катод-анод не более 100 В. Можно было бы загнать схему в симулятор, хотя бы выходной каскад, но тут я пас.

  • Like (+1) 1
Posted
54 минуты назад, Stan Marsh сказал:

Можно было бы загнать схему в симулятор, хотя бы выходной каскад, но тут я пас

Можно ли в динамике (на максимальном уровне звукового сигнала)  "вылезать вверх-вправо" за линию "60 Вт на аноде" для 6С33С? На колько я понимаю, эти 60 Вт на аноде определены для постоянного тока, а если при переменном токе среднеквадратичная мощность на аноде не вылезает за предельные 60 Вт, то все нормально, и амплитуда анодного тока может быть гораздо бльше 600 мА (постоянного тока)?

Posted
В 07.07.2026 в 04:28, Krendel сказал:

Здравствуйте,
Будет ли работать эта схема на 6С33С вместо 6С4С?

Можно ли прикинуть выходную мощность и номиналы/напряжения для нагрузки 27 Ом?

Если вы заметили, то на этой схеме стоит 5 звездочек благодаря 6с4с! Она божественна, но надо много их :)

ПС 33ья в ОТЛ куда благородней и намного душевней звучит чем в трансформаторных схемах как трактор, стыдно даже подумать после того как услашал в ОТЛ 33ью ставить ее в трансформаторную схему, сорри, отвлёкся
