Выходные прямонакалы, 2А3, 300В AL1 и другие

S.Laptev · March 24

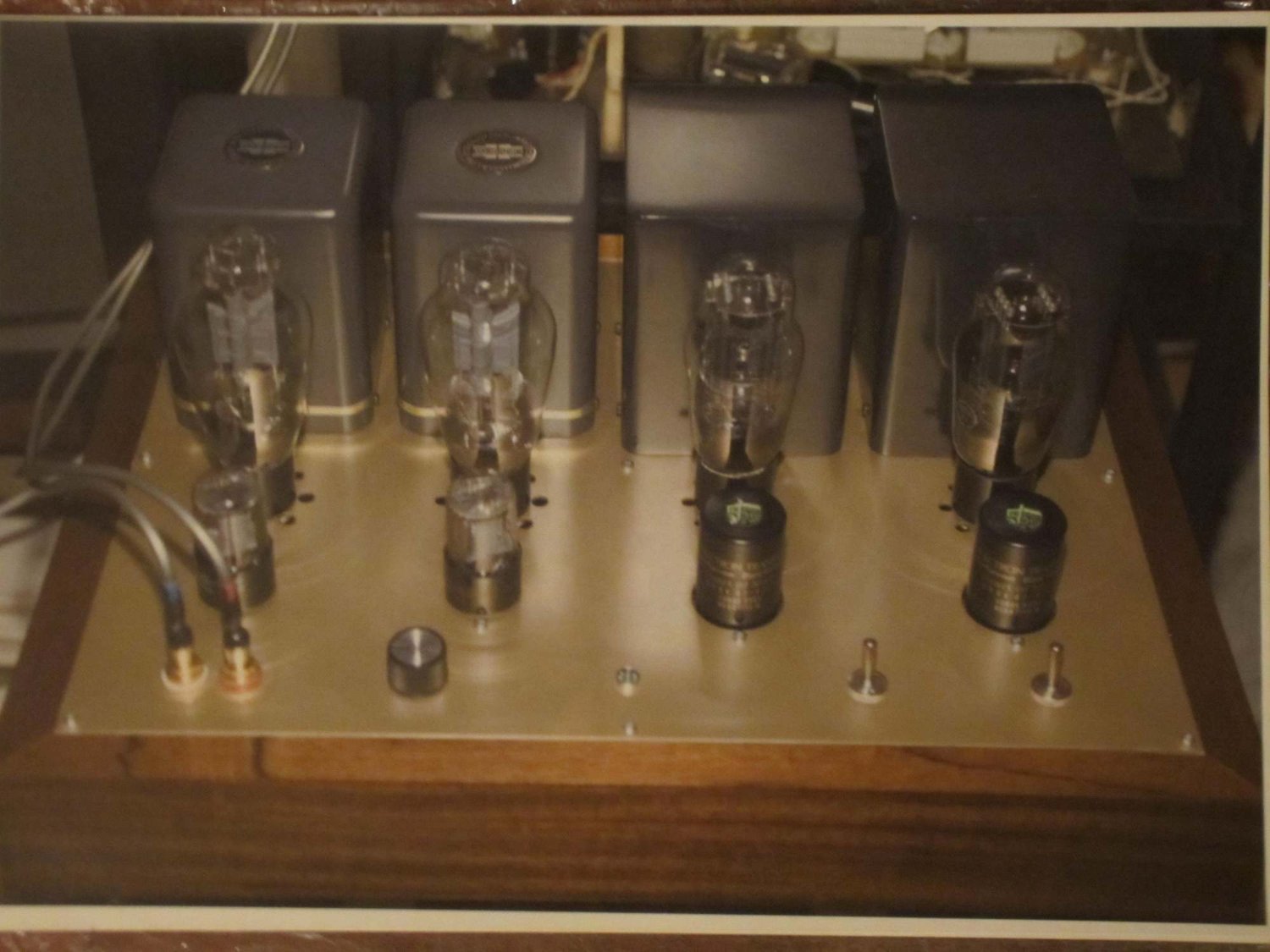

Стойка Аполло от хай-фай дизигн из первых в городе, из 90х, на три полки, до сих пор в строю, вход сверху :smile-03:

Normann · March 25

В 22.03.2026 в 19:32, S.Laptev сказал:

Удобно, практично, рядом РГ и входная цепь. Полно фабричных усилителей, где входы на лицевой панели, иногда под крышкой.

Я тоже всегда располагаю входы максимально близко к вх. лампам, но на верхней панели, что не принципиально.

maximka · March 25

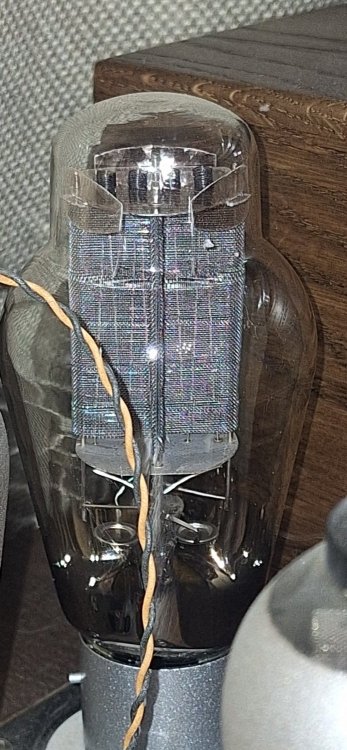

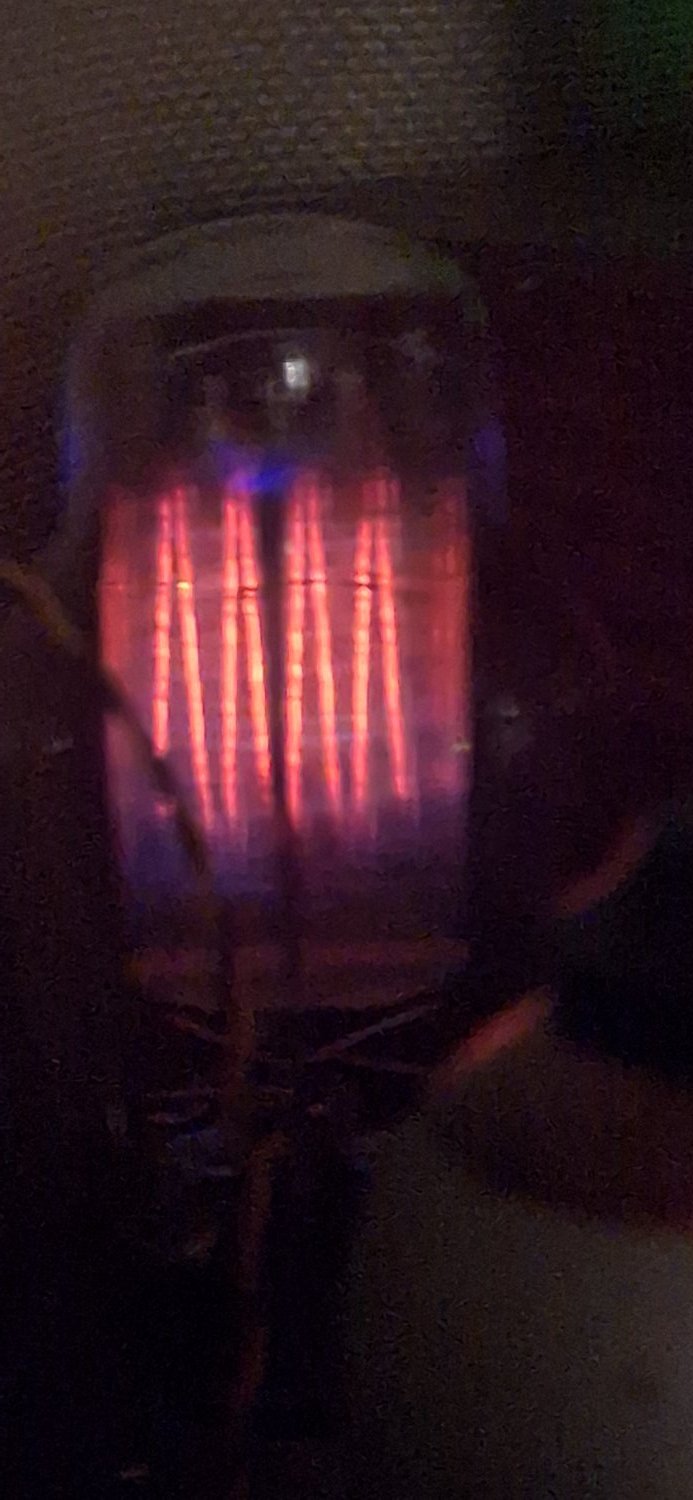

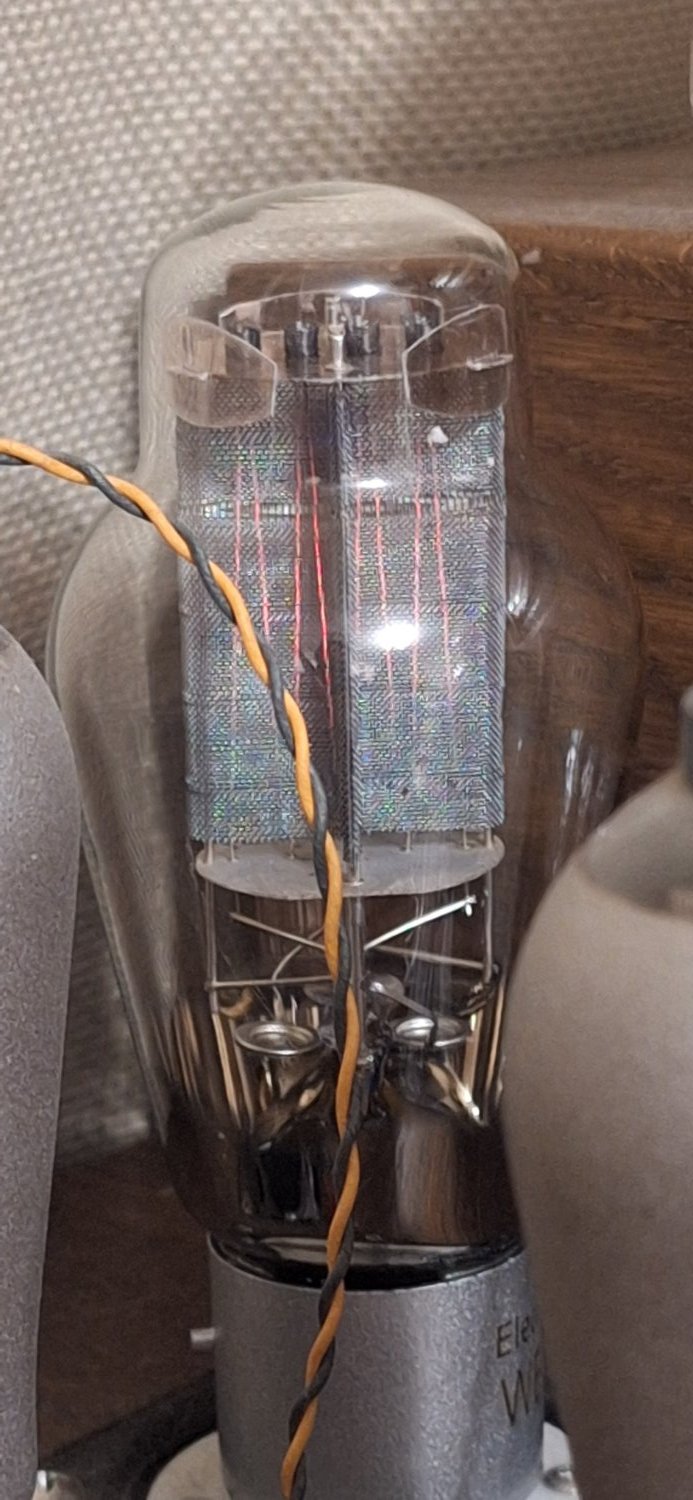

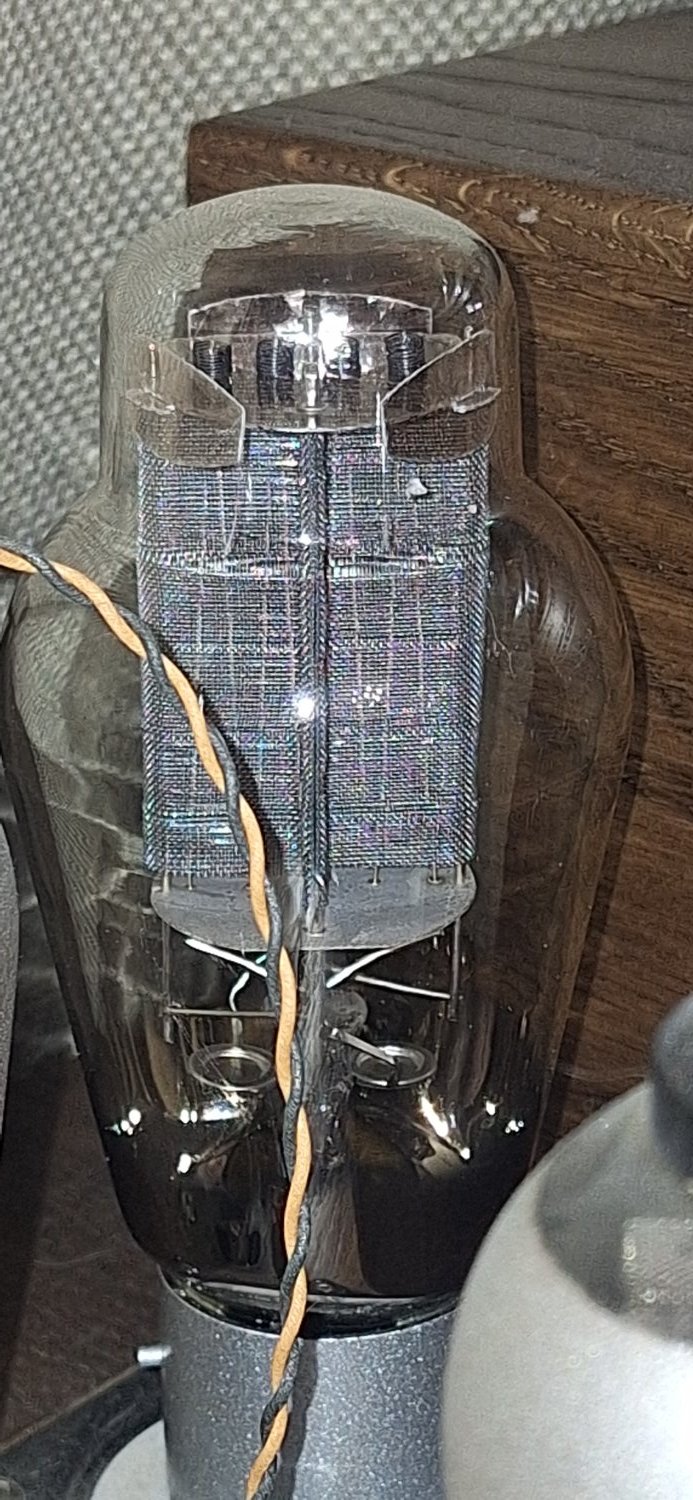

Китайские 2A3, чисто плетеный анод, по звуку что сказу, из новодельных не хуже ламп ценов за 100тр и не китай.

Константин · March 27

В 25.03.2026 в 23:18, maximka сказал:

Китайские 2A3, чисто плетеный анод, по звуку что сказу, из новодельных не хуже ламп ценов за 100тр и не китай.

А что за бренд?

Buran81 · March 27

2 часа назад, Константин сказал:

А что за бренд?

Присоединяюсь к вопросу :smile-10: .

Кстати ещё вопрос.Как эти новые китайские модели 2А3 , выше 300вольт держат, или лучше выше 300 не подниматься?

Buran81 · March 27

Не эта?

maximka · March 28

14 часов назад, Константин сказал:

А что за бренд?

Jinyin ( JYL)

maximka · March 28

12 часов назад, Buran81 сказал:

Не эта?

Она

Евлампий 2 · March 28

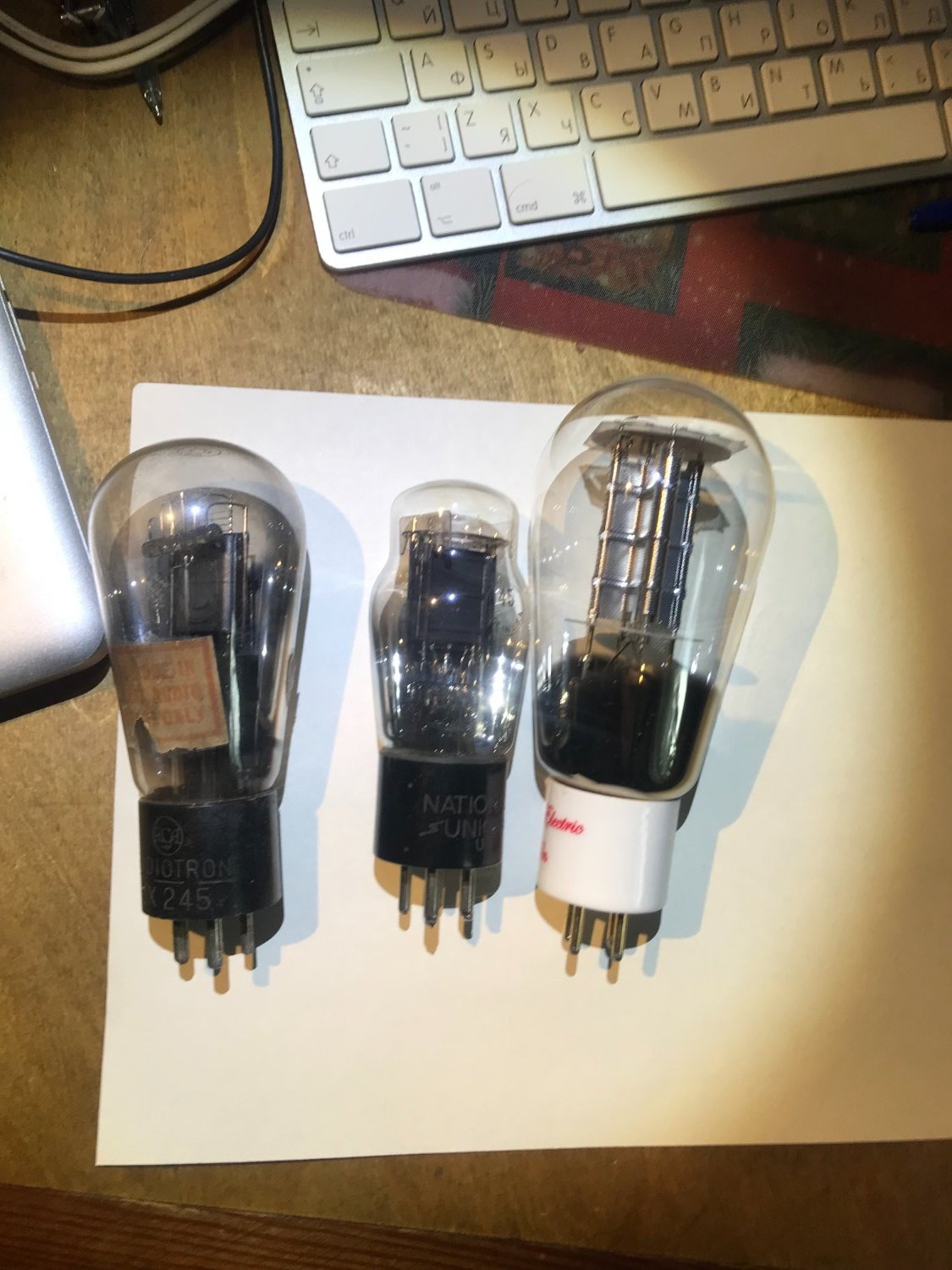

История с 45 развивалась похожим образом - лампа культовая, обойти вниманием не могли. На картинке ранняя, посередке ближе к 40-м, а справа Китай 45/n. Ее анод на фото кажется сплошным, но на самом деле это то ли плетение, то ли очень густая перфорация - как прищуриться. Изделие София Электрик, в точности то же что и TJ Full Musuc. Электрические параметры совпадают с классикой, разве что на аноде до 12 Вт, а линейность пожалуй даже повыше. Звуки воспроизводит задорно, отслушивать что-то - самое оно, вполне аудиофильская вещь. Однако меломанить сподручнее на той что слева.

S.Laptev · March 28

18 часов назад, Buran81 сказал:

Не эта?

Сразу смущают буквы WE, к Вестерн электрик (WE), 2А3 не имеет никакого отношения, так как была разработана RCA.

maximka · March 28

1 час назад, Евлампий 2 сказал:

История с 45 развивалась похожим образом - лампа культовая, обойти вниманием не могли. На картинке ранняя, посередке ближе к 40-м, а справа Китай 45/n. Ее анод на фото кажется сплошным, но на самом деле это то ли плетение, то ли очень густая перфорация - как прищуриться. Изделие София Электрик, в точности то же что и TJ Full Musuc. Электрические параметры совпадают с классикой, разве что на аноде до 12 Вт, а линейность пожалуй даже повыше. Звуки воспроизводит задорно, отслушивать что-то - самое оно, вполне аудиофильская вещь. Однако меломанить сподручнее на той что слева.

tj хорошие лампы, 45 у них в двух исполнениях есть, цельный анод и перфорированный эта 45/n

ЕW2FJ · April 2

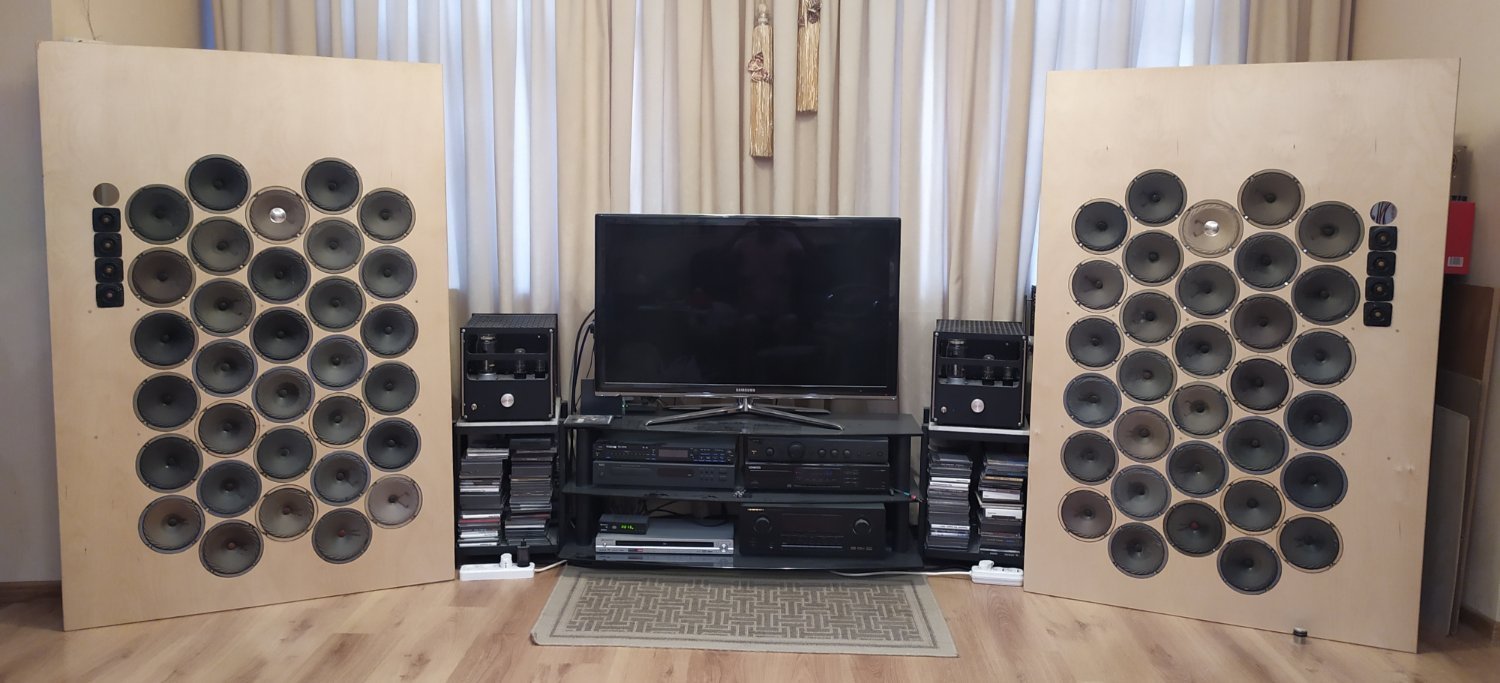

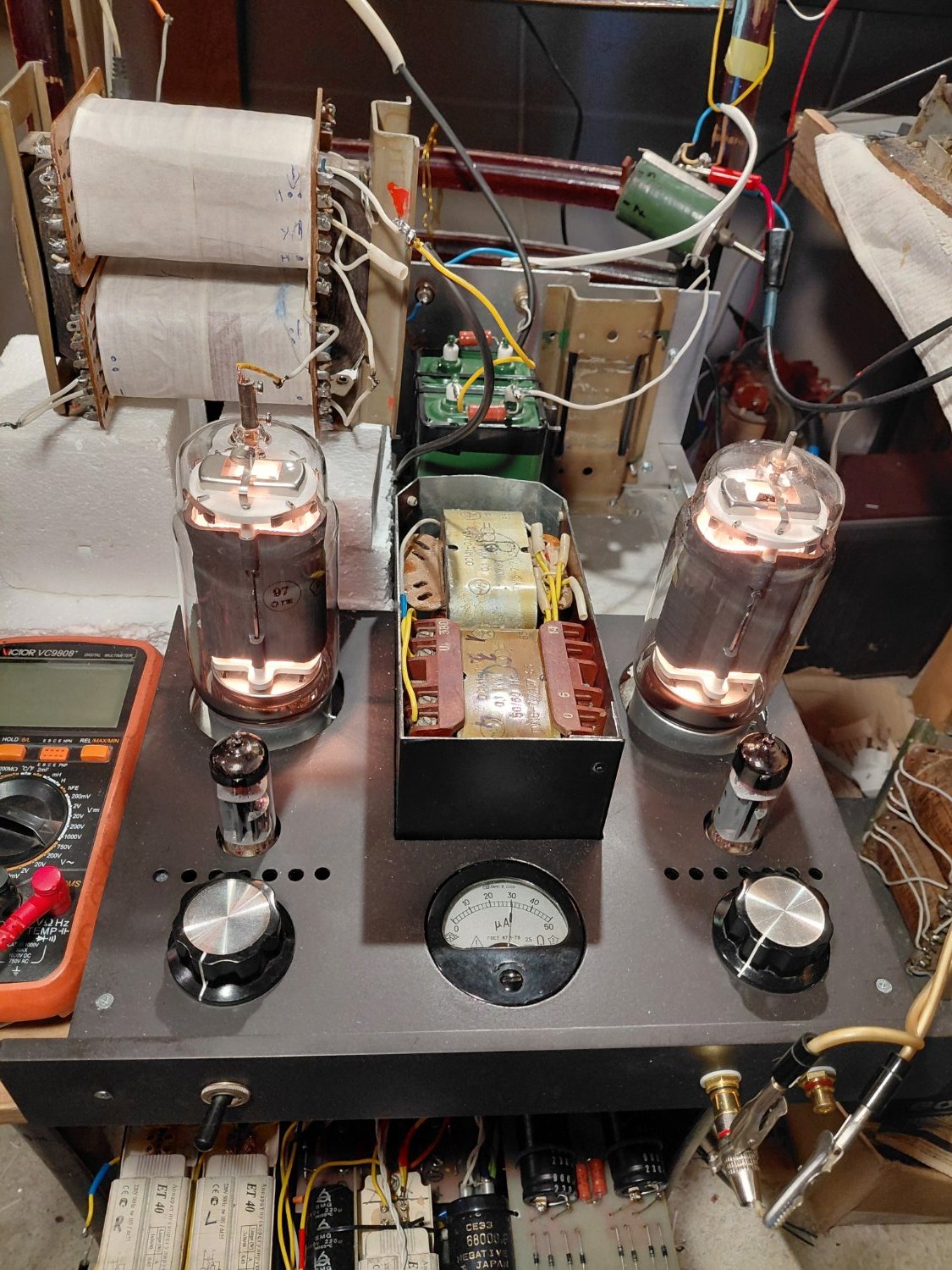

Намотал один ТВЗ для своего SE на ГК-71, подключил, измерил, получил хороший результат. Ua=1200вольт, Uc2=600вольт, Ia=0,1 A, Рвых. =28ватт( 16вольт) на нагрузке 9 Ом, моя акустика ГИ = 9 Ом. АЧХ : 30Гц. - 25000Гц. по -3дБ., 100Гц. - 19000Гц. - почти ,,полка,, . Фона нет. За пару дней намотаю второй.

KSM74 · April 6

В 02.04.2026 в 23:01, ЕW2FJ сказал:

акустика ГИ = 9 Ом. АЧХ : 30Гц. - 25000Гц. по -3дБ., 100Гц. - 19000Гц. - почти ,,полка,,

Уж больно сказочно выглядит сие, можно реальных измерений результаты узреть?

Buran81 · April 6

6 часов назад, KSM74 сказал:

Уж больно сказочно выглядит сие, можно реальных измерений результаты узреть?

А почему сказочно?

KSM74 · April 6

12 минут назад, Buran81 сказал:

А почему сказочно?

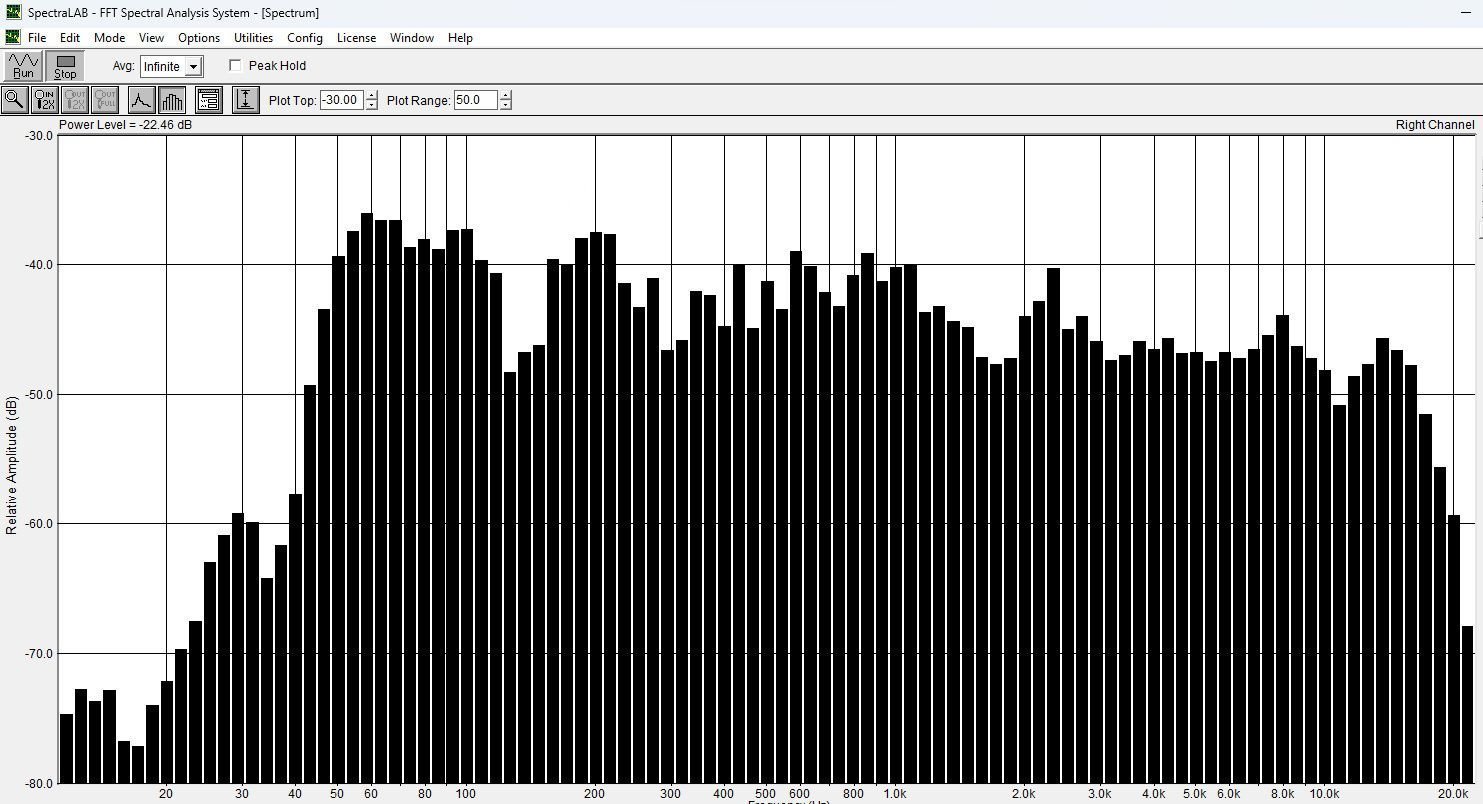

Не коррелирует с этим -

Ollleg · April 6

23 минуты назад, KSM74 сказал:

Не коррелирует с этим -

А почему с этим должна быть какая то взаимосвязь? Акустика - это одно, а усилитель - другое. У того и другого свои параметры.

В 02.04.2026 в 23:01, ЕW2FJ сказал:

Намотал один ТВЗ для своего SE на ГК-71, подключил, измерил, получил хороший результат. Ua=1200вольт, Uc2=600вольт, Ia=0,1 A, Рвых. =28ватт( 16вольт) на нагрузке 9 Ом, моя акустика ГИ = 9 Ом. АЧХ : 30Гц. - 25000Гц. по -3дБ., 100Гц. - 19000Гц. - почти ,,полка,, . Фона нет. За пару дней намотаю второй.

Я как понял, акустика поминается вне контекста об самих результатах измерения усилителя. Ти по акустика у меня такая , а усилитель выдаёт вот такие характеристики, то бишь для моей акустики за глаза хватит.

Или я чего не так понял? Пусть автор пояснит.

ЕW2FJ · April 6

25 минут назад, Ollleg сказал:

Или я чего не так понял? Пусть автор пояснит.

Думаю, что вопрос не ко мне. Я написал именно про свой проект - SE на ГК-71.

KSM74 · April 6

Прошу прощения, интерпретировал написанное не верно. Повествование, думал, об акустике, а об усилителе оно.

ЕW2FJ · April 6

9 часов назад, KSM74 сказал:

Уж больно сказочно выглядит сие, можно реальных измерений результаты узреть?

34 минуты назад, KSM74 сказал:

Прошу прощения, интерпретировал написанное не верно. Повествование, думал, об акустике, а об усилителе оно.

Не даёт покоя моя акустика ?

Сие, узреть, интерпретировал, повествование - хорошие слова.

Для того, чтобы я знал с кем беседую - покажите, пожалуйста, результаты своего творчества, - ламповый УНЧ и АС собственного изготовления.

ЕW2FJ · April 6

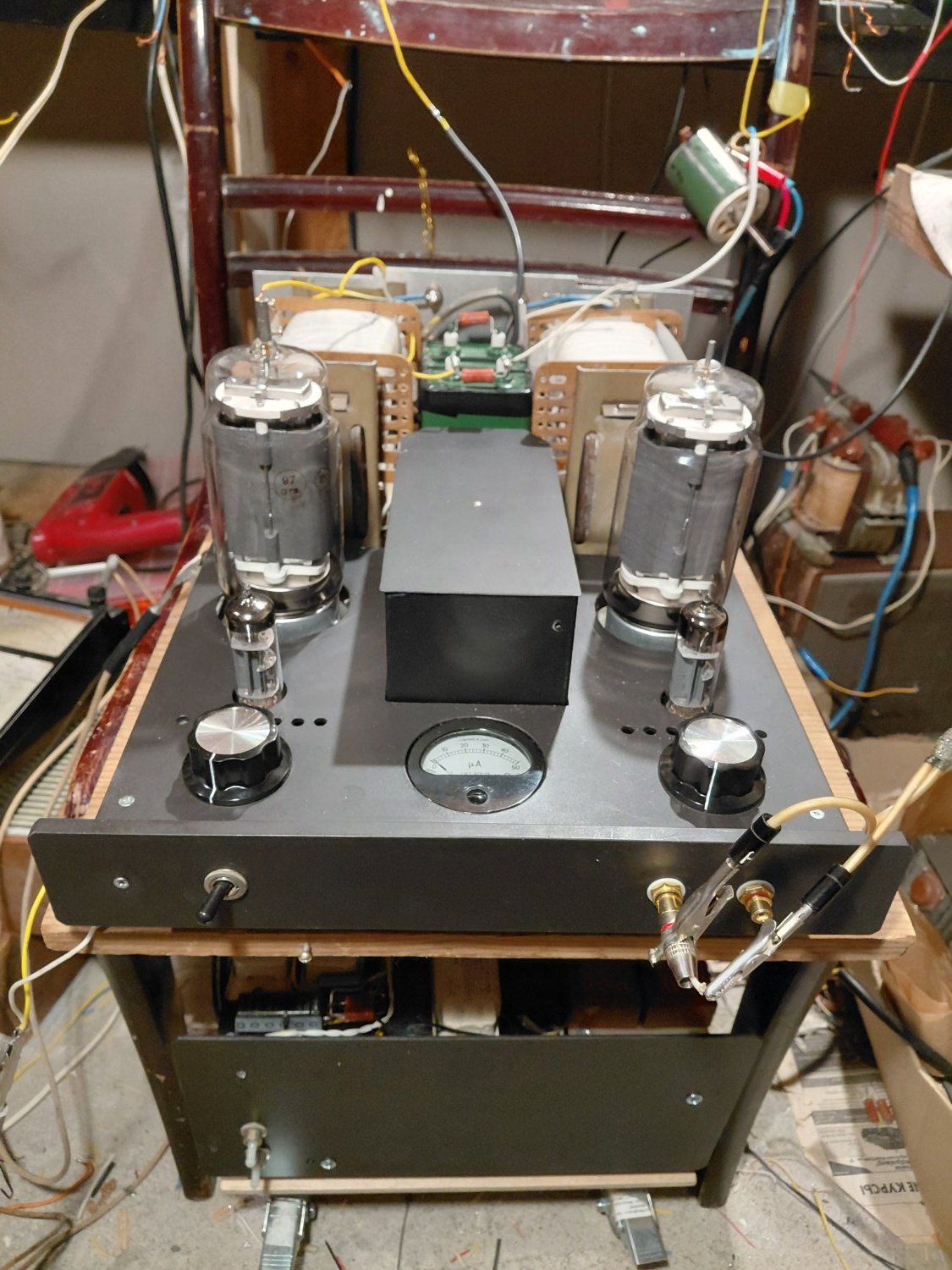

Намотал второй ТВЗ, АЧХ получилась чуть хуже, не смог в точности повторить количество витков в слоях, думаю, что из - за этого. Индуктивность одинаковая = 44Гн, По -3дБ также, но ,,полка короче,,. ТВЗ установил на свои места, левый канал проверил, правый сегодня допаяю провода и проверю.

ЕW2FJ · April 7

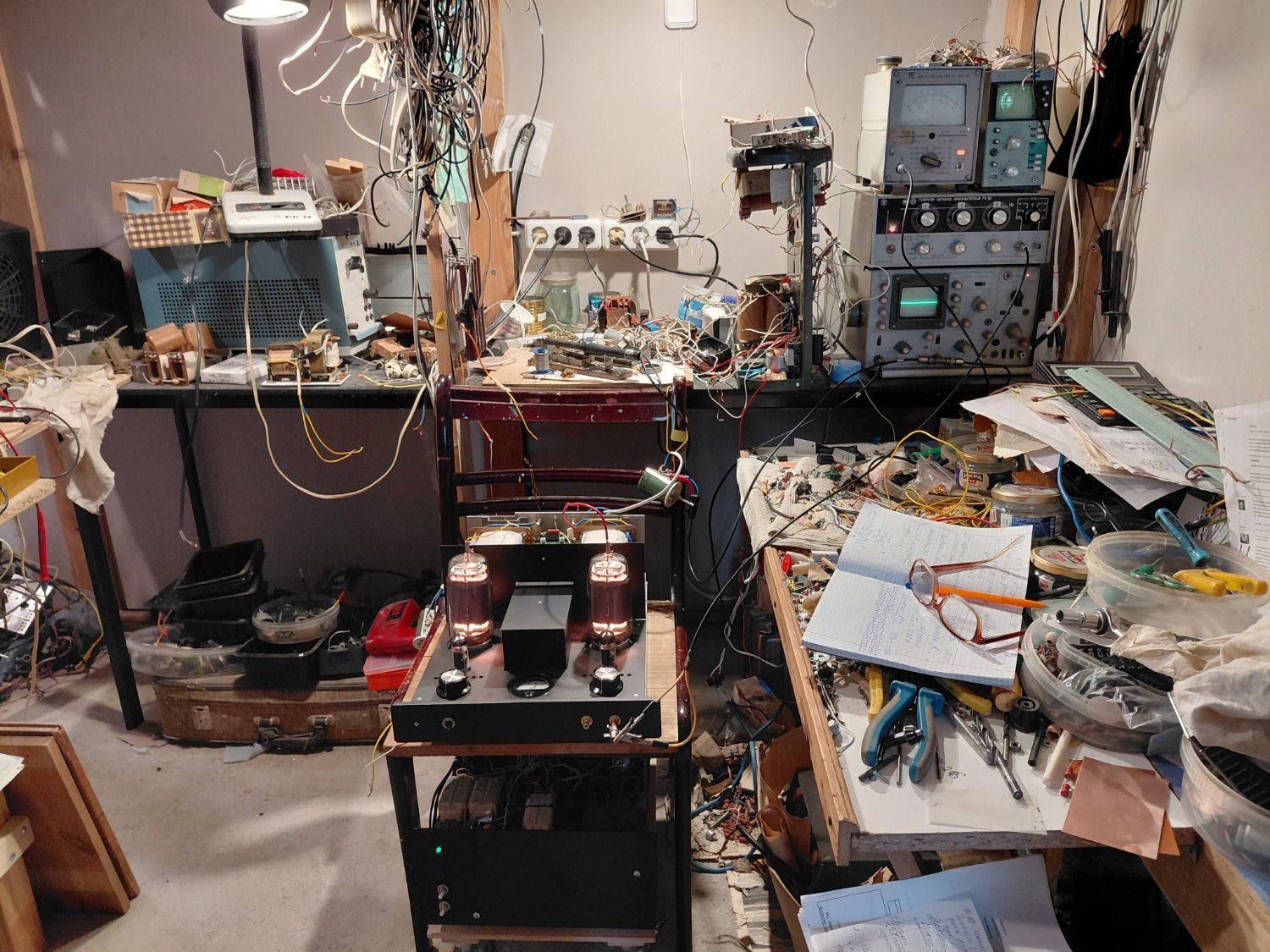

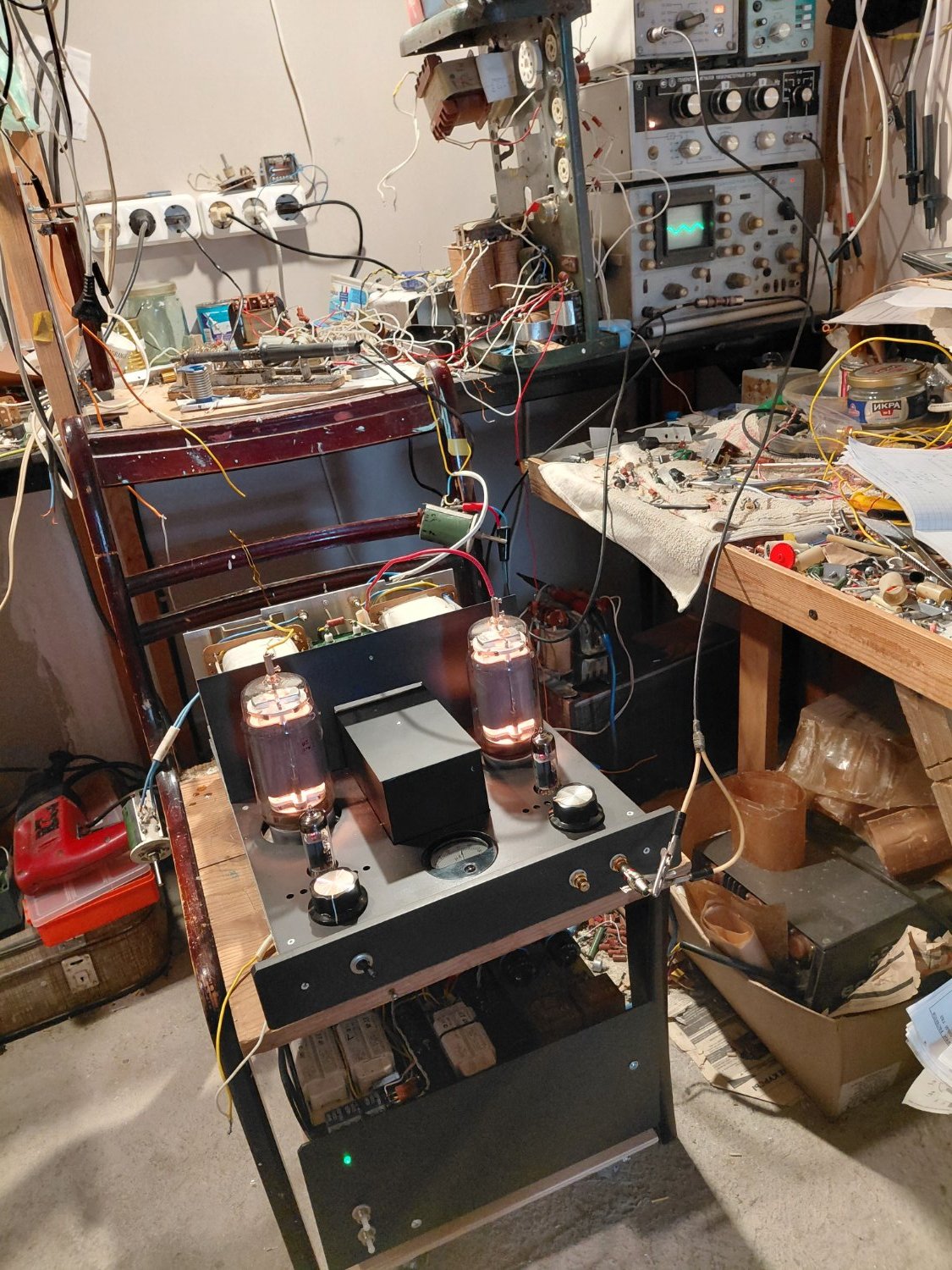

Проверил канал ,,R", АЧХ и Рвых. = каналу ,,L". Я его одолел. Завершаю окончательную сборку.

Buran81 · April 7

17 часов назад, ЕW2FJ сказал:

Намотал второй ТВЗ, АЧХ получилась чуть хуже, не смог в точности повторить количество витков в слоях, думаю, что из - за этого.

Скорее из за разной плотности намотки и,или ,из за пропитки (сушки) с разной степенью готовности. Хотя пентоды не так чувствительны к этому всему.

ЕW2FJ · April 7

7 минут назад, Buran81 сказал:

Скорее из за разной плотности намотки

Думаю, что Вы правы в этом, вся намотка W1 на самодельном станке, натяжка левой рукой, кручу правой. W2 - снимал со станка и мотал руками. Результатом доволен, АЧХ каналов почти одинаковая, в левом 40 - 25000Гц. по -3дБ., в правом 40 - 24000Гц. по -3дБ.

Пропитку я не делаю, поэтому ТВЗ поют. Прислушаюсь к Вашей рекомендации, - может пропитать в парафине? Только вот затечёт ли он под малярную ленту, которую положил после каждых 2-х слоёв провода? ,,Песня ТВЗ" при прослушивании музыки не слышна.

Buran81 · April 7

1 минуту назад, ЕW2FJ сказал:

Думаю, что Вы правы в этом, вся намотка W1 на самодельном станке, натяжка левой рукой, кручу правой. W2 - снимал со станка и мотал руками. Результатом доволен, АЧХ каналов почти одинаковая, в левом 40 - 25000Гц. по -3дБ., в правом 40 - 24000Гц. по -3дБ.

Пропитку я не делаю, поэтому ТВЗ поют. Прислушаюсь к Вашей рекомендации, - может пропитать в парафине? Только вот затечёт ли он под малярную ленту, которую положил после каждых 2-х слоёв провода? ,,Песня ТВЗ" при прослушивании музыки не слышна.

"Поет" не катушка ,а железо , так что не парьтесь с пропиткой)))

ЕW2FJ · April 7

1 час назад, Buran81 сказал:

"Поет" не катушка ,а железо ,

Всегда считал, что ,,поют витки,, из за вибрации, для этого пропитку и делают. А почему сердечник не расслоенный и плотно сжатый поёт ? Расскажите, пожалуйста.
