В 30.05.2025 в 10:14, чатем сказал:

Хочу такой же фрезерный станок как у ТС.Где купить и сколько стоит?

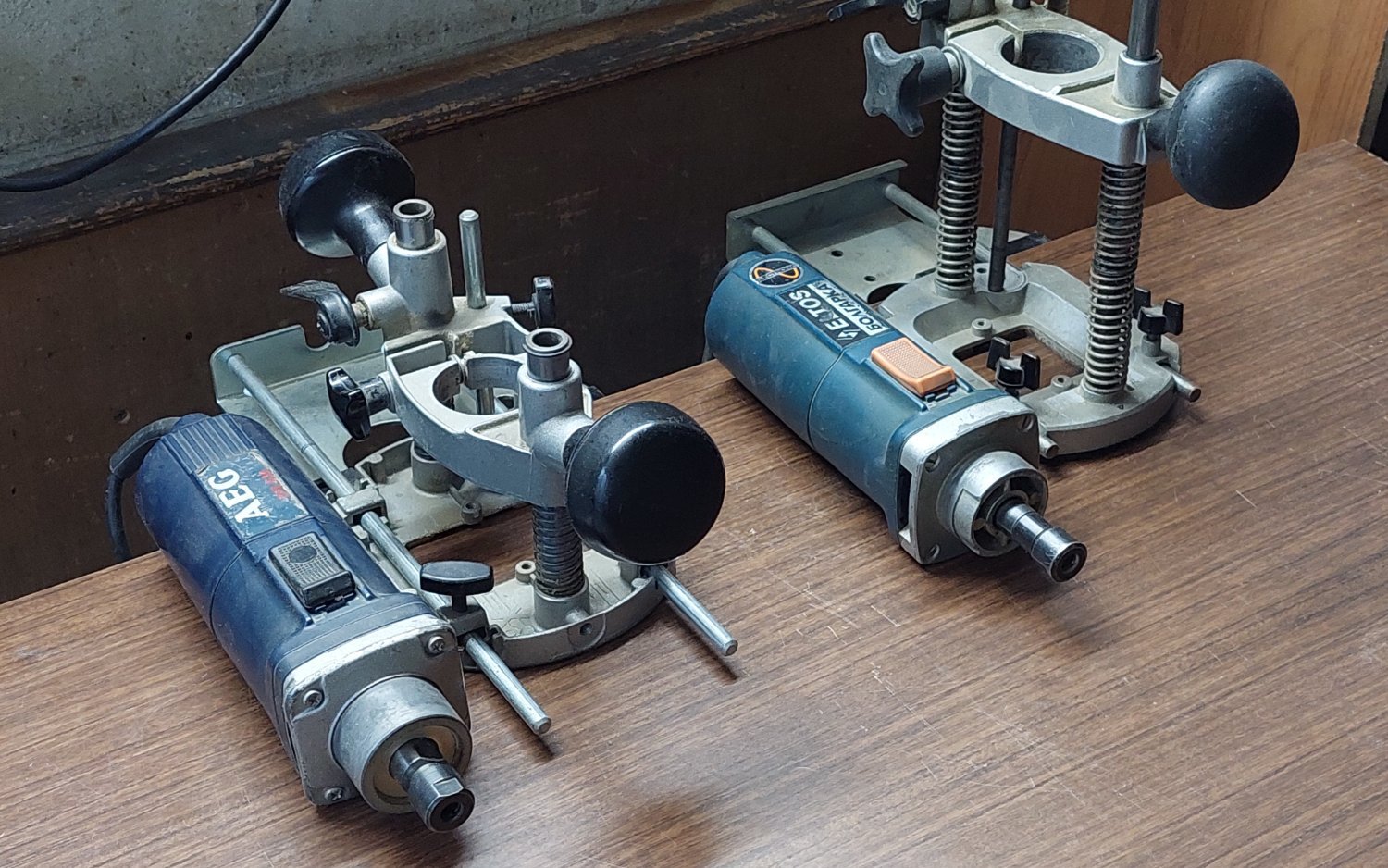

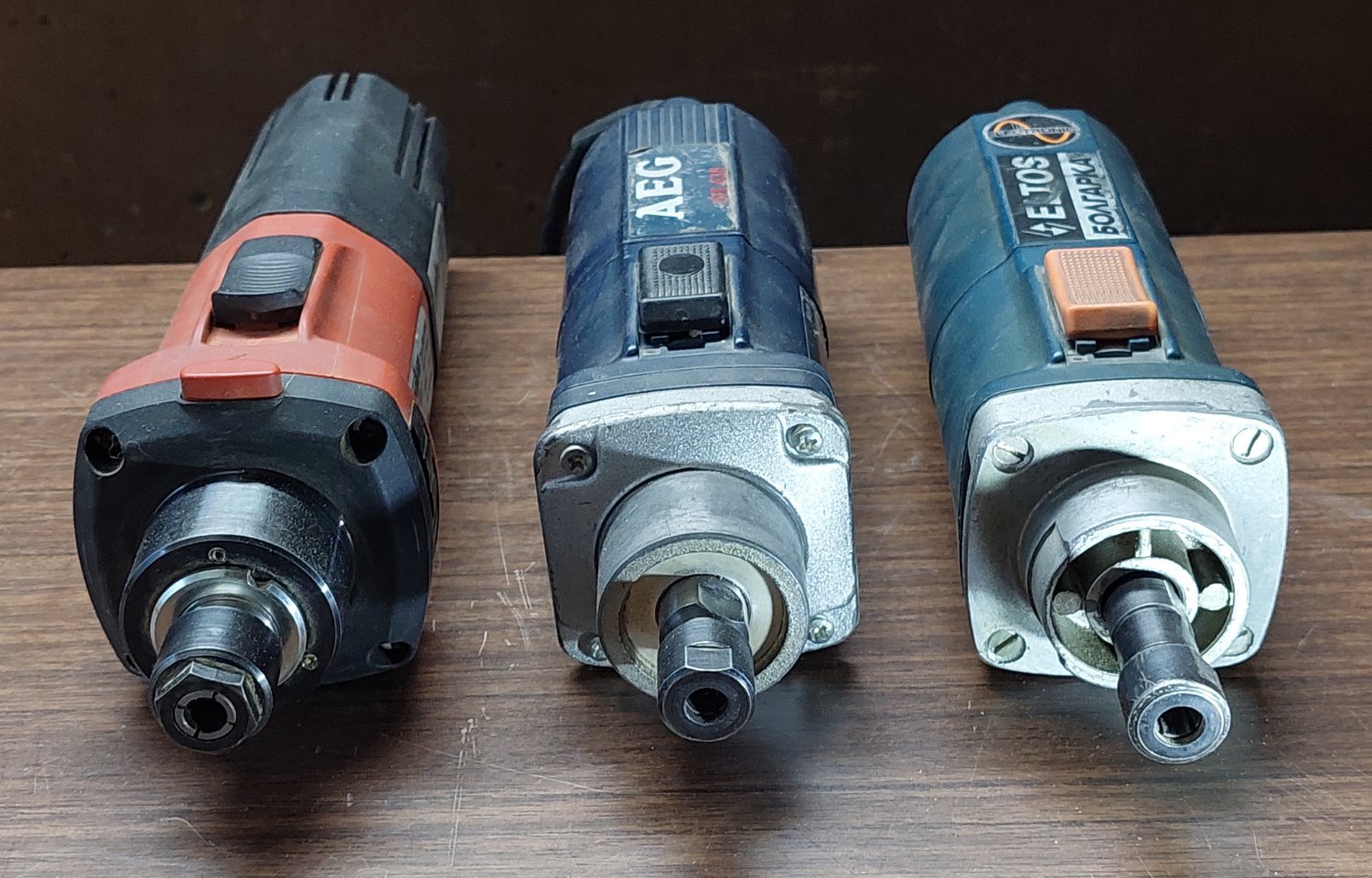

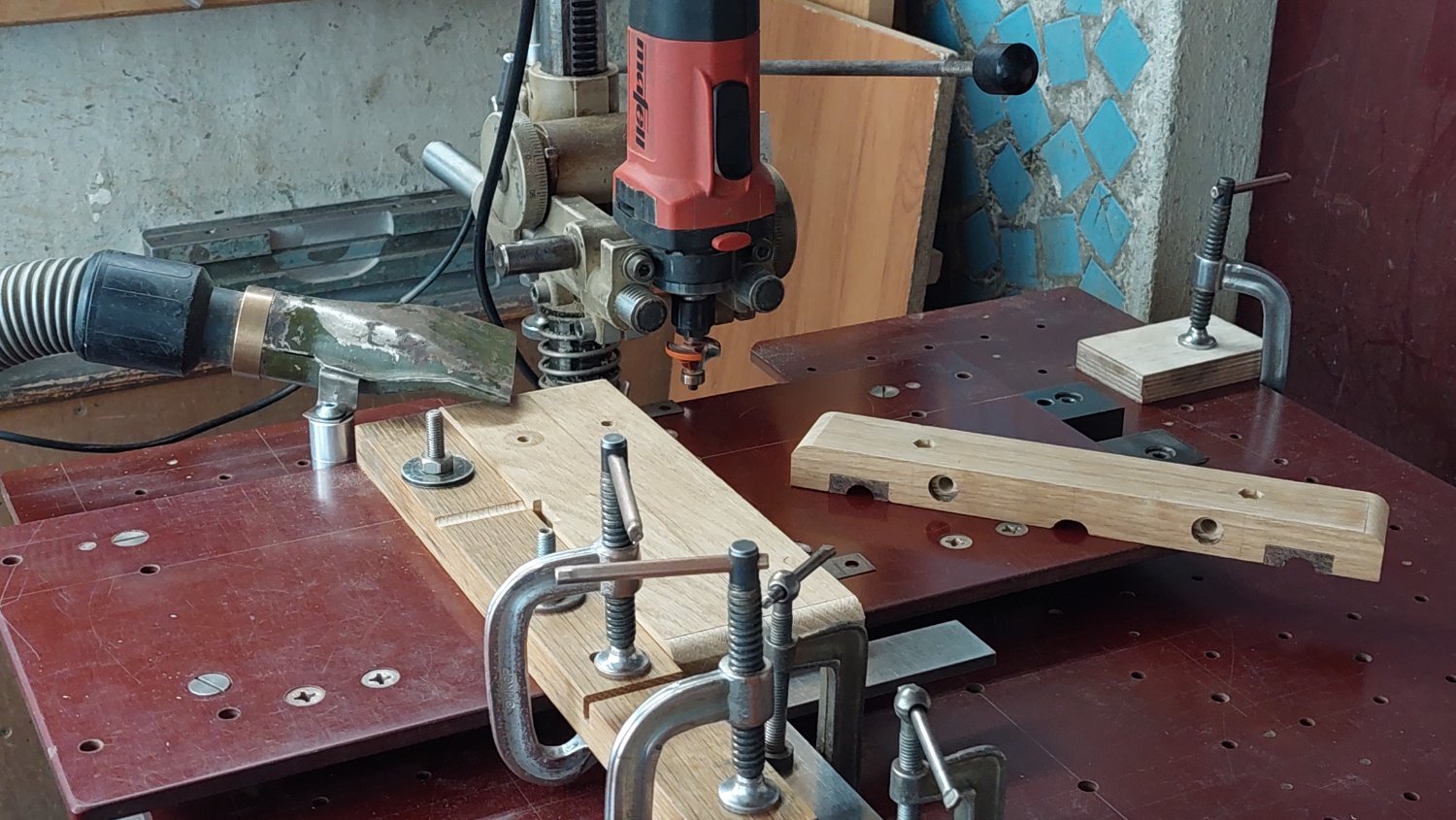

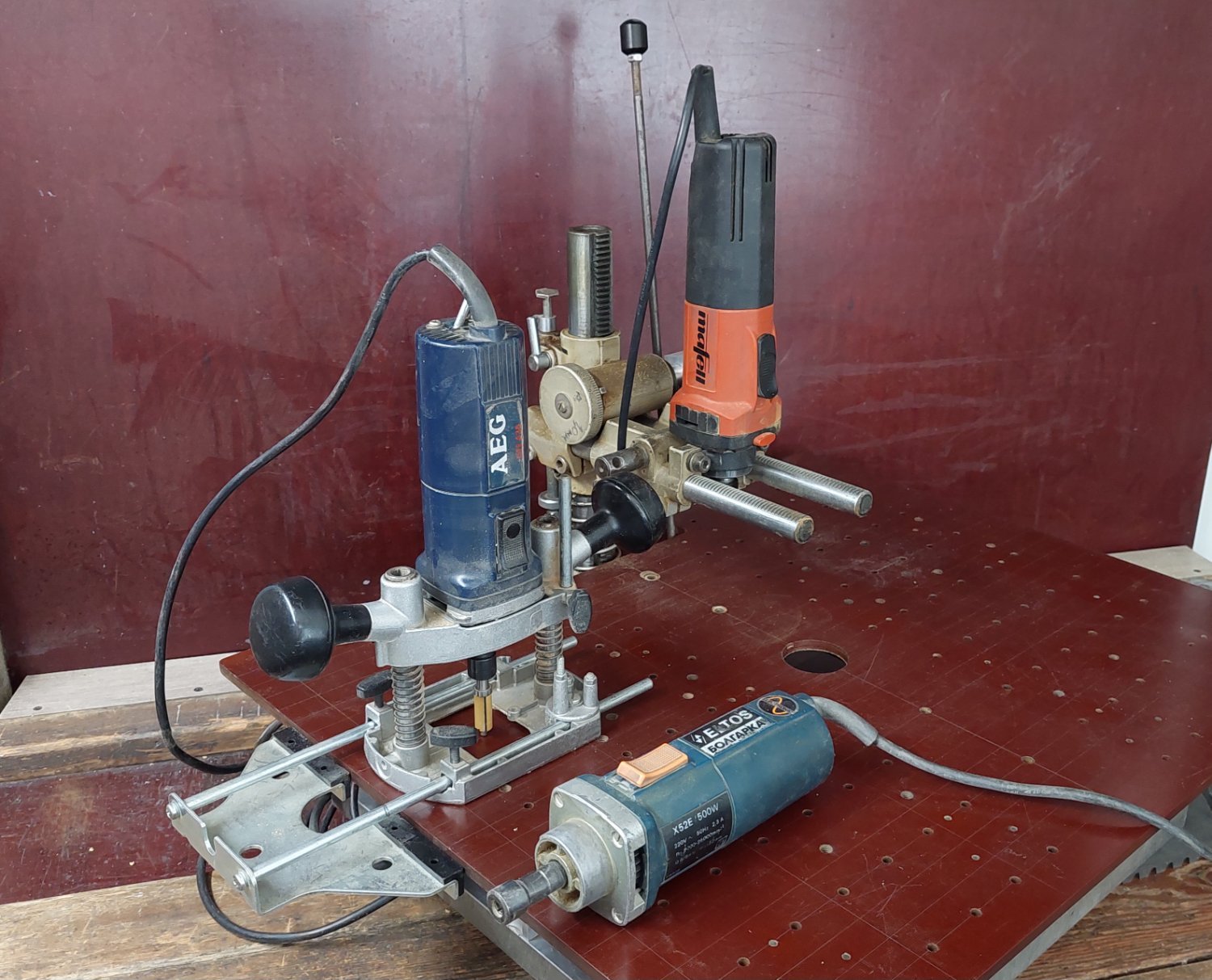

  Для небольших работ удобны разъемные с платформой фрезера/шпиндели с посадкой 43мм, можно установить шпиндель в сверлильную стойку. Применяемые посадочные цанги до 8мм., "благородность кровей" - не всегда соответствует качеству изделия. Случались и с благородными неприятности. На что следует обратить внимание; - качество изготовления съемной платформы, люфт в вертикальных стойках; - применение двойного подшипника с рабочей стороны и его близость к режущему инструменту. Мой первый фрезер "Элтос", имеет слишком большой вылет рабочего конца от одиночного опорного подшипника, его вал имеет составную конструкцию, такое решение снижает нагрузочные (жесткость) возможности шпинделя.

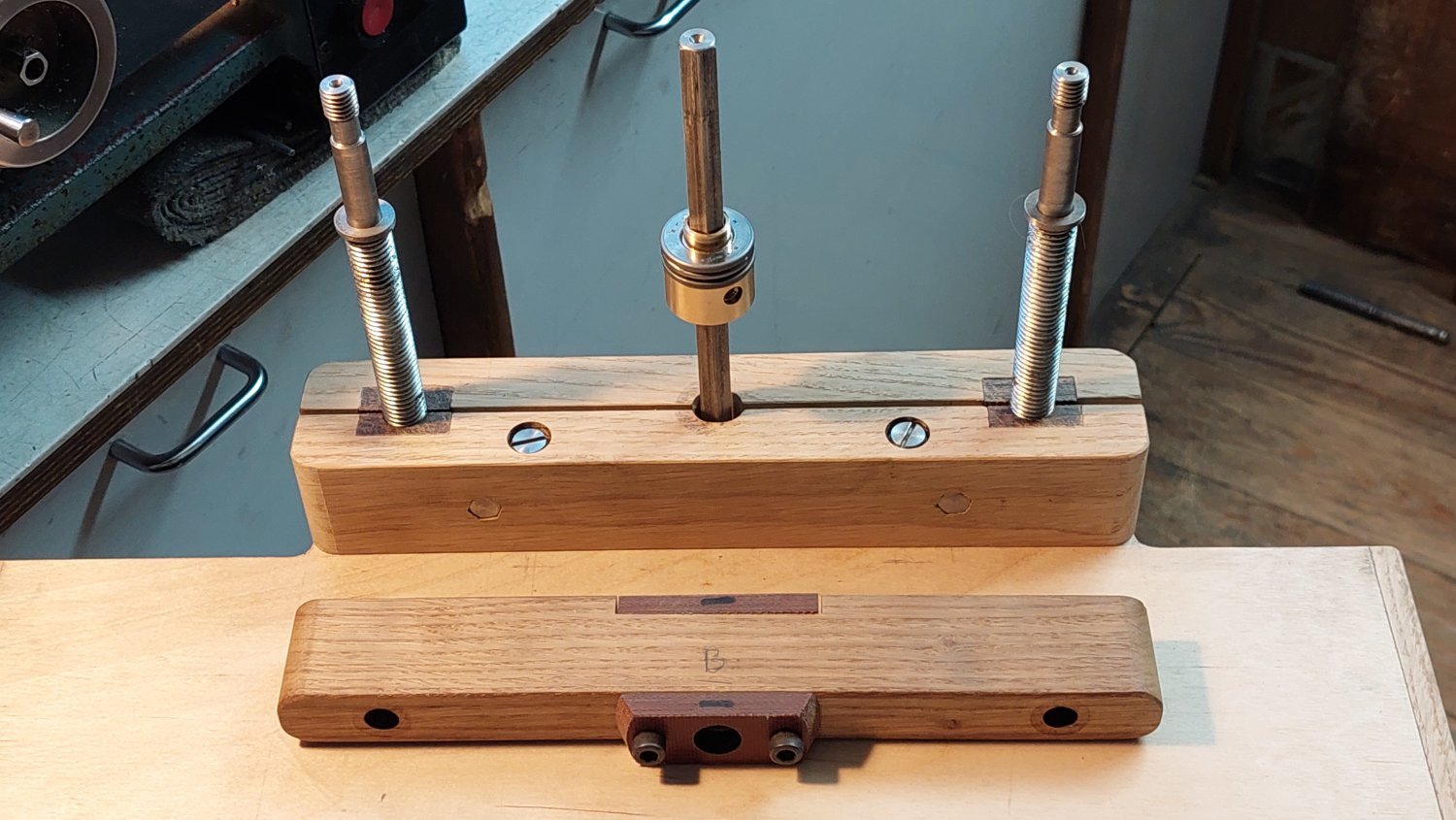

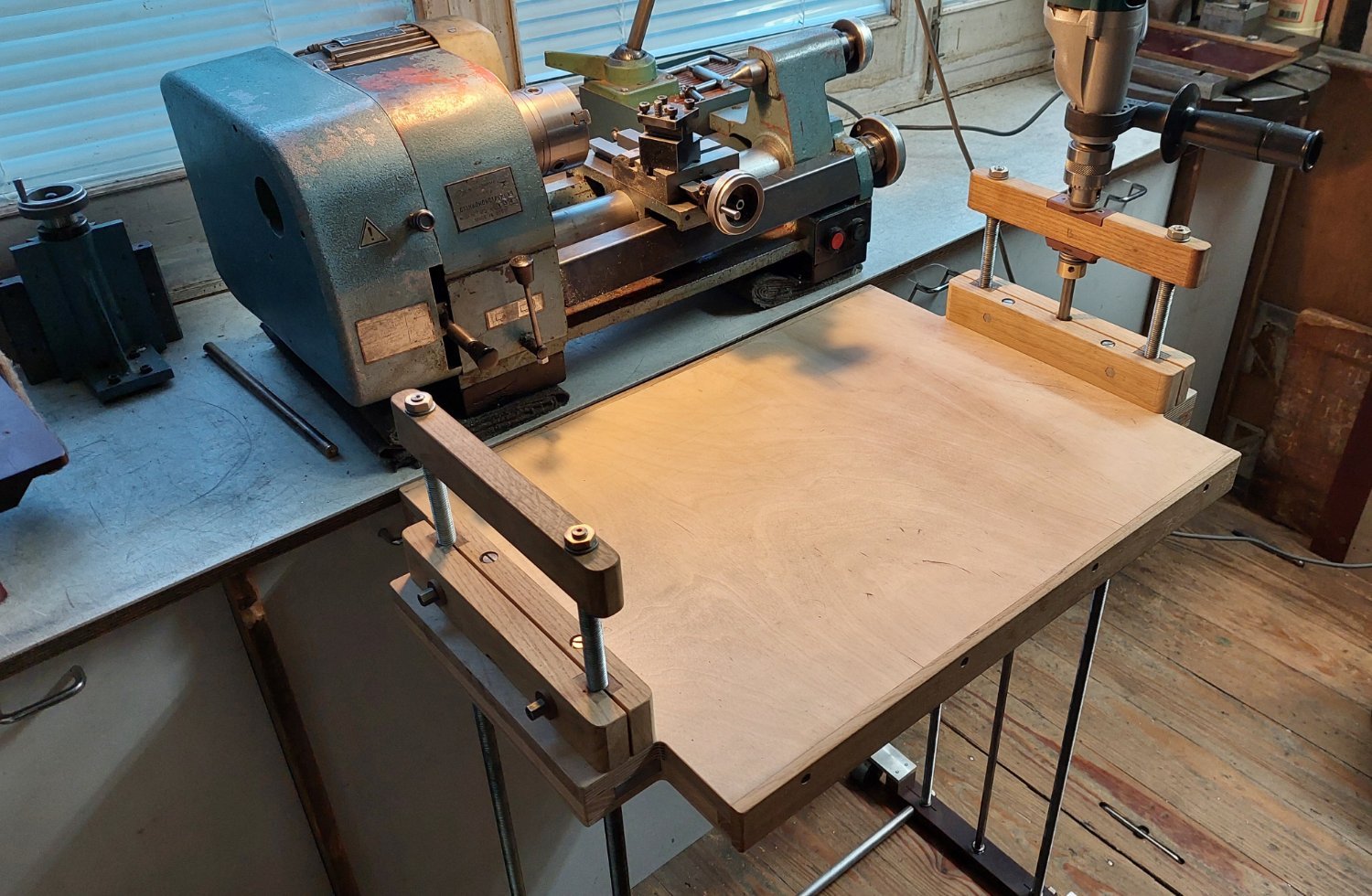

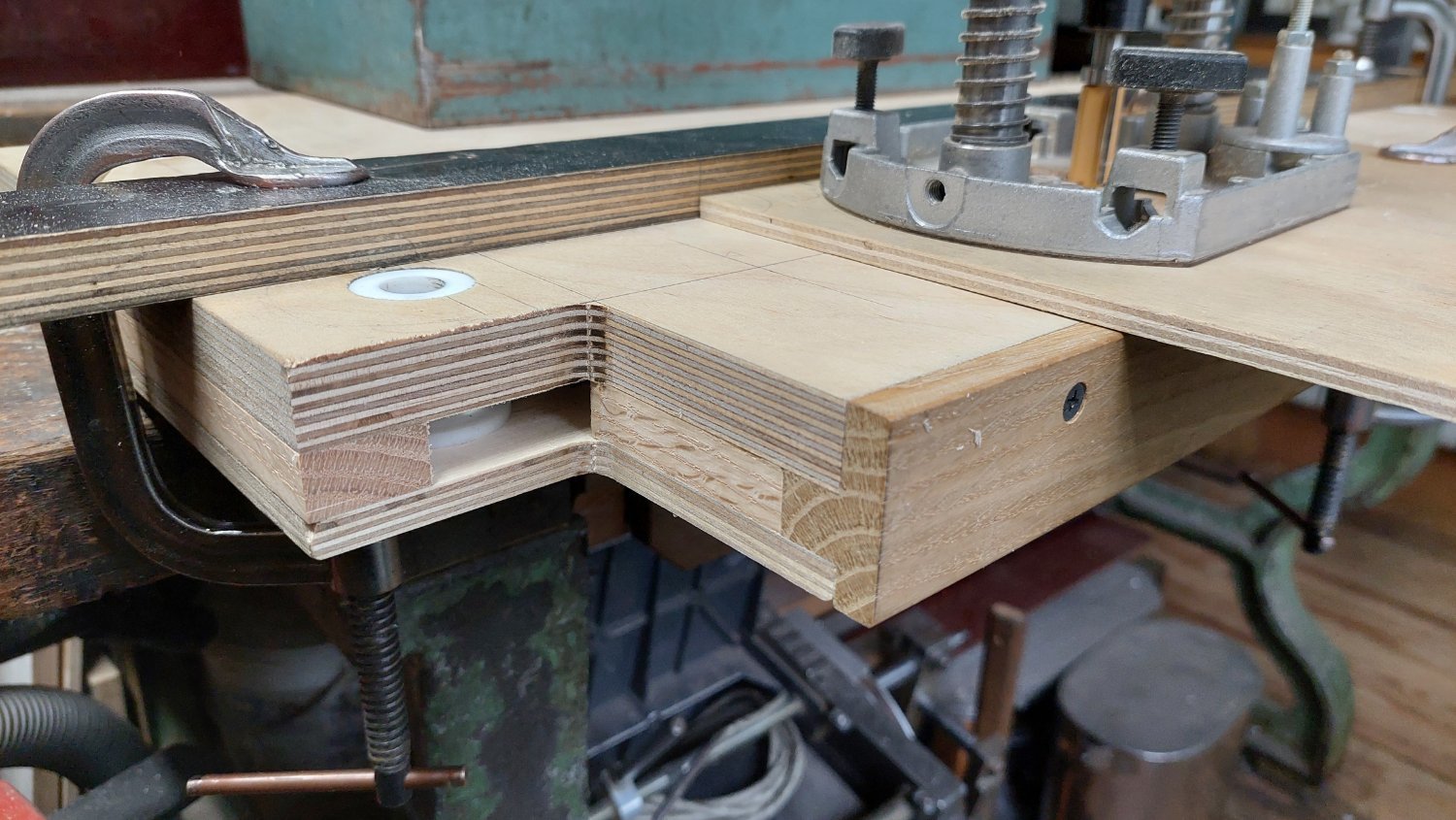

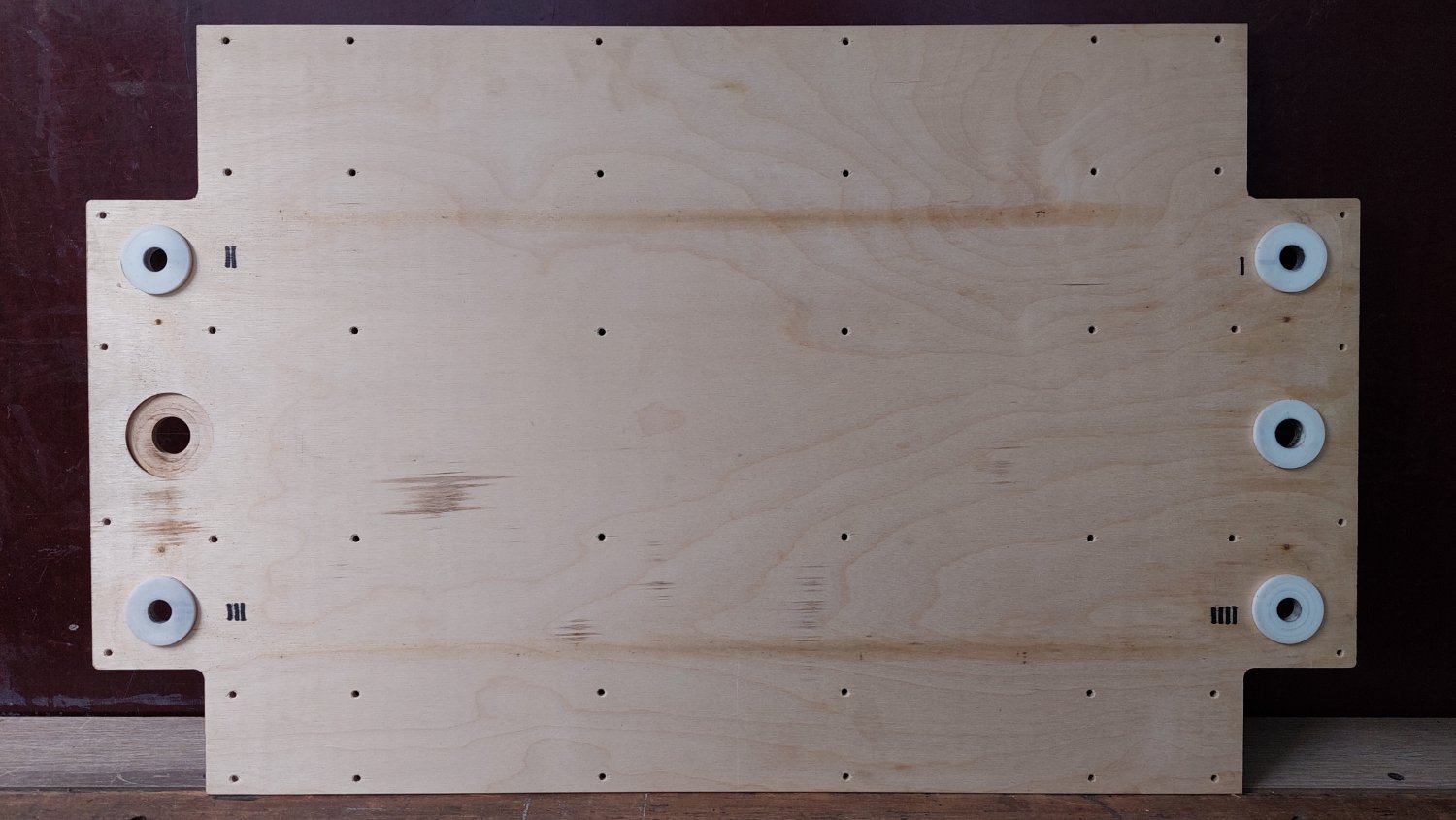

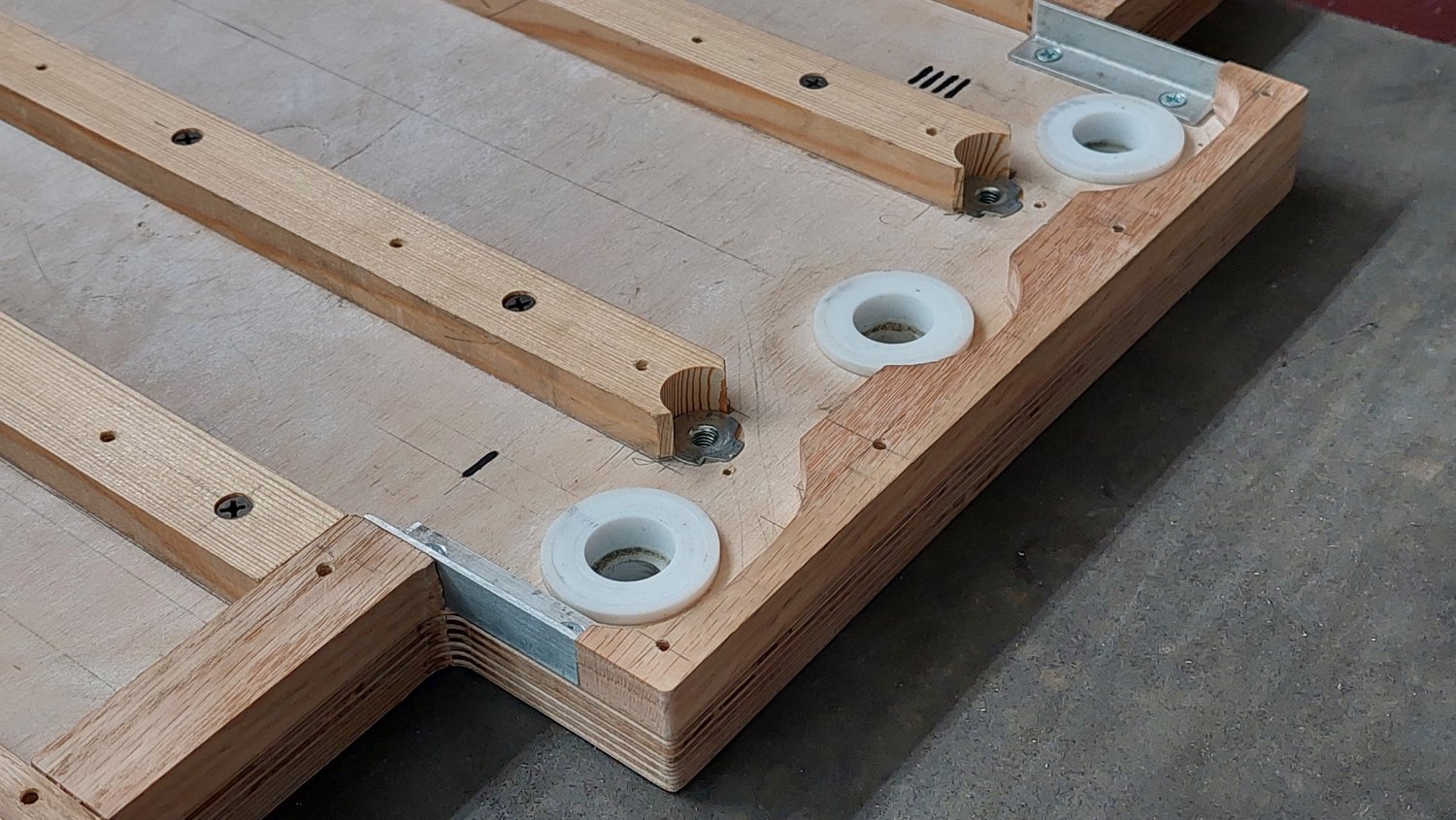

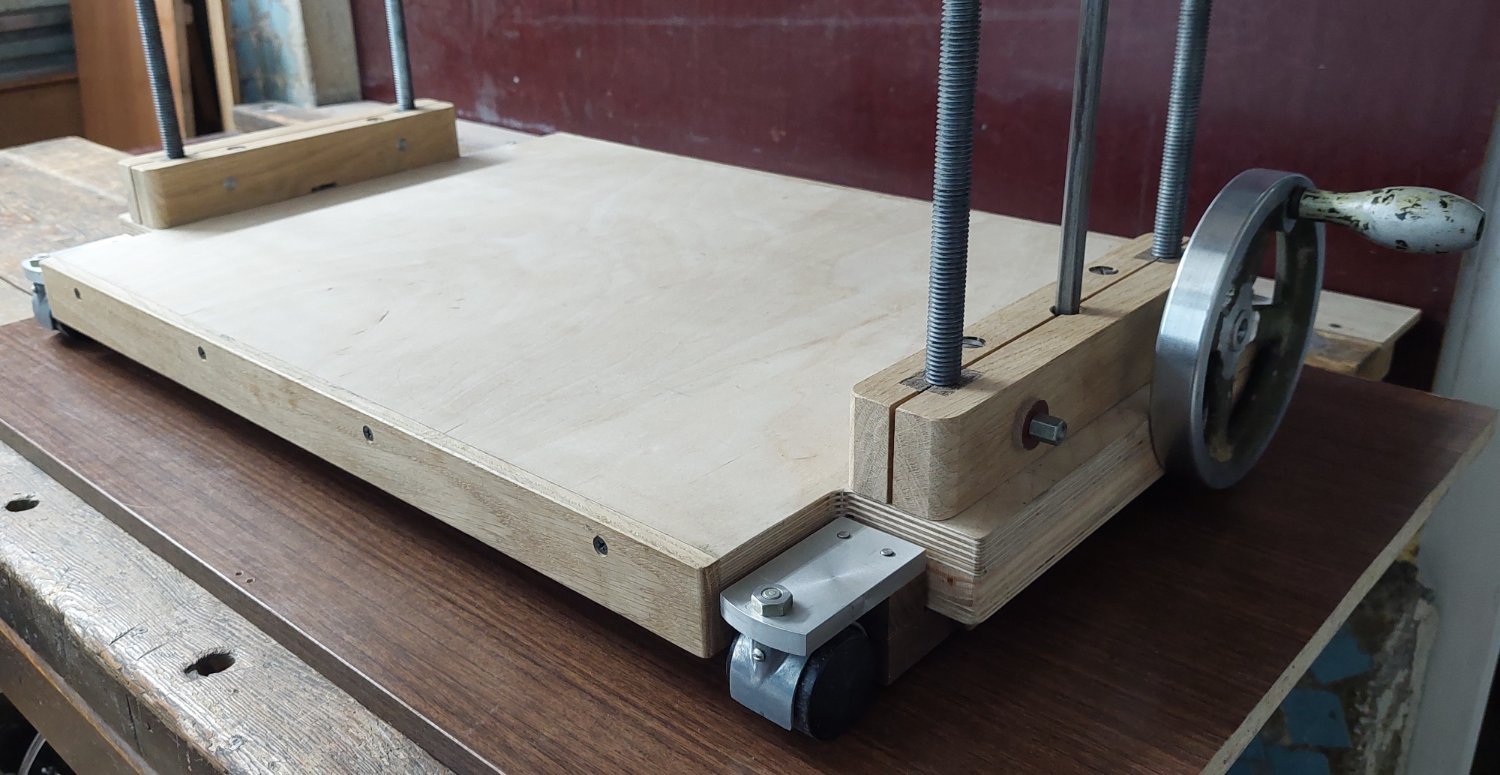

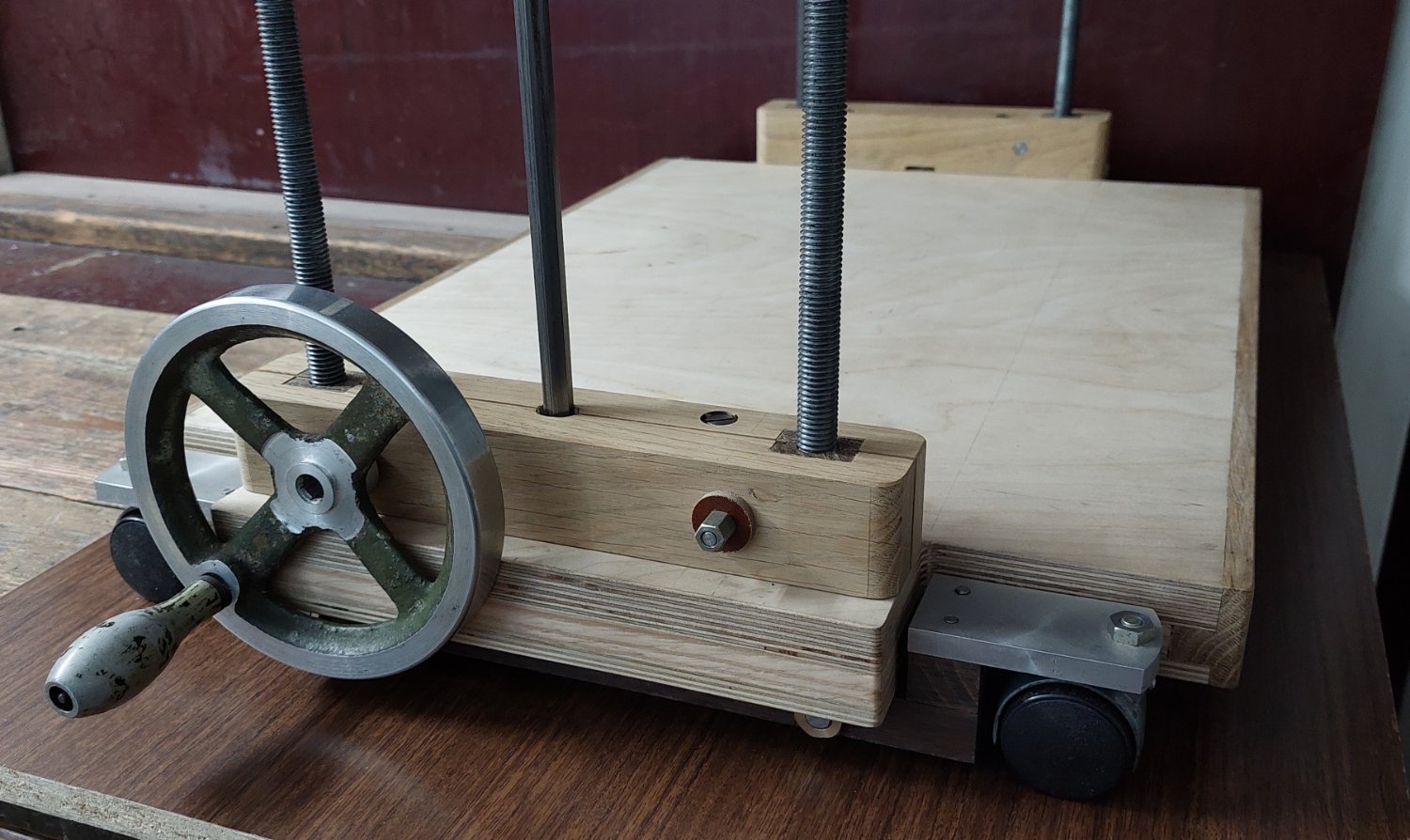

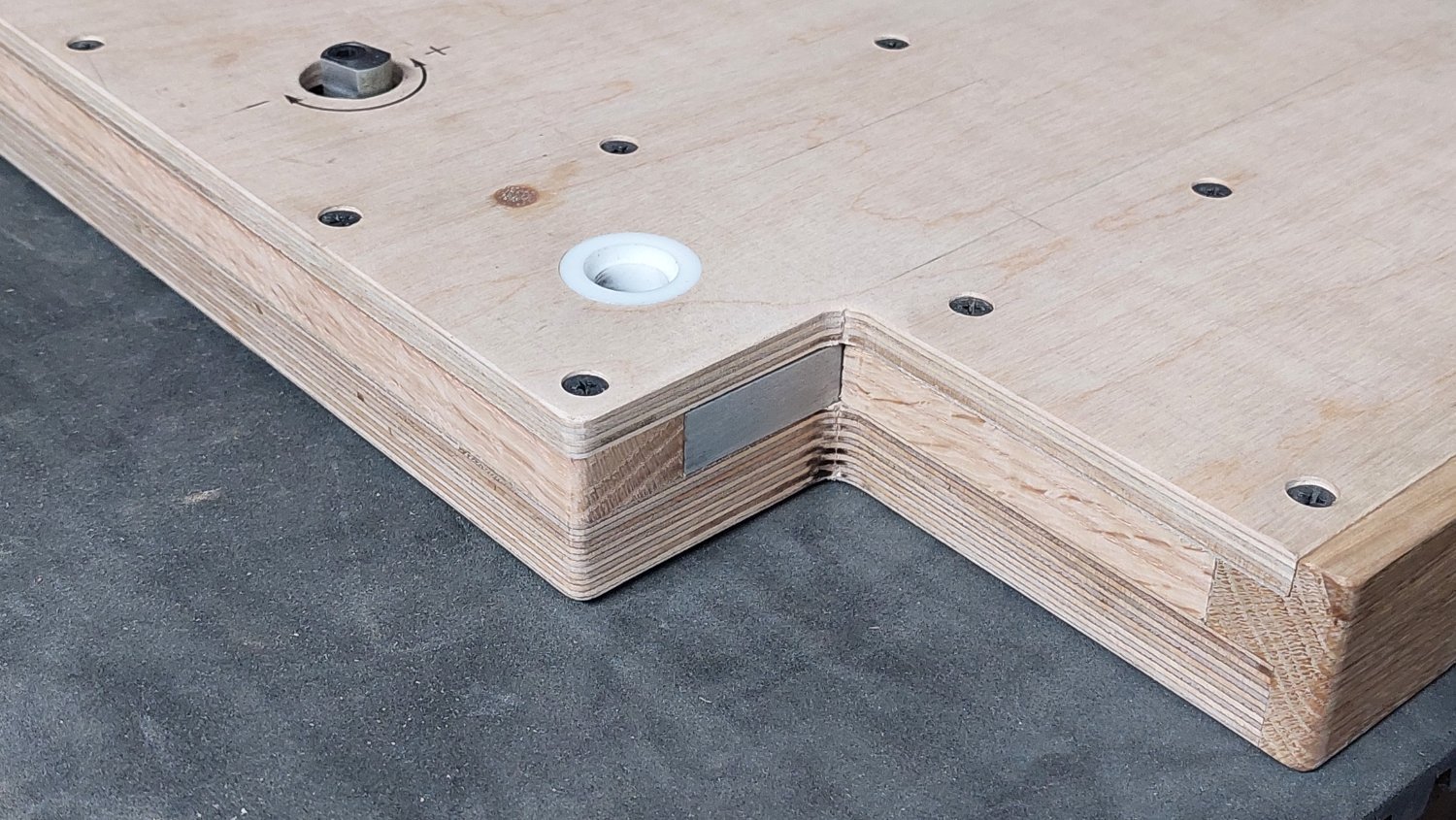

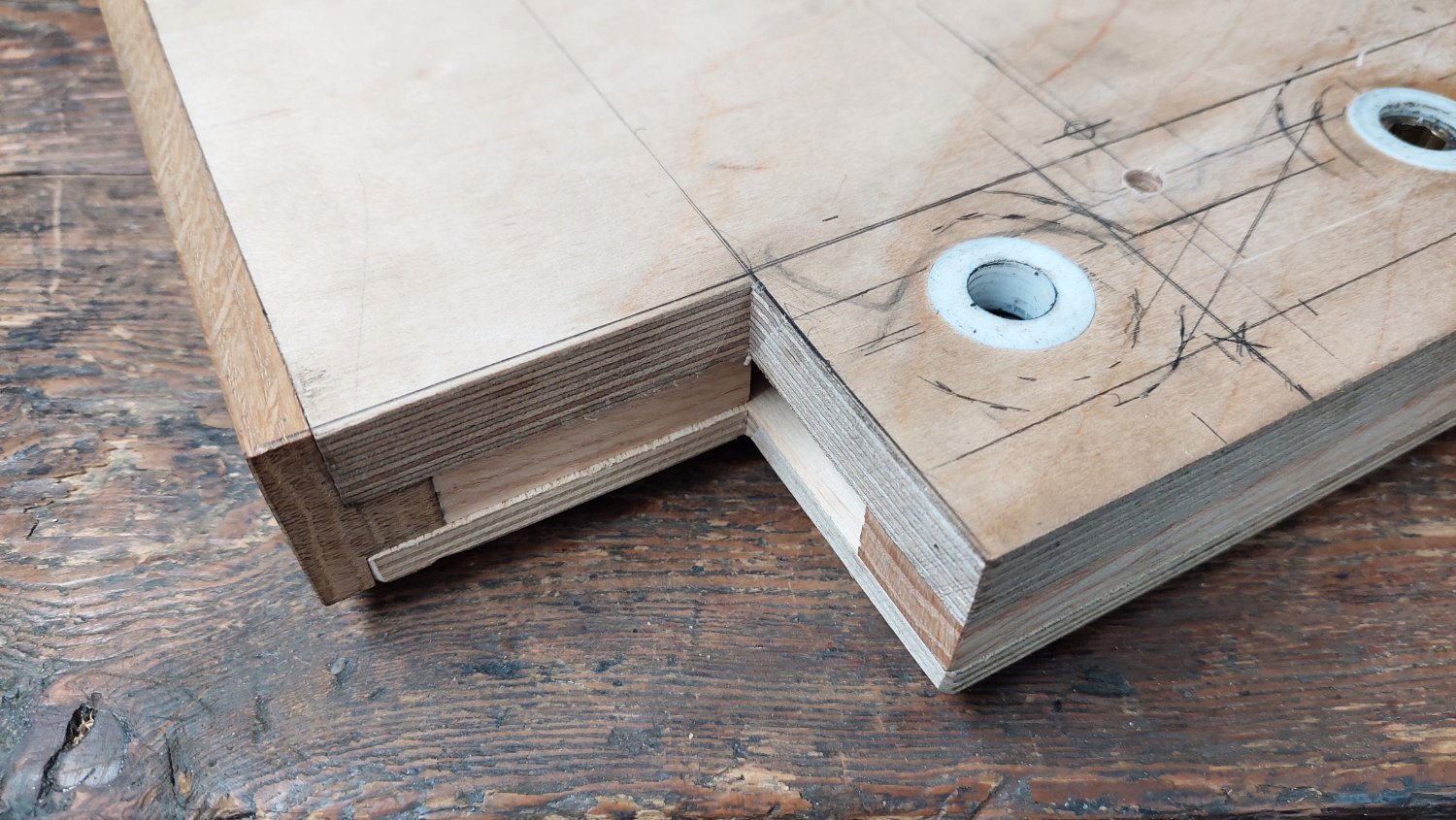

  Закончил работу над подъемной и передвижной платформой. Когда начинал думал, что использование будет крайне редким и постройка ее нецелесообразна, оказалось очень даже полезна. Это подъем станков на верстак, использование в качестве стремянки, лесов, в мастерской на антресоль заглянуть, подставка под ноги для работы на станках (в некоторых случаях рабочая зона расположена слишком высоко), дополнительная рабочая плоскость. Ну конечно перемещение строящегося тяжелого усилителя на ГМ70.

 Небольшие замечания; маховик ручного подъема имеет небольшое плечо и нагруженную платформу поднимать тяжело, в тоже время для фиксации боковых упоров он избыточен; - износ фторопластовых подшипников за время испытаний (изменился зазор с плотной посадки до свободной); - натяжение цепи увеличил (растяжение цепи либо появившиеся зазоры?); - горизонтальный участок цепи касается (провисает) дна платформы, планировал ставить защиту, но износа пока не заметно; - зажатые боковые фиксаторы существенно повышают жесткость платформы; - в основании мебельные колесики имеют не слишком легкий ход, что имеет свои достоинства, используя платформу, как подставку, стремянку и т.д.; - для ручного (иногда это удобно) подъема платформы попробую увеличить плечо рычага, где то валялась старая мясорубка...  :smile-09:


















  • Like (+1) 4
  • Thanks (+1) 1
  • Cool (+1) 1
  • Smile 1
  • Replies 265
  • Created
  • Last Reply

Top Posters In This Topic

Posted

Это оф, но напишу модератор после удалит. Я люблю работать с деревом поэтому часто просматриваю сайты с деревяхами. И вижу частные мастерские укомплектованные, блестящие, покрашенные и сверкающие, но изделий НЕТ. На других самодельные приспособы и самодельные станки сделанные из фанеры и такие шедевры выходят от них, мне этого уровня не добиться, преклоняюсь кто делает на коленке на кухне и на балконе. Ну как-то так.

  • Like (+1) 3
  • Thanks (+1) 1
Posted
В 06.06.2025 в 21:04, alex2203 сказал:

 Я люблю работать с деревом поэтому часто просматриваю сайты с деревяхами.

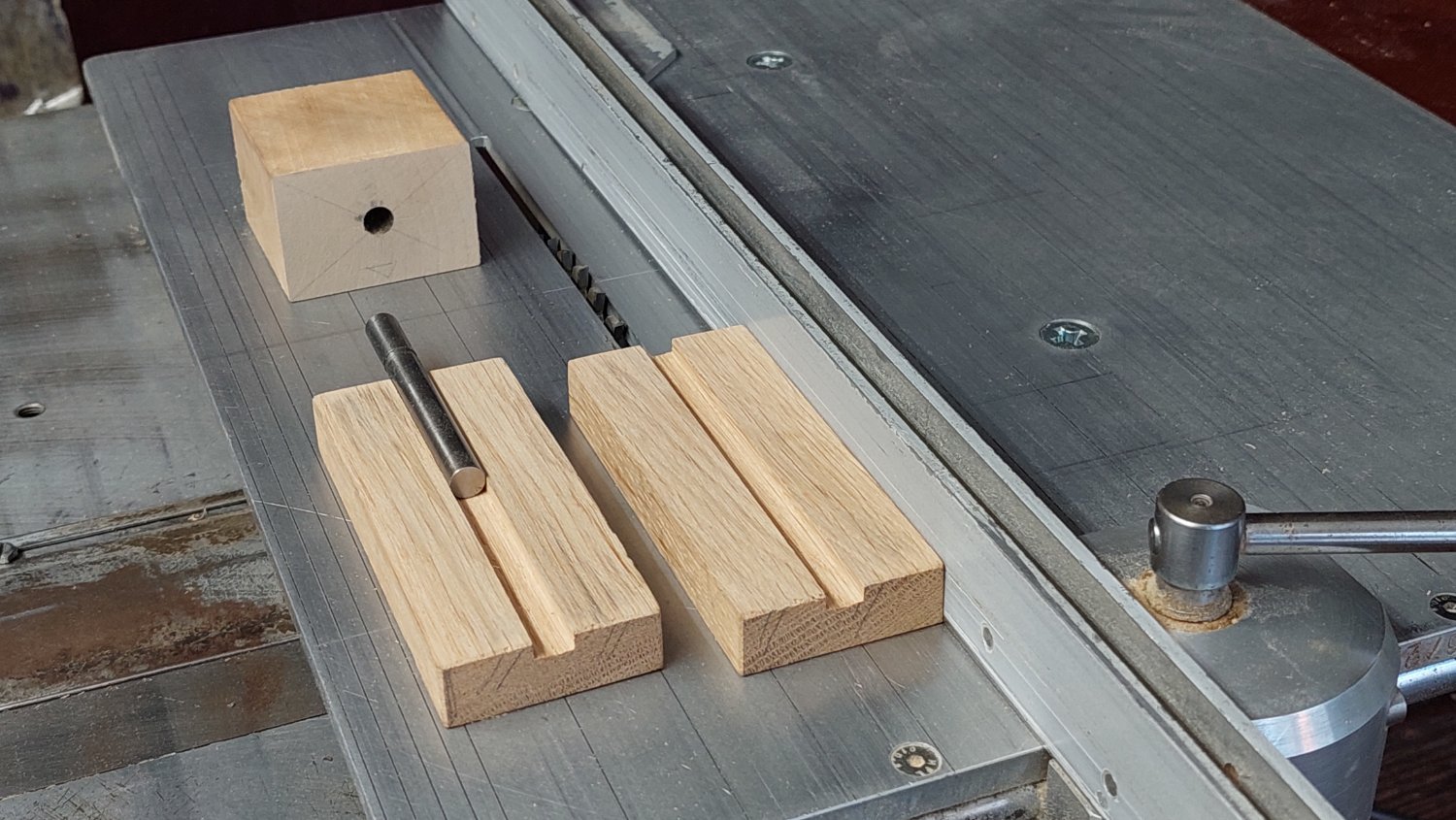

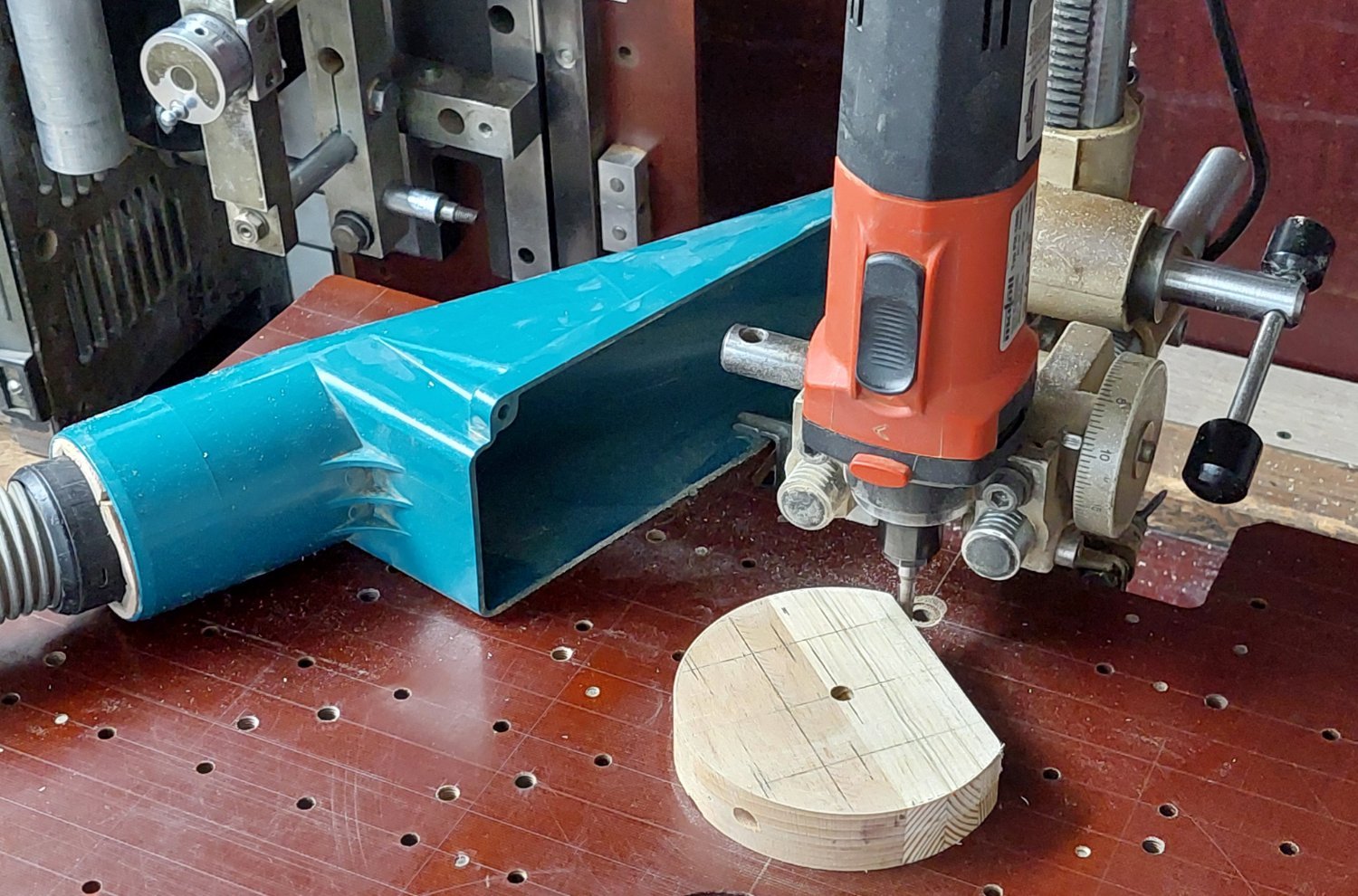

  Тема ручки...

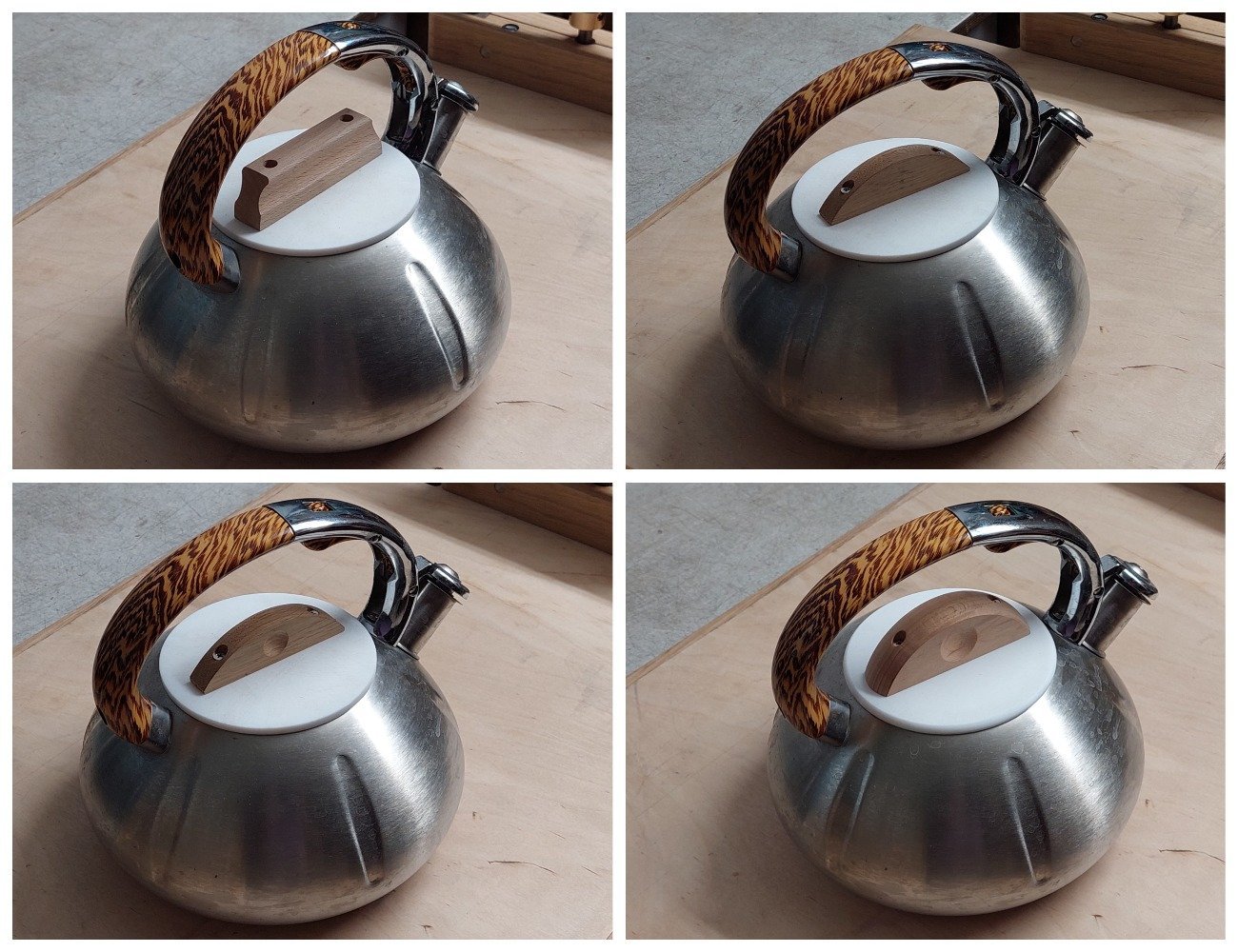

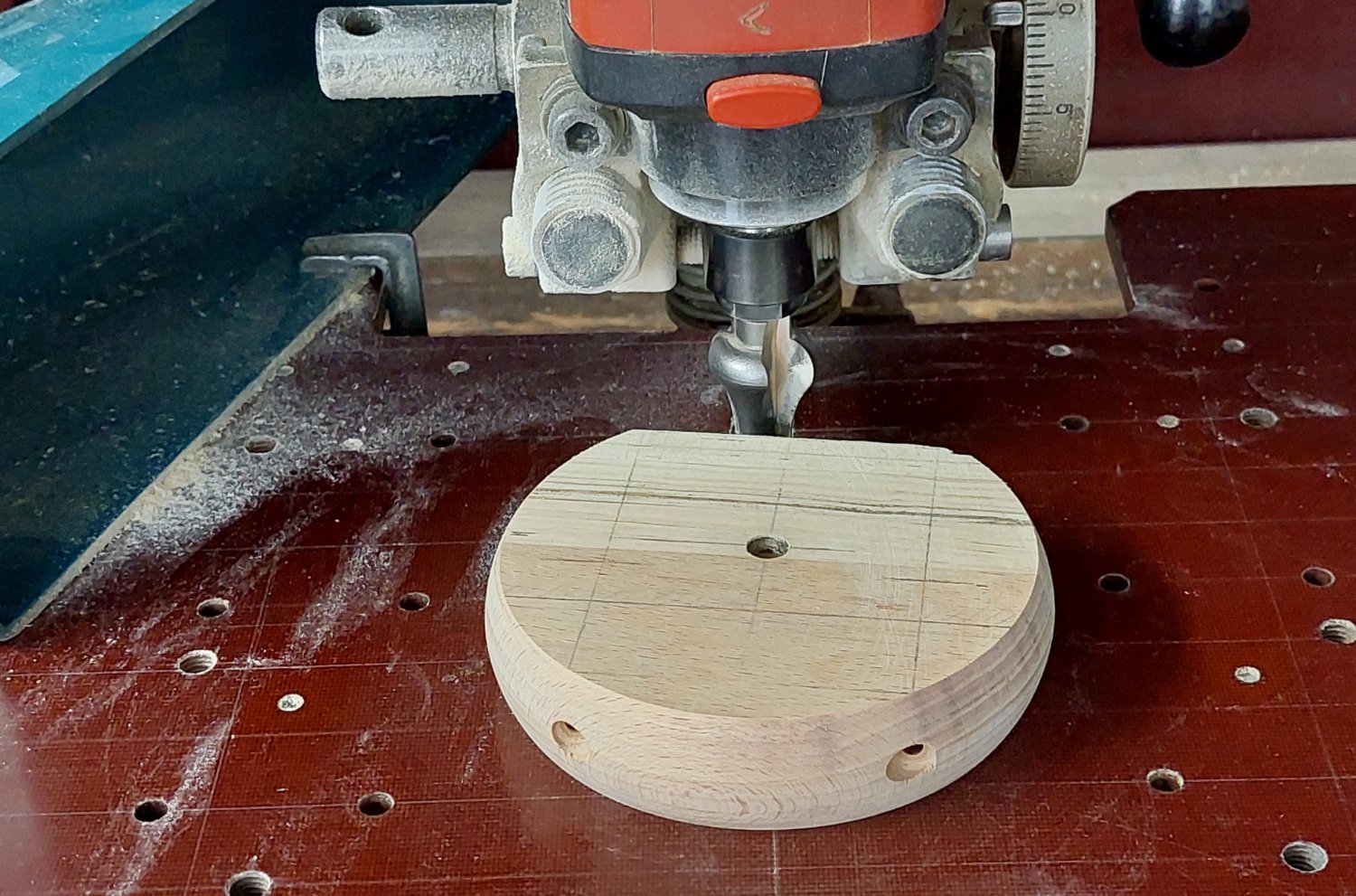

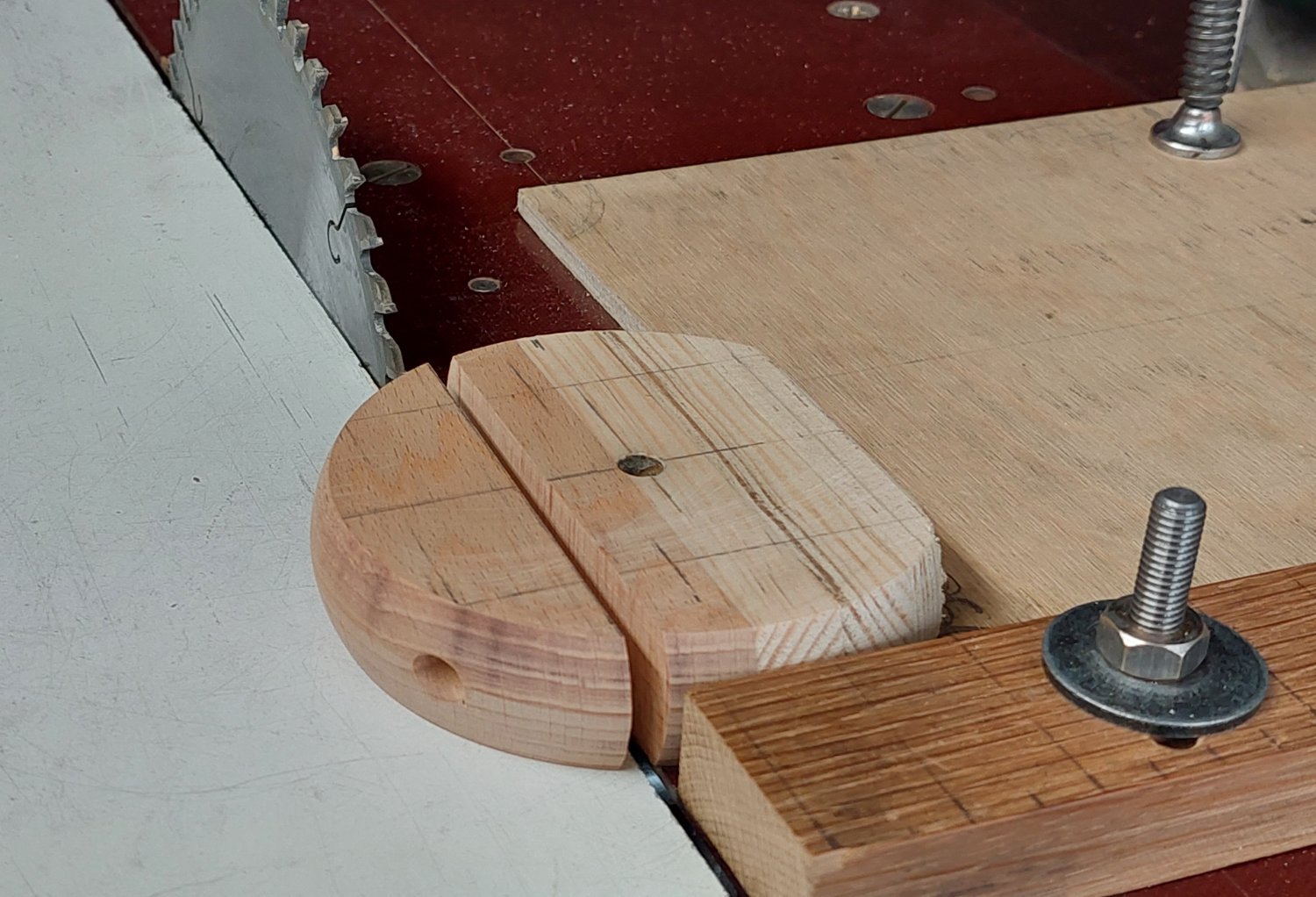

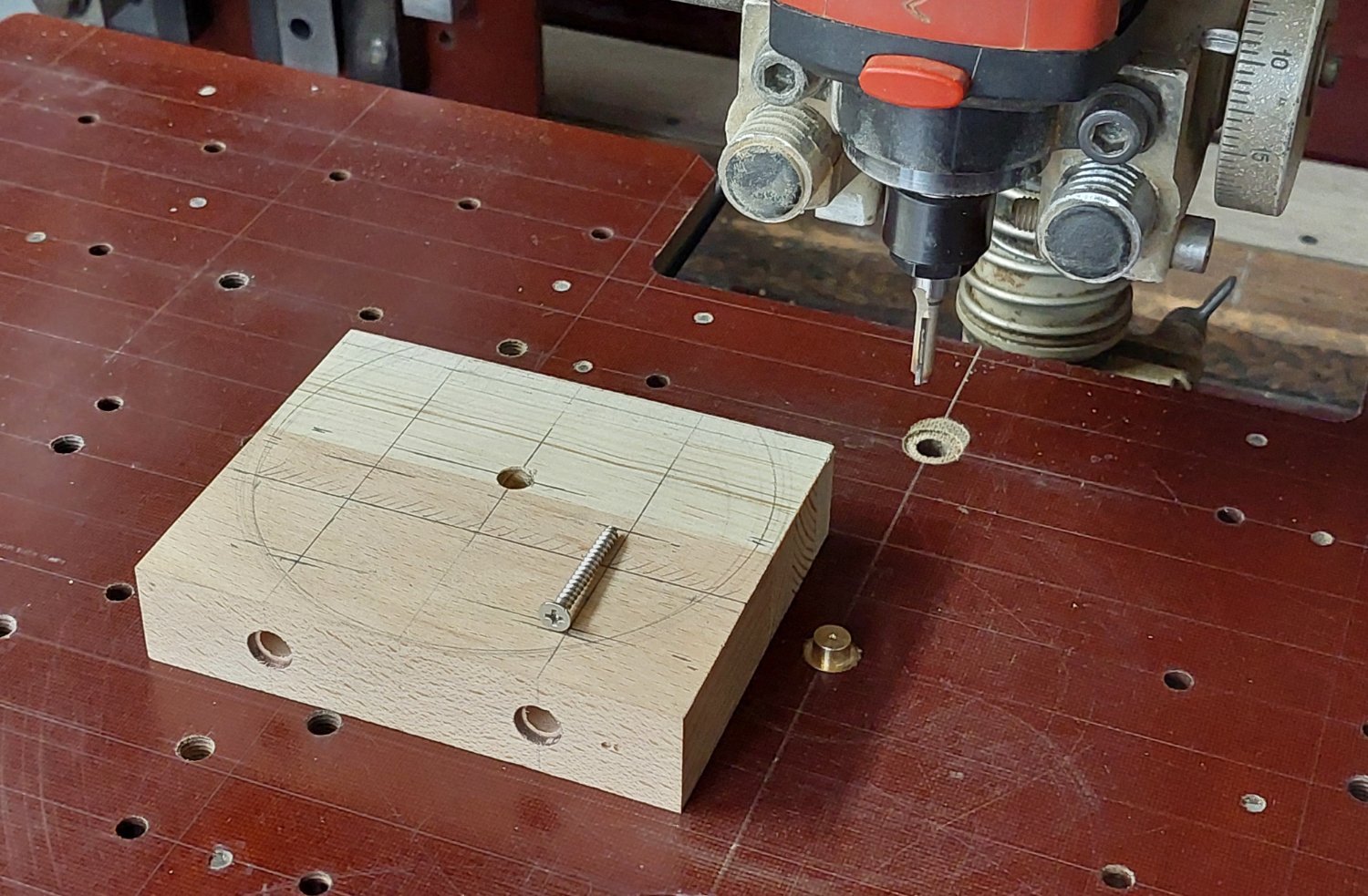

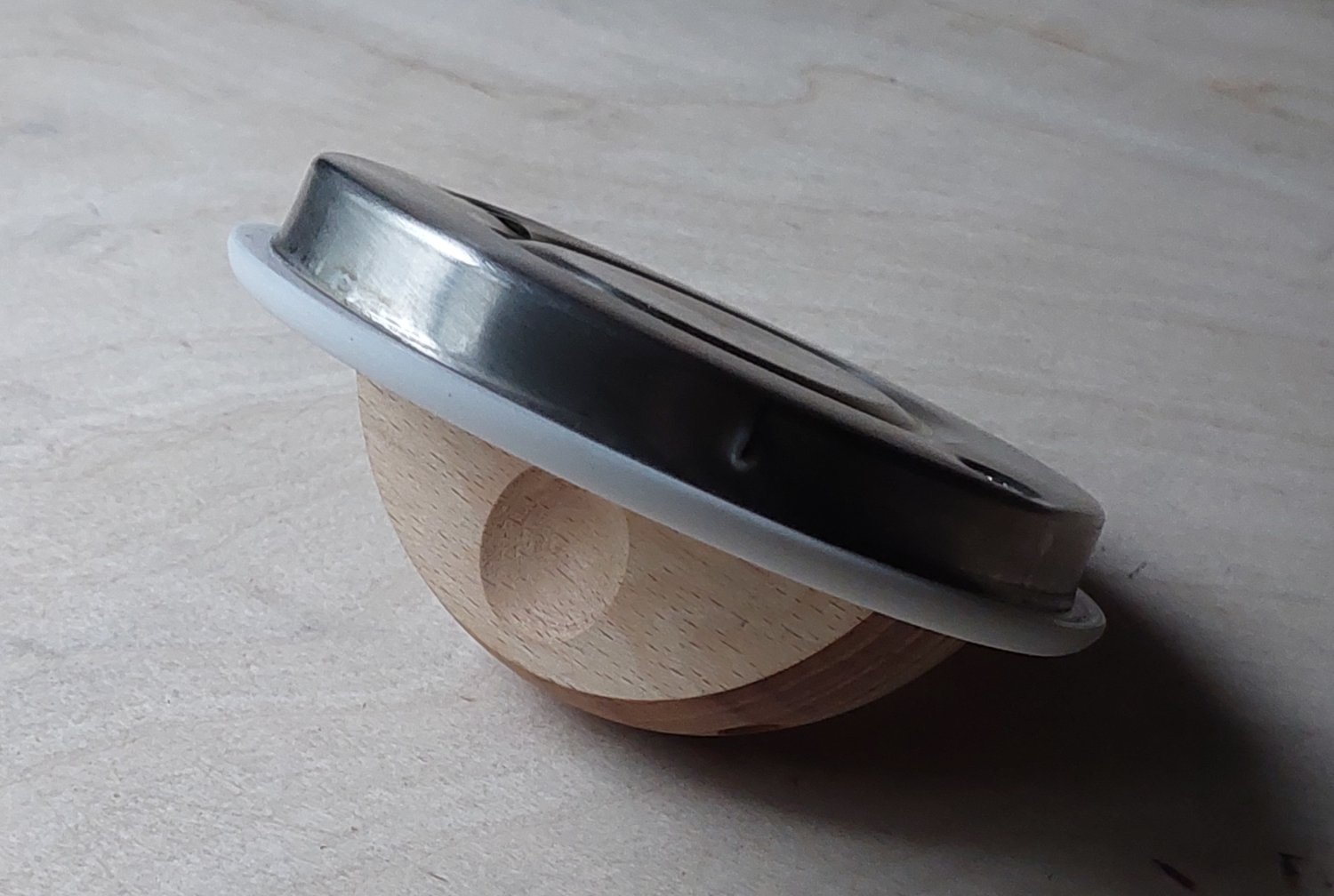

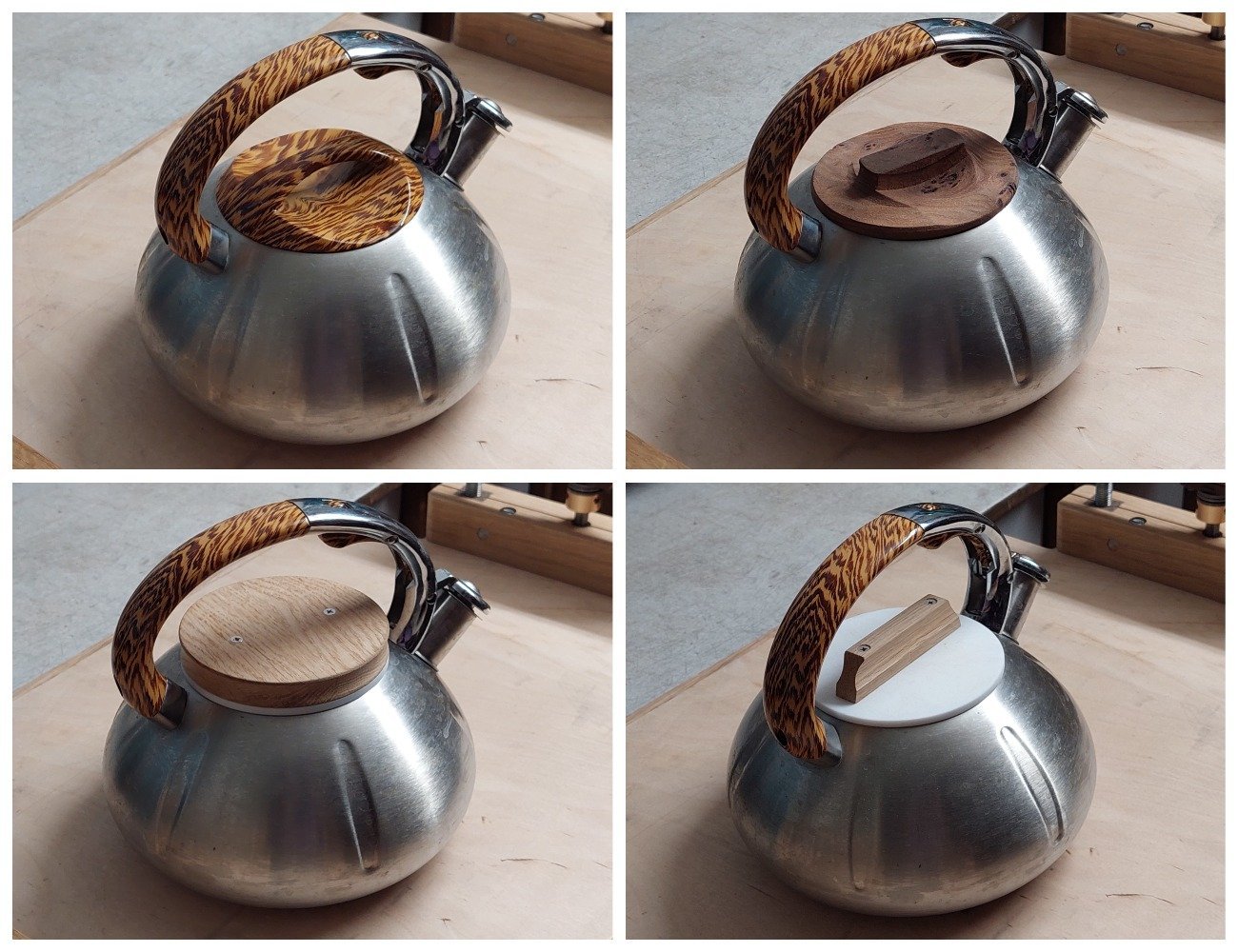

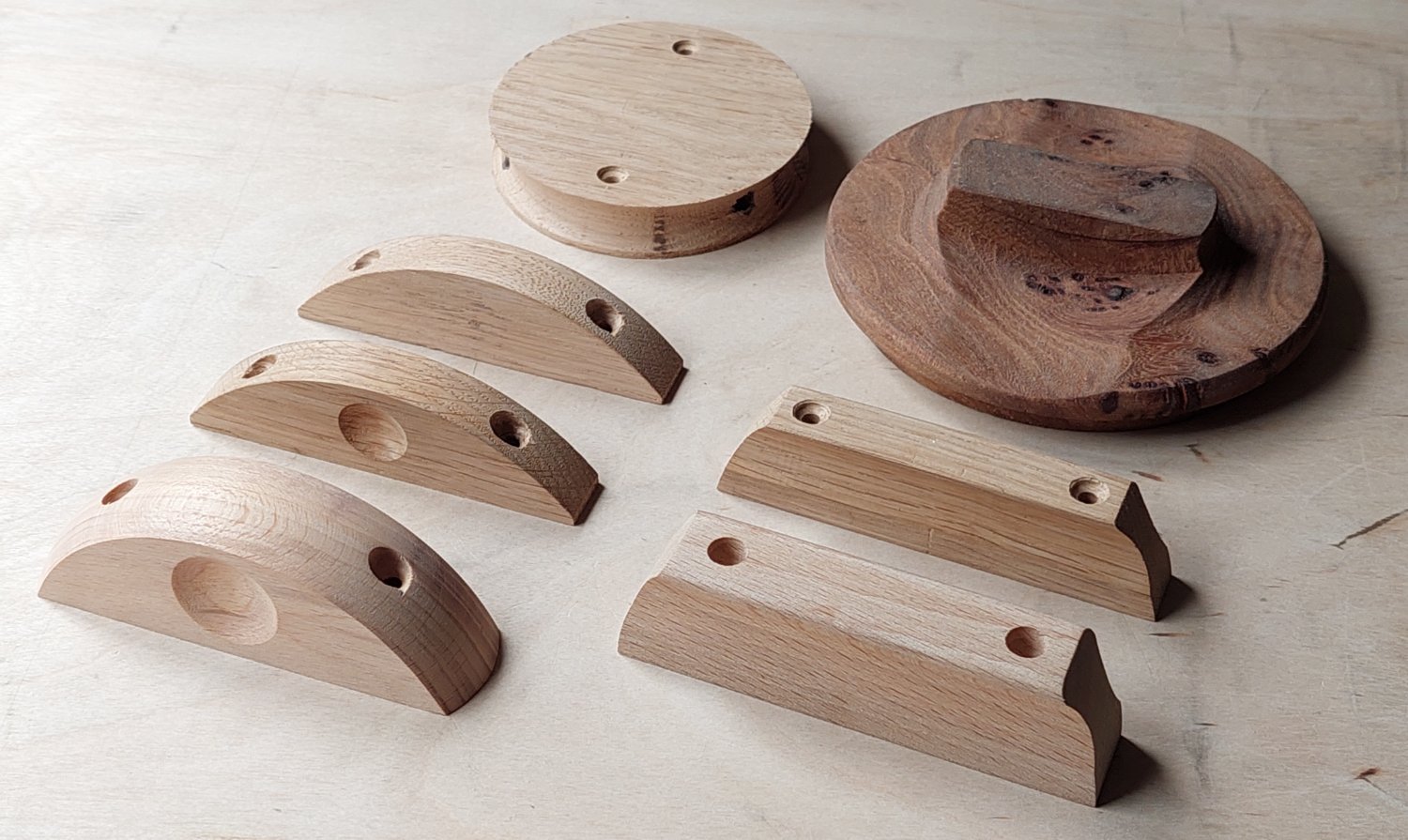

  Мы часто применяем в своих изделиях различные ручки; переноски, регулировки... не всегда удается подобрать что то готовое, подходящее по конструкции и дизайну. Давно, как то приобрел чайник, вскипятил в нем воду, а она имеет неприятный запах. Причина пластмассовая крышка чайника, хотел было его выкинуть. Хоть и новый, обратно в магазин не сдашь. Долго валялся в кладовке, решил таки сделать ему новую крышку. Первый вариант был из цельного куска карагача пропитанного подсолнечным маслом, снизу он конструктивно прикрыт нержавеющей накладкой, запах остался и стал другим. Решил использовать в основе фторопласт, он не дает запахов и стабилен до температуры 300 гр. За изысканной внешностью не гнался, но все же хотелось некоторой гармонии. Конструкция также определялась моими технологическими возможностями, было изготовлено несколько вариантов ручек, до получения удовлетворительного результата. Пропитывать и красить не буду.









  • Like (+1) 7
  • Thanks (+1) 1
  • 3 months later...
Posted

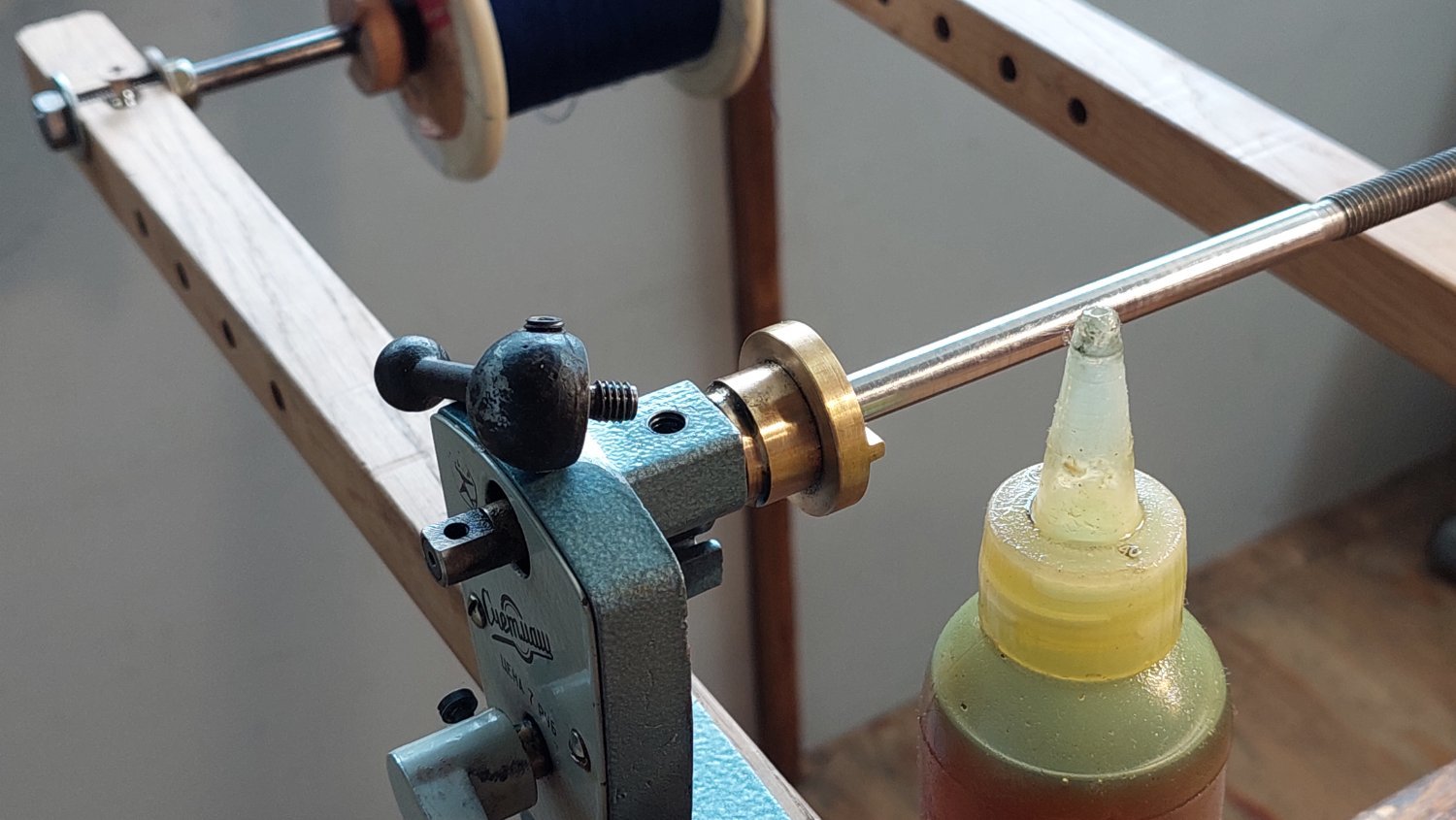

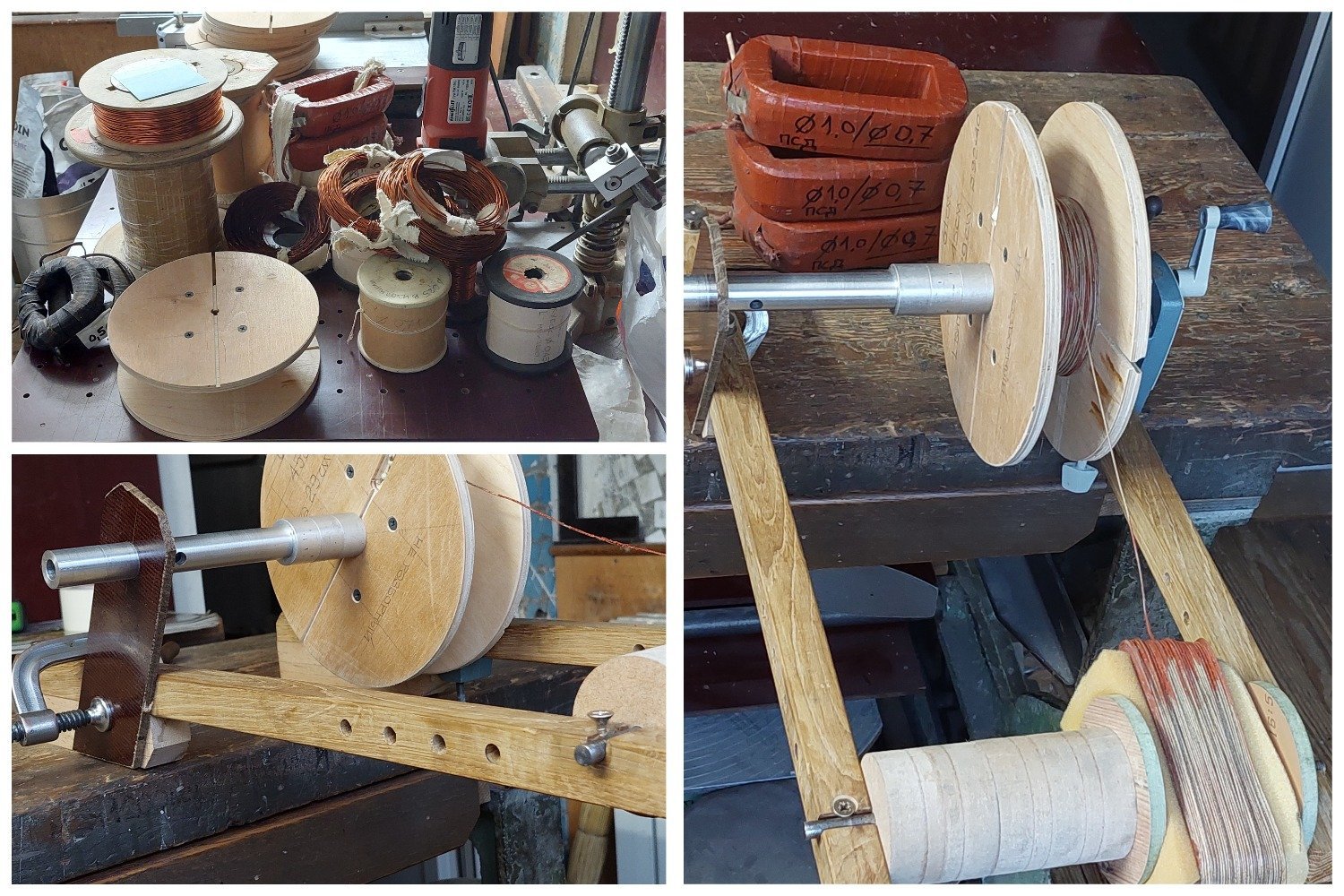

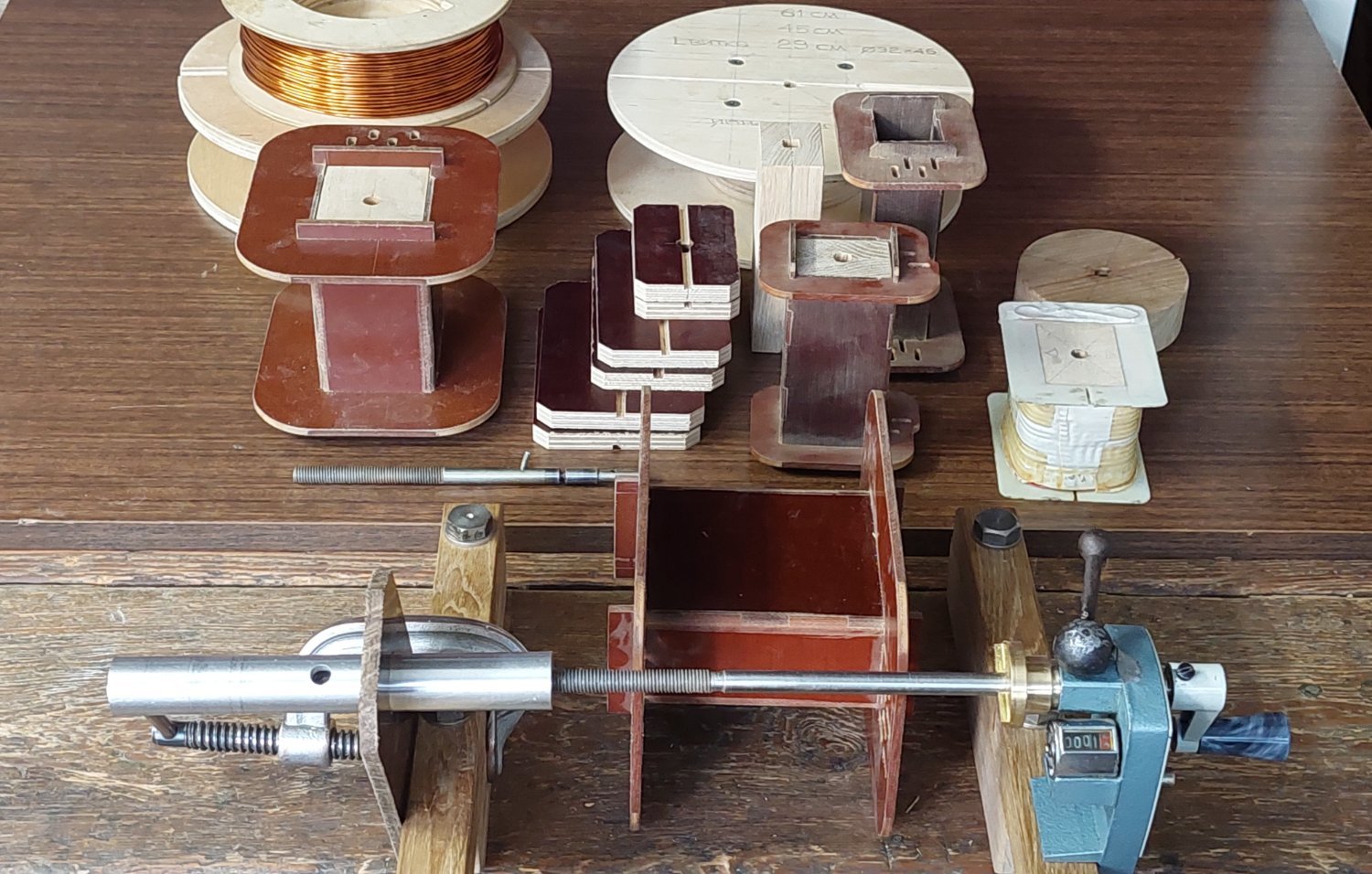

  Пришло время заняться намоткой трансформаторов и дросселей... потребовалось доработать намоточное устройство; - изготовить новый вал увеличенной длины, - сделать на нем более надежный упор, прежня винтовая шпилька гнулась при затяжке каркаса, - и применить удобный в использовании фиксатор вращения наматываемого каркаса. Разгрузка консольного вала с помощью дополнительной опоры скольжения сохранена.

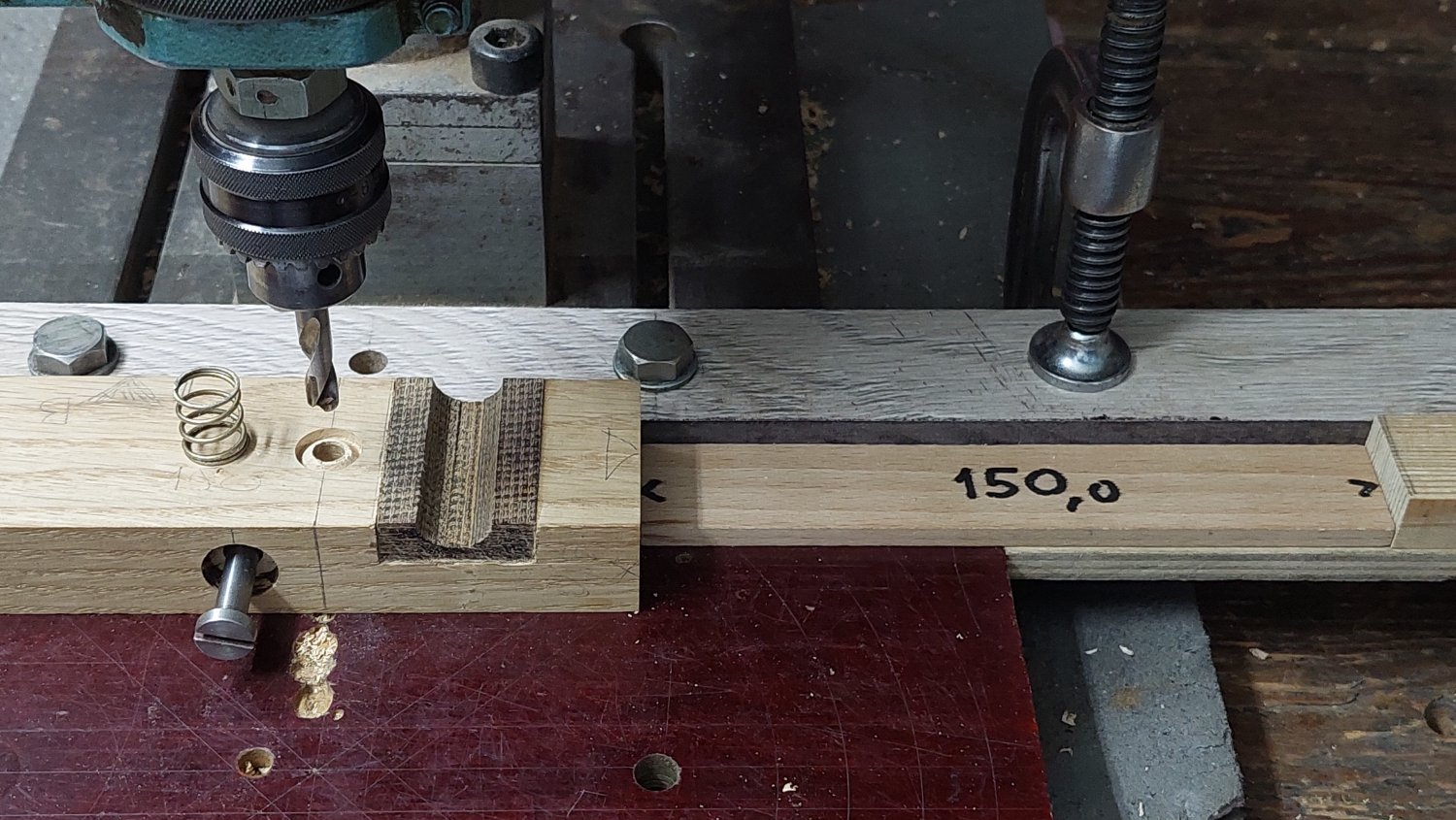

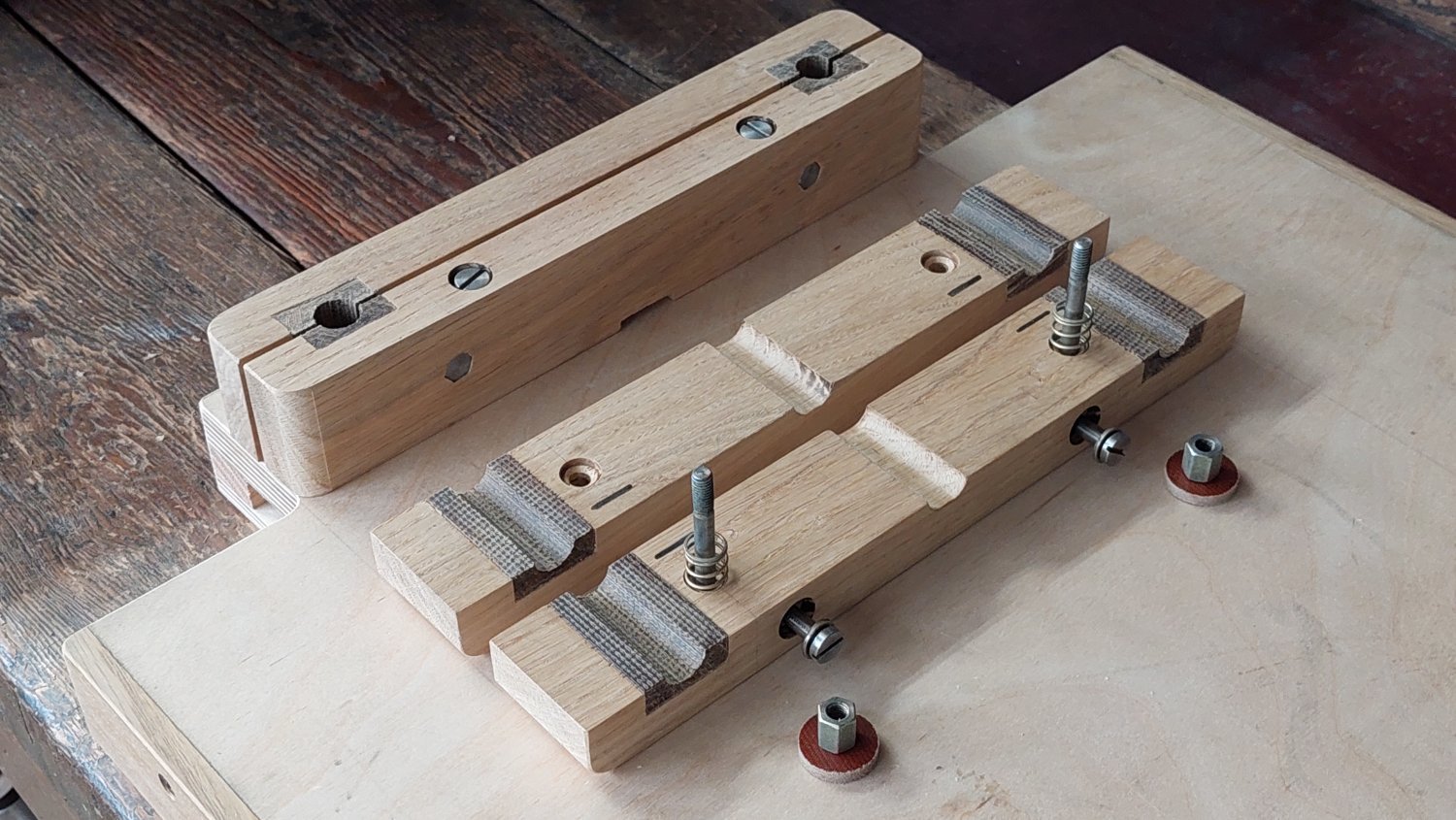

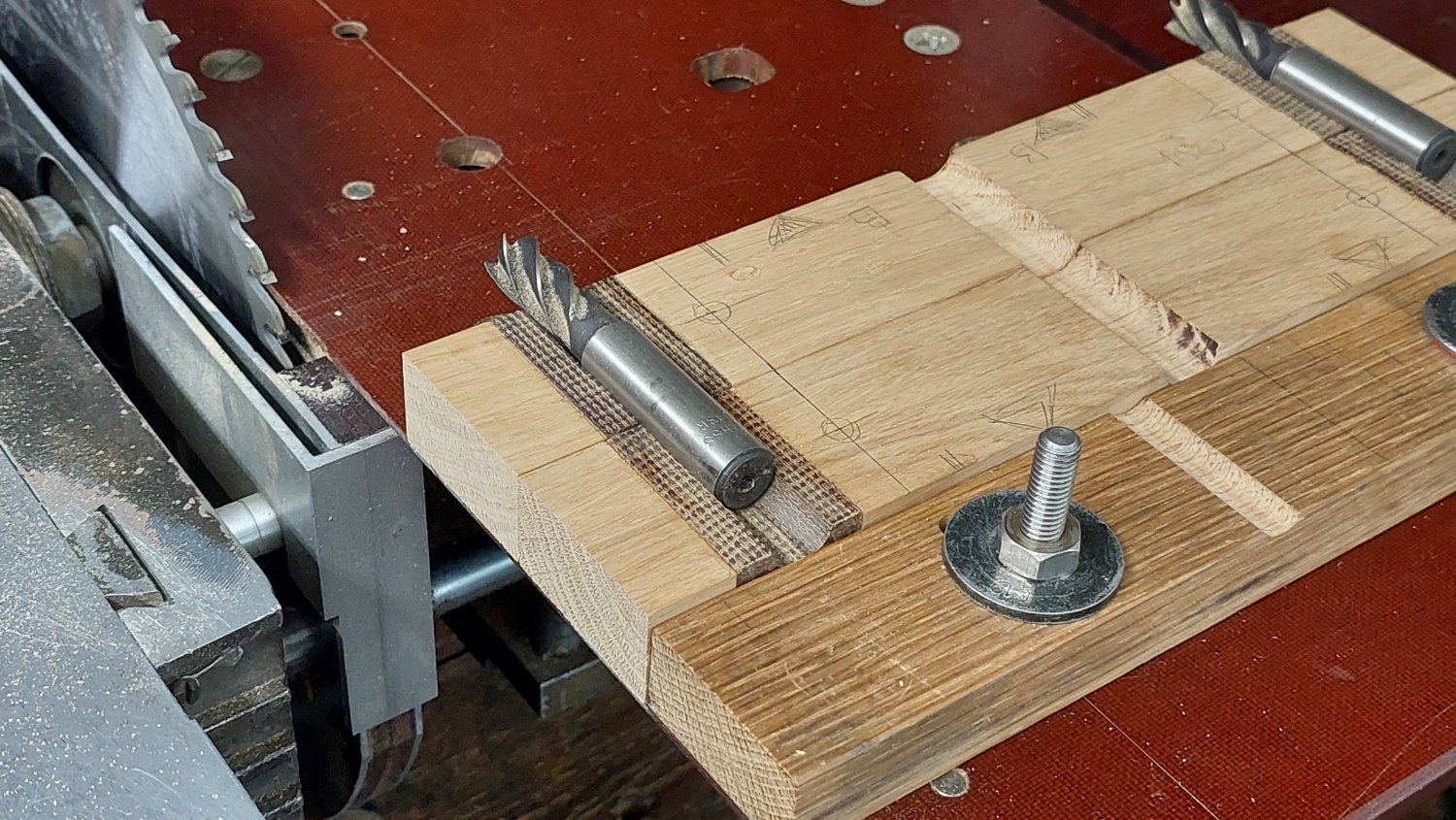

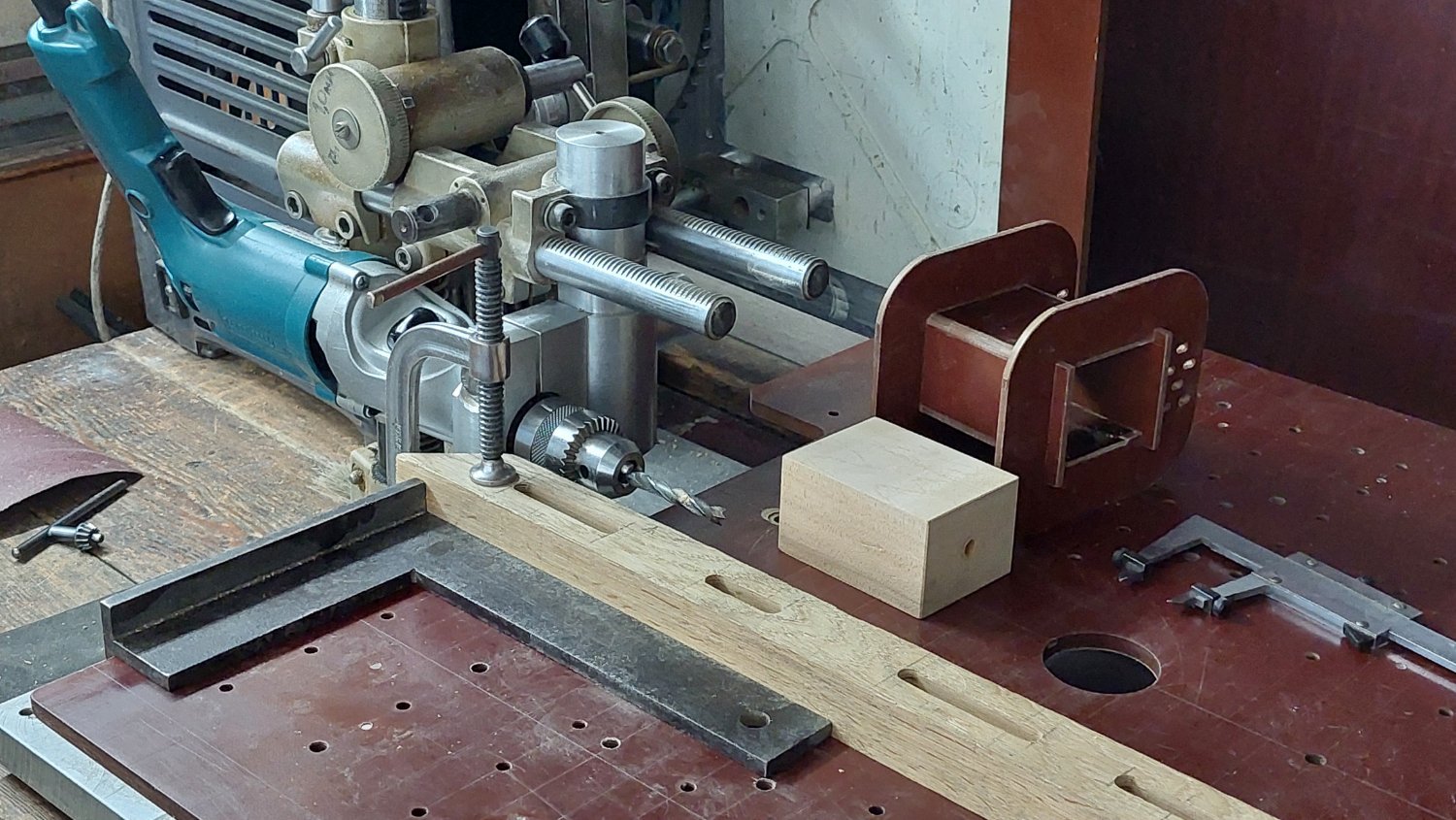

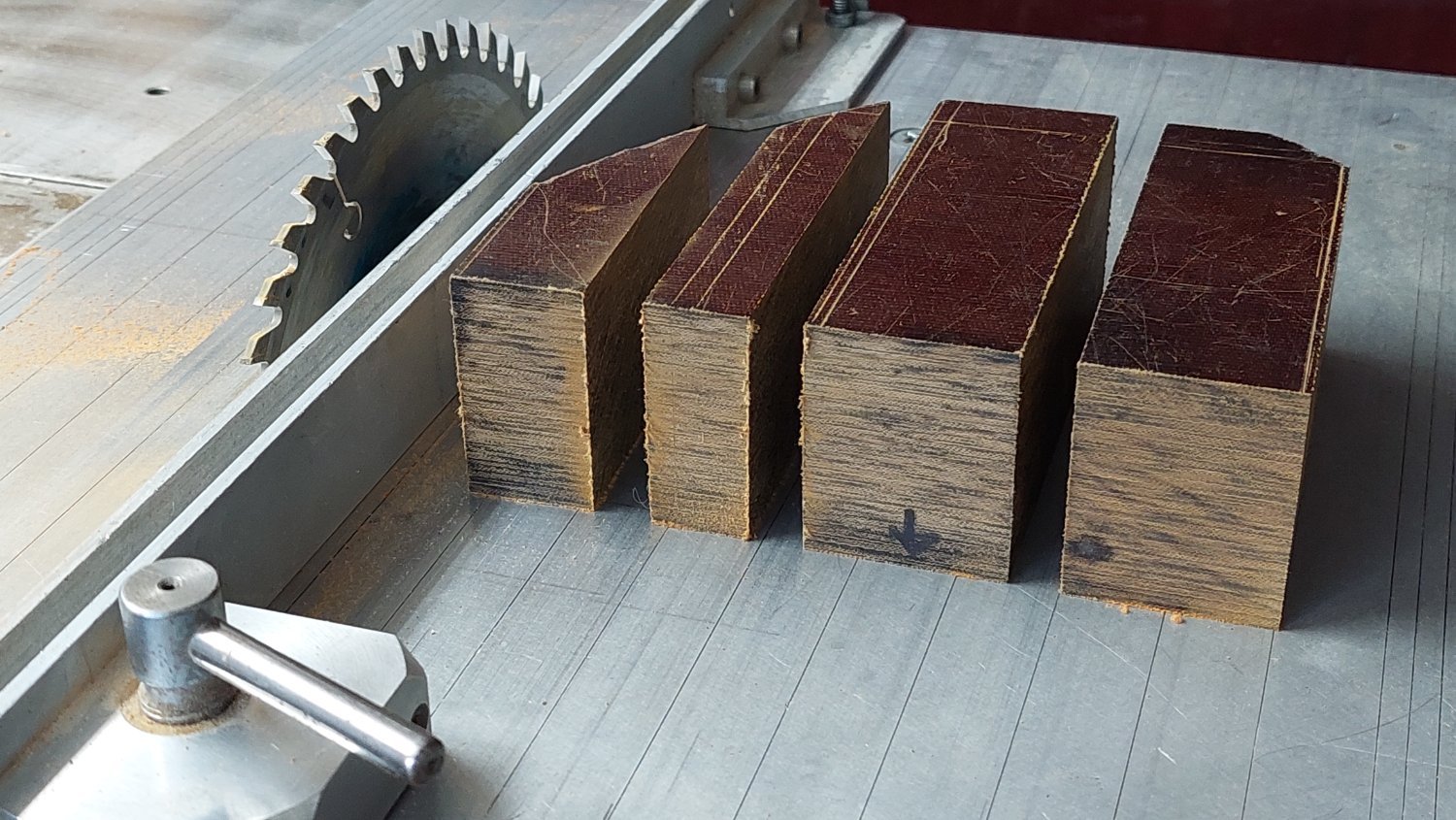

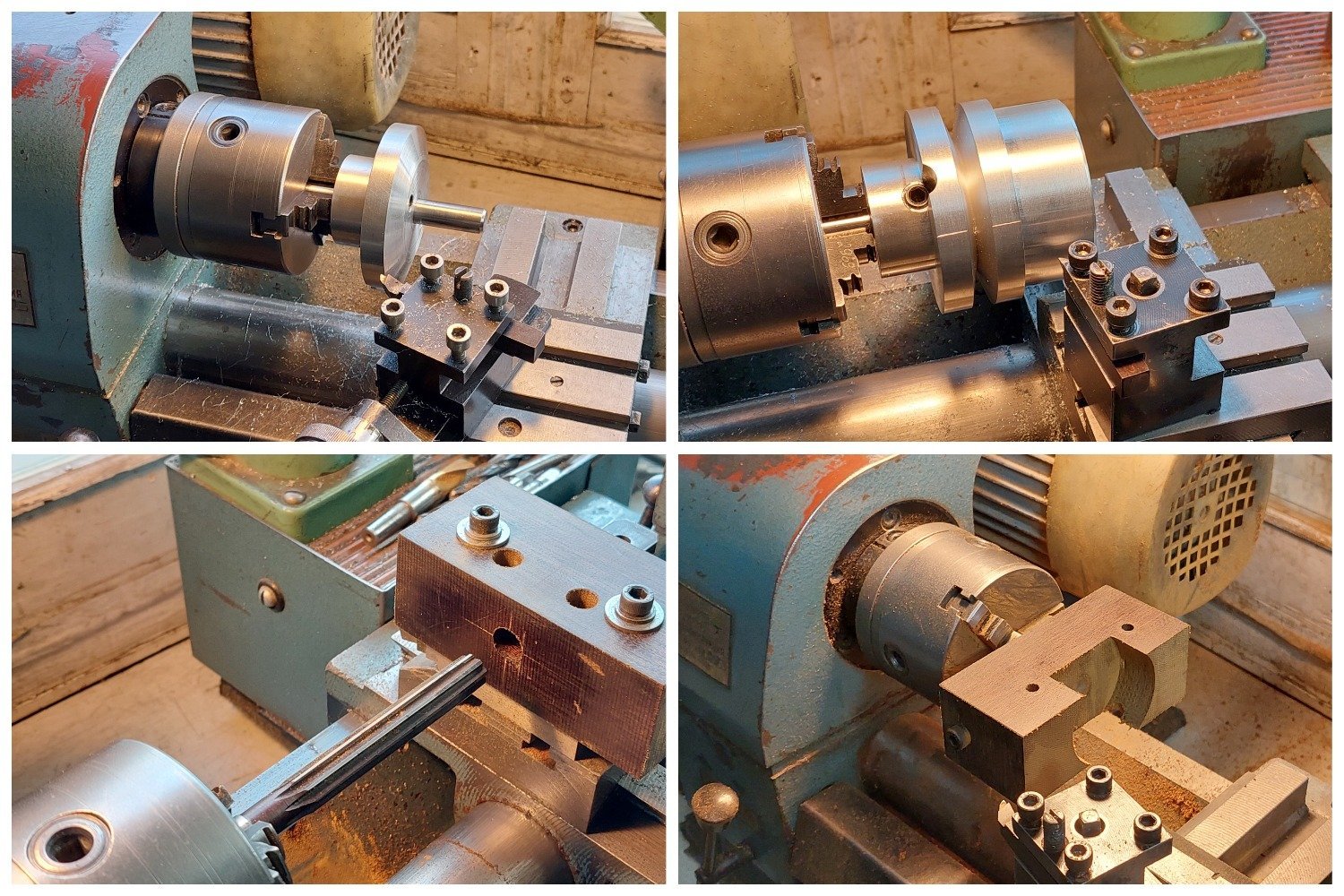

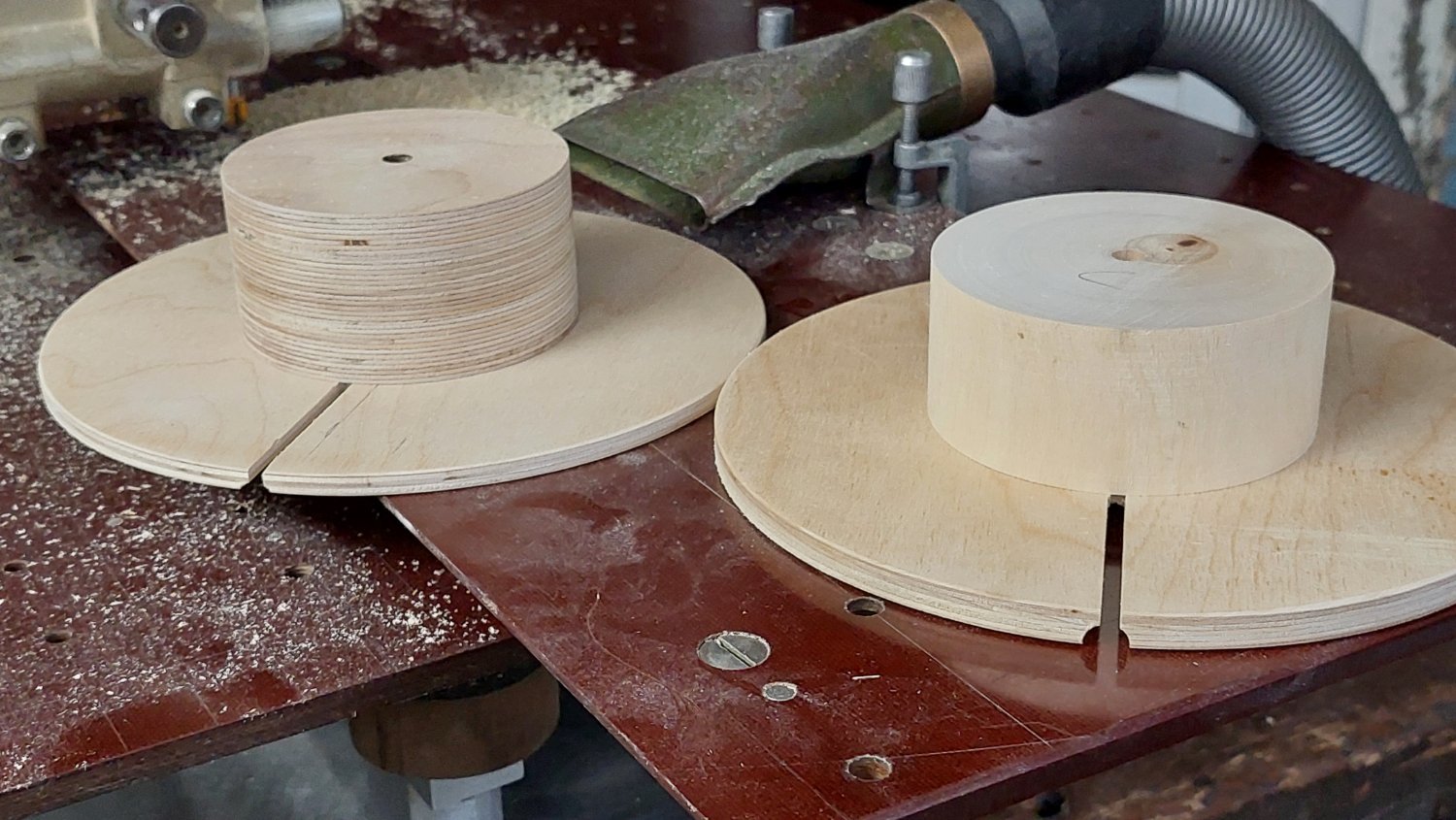

  Сделана также некоторая дополнительная оснастка, глубокие отверстия в прямоугольных оправках каркасов, точнее и проще пропилить, затем сложить (можно склеить половинки), чем эту операцию выполнять на горизонтально сверлильном станке. Изготовил дополнительно несколько мерных катушек.

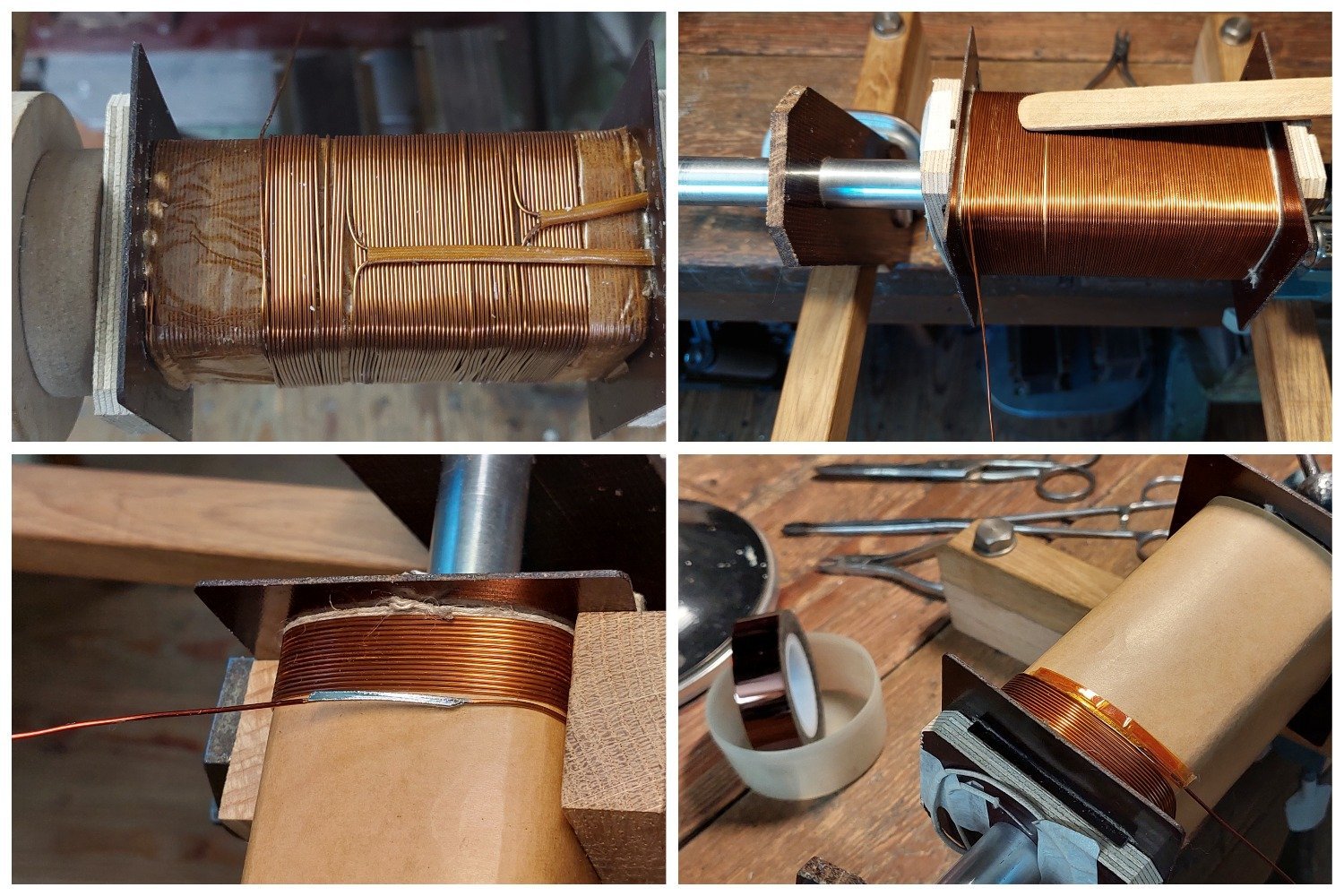

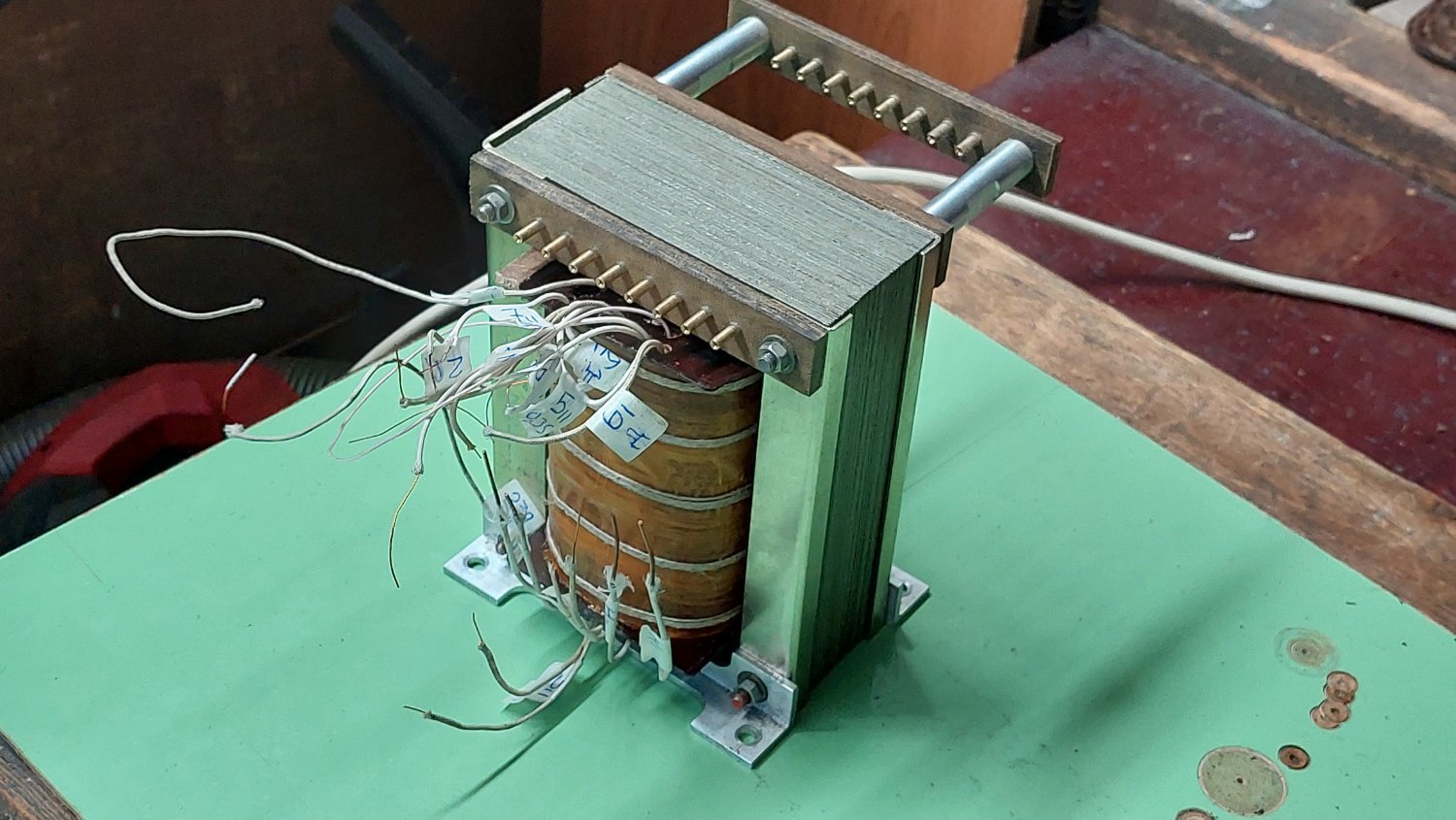

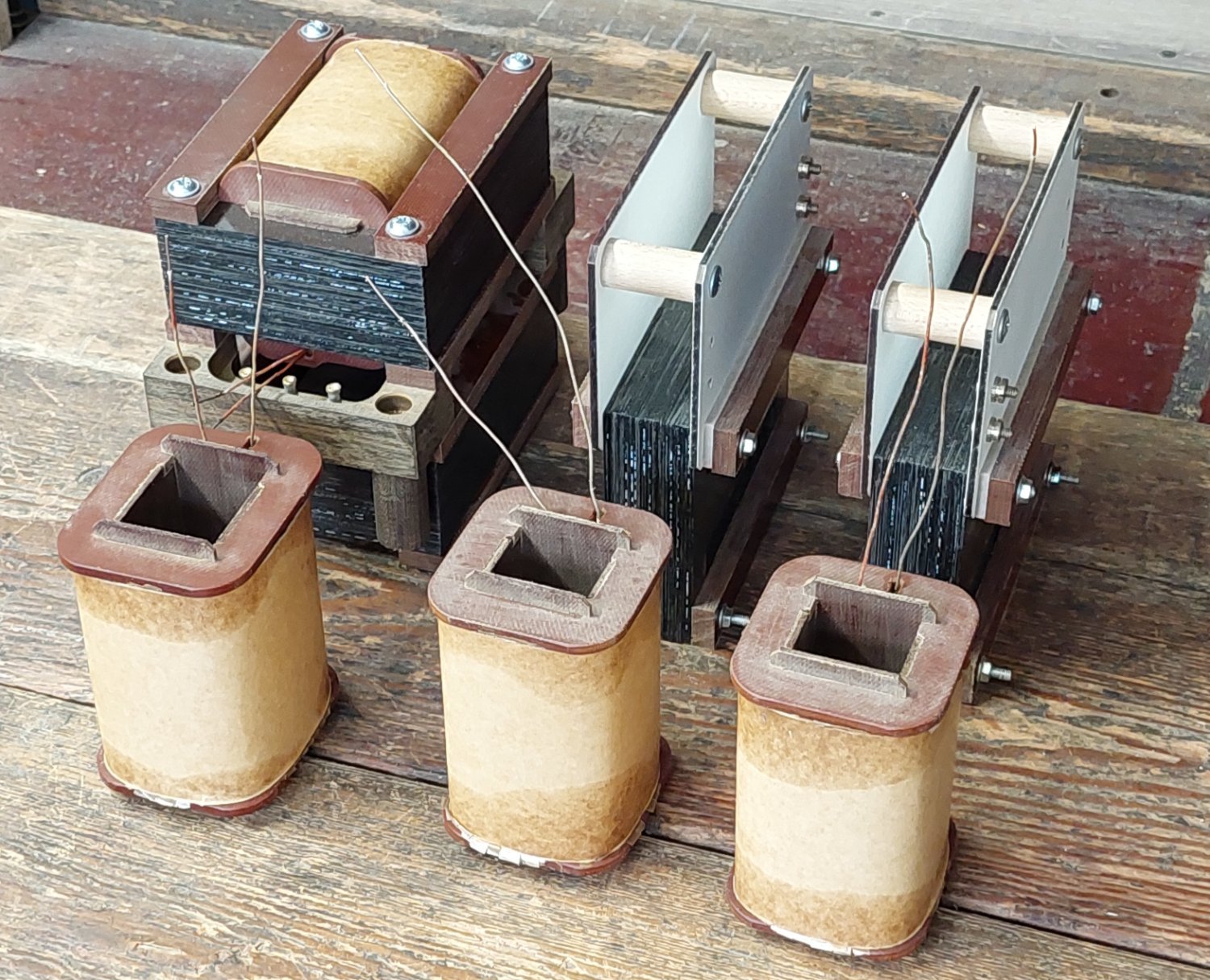

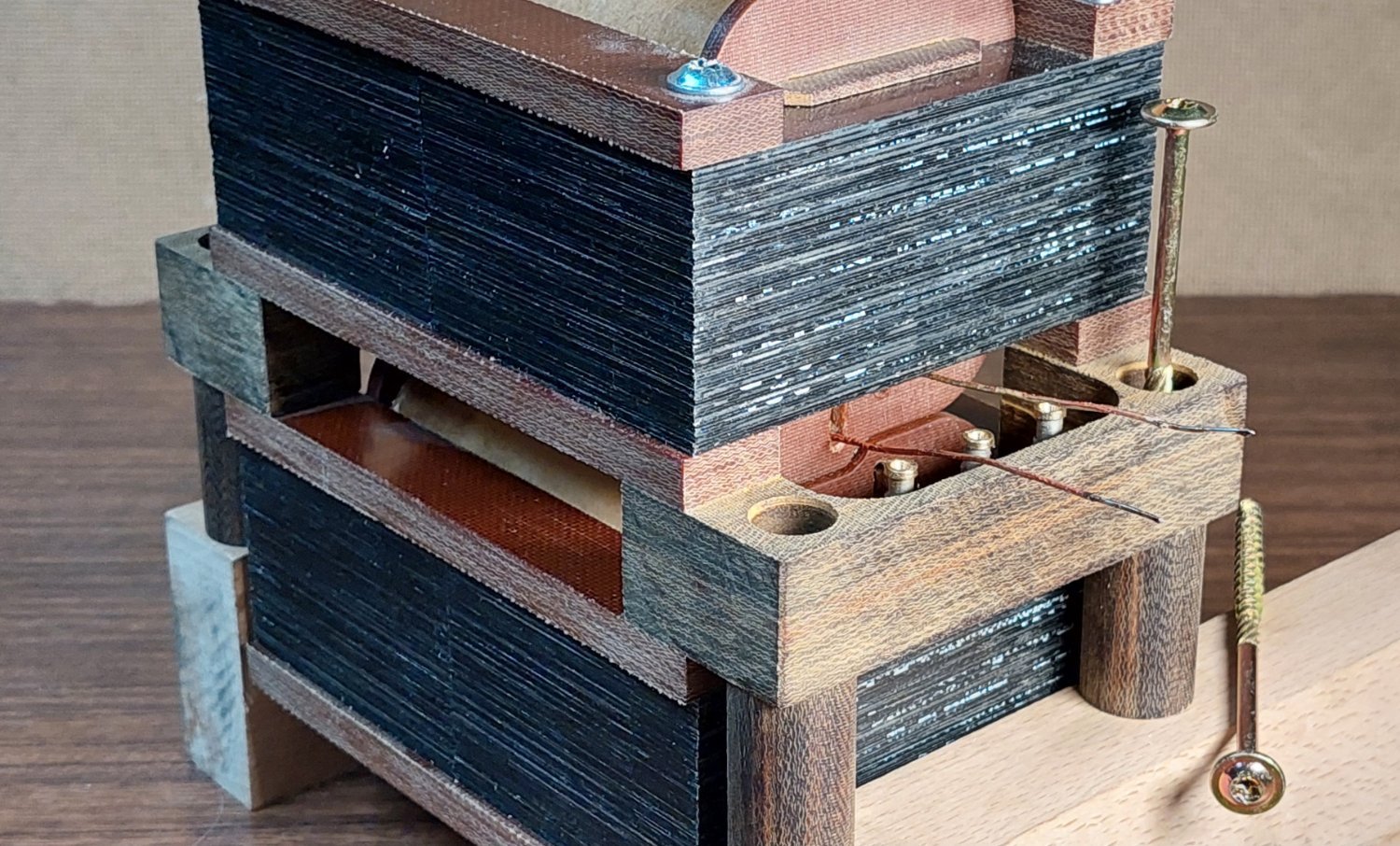

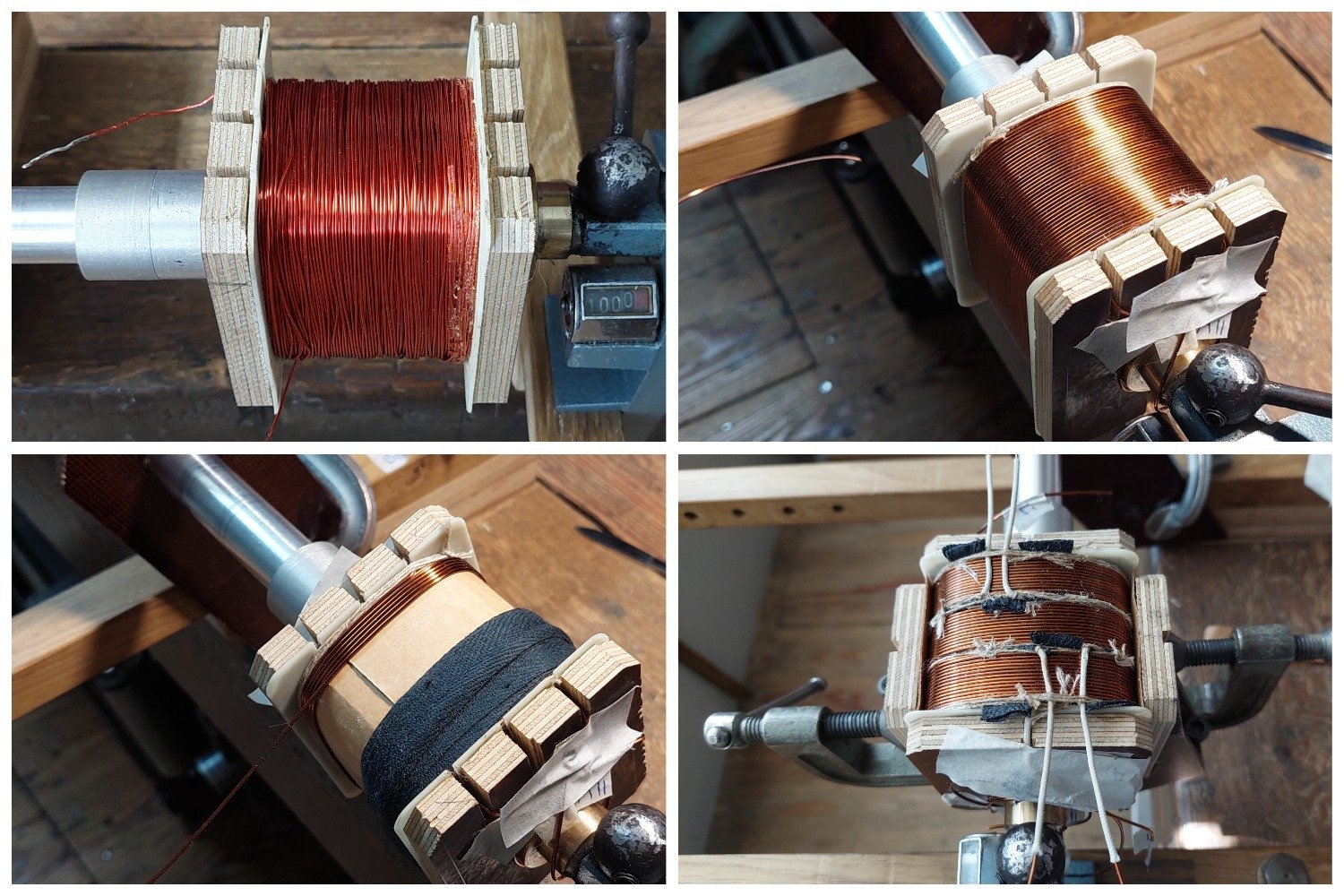

  Анодный и накальные трансформаторы пришлось полностью перемотать, так как их сетевые обмотки были намотаны безобразно; - перехлесты, в навал, занимали много места. Количество витков увеличил до полного заполнения слоя, отводы на 110 и 127 вольт исключил, соединения выполнил внутри слоя для плотной намотки. Все поместилось в притык. Свободный край межслойной изоляции временно фиксировал киперной лентой постепенно ее сматывая.

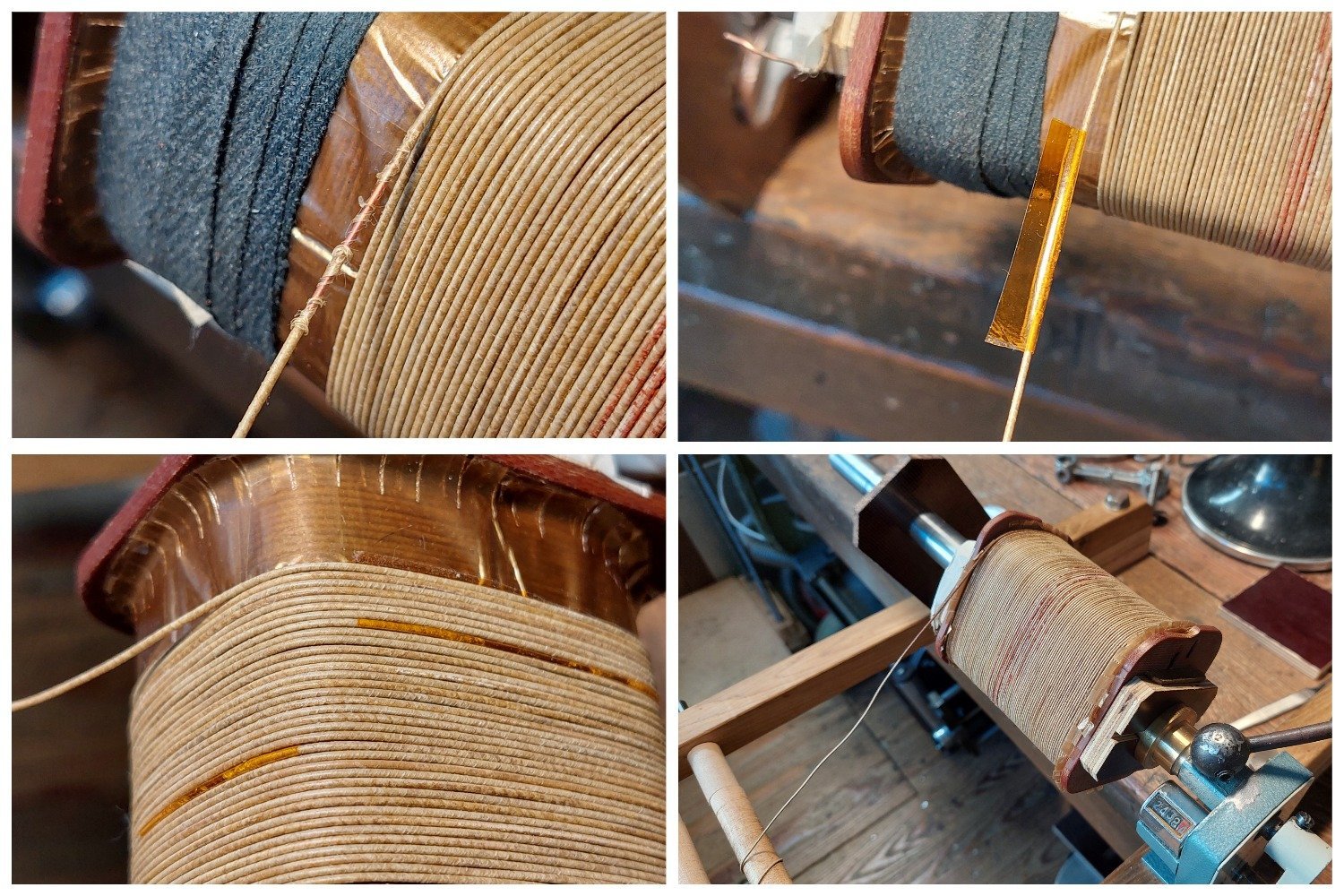

 Для дросселей оконечного и драйверного каскада взял провод потолще, был у меня б/у -  ПСД 0,71мм по меди - другого ему применение сложно придумать. Железо Ш на Ш 32*44 и Ш на Ш 32*32 все намотано до заполнения, вошло; пара по 846 витков и пара по 850 витков. Индуктивность получилась 1593mH/92om/120Hz и 1251mH/93om/120Hz соответственно. Рабочий ток оконечного каскада 1 - 1,2А (ГМ70), драйверного 0,5А (6Ф6С). Как рассчитать зазор дросселя, я не знаю, может кто подскажет требуемый ?

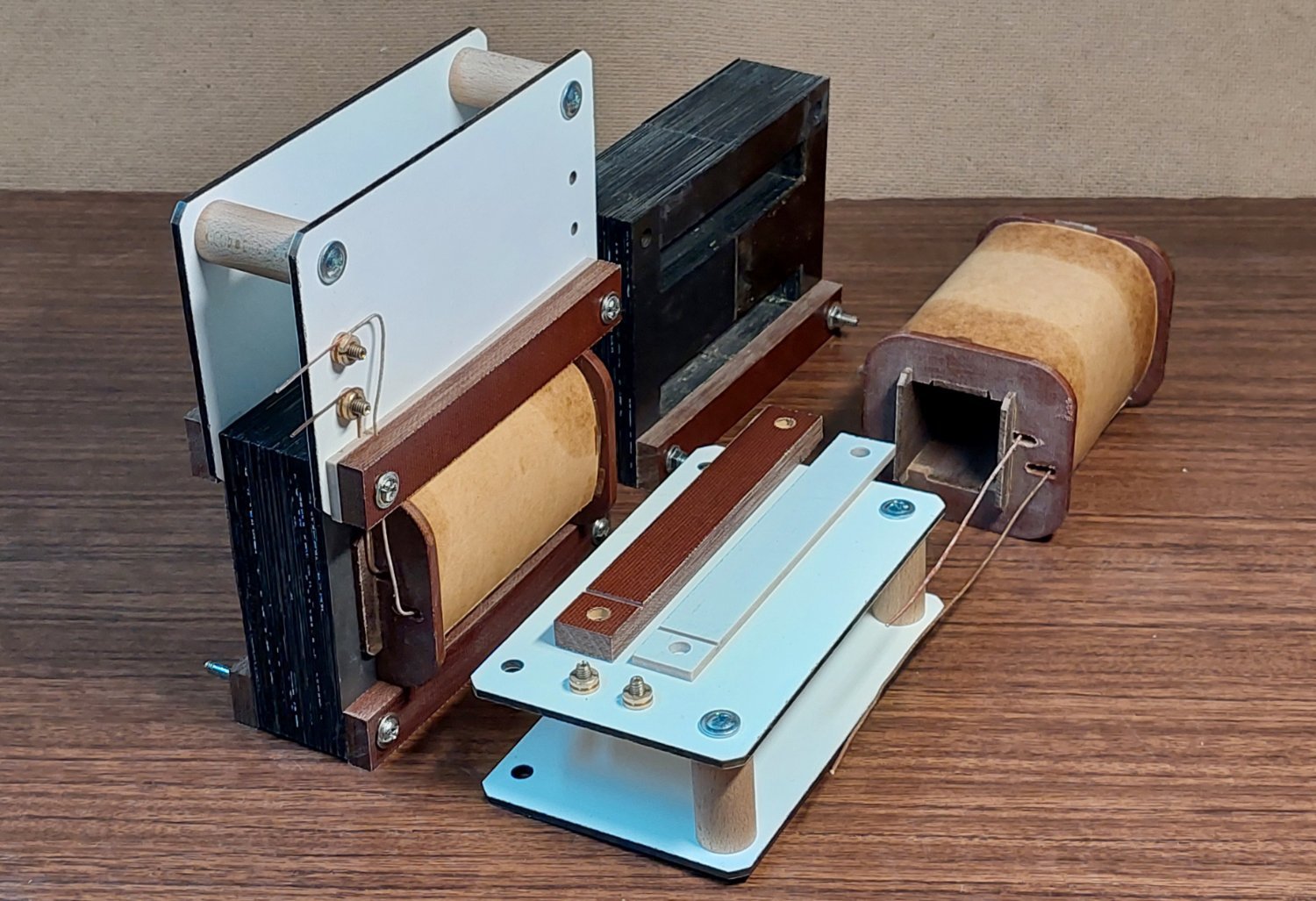

 Следующий этап намотка выходных и межкаскадных трансформаторов. Если первые намотать вручную можно, с использованием выше описанного намоточного устройства, то намотка тонким проводом межкаскадного без укладчика проблематична... решено сделать не сложное намоточное устройство на базе токарного станка "Универсал 3". Изменяемый шаг подач и его реверс мы уже имеем. Нужно лишь обеспечить точную и плавную подстройку шага, для этого будет применен небольшой клиноременный вариатор, намоточный вал будет поднят над станиной...   продолжение следует.

  PS.  На мой взгляд размещение темы " О конструировании ", в гуманитарном разделе неверно... здесь мы в первую очередь обсуждаем технические вопросы.

















  • Like (+1) 5
  • Thanks (+1) 1
  • Cool (+1) 2
Posted

Прямо загляденье! Смотришь и душа радуется... ) Что за провод используете для намотки? Это и есть ПСД, или ПСДТ?


  • Like (+1) 1
Posted
16 часов назад, Normann сказал:

 Что за провод используете для намотки? Это и есть ПСД, или ПСДТ?



  Добрый день, это провод с чермета Советской эпохи, катушки возбуждения статора размотал, точно марку не скажу, изоляция стекловолокно - вероятно ПСД. Четыре катушки, куда его нагревостойкость применить? Прикидывал пустить его на первичку выходных трансформаторов ГМ70 (двух катушечных), но его немного не хватало, пробивное напряжение небольшое, как он в звуке тоже непонятно. Решил пустить на дроссели, не выбрасывать ведь.

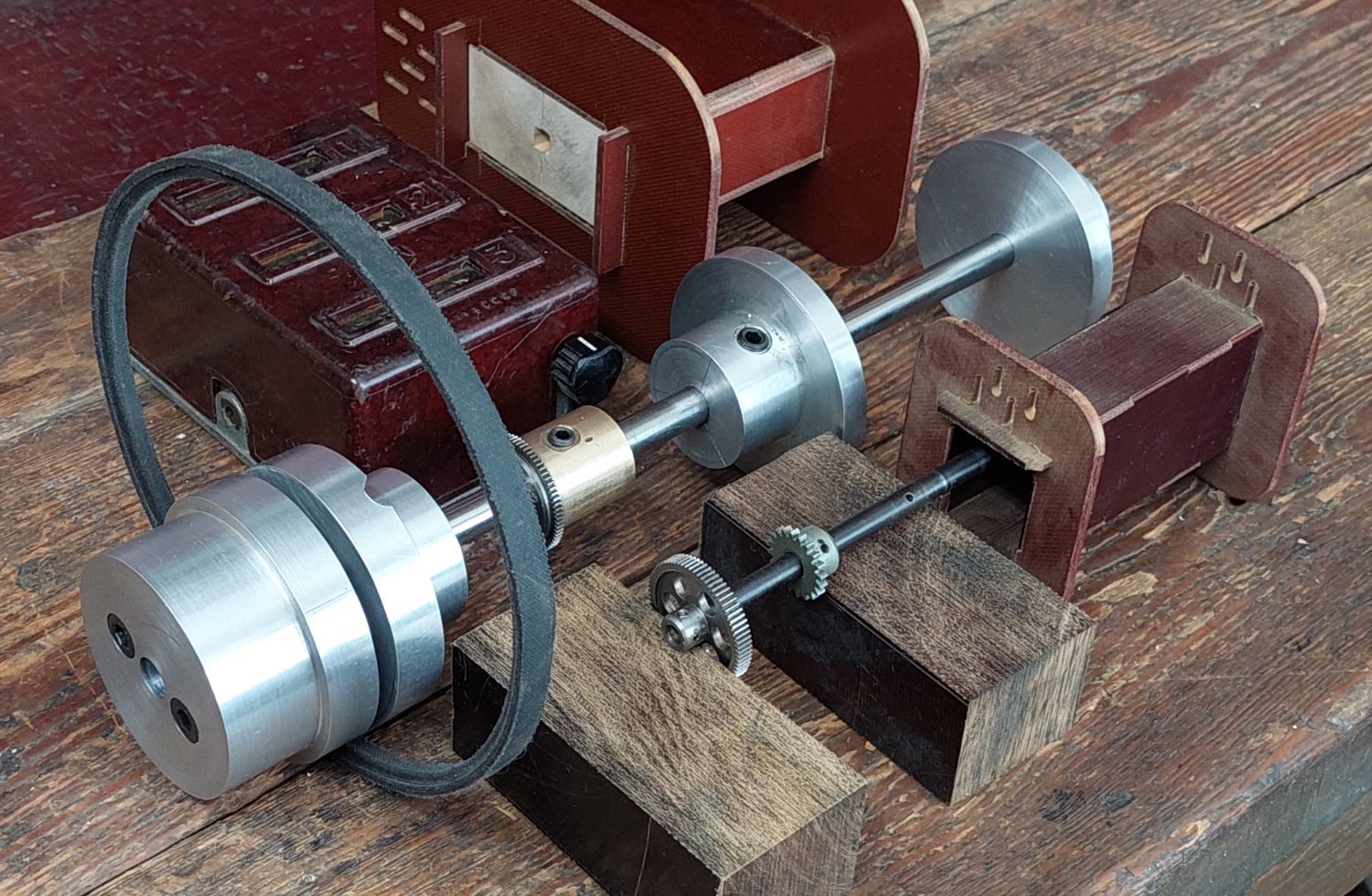

  Продолжу о намоточном устройстве... к сожалению станок "Универсал 3" имеет не большие размеры и большие катушки на нем не намотать, как по диаметру 70мм, так и по длине. Но зато он занимает мало места в квартире, весит всего 60кг., имеет грамотную и жесткую конструкцию. Есть конечно упрощения/недостатки, но в 80-е годы это был лучший доступный вариант.

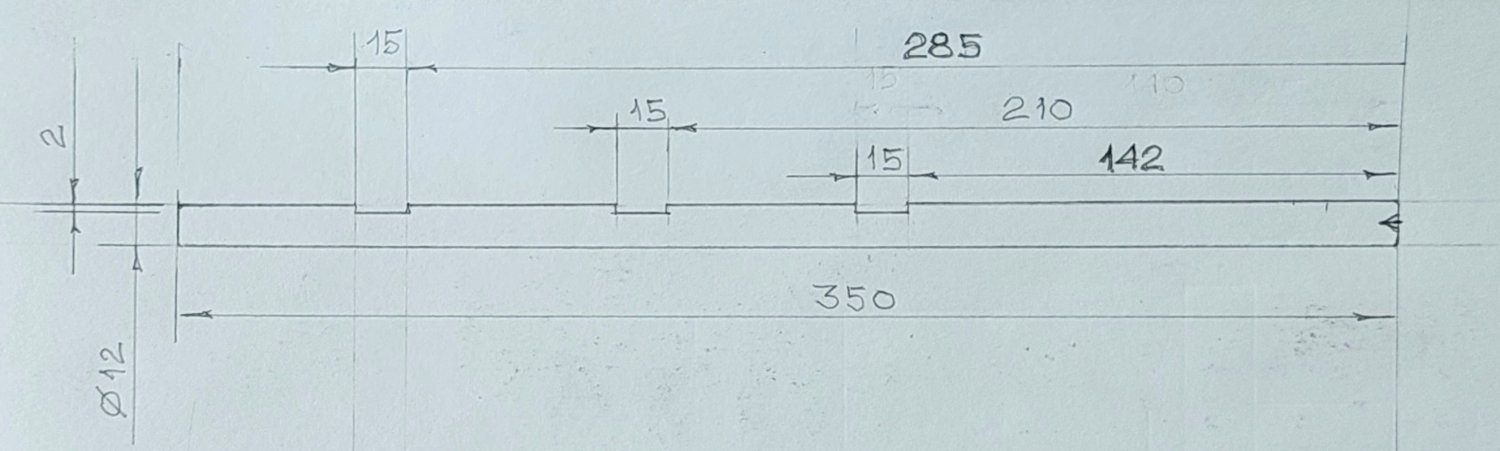

  Поднятие/перенос вала решает почти все проблемы; диаметр катушки не ограничен (в разумных пределах), длина намотки определена ходом суппорта 215мм (вал потребуется длинной 450мм). Само устройство не нарушает функциональность станка, легко и быстро монтируется, не занимает много места.

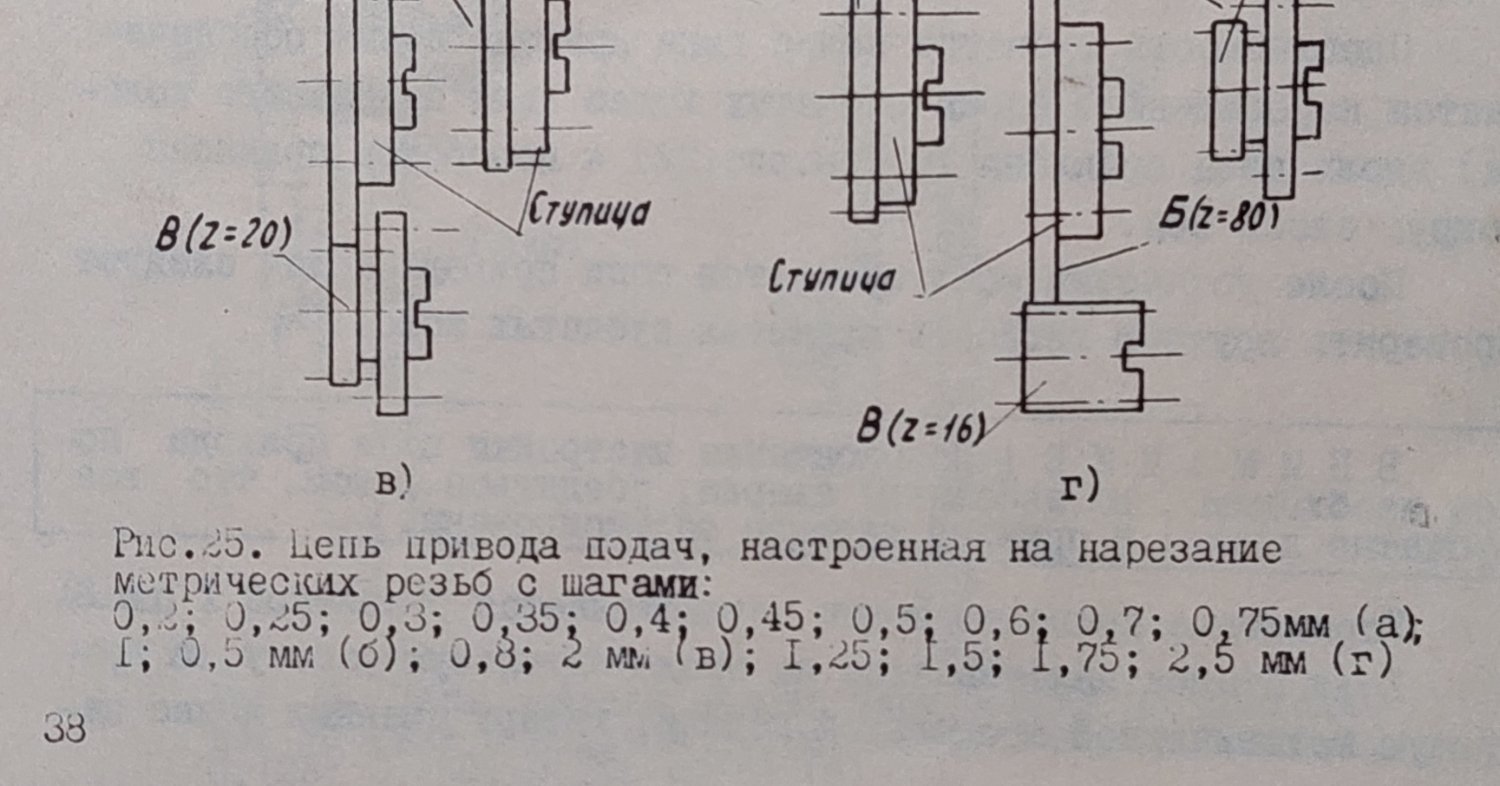

 Рассматривалось несколько конструктивных решений варитора; ступенчатая регулировка и варианты плавной, выбрал решение с двумя пружинами. Всегда многое зависит от наличия исходных материалов, их размеров, технологических возможностей. Тут важно гармонично связать все вместе. Например имеется закаленный шлифованный вал диаметром 12мм, длиной 350мм, его не просверлить, не нарезать резьбу. Пришлось посадку шкивов выполнить таким образом, примитивно конечно болтом придавливать, центровку нарушаем. От вероятного прокручивания сделаю на валу абразивом лыски глубиной 2мм, проточка канавки под ремень в собранном виде.  На этом пока все, работаем дальше...













  • Like (+1) 5
  • Cool (+1) 1
  • 3 weeks later...
Posted

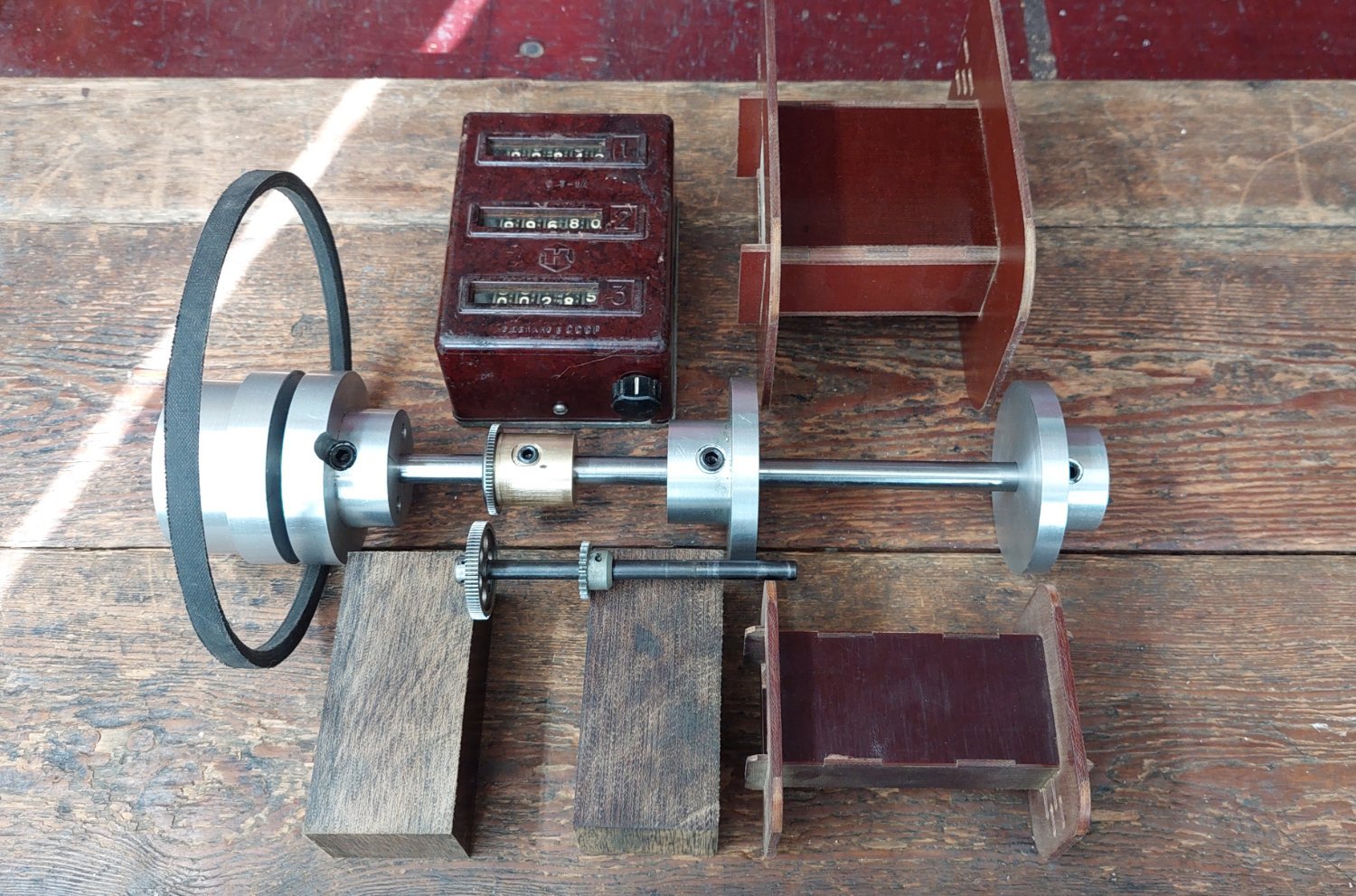

   Продолжил работу над намоточным устройством;

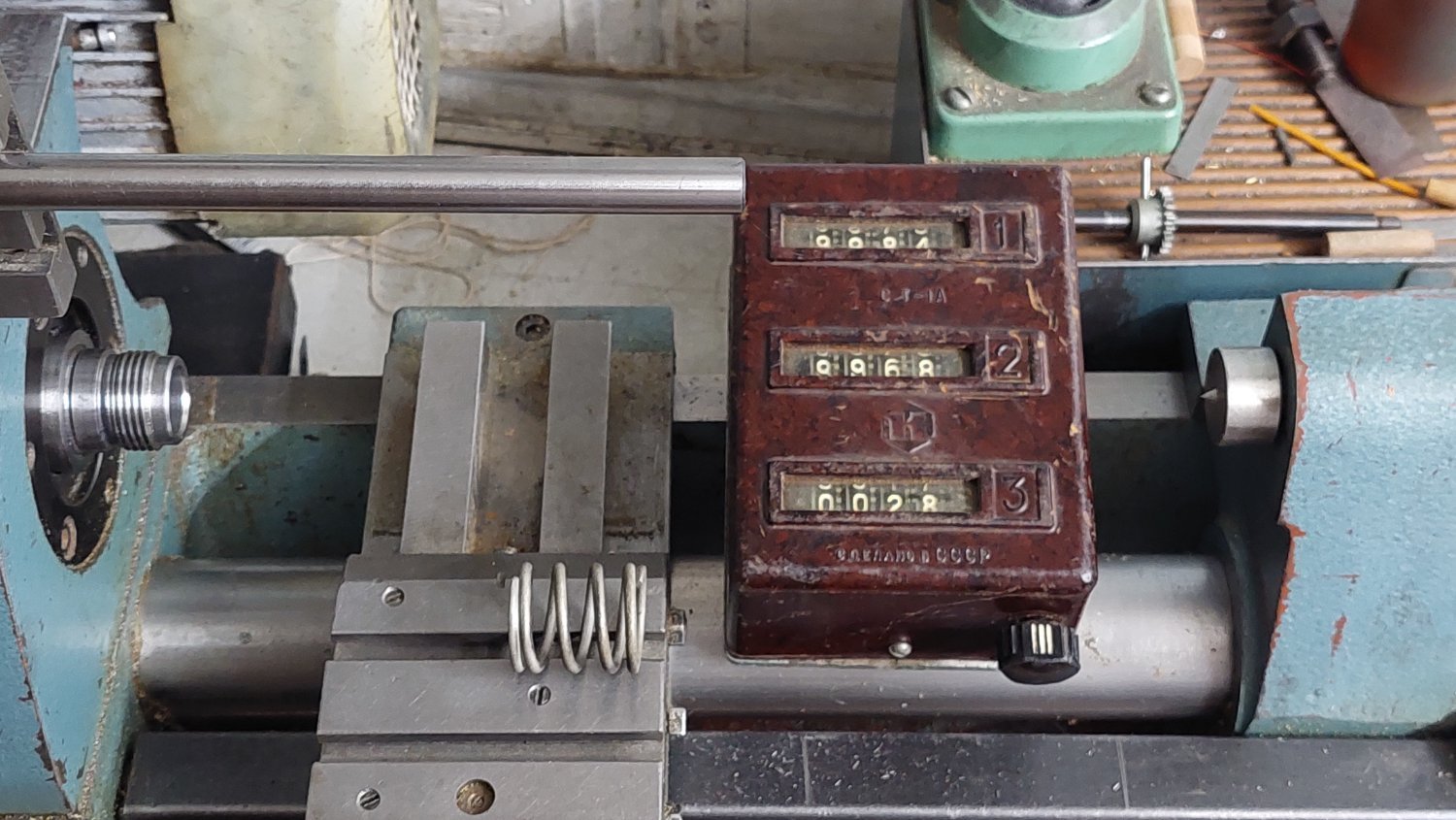

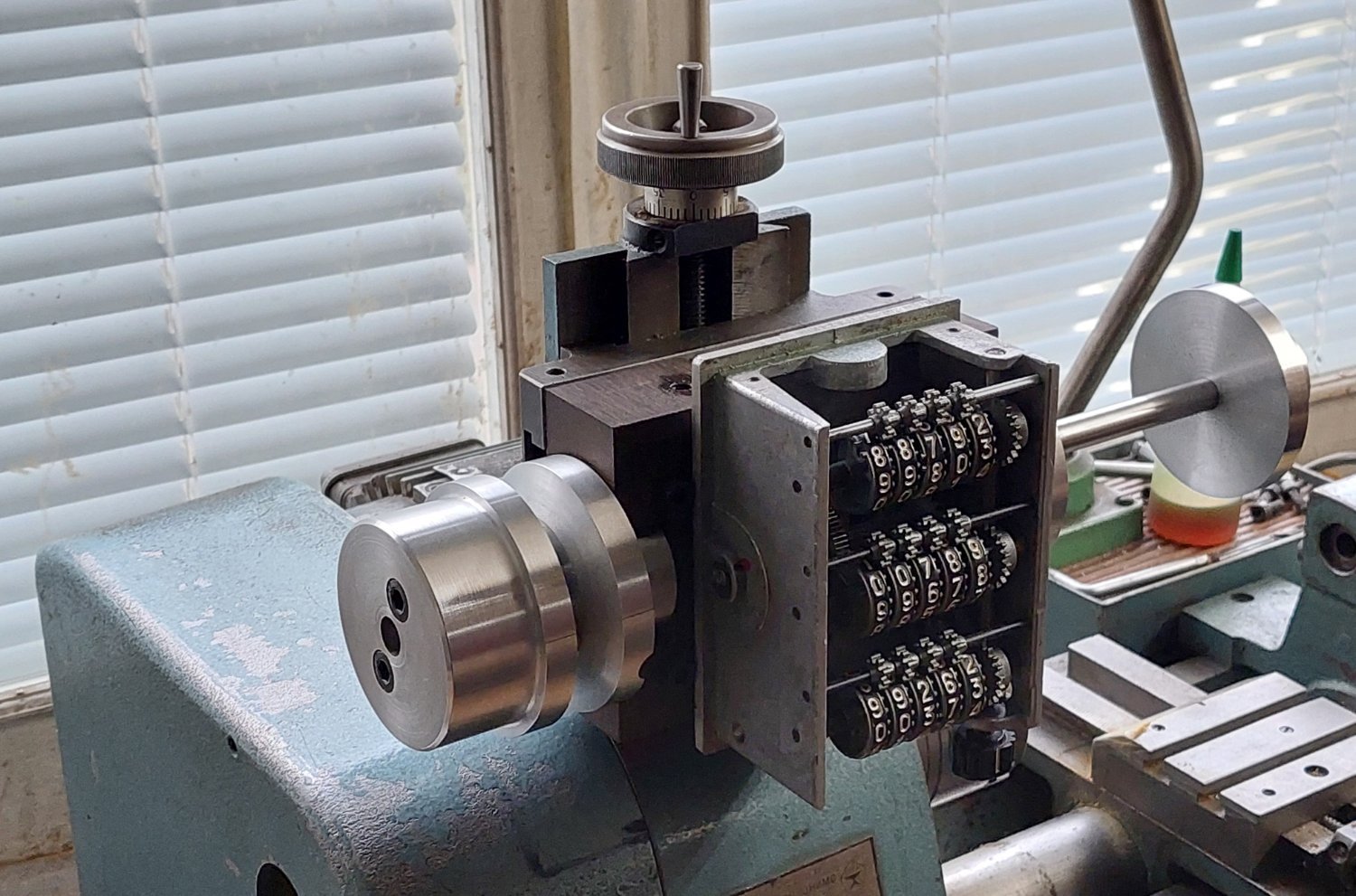

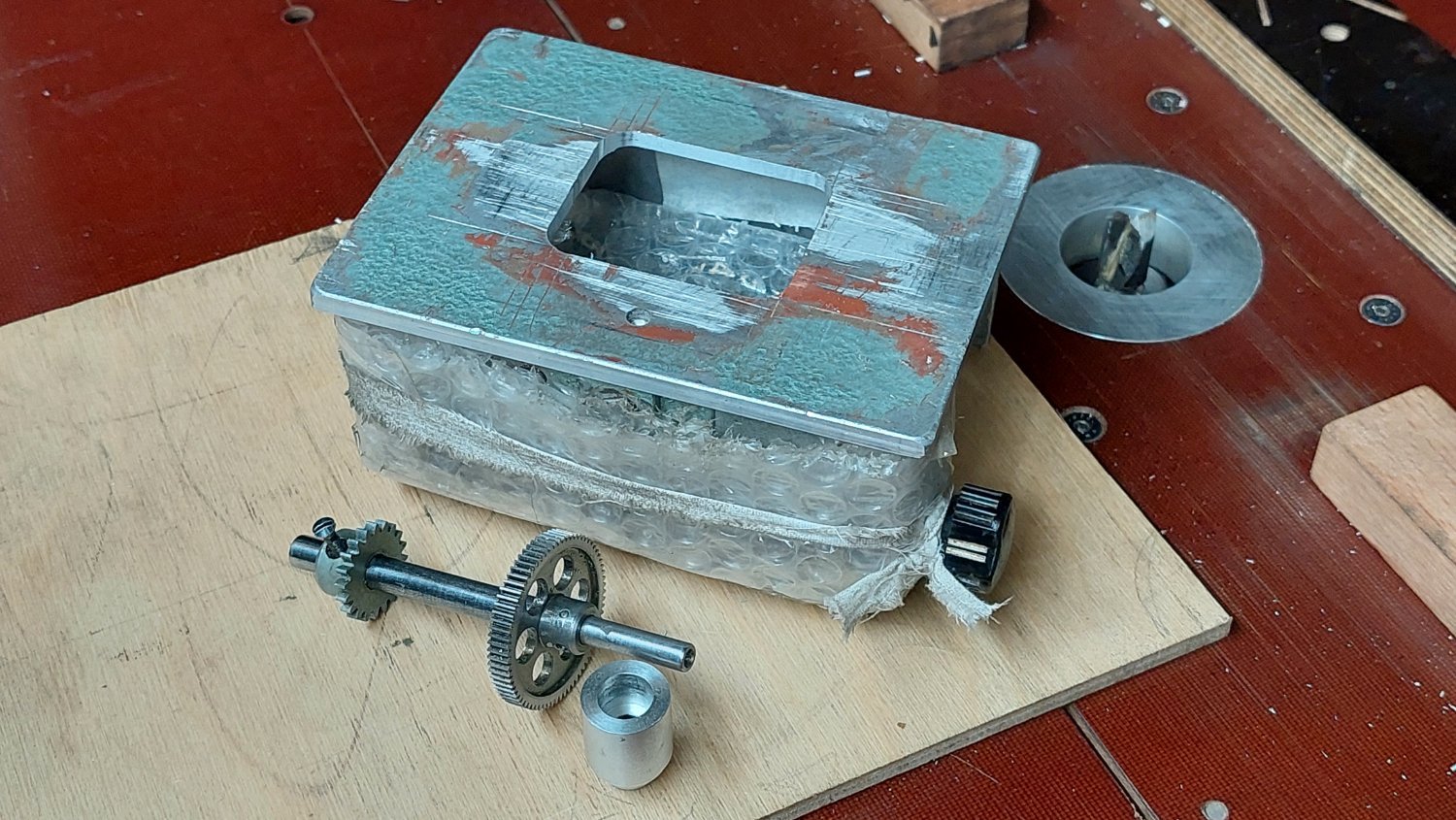

  - Установил переключаемый на три отдельных барабана, счетчик витков, подобранный на чермете в 90е, долго валялся в гараже. В задней части корпуса, для привода его счетного механизма сделал окно и отфрезеровал контактные площадки сборки устройства. В результате получается собранная, самостоятельная, съемная конструкция. Обеспечена быстрая установка и демонтаж. Шестеренки привода счетчика, тоже чермет, ЗСУ "Шилка".  Возможно применение счетного механизма другой конструкции, например от вязальной машины, привод обеспечить кулачком.

 - Для более точной и качественной намотки, желательны плавный старт и не слишком большие обороты. Двигатель станка "Универсал 3" имеет примерно 2800 об. мин., редукция с применением трех ремней снижает их до 200 об. мин., плавный пуск/стоп, в принципе можно обеспечить слабым натяжением и подтормаживанием шкива рукой, но как то не очень, мне это нравиться. Шумность трех ремней, сложность настройки, при этом для обеспечения самой низкой частоты вращения, на двигателе используется шкив всего 22 мм. В то время как минимальный диаметр шкива для клинового ремня Z составляет 63 (50) мм. Ремень просто пережевывается таким малым диаметром и быстро выходит из строя. Более оправдано применение здесь поликлинового ремня PH или PJ допускающих минимальный диаметр шкива 13 и 20 мм соответственно. Давно собирался переделать привод станка, наконец решился. Двигатель также решил применить ансихронный более низкооборотный, либо регулируемый коллекторный. Применение частотного преобразователя, вызывают у меня сомнения в надежности его работы (принудительное охлаждение частотника, программирование всех параметров двигателя, создаваемые им помехи), желательно что то по проще.

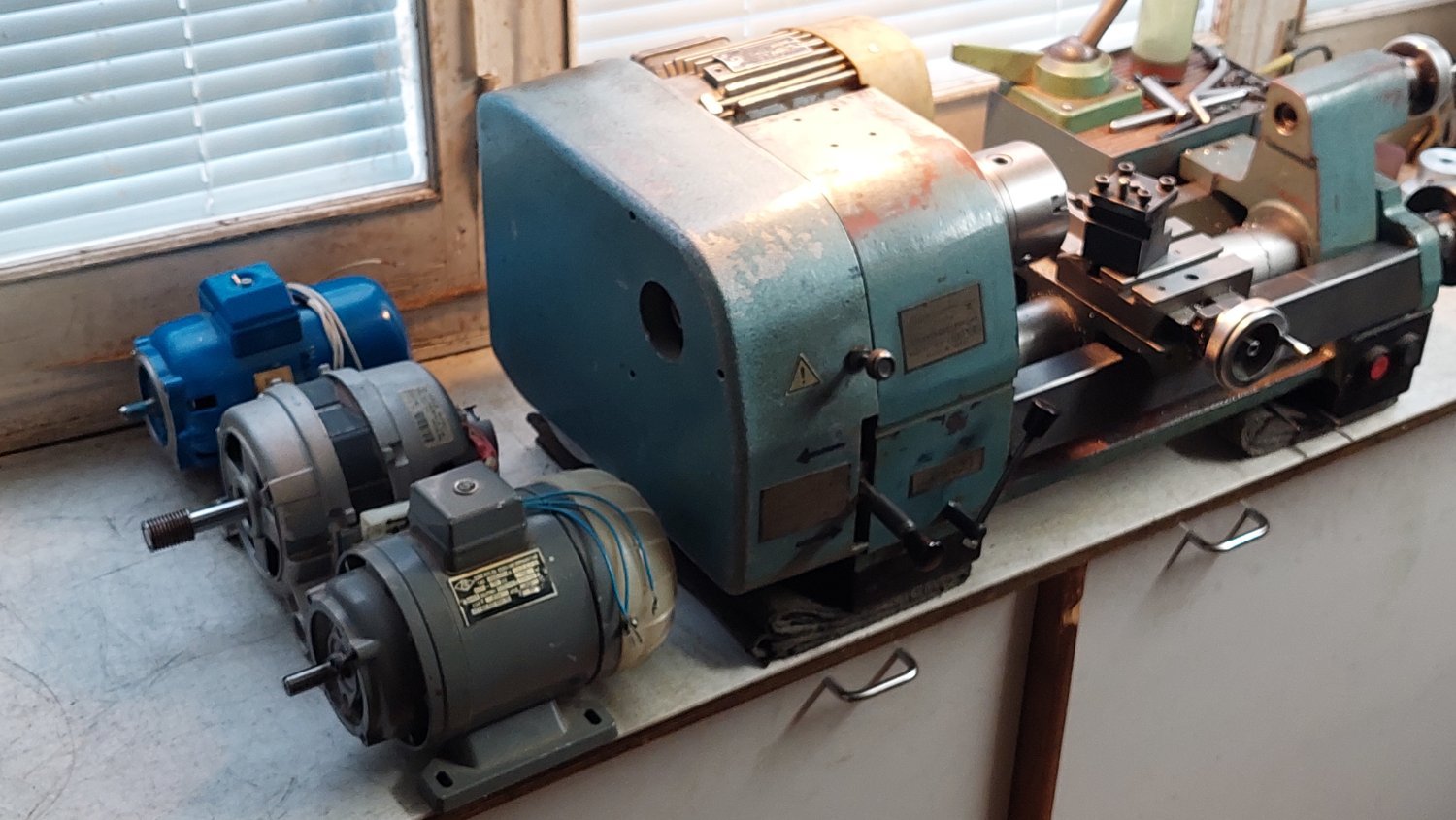

 Имеются три двигателя; ансихронный 1400об.мин./180вт., коллекторный послед. возбуждения с тахометром от стиральной машины 460-14000об.мин/400вт., коллекторный постоянного тока, пар. возбуждения 3000об.мин./120вт. Первый и третий варианты требуют изготовления переходной фланцевой пластины крепления, к двигателю от стиралки решил изготовить новый передний фланец крепления.

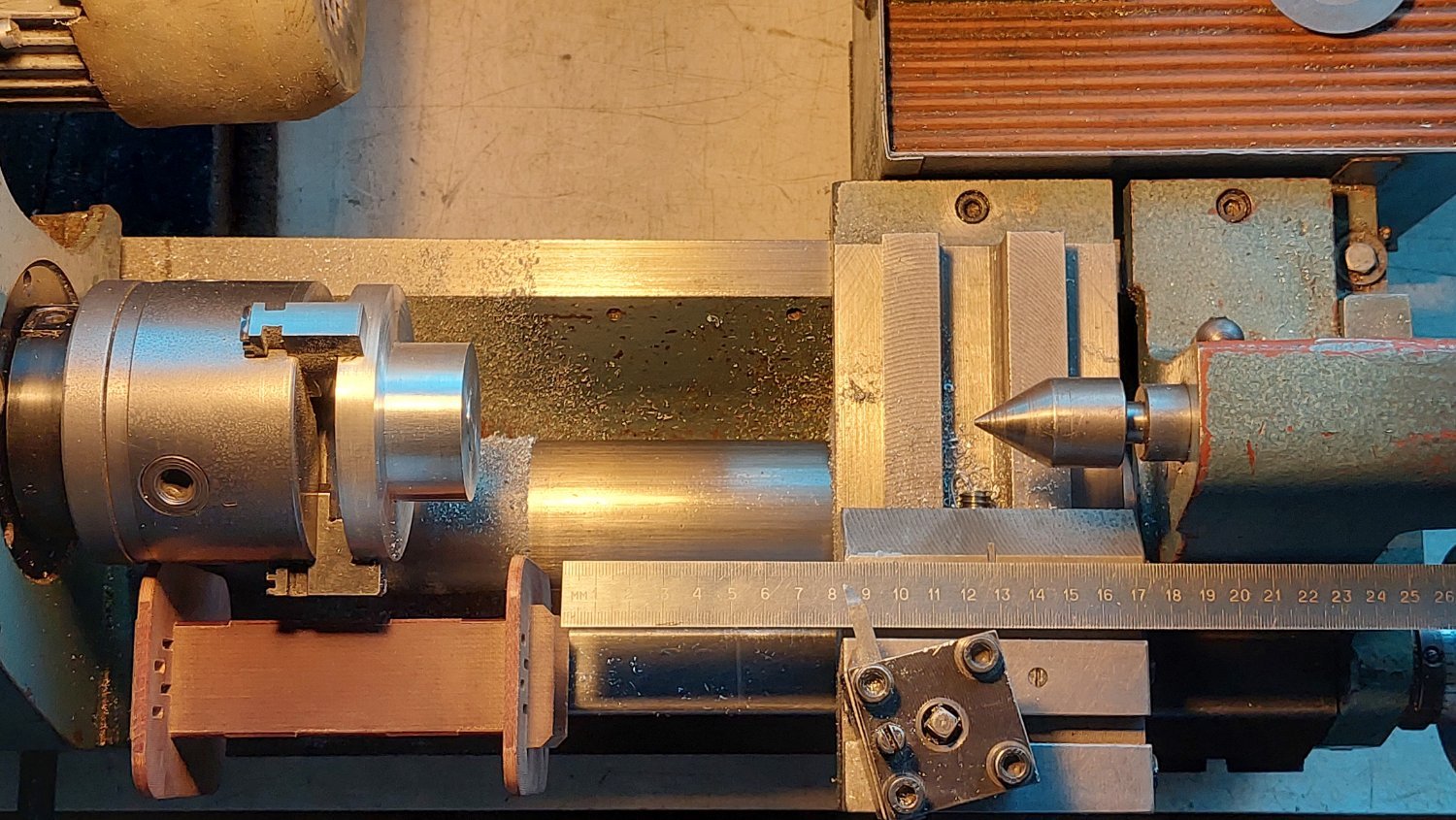

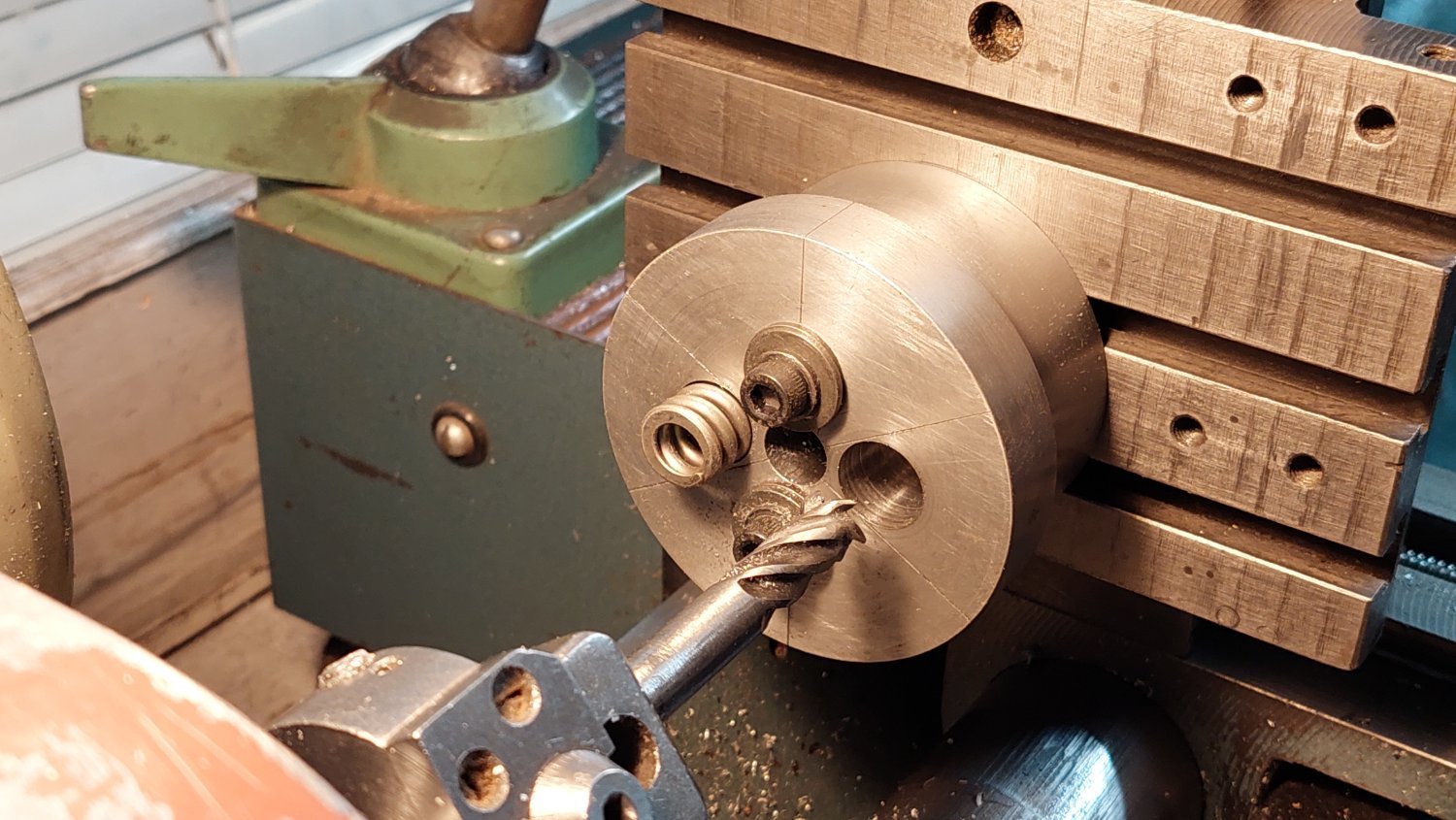

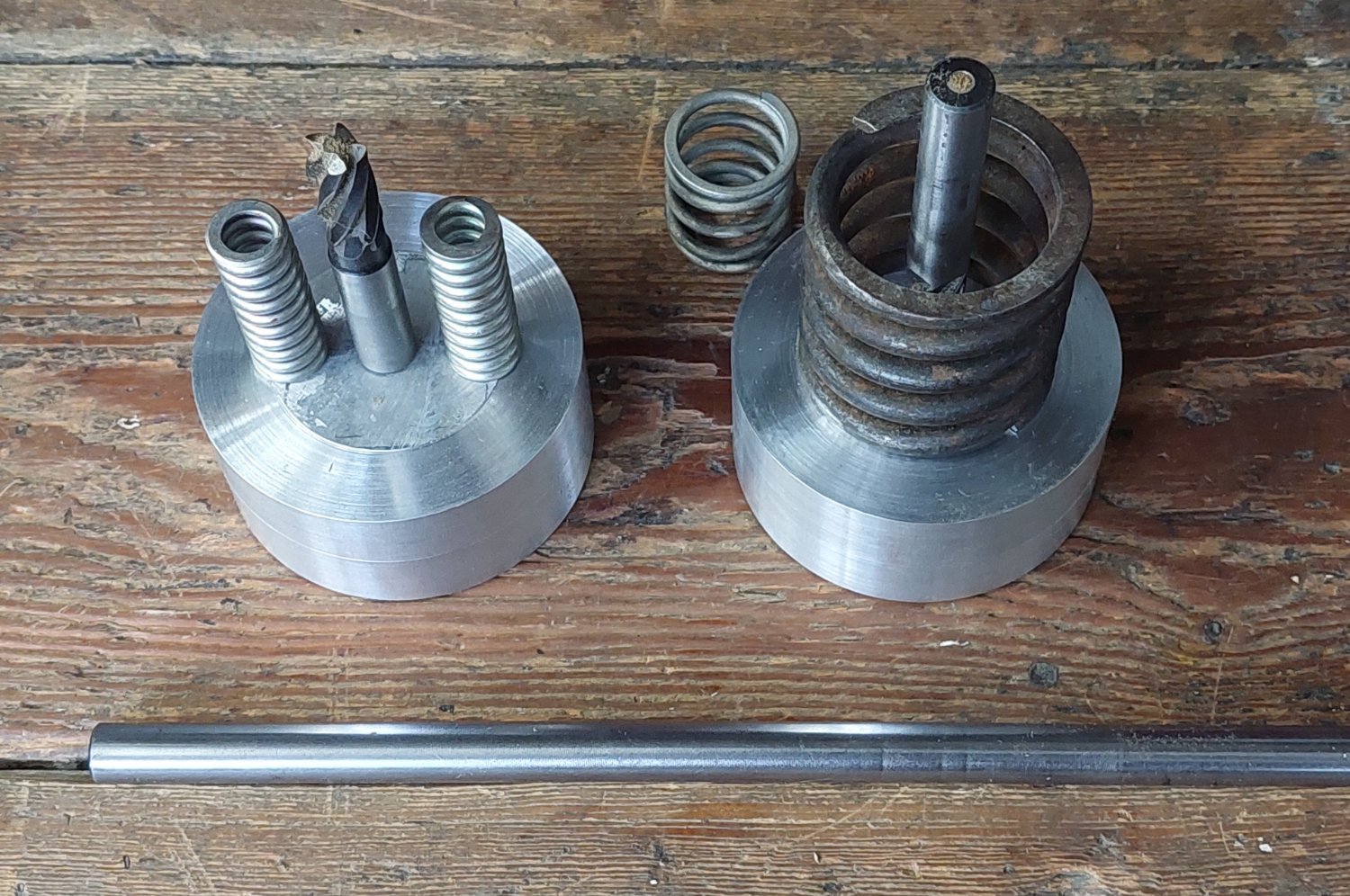

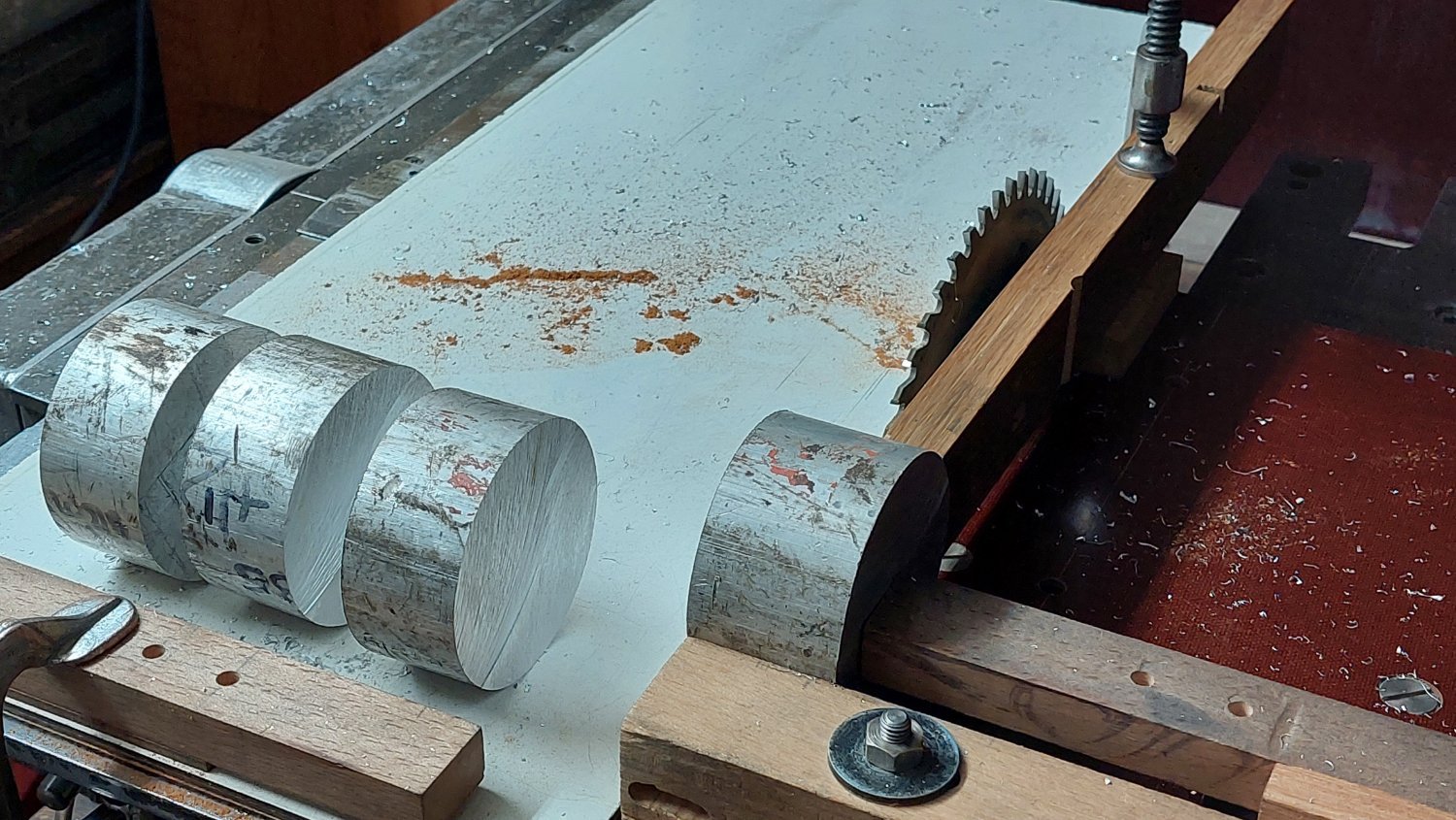

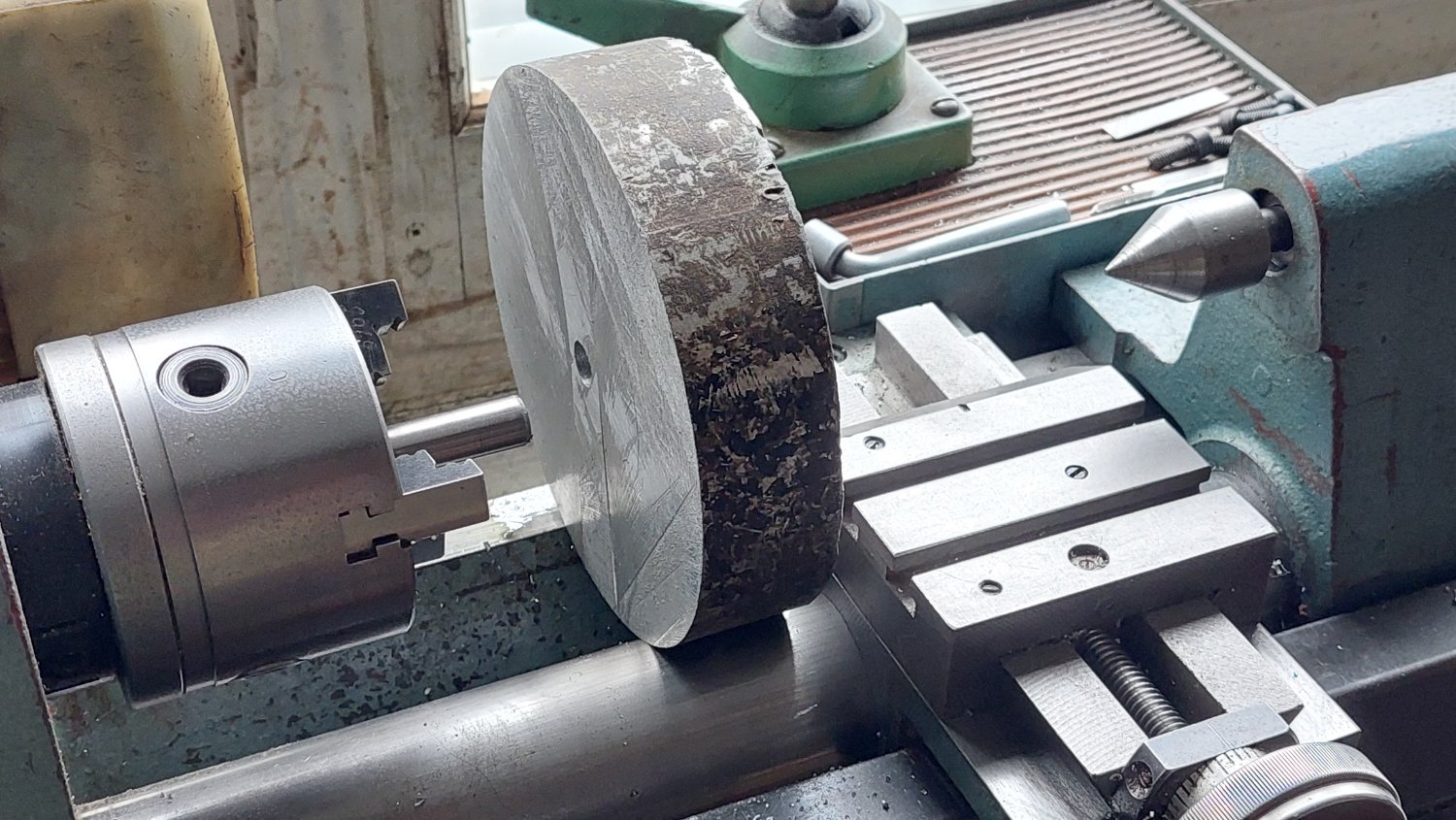

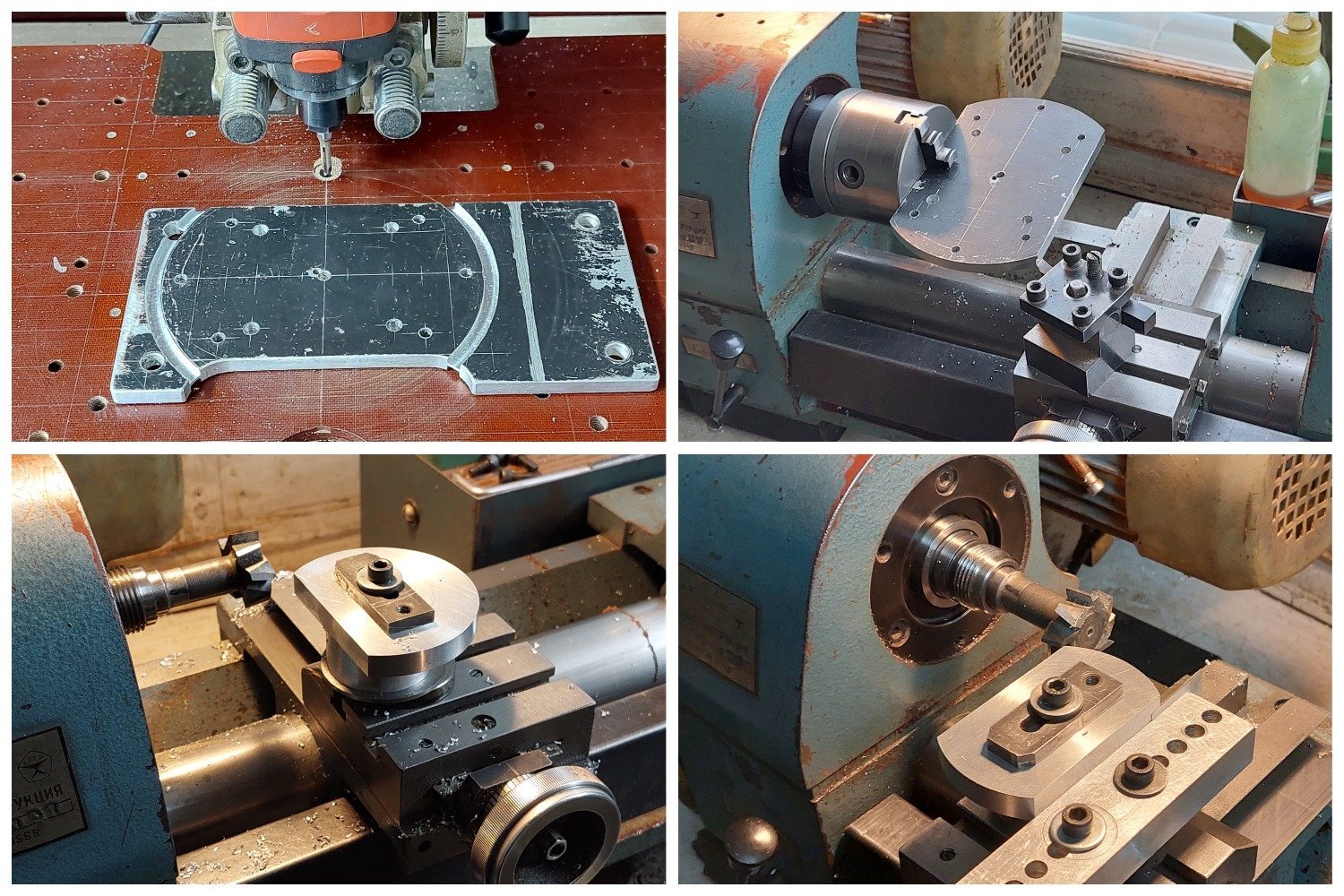

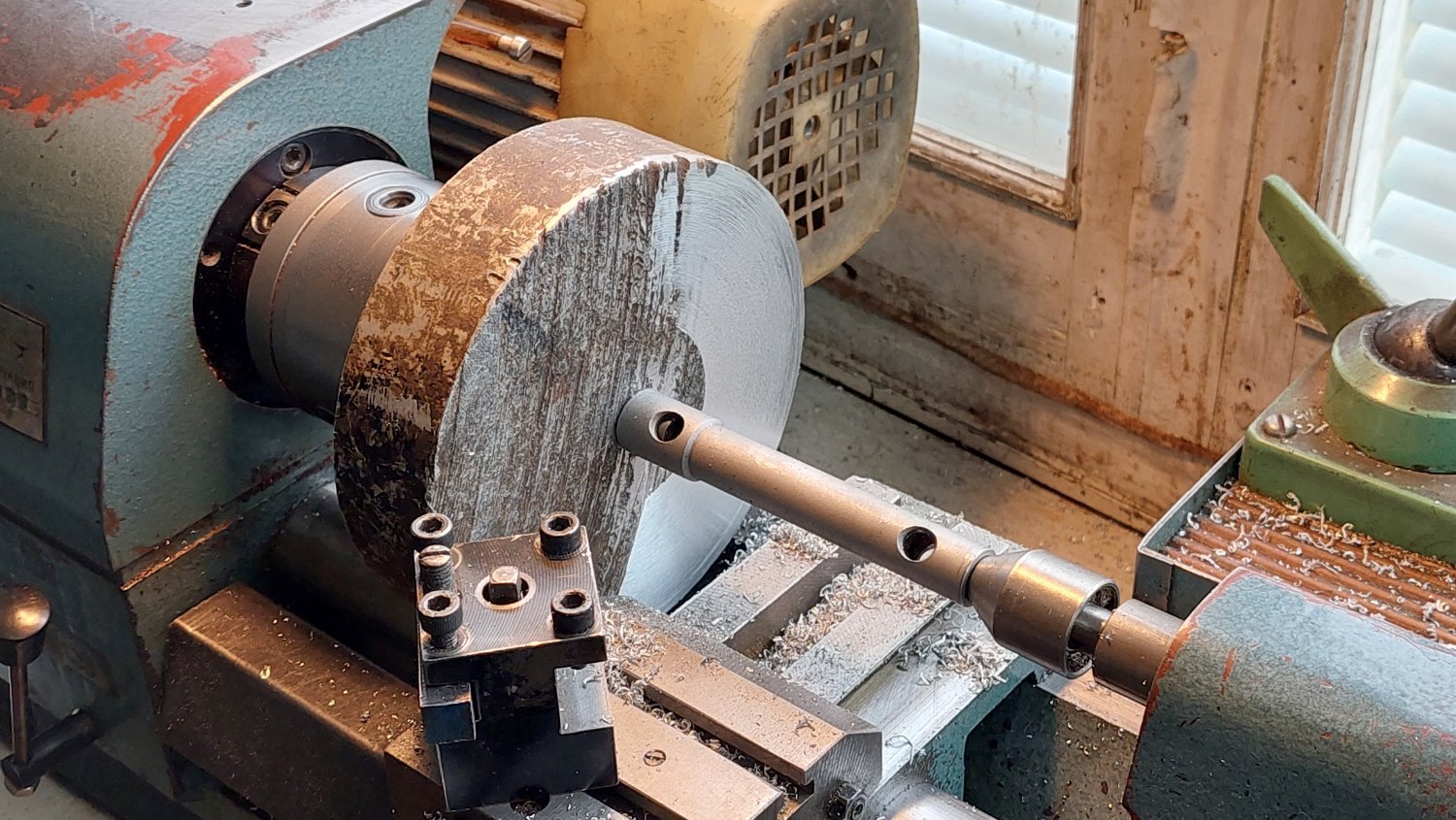

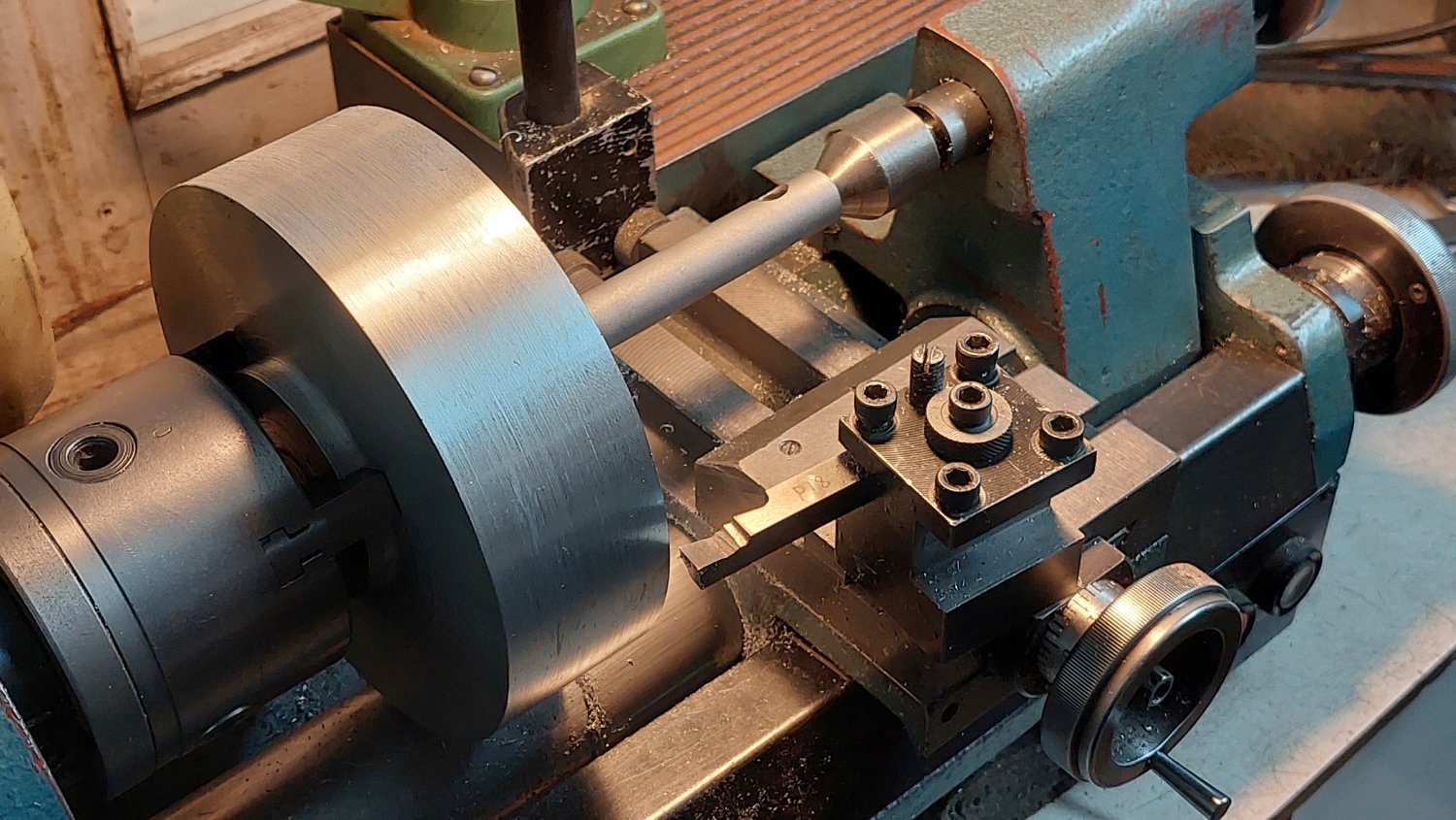

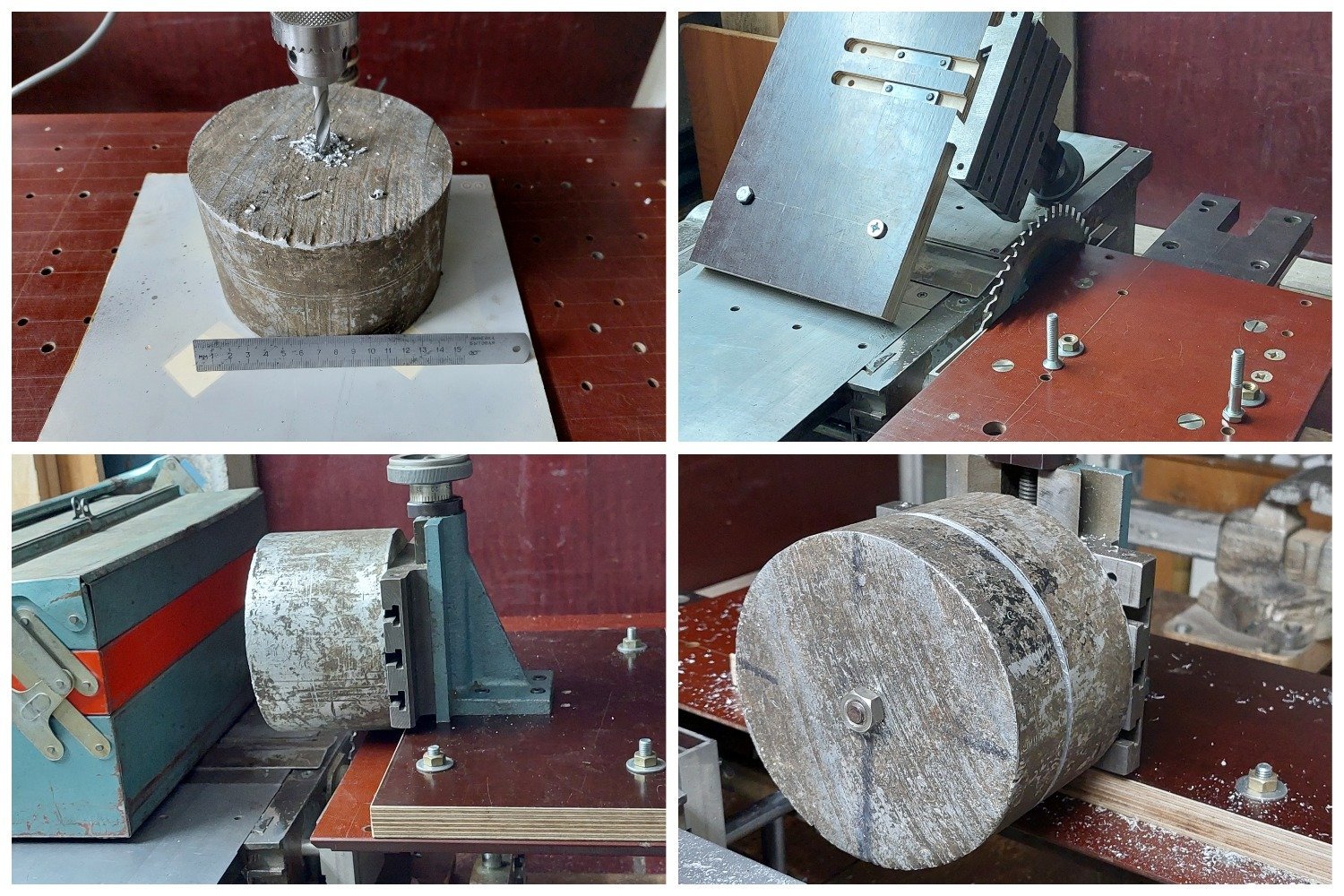

 Ал. заготовку диаметром 150мм. распилил на две части, для ее обработки потребовалось изготовить дополнительные приспособления и обдумать технологический процесс, для моих станков она слишком большая.

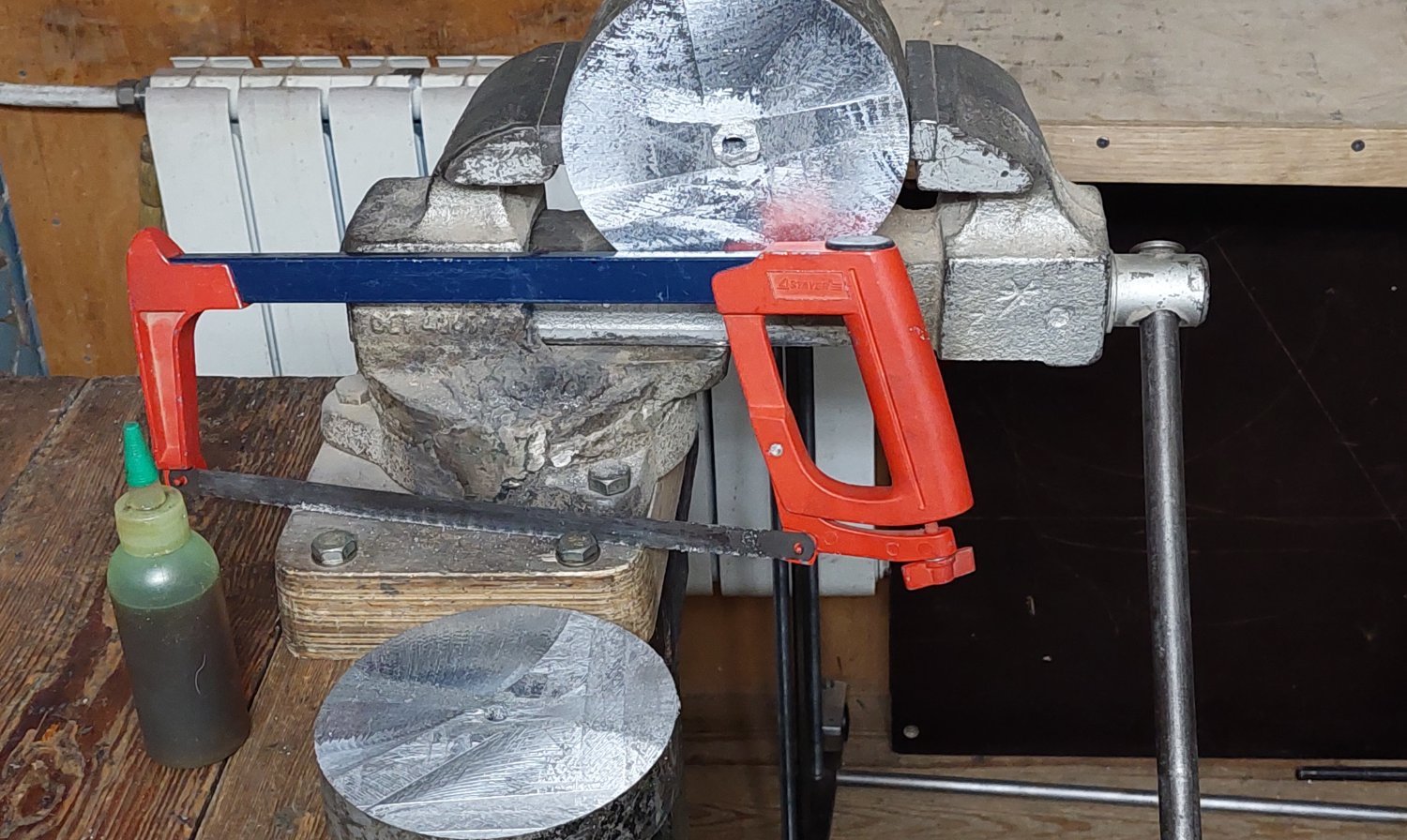

20251012_202142 — копия.jpg




  • Like (+1) 3
  • Thanks (+1) 1
Posted

Я для второго токарного сделал регуляттр на тда1085, как раз от стиралки контроллер.



В китае продают плату этого контроллера.

  • Like (+1) 1
Posted
2 часа назад, AlexKorotov сказал:

Я для второго токарного сделал регуляттр на тда1085, как раз от стиралки контроллер.



В китае продают плату этого контроллера.

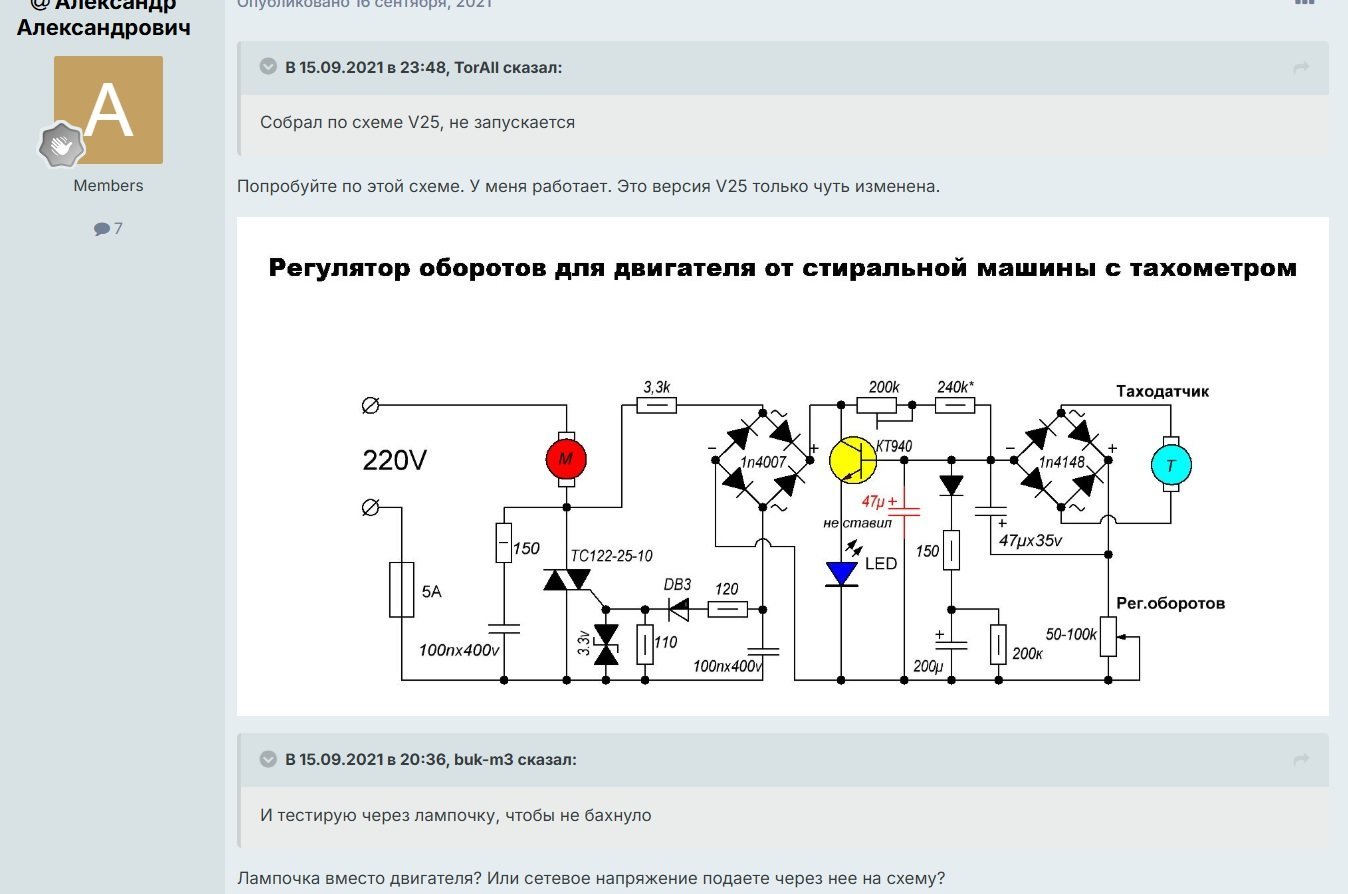

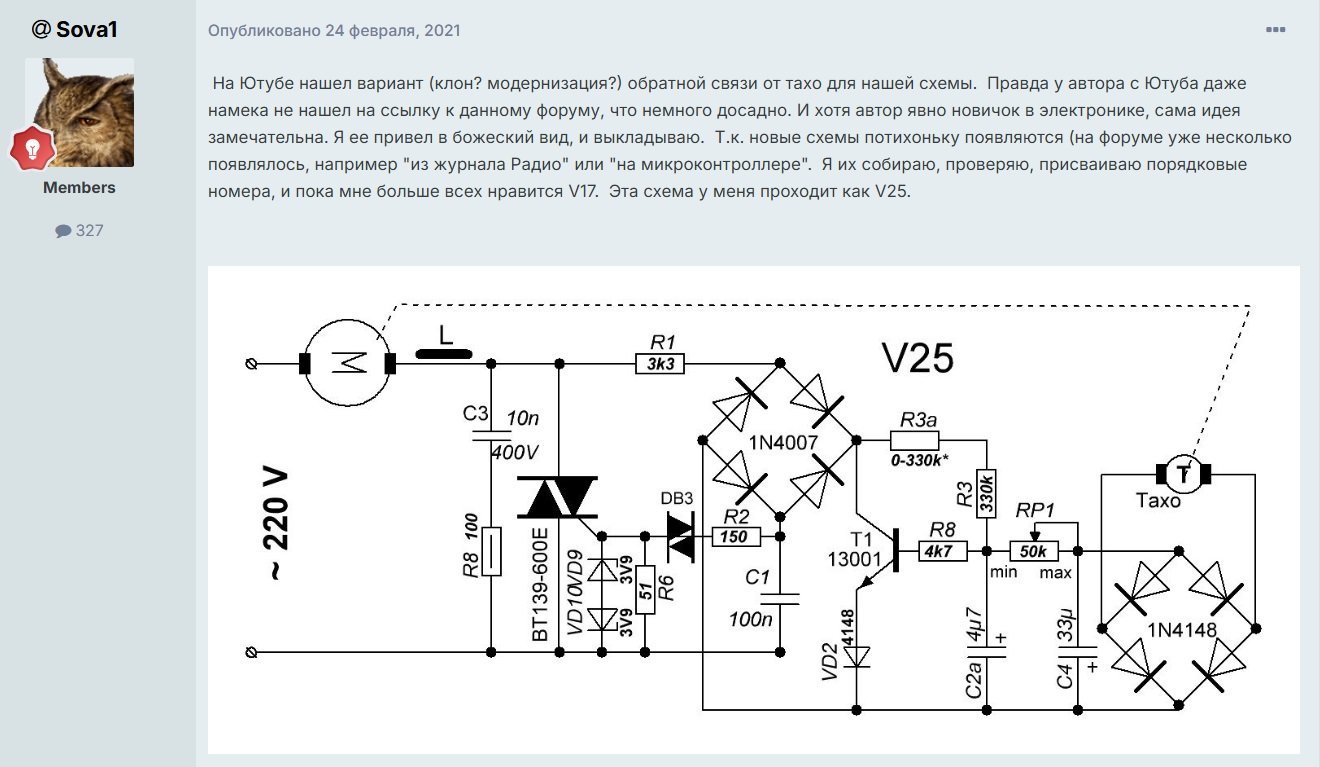

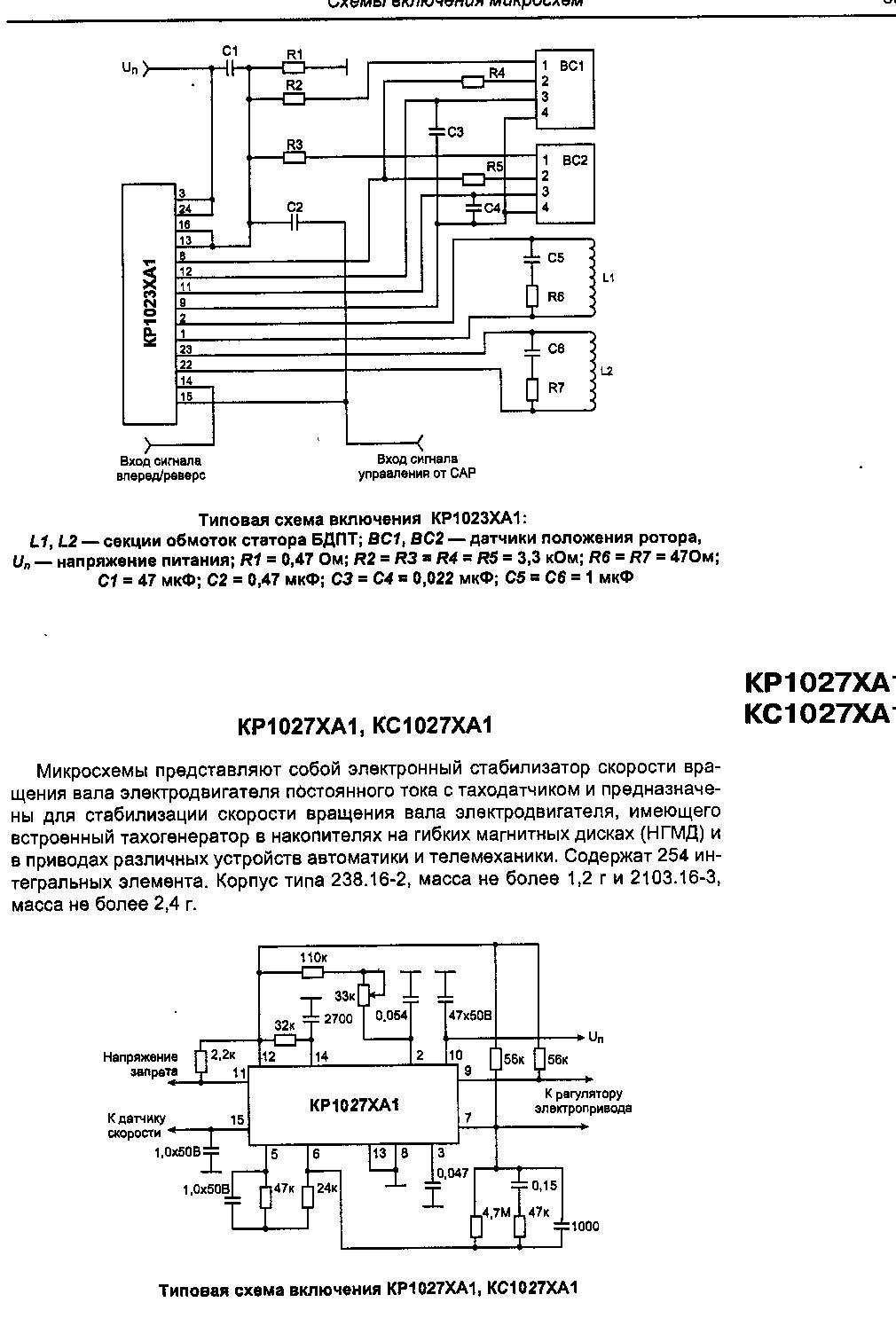

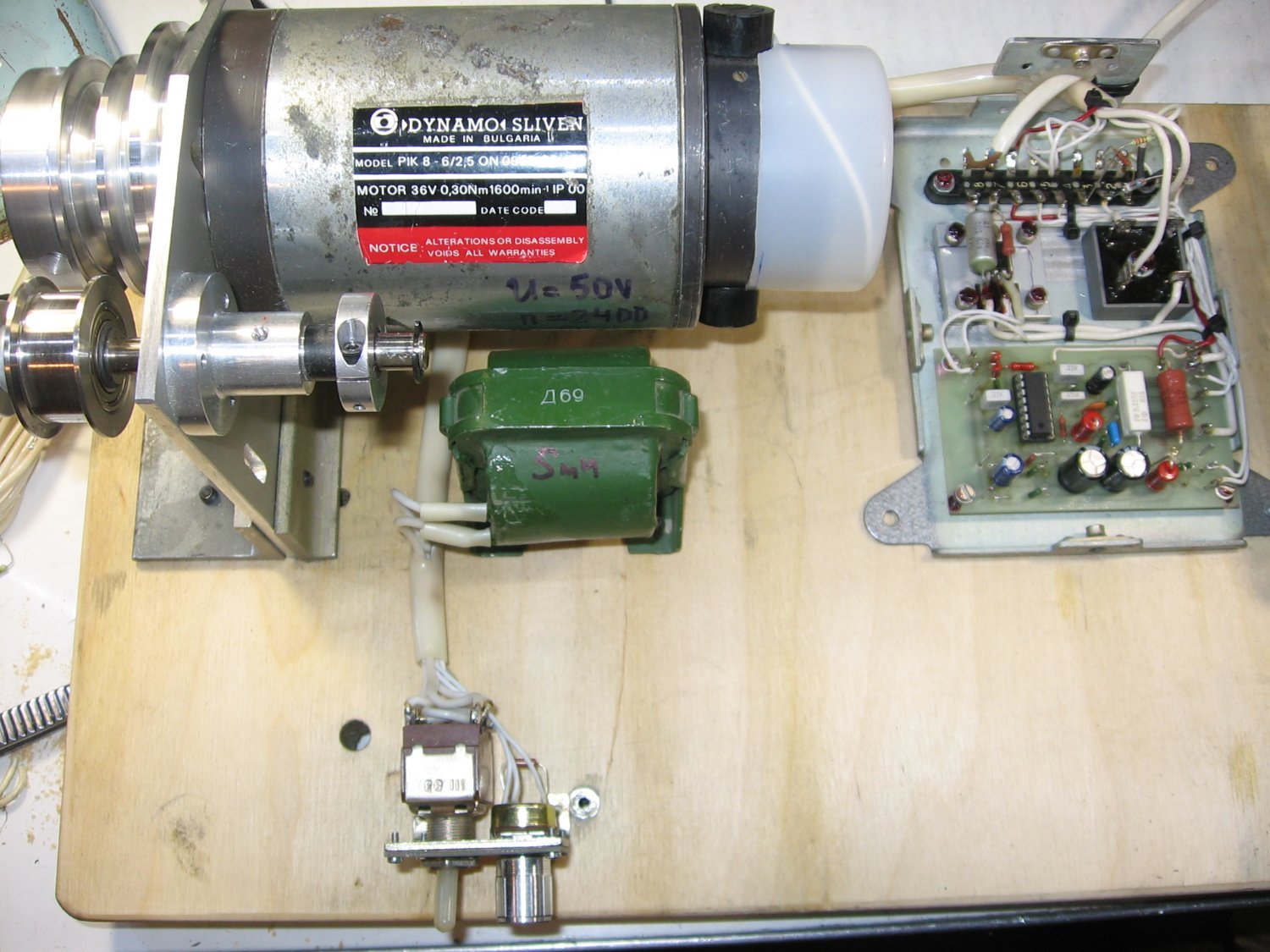

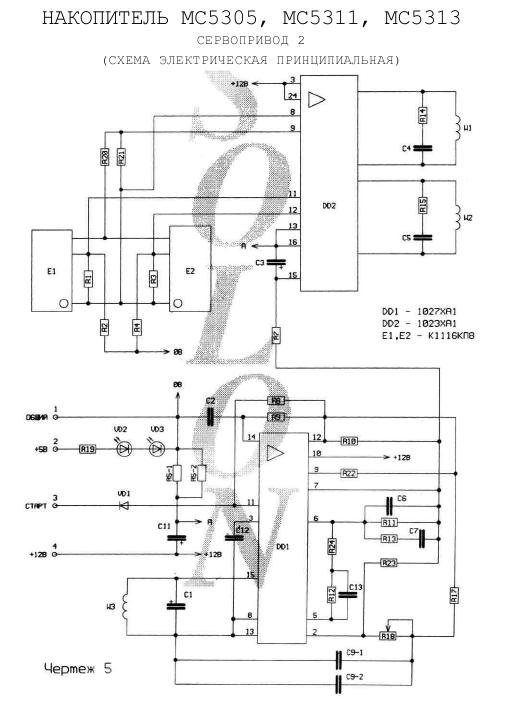

  Я в электронике плохо разбираюсь, для изготовления своими силами регулятора вращения выбрал в интернете схемы для повторения, не сложные на мой взгляд?

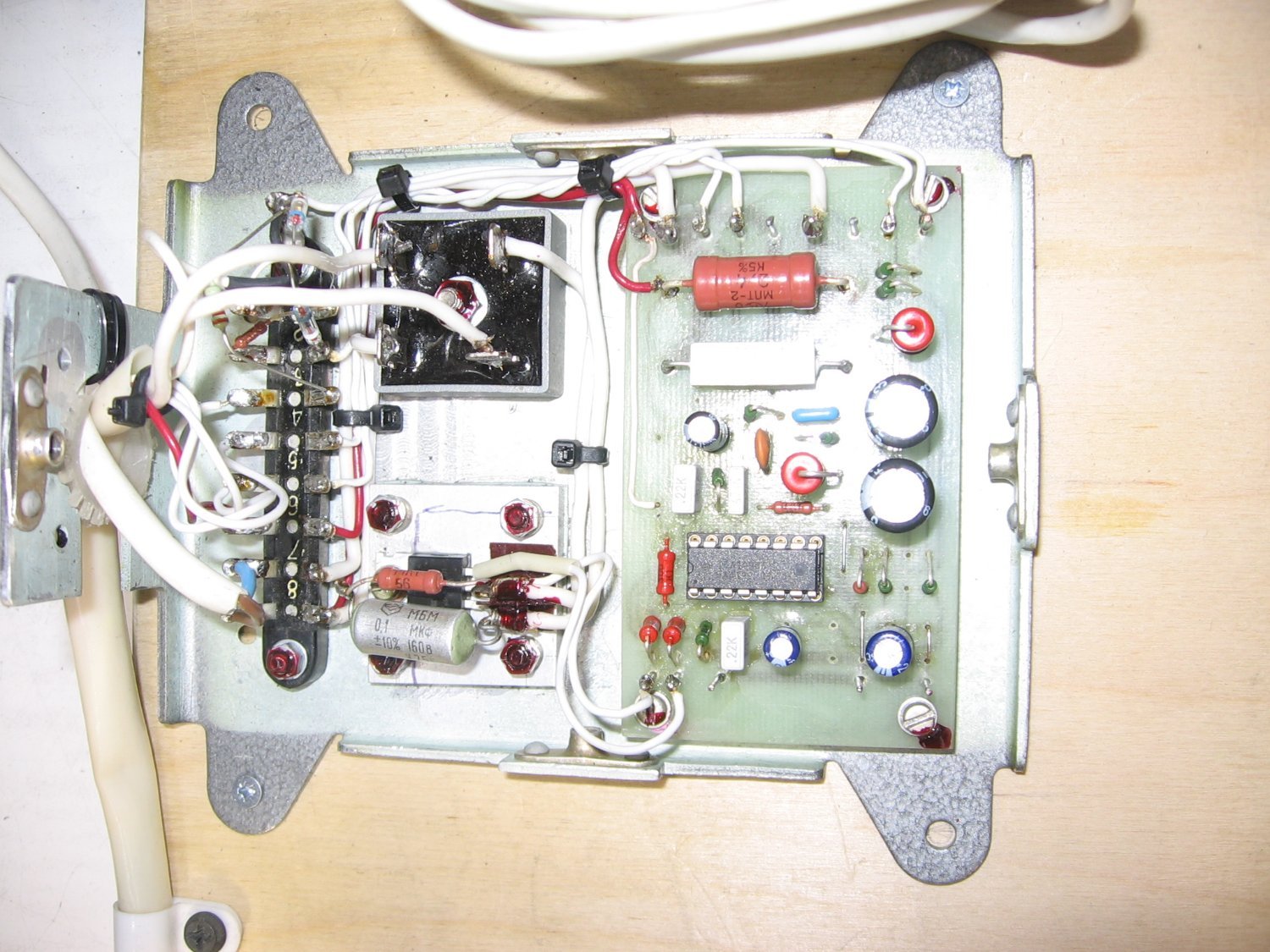

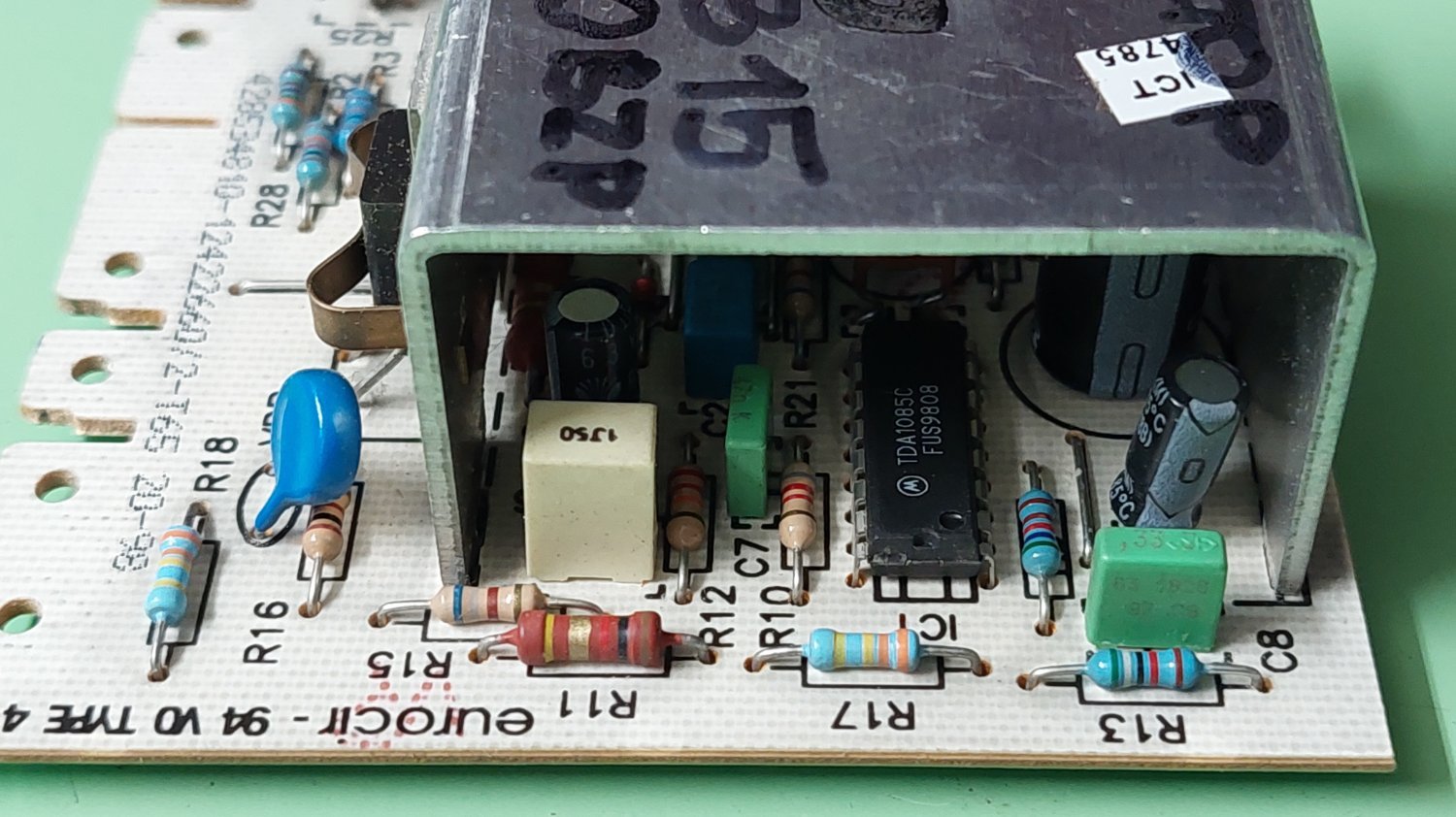

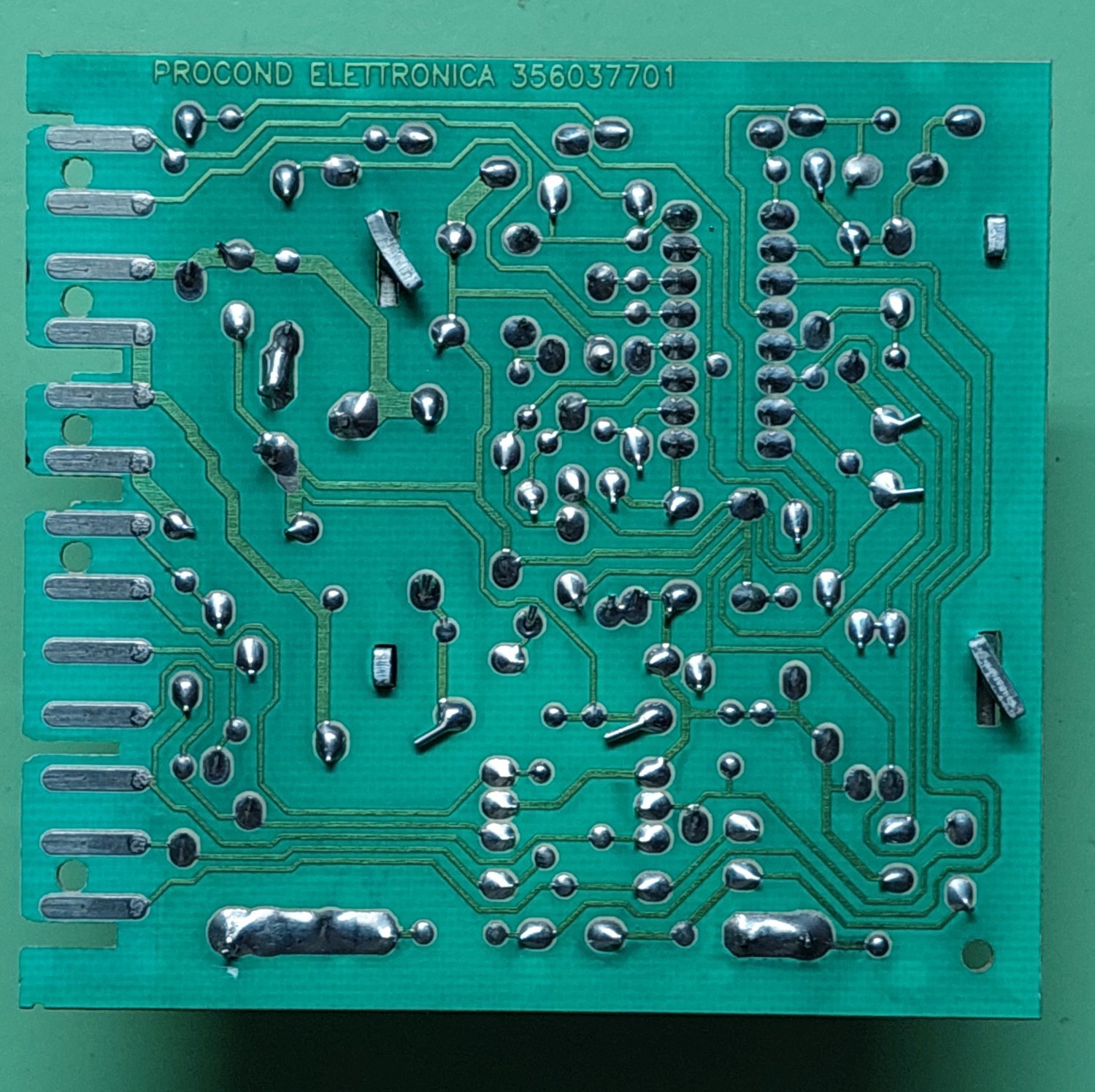

  Дома также есть плата от стиралки Электролюкс на тда1085, но как ее применить не знаю. Еще валяются новые тиристоры советской эпохи на 10А/400В, выбросить жалко, может их можно использовать?

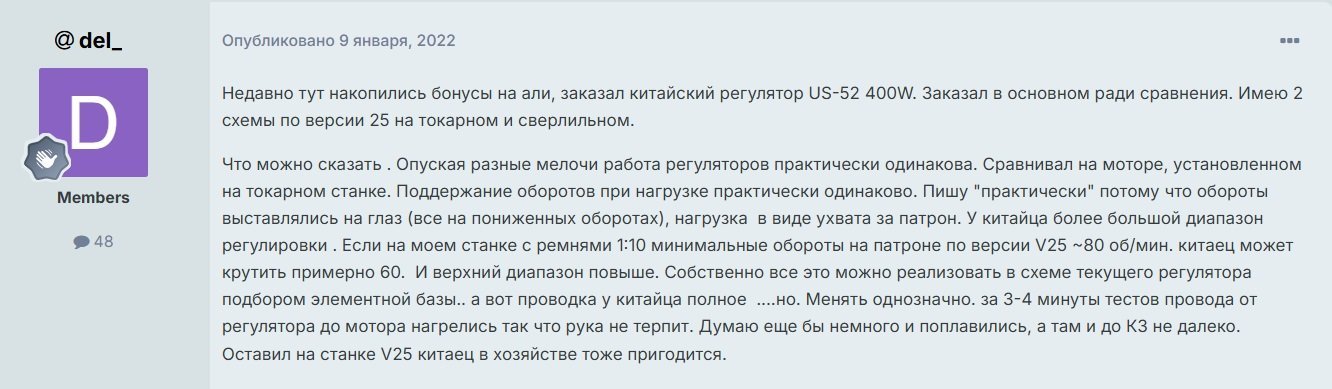

  Китай производит готовые регуляторы для двигателей стиральных машин US-52 400W, но отзывы о них разные.






  • Thanks (+1) 1
Posted

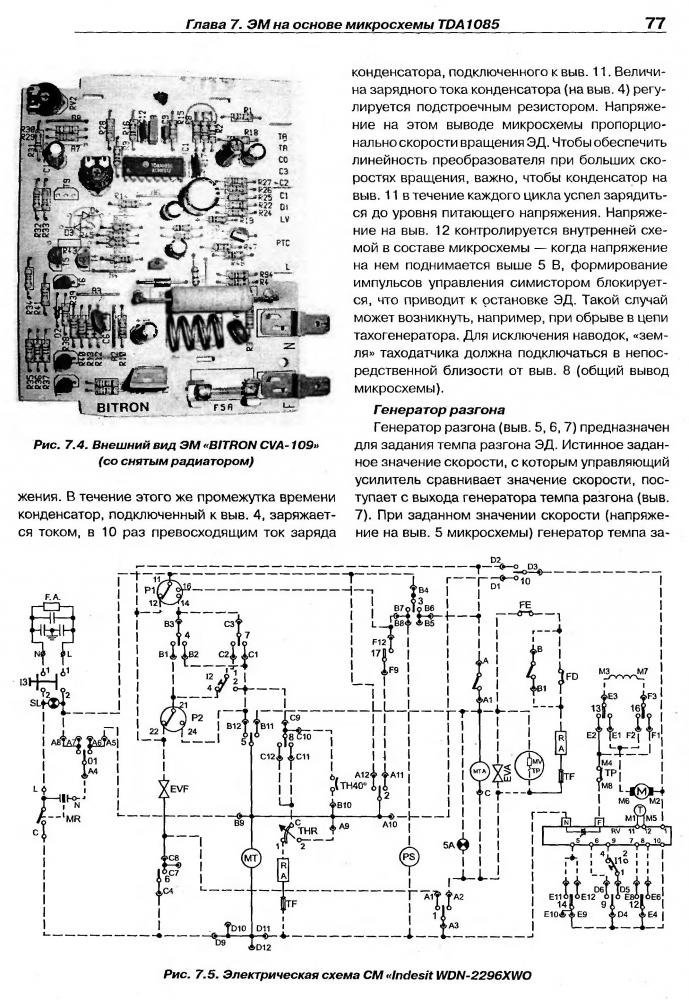

По тда 1085 в сети полно информации для использования в станке. Для готовой платы от стиралки нужно только отключить лишние цепи относящиеся к фиксированным частотам и режимам разгона. Проще всего посмотреть у китайцев, как сделано в мин исполнении. Я вообще сам плату делал, и после использовал с мотором болгарским от накопителей ЭВМ ЕС на 36 вольт.

  • Like (+1) 1
Posted

В выходные посмотрю на компе схемы для 1085. Есть у 1085 основной вывод , по которому скорость регулируется, и еще несколько дополнительных выводов которые которые эту скорость ограничивают или задают скорость разгона. Я не помню, что с ними делать нужно, схему нужно в компе смотреть.  Они просто не нужны, кажется с землей их соеденить нужно.

Обычно с телефона портал смотрю...

  • Thanks (+1) 1
Posted

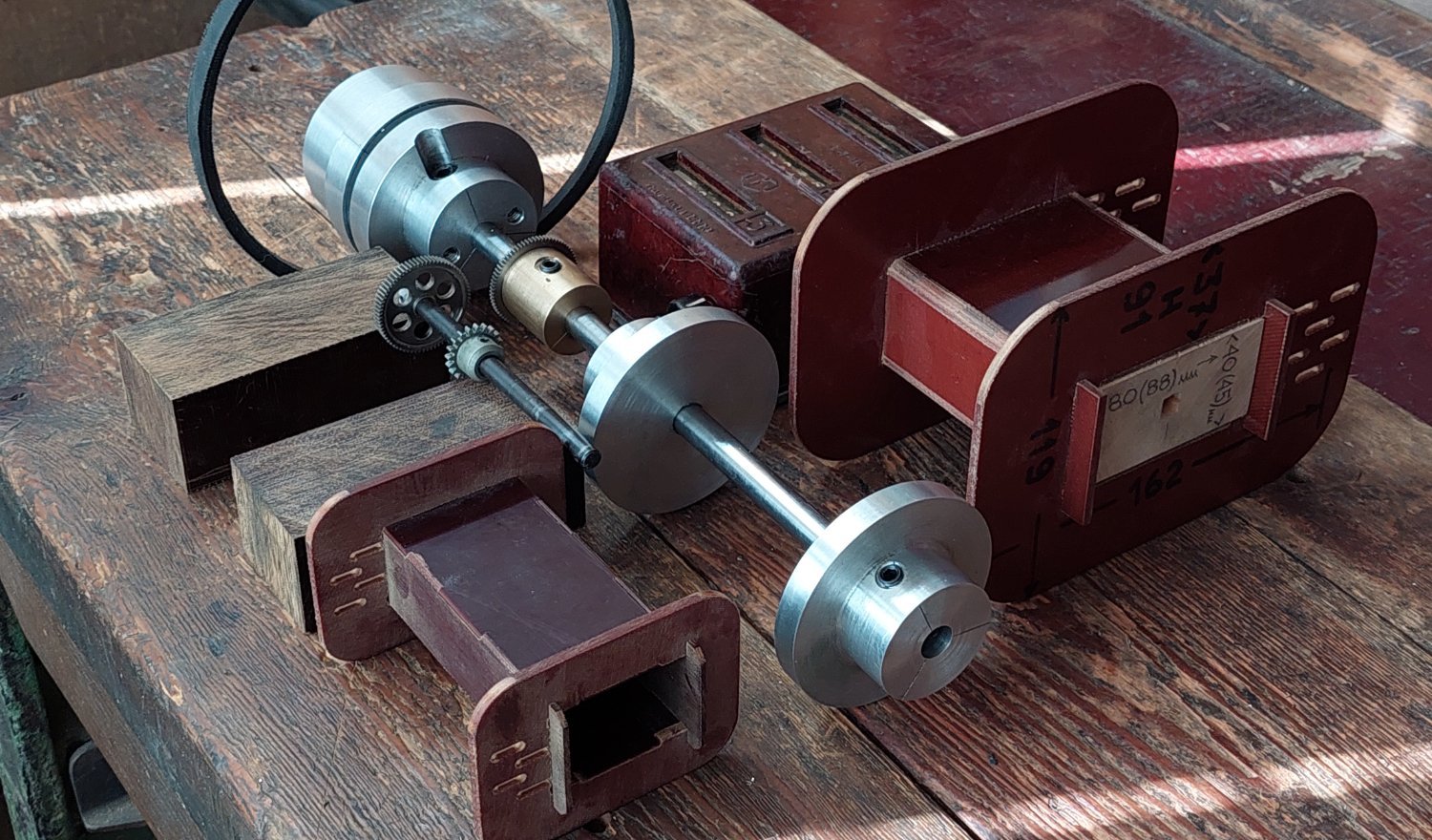

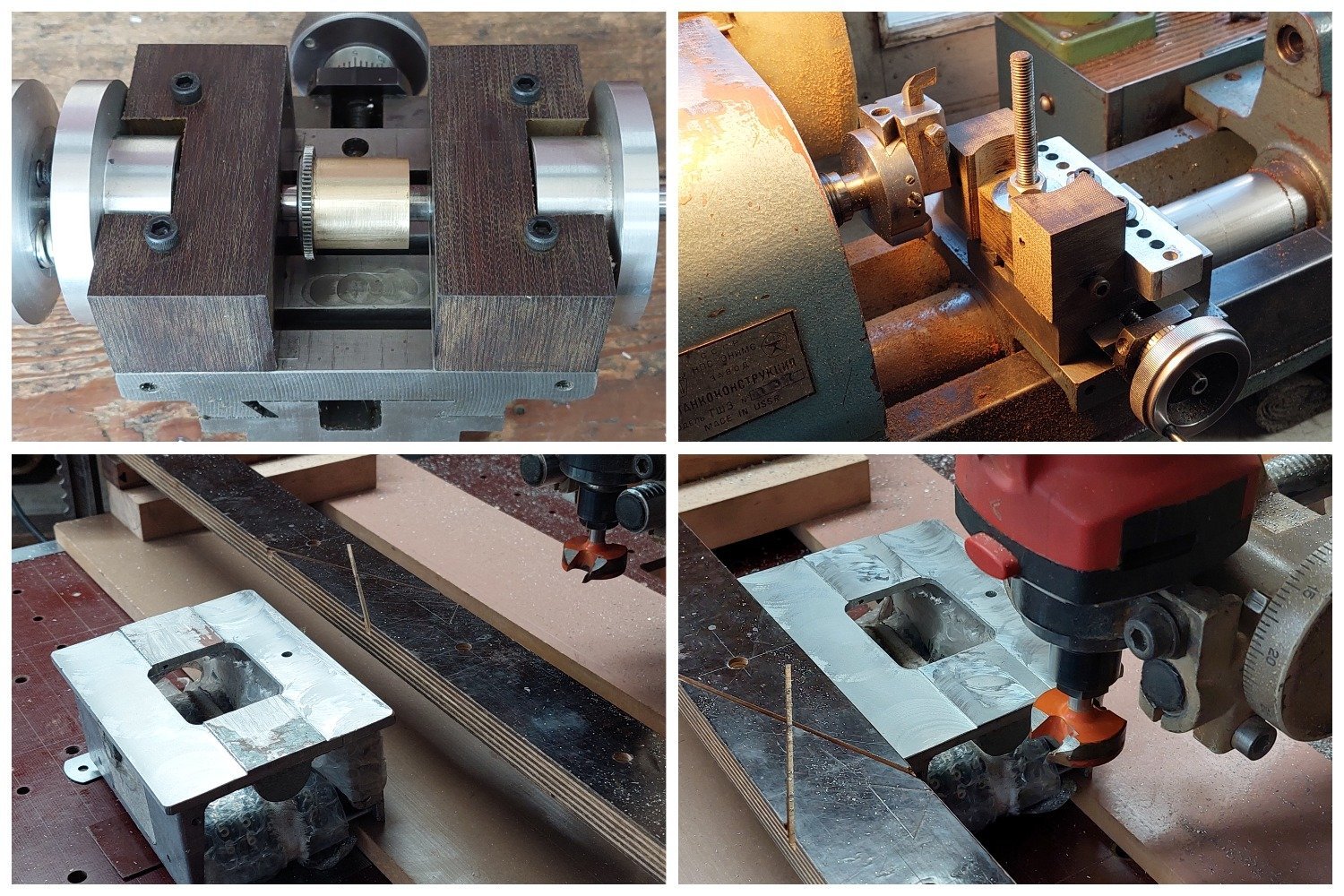

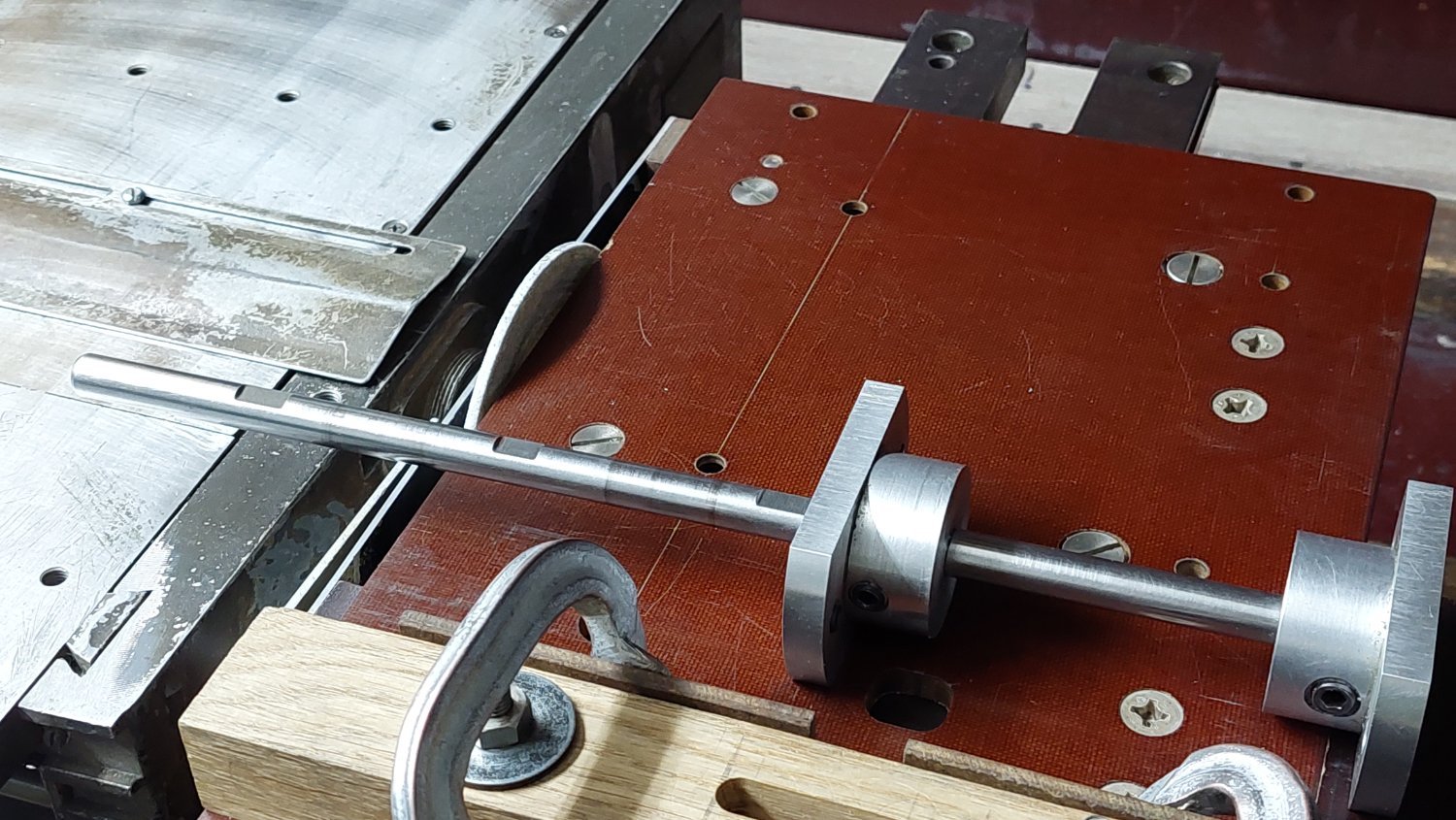

 В целом намоточное устройство почти готово, осталось изготовить укладчик совмещенный с натяжителем и крепление катушки с проводом, все будет смонтировано в одном блоке и крепиться к подвижному суппорту станка.

 Размеры устройства получились довольно компактные и не требуют много места для работы/хранения. Установка простая, в конструкцию станка вмешательство минимальное.

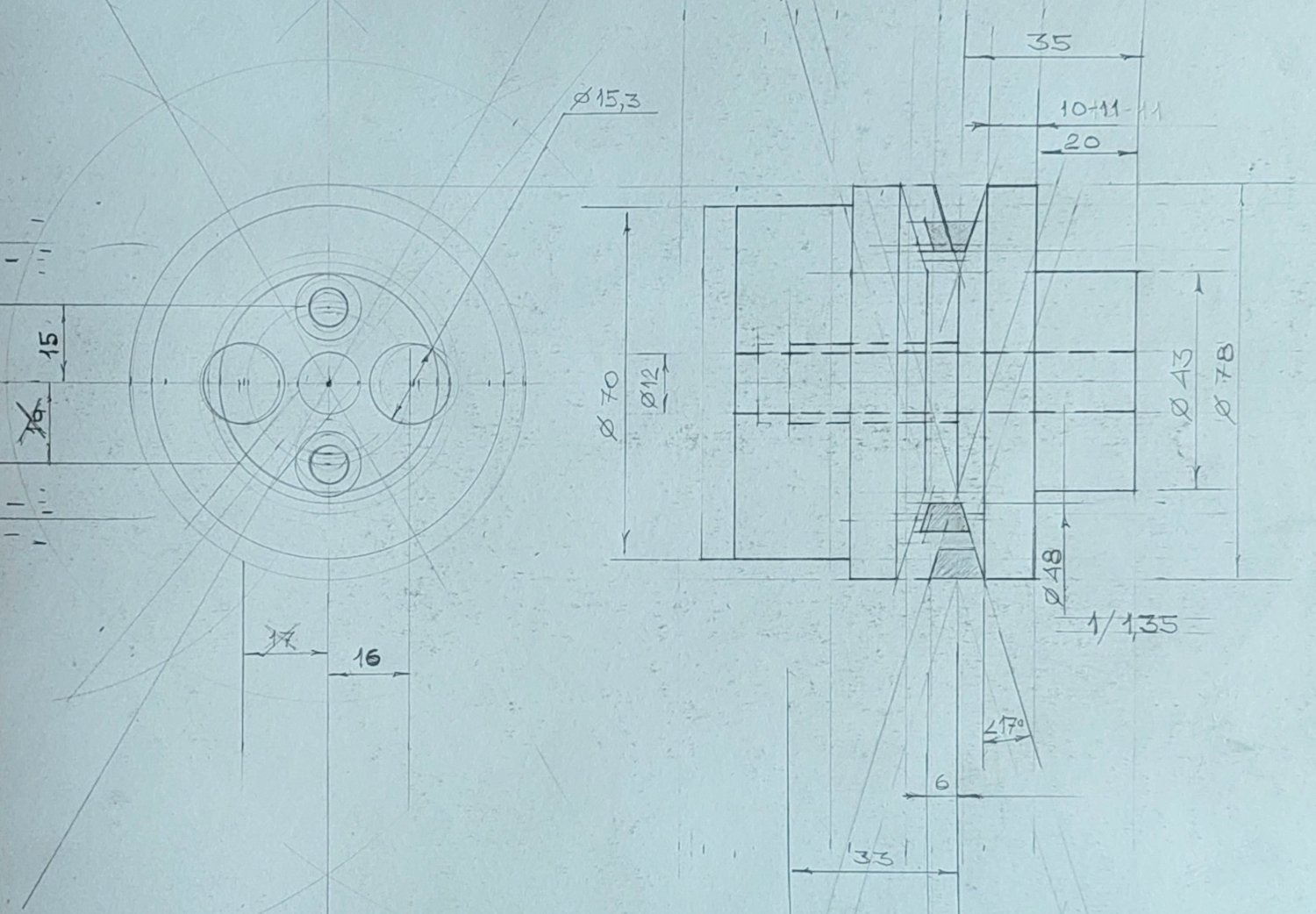

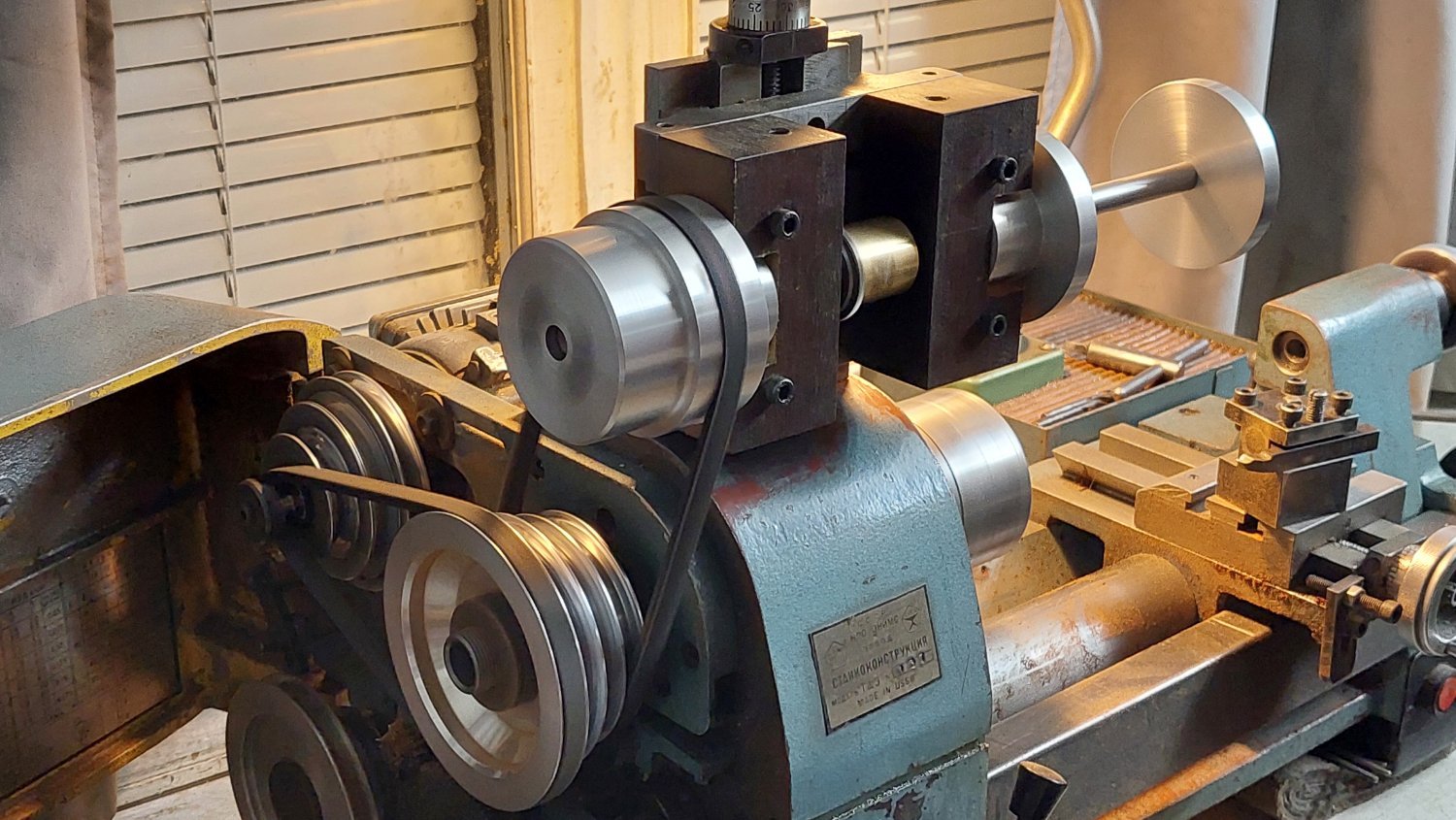

 Изготовление более рационального ременного привода, является уже по сути модернизацией станка "Универсал 3".

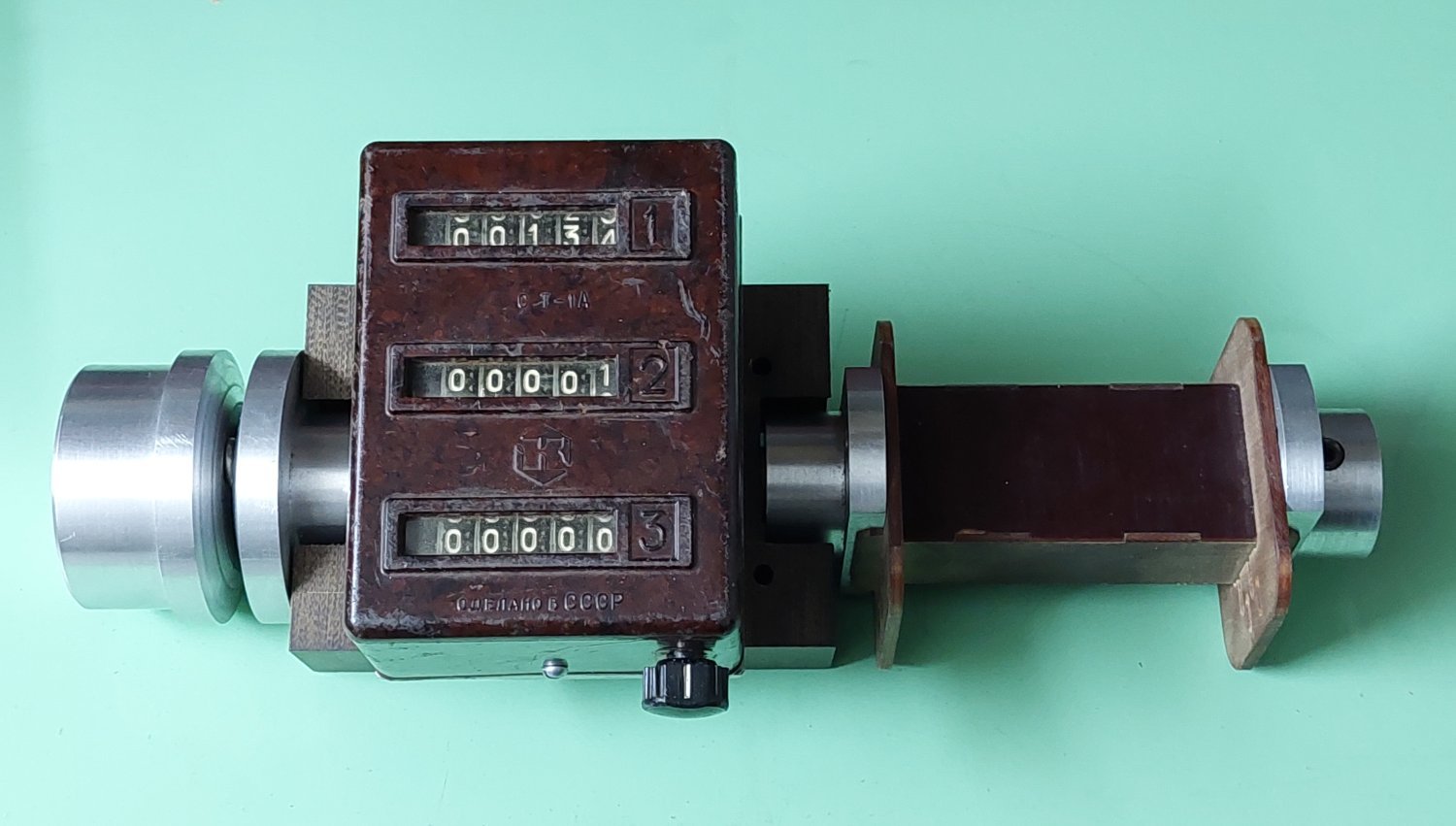

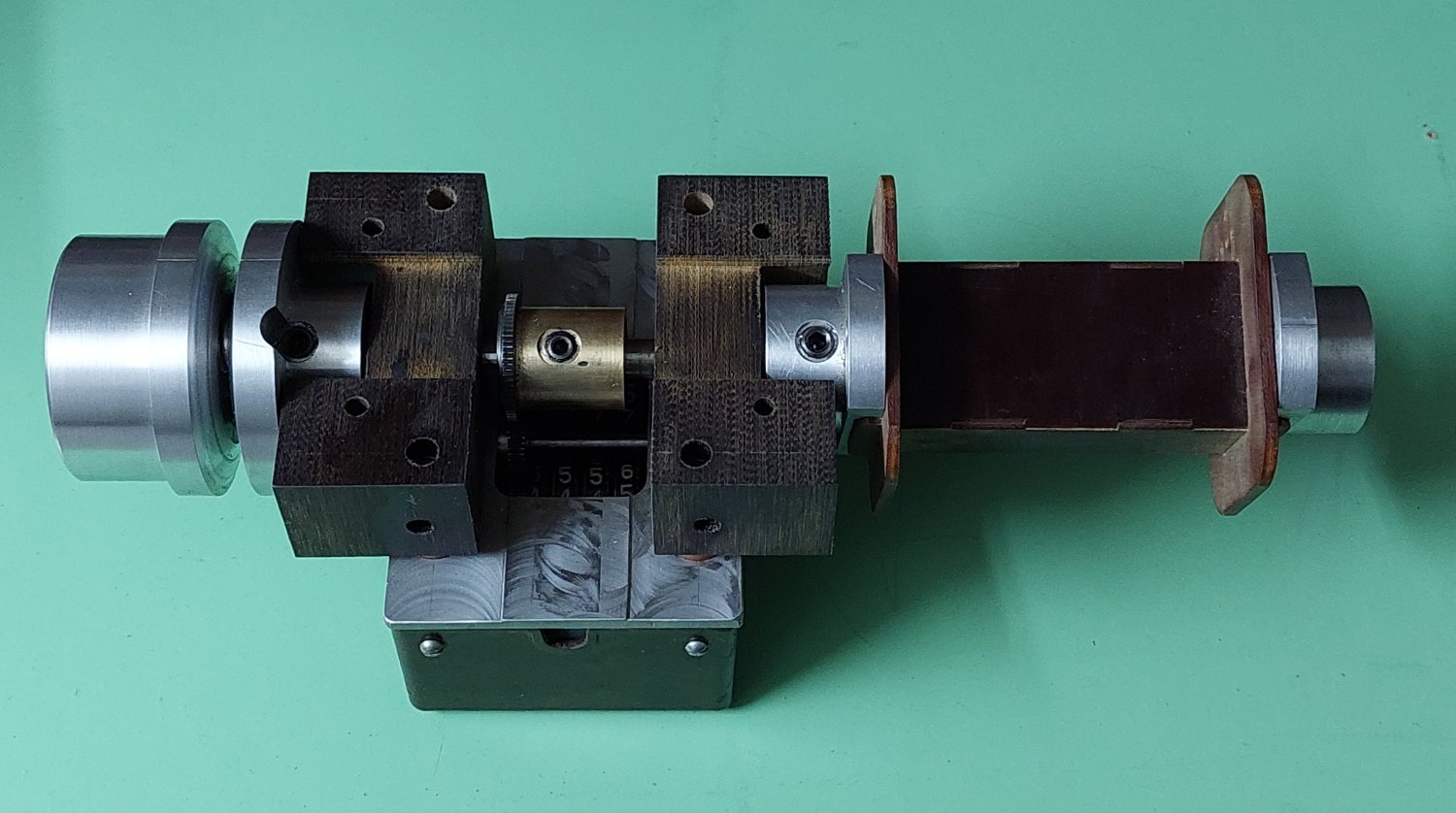

20251014_210058 — копия.jpg

20251014_210130 — копия.jpg

  • Like (+1) 2
  • Thanks (+1) 1
Posted
2 часа назад, ДимДимыч сказал:

Для чего аж 3 счётчика?

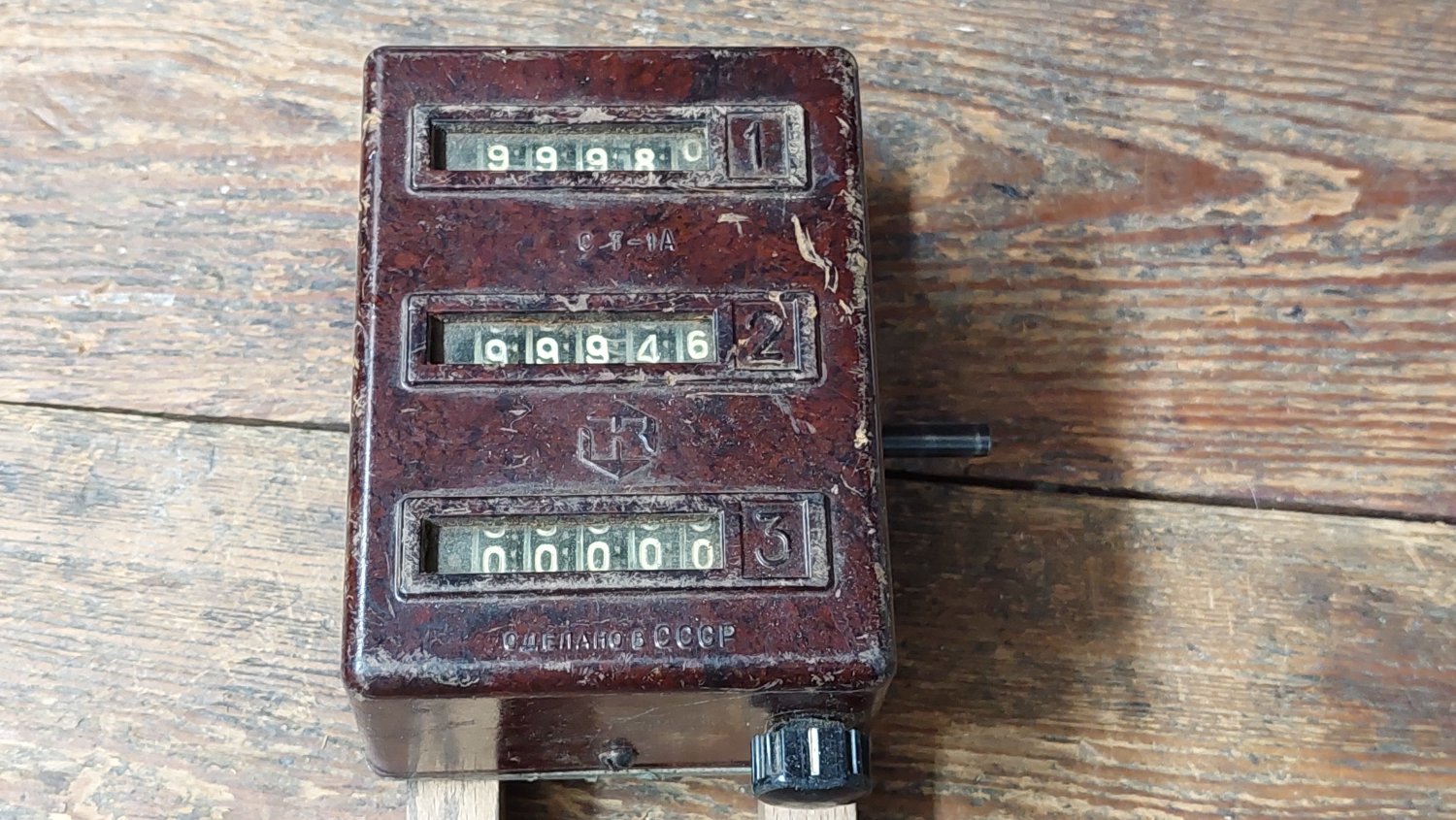

  Точного ответа у меня нет. Найден на Вторчермете, я туда в молодости ходил каждую неделю и даже чаще, как в лес за грибами, идешь и не знаешь что сегодня попадется, с собой сумка с инструментом для демонтажа чего то интересного, бывало и с тележкой приходил потом, только спрячешь находку, чтоб другие не увели.

  Счетчик имел сбоку входной вал с установленной звездочкой под роликовую цепь, на задней части литого корпуса был расположен довольно замысловатый элемент крепления, от чрезмерных усилий этот крепежный хомут треснул, вероятно потому счетчик преждевременно списали. Внутри сделано все очень достойно, в литой конструкции корпуса предусмотрены еще два наплыва/площадки под дальнейшее конструктивное развитие механизма (возможно сброс показаний, дополнительная редукция...).

 Работа раздельных трех счетных механизмов переключается ручкой, если раньше мне казалось это излишне и сам счетчик слишком громоздкий, то в данной конструкции все эти "мои претензии" отлично вписались - массивная литая рама счетчика связала конструкцию воедино, а переключающиеся счетные барабаны подходят для раздельного подсчета первичной и вторичной обмоток. Третий барабан пригодится для настройки шага (вариатора) намотки.



  • Like (+1) 4
Posted

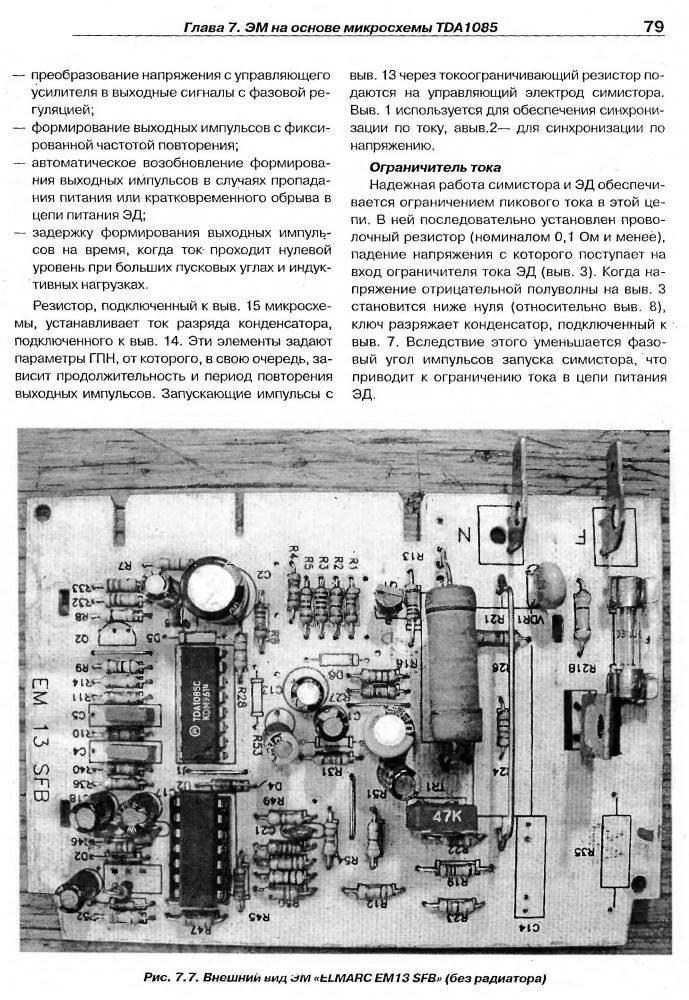

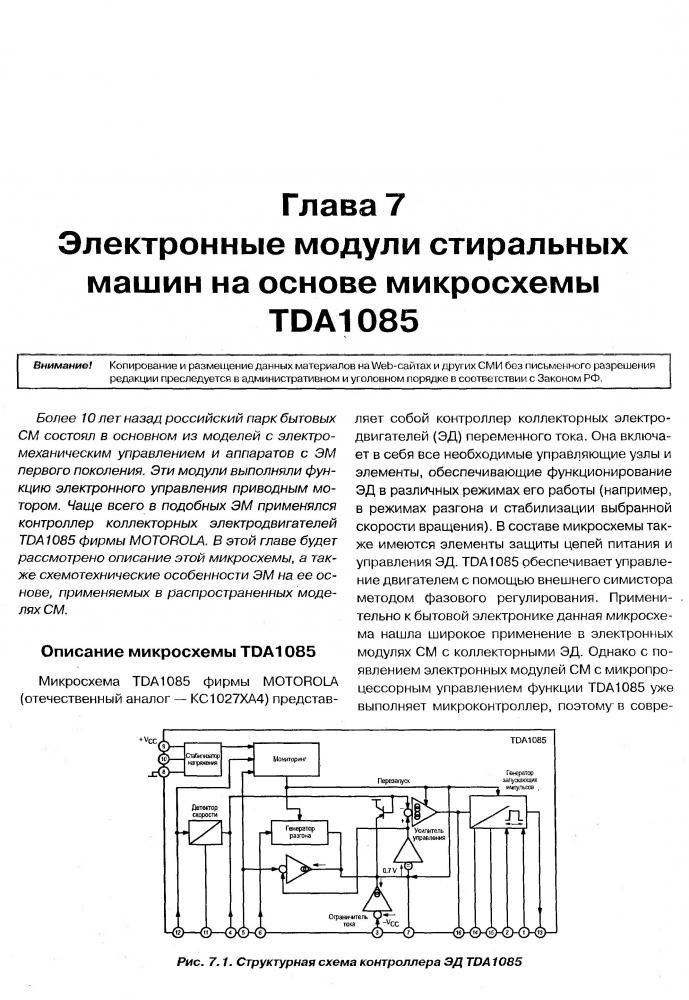

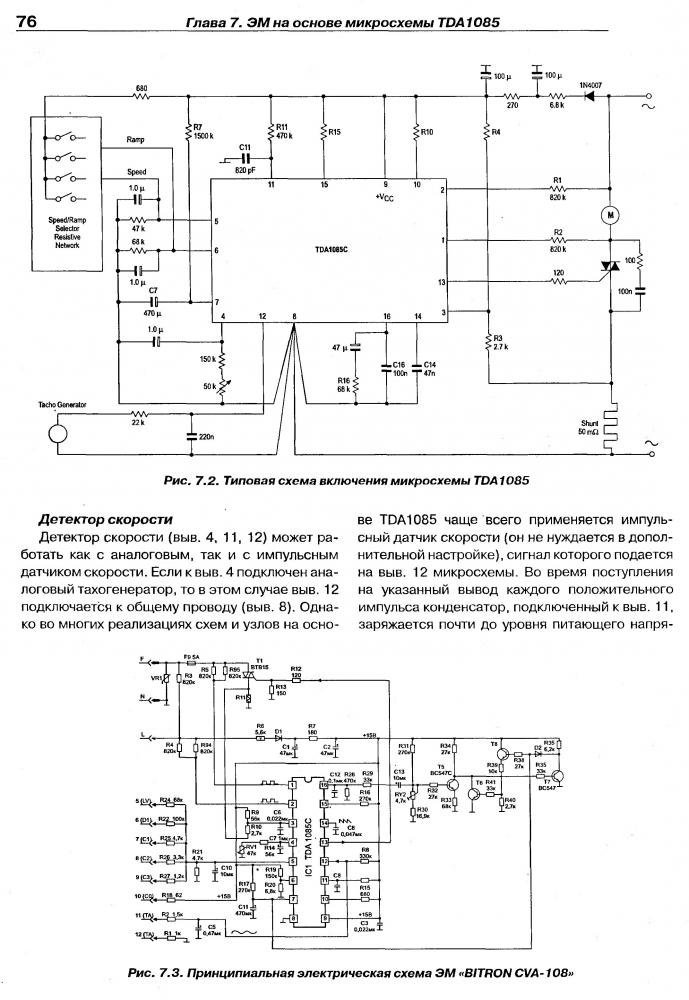

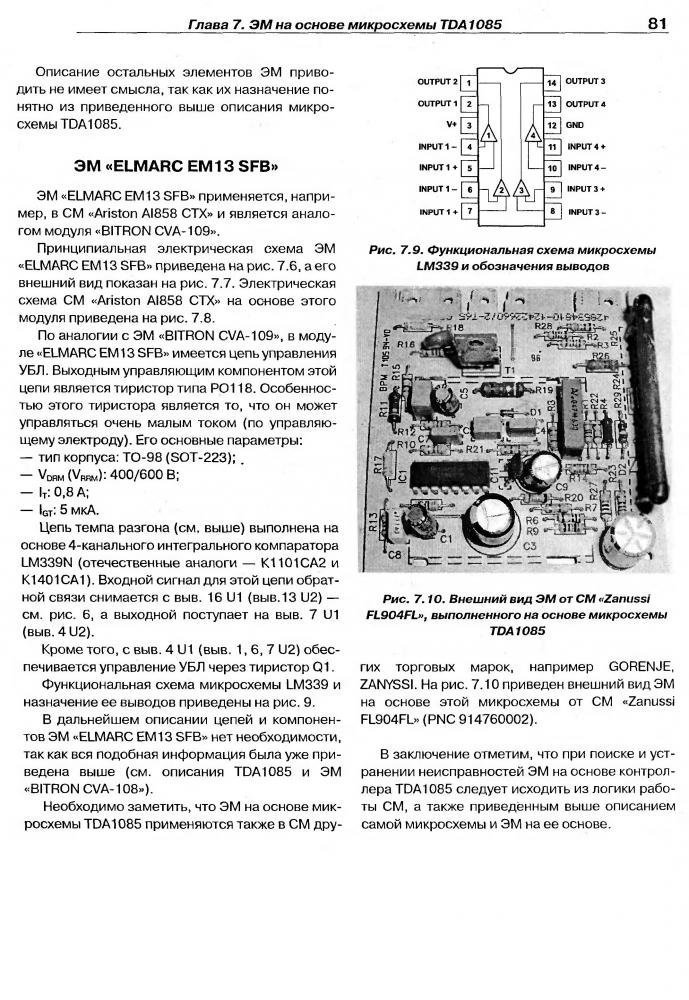

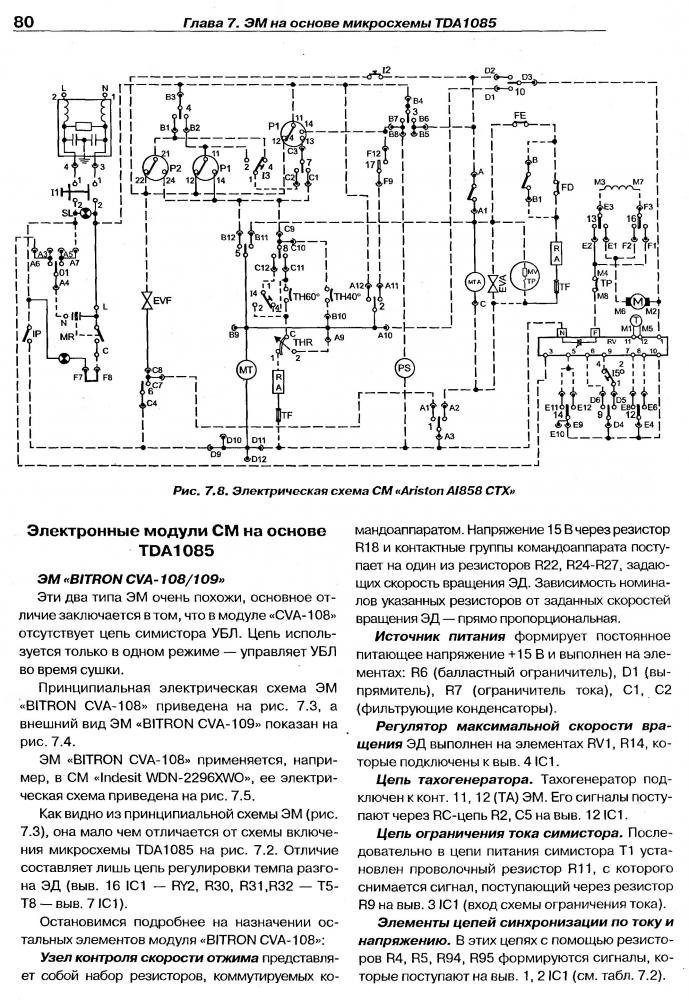

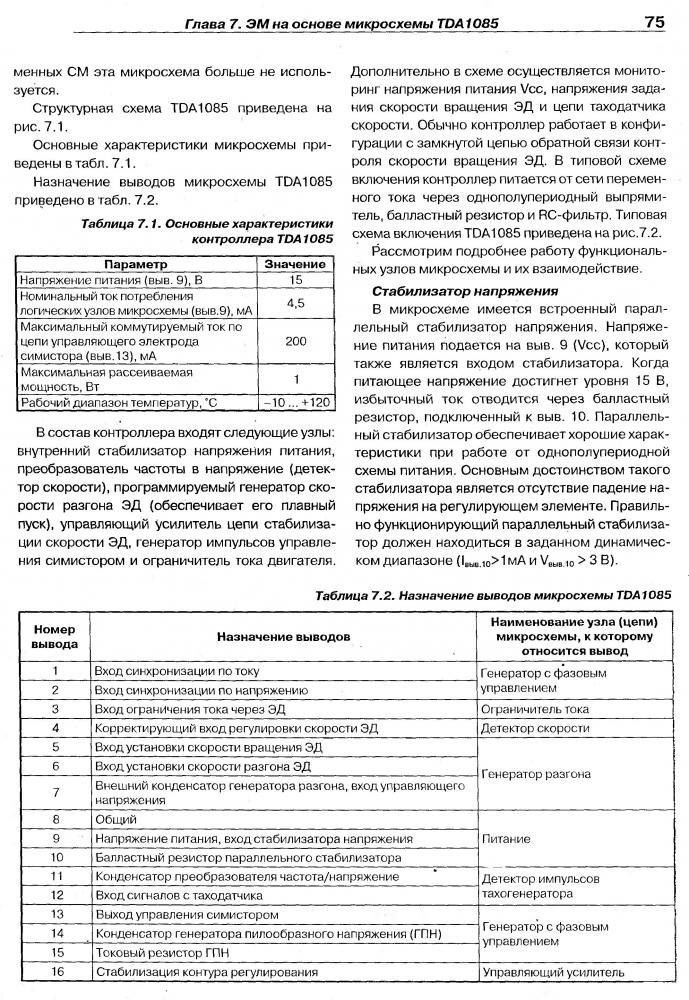

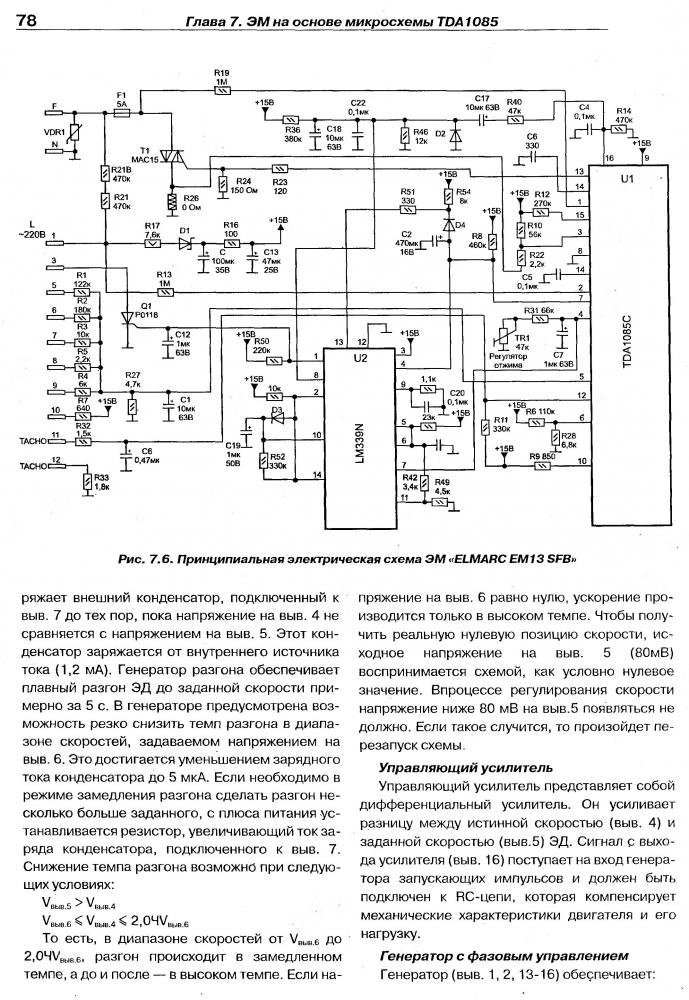

Про контроллер 1085:

- эта схема работает только с таходатчиком, т е система с  ООС! Таходатчик находится на моторе со стороны щеток.

В документации на мс написано, что стабильность работы на малых оборотах зависит от кол-ва импульсов на оборот вала двигателя. В стиралке используются шкивы с большим передаточным соотношением, но в станке это будет непрактично -  применить такой большой шкив от стиралки из за его размеров. Если со штатным таходатчиком от мотора стиралки нужной стабильности на малых оборотах не удастся получить, то нужно использовать в качестве таходатчика шаговый мотор от принтера (например). Можно найти шаговый мотор на 1,7 град и это будет с огромным запасом. Т к выходное напряжение у такого датчика может быть опасным для мс, то нужно ограничить его шунтом из встречно включенных стабилитронов на 5-6 вольт Д815А или Б. Естественно, что таходатчик нужно связать механически со всей системой, причем в любом удобном месте.  Я использовал двигатель шпинделя от СД-рома, перемотав его более тонким проводом для получения большей ЭДС. В любом случае имеются ограничения в самой схеме - (принцип) управление симистором при больших углах  отсечки работает не стабильно. Плата у Вас уже есть, это хорошо, т к 1085 чувствительна к помехам и с плохой разводкой платы будет странно себя вести.





















1085.pdf tda1085 motor ac shema.pdf tda1085 motor ac shema.pdf

  • Like (+1) 1
  • Thanks (+1) 1
Posted

Хоть тресни, но не понимаю, зачем нужен намоточный станок с укладчиком витков ?

Провод сам ложится витк к витку, ему просто нужно не мешать, у меня гораздо бОльший геморрой вызывает укладка прокладок после каждого слоя, вот если бы станок делал всё, то есть включил и на диван, кино смотреть, а здесь один хрен перед ним сидеть.

  • Cool (+1) 1
  • Smile 1
Posted
1 час назад, Сергей Б сказал:

Хоть тресни, но не понимаю, зачем нужен намоточный станок с укладчиком витков ?

Провод сам ложится витк к витку, ему просто нужно не мешать, у меня гораздо бОльший геморрой вызывает укладка прокладок после каждого слоя, вот если бы станок делал всё, то есть включил и на диван, кино смотреть, а здесь один хрен перед ним сидеть.

 А зачем нужны пркладки? Пэтв2 ввдерживает в одиночку 1000 вольт, два провода в эмали тем более , напряжение межслоевое думаю порядка 10 вольт обычно?

Posted
47 minutes ago, sova said:

А зачем нужны пркладки? Пэтв2 ввдерживает в одиночку 1000 вольт, два провода в эмали тем более , напряжение межслоевое думаю порядка 10 вольт обычно?

Примерно как зачем тормоза. Явно для трУсов. Согласно ТУ для 0,1 пробивное есть 1300 в, либо на постоянке либо на 50 Гц, а там и 10-15к бывает. В общем, как по краю прошьет (для примеру) так и поймете, скорее, правда - нет.

Posted
8 часов назад, sova сказал:

 А зачем нужны пркладки? Пэтв2 ввдерживает в одиночку 1000 вольт, два провода в эмали тем более , напряжение межслоевое думаю порядка 10 вольт обычно?

Не совсем так, вернее не по всей длине провода. При намотке высоковольтных трансформаторов  необходимо это учитывать.

Posted
10 часов назад, BAA сказал:

Примерно как зачем тормоза. Явно для трУсов. Согласно ТУ для 0,1 пробивное есть 1300 в, либо на постоянке либо на 50 Гц, а там и 10-15к бывает. В общем, как по краю прошьет (для примеру) так и поймете, скорее, правда - нет.

Какое пробивное для 15 кгц? Какова аплитуда таких вч, вроде в среднем минус 40 дб относительно 500 гц. Прошьет ? Ну тогда надо и меж витками делать поклалки для полной гарантии. Смотрел как намотаны сиарые вызодники ферранти, без прокладок. Разматывал силовик от осциллографа, нашего, для любителей,название забыл,  там обмотки были без прокладок и мало того внавал как попало мотано на заводе.

Posted
3 часа назад, KAI сказал:

Не совсем так, вернее не по всей длине провода. При намотке высоковольтных трансформаторов  необходимо это учитывать.

Вызодник на анодное 250 вольт, это высоковольтный? Наррядение максимальное медслоевое в 10 вольт это высокое напряжение ? 1300 выдержиаает пэтв 2, а 10 вольт не выдержит? 130 кратного запаса мало?

Случаи когда перматывал трансы, на  обрыве, все были от перегрева и перегорания от больших токов и ни разу от перенапряжения витков. Придумацте надежную  от перетоков защиту это актуальней в разы.

Прокладки уменьшают окно и дают влияние на звучание.

Posted
4 минуты назад, sova сказал:

Вызодник на анодное 250 вольт, это высоковольтный? Наррядение максимальное медслоевое в 10 вольт это высокое напряжение ? 1300 выдержиаает пэтв 2, а 10 вольт не выдержит? 130 кратного запаса мало?

Печатная машинка с турецким акцентом...:smile-03:
