Галерея наших Макетов

Shef

By Shef
in Author systems

 Share

Recommended Posts

Кружка Local

Кружка

Posted
Posted
5 часов назад, BAA сказал:

а можно консоль?

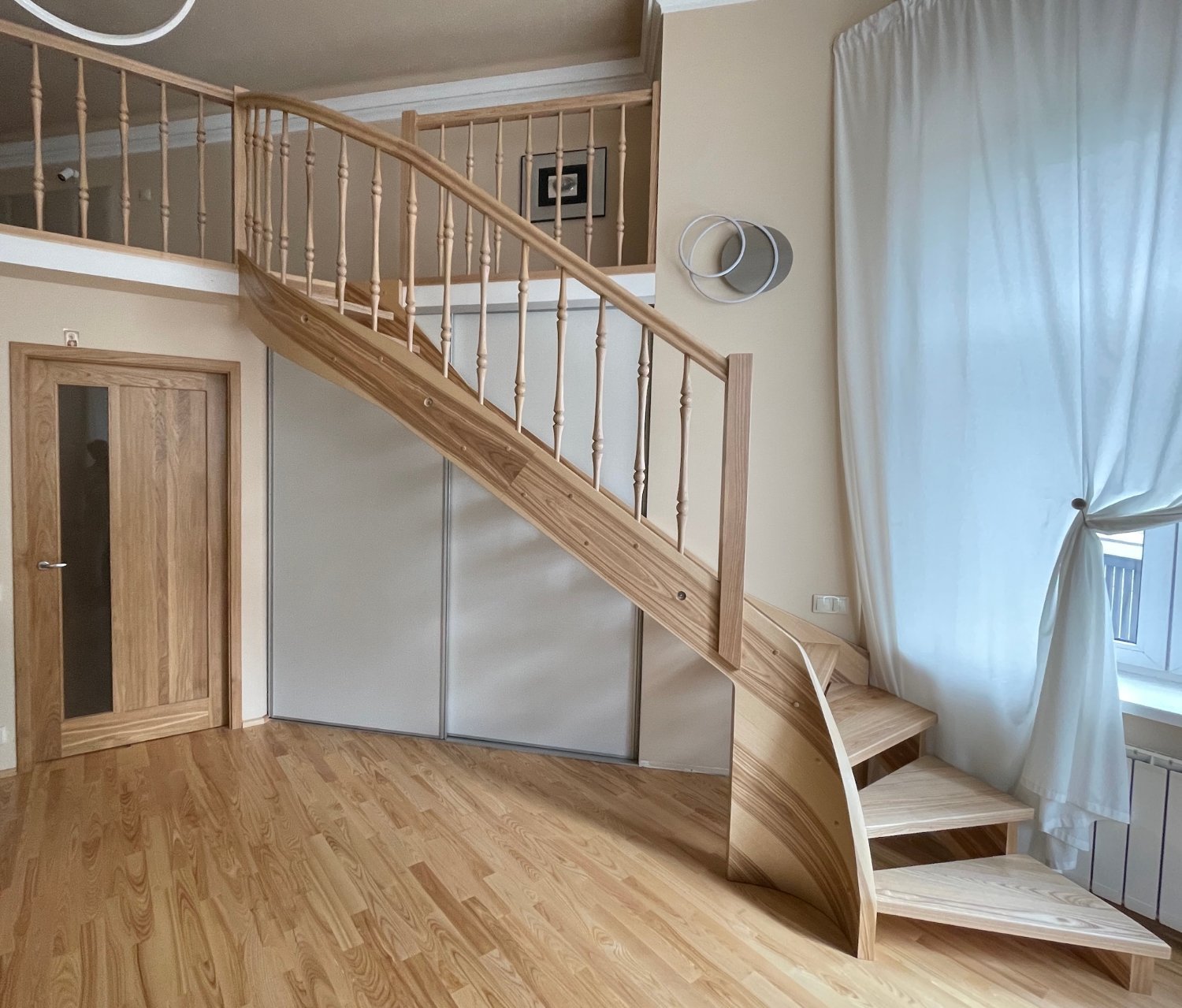

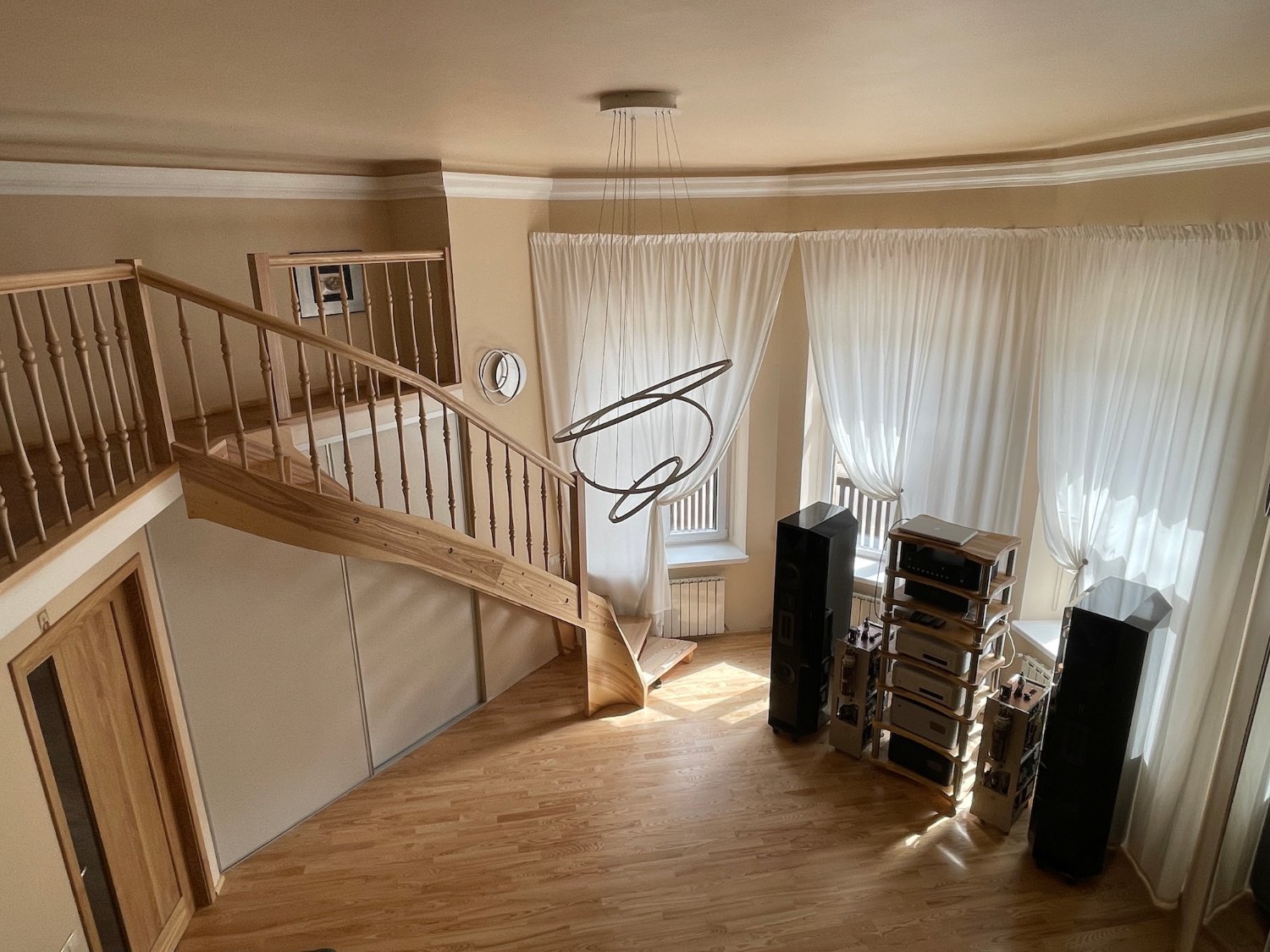

Там того перекрытия всего: брус 95х45 + фанера 21 + гипсокартон 12,5 + пробка 6.

Отделочные работы в помещении почти закончены. Лестница устанавливается в "чистое". Я с чего и злюсь: сложности ?  - ну скажи ты раньше.

  • Replies 98
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Agats
Agats

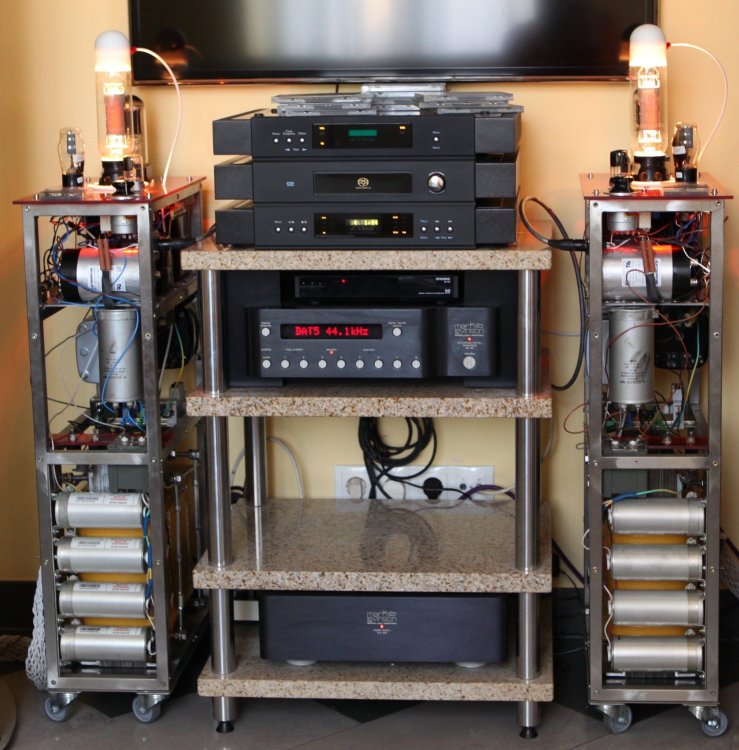

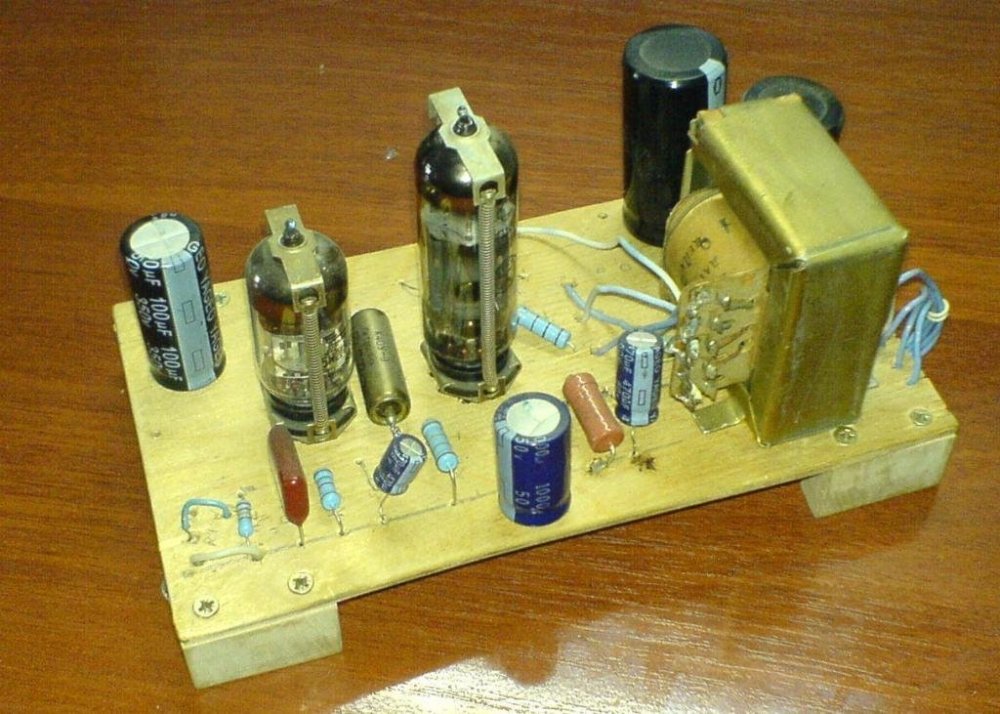

Какая прекрасная тема, выложу своих пару макетов   Это ОТЛ РР на 6528 тридах Это однотактник, вернее двухтактник но без фи, так же ОТЛ, ну лампочка всем известна

Shef
Shef

спс, Климентий, тогда вот вам Update по состоянию на сегодня (доп.инфа на ХаЕнде)

Akrill
Akrill

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

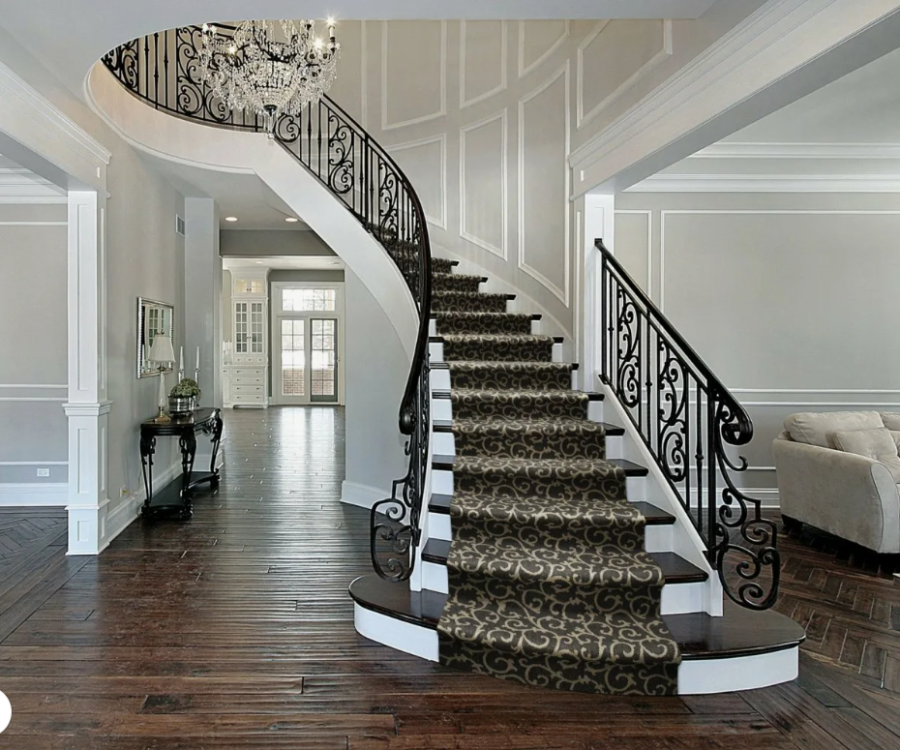

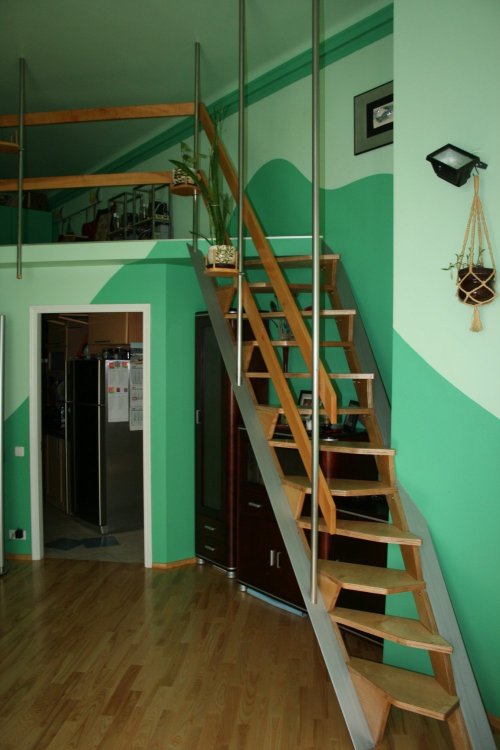

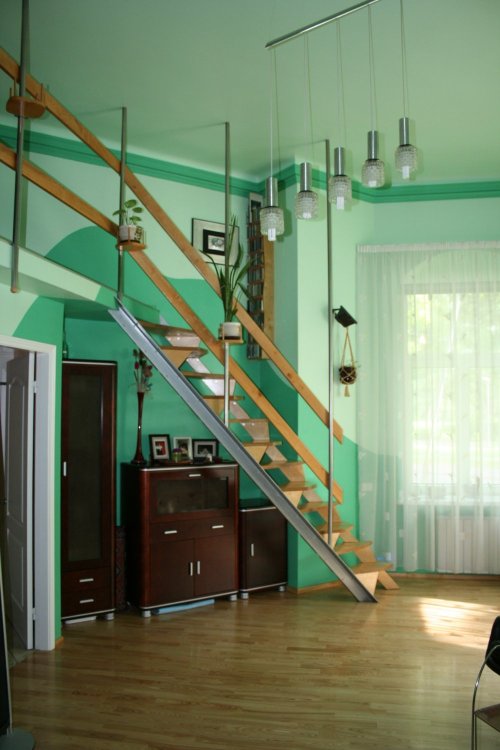

Практически ровно та же история с лестницей и перилами, около 20 лет назад путём мучительных проб и ошибок были подобраны форма и размеры, но "как переделать, всё таки?!" вопрос пока открыт... Но, думаю, в следующем заходе на эту проблему будут задействованы и какие-то металлоконструкции

Xрюн222 Mentor

Xрюн222

Posted
Posted

Конечно, швеллер или 2-тавр это прочно, весомо, зримо, но грубо... Скорее всего можно было бы швеллер или 2-тавр поставить один, хребтом, посередине. Кстати, его же, при определённой настойчивости и целеустремлённости, можно выгнуть неким требуемым образом. Задекорировать под дерево или ещё что нет проблем.

В моём случае такое решение плохо влезает в существующее окружение по размерам, увы, поэтому подумываю про ажурные металлоконструкции...

  • Smile 1
Сергей А Local

Сергей А

Posted
Posted
В 05.07.2024 в 10:22, Кружка сказал:

Изготавливать в условиях квартиры не вариант. Затеял дабы наглядно оценить задумку. Там непосредственно за ней ещё встроенный шкаф с полками, которые частично перекрываются....

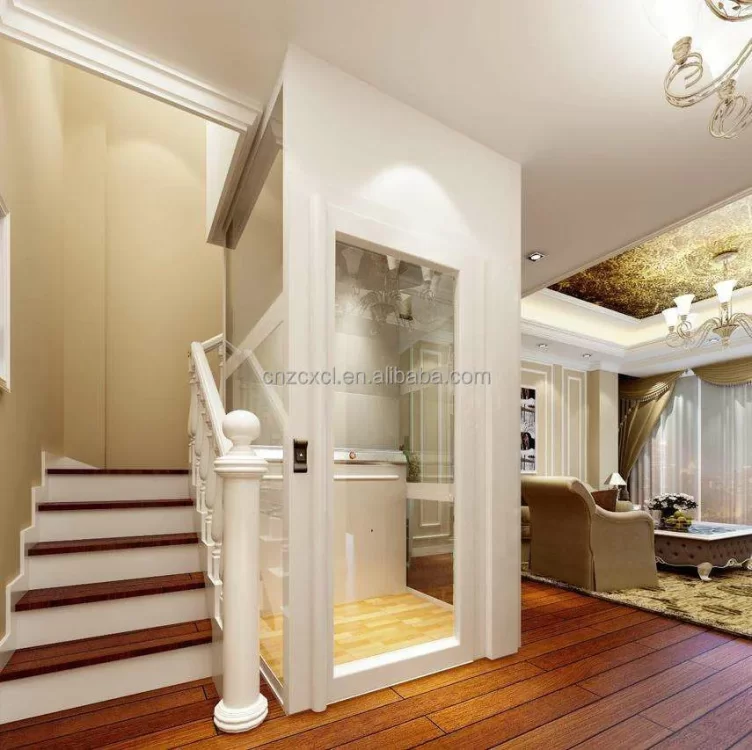

Открытый лифт вместо встроенного шкафа ?

типа подьемника в сервисе.

Xрюн222 Mentor

Xрюн222

Posted
Posted

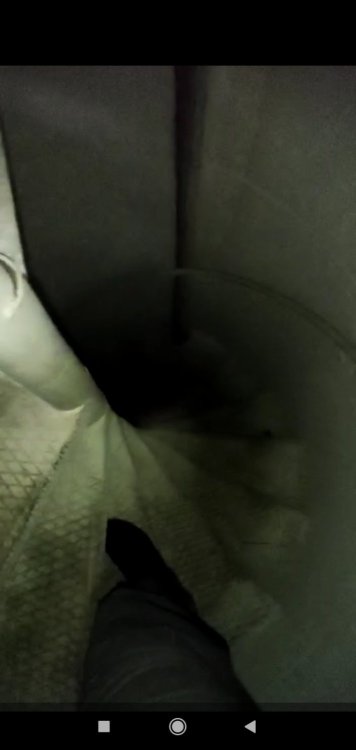

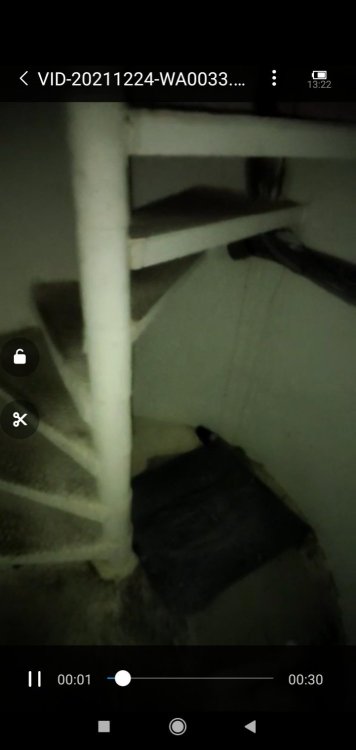

Обожаю винтовые лестницы!!! Особенно если по ним что-то надо таскать иногда :smile-63:

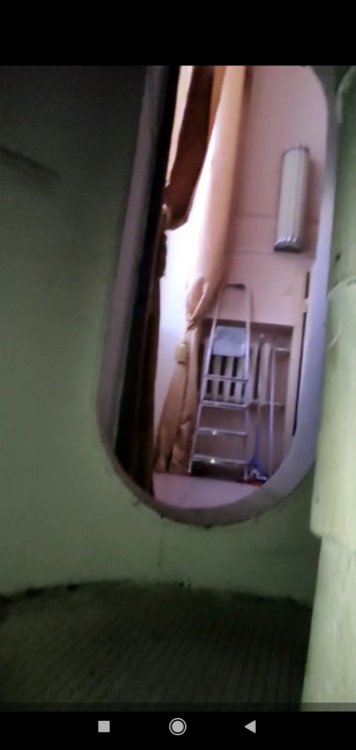

 Из любимых - например, в опорах шпиля МГУ. Помогал таскать АКБ 150 ач, кг по 50.








  • Like (+1) 1
  • Cool (+1) 1
  • Smile 1
BAA Master

BAA

Posted
Posted
21 minutes ago, Xрюн222 said:

Обожаю винтовые лестницы!!! Особенно если по ним что-то надо таскать иногда :smile-63:

Поддержу.

Фломастер Local

Фломастер

Posted
Posted
6 часов назад, Aloizio сказал:

Когда в доме винтовые лестницы, то бухать надо либо на первом этаже, либо на верхних этажах

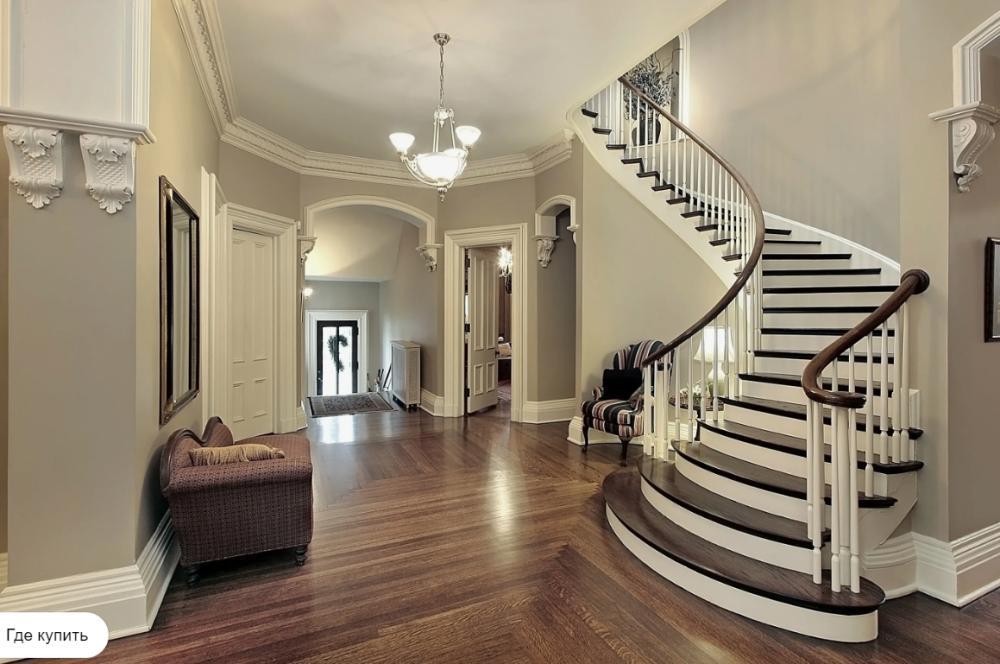

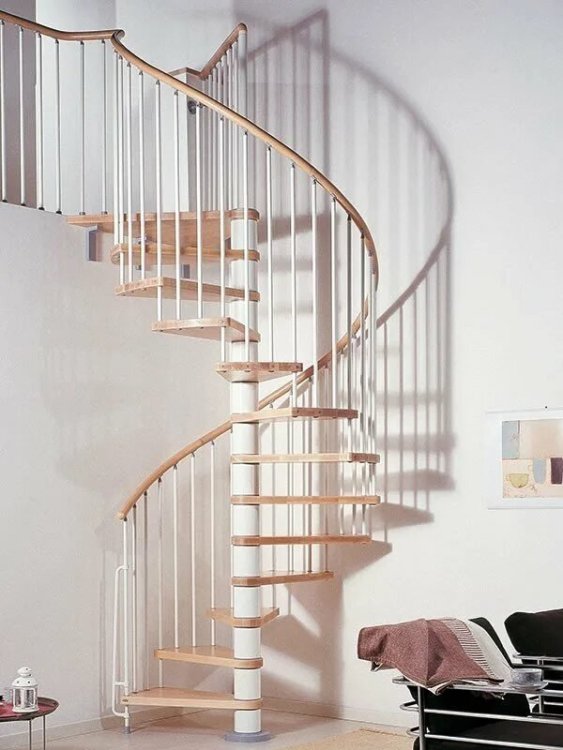

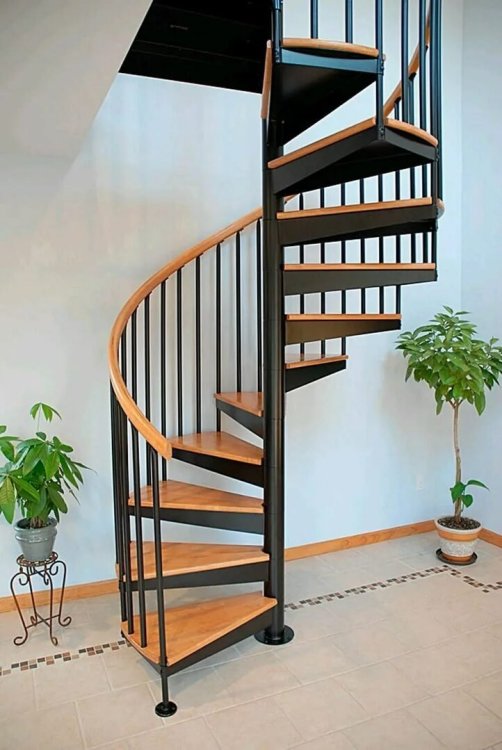

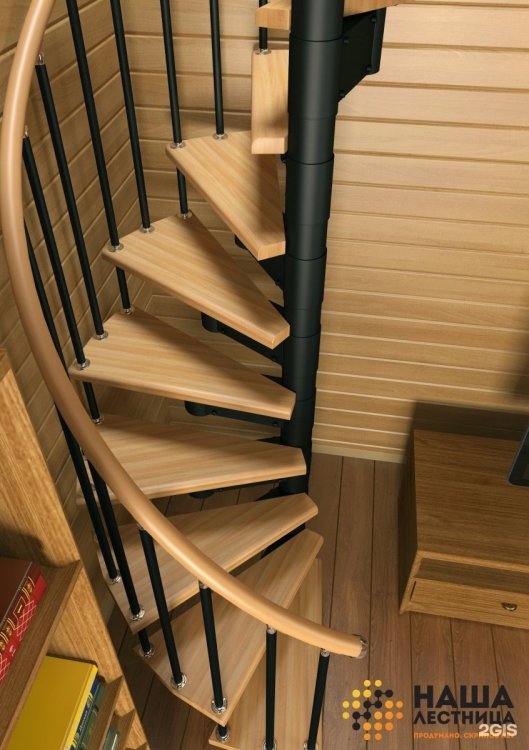

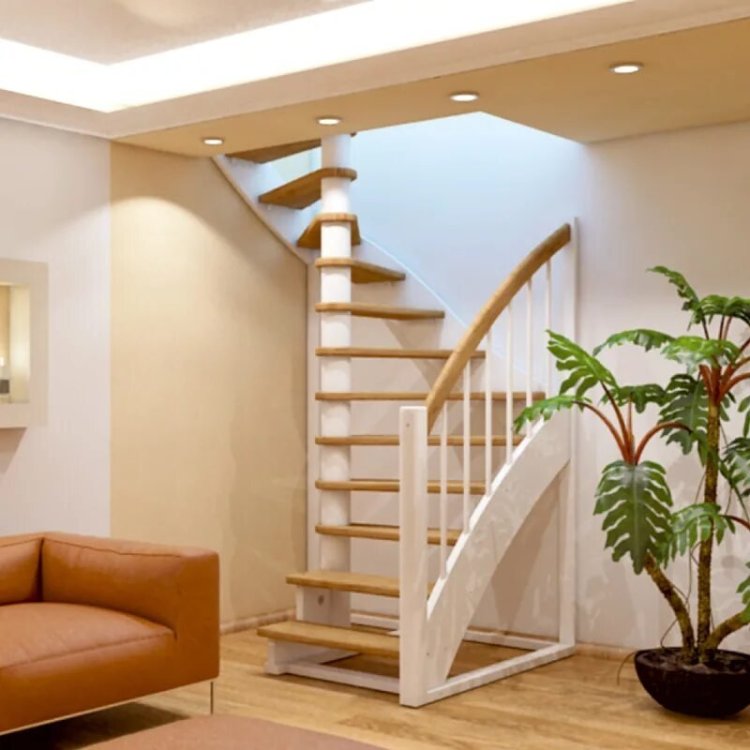

  Тут многое зависит от количества оборотов (шага винта, его диаметра), на фото варианты; четверть и пол оборота.



  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted

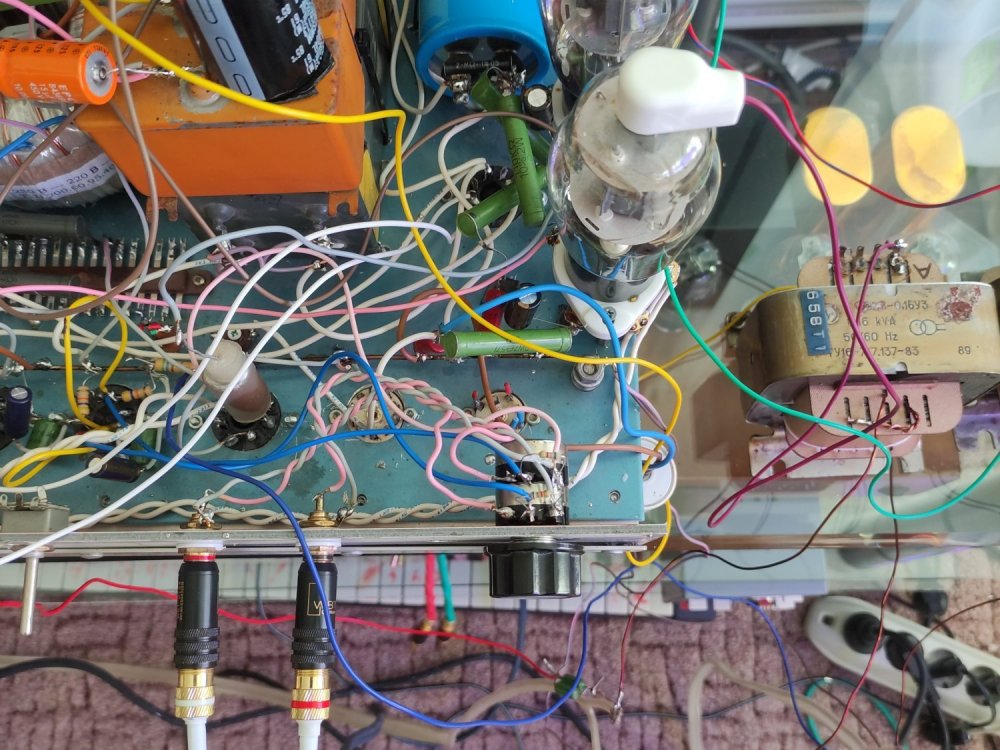

Макетирую на обыкновенном гетинаксе с оборудования. Главное открытый доступ. Этот макет еже разобран. И у него есть вставки через гетинакс, не надо вертеть с потолка на пол при настройке, удобно. Следующие макетирование присобачу сверху стойки.




  • 5 months later...
  • 3 months later...
alss Proficient

alss

Posted
Posted

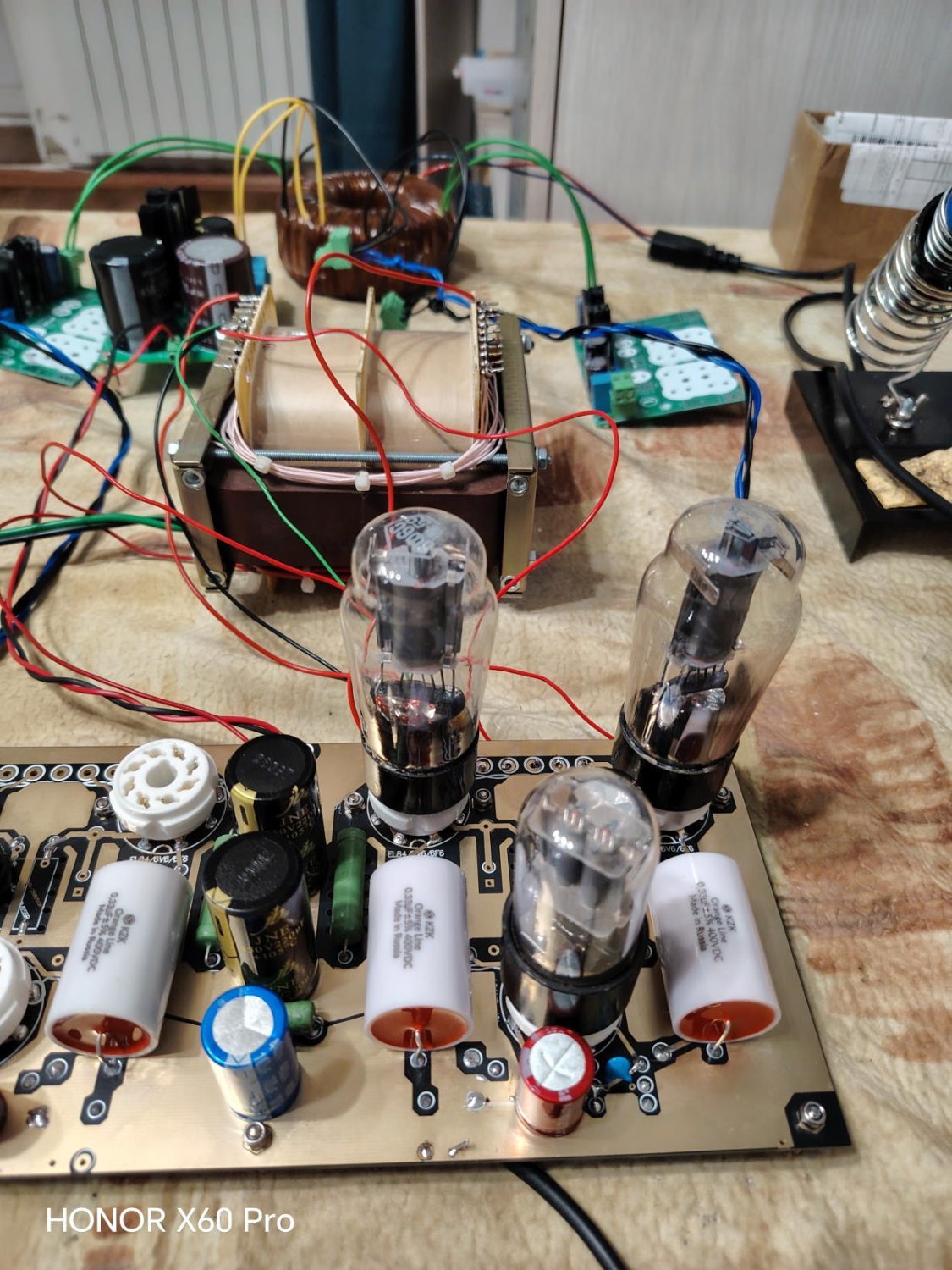

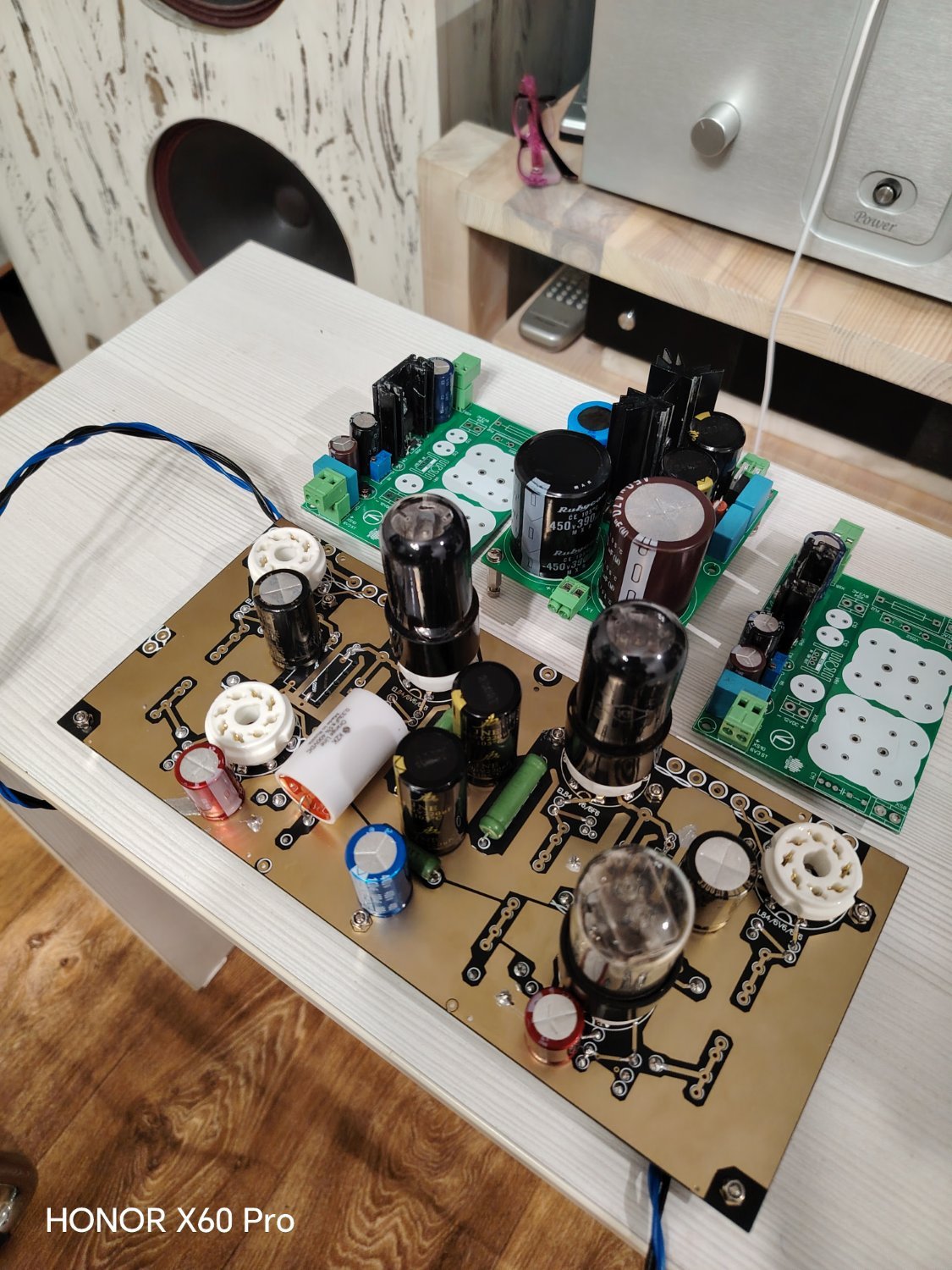

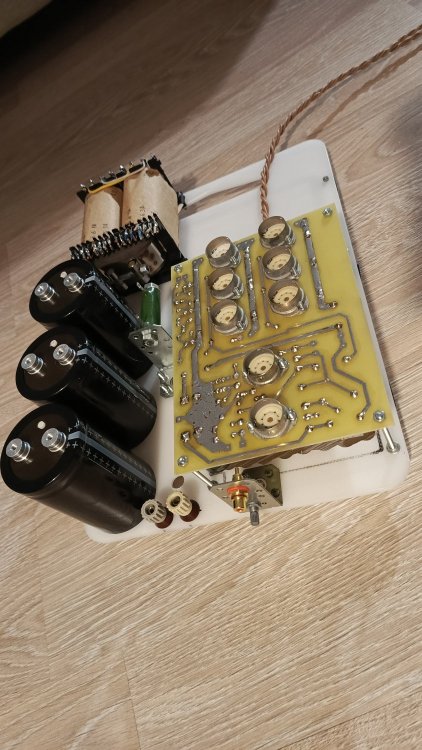

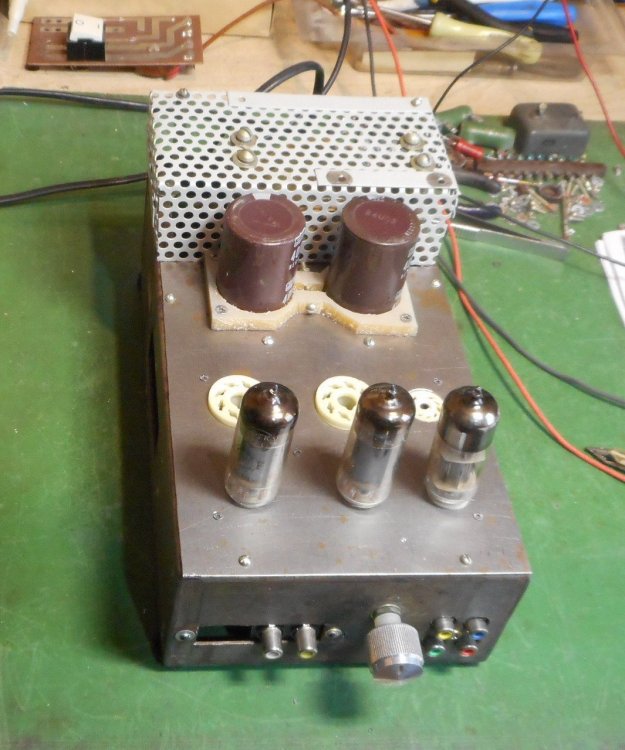

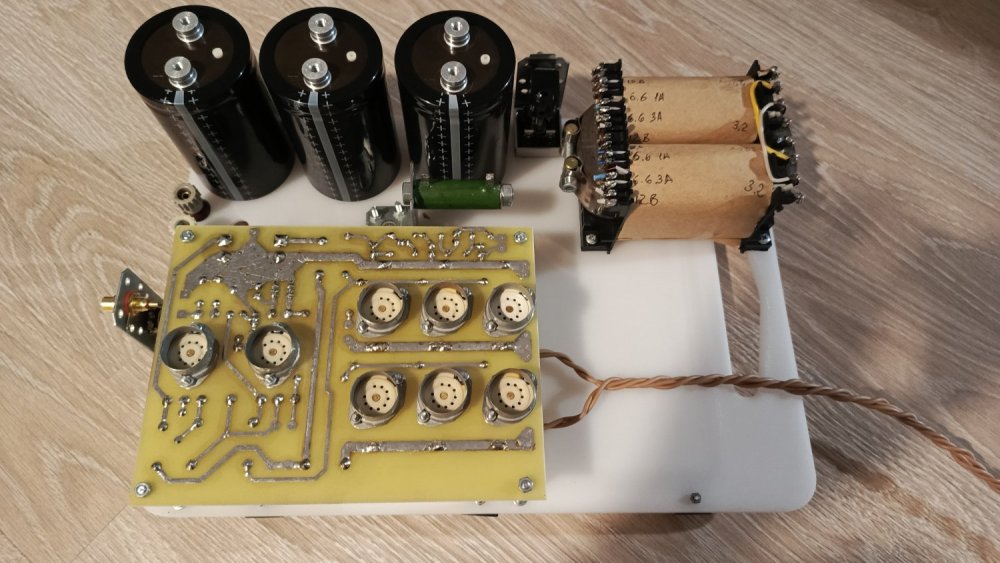

Макет малоусиливающего предусилителя с двумя вариантами выхода - с анода и через доп. КП. С монтажом борюсь...


  • Like (+1) 3
alss Proficient

alss

Posted
Posted
16 часов назад, Xрюн222 сказал:

Насколько "мало" усиливающего? 1,5...2,5...4 ?  Разные варианты ламп предусмотрены?

4-6. За счет анодной нагрузки (обсуждалось в ветке по фонокорректору из журнала Радио пера некоего Н. Трошкина - знакомы?;)
6П1П/6П6С в триоде для первой прикидки (вот почему новали и окталы).
КП на 6Н6П или 6Н23П - еще две панельки новаль. ГУ-17 - крутизна маловата.
Окажется много - будет 6С19П в низковольтном режиме. Окажется мало - 6Г1 или 6Б8 опять-таки в триоде (просто линейные лампы обе) .
Клиент категорически против дробей, а так хотелось 6С46Г-В без анодной перемычки, т. е. в виде "6Н46Г-В"...

alss Proficient

alss

Posted
Posted

Запустил макет, коэффициент передачи с анода 10 дБ. КП оставил на завтра - надо искать место под 10-ваттные катодники...

  • 3 months later...
lenivo Proficient

lenivo

Posted
Posted

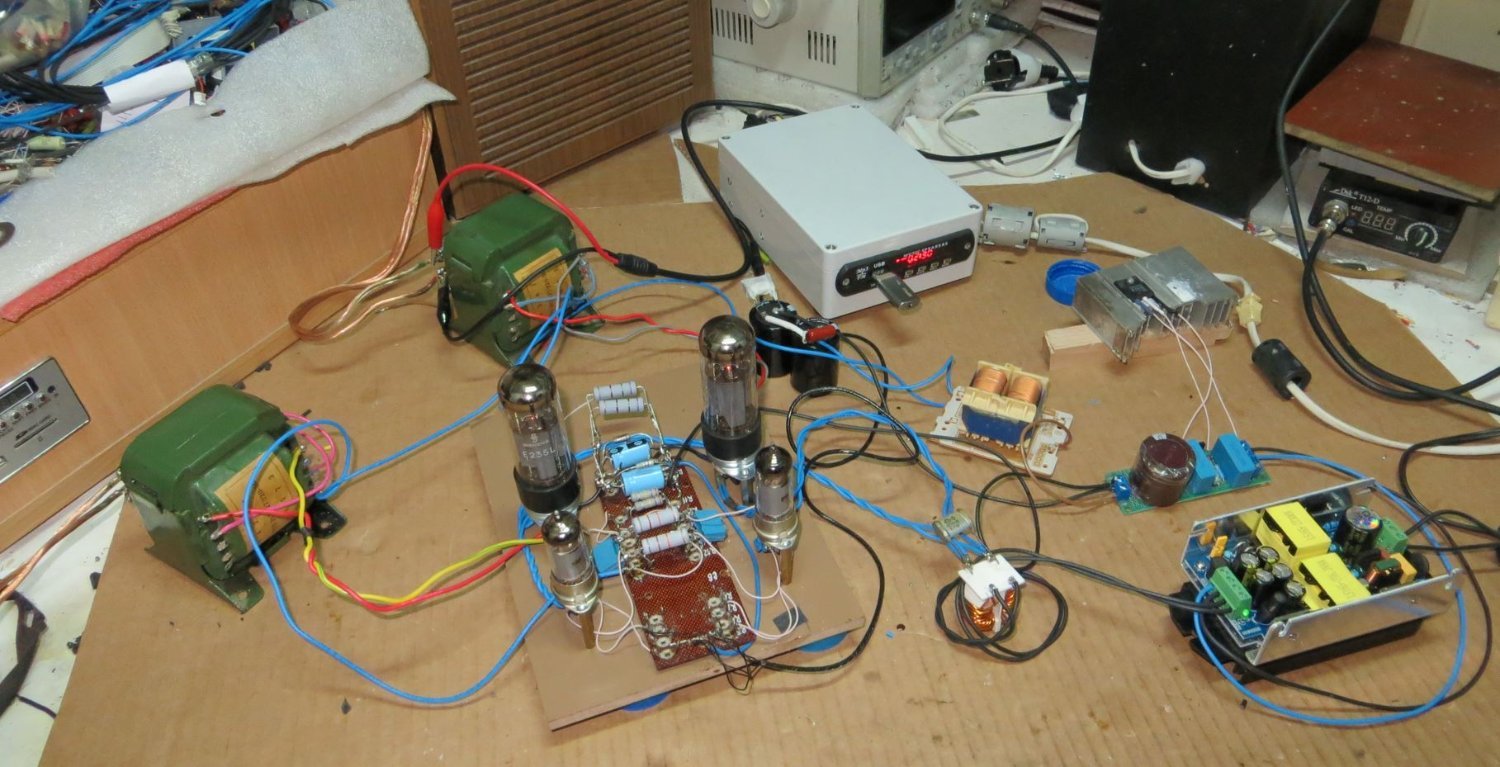

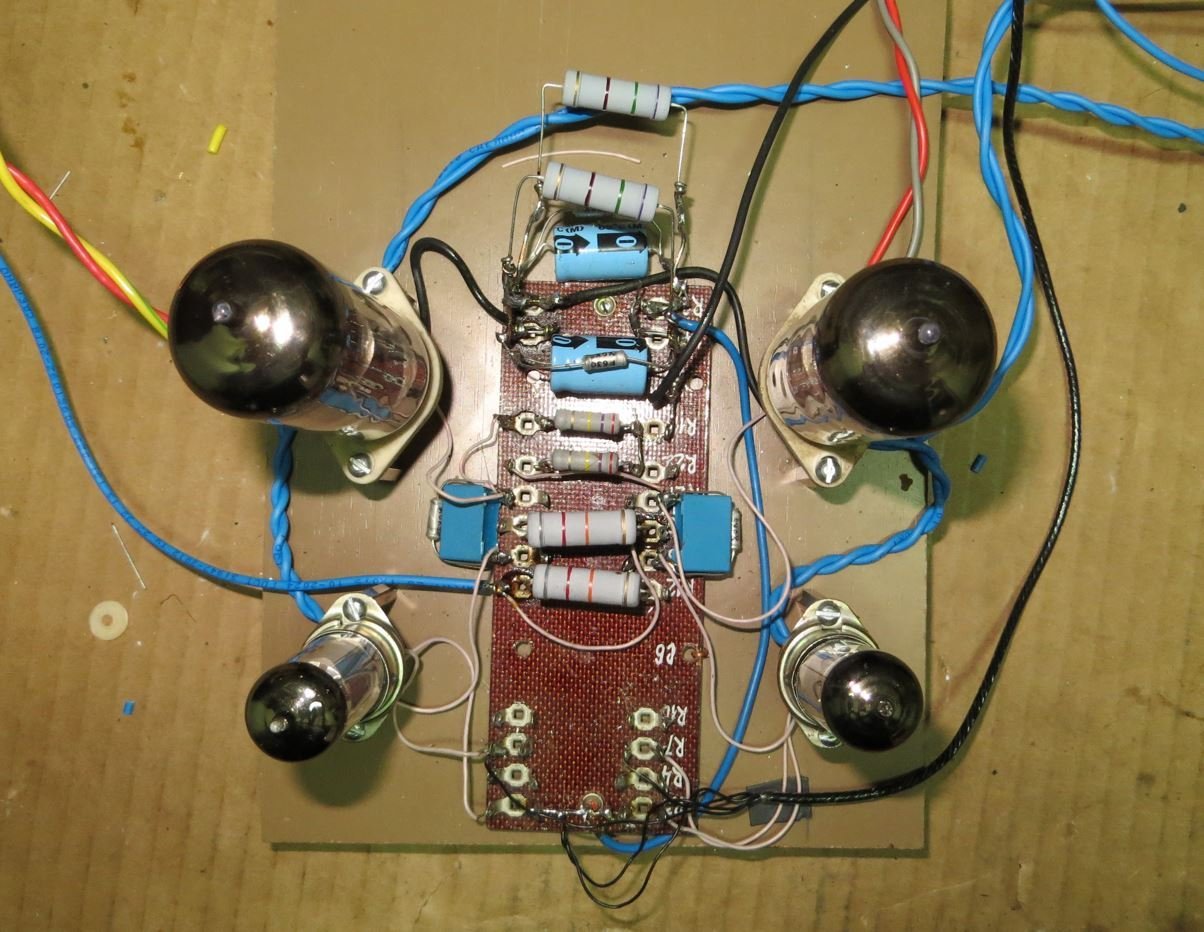

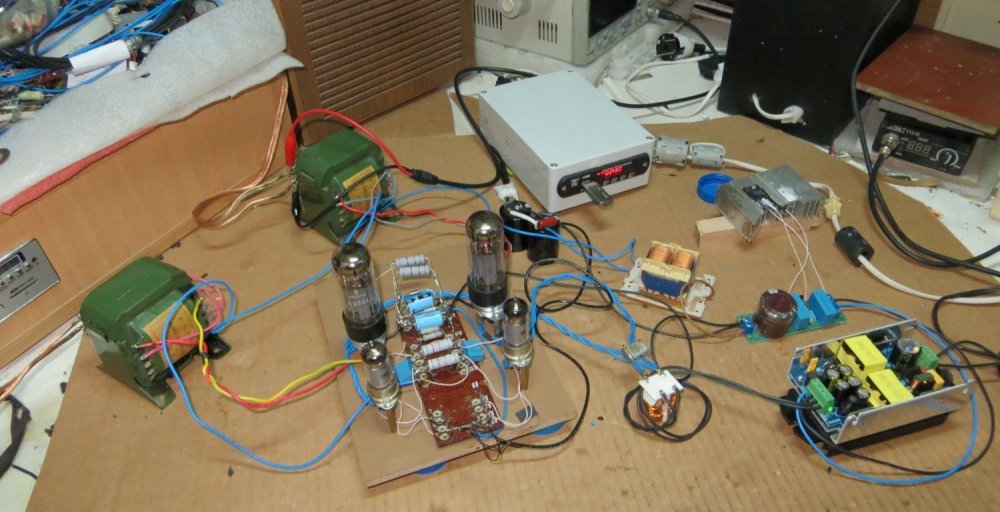

Макет SE 6ж4п+ E235L в ультралинейном включении с импульсным блоком питания.SE64E235L223062025.thumb.JPG.a56e15b7558594100afef493f3fe3439.JPG

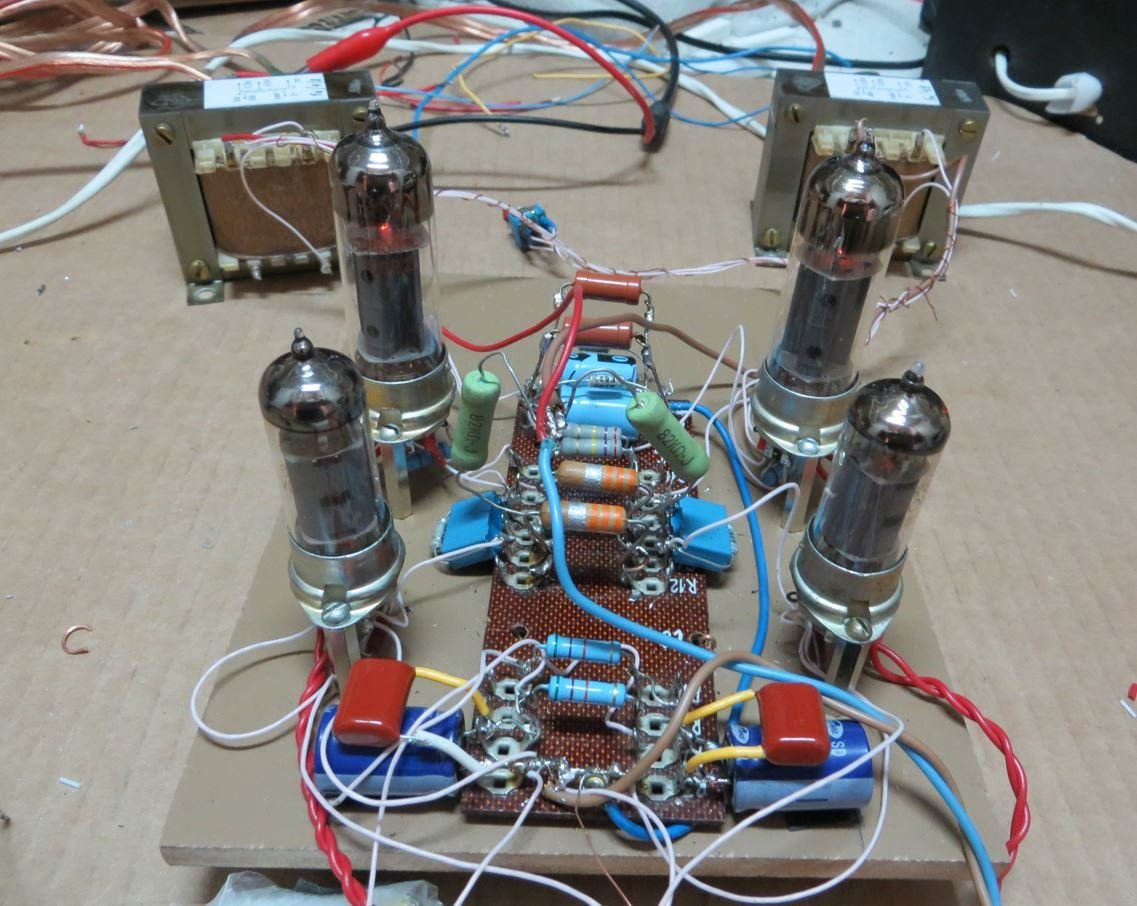

он же с другими лампами




В момент отладки схемы и пробы разных номиналов и марок

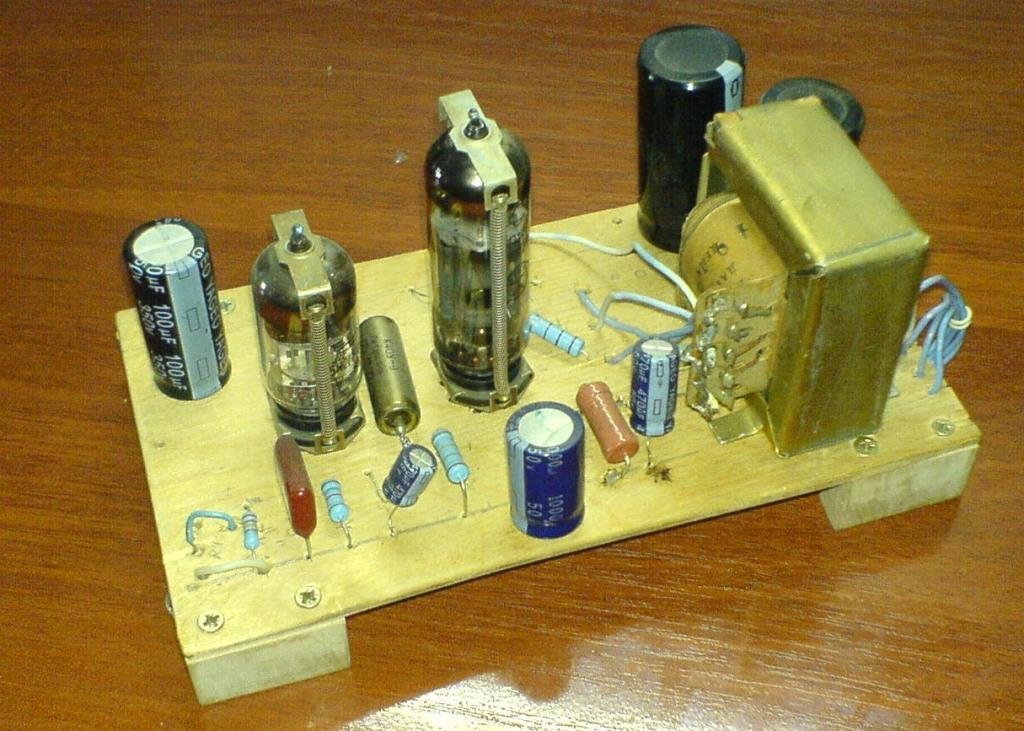

А начиналась ламповая тема с усилителя за полчаса на старом Аудио портале

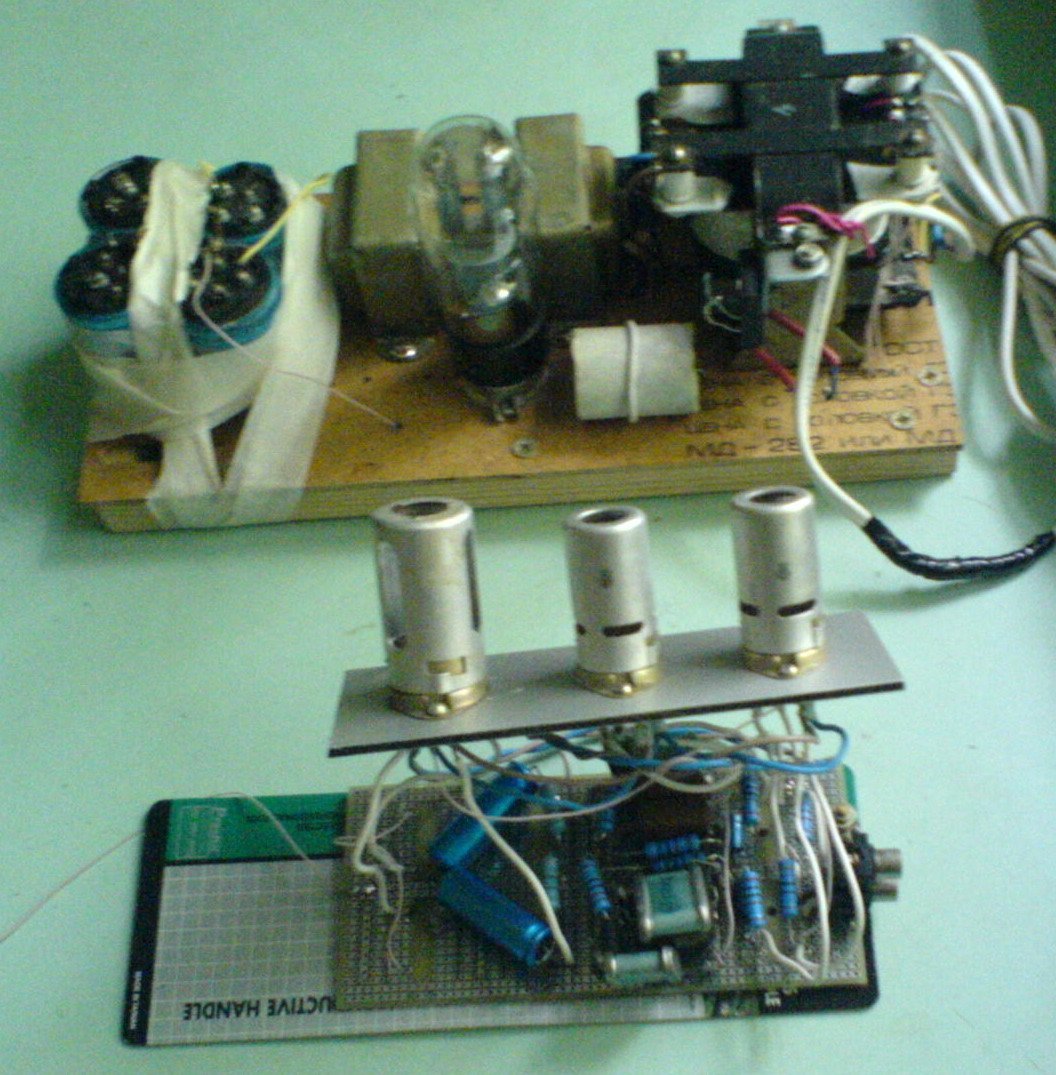

Когда очень нужен фонокорректор по быстрому

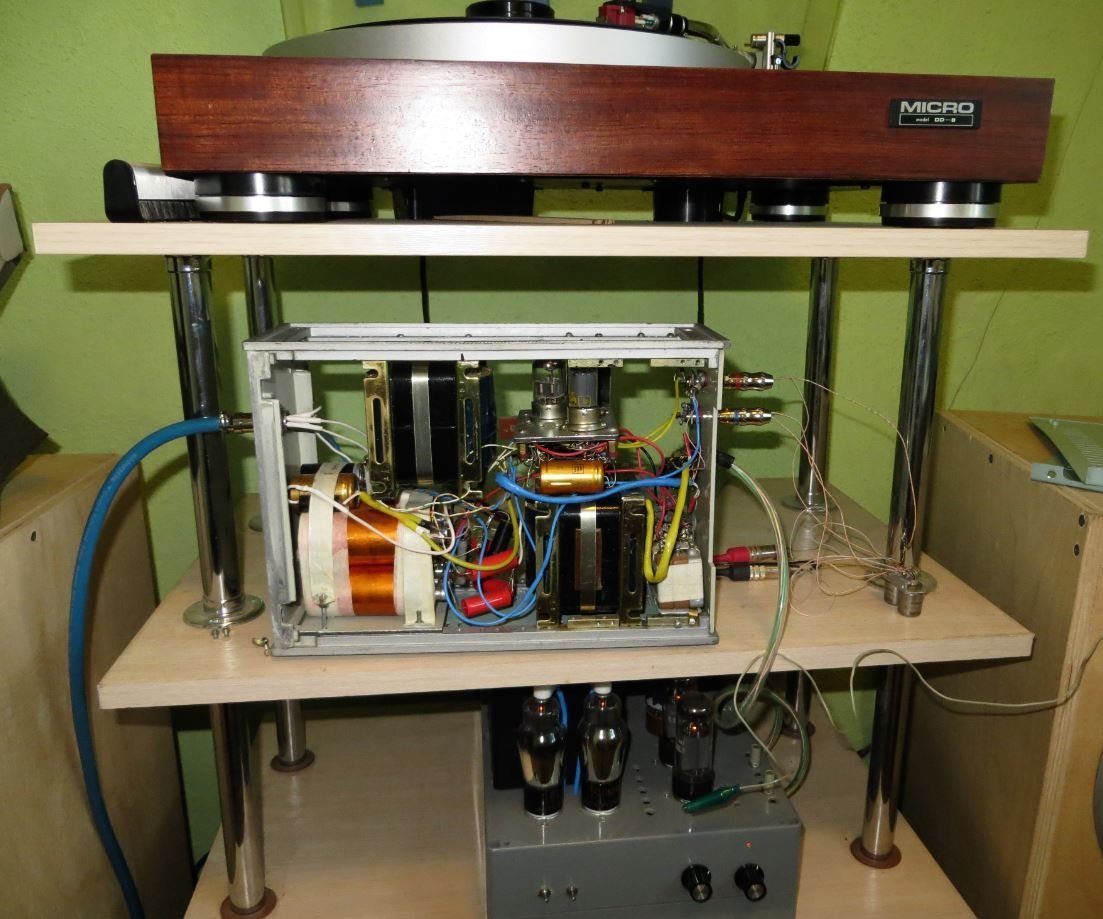

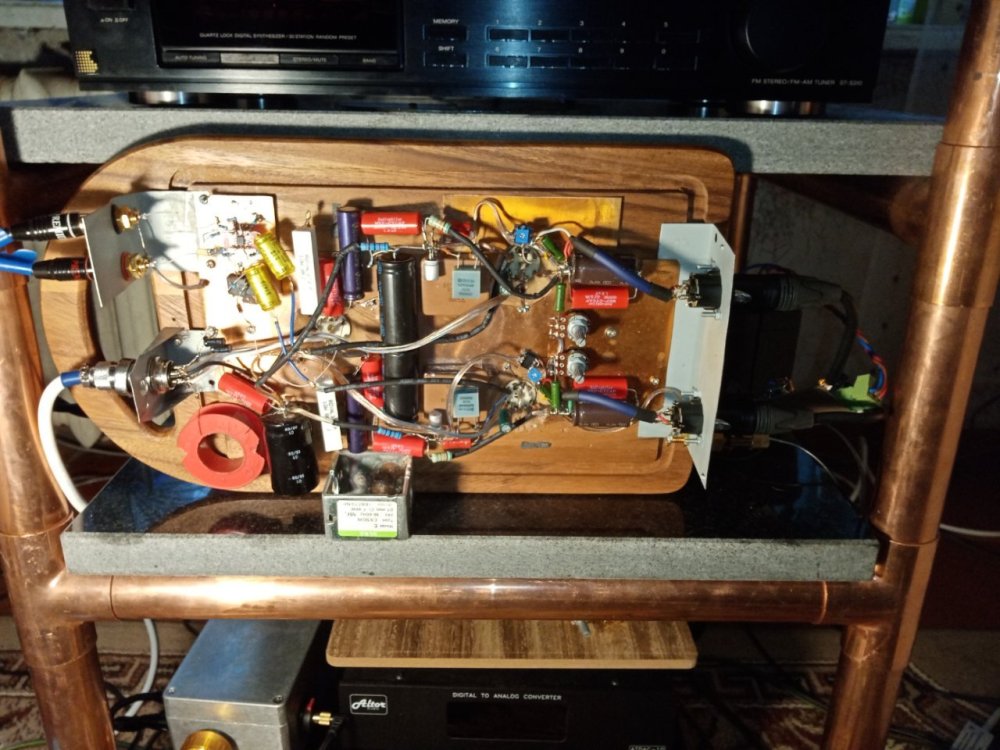

Оно же , но уже в корпусе.


И оно же более менее причёсанное










  • Like (+1) 1
