"Микро -3,5" (Лофтин-Уайт) в версии на уо-186 + ABC1 (AC2, REN904) + ВО-188.

Xрюн222

By Xрюн222
in Valve

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Первое "полное" включение и слушание "Микро -3,5" (Лофтин-Уайт) в версии на уо-186 + ABC1 (AC2, REN904) + ВО-188. Как обычно, пришлось повозиться с увязкой режимов по постоянному току.



  • Like (+1) 15
Dolboyacher Local

Dolboyacher

Posted
Posted

Искренне рад за вас, Никита, что продолжаете искать, а , главное, созидать. Погряз в бытовухе  и увлечение, к сожалению, отошло на второй план, поэтому, пока, радуюсь за других , таких же "болеющих", в хорошем смысле этого слова. Если бы присуствовала в моём существе зависть, наверное, завидовал бы. Даже макет выглядит многообещающе, а если в дальнейшем захотите поделиться подробностями и впечатлениями от содеянного, думаю, многим ,здесь присуствующим, будет интересно. Удачи!

p.s. становлюсь сентиментальным, похоже, старею :smile-61:

  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Схему срисую, что получено по факту в итоге, и выложу,конечно. Увы, "в бытовухе" погрязнуть также могу в любой момент, и надолго... Давно в режиме: "не успеваю сделать одно, как тут же не успеваю еще и второе, третье, и т.д." (С).

  • Like (+1) 5
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Схема на текущий момент, включение анодного  напряжения выключателем накала кенотрона после прогрева других ламп. Возможна установка 6С4С с незначительными подгонками режима.IMG_20241211_092554.thumb.jpg.64298822c7215670d466eb3dce5498a9.jpg

  • Like (+1) 10
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
10 минут назад, Кружка сказал:

Усиление ABC1 - 27. Т.е. чувствительность более 2в получается. Нагрузка 2,7-5,4к; Уошке не маловато?

27 не намерил, 24...25. При 60 в смещения это дает около 1,6 в rms , что, с учетом либо возможностей источников, либо наличия соотв. лин.предусилителя - совершенно нормально. Скажем, макетный (пока) вариант корректора - клона PC-10 - дает порядка 4...5 вольт на выходе. Планируется также опробовать  вариант с 6н7, 6г7  и/или 6ф5.

  • Like (+1) 2
Goofnm Proficient

Goofnm

Posted
Posted
10 минут назад, ДимДимыч сказал:

Маловато.

Симпатичный макетик. Об том же сразу подумалось - у ABC1 и току и усиления
меньше чем у есс83, которая там уже была, мягко говоря, на грани... Ну и
заменена в конце концов на двухкаскадный драйвер.

Климентий Local

Климентий

Posted
Posted
11 часов назад, Xрюн222 сказал:

Первое "полное" включение и слушание "Микро -3,5" (Лофтин-Уайт) в версии на уо-186 + ABC1 (AC2, REN904) + ВО-188. Как обычно, пришлось повозиться с увязкой режимов по постоянному току.



Никита, вам повезло... Уас ФАНЕРКА есть для макета... 🤣

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Даже еще больше повезло. Еще нашелся  кусочек черенка от граблей, поэтому фанерка с ножками. Удобно!

  • Like (+1) 1
  • Smile 2
  • Smile 2
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
10 минут назад, Goofnm сказал:

Симпатичный макетик. Об том же сразу подумалось - у ABC1 и току и усиления
меньше чем у есс83, которая там уже была, мягко говоря, на грани... Ну и
заменена в конце концов на двухкаскадный драйвер.

Ну, току-то через АВС1 более чем - аж целых 2,4 ма, ПСН немыслимо высокая. Добавить перед авс1 что нибудь, скажем, 24 в триоде - вот и 2х-каскадный. Вообще, по идее, изначально рассматривался вариант рен904 + рх4 ...

Goofnm Proficient

Goofnm

Posted
Posted
9 минут назад, Xрюн222 сказал:

нашелся  кусочек черенка от граблей

Да тут вообще одно везение. Нашлись даже трансформаторы.

  • Thanks (+1) 1
Сергей А Local

Сергей А

Posted
Posted
1 час назад, Xрюн222 сказал:

Схема на текущий момент, включение анодного  напряжения выключателем накала кенотрона после прогрева других ламп. Возможна установка 6С4С с незначительными подгонками режима.IMG_20241211_092554.thumb.jpg.64298822c7215670d466eb3dce5498a9.jpg

А 8 кГ это верхняя граница ? А по низкой? :)

Климентий Local

Климентий

Posted
Posted (edited)
9 часов назад, Xрюн222 сказал:

Даже еще больше повезло. Еще нашелся  кусочек черенка от граблей, поэтому фанерка с ножками. Удобно!

А я ножки купил... Т.к. черенка дома тоже не было... И ножки тоже полиэтиленовые...

Edited by Ollleg
корректировка
Евлампий 2 Community Regular

Евлампий 2

Posted
Posted

Никита, поздравляю с запуском макета. Вопрос: а ты не рассматривал в качестве драйвера триод из АМ2? Он, как мне кажется, недооценен и в ряде ипостасей интереснее той же Рен904 - правда, я на больших амплитудах его не гонял, не знаю справится ли, но усиление ближе к 50, аргумент попробовать. К тому же цветной красоты можно нагнать...

  • Thanks (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Михаил, добрый день! Кстати, мысль хорошая! :smile-29: Где то есть пара-тройка, из которых "красота" давно выгорела, а триод вполне живой.

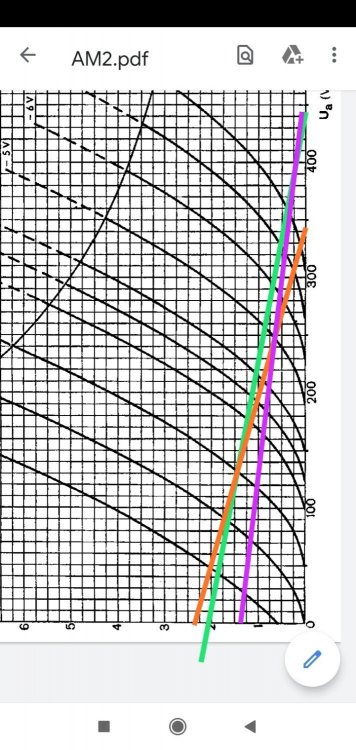

Дополняю    возможными линиями нагрузки для 150-220-330 ком. Проходит и по максимальной амплитуде и по требуемому напряжению на аноде. Усиление порядка 35...38.


  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

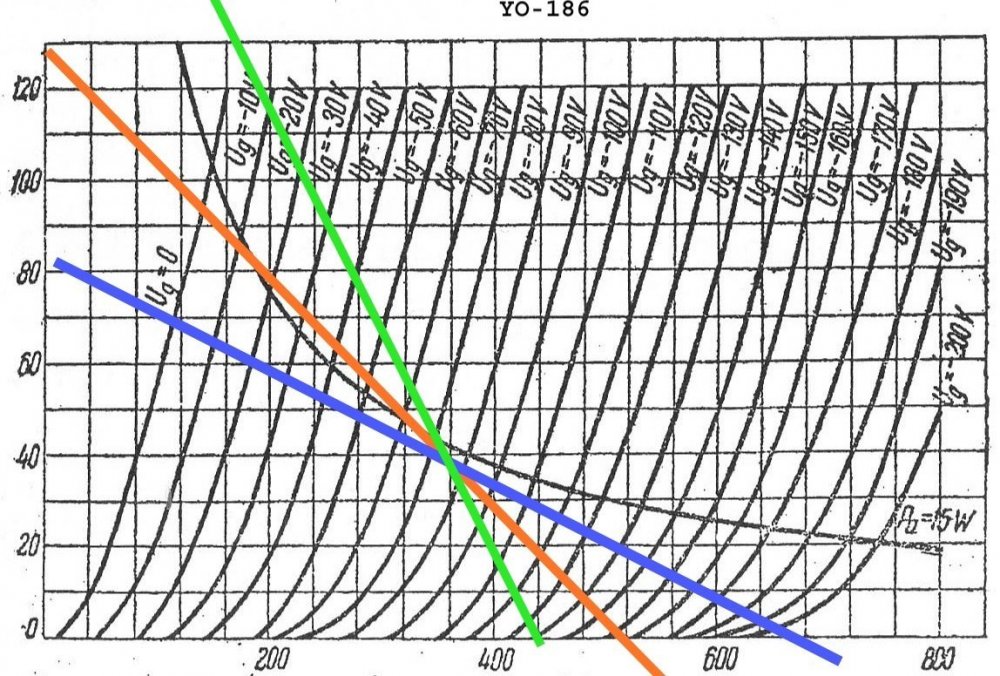

Раз уж нарисовали для входной лампы, заодно оно же для выходной, режим данного случая. 2-4-8 кОм. Нам стесняться нечего,все честно,по букварям и азбукам.:smile-31:


  • Like (+1) 1
Ollleg Veteran

Ollleg

Posted
Posted
9 часов назад, Сергей А сказал:

А 8 кГ это верхняя граница ? А по низкой? :)

В некоторой степени вес даёт представление сразу о верхних с нижними границами АЧХ . То, что там 20-20.000 с хорошим (правильным!) КПД в "линеечку" :drag:, оно и так понятно, не будем же стращать и раздражать "поклонников  ТВЗ " по "минимуму самодостаточности" изнурительными цифрами "по окраинам"  сей "линеечки....:smile-03:

  • Like (+1) 1
Ollleg Veteran

Ollleg

Posted
Posted
57 минут назад, Сергей А сказал:

Так об этом и спросил - 8 кГ , а минимально 5 кГ например. Чтобы споры завершить. ✌️

Или 2 кГ/Вт. :)

Так спор в другой ветке, здесь он зачем? Здесь топикастер не спорит ни с кем и не спрашивает - какой нужен ТВЗ, а пишет о своём проекте, соответственно и то, что в нём применял. :smile-44:





п.с. Но если есть  нужда в совете (не споре), тогда другое дело. Но с "советами" не спорят, их обычно принимают с благодарностью и далее им следуют.



Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Хочу подчеркнуть, что делать именно Л-В схему и применить на выходе недостаточно низкочастотный трансформатор - крайне неразумно и совершенно  бессмысленно... "... загнать в стул брильянтов на 100 тысяч!!! :shock:" (С), И?... Собственно, тогда ради чего все эти сложности...

g1g3 Apprentice

g1g3

Posted
Posted

Приветствую! Никита, может помните, вы помогали мне со схемой на АС2-2А3, ещё на старом АП. Вопрос ко всей компании, какое используете смещение или какое лучше?

arcev Contributor

arcev

Posted
Posted
6 часов назад, g1g3 сказал:

или какое лучше?

смещение выставляется чтобы в рабочей точке рассеиваемая мощность на аноде не превышала предельно допустимую

в данном случае по графикам - должно быть "-85"

в реале 120-180=-60, почему так - вопрос к применяемой лампе :)

если вопрос по входной лампе, то выбирается рабочая точка исходя из Ra и равенства треугольников при построении рабочего режима лампы

исходя из того что в мире нет ничего одинакового, то смещение входной лампы выбирается по минимальному коэф гармоник

  • Like (+1) 1
