Recommended Posts

Posted

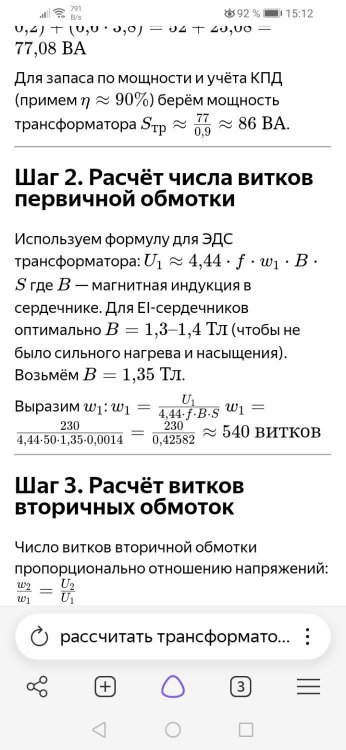

Есть магнитопровод ОЛ40/130 х 87, первичную обмотку хочу намотать проводом диметр 1,2 мм  720 витков, вторичные две обмотки по 265 В,  ток 0,5 А.  Вопрос по такой, можно ли обычным эмалированным проводом в двое сложенным намотать эти обмотки и какая изоляция между слоями вторичек должна быть ?  От них будут питаться раздельно анодные цепи левого и правого каналов лампового усилителя.

Posted

Понял, лучше раздельно.  Подскажите по питанию накала, оконечный двухтактный каскад включённый по ультралинейной схеме в каждом плече две Г807 соеденены паралельно, ток накала двух ламп Г807 - 1,8А, можно ли от одной обмотки 6,3 В,   3,6 А запитывать все четыре Г807, или лучше по 6,3 В - 1,8 А для  каждого плеча двух Г807, есть ли какая польза ?

Posted (edited)

Можно из электрокартона 0.5 мм аккуратно на суперклей приколхозить вертикальную перегородку посередине каркаса, поверх изоляции первички. Мотать такое нужна сноровка, но по-итогу обе вторички получатся довольно идентичными, и с изоляцией всё будет OK.

Edited by Shef
Posted

Есть тороидальные магнитопроводы, с толщиной ленты 0,35мм, марка стали 3407,   3408, нормальная ли это марка для силовых трансформаторов ?   Заказал два тора ТАН-160.4 правда с коррекцией токов вторичных обмоток.   У самого есть различные магнитопроводы, но диаметр обмоточных проводов у меня скудный, заказывать провод нет смысла (обойдётся дороже), проще заказать готовый трансформатор питания.

Posted
43 минуты назад, matss сказал:

Есть тороидальные магнитопроводы..............

 Хорошо!
Только как закажете, по количеству витков. Все зависит от выбранной индукции.

  • 4 weeks later...
Posted

Коллеги, предложите Ваши варианты.
В какой последовательности следует соединить секции вторичной обмотки трансформатора,
если предполагается ДППВ?
С уважением, Nittis


Posted

Зачем сопротивление выравнивать? Витки-то с какой точностью совпадают? Плюс сетевое напряженик процентов 10 гармоник имеет включая вторую!

Posted
11 minutes ago, Сергей Витальевич said:

То есть пускай лучше будет перекос по напряжению так ты считаешь..Ну не надо так не надо-я же не настаиваю.

Так я вопрос автору то задал. Ответит - увидим.
К модератору: а давайте схему требовать, при конкретных вопросах.
Те кто думает, что их схема стоит мильон и ее нельзя показывать, пусть подумают по взрослому.

  • Like (+1) 1
Posted

Обычно делаю так. Если средняя точка нужна, то обмотки 3,4 и 5,6 - одно плечо, а 1,2 и 7,8 - другое плечо. Так сохраняется  сопротивление обмоток со всеми вытекающими...
Так хорошо в "ториках" делать, и не только в них.

  • Like (+1) 1
Posted
5 часов назад, BAA сказал:


Со средней точкой?
А цель то какая? Снизить емкостной ток на экран?

Да, со средней точкой. С ней же будет соединён вывод экрана.
Не хотелось бы иметь ощутимый потенциал на металлическом корпусе изделия.

Все вторичные обмотки имеют строго одинаковое количество витков.
Омическая последовательность 20,2; 20,8; 21,5; 22,2, мне кажется, здесь не существенна.

С уважением, Nittis


Posted
1 час назад, Nittis сказал:

Да, со средней точкой. С ней же будет соединён вывод экрана.
Не хотелось бы иметь ощутимый потенциал на металлическом корпусе изделия.

Отдельно идут выводы к "звезде" от средней точки и от экранной.

Posted
13 hours ago, Nittis said:

Коллеги, предложите Ваши варианты.
В какой последовательности следует соединить секции вторичной обмотки трансформатора,
если предполагается ДППВ?
С уважением, Nittis

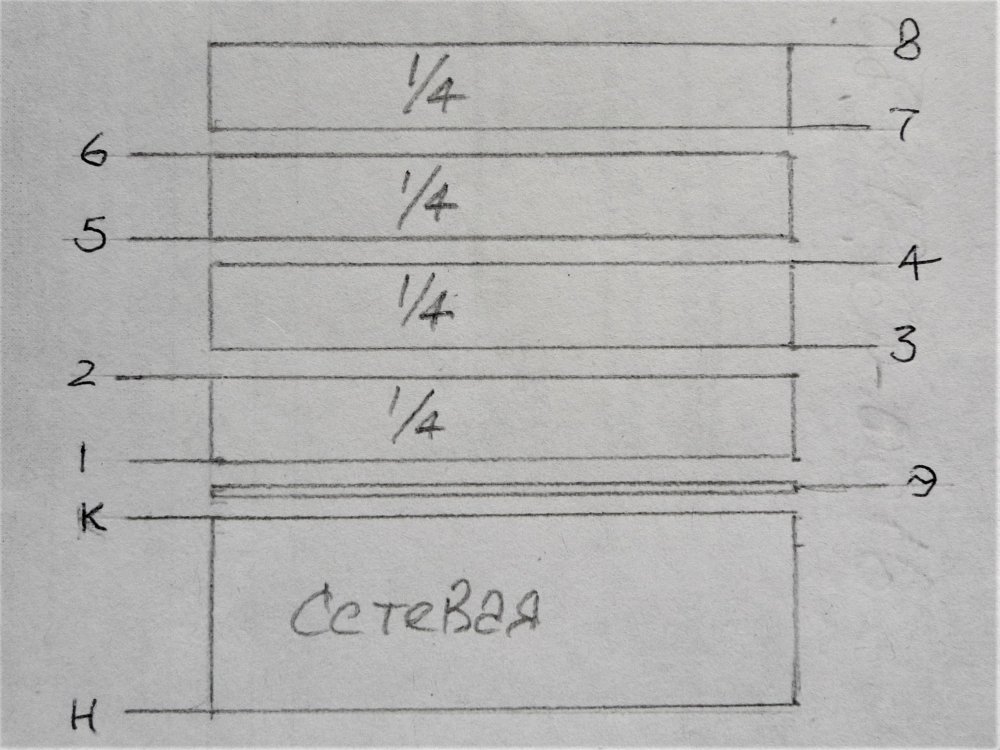

Ну вот и получается, если "Н" внизу по рисунку
1-8 средняя точка
2-5, 6 - 1-е плечо
7-4, 3 - второе плечо
а по сопротивлениям, как уже указывали, длинная с короткой и две средние.

Posted
9 часов назад, BAA сказал:

Ну вот и получается, если "Н" внизу по рисунку
1-8 средняя точка
2-5, 6 - 1-е плечо
7-4, 3 - второе плечо
а по сопротивлениям, как уже указывали, длинная с короткой и две средние.

BAA. коллеги, спасибо! Буду применять.
С уважением, Nittis

  • 2 months later...
Posted

Добрый день!

Планирую ТА -201 для кенотронного питания. Два плеча со средней точкой. Ну и вообще... Трансформатор имеет две абсолютно одинаковые катушки на О-образном сердечнике , с разворотом на 180 градусов. Отчего и возникает такая , "повернутая" нумерация при коммутации обмоток.

Получается два варианта коммутации:

1. Обмотки одного плеча , - из одной катушки (11 - 12 - 13-14-15-16 -> выход , 18-17-20-19-22-21 - > выход. 18и 11 -> средняя точка)

2. крест-на-крест: часть обмотки первого плеча из одной катушки соединяется с частью обмотки второй катушки ( 11-12 - 20-19 .....) .

Какой вариант правильный? С учетом того , что ток течет, то в одном плече, то в другом.

Posted

Я, вот тоже думаю,  - перекрестно... При кенотронном, одно плечо запирается , а второе получает электромагнитное воздействие. И противоэдс этих ообмоток равномерно препятствует нарастанию магнитного потока в сердечнике. И обмотки второго плеча в двух катушках получают распределенное воздействие.

Я бы и так , и так попробовал. Перепаять , - не проблема. Как сравнить / оценить результат в домашних условиях? Поэтому и обратился к экспертам.

Сергей Ал.! Вот только насчет встречного включения первичной обмотки у меня большие сомнения: было пару раз ошибался, - включал встречно ( именно на тан и та трансформаторах) и предохранители сгорали. В ТА и ТАН, при производстве мотают две одинаковые катушки, и одну переворачивают , надевая на сердечник. Оттого и была у меня путаница сначала: включал встречно первичную, магнитные потоки вычитались сопротивление падало, предохранитель сгорал.

Posted
18 минут назад, x22 сказал:

...насчет встречного включения первичной обмотки

С учётом расположения катушек на показанной схеме не встречное - обычное последовательное соединение.

Спойлер




Posted

В броневых последовательное включение - это конец с началом, в стержневых - начало с началом. Если виртуально вторую катушку сдвинуть по "ошке" на первый стержень, то всё сразу будет видно.

Posted
Цитата

Напряжение на отводах первичных обмоток трансформаторов ТА201 на 127/220 В:

между выводами 1 и 2, 6 и 7 - 110 В;

между выводами 2 и 3, 7 и 8 - 10 В;

между выводами 3 и 4, 8 и 9 - 7 В;

между выводами 4 и 5, 9 и 10 - 7 В.

Разумеется, включать надо всю первичку. То есть соединяем 5 и 10, а сеть на 1 и 6.

Posted
6 часов назад, x22 сказал:

Как сравнить / оценить результат в домашних условиях?

При увеличении поля рассеяния напряжение вторички под нагрузкой чуть меньше, больше наводки на "соседей".
