Вопросы по силовым трансформаторам.

matss

By matss
in Power supply

 Share

Recommended Posts

Sergio Proficient

Sergio

Posted
Posted
27 минут назад, BAA сказал:

Рекомендую первоисточники смотреть. Практически все производители аморфа и не только, изначально делали и делают анизотропную сталь.
https://gammamet.ru/index.php/ru/gm/electrical-steel

Спасибо за ссылку.

Почему 75 на 4кВт, а не 37,5 всё-равно не понял. Но, не 20 на 5кВт. А так хотелось чуда.

  • Replies 225
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

А я ж откуда знаю, немного просили намотать обычные на 5 или 10 Гн.   Ток до 150...200мА.   Единственный раз мотал монстров для Г- фильтра и лампы чуть ли не гм-100. Давно это было, ког

Михаил SM
Михаил SM

Понять , что технический и гуманитарный аспекты есть в итоге единое целое , наверное не всем дано. Запас , проводили эксперимент субъяктивнуго характеру .., в однотакте на 6с4с силовой транс 15

Михаил К.
Михаил К.

Два транса : у первого сечение железа Х на Х см и диаметр окна У см у второго сечение 2Х на 2Х и диаметр окна У делить на 2. Габаритная мощность одинаковая, но у первого (это типа ваш в

Posted Images

BAA Master

BAA

Posted
Posted
29 minutes ago, Sergio said:

Почему 75 на 4кВт, а не 37,5 всё-равно не понял.

Ясен день, на два кто-то разнцу диаметров не поделил :-(

BAA Master

BAA

Posted
Posted

СТАЛЬ ЭЛЕКТРОТЕХНИЧЕСКАЯ ХОЛОДНОКАТАНАЯ АНИЗОТРОПНАЯ ТОНКОЛИСТОВАЯ ГОСТ 21427.1-83
А вот изотропная
Источник: AMET.RU

немой Proficient

немой

Posted
Posted

Что Мы имеем ... ,,бублики с размерами ... и вопрос пойдут или не пойдут ...

Чего нет , Тех условий  а именно , плотность тока , индукцию , соответственно режим работы ...

После вводных выше , можно и посчитать чего и сколько ....

Vitavoice Collaborator

Vitavoice

Posted
Posted
12 часов назад, немой сказал:

Что Мы имеем ... ,,бублики с размерами ... и вопрос пойдут или не пойдут ...

Чего нет , Тех условий  а именно , плотность тока , индукцию , соответственно режим работы ...

После вводных выше , можно и посчитать чего и сколько ....

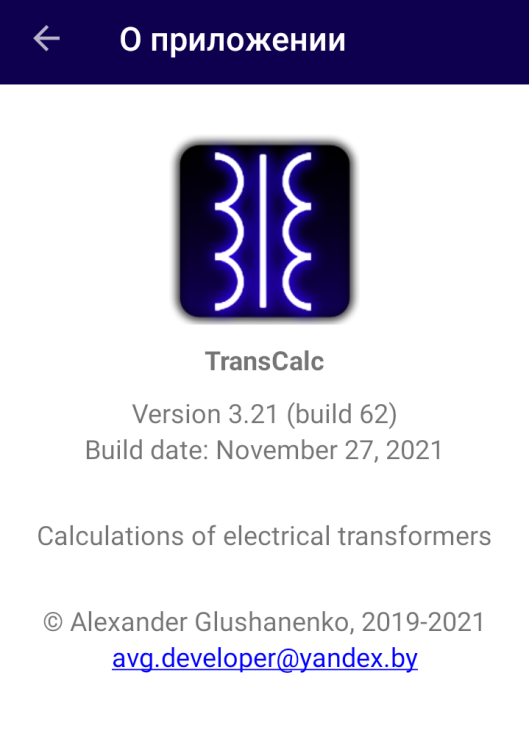

Вот есть например такое приложение. Вводишь в него параметры сердечника, а оно все считает. Т выдает на эти бублики большого диаметра просто дикую мощность не соответствующую сечению.


Vitavoice Collaborator

Vitavoice

Posted
Posted
22 минуты назад, немой сказал:

Прикинул так ....






Немного не понял, какого габарита кольцо в расчете?

BAA Master

BAA

Posted
Posted

"А расчеты где? - так я в уме." Из детства.
Таблицу зачем дадена? Там есть параметр Soк*Sст. Или сами посчитайте. От этого произведения и зависит габаритка, при прочих равных. Сердечник от транса тока, конечно не то, но сталь там точно хорошая.
Идем по тупому.
B=1.5. U1=230+10%=252. W=252*10000/(4.44*50*1.5*20)=378 витков. Пользователь хочет 5000, пусть с класса В.
8 Ом<=> 5000*8=U^2=>U=200B, действующего, берем 4 ом, 141 действующего, берем наконец 2 => 100 В RMS.
При чем ваши 62.5??
Зайдем с наоборот. Думаем, что надо 5000 транса, ватт естественно.
5000/(230-10%)=24А, действующего. 3А на квадрат многовато, но с учетом музыкальной нагрузки пойдет. Сечение 8 кв, берем шину ПСДКТ2,00х4,00 ТУ 16.К71-129-91 и, проклиная момент появления на свет, мотаем.
Исходим из 62,5 номинала. Добавляем 2% на падение. Имеем 103 витка вторички и 88,2 А в ней же => 30кв. Вспоминаем, что их(вторичек) две и ток бегает поочередно. Сечение меньше в корень из двух => 20 мм кв. Находим литцендрат ЛЭП сечением 20 квадратов, проклинаем цену, мотаем совместно вторички в два провода, проклинаем факт рождения еще раз. Начинаем зачищать, бьем себя по голове, что не купили самолудящийся ПЭВТЛ-2 и не сварганили самопальный литц, в том числе для первички.
Далее, имея 378 витков провода сечением 8 кв, имеем 3000 мм кв на первичку, делим на 0,35 для уверенности. Окно у нас/вас 66000 - всяко войдет. Итого 9000 мм кв на первичку и 9000*1,41=13000 на вторичку. Обматываем лавсановой киперной лентой сверху и пропитываем MЛ-92 с последующим запеканием, можно без вакуума.
Покрываемся холодным потом от необходимости делать всё вышеупомянутое, выбираем транс из стандартного типоряда, а-ля ОСМ, душим зеленое животное, заказываем, например в Белоруссии или в Москве или в В.Новгороде и далее по вкусу, нужный нам транс на 5000 ВА, 230В первички и 2х62,5В вторички.
EDIT:
Скорее всего ОСМ будет на 2,5кВА посему берем два - скидка/профит ;-)

  • Thanks (+1) 1
Vitavoice Collaborator

Vitavoice

Posted
Posted
1 час назад, BAA сказал:

"А расчеты где? - так я в уме." Из детства.
Таблицу зачем дадена? Там есть параметр Soк*Sст. Или сами посчитайте. От этого произведения и зависит габаритка, при прочих равных. Сердечник от транса тока, конечно не то, но сталь там точно хорошая.
Идем по тупому.
B=1.5. U1=230+10%=252. W=252*10000/(4.44*50*1.5*20)=378 витков. Пользователь хочет 5000, пусть с класса В.
8 Ом<=> 5000*8=U^2=>U=200B, действующего, берем 4 ом, 141 действующего, берем наконец 2 => 100 В RMS.
При чем ваши 62.5??
Зайдем с наоборот. Думаем, что надо 5000 транса, ватт естественно.
5000/(230-10%)=24А, действующего. 3А на квадрат многовато, но с учетом музыкальной нагрузки пойдет. Сечение 8 кв, берем шину ПСДКТ2,00х4,00 ТУ 16.К71-129-91 и, проклиная момент появления на свет, мотаем.
Исходим из 62,5 номинала. Добавляем 2% на падение. Имеем 103 витка вторички и 88,2 А в ней же => 30кв. Вспоминаем, что их(вторичек) две и ток бегает поочередно. Сечение меньше в корень из двух => 20 мм кв. Находим литцендрат ЛЭП сечением 20 квадратов, проклинаем цену, мотаем совместно вторички в два провода, проклинаем факт рождения еще раз. Начинаем зачищать, бьем себя по голове, что не купили самолудящийся ПЭВТЛ-2 и не сварганили самопальный литц, в том числе для первички.
Далее, имея 378 витков провода сечением 8 кв, имеем 3000 мм кв на первичку, делим на 0,35 для уверенности. Окно у нас/вас 66000 - всяко войдет. Итого 9000 мм кв на первичку и 9000*1,41=13000 на вторичку. Обматываем лавсановой киперной лентой сверху и пропитываем MЛ-92 с последующим запеканием, можно без вакуума.
Покрываемся холодным потом от необходимости делать всё вышеупомянутое, выбираем транс из стандартного типоряда, а-ля ОСМ, душим зеленое животное, заказываем, например в Белоруссии или в Москве или в В.Новгороде и далее по вкусу, нужный нам транс на 5000 ВА, 230В первички и 2х62,5В вторички.
EDIT:
Скорее всего ОСМ будет на 2,5кВА посему берем два - скидка/профит ;-)

Не подойдёт мне готовый Тор. У меня изделие дизайнерское и Тор нужнее большого диаметра с большим отверстием и малой высоты. Литцендрат скорее всего будет самодельный (все провода в одну сторону)))

Vitavoice Collaborator

Vitavoice

Posted
Posted

Люди! Памагите! Есть сердечник, измерил... Наружный диаметр 380, внутренний 290, высота 45 . Второй 380/280/50, есть ещё третий, но он мне не очень подходит.

Скажите кто-то габаритную мощность и число витков на вольт! Ни хрена не понимаю. Он не стандартный.

немой Proficient

немой

Posted
Posted
2 часа назад, Vitavoice сказал:

Скажите кто-то габаритную мощность и число витков на вольт! Ни хрена не понимаю. Он не стандартный.

Для определения габаритной мощности ...



21 час назад, немой сказал:

Тех условий  а именно ,размеры железа, плотность тока , индукцию , соответственно режим работы ...

После вводных выше , можно и посчитать чего и сколько ....

Для определения количества витков ...






немой Proficient

немой

Posted
Posted
7 часов назад, Vitavoice сказал:

Немного не понял, какого габарита кольцо в расчете?

У которого внутренний  300 мм.

BAA Master

BAA

Posted
Posted

Вам дали витки, сечение, способ намотать попроще и уверение, что влезет.
Думать не надо, только тряси.

немой Proficient

немой

Posted
Posted
1 час назад, Vitavoice сказал:

Внутренний 290, наружный 380, высота 45

S =380-290=90/2=45 мм.*45 мм =20 см квадратных .

Выбираем индукцию / например 1,5 Тл.

Сетевая обмотка -230 вольт .-

Считаем количество витков ...

W =230*45 / 1,5*20 = 345 витков .

1 час назад, немой сказал:




BAA Master

BAA

Posted
Posted
3 minutes ago, немой said:

Считаем количество витков ...

Впечатление, что получатель информации не имеет необходимых знаний. Уже все написано с сечениями и возможными типами проводов. Вполне может быть, что ничего не выйдет...

Vitavoice Collaborator

Vitavoice

Posted
Posted
5 часов назад, BAA сказал:

Впечатление, что получатель информации не имеет необходимых знаний. Уже все написано с сечениями и возможными типами проводов. Вполне может быть, что ничего не выйдет...

Я не имею знаний, это факт, по этому прошу помощи у тов. имеющих знания и опыт!

Vitavoice Collaborator

Vitavoice

Posted
Posted
6 часов назад, немой сказал:

S =380-290=90/2=45 мм.*45 мм =20 см квадратных .

Выбираем индукцию / например 1,5 Тл.

Сетевая обмотка -230 вольт .-

Считаем количество витков ...

W =230*45 / 1,5*20 = 345 витков .



345 витков это оч хорошо т.к. три программы, которыми я пользуюсь показывают 550-650
