  • 2 months later...
Posted

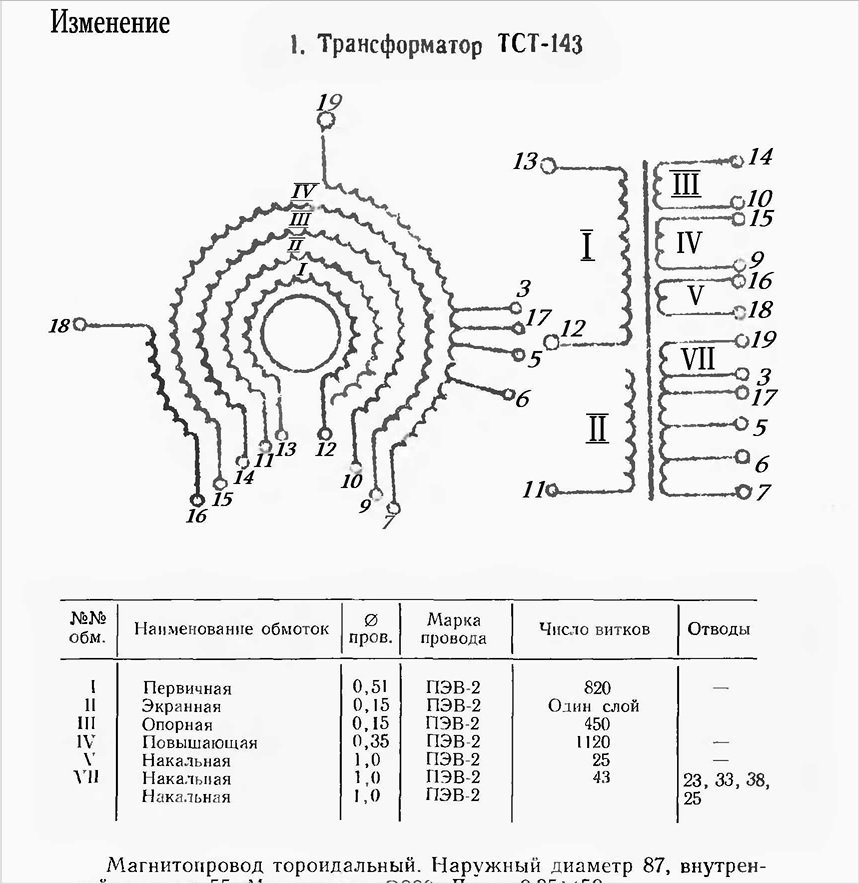

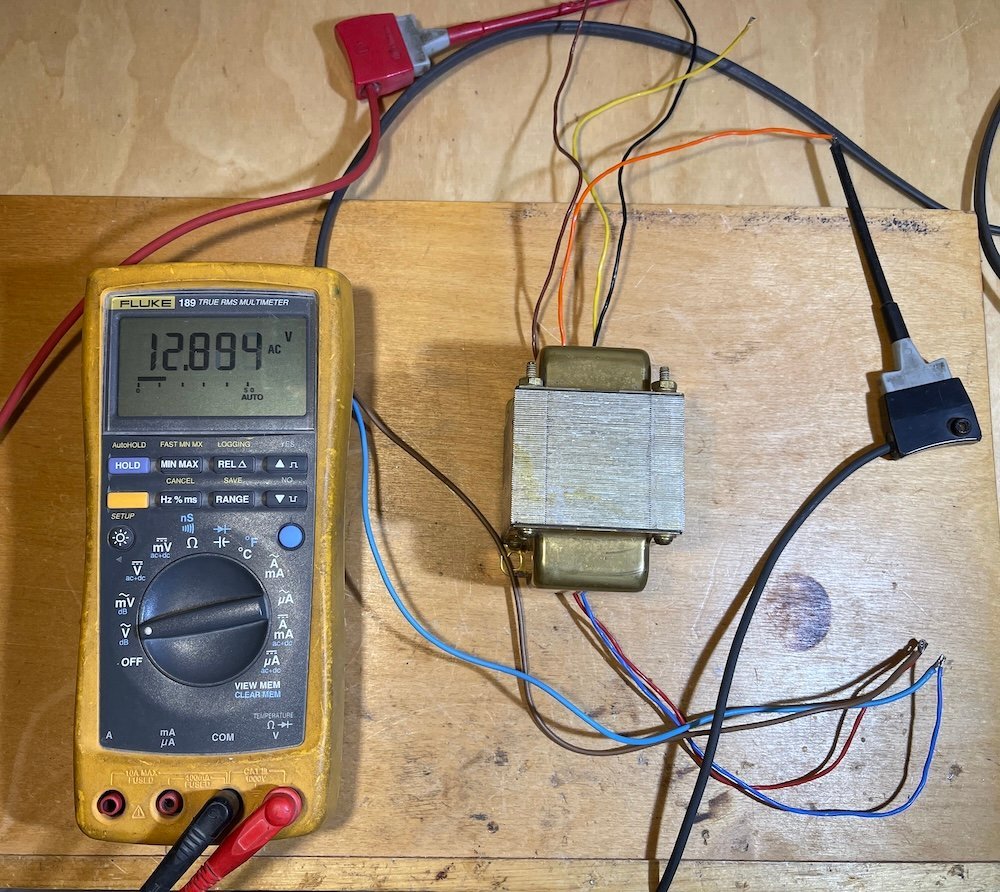

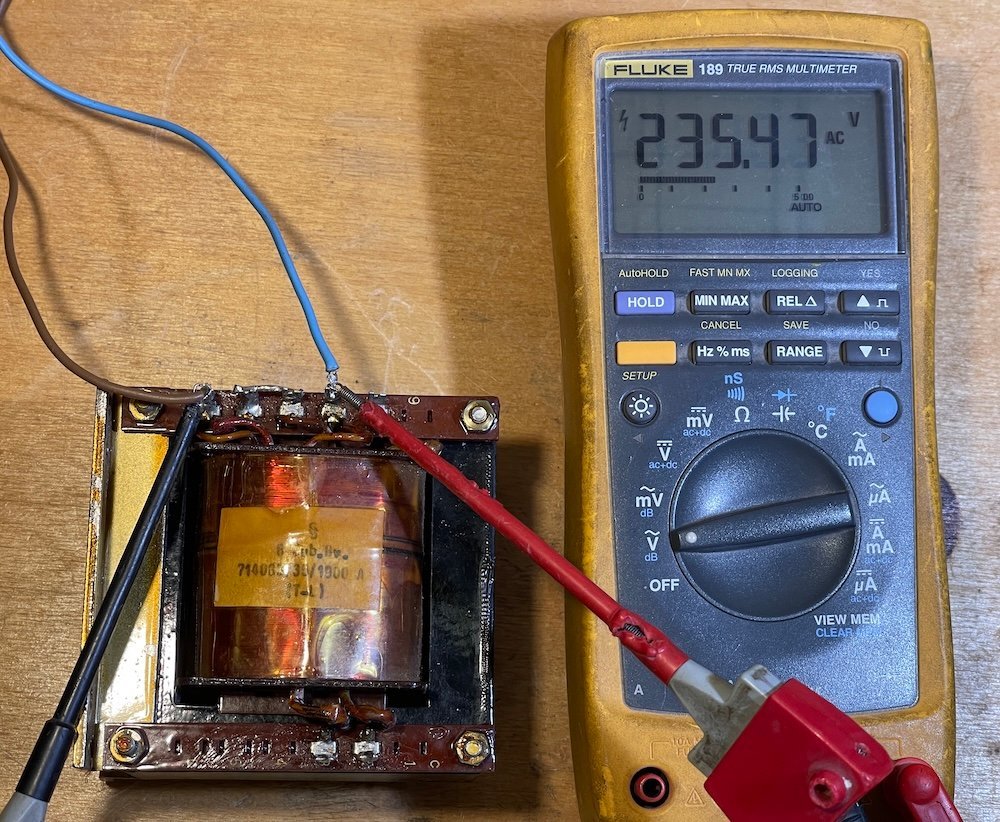

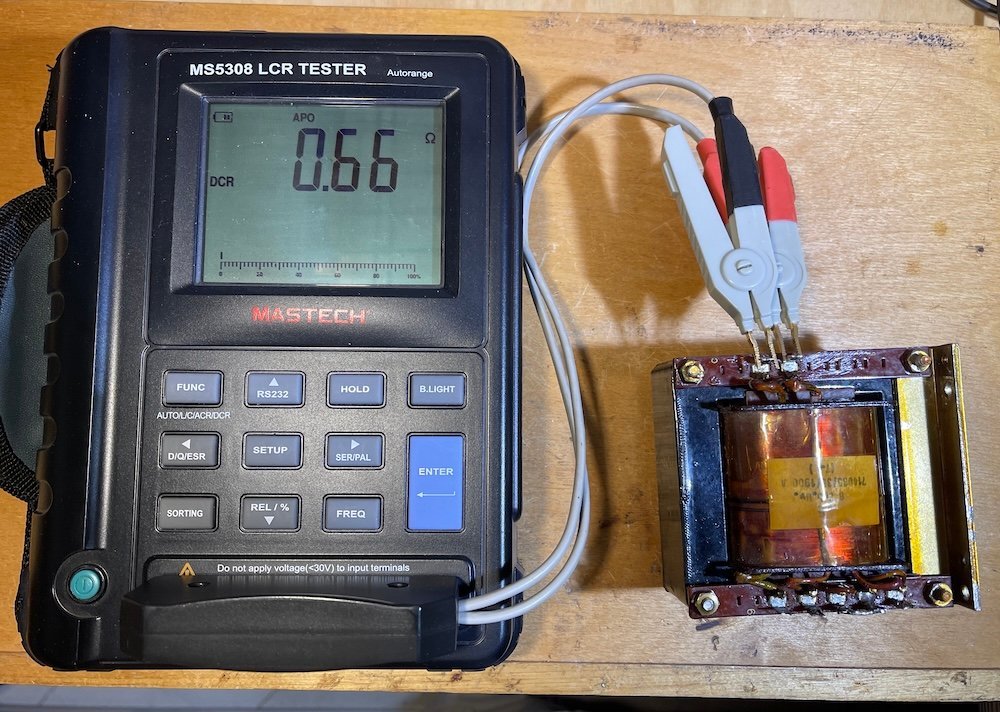

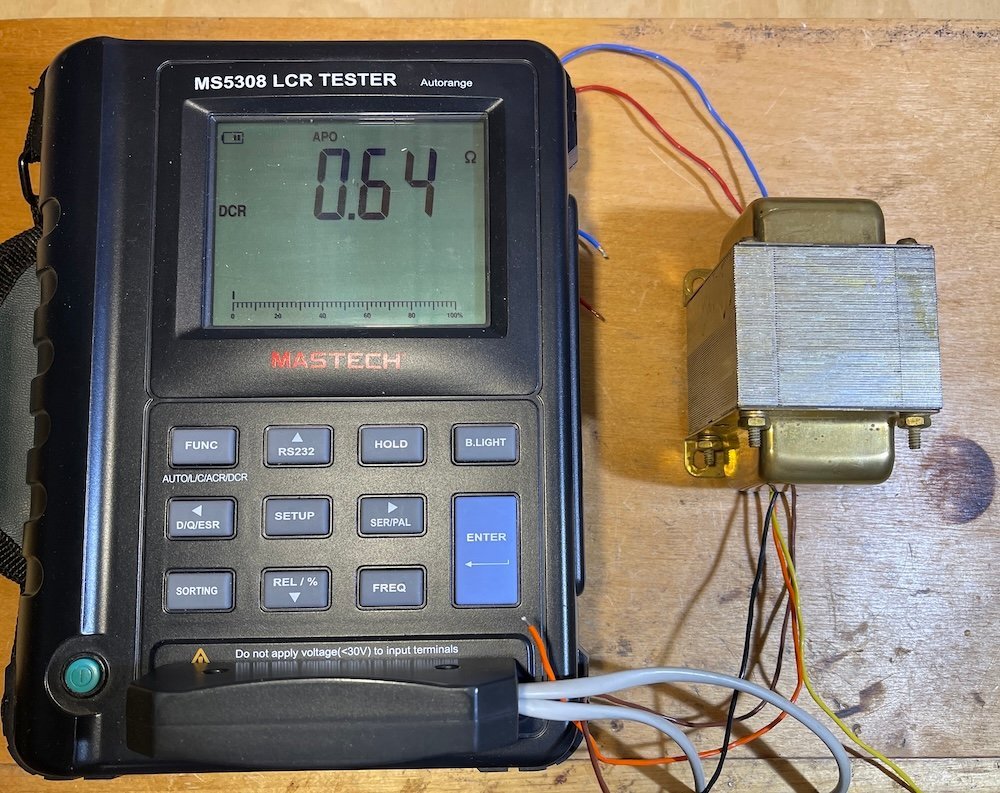

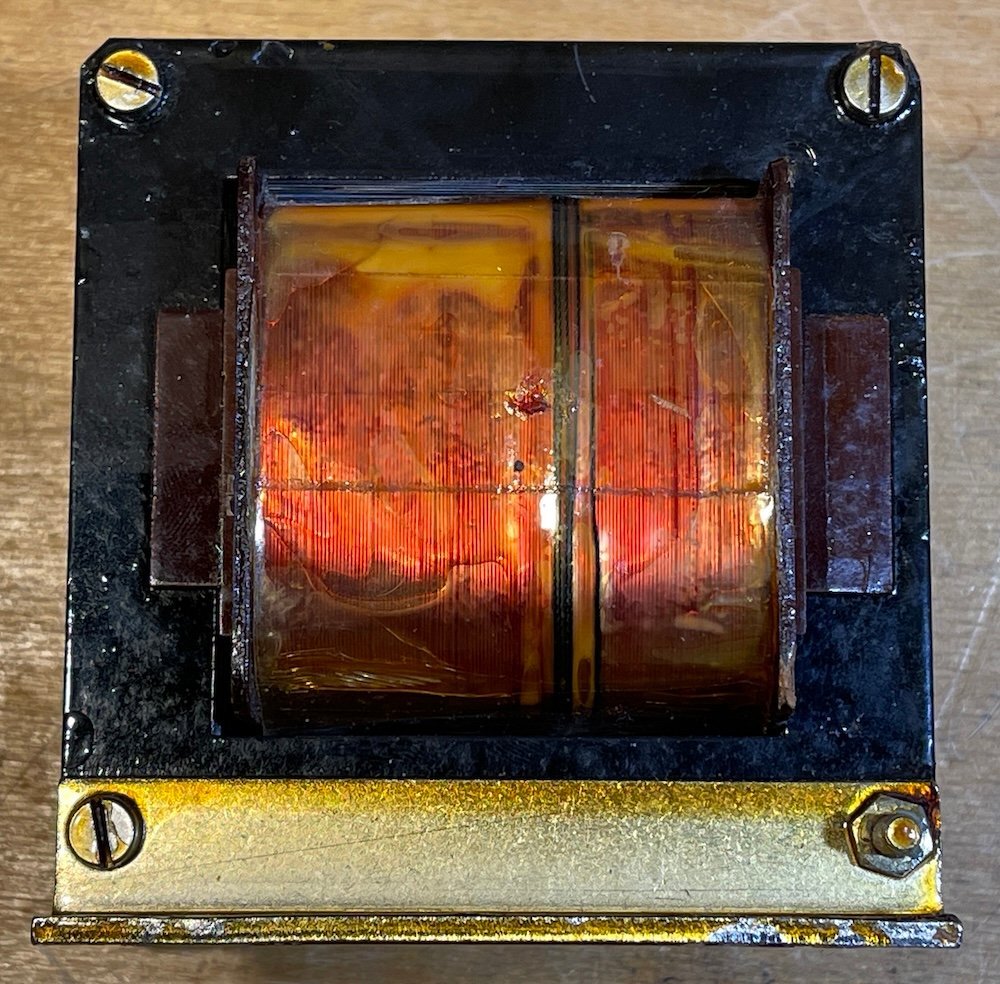

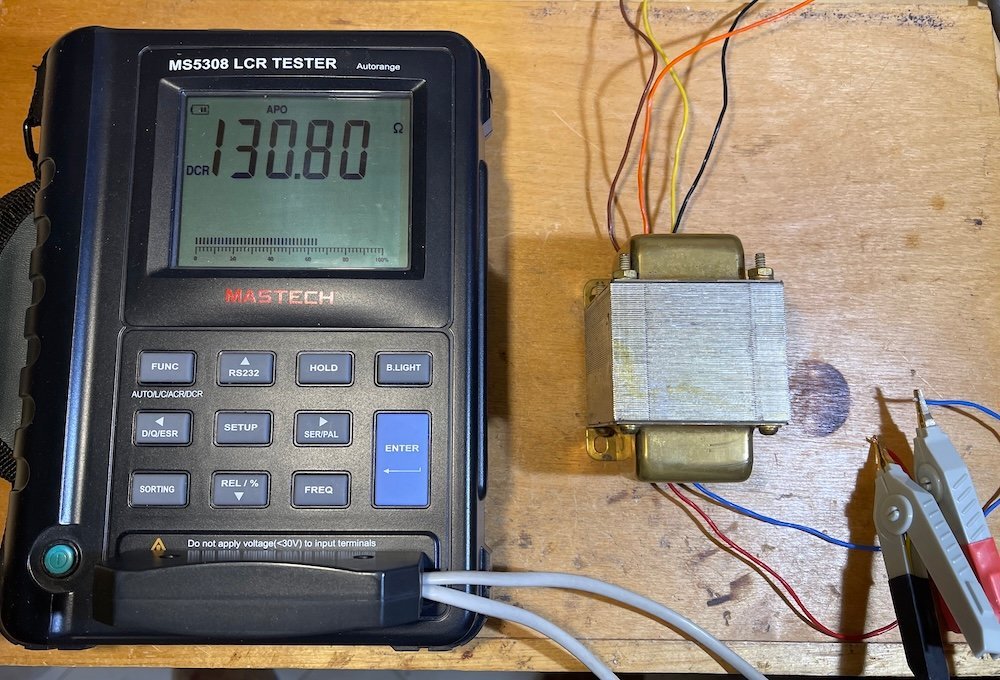

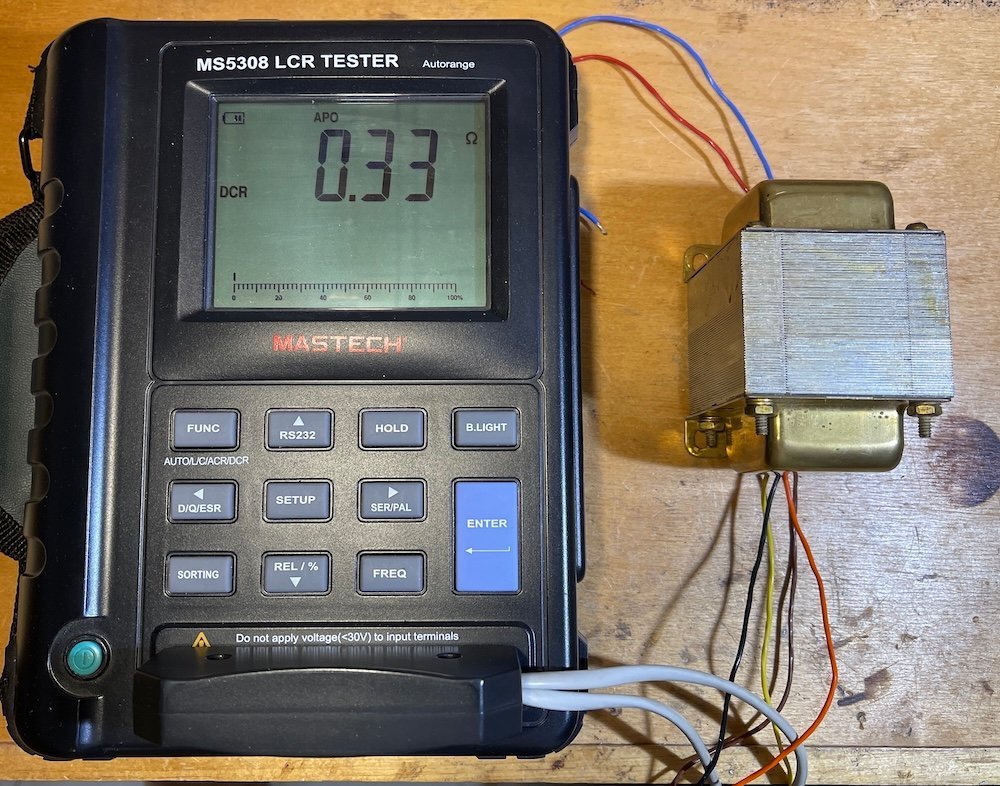

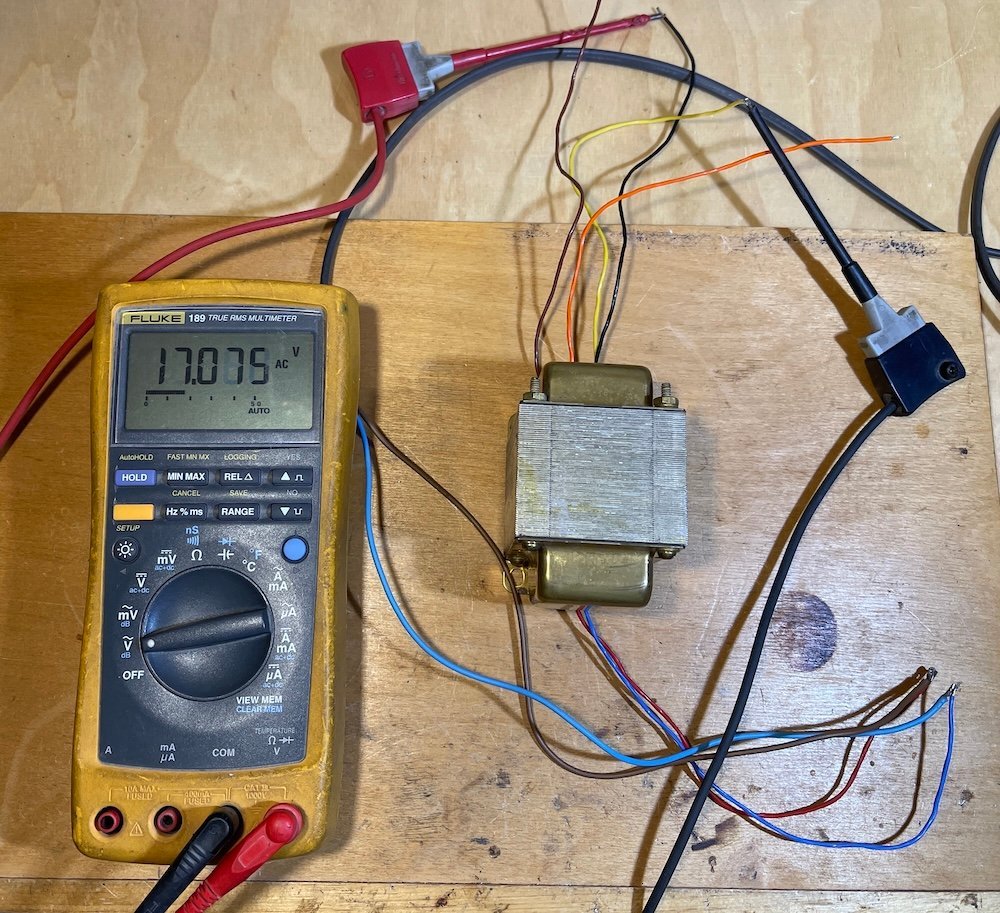

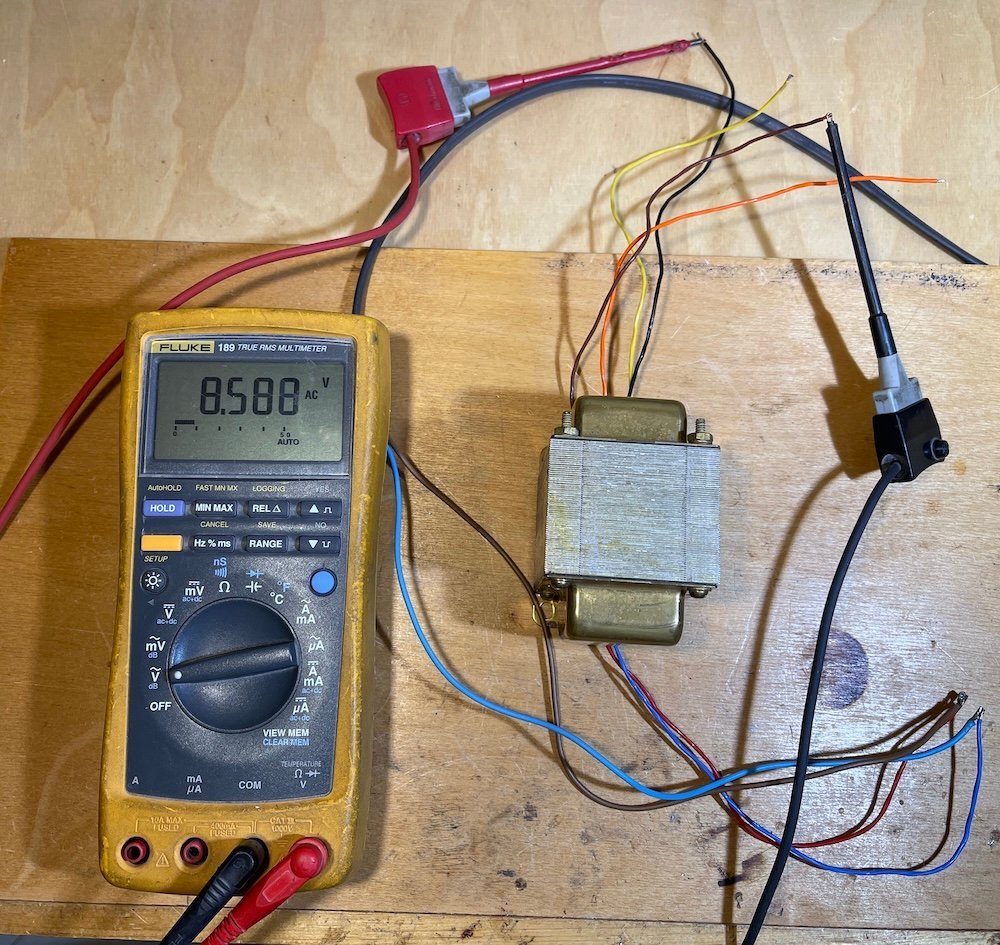

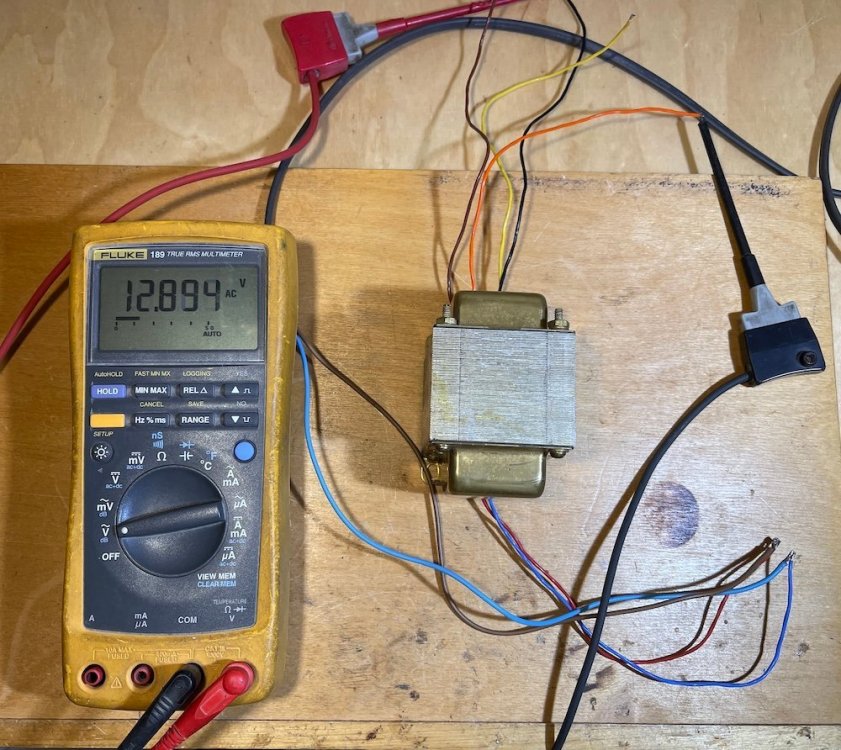

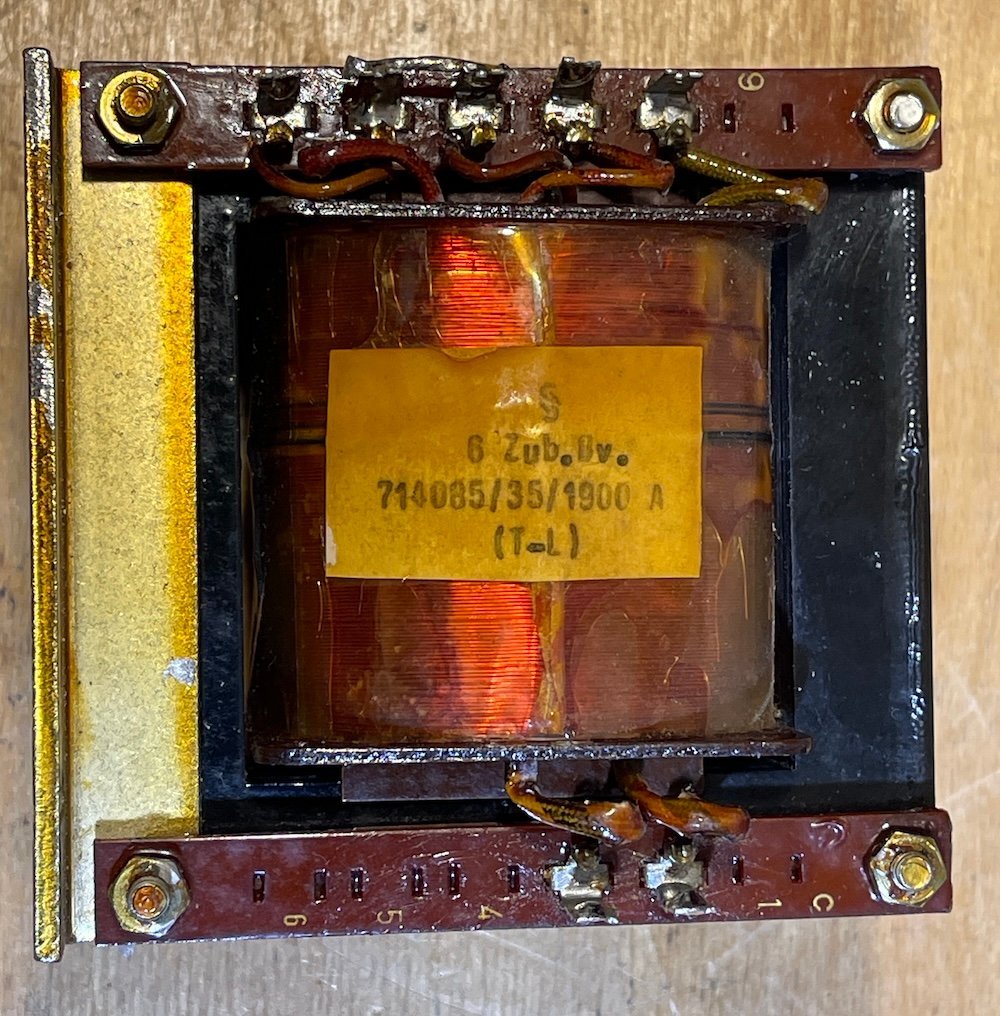

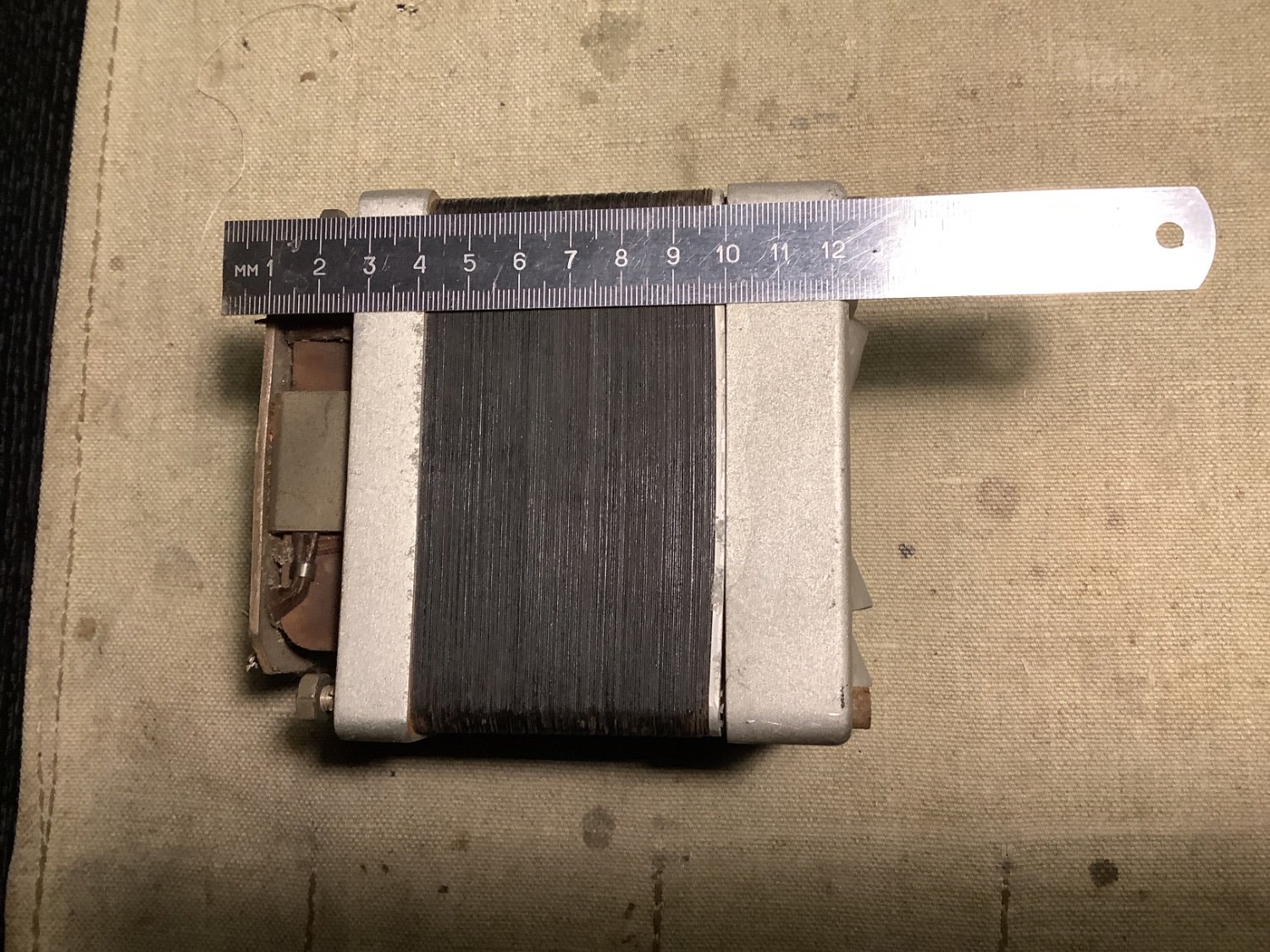

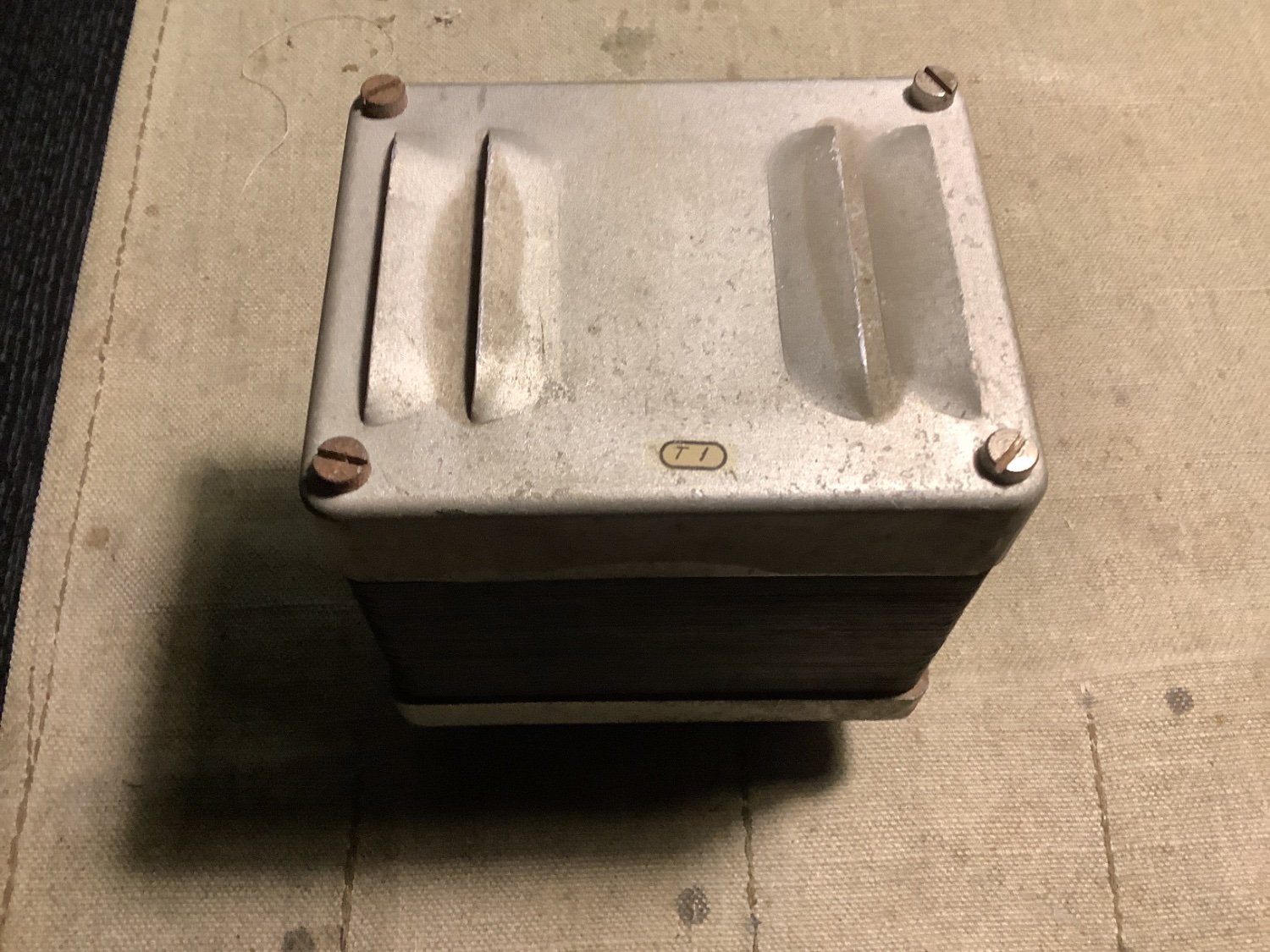

Досталась пара Сименсовских трансформаторов. Ф железо 85х85х35.

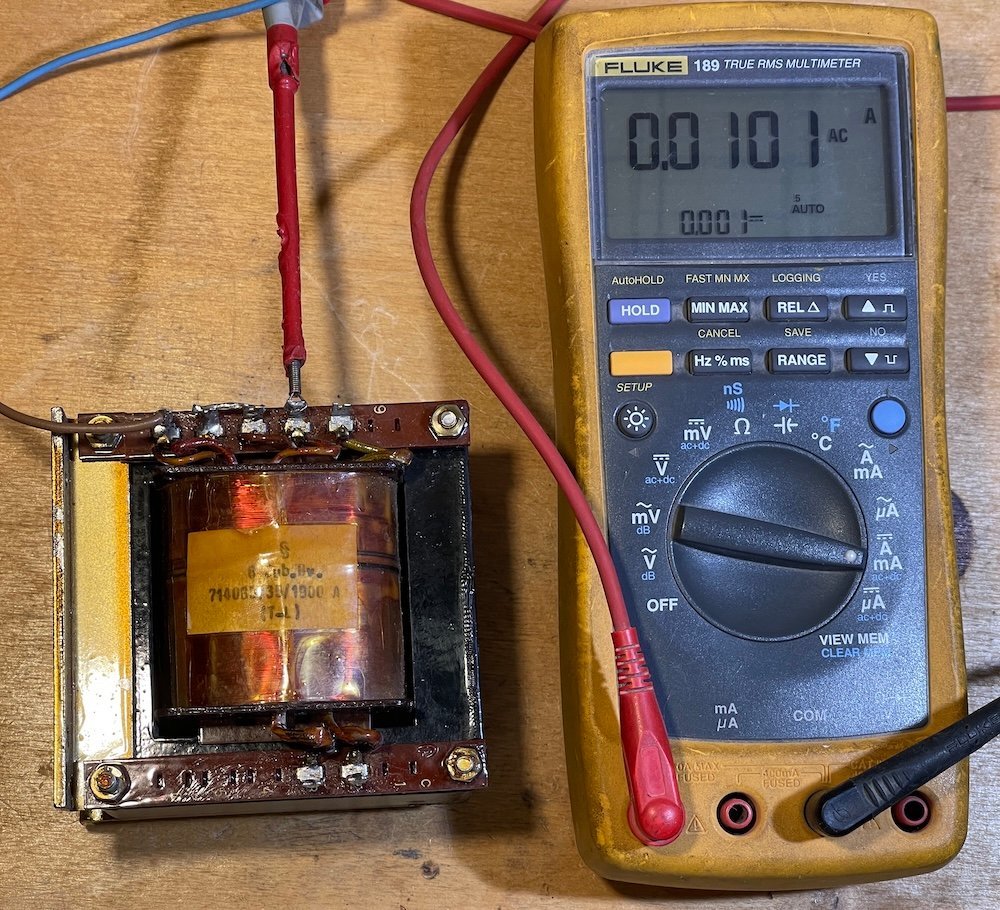

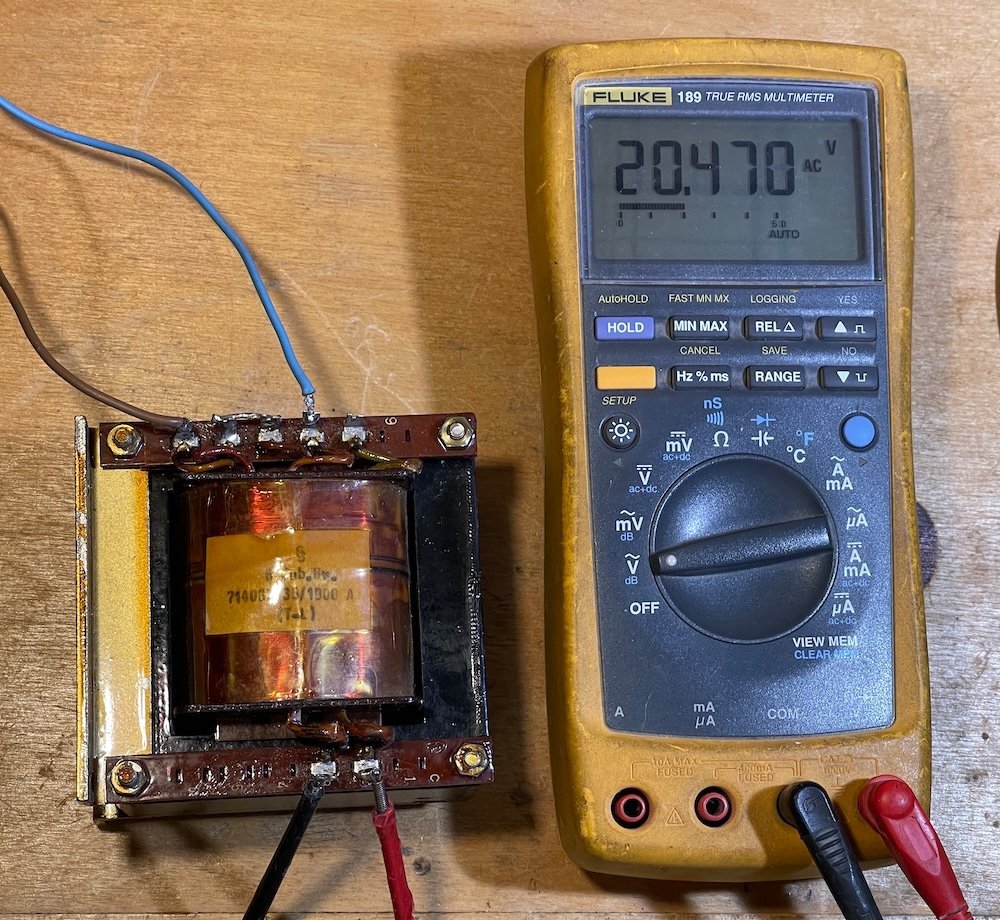

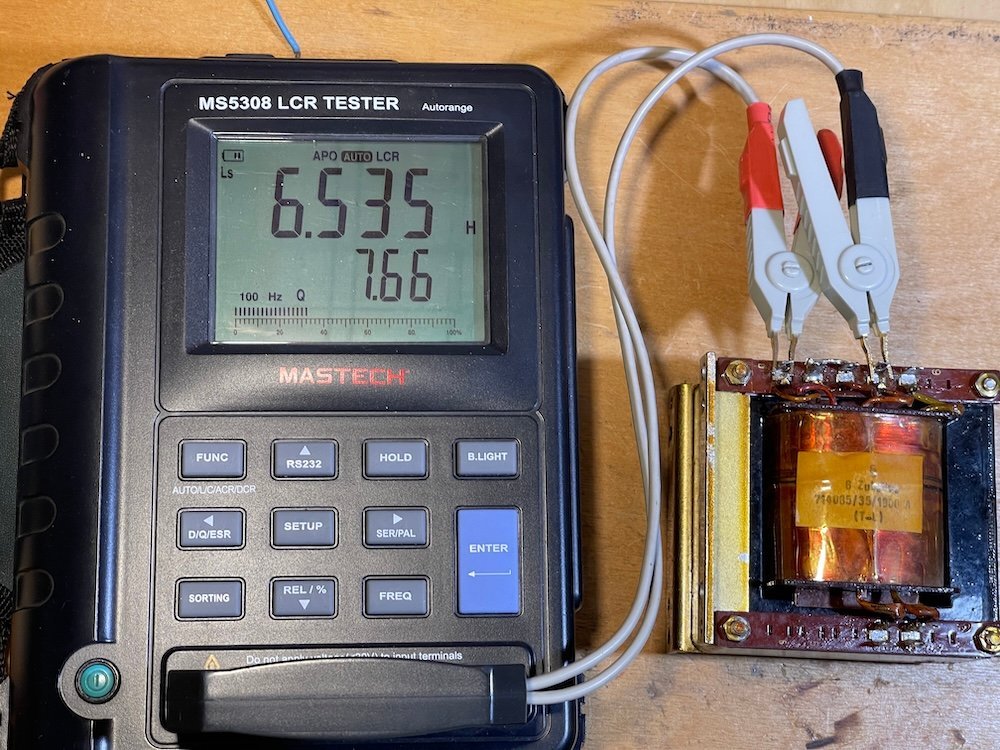

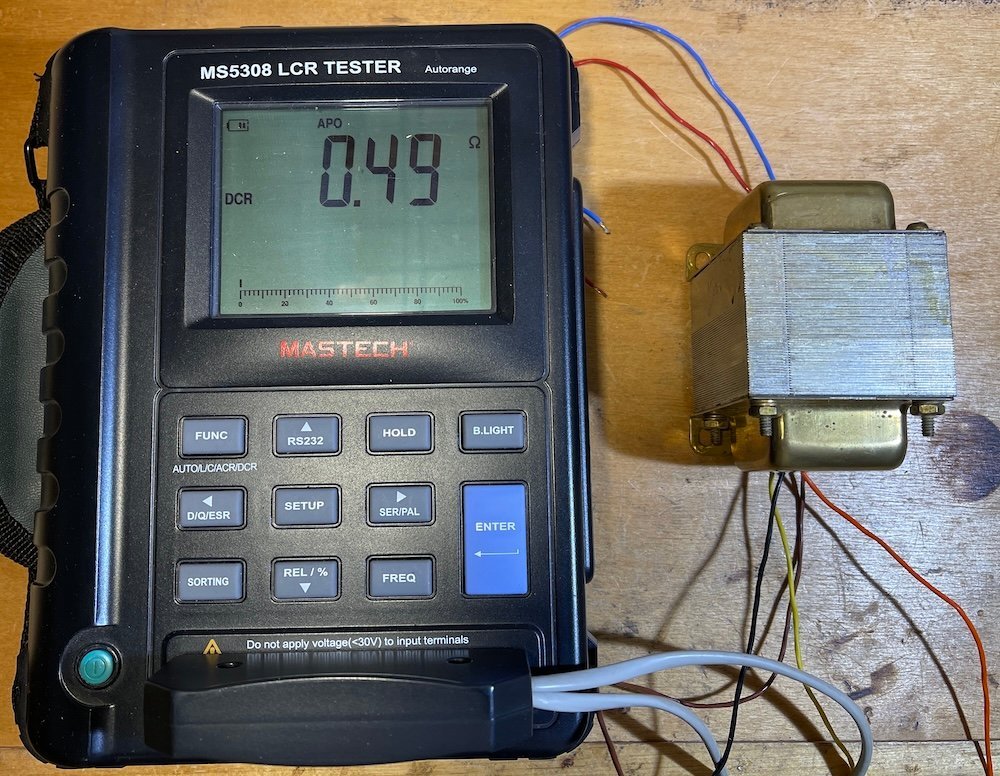

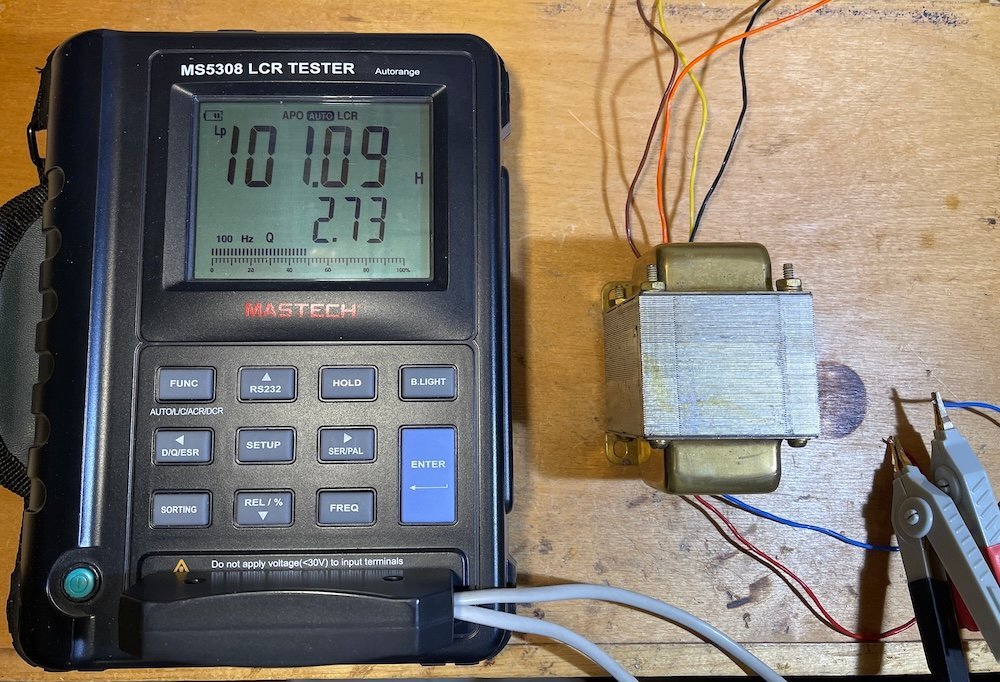

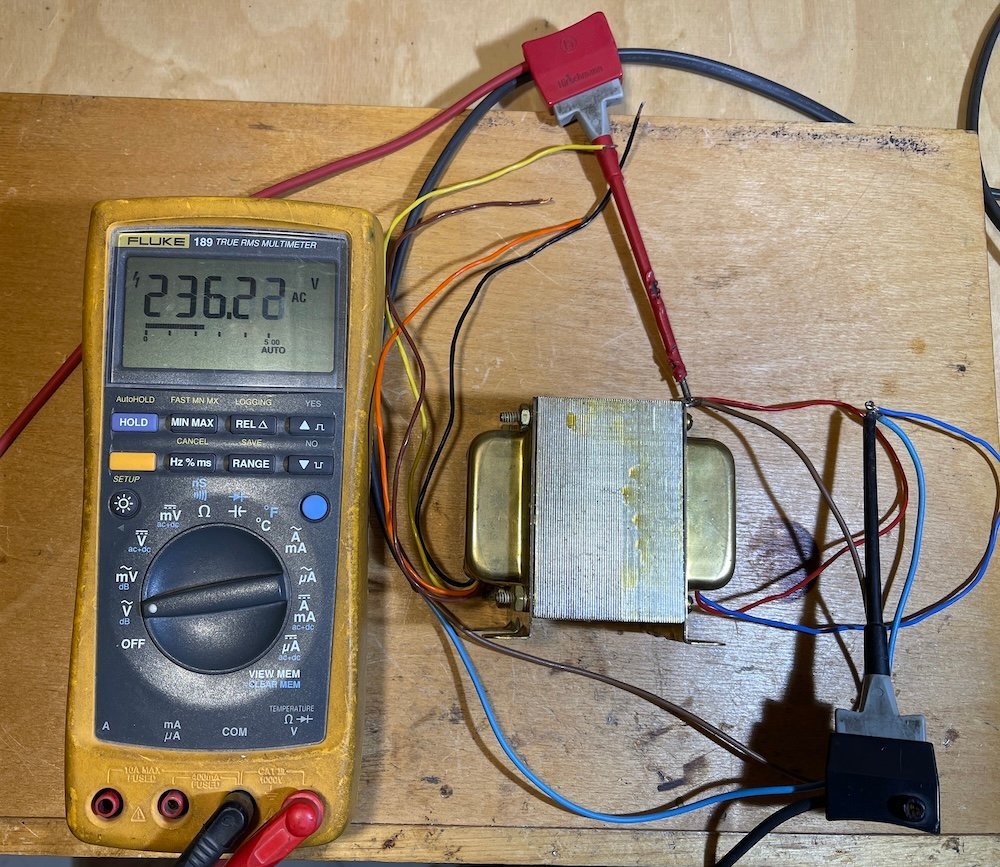

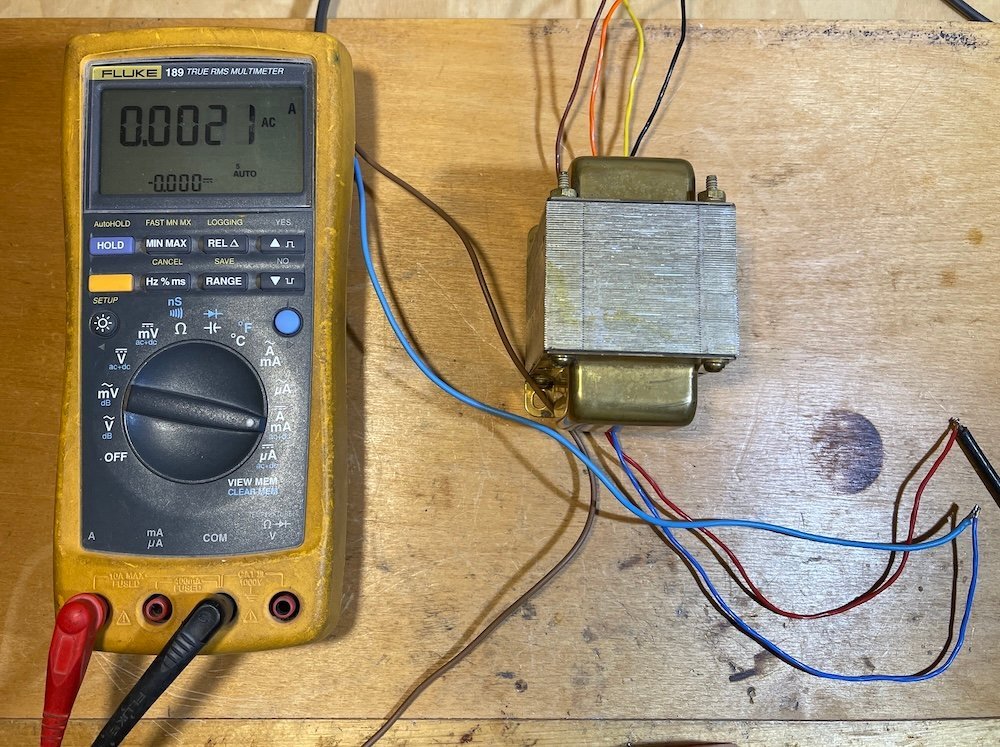

Две первички с одинаковым количеством витков 27+33 Ом. Ток ХХ через резетку 235В - 10мА. Индуктивность LCR метром 6,5Гн (по отдельности 2+2Гн). Одна вторичка. Коэф. трансформации 0,087.

Что это? Преобразование со 100В линии?

IMG_6325.thumb.JPG.c8c67eaf86b80b410634ea399cb444d7.JPGIMG_6324.thumb.JPG.763cedf1f902de6840699c628f82545d.JPGIMG_6322.JPG.af9016c82ad4c5732e48a89ca3c77f7f.JPGIMG_6319.JPG.ad6a5efbd405b012110b14a101921e5a.JPGIMG_6318.thumb.JPG.1f939786e82516c75c5b81b4420d1765.JPGIMG_6317.thumb.JPG.fb2e1775ba18b513865a0e7a96ddb424.JPGIMG_6316.thumb.JPG.66ab161b0fad868759b2b5b599338866.JPG

Posted

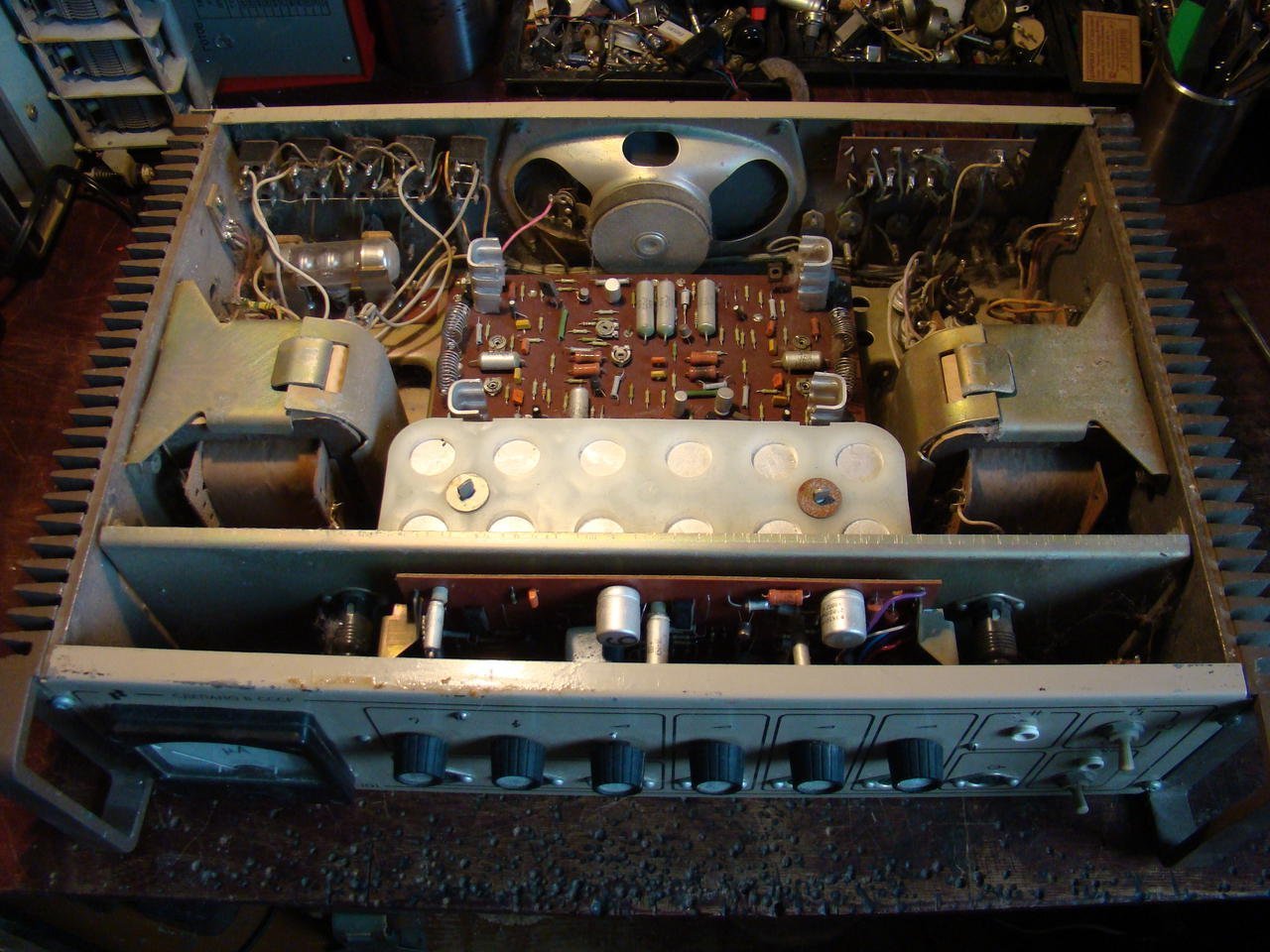

Переговорное устройство. Что-то типа такого:




Но сильно более старое, лет тридцать назад видел коробки с ЗИПами для селекторов с немецкими трансформаторами подобного вида. Трансформаторы звуковые.



.

Posted

Секционная (галетная) намотка с толстой межобмоточной перегородкой, напоминает именно сетевой транс, из адаптеров. Тем более, что 235 В терпит.

  • 2 months later...
Posted
В 28.09.2025 в 23:55, Шурик сказал:

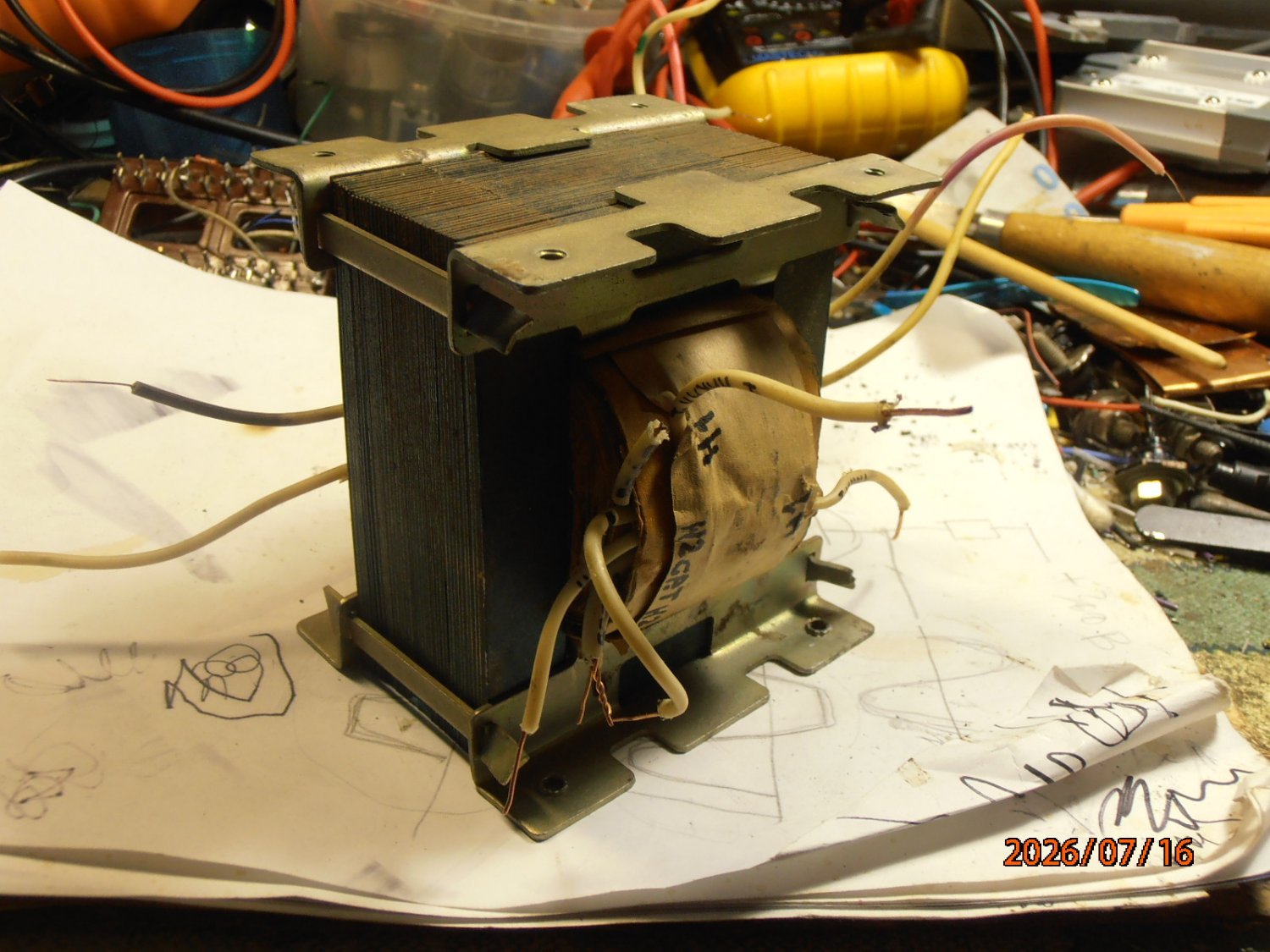

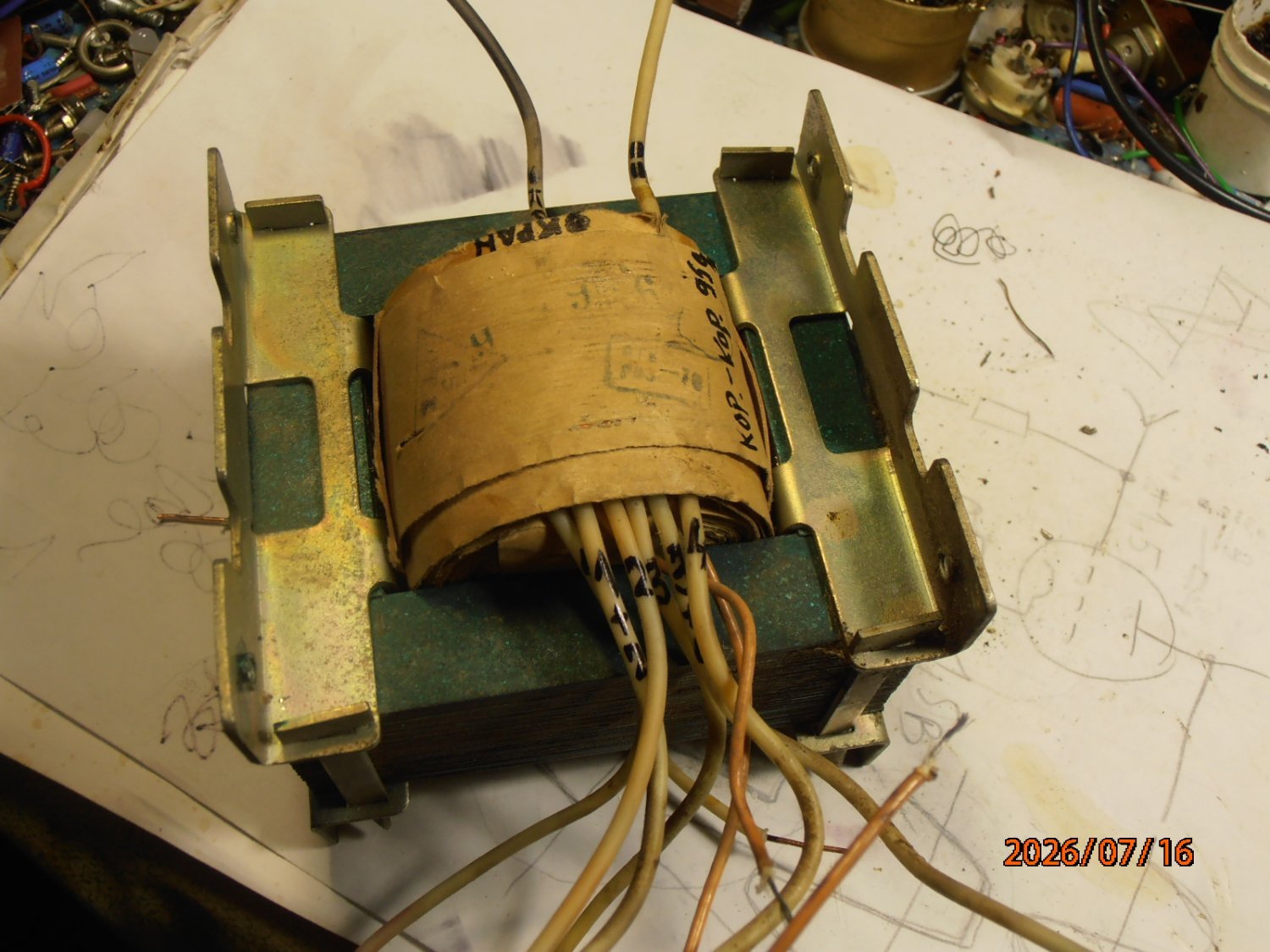

Пару раз попадались такие трансформаторы. И вот опять. Он точно не У-100 у.4.2. А откуда?

Имеет пару низкоомных обмоток.

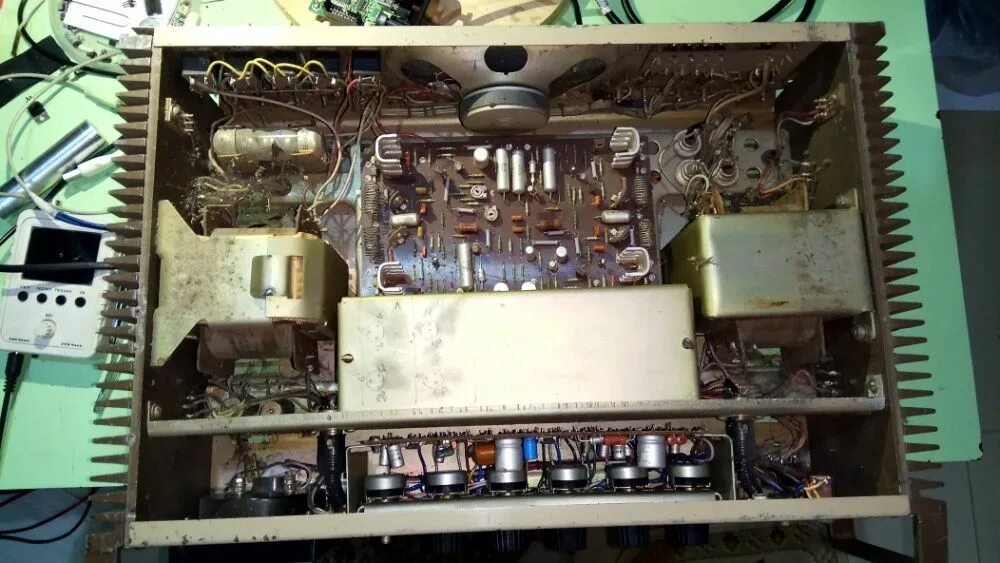

Сам спросил- сам ответил. Согласующие тр-ры от 100У-101, разного исполнения были на ШI и на ПЛ.




i (1).jpg

  • 3 months later...
Posted

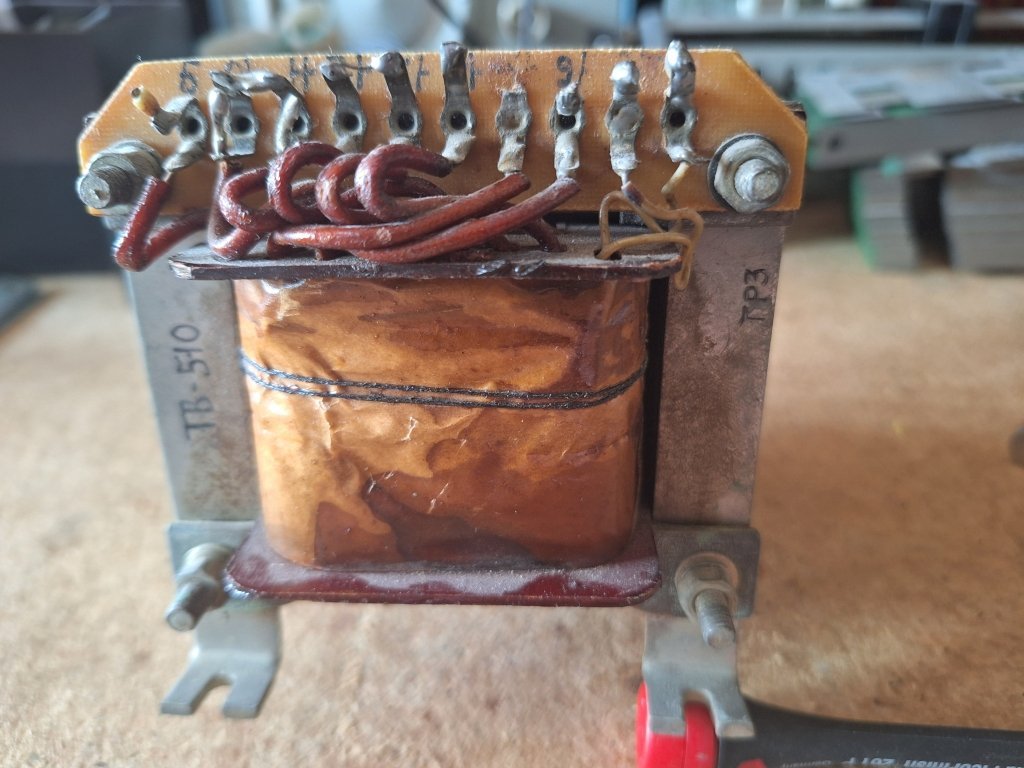

Здравствуйте! Может кто опознать данный экземпляр? Есть предположение что от Б5-хххх, но найти не получается. Мне бы по токам определиться. Спасибо.



тс от Б5-хххх.jpg

Posted

ЕЭ это г. Горький, п/я М-5664, по крайней мере в паспортах на старые блоки Б5-8, Б5-9 и Б5-10, в которых трансформатор на ШЛ25х32. Только в паспорте на Б5-10 есть обозначение трансформатора ЕЭ4.703.048.
Во всех этих блоках сеть подается на 1, 2, 3, 4.

  • Thanks (+1) 1
Posted
21 час назад, Meshochnik сказал:

Мне бы по токам определиться



тс от Б5-хххх.jpg

используйте методику Хрюна

Posted
1 час назад, grat сказал:

используйте методику Хрюна

спасибо, но накинуть несколько витков не получится, - залит, закрашен......,

Posted
1 час назад, Meshochnik сказал:

накинуть несколько витков не получится,

На уцелевших бумажках указаны витки, вот любую из этих обмоток можно использовать. Кстати, можете выставить фото того, что переписали с бумажек на трансформаторах? Или снимки перпендикулярно бумажкам чтобы максимально прочитать данные. Может, удастся сопоставить с документацией, где обмотки указаны, а обозначений нет.

Posted (edited)

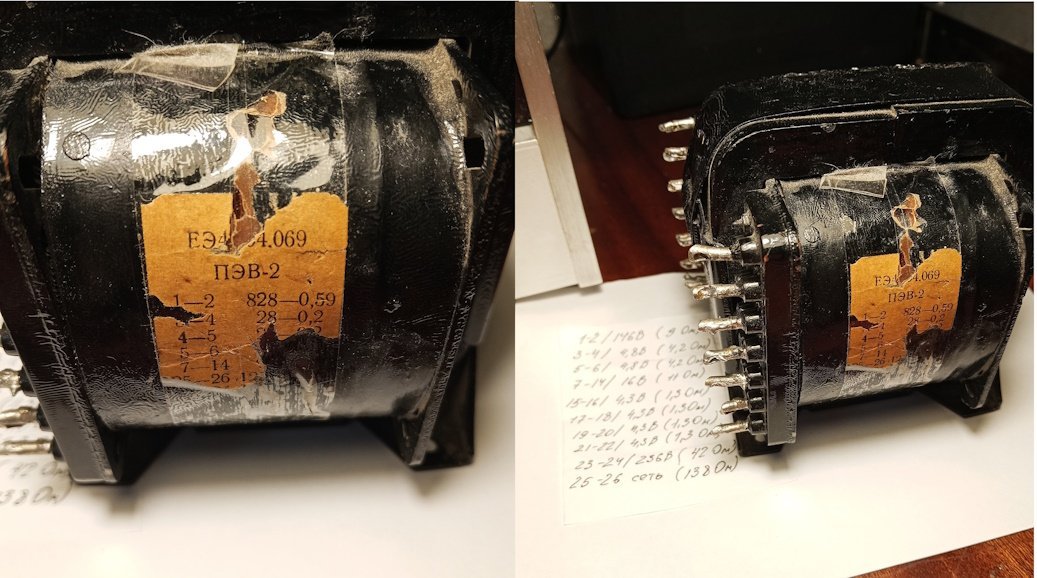

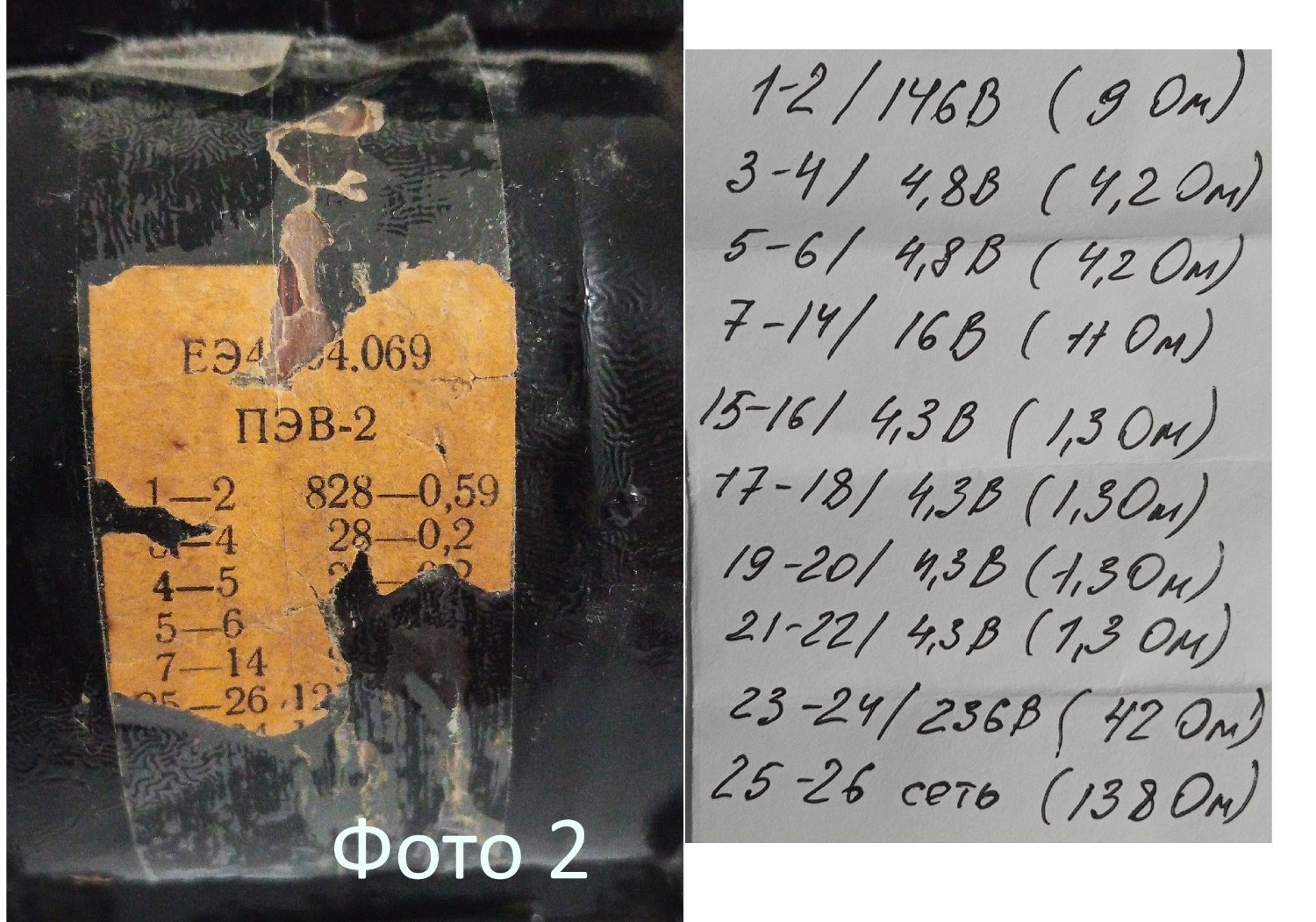

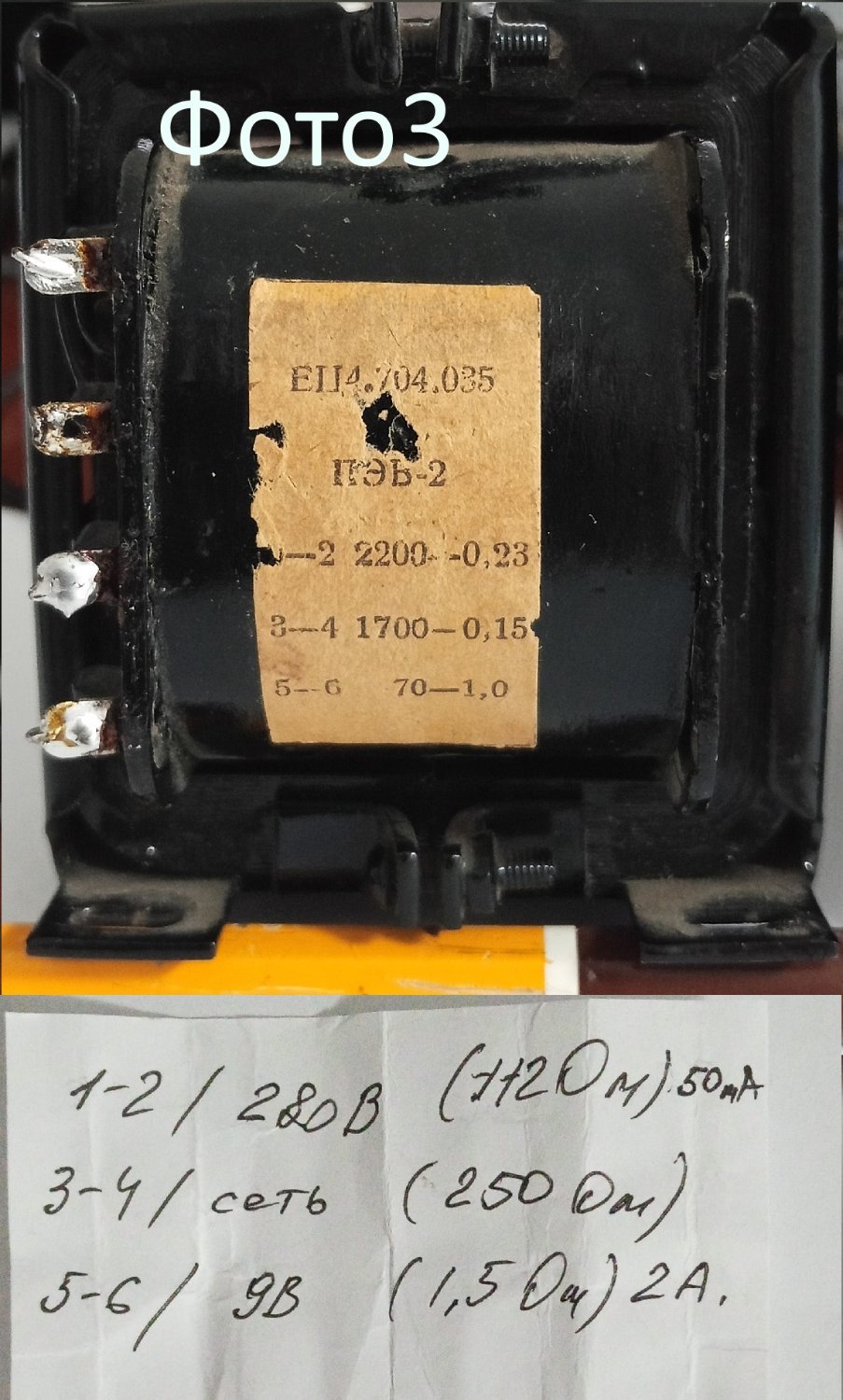

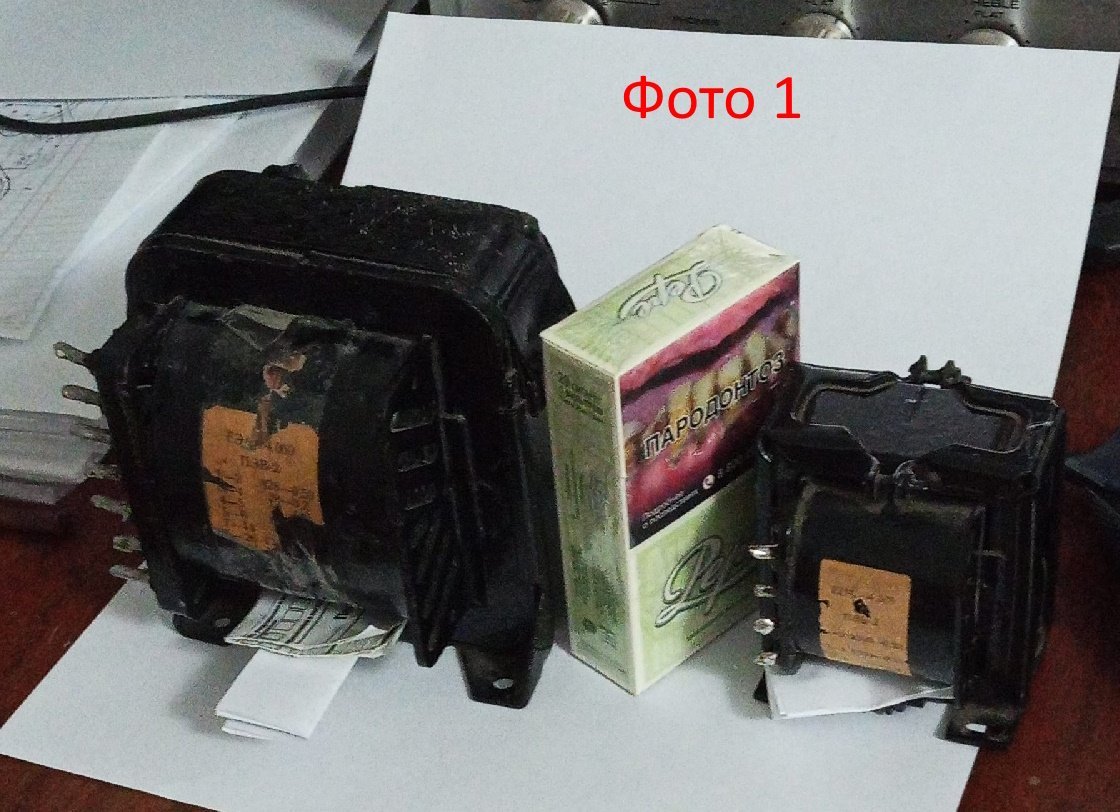

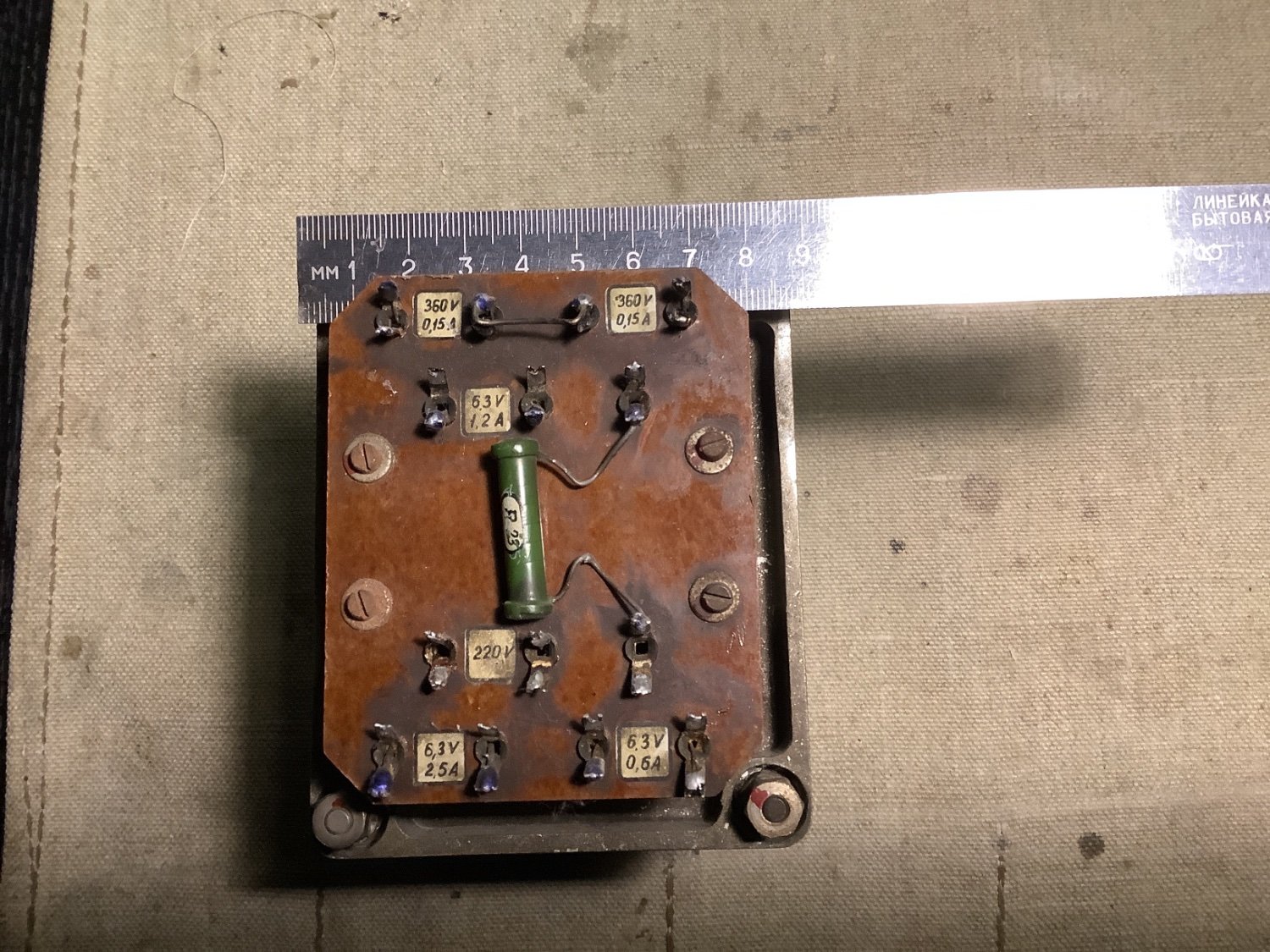

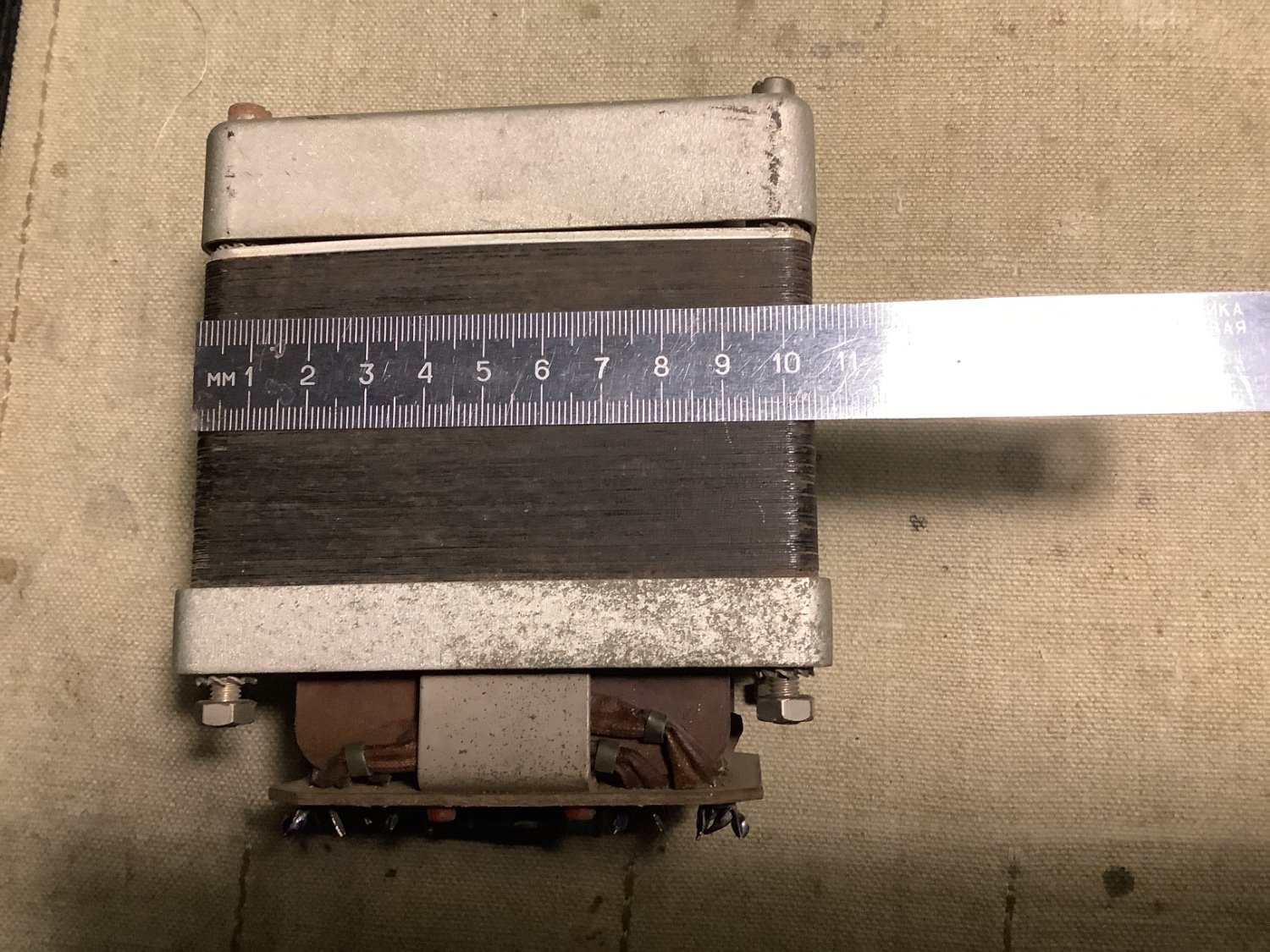

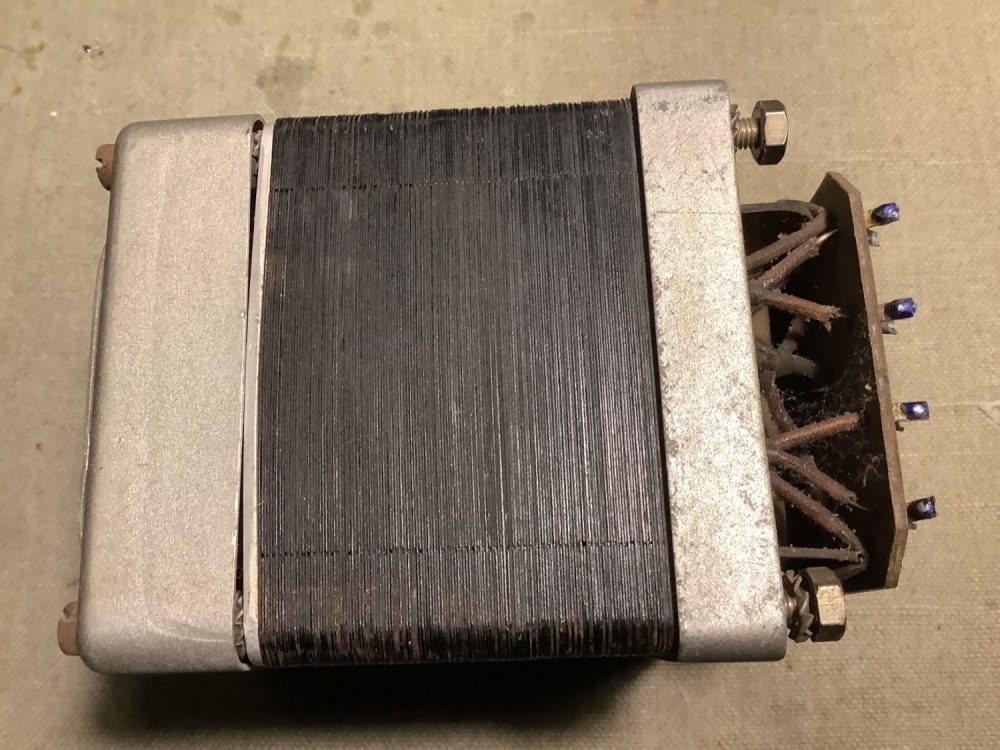

Постарался сделать более информативно: Фото1 габариты, мне достался комплект -  1 большой и 2 маленьких. Фото2 - обмотки искомого экземпляра. Фото3 - один из маленьких: - замеры + предположительная подсказка по токам от Станислава




Edited by Meshochnik
добавил букв
Posted
2 часа назад, Meshochnik сказал:

спасибо, но накинуть несколько витков не получится, - залит, закрашен......,

Зачем что-то накидывать. Надо только определить сетевую обмотку и все рассчитывается или вы не в курсе?

Posted
33 минуты назад, Meshochnik сказал:

Постарался сделать более информативно: Фото1 габариты, мне достался комплект -  1 большой и 2 маленьких. Фото2 - обмотки искомого экземпляра. Фото3 - один из маленьких: - замеры + предположительная подсказка по токам от Станислава




У вас проще простого. Справитесь?

Posted
9 часов назад, grat сказал:

У вас проще простого. Справитесь?

...пока затрудняюсь, - подскажите методику. Где диаметр указан там конечно проще и понятней, а вот с остальными?

Posted

ХРЮН

Примерный ход рассуждений таков: измеряем "актсопры", омметром. Включаем под номинальное сетевое напряжение, и на ХХ измеряем напряжения вторичек. Далее, зная напрвторы и актсопры - можем вычислить ток, нагружающий каждую данную обмотку до получения заданного падения (скажем, 4%). При дальнейших расчетах надо, также, учесть, что при полной нагрузке тр-ра еще и в первичке произойдет падение напряжения на те же "скажем, 4%", т.е., в итоге, при номинальной нагрузке всего тр-ра и номинальных нагрузках всех обмоток - напряжения на них просядут на 8% отн. измеренного на ХХ значения.
Конечно, могут быть случаи, когда сумма "4%-ных" нагрузок вторичек даст бОльшую нагрузку первички, ну тут тогда надо "по месту" подогнать, т.к., понятно, могли быть соображения минимизации ассортимента проводов при намотке, и т.п. и т.д.
Откуда взял эти 4%? Практически, с потолка. Набрал десяток самых разных пром. силовых тр-ров от всякой ламповой техники, мощностью в пределах от примерно 150 Вт до примерно 500, с известными данными, померял их и усреднил.

  • Like (+1) 1
Posted

Спасибо, ну что можно сказать, возможно методика и рабочая - попробую. Правда "напрвторы и актсопры" - это наверное авторское, сразу и не понял, только со второго раза. Да..... велик и могуч!
