Опять помощь зала!!!

есть ли у кого данные по коммутации обмоток ТВТ-45? именно 45

от 1 до 9 звонятся, анодная совмещена с выходными? автотранс?

так бы не спрашивал, просто вольтметр какую то околесицу показывает..

все, разобрался, номера перепутаны в таблице

и действительно анодная совмещена с выходными


Posted

может кому пригодится

новые вопросы))) где использовался? инет молчит...

РР через конденсаторы с центром на земле?




Posted

Я использовал такие в ушном SRPP 6H6П, 5 на анод 6 на среднюю конденсаторов, к каким уши (АKG240 600om.) подключал не помню. Хорошо звучал. Хотел в SE на 6С5С-1515 попробовать, но руки так и не дошли, да и опасно.

  • 2 months later...
Posted
19 часов назад, ДимДимыч сказал:

У меня не открылся.

Ни у кого не открылся тут.

19 часов назад, ДимДимыч сказал:

Открылся.

Сам мог посмотреть, заложив в гугл:

Beag katalogus.pdf

Убедиться, что там не то. Надо в более раннем периоде искать, трансы EAG у товарища, а не BEAG.

Posted

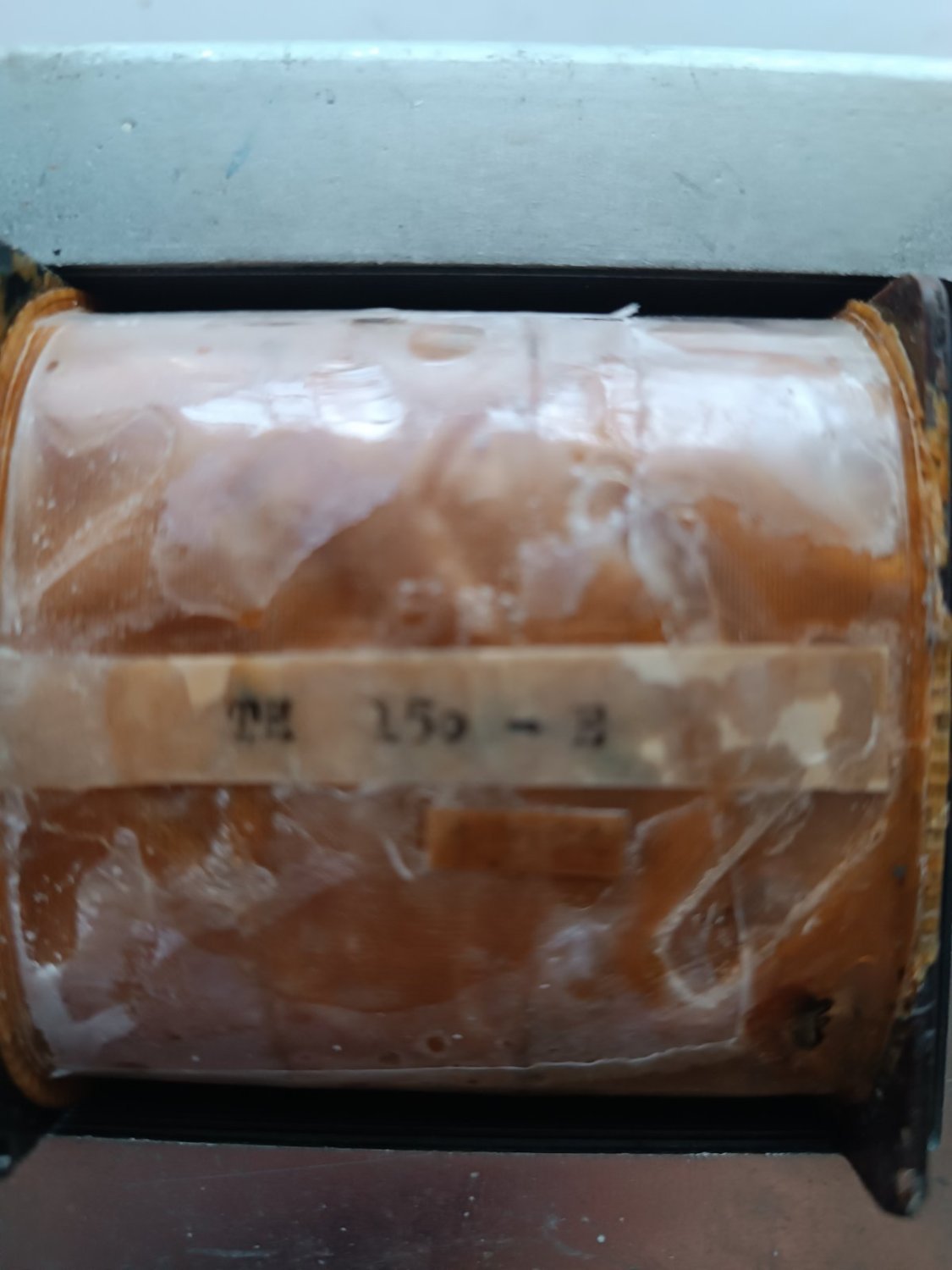

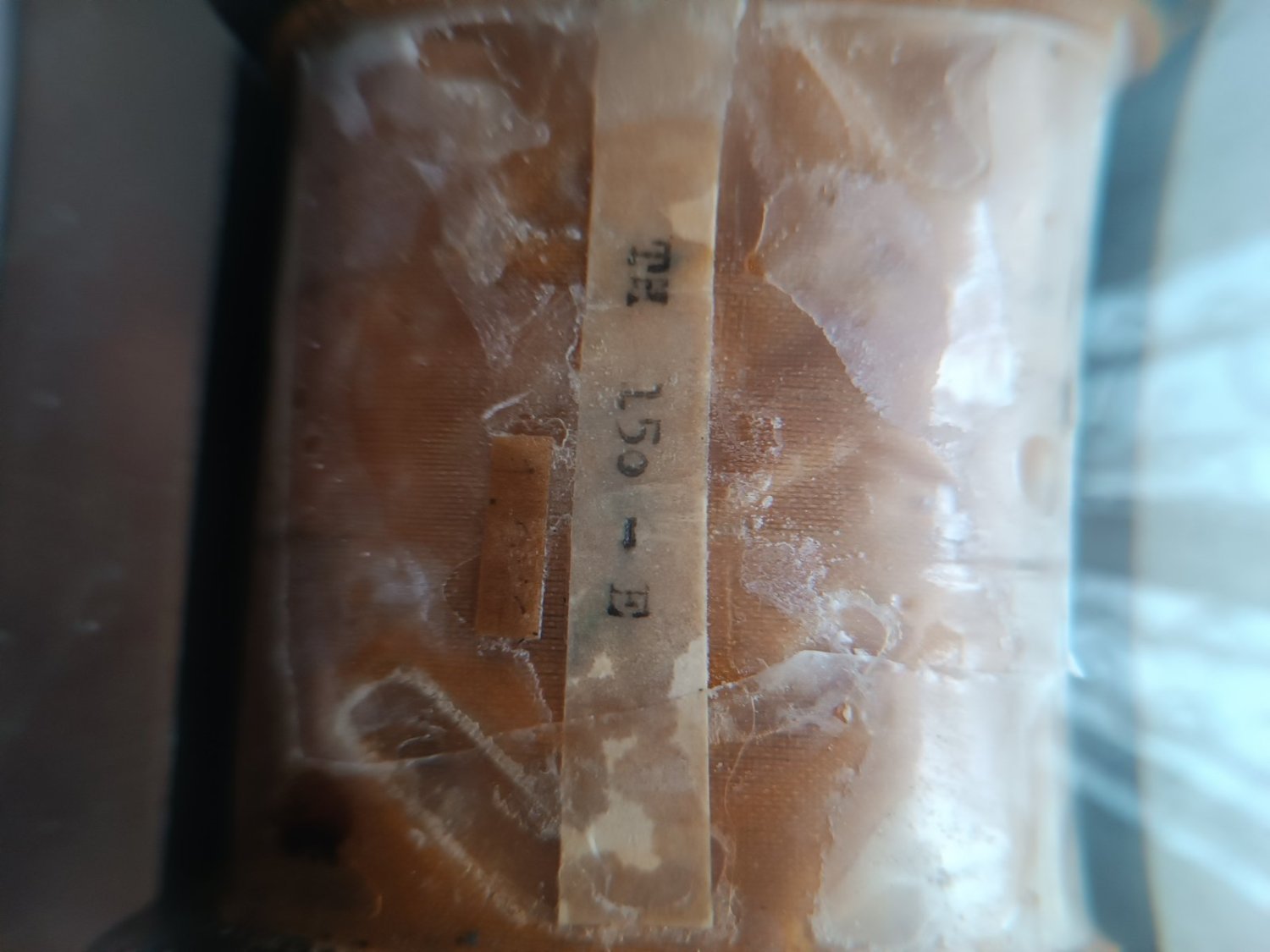

TH 150 силовик от гитарных усилителей на 2х EL34

a-c  сетевая 570вит 0,6мм

b экран

v-z анодная под удвоитель 480вит 0,5мм

p-r  смещение 95вит 0,38мм

h-u накал EL34

4е накадьных обмотки по 18вит 0,38мм

  • Like (+1) 1
  • 2 weeks later...
Posted

Полезная информация.

В 40е годы прошлого столетия в США стали вводить цветные коды на резисторы, конденсаторы и в последствии код был распространен на трансформаторы различных видов и на динамики, для выводов которых была установлена определенная расцветка. Это оказалось чрезвычайно удобным и практичным, эти коды получили распространение во многих других странах, в том числе и у нас.

Входные трансформаторы высокой частоты.

Белый - к антенне.

Серый - к управляющей сетке.

Коричневый - концы антенной и сеточных катушек, - к общему минусу.

Гетеродинные катушки.

Желтый - начало катушки настройки - к управляющей сетке гетеродина.

Коричневый - конец катушки настройки - к общему минусу.

Оранжевый - катушка обратной связи - к аноду гетеродина.

Красный - катушка обратной связи - к плюсу анодного питания.

Трансформаторы промежуточной частоты.

Красный - к плюсу анодного питания.

Голубой - к аноду лампы.

Зеленый - к управляющей сетке следующей лампы.

Черный - к минусу (к цепи АРГ, к земле и прочее) Если вторичная обмотка имеет отвод от середины, то этот средний отвод окрашивается в черный цвет, а тот конец, который должен быть черным, окрашивается в черно/зеленый цвет.

Трансформаторы низкой частоты.

Красный - к плюсу анодного питания.

Голубой - к аноду лампы.

Зеленый - к сетке следующей лампы.

Черный - к минусу.

Пушпульные трансформаторы.

Синий - оба конца первичной обмотки - к анодам ламп.

Красный - средний вывод первичной обмотки - к плюсу анодного питания.

Зеленый - оба конца вторичной обмотки - к сеткам последующих ламп, или звуковой катушке динамика.

Черный - средняя точка вторичной обмотки.

Выходные трансформаторы.

Красный - к плюсу анодного питания.

Синий - к аноду лампы.

Зеленый, черный - к звуковой катушке динамика.

Звуковая катушка динамика.

Черный/зеленый - начало катушки.

Зеленый - конец катушки.

Обмотка подмагничивания динамика.

Черный/красный - начало катушки.

Желтый/красный - конец катушки.

Серый/красный - отвод.

Силовые трансформаторы.

Черный - оба конца сетевой обмотки. Если в этой обмотке есть отвод, то черный - начало, черный/красным - конец, черный/желтым - отвод.

Красный - оба конца повышающей обмотки.

Красный/желтым - средняя точка повышающей обмотки.

Желтый - оба конца накала кенотрона.

Желтый/голубым - отвод от середины обмотки накала кенотрона.

Зеленый - оба конца обмотки накала ламп.

Зеленый/желтым - средняя точка обмотки накала ламп.

Коричневый - оба конца второй обмотки накала ламп.

Коричневый/желтым - средняя точка второй обмотки накала ламп.

Серый - оба конца третьей обмотки накала ламп.

Серый/желтым - средняя точка третьей обмотки накала ламп.

  • Like (+1) 3
  • 3 months later...
Posted

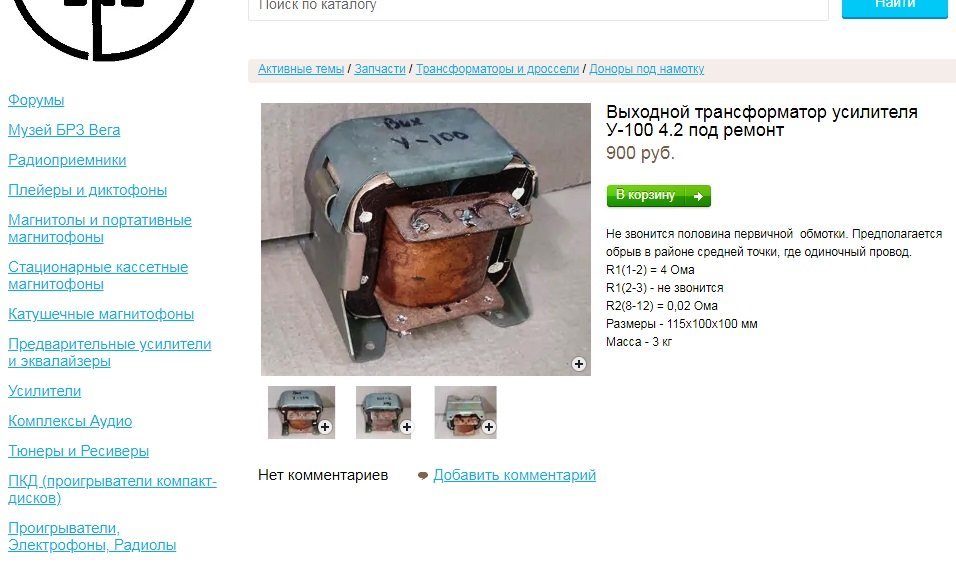

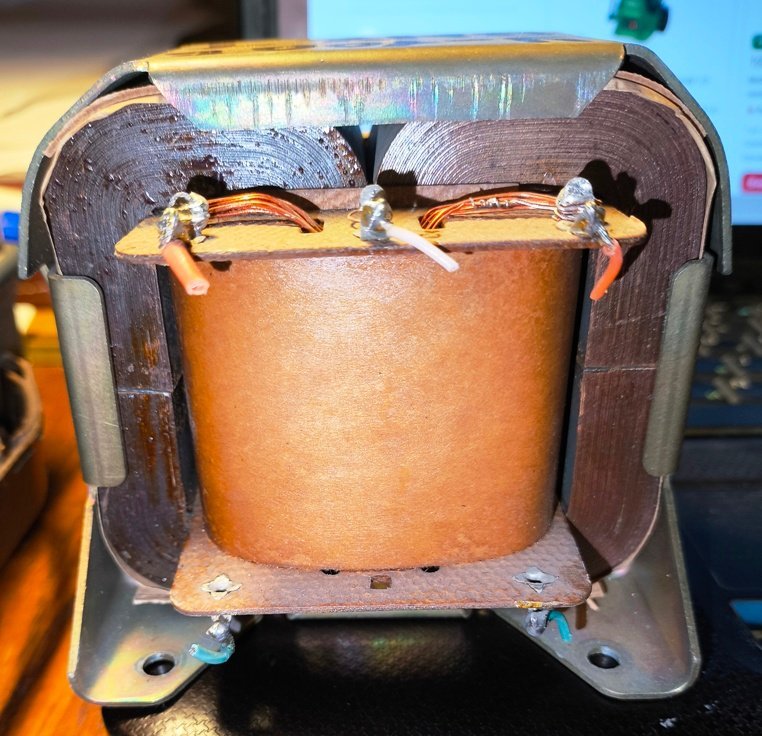

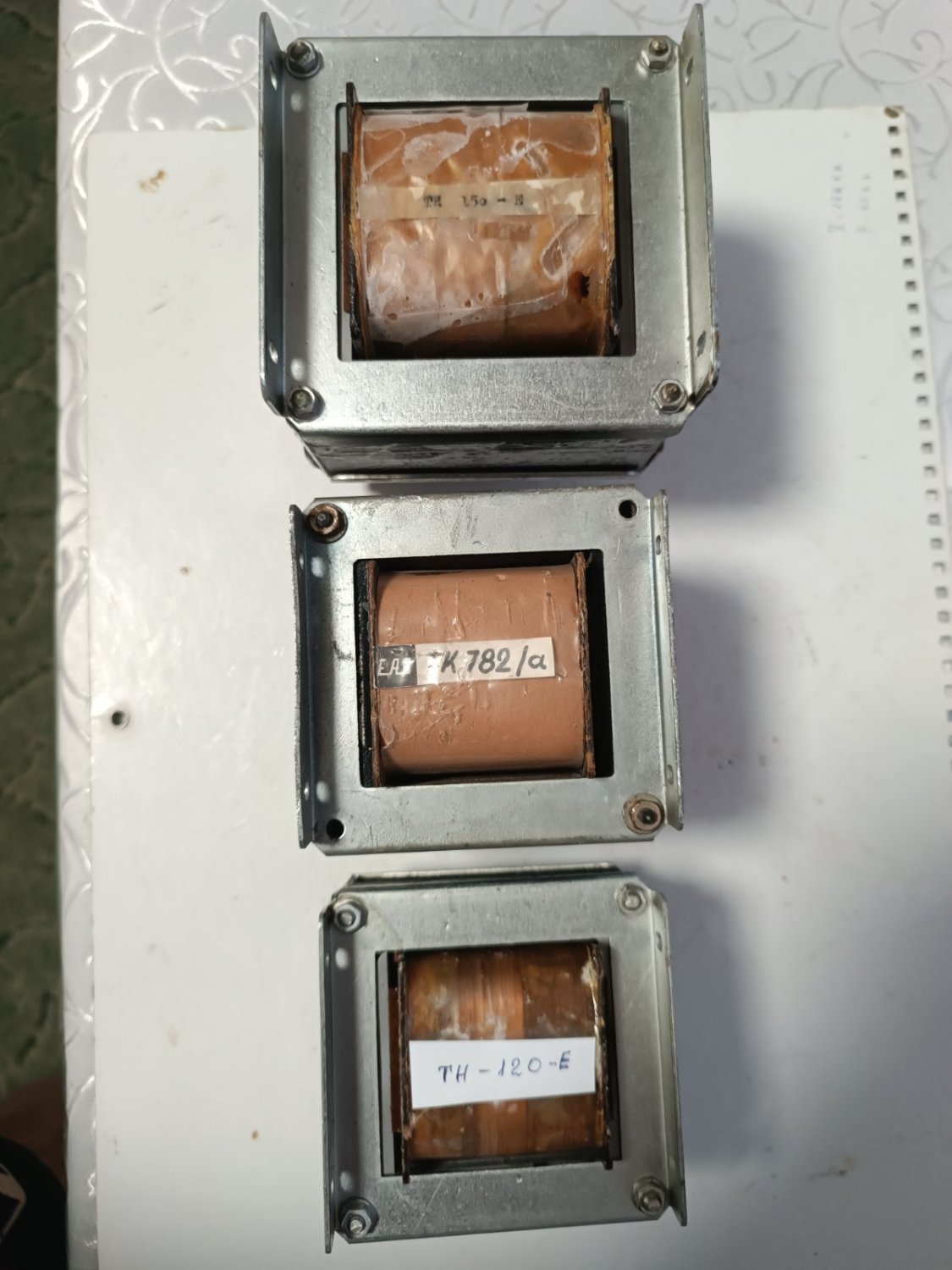

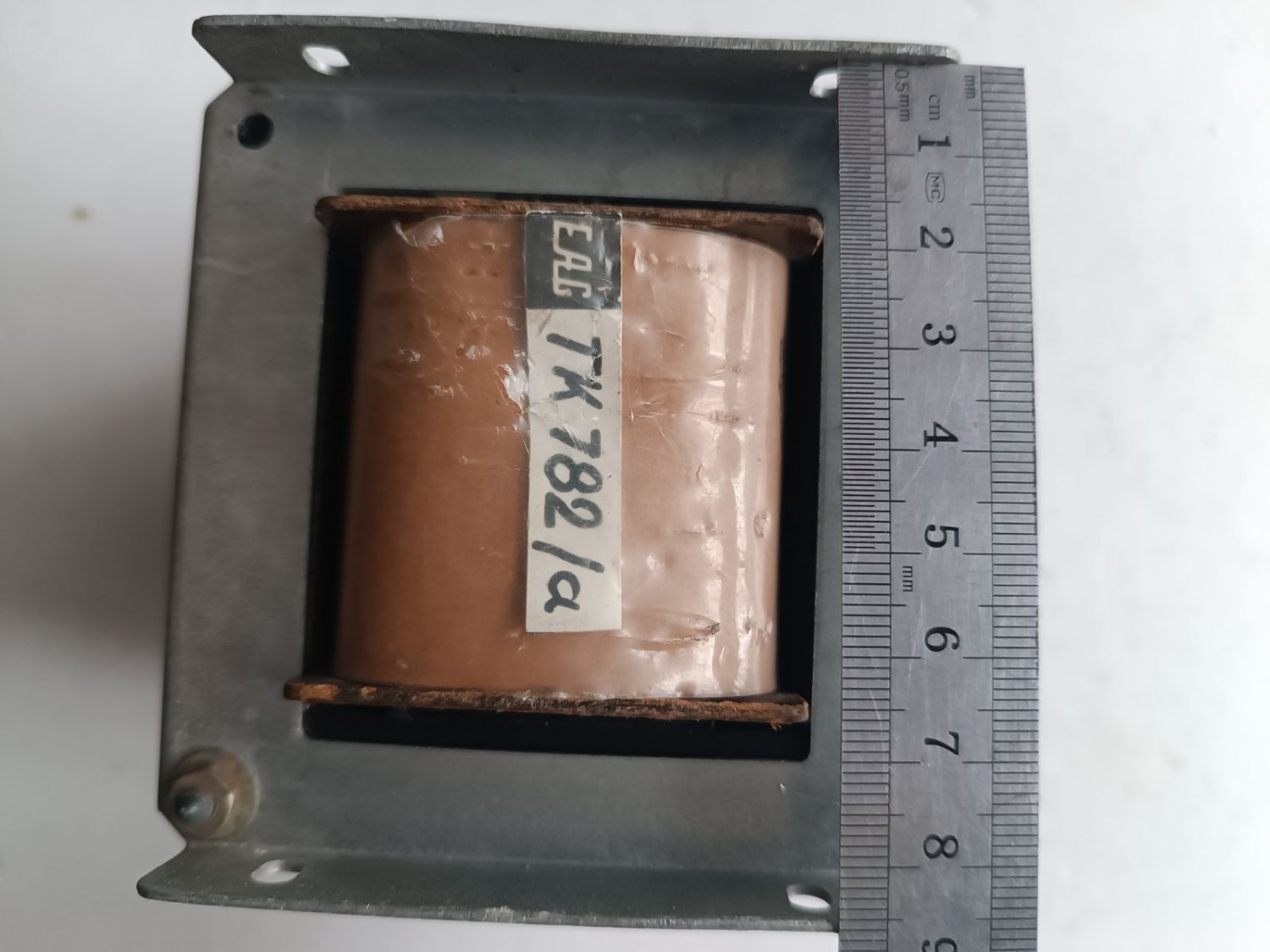

Пару раз попадались такие трансформаторы. И вот опять. Он точно не У-100 у.4.2. А откуда?

Имеет пару низкоомных обмоток.




у-100 вых.jpg

  • 1 month later...
Posted
13 минут назад, niko сказал:

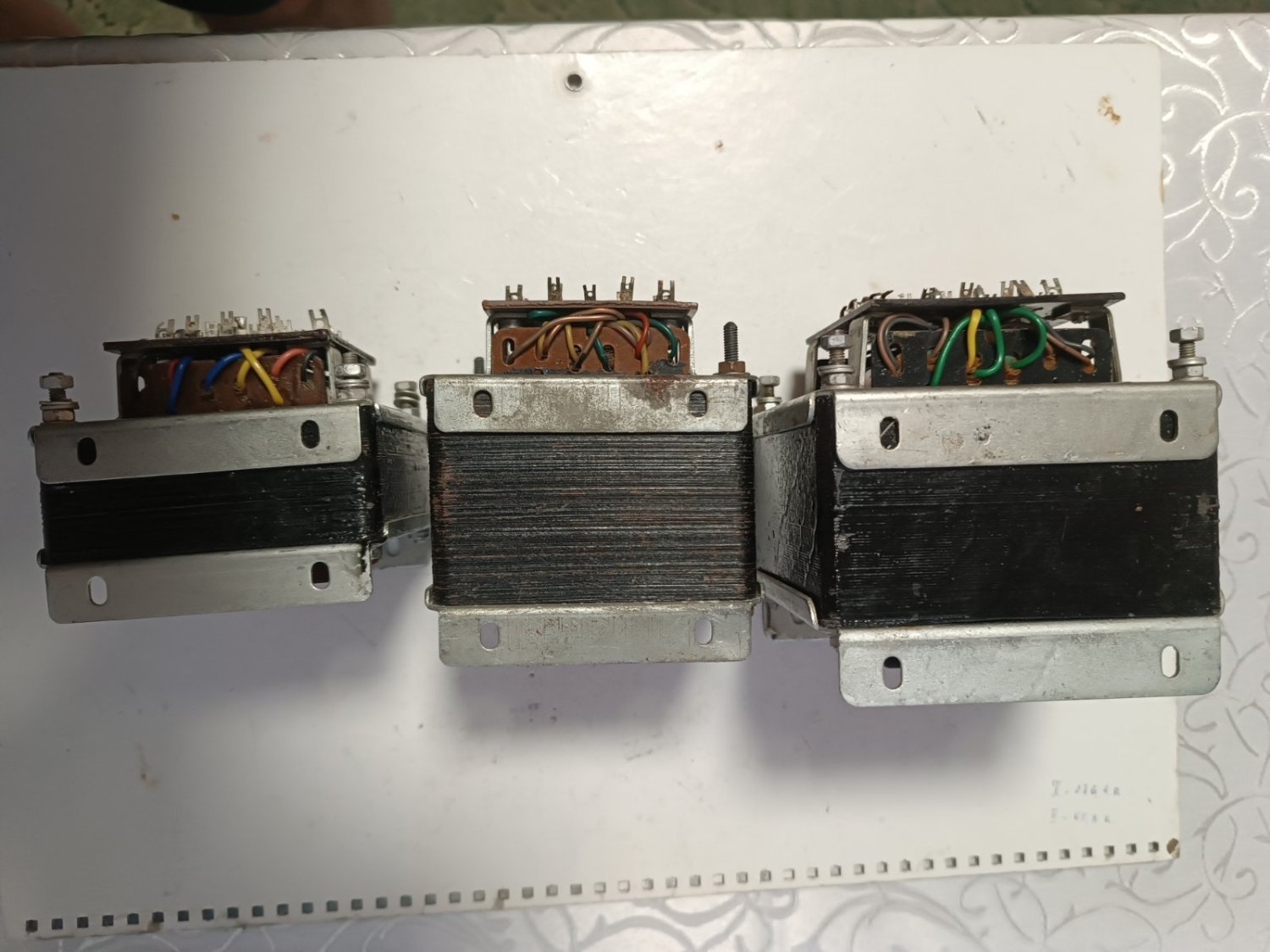

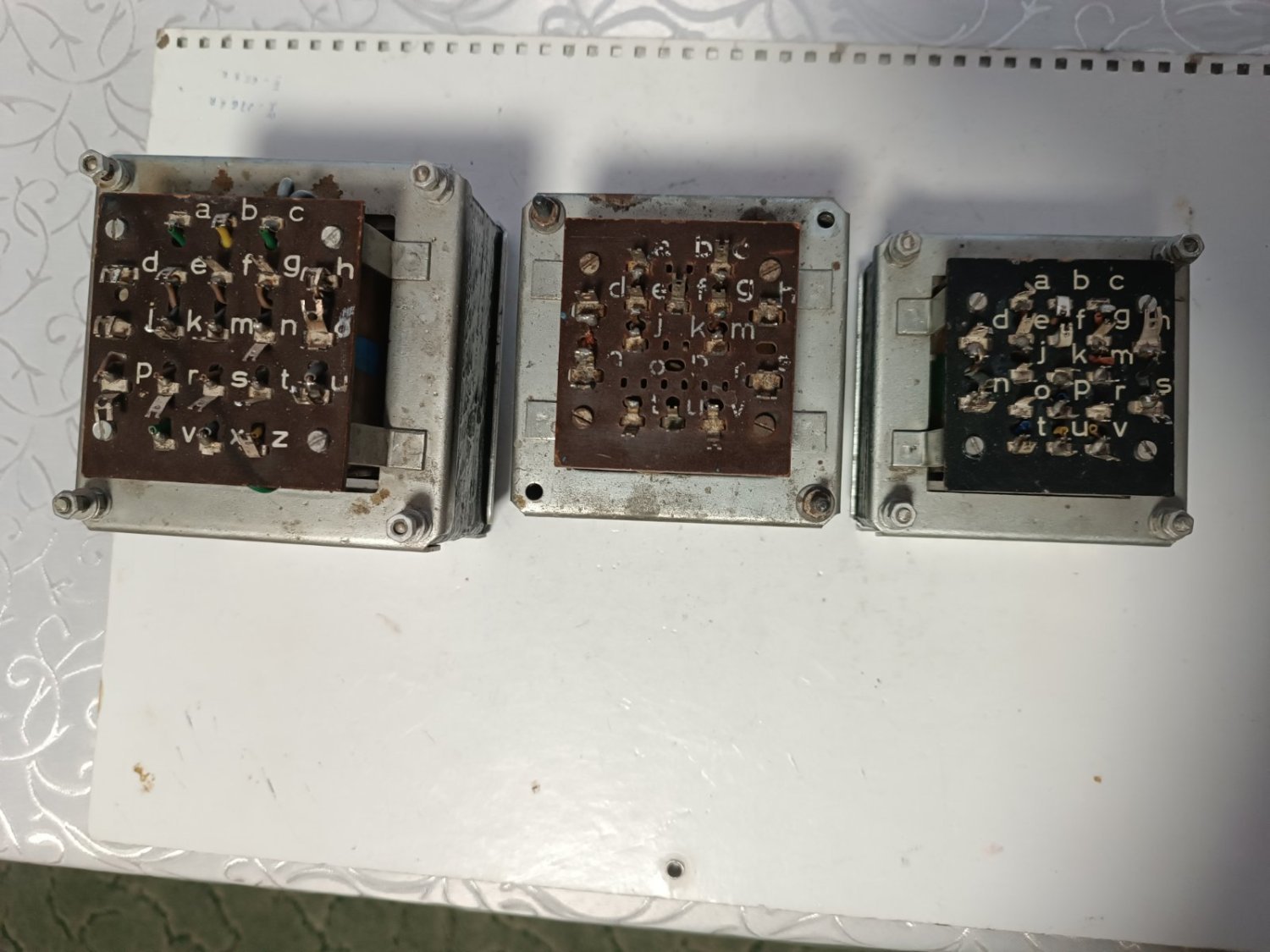

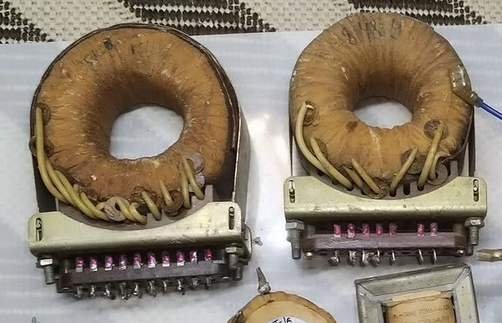

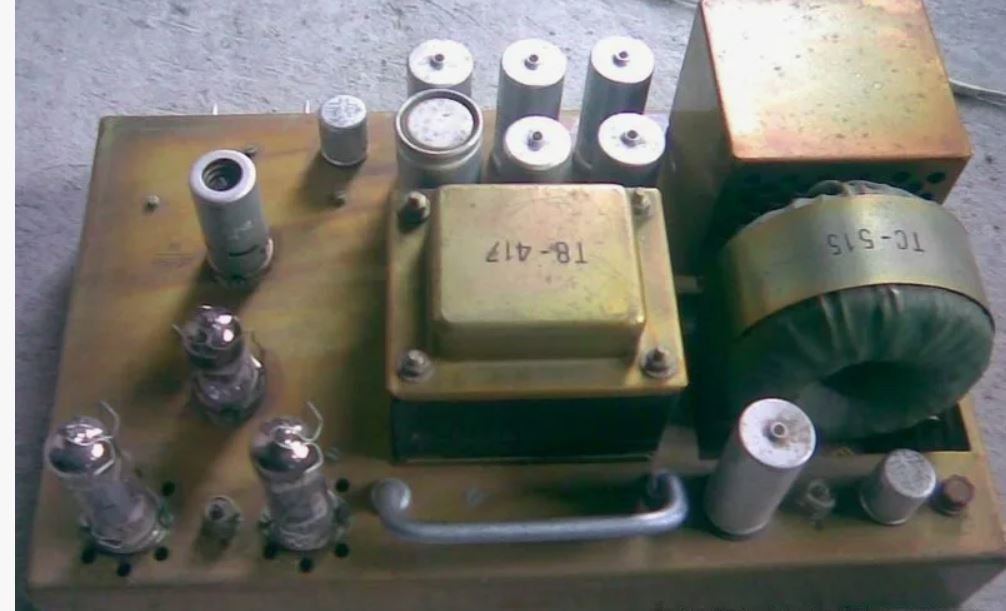

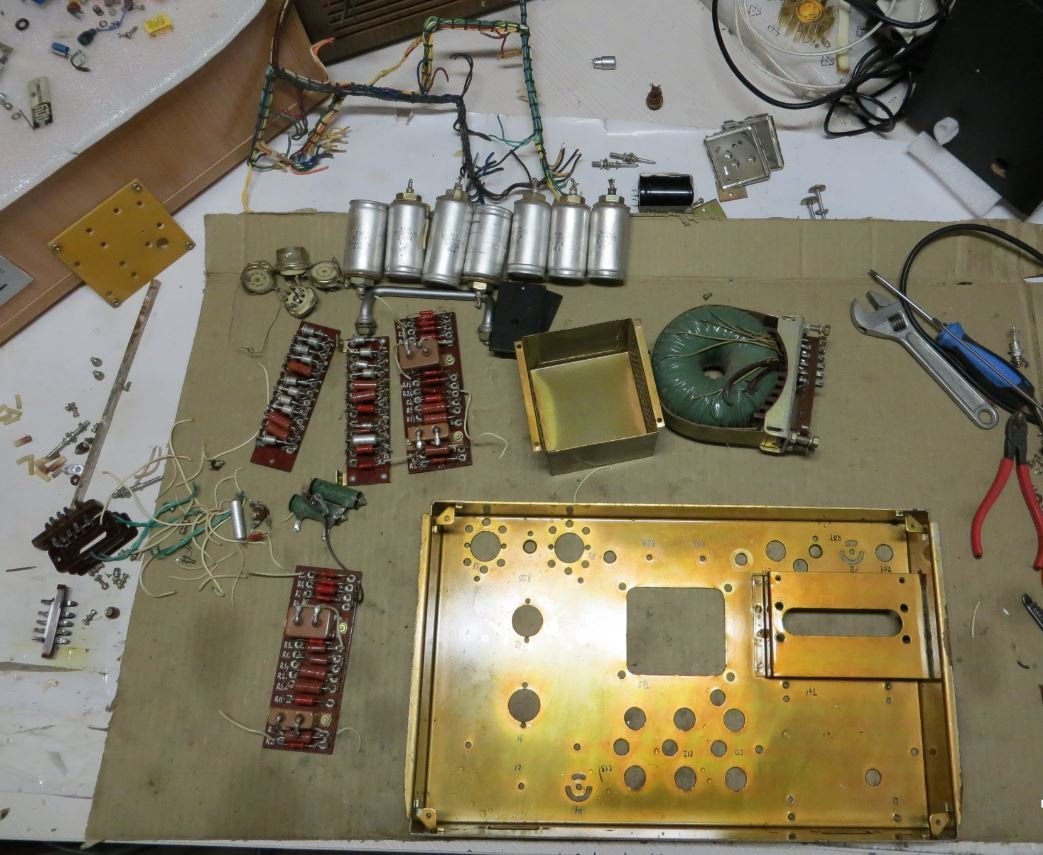

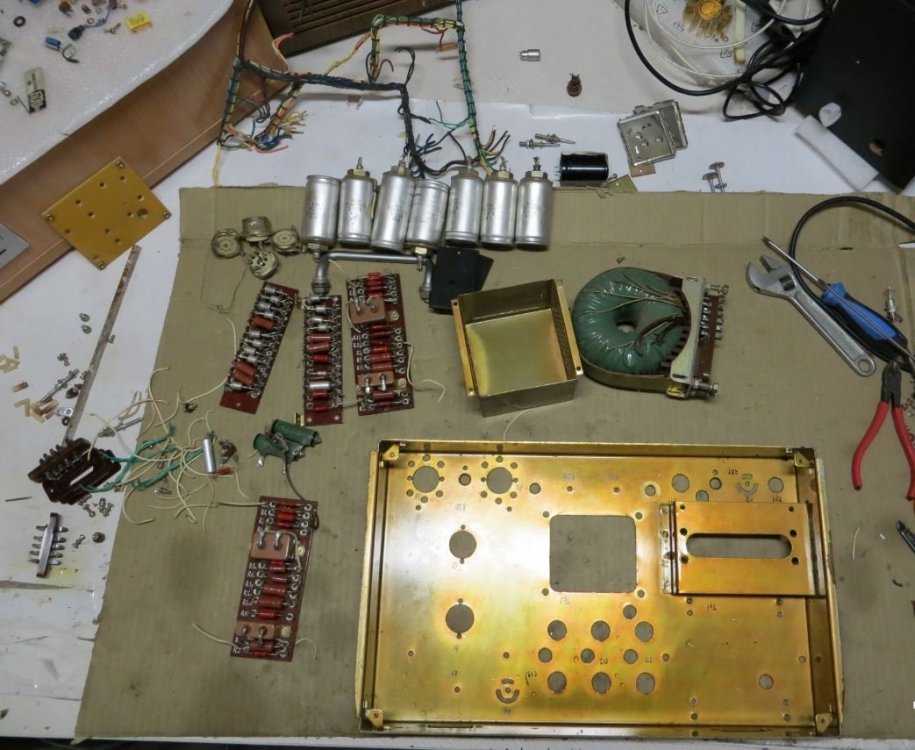

Кто знает, от какого прибора трансформаторы?


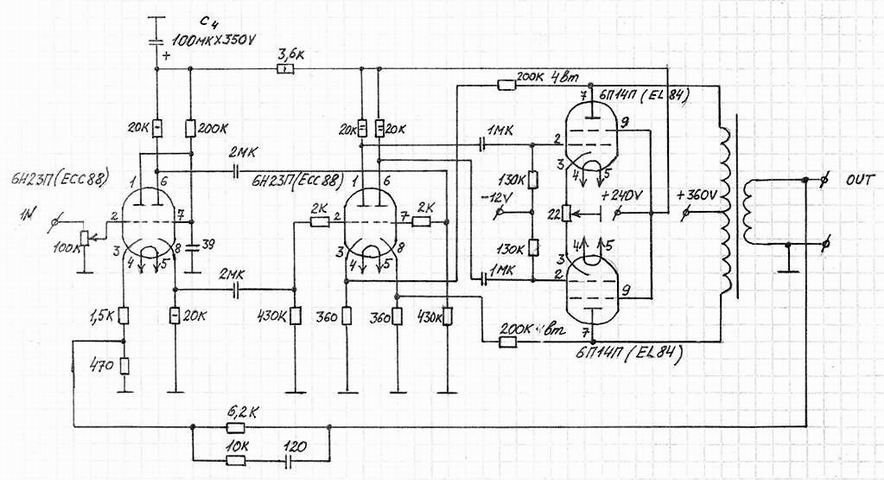

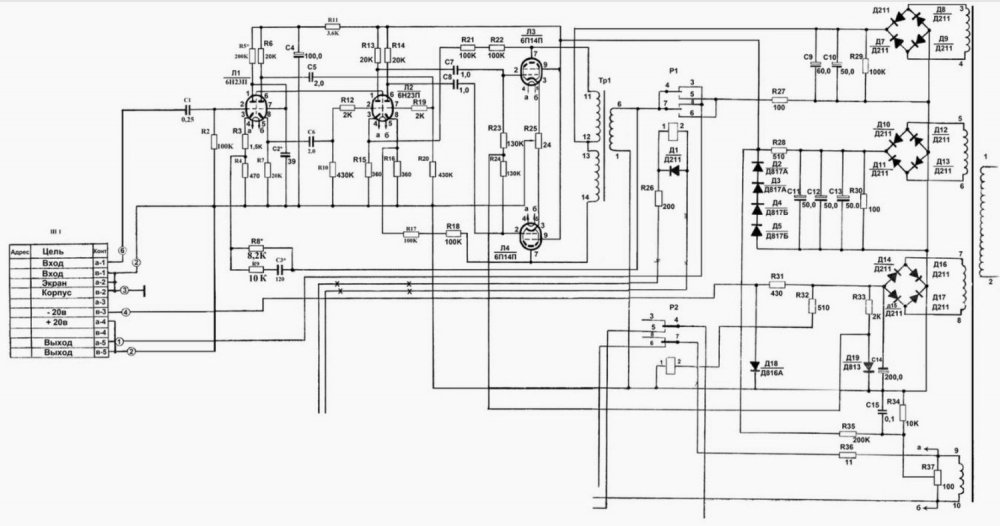

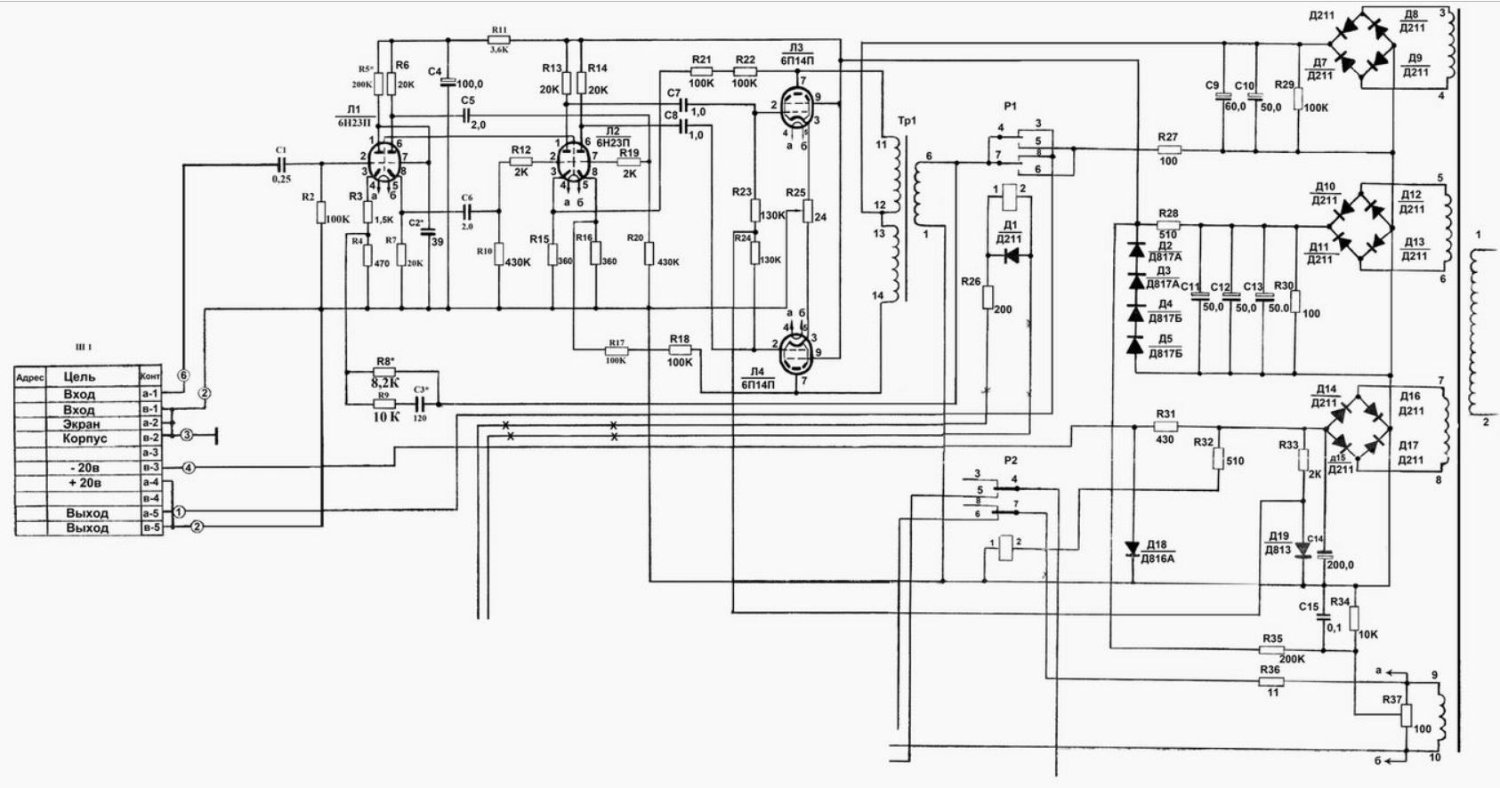

похож? Усилитель УК-04 -00 (или 01, 02, 03, 0 или РР)
