66. Вот такой интересный корпус. Размер внутренний- 30*20,5*4 см. Наружный- 32,5*24*5,5 см. 2,4 кг. Al сплав. Стекло в двери/крышке, смотря как расположить. 500 руб. Есть несколько.

Теперь есть пара. 600 руб. Намоточные данные так, для информации.

Отредактировал 58. Электронные усилители. Здесь все на 220 вольт. Набор обмоток примерно одинаков- две анодных обмотки, одна со средней точкой (170+170; 215). Две накальных, одна со средней точкой. Обмотки 20, 25, 30 вольт или их отсутствие. Токи первичек на хх у всех- 33-46 мА. См п 35. Лампами (6Н1П, и 2П укомплектую при необходимости). Слева направо, номера по порядку, те, что в наличии- 3,4,7,8. УЭУ-209М1, 2 шт., 1972 г. в. Отл состояние. Этой пары нет. УМ-209М1, 1 шт., силовик 013- см п.35, Ток хх в норме, но трещит и гудит- подклеить подковы, 400 руб. УМ-239, 1 шт., 1971 г. в., нормальный, только отмыть. 500 руб. УМ-109, 3 шт., Один остался. 1 шт- 750 руб. УМ-239, 1 шт., 600 руб. Завышенные напряжения в схеме, по сравнению со 109м, может переделан/перепаян.

Всё продано.

65. Переключатели. На большие токи, верхний ряд. На 7 и 13 отводов. 200 и 250 руб. Нижний ряд сдвоенные- 3 шт по 6 отводов (коммутация через 1 контакт) и 2 шт по 5 отводов. По 100 руб.

Этот продан.

Эти проданы все. Эти есть.

64. Силовик от электронного ус-ля, слева, один из серии 4.700.000-014...Обмотки стандартные. (замер на 200в) Iхх= 23 мА; две вторички: 330 в со средней точкой и 210 в; 3 шт накальных по 6,1 в, мощная со средней точкой. И ничего лишнего! 600 руб. Справа- набор Ф-железа похожего ус-ля. Каркаса нет. 200 руб.

14. Справа- 4.739.001, 79 НМ, сечение 8*14 мм, П+I пластины, толщина пластин 0,5 мм, катушка 4*25 мм. Экран-стакан- пермаллой 1,2 мм Слева- 79 НМ, сечение 6*10 мм, толщина пластин 0,3 мм, катушка 5*17 мм, стакан- сталь 1,3 мм. Собраны из П-пластин встречно, высота перемычки в П-части 11,5 мм, позволяет обойтись без замыкающих пластин. Есть 2х обмоточные дроссели- 23,5 Гн, 25 Ом, 2 по 600 витков диаметром 0,23 мм. Есть 2х обмоточные трансформаторы- намоточных пока не нашел. 1 тип- первичка /вторичка, 35 Ом, 5-6,5 Гн/ 71 ом, 38-40 Гн. 2 тип- 65 Ом, 14-20 Гн/ 53 Ом, 14-23 Гн. Есть пара десятков таких дросселей/ трансформаторов. Пермаллой 60х годов произ-ва. По 350 руб/шт. Всё сразу- дешевле.

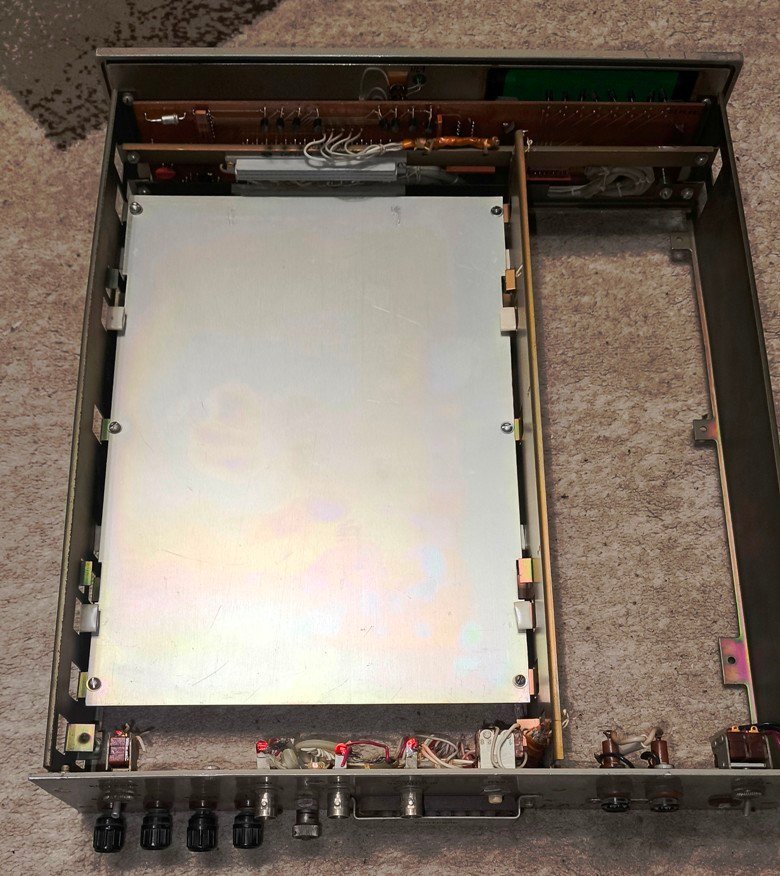

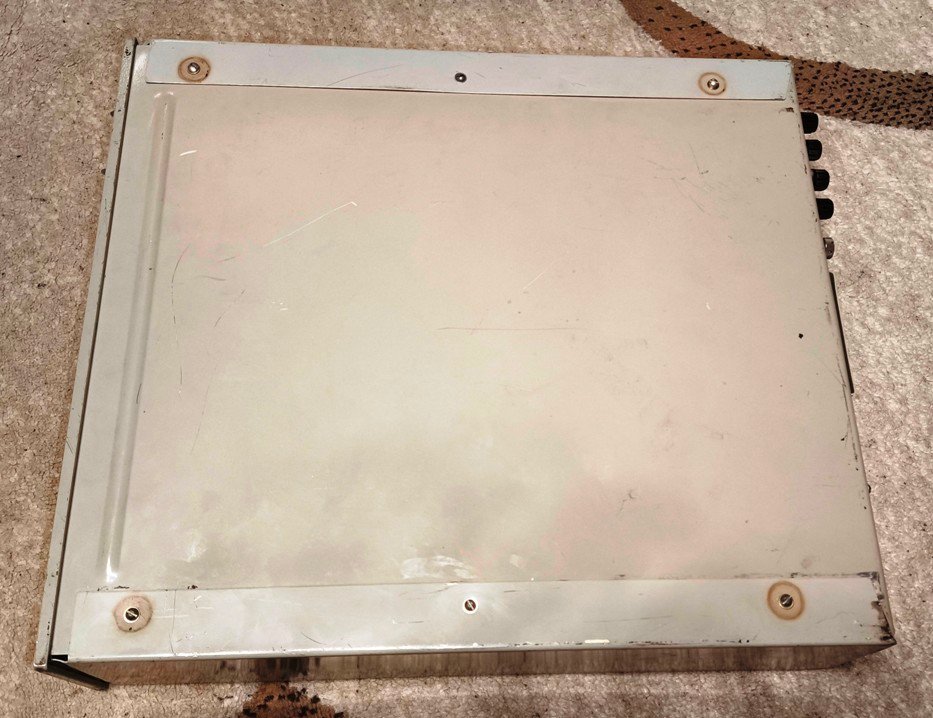

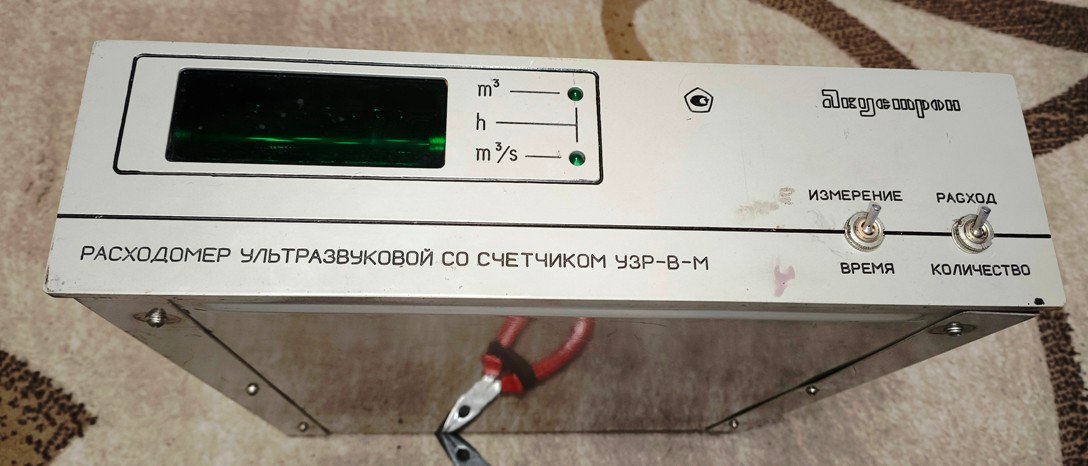

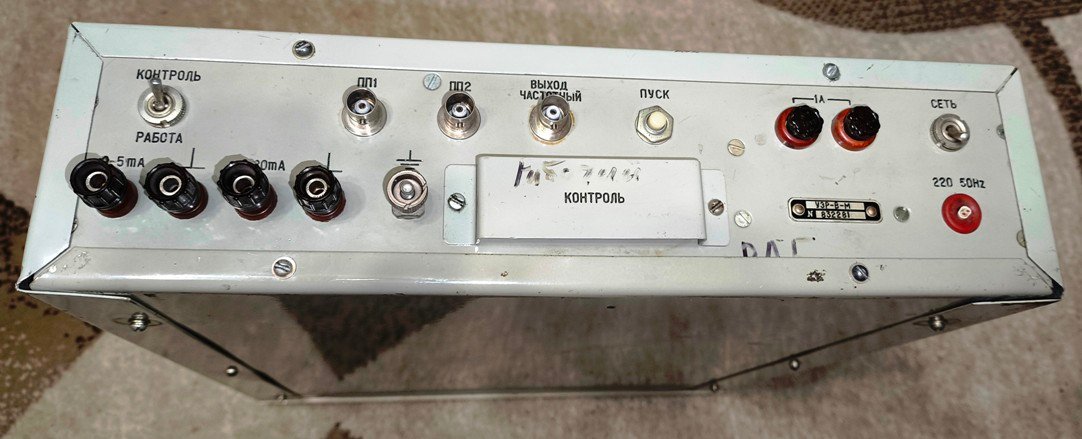

63. Корпус размеры шасси как у того, что выше. Высота подвала- 73 мм, высота над шасси- 81 мм, почти идеальный внешний вид, снизу тёртый- см фото. На фасаде- пара панелей ПЛК-9 в стаканах., 1 шт, 500 руб.

62. Корпус сталь, дверь 5-10 мм сплав, наружный размер 16*11*19 см, внутренний блок чуть меньше, 200 руб.

Отредактировал 61. Размер внутренний верхняя часть шасси 68*130*230 мм. Снаружи- 93*135* 270 мм. На шасси хорошо встаёт стоя типоразмер ламп 6Н1П , не более. Подвал глубиной 20 мм. Клемники в подвале. Съёмные крышки сверху и снизу. Есть несколько штук. Состояние на фото. 3й почти идеален- 350 руб., 1й - 150 руб, 2й - 100 руб под покраску+ дефекты, 4й- 300 руб.

Корпус без ручек-регуляторов 800 руб. (Сдать такой в металлолом по весу - 1000 руб, Жена уже косо смотрит, хранение дома, корпус до весны не доживёт...)

Что осталось, см пункт 1. Пара самого мелкого размера, см фото. Первичка- 1,5 Ом/ 0,08Гн, вторичка- 1,7 кОм/ 24 Гн. 150 руб за пару. 3. Схема усилителя на фото, намоточные данные (не всех) в таблице. Есть десяток разных. 50-100 руб/шт. 5. От УЭМ-111, осталась пара, 2*500 руб. 1,93 кОм /280 (140+140) Ом, 143 Гн / 2,6 Гн 1,97 кОм /308 Ом(151+157) , 127 Гн / 1,9 Гн 7. Усилитель УЭМ1-08, 127 Вольт, входной тр-р пермаллой. Пару пока не нашел. 1 т. руб.(500 руб- усилитель; 500 руб.- вх транс-р) 13. Пермаллой 4.739.001 от электронных усилителей УЭУ-109/209, 4 шт., параметры на фото, и 1 шт в обрыве. 4*500 руб., и 200 руб. Четвёрку 001х желательно в одни руки.

7. УМ 1 канал от Ревокса- продан. 61. Размер внутренний 70*130*240 мм. Подвал глубиной 20 мм. Клемники в подвале. Съёмные крышки сверху и снизу. Есть несколько штук. Морда прибора может быть другой- меньшее количество регуляторов. 300 руб.

60. Останки усилителя УЭМ-213. Первичка 127 вольт, да и та в обрыве. Железо ШI, разбирается легко. 300 руб.

Схема УМ-239.

59. Интересный корпус. Наружные размеры 21*28*36 см. Бывший оптический блок, поэтому внутри черного цвета. Внутри посередине корпуса плита из сплава 3 кг, вверх и вниз пространства 9 см. Плита с перепадами по высоте. К ней крепятся передняя и задняя панели , фрезерованные + накладки. Необходимо верхнюю часть корпуса перевернуть вниз, нижнюю развернуть наверх, закрыть отверстия ножек, тогда нормально. Вес- 8,5 кг. Две алюминиевые ручки регуляторов в комплекте. 1000 руб.

58. Электронные усилители. Здесь все на 220 вольт. Набор обмоток примерно одинаков- две анодных обмотки, одна со средней точкой (170+170; 215). Две накальных, одна со средней точкой. Обмотки 20, 25, 30 вольт или их отсутствие. Токи первичек на хх у всех- 33-46 мА. См п 35. Лампами (6Н1П, и 2П укомплектую при необходимости). Слева направо: УЭУ-209М1, 2 шт., 1972 г. в. Отл состояние. 1400 руб пара. 1 шт- 800 руб. УМ-209М1, 1 шт., силовик 013- см п.35, Ток хх в норме, но трещит и гудит- подклеить подковы, 400 руб. УМ-239, 1 шт., 1971 г. в., нормальный, только отмыть. 500 руб. УМ-109, 3 шт., 1500 руб пара. 1 шт- 750 руб. УМ-239, 1 шт., 650 руб. Завышенные напряжения в схеме, по сравнению со 109м, может переделан/перепаян.

п. 55 и 56 проданы. 57. Мелкие силовики. Одиночные экземпляры. 1) ШЛ 24*32 мм. I хх= 47 мА при 202 В сети. Вторички- 10,9/ 20,6/ 16-32 отводы/ 16+16 с отводами 13,6+13,6 В. Все низкоомные 0,1 Ом. Не прогружал. 500 руб. (А к этому пару можно поискать). 2) ШЛ 20*25 мм. I хх= 19 мА при 206 В сети. Вторички- 24,5 В диаметром прим 0,5 мм/ 2 по 0,6 В диаметром прим 0,3 мм/ 12,5 В диаметром прим 0,5 мм В. Не прогружал. 400 руб. 3) Силовик от электронных ус-й. ПЛ 24*32 мм. Горелый, 100 руб. Исправные смотри в этой теме выше. 4) Силовик от электронных ус-й. Ф-железо. Сечение 19, набор 39 мм. 4.700.005. Пластик на крышках крошится от времени... Ток хх= 27 мА при 203,5 В в сети. Вторички- 19,8 В/ 167+ 167 В / 10,6 В / 3,1+3,1 В /213 В. Стандартный набор анодных и накальных. Под 3-4 пальчиковых лампы. 500 руб. 5) ТПП-271. на 220 В. 500 руб. 6) Силовик от электронных ус-й. ШI, сечение прим 22, набор 35 мм. Ток хх 20 мА при 206 В в сети. Вторички- 14,4 В/ накал 6,9 В / анодная 197 В / анодная 2 по 98 В / и одна в обрыве. 450 руб. 7) Ф-железо. Габариты чуть поменьше, чем в п 4). Ток хх = 20 мА при 202 В сети. Две вторички 23,1 и 23,6 В разного сечения. 300 руб. 8) ,9) Силовики от электронных ус-й. ШЛМ 20*25 и ШI 18*26 мм. 150 и 100 руб. 10) ТП-112-14-1. ток хх 30 мА. Вторички 2 шт по 18 В, 0,2 А. На хх- 23 В. 100 руб.

Конечно в см.

56. Блок питания. Морда и тыл- алюминий, бока, верх, низ- сталь. Наружные размеры 15,5* 16,5* 10 см+ ножки. Внутри силовик на 15-20 Вт, пара мостов КЦ, пара конденсаторов. На хх на конденсаторе- 15 Вольт, есть розетка с переменкой- 4,3 Вольта. Как металлолом, без претензий. 350 руб.

35. Силовики от УМ-109, УЭУ-109 и аналогичных. 012- ток хх 29 мА при 203 В в сети. Две анодных обмотки, одна со средней точкой (170+170; 215). Две накальных, одна со средней точкой. Две обмотки 20 и 25 вольт. 500 руб.- продан, остальные в наличии. 55. Пара длинных корпусов. Сталь+алюминий. Максимальные наружные размеры (по разъёмам) 40,5 (43)* 12* 14 см(+ ножки 2 см). Внутри стальное шасси. Корпус достаточно перфорирован для вентиляции. При желании построить усилитель похожий на Квад 303. За пару- 1000 руб.

11. Пермаллой 79НМ, сечение 12 мм, набор 15 мм. 2 шт. 1000 руб/пара. 12. Пермаллой 79НМ 1 шт и 54% никеля во втором. Были залиты компаундом, сожжены, сечение 12 мм, набор 15 мм. 2 шт. 350+250 руб.

5. От УЭМ-111, осталась пара: 1,93 кОм /280 (140+140) Ом, 143 Гн / 2,6 Гн 1,97 кОм /308 Ом(151+157) , 127 Гн / 1,9 Гн 7. Усилитель УЭМ1-08, 127 Вольт, входной тр-р пермаллой. Пару пока не нашел. 1 т. руб.(500 руб- усилитель; 500 руб.- вх транс-р) 8. Пермаллой 4.739.001 от электронных усилителей УЭУ-209М1. 2 шт. 1972 г.в.(Измеренные- 1й: 74+74 Ом/ 4,7 Гн.// 5,73 кОм/более 200 Гн. 2й: 76+76 Ом/ 5,1 Гн// 5,67 кОм/ более 200 Гн.) Намоточные см в теме. Цена за пару- 1100 руб.
