У Беломора бумажка вонючая, калька какая-то, ужас ужасный. Курить можно только табак, без всякой дряни. Этому отвечают только сигары, некоторые сигариллы и трубка.

Что-то мы отвлеклись.

Guest Zampotech
Posted
Только что, Stan Marsh сказал:

У Беломора бумажка вонючая, калька какая-то, ужас ужасный. Курить можно только табак, без всякой дряни. Этому отвечают только сигары, некоторые сигариллы и трубка.

Несколько лет назад купил я Беломор. На выходе приняли ППС-ники

Posted
50 минут назад, Stan Marsh сказал:

и трубка.

Трубкой когда-то любили побаловаться, особено под префчик или деберчик.

Помницаа в фаворе была смесь беломора с герцеговиной флор.

Но вот сейчас, на природе - кальян лучше, с яблочным или вишневым табачком. Ну а любители, могут и "правильный ингридиент"  зарядить (я в этом деле пас).

  • 2 weeks later...
Guest Zampotech
Posted

О влиянии дизайна ламповых усилителей на масс-продукт.

Дизайн нашего корпуса AV-SW ушел в народ, правда пока в американский народ.

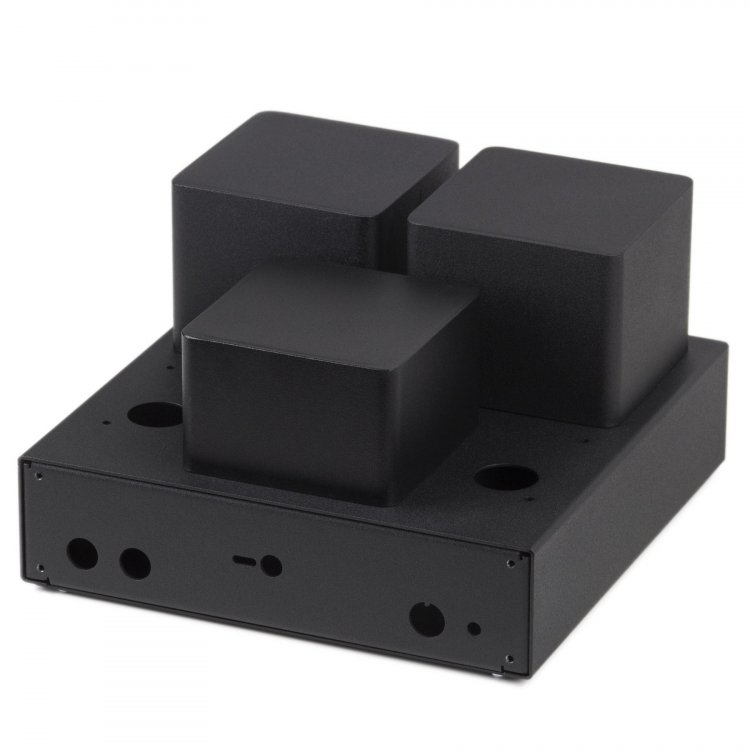

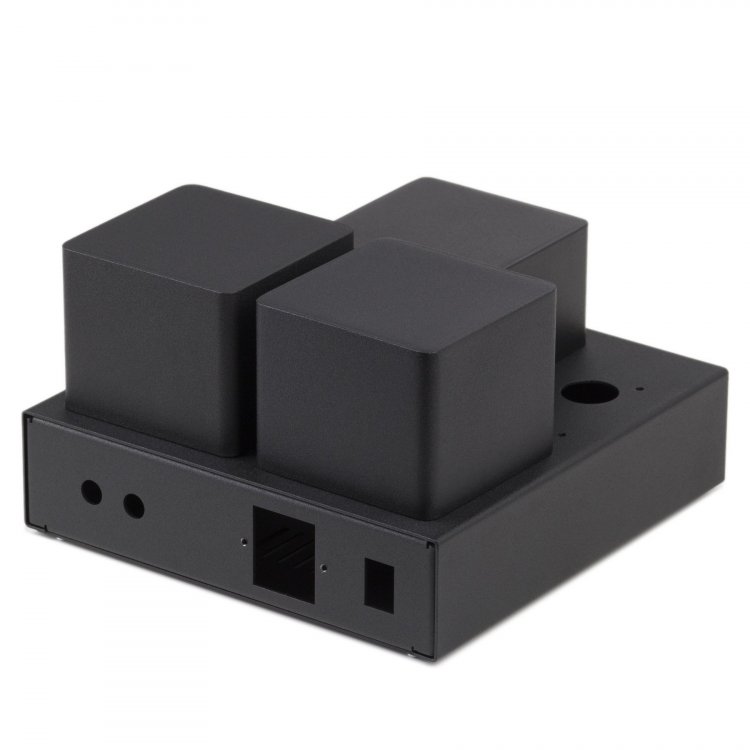

Вот так выглядит сам корпус:

i_fm_spetsialnaya_gruppa_dlya_zakritoy_prodaji_9996333586-3.thumb.jpg.f6e544f2fe6b28475eea4f4759c66294.jpgi_fm_spetsialnaya_gruppa_dlya_zakritoy_prodaji_9996415635-4.thumb.jpg.23047c89d647e84410ba40b3cfb365b7.jpg

Вот так само изделие:




Дизайн этого корпуса использован в принтах коллекции одежды и аксессуаров одной американской фирмы:

Футболки для котоводов:


майка-алкоголичка


Есть еще толстовка с капюшоном и комбидресс.

Тоже самое есть для собачников:


И конечно чехольчики для айфонов:




  • 2 months later...
Posted

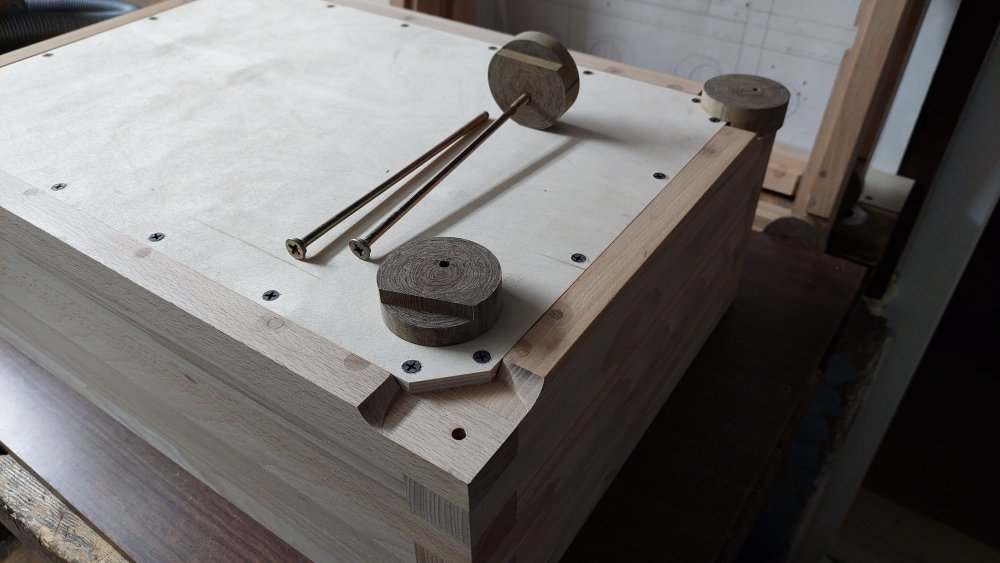

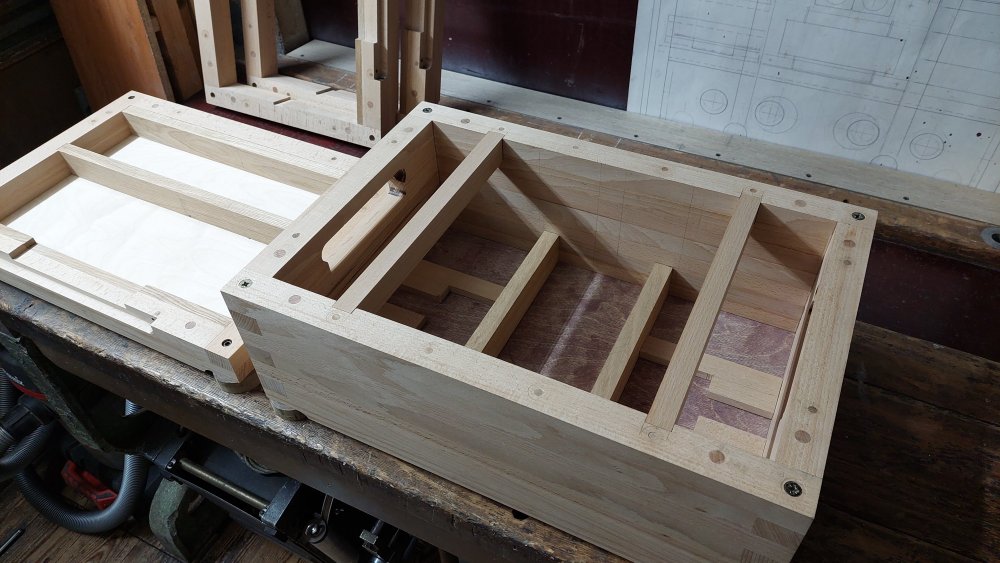

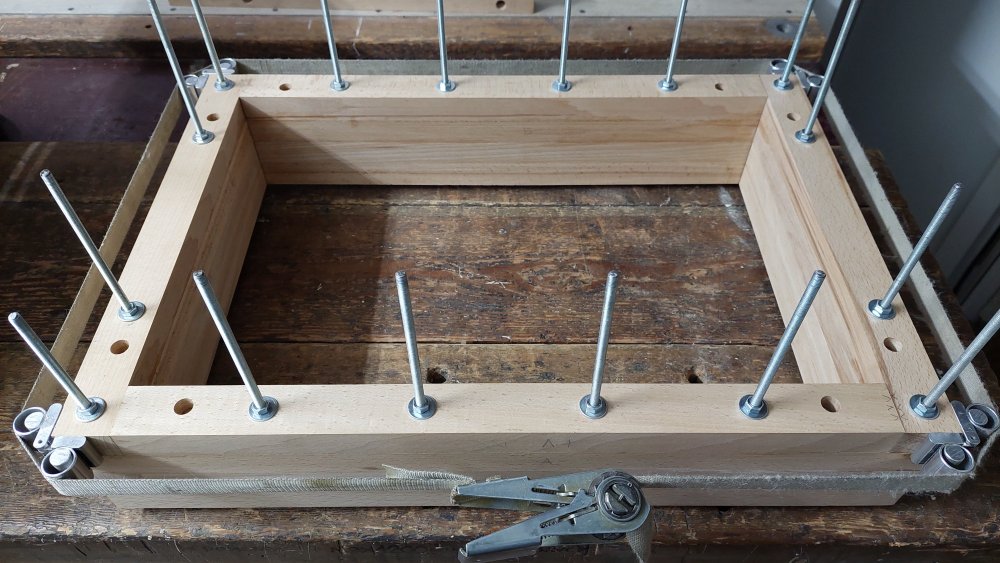

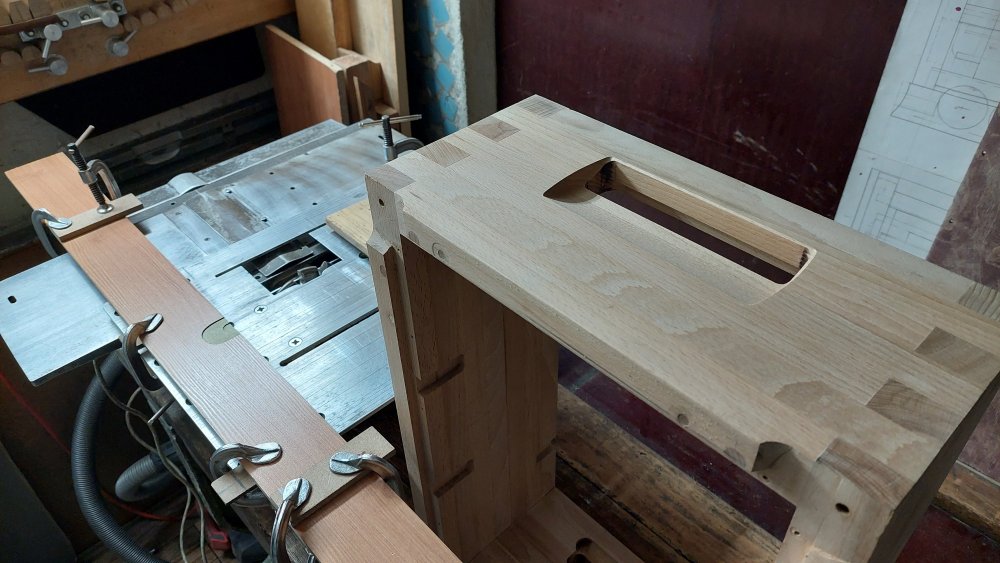

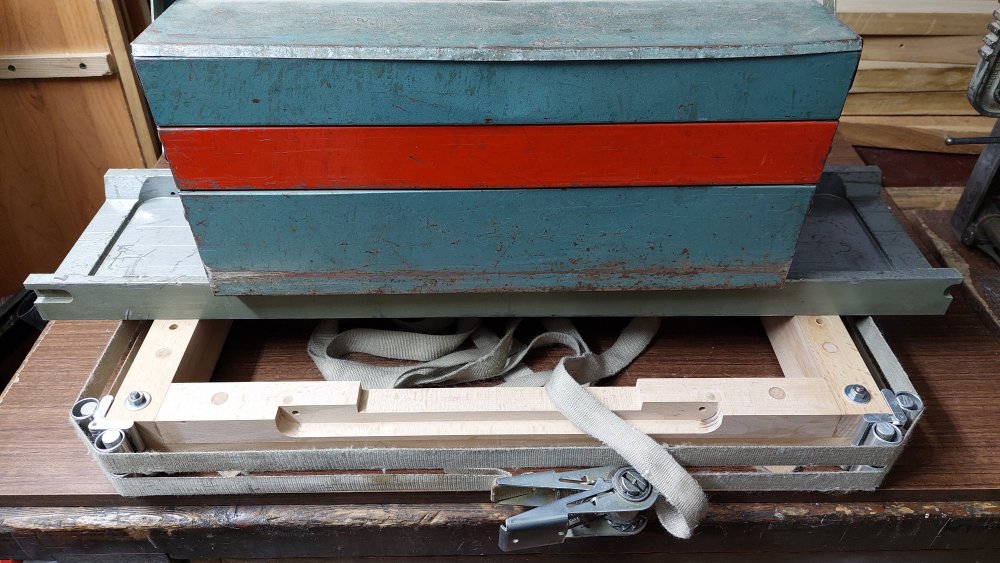

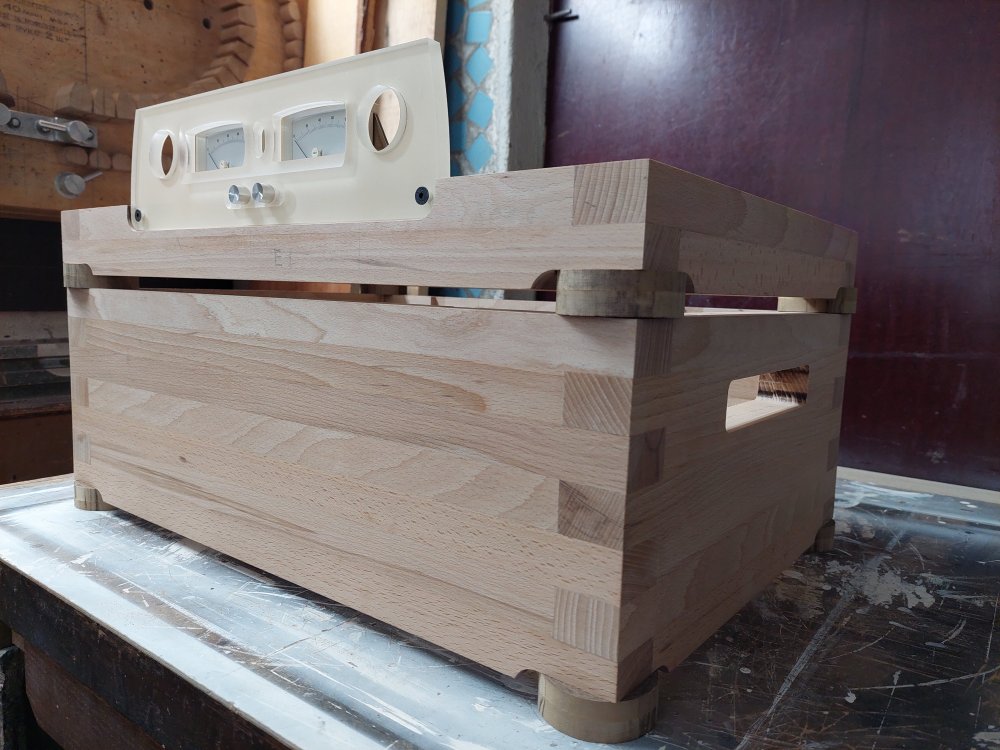

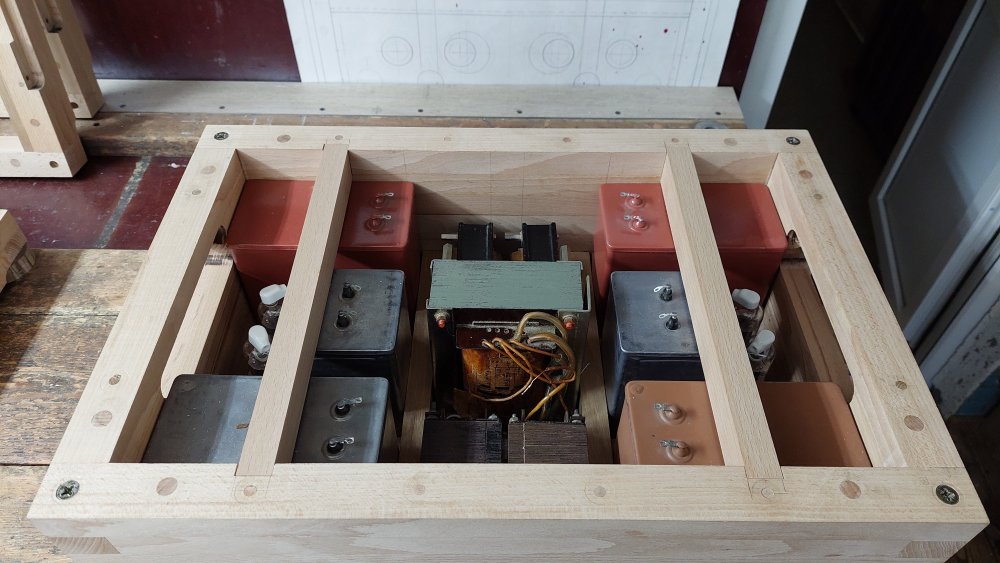

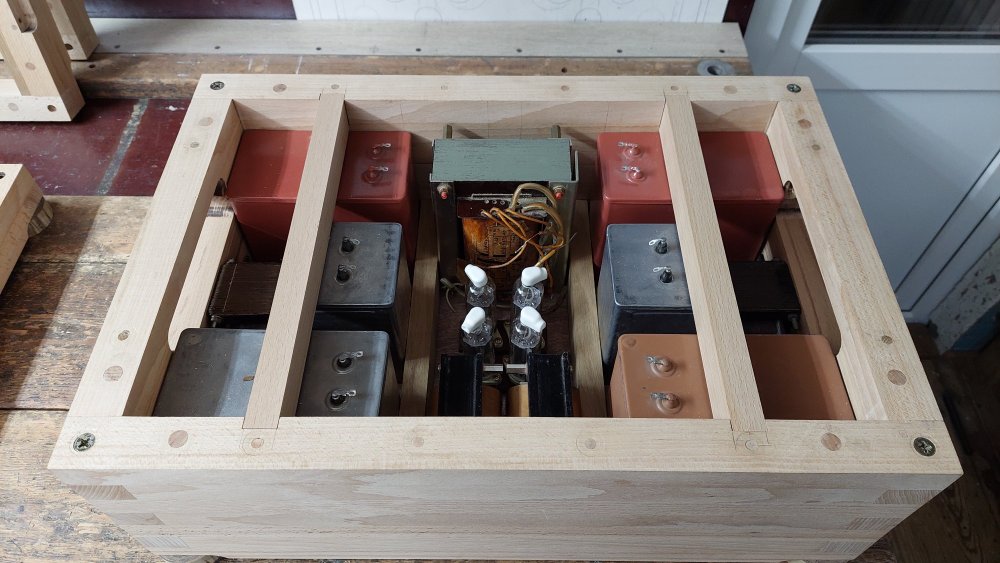

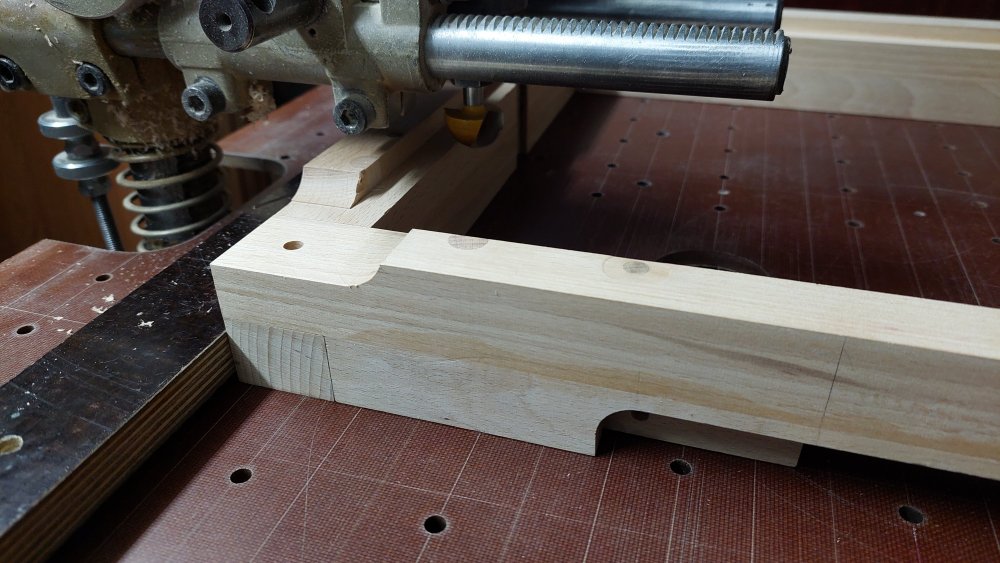

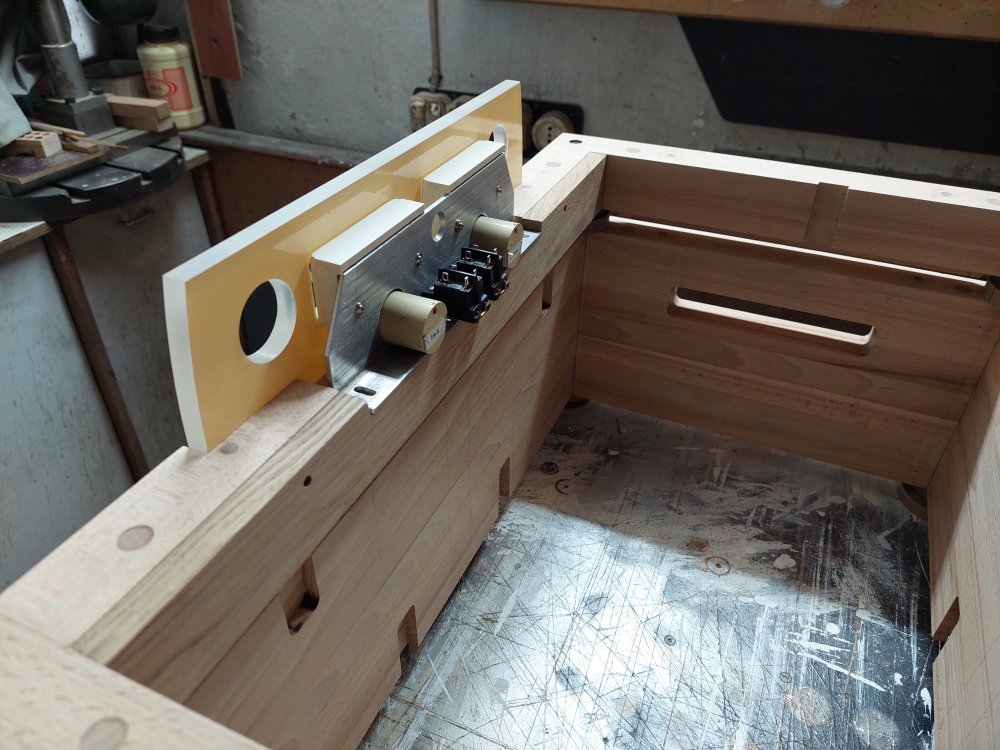

Продолжил ранее начатую работу над "универсальном" корпусом - мечта собрать усилитель на ГМ70... прежний вариант не устроил по габаритам. Было решено сделать, двухблочный вариант, с отдельным блоком питания. Не большие изменения будут в конструкции и дизайне корпуса усилителя. На данный момент, это все еще заготовка, которая в процессе будет дорабатываться. На фото варианты компоновки блока питания, планируется простая схема усилителя ( Алексея Шалина ) с межкаскадным трансформатором на доступных, бюджетных элементах.











  • Like (+1) 9
  • Thanks (+1) 1
Posted

 Не скажу, что "моё", но очень достойное решение. На Сундуке выкладывали современные изделия Японских DIY_ов - где-то в подобном стиле.

  • Like (+1) 1
  • 2 weeks later...
Posted

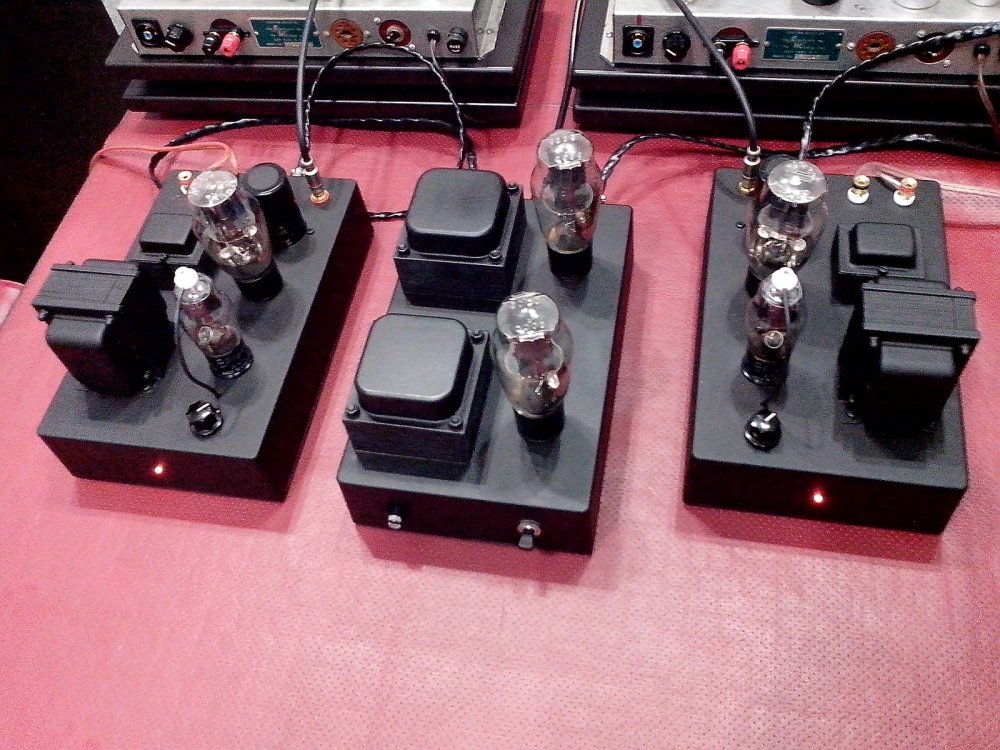

Мы тоже когда то делали всякие разные, на тему Ямамото, А. Кент, и кучу разных.

Для себя остановился на алюминиевых коробах из Чипа, как 6С4С на красном фоне.

Даже автомобильные делали, длинный чёрный, вешался в багажнике на спинку сидения.








  • Like (+1) 2
  • Thanks (+1) 1
Posted

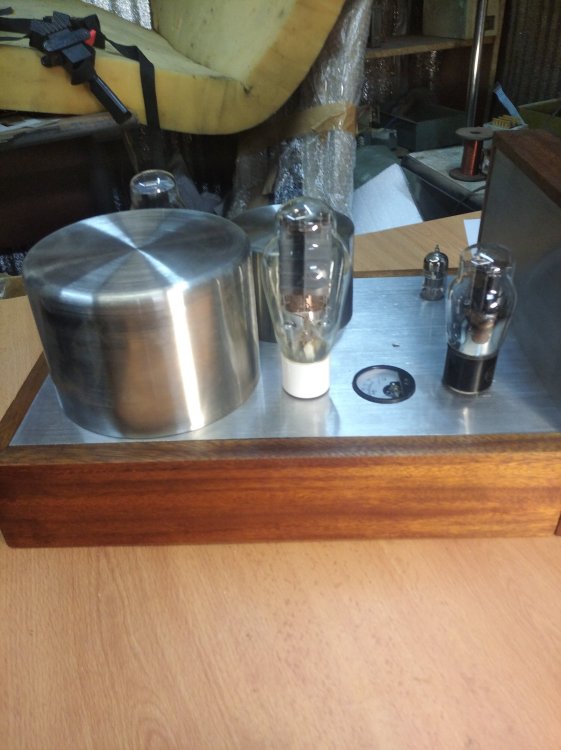

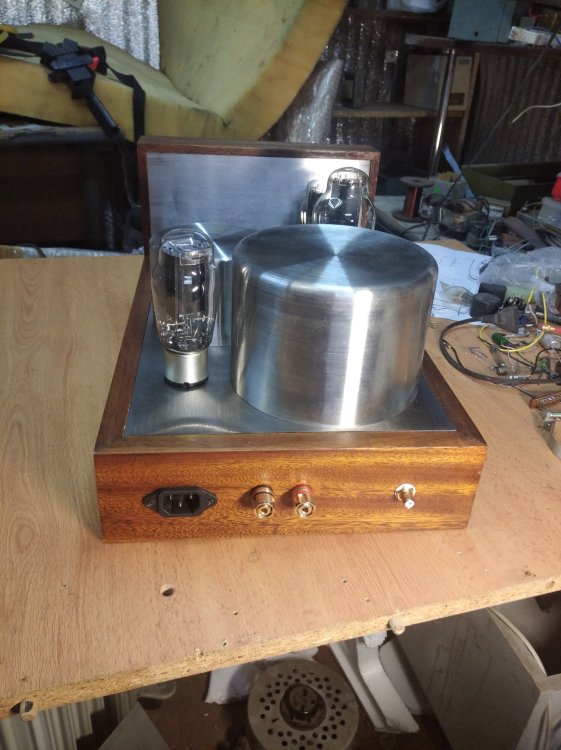

Но собирать его дюже хлопотно, и у этого провод закрасить пришлось, скотч отвалился, медь смотрится лучше.

Добавлю ещё на 6П30Б - 6С34А.

Ему правда несвезло - был украден.


  • Like (+1) 1
Posted
3 hours ago, Сергей Б said:

был украден

Куда дошла аудимания!  Авто - нравится.

Posted

Авто крови попил гад, не захотел уживаться с высокочастотным преобразователем на феррите, и экранировали чем только можно, по питанию лезет хоть тресни. Пришлось делать 50 герцовый, на низкочастотных П4, они не дают высокочастотных всплесков. КТ 818 и IRFы зудели.

Guest Zampotech
Posted
7 часов назад, Сергей Б сказал:

Ему правда несвезло - был украден.

Наверно сейчас главный гопарь района сидя на кортах вслушивается в фуги Баха и думает о брености  бытия и греховности жизни


Guest Zampotech
Posted
4 часа назад, Anatolii сказал:

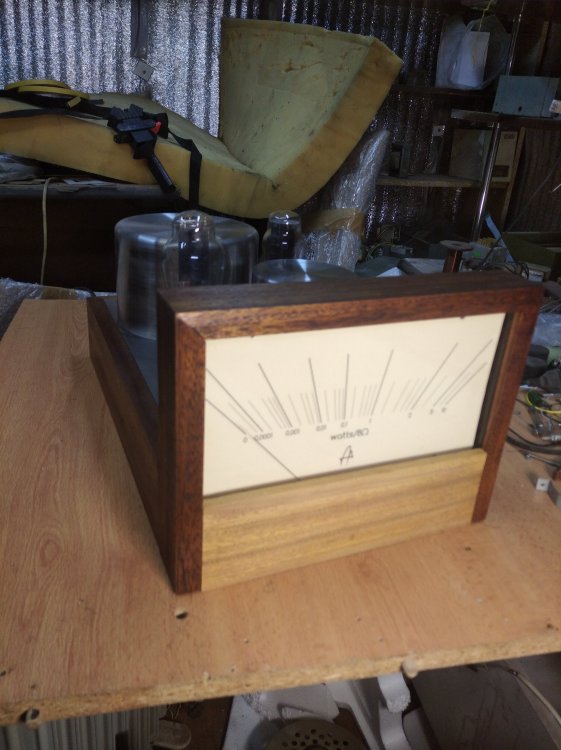

это пром индикаторы М2000  шкала поменяна


Красиво, но бесполезно. У таких микроамперметров стоит демпфер, который придает стрелке очень большую задумчивость и в результате индикатор показывает крайне усередненный уровень сигнала на полторы секунды назад. . На ленивой музыке это как-то смотрится, на более-менее динамичной усилитель приобретает поведение солевого наркомана в заторможеном состоянии.

Posted
51 минуту назад, Zampotech сказал:

Красиво, но бесполезно. У таких микроамперметров стоит демпфер, который придает стрелке очень большую задумчивость и в результате индикатор показывает крайне усередненный уровень сигнала на полторы секунды назад. . На ленивой музыке это как-то смотрится, на более-менее динамичной усилитель приобретает поведение солевого наркомана в заторможеном состоянии.

Нету там демпфера (кмк) , там сама длинная стрелка и слабая пружинп не даст ему быстро двигаться. Но это дело вкуса, кому может и нравится мельтешение стрелок, а мне так нет.

Guest Zampotech
Posted
29 минут назад, AlexKorotov сказал:

Нету там демпфера (кмк) , там сама длинная стрелка и слабая пружинп не даст ему быстро двигаться. Но это дело вкуса, кому может и нравится мельтешение стрелок, а мне так нет.

У меня есть примерно подобный индикатор, тип не знаю, т.к. на шкала не типовая и проградуирована в микрофарадах. Так там стоит воздушный демпфер. Хотя этот индикатор для полевого прибора и возможно демфер туда вставлен по этой причине. Но в любом случае доступных индикаторов такого размера, с зеркальной шкалой и не ленивых я не встречал, все они очень заторможенные

Длиная стрелка сама по себе конечно придает инерцию всей подвижной системе индикатора, но мне попадался экземпляр индикатора уровня встроенного в усилитель, так там длинная стрелка двигалась на удивление шустро. Но она была заметно толще толщины стрелок обычных индикаторов и возможно подвижная система имела другую конструкциию, предполагаю другой, больший  размер рамки

Posted

демпферов там нет . они довольно быстрые . наоборот на обратный ход емкость ставлю. все красиво и  плавно . залетает быстро , назад плавно . если вы именно такой не юзали . то про наркоманов не нужно  ассоциировать .  . эти показометры просто для    антуража .

  • Like (+1) 1
Guest Zampotech
Posted
51 минуту назад, Anatolii сказал:

демпферов там нет . они довольно быстрые . наоборот на обратный ход емкость ставлю. все красиво и  плавно . залетает быстро , назад плавно . если вы именно такой не юзали . то про наркоманов не нужно  ассоциировать .  . эти показометры просто для    антуража .

Ну почему-же для антуража. Если драйвер имеет логарифмическую х-ку, то индикатор покажет вполне себе точный уровень мощности, и стрелка будет скакать в соответсвии с громкостью

Posted

если усилитель не имеет индикаторов . а таких большинство тут , то это не умаляет его достоинств . такой скорее для понтов . у меня когда то был техникс  900 или 9000 с индикатором на всю морду . заметной нужности его я не оценил. . но внешний вид был богатый . этот вариант для продажи .

Posted
5 часов назад, Anatolii сказал:

если усилитель не имеет индикаторов . а таких большинство тут , то это не умаляет его достоинств . такой скорее для понтов . у меня когда то был техникс  900 или 9000 с индикатором на всю морду . заметной нужности его я не оценил. . но внешний вид был богатый . этот вариант для продажи .

И стрелки в этом техниксе тоже были вялые.

Guest Zampotech
Posted
58 минут назад, Anatolii сказал:

ну тогда вам на ин13 нужны

Вовсе нет. Для шустрости можно применить большие электродинамические щитовые приборы, начинающиеся с буквы Э. Правда приходится его полностью перетяхивать, и подвижную систему встраивать в новый эстетичный корпус.

У этих приборов стрелка по прочности приближается к прочности лома и ее не согнет внезапный бросок тока, как на нежных зеркальных приборах, скорее она отрубит часть корпуса, выбьет стекло и нанесет увечья неловкому слушателю
