Если я меняю в усилителе переходной конденсатор К78-2 на К40У-9, ФТ3, К76-2 того-же номинала или на другой , при прослушивании я:
51 members have voted
-
1. я меняю в усилителе переходной конденсатор К78-2 на К40У-9, ФТ3 того-же номинала, при прослушивании я:
-
Разницу в звуке не слышу от замены конденсаторов.3
-
Слышу разницу в звуке при замене конденсатора .34
-
Никогда не сравнивал, поэтому не знаю .14
-
-
Recently Browsing 0 members
- No registered users viewing this page.
-
Клубы
-
Радиорынок
Public Club
-
.jpg.c19e9e514b49352a0afb9e4b29a5164b.jpg)
Мастерская
Open Club · 20 members
-
Рок-н-ролл
Open Club · 2 members
-
Кружкин Дом
Open Club · 32 members
-
.cropped.jpg.ec7a2005015b0b602193d2aed2ca14e7.jpg)
Hi-end по-русски
Open Club · 67 members
-
MASTER TUBER
Open Club · 8 members
-
Излишки тумбочки
Public Club
-
Тестовый клуб
Open Club · 21 members
-
-
Сообщения
-

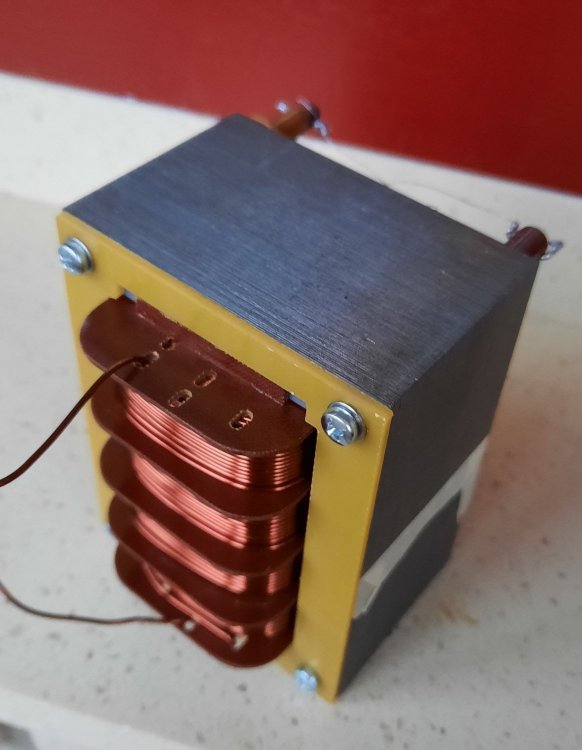

Намотать дроссель для лампового винилкорректора своими руками -
-
Поставьте термисторы для ограничения пускового тока. У меня в 90 году был собран Сухвский ВВ, в питании стояли 2х 100.000 мкФ и могучие торы, при включении свет в квартире слегка пригасал, поставил термисторы и все, довольно плавный пуск. Мой совет - возмите 2 трансформатора силовых, либо 4 обмотки на одном, иначе получается земляная петля между каналами, что может привести к непредсказуемым эффектам в виде фона и проч. Основные емкости фильтра должны стоять в непосредственной близости от выходных транзисторов, в идеале на плате и от них сплошные полигоны до выходных транзисторов. В CRC фильтр наверное тоже стоит поставить термисторы, есть и с малым падением в рабочем режиме. зы. Страшилки про нагрев термистров в рабочем режиме я наблюдал, специально замерил свои, в рабочем режиме, при 100 Вт выхода на синусе около 53 градусов, падение 0,5В.
-
Выход ФК нагружен на вход включенного усилителя? т.е сразу в колонках звук слышите, так? -
Если посмотрите двумя постами выше - данный усилитель на 2А3 как раз и сравнивается с усилителем с импульсным блоком питания на EL36. С теплом можно бороться путем снижения "дельты" между стабилизированным напряжением и входным напряжением - снижение на 1 вольт даст минус 5 ватт тепловых потерь, а также даст снижение нагрузки на силовой тор.....Похоже в колпаке ему "душновато" нужно отверстий насверлить в невидном месте в колпаке - колпак градусов до 40 нагревается .... а он с силовым тором и не соприкасается. Короче думать нужно.... собрать схему на диодах Шоттки и TL431 и транзисторе для стабилизации и посмотреть насколько удастся снизить входное напряжение. Надо в запасах откопать аналогичный тор и на макете "покатать" вопросы стабилизации накала...... Не доделал на макете -значит придётся на усилителе косяки править. Для силовика превышения нагрузки нет, так как 15 ватт это как раз нагрузка кенотрона, которого сейчас нет....... -
Все так, еще важно подобрать демферную смазку в подшипники каретки, этим я пока не занимался, вроде работает и так, с завода. Ездит очень плавно, но система привередлива к точности установки по уровню, чуть наклон и в одну сторону хуже едет.
-
Из штук 20 картриджей, прошедших в последнее время через мои руки, абсолютно ровным оказался только один - самодельный МС с катушками над иголкой. Азимут выставляю по 2х канальному осциллоскопу, воспроизвожу тетовый сигнал пластинки с синусом в одном канале и поворотом головы добиваюсь минимума в другом, причем, если перекрутить, то сигнал появляется в инвертированном виде. Огорчает то, что при настройке одного канала идеально, другой обычно уходит, приходится искать компромисс. Та самодельная МС выдает волшебный результат - в обоих каналах проникновение небольшое и в инверте, абсолютно одинаковое по каналам что дает расширение стереобазы. Есть полезное чтиво по теме в 3х частях: https://korfaudio.com/blog36 https://korfaudio.com/blog37 https://korfaudio.com/blog38
-
By AlexKorotov · Posted
От процессора радиаторы только с курьером работают эффективно. Естественного движения воздуха через него не будет, особенно ребрами вверх. При таком низком выходном напряжении, я бы взял классическую тл494 и сделал на ней двухтактный преобразователь из ее даташита. Потом все в коробочку железную, с проходными конденсаторами. Пару лет назад переделывал блок питания осциллографа по такой схеме, помехи удалось полностью подавить. Только не обратноходовый (из Китая), от его помех избавиться гораздо тяжелее! -
Звук нравится и схема выпрямления накалов работает, нужно только радиаторы побольше поставить и возможно заменить диодные мосты на выпрямление из диодов Шоттки ..... или из "идеальных мостов" на основе управляемых микросхемой транзисторов..... Но общее тепловыделение - около 20 ватт все равно выделится ....... на модули входит по 6,9 вольта переменки два по 2,5 ампера .. разница с накалом переменкой - 6,9 вольта -2,5 вольта = 4,4 вольта х 5 ампер = 22 ватта(по двум каналам общее -выпрямление и стабилизация) дополнительной мощности, которую требуется сбросить в тепло в процессе стабилизации напряжения накала. Как вариант такой радиатор от процессора компьютера- 66 ребер по 3см х 3 см = 9 кв.см. х 66 ребер х 2 стороны = 1 188 кв.см + основание 7,5 см х 7,5 см - Итого 1240 кв.см. Два варианта размещения : снаружи - но портится внешний вид(колхозинг) и внутри корпуса, но хуже охлаждение. Пока такие мысли.
-
В принципе, усилитель можно послушать минут 40 .... пока радиаторы LT1083 не достигнут температуры 100 градусов по цельсию...... Так как пока не установлено дно , а корпус поставлен на проставки из пенорезины -можно снизу примерно контролировать температуру радиаторов - через 30 минут ещё пальцем спокойно можно притронуться - там градусов 50-60.... Поэтому перед решением, что делать дальше решил сравнить со своей текущей основной системой - сперва послушал текущий усилитель SE 6ж4п+EL36 TELEFUNKEN в ультра линейном режиме с ИПБ с акустикой с динамиками от Олега Руллита.... Кстати макет от эт этого усилителя 1 к одному подошёл к усилителю на 2А3 - только панельки для ламп поменял и соответственно другой блок питания был сделан. Кстати макет 2А3 с питанием переменным напряжением сравнивал с этим SE 6ж4п+EL36 TELEFUNKEN с выходными трансформаторами от Марка Фельдшера ...... тогда преимуществ явных от 2А3 не получил.... поэтому пошёл на переделку на выпрямленные и стабилизированные накалы, установку танталовых сопротивлений в первый каскад..... Источник USB флеш плеер. На этом сайте есть о нем ветка - уже много народа распробовало этот источник.... Здесь акустика 7 ом. С Ктр =25,6 (4ома) уровень громкости на данной панельке получился ровно посередине (15 попугаев - уровень в верхнем правом углу), с Ктр = 18,2 (8 ом) уровень громкости 11 - 12 . Усилитель с колонками ШП 7 ом с рупорными супер твиттерами (играют выше 14 кГц вторым порядком) - очень хорошо играет и при подключении к выходам выходного трансформатора Ктр =25,6 (4ома) и с Ктр = 18,2 (8 ом). На 4 ома -супер детальность и кристальная четкость, на Ктр = 18,2 (8 ом) - чуть замазаны детали ЗАТО !! басы стали рельефными они прямо проявились в пространстве и заполнили всю комнату (на 4 омной акустике такого не было). Получаем сходу ВАУ эффект.... При этом детальность всё равно остается на высоком уровне, хоть и уступает подключению на 4 ома..... Я несколько раз переключал выходы...... сильно зависит от качества записи..... Универсально всё таки выбрал Ктр =25,6 (4ома). Усилитель SE 6ж4п+2А3 с выпрямленными и стабилизированными накалами первого и второго каскадов, с автосмещением (R катода =740 ом), с танталовыми анодными сопротивлениями в первом каскаде, с межкаскадными - Мундорф алюминий в масле + СГМ3 (серебро в слюде)+ фольговый полистирол........ Переиграл текущий усилитель SE 6ж4п+EL36 TELEFUNKEN в ультра линейном режиме с ИПБ .... Конкретно - больше музыкальных деталей, более рельефные басы, более чистое пространство, чуть больше динамики..... Да выходные трансформатор по габаритам больше , чем трансформаторы от Марка Фельдшера ....... Выходные трансформаторы от "Золотой середины", использованные в усилители на лампах 2А3, просто не влезли по размерам в корпус SE 6ж4п+EL36 TELEFUNKEN..... поэтому их там и не использовал. Как итог звук нравится и схема выпрямления накалов работает, нужно только радиаторы побольше поставить и возможно заменить диодные мосты на выпрямление из диодов Шоттки ..... или из "идеальных мостов" на основе управляемых микросхемой транзисторов..... Но общее тепловыделение - около 20 ватт все равно выделится ....... на модули входит по 6,9 вольта переменки два по 2,5 ампера .. разница с накалом переменкой - 6,9 вольта -2,5 вольта = 4,4 вольта х 5 ампер = 22 ватта(по двум каналам общее -выпрямление и стабилизация) дополнительной мощности, которую требуется сбросить в тепло в процессе стабилизации напряжения накала. Скрытые светодиоды - индикация накала и анодного напряжения в нише выключателя анодного питания.
-
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Ни схемы выпрямителей ни фильтров ни физика ни математика не изменились. Зато популярно и доходчиво. Если хотите квазирезонансный с трехступенчатым преобразованием и бездиодным входом и выходом, то стоит только попросить. Некоторые точно смогут, а большинство покрутит пальцем у виска и дальше читать не будет. -
И самое главное... Лампы которые были в макете... Изначально были отобраны с точностью до 1% по вах. Они довольно в сложных условиях отработали в макете... Так как в процессе экспериментов и настройки лампы часто работали с превышением мощности анода... Проведу повторные замеры и сравню потерю эмиссии в сравнении с исходным состоянием их... Вче вах у сеня сохранены начальные... -
Вот и поставлена точка в истории одного макета... 😊 Свою функцию он выполнил... Все что нужно было от него получено... Разобран... ✅ Дальше только Чистова сборка моноблоков...
-
-
Так это написано 56 лет назад,а теперь схемы давно изменились.
-
-
